1 设计任务及设计资料
1.1 设计任务
根据有关部门的批准，新乡某置业有限公司拟建一幢十五层商住楼，该建筑属一类高层建筑，地上一至三层为商场，四层以上为住宅；地下二层为设备用房，地下一层为车库，顶层设有水箱间。室内外高差为0.60m。
要求完成该高层住宅楼的建筑给水排水工程设计，并与土建工程配套。具体内容包括三部分：
（1） 建筑给水系统设计：生活给水；
（2） 建筑消防系统设计：包括消火栓给水系统、自动喷水灭火系统、灭火器的布置；
（3） 建筑排水系统设计：生活排水。
1.2 设计依据
（1） 建筑设计资料 包括建筑各层平面图、电梯机房平面图、水箱间给排水放大图。
（2） 设计规范《高层民用建筑设计防火规范》GB 50045—95、《建筑给水排水设计规范》GB 50015—2003、《自动喷水灭火系统设计规范》GB 50084—2001等、《建筑灭火器配置设计规范》GB J140—90等。
1.3 市政给水排水资料及设计过程
1.3.1 给水水源及给水设计
采用两路市政给水供给，市政自来水接管管径为DN200，接管标高为地面下1.0m，供水压力为0.27MPa，市政管网不允许直接抽水。
建筑内采用独立的生活给水系统。根据设计资料,已知室外给水管网常年水头为27米,不能满足该建筑的用水要求,故室内给水系统采用分区给水方式,分为高低两区。 低区地下2–3层由城市管网直接供水，采用下行上给供水方式；高区4–15层由水泵水箱联合供水，采用上行下给供水方式。但高区最下层（即4层）静水压力超过了0.45MPa, 故在这三层的横支管上设减压阀。高区管道路径为：城市管网-->地下贮水池-->水泵-->层顶水箱-->高区各层用水点。为供水安全，高区与低区连通，见图1–1。
贮水池

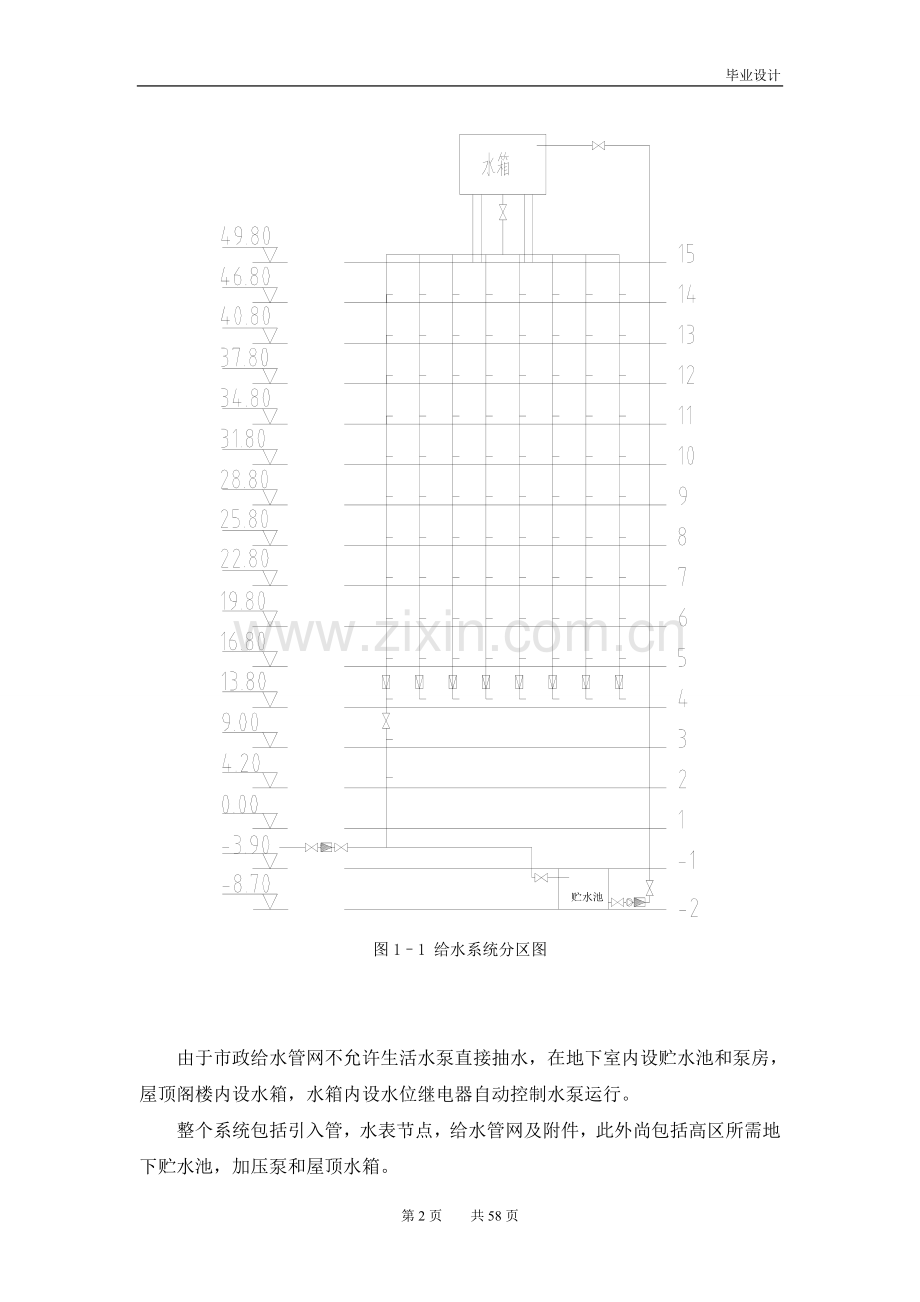

图1–1 给水系统分区图

由于市政给水管网不允许生活水泵直接抽水，在地下室内设贮水池和泵房，屋顶阁楼内设水箱，水箱内设水位继电器自动控制水泵运行。
整个系统包括引入管，水表节点，给水管网及附件，此外尚包括高区所需地下贮水池，加压泵和屋顶水箱。
1.3.2 排水设计
室内排水系统采用合流制排水，分两个区进行排放。低区满足不通气的要求，不设通气管；高区4-15层满足伸顶通气的要求，设伸顶通气管。
该系统由卫生洁具、排水管道、检查口、清扫口、室外排水管道、检查井、潜污泵、集水井等组成。
1.3.3 卫生设施
商场设公共卫生间，内有蹲式大便器、洗手盆、污水盆等。住房的餐厅内有洗涤盆；自带卫生间，内设浴盆、洗脸盆、洗衣机及坐式大便器；主卧室内设有单独卫生间，内有坐式大便器、洗手盆以及淋浴。要求有完善的给水排水设施。
1.3.4 消火栓系统
该建筑属一类建筑，查规范得,室内外消火栓用水量均为30L/S。室内每根立管最小流量为15L/S，每支水枪最小流量为5L/S。最低层消火栓所承受的静压小于0.08MPa,可不分区，采用水箱和水泵联合供水的临时高压给水系统。栓口动压大于0.5MPa的采用减压稳压消火栓。
消火栓布置在比较明显, 且经常有人出入使用方便的地方,消火栓箱内均设有远距离启动消防泵的按钮,以便在使用消火栓灭火的同时启动消防泵。采用单栓口消火栓，栓口口径为65mm,水枪喷嘴口径为19mm，充实水柱为12m。采用麻质水带，水带直径为65mm，长25m。
室外消火栓系统共设两套地上水泵接合器，分设在建筑北、南面，以便消防车向室内消防管网供水。屋顶水箱贮存有10分钟的消防水量(与生活给水箱合用)。火灾延续时间以2小时计。
该系统由水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵接合器及消火栓泵等组成。
1.3.5 自动喷淋系统
该建筑采用湿式自动喷水灭火系统,各层均设自动喷水灭火系统,喷头动作温度为68℃,一般为长方形布置,距墙不小于0.5米,不大于1.8米。卫生间、配电间、值班室和大厅不布置喷头，但配电间和值班室采用固定灭火设施，商场大厅用防火卷帘隔开。
自动喷水灭火系统由水源、加压储水设备、喷头、管网、报警装置等组成。
1.3.6 管道的平面布置及管材
室内给水排水管道及自动喷淋管道的平面布置见平面图,所有立管均设于墙角或管井内,水平干管均设于吊顶之中。给水管的室外部分采用铸铁管，室内部分采用优质UPVC白色塑料给水管。排水管的室外部分用混凝土管,室内部分采用低噪音型白色UPVC排水管。消火栓管道采用铸铁管。自动喷淋管道采用镀锌钢管。

2 建筑给水系统设计与计算
2.1 设计说明
2.1.1 给水方式选择
市政外网可提供的常年资用水头为0.27Mpa，远不能满足建筑内部用水要求，故考虑二次加压。经技术经济比较，室内给水系统拟采用泵箱结合的给水方式，分两区：低区由市政供水，高区由水箱直接供水。该方式具有供水可靠；设备及管材较少，投资省；设备布置集中，便于维护管理等优点。
2.1.2 给水系统分区
本建筑为商住楼，共15层，所选卫生器具给水配件处的最大静水压力为300~350kPa，故该建筑供水分两区，地下2~3层为低区，4~15层为高区。
低区由室外市政管网直接供水，给水管网采用下行上给的方式。
为了保证供水安全，高区供水干管成环，给水管网采用上行下给的方式。高区供水干管设在第十五层，供水引自屋顶水箱，高区由水箱直接供水。
屋顶水箱间设有一座3.2m³水箱。
2.1.3 给水系统的组成
本建筑的给水系统由引入管、水表节点、给水管道、给水附件、地下贮水池、水泵与水箱等组成。
2.1.4 给水管道布置与安装
（1）各层给水管道采用暗装敷设，商场管材用给水镀锌钢管，住宅管材均采用给水塑料管（埋地引入管采用给水铸铁管），采用承插式接口，用弹性密封套连接。
（2）管道外壁距墙面不小于150 mm,离梁、柱及设备之间的距离为50mm，立管外壁距墙、梁、柱净距为20-25mm。
（3）给水管与排水管平行、交叉时，其距离分别大于0.5m和0.15m,交叉给水管在排水管上面。
（4）立管通过楼板时应预埋套管，且高出地面10—20mm。
（5）在立管横支管上设阀门，管径DN>50mm时设闸阀，DN<50mm或DN =50mm时设截止阀。
（6）引入管穿地下室外墙设套管。
（7）给水横干管设0.003的坡度,坡向泄水装置。
（8）贮水池采用钢筋混凝土,贮水池上布设人孔,基础底部设水泵吸水坑。生活与消防贮水池共用。
（9）生活泵设在地下室。所有水泵出水管均设缓闭止回阀，除消防水泵外其他水泵都设减震基础，并在吸水、出水管上设可曲绕橡胶接头。
2.2 设计计算
2.2.1 生活给水设计标准与参数的确定及用水量计算
根据建筑设计资料、建筑性质和卫生设备完善程度，依据《建筑给水排水设计规范》 （GB 50015—2003）查的相应用水量标准。
（1） 商场 最高日生活用水定额为5~8L，取7L，Kһ=1.4，12h使用，一层商场面积为434㎡，二与三层商场的面积各为717㎡，总面积为1868㎡。
（2） 住宅 最高日生活用水定额为130~300L/（人·d），取260L/（人·d），Kh=2.5，24h使用，每户按4人计，共计768人。
计算该商住楼最高日用水量，再由相应的系数求出最大时用水量，总用水量之和即为上述水量之和。所需公式如下：
(2.2.1)
(2.2.2)
(2.2.3)
式中 Qd–最高日用水量，L/d；
m– 用水单位数，人或床位数等；
Qp–平均小事用水量，L/h;
Kh–时变化系数；
Qh–最大时用水量，L/h。
计算结果见表2-1。

表 2-1 生活用水量计算表
项目
用水
类别
水量标准/（m³/d）
用水
单位
最大日用水量Qd/( m³/d)
时变化系数Kh
最大时用水量Qh/( m³/h)
供水时间/T
生活
用水
商场
7L
员工
及顾客
13.076
1.4
1.526
12h
住宅
260L/（人·d）
768人
199.680
2.5
20.800
24h
总计

212.756

22.326

2.2.2 室内给水管网水力计算
2.2.2.1 设计秒流量
根据建筑物性质，设计秒流量公式如下：
商场 =0.2*1.5* （2.2.4）
住宅 （2.2.5）
（2.2.6）
（2.2.7）
2.2.2.2 低区给水管网水力计算
表2–2说明：
（1）坐便器采用低水箱；蹲便器采用脚踏式自闭冲洗阀式的；立式小便器采用自动冲洗水箱；
（2）表中括号中的数值系在有热水供应时单独计算冷水或热水管道管径时采用；
（3）该建筑洗涤盆和洗手盆均不供热水，部分洗脸盆也不供热水。

表2–2 给水计算用表
名称
安装高度(mm)
额定流量(L/s)
当量(n)
流出水头(MP)
支管管径(mm)
洗涤盆
1000
0.32
2.0
0.050
20
洗脸盆
1000
0.15
0.75
0.050
15
洗手盆
1000
0.15(0.10)
0.75(0.5)
0.050
15
淋浴器
2250
0.15(0.10)
0.75(0.5)
0.050~0.100
15
浴盆
700
0.24(0.20)
1.2(1.0)
0.050~0.070
15
蹲便器
150
1.20
6.00
0.100~0.150
25
坐便器
250
0.10
0.5
0.020
15
小便器
2400
0.10
0.5
0.020
15
污水盆
1000
0.20
1.0
0.020
15
低区每层设有一个卫生间，卫生间给水管道计算草图见图2–1。该供水系统最不利点位0点，计算节点编号见图2–1。
（1）由各管段设计秒流量qg，控制流速在允许流速范围内，查塑料系统给水管水力计算表，可得计算管段管径D和单位长度沿程水头损失。
（2）由式hy=iL计算管段的沿程水头损失和总沿程水头损失∑hy。
（3）各项计算结果见表2–3。
图 2–1 低区给水管网计算草图
表 2–3 1~3层给水管道水力计算表
计算管段编号
管段长度L/m
卫生洁具当量数
当量总数Ng
计算秒流量q计/设计秒流量/q和
(L/s)
qg/
(L/s)
管径D/mm
流速V/(m/s)
单位管长水头损失i
水头损失iL/kpa

0~4
6.44
2.0
2.0
0.424/0.4
0.4
20
1.24
2.63
16.937

1~2
1.01
0.75
0.75
0.26/0.15
0.15
20
0.46
0.42
0.424
2~3
1.10
0.5
1.25
1.43/1.35
1.35
40
1.08
0.81
0.890
3~4
0.49
0.5
1.75
1.497/2.55
1.497
40
1.19
1.01
0.495

5~6
0.775
0.75
0.75
0.26/0.15
0.15
20
0.46
0.42
0.325
6~7
0.80
0.5
1.25
0.33/0.25
0.25
20
0.78
1.09
0.872
7~11
4.827
0.5
1.75
0.397/0.35
0.35
25
0.66
0.586
2.829

8~9
1.01
0.75
0.75
0.26/0.15
0.15
20
0.46
0.42
0.424
9~10
1.10
0.5
1.25
1.43/1.35
1.35
40
1.08
0.81
0.890
10~11
0.49
0.5
1.75
1.497/2.55
1.497
40
1.19
1.01
0.495

4~11
0.42

3.75
0.58/2.95
0.58
25
1.12
1.56
0.655

11~12
4.8

7.25

0.808
40
0.65
0.32
1.536

12~引
22.9

14.5

1.142
40
0.90
0.60
13.740
管段沿程水头损失累计∑hy（kPa）
40.512
2.2.2.3 高区给水管网水力计算
高区给水管网计算草图见图2–2，计算立管有四条JL/1、Jl/2、JL/3、JL/4, 其余管段中JL/5同JL/3，JL/6同JL/4，JL/7同JL/1，JL/8同JL/2，计算节点编号见图2–2。
根据公式（2.2.7）先求出平均出流概率U0，再查得对应的αc值代入公式（2.2.6）求出同时出流概率U，然后代入公式（2.2.5）就可以求得管段的设计秒流量，进而可求得hy。管材为给水塑料管。计算结果见表2–4~表2–8。
表2–4 高区立管JL/1水力计算表
管段编号
卫生器具当量数
当量总数Ng
同时出流概率U（%）
设计秒流量qg（L/s）
管径DN（mm）
流速V（m/s）
单位管长水头损失i（kPa/m）
管长L（m）
水头损失iL（kPa）
0-1
2.0
2.0
100
0.4
20
1.05
0.703
3.780
2.657
1’-1
0.75
0.75
100
0.15
15
0.75
0.564
1.795
1.012
1-2

2.75
62
0.341
15
1.72
2.500
0.240
0.600
2-3
0.2
2.95
60
0.354
15
1.78
2.580
1.000
2.580
3-4
6.0
8.95
38
0.665
20
1.72
1.680
1.200
2.016
4-5
1.2
10.15
33
0.670
20
1.74
1.700
5.036
8.561
5-6

20.30
24
0.974
25
1.47
0.890
3.000
2.670
6-7

30.45
20
1.218
32
1.08
0.400
3.000
1.200
7-8

40.60
18
1.461
32
1.45
0.668
3.000
2.004
8-9

50.75
16
1.619
40
1.10
0.251
3.000
0.753
9-10

60.90
15
1.827
40
1.19
0.300
3.000
0.900
10-11

71.05
14
1.977
40
1.18
0.358
3.000
1.074
11-12

81.20
13
2.111
40
1.25
0.380
3.000
1.140
12-13

91.35
13
2.375
40
1.39
0.450
3.000
1.350
13-14

101.50
12
2.436
40
1.48
0.526
3.000
1.578
14-15

111.65
12
2.679
50
1.00
0.187
3.000
0.561
15-16

121.80
12
2.923
50
1.14
0.245
3.000
0.735
管段沿程水头损失累计∑hy（kPa）
31.391

表2–5 高区立管JL/2水力计算表
管段编号
卫生器具当量数
当量总数Ng
同时出流概率U（%）
设计秒流量qg（L/s）
管径DN（mm）
流速V（m/s）
单位管长水头损失i（kPa/m）
管长L（m）
水头损失iL（kPa）
0-1
0.5
0.5
100
0.10
15
0.50
0.275
1.892
0.520
1-2
6.0
6.5
50
0.65
20
1.73
1.650
1.315
2.170
2-3
0.75
7.25
48
0.696
20
1.84
1.900
4.158
7.900
3-4

14.50
40
1.16
32
1.00
0.400
3.000
1.200
4-5

21.75
36
1.600
40
0.90
0.217
3.000
0.651
5-6

30.00
33
1.98
40
1.20
0.361
3.000
1.083
6-7

37.25
30
2.23
40
1.35
0.416
3.000
1.248
7-8

44.50
27
2.40
40
1.48
0.500
3.000
1.500
8-9

54.75
24
2.63
40
1.56
0.598
3.000
1.794
9-10

62.00
22
2.73
40
1.75
0.686
3.000
2.058
10-11

69.25
20
2.77
40
1.79
0.701
3.000
2.103
11-12

76.500
19
2.91
40
1.81
0.741
3.000
2.223
12-13

83.75
18
3.01
50
1.14
0.245
3.000
0.735
13-14

91.00
17
3.09
50
1.19
0.260
3.000
0.780
管段沿程水头损失累计∑hy（kPa）
25.965
表2–6 高区立管JL/3水力计算表
管段编号
卫生器具当量数
当量总数Ng
同时出流概率U（%）
设计秒流量qg（L/s）
管径DN（mm）
流速V（m/s）
单位管长水头损失i（kPa/m）
管长L（m）
水头损失iL（kPa）
0-1
6.0
6.00
100
1.20
32
1.05
0.400
1.670
0.668
1-2
0.75
6.75
85
1.15
32
1.03
0.396
1.581
0.626
2-3
0.5
7.25
48
0.70
32
0.69
0.181
5.263
0.953
3-4

14.50
40
1.16
32
1.00
0.400
3.000
1.200
4-5

21.75
36
1.60
40
0.90
0.217
3.000
0.651
5-6

30.00
33
1.98
40
1.20
0.361
3.000
1.083
6-7

37.25
30
2.23
40
1.35
0.416
3.000
1.248
7-8

44.50
27
2.40
40
1.48
0.500
3.000
1.500
8-9

54.75
24
2.63
40
1.56
0.598
3.000
1.794
9-10

62.00
22
2.73
40
1.75
0.686
3.000
2.058
10-11

69.25
20
2.77
40
1.79
0.701
3.000
2.103
11-12

76.50
19
2.91
40
1.81
0.741
3.000
2.223
12-13

83.75
18
3.01
50
1.14
0.245
3.000
0.735
13-14

91.00
17
3.09
50
1.19
0.260
3.000
0.780
管段沿程水头损失累计∑hy（kPa）
17.622

表2–7 高区立管JL/4水力计算表
管段编号
卫生器具当量数
当量总数Ng
同时出流概率U（%）
设计秒流量qg（L/s）
管径DN（mm）
流速V（m/s）
单位管长水头损失i（kPa/m）
管长L（m）
水头损失iL（kPa）
0-1
0.75
0.75
100
0.15
15
0.75
0.564
1.795
1.012
1-2
0.2
0.95
95
0.18
15
0.80
0.603
0.999
0.602
2-3
6.0
6.95
45
0.63
20
1.62
1.520
1.781
2.707
3-4
1.2
8.15
40
0.65
20
1.68
1.620
1.460
2.370
1’-4
2.0
2.00
100
0.4
20
1.05
0.703
0.973
0.684
4-5

10.15
33
0.67
20
1.74
1.700
4.446
7.558
5-6

20.30
24
0.974
25
1.47
0.890
3.000
2.670
6-7

30.45
20
1.218
32
1.08
0.400
3.000
1.200
7-8

40.60
18
1.461
32
1.45
0.668
3.000
2.004
8-9

50.75
16
1.619
40
1.10
0.251
3.000
0.753
9-10

60.90
15
1.827
40
1.19
0.300
3.000
0.900
10-11

71.05
14
1.977
40
1.18
0.358
3.000
1.074
11-12

81.20
13
2.111
40
1.25
0.380
3.000
1.140
12-13

91.35
13
2.375
40
1.39
0.450
3.000
1.350
13-14

101.50
12
2.436
40
1.48
0.526
3.000
1.578
14-15

111.65
12
2.679
50
1.00
0.187
3.000
0.561
15-16

121.80
12
2.923
50
1.14
0.245
3.000
0.735
管段沿程水头损失累计∑hy（kPa）
28.898
由以上计算过程可知JL/1为最不利立管，其水头损失为31.391kPa，故只要JL/1满足水压要求，其余立管均能满足要求。

表2–8 高区横干管水力计算表
管段编号
当量总数Ng
同时出流概率U（%）
设计秒流量qg（L/s）
管径DN（mm）
流速V（m/s）
单位管长水头损失i（kPa/m）
管长L（m）
水头损失iL（kPa
a– b
121.80
12
2.923
50
1.14
0.245
13.301
3.259
b–c
212.80
9
3.83
70
0.97
0.144
9.100
1.310
管段沿程水头损失累计∑hy（kPa）
4.569
计算管路选为0’~c，因为0’~16沿程损失∑hy同立管JL/1中的0~5.由表2–4得其hy为17.426kPa，所以0’–c的hy=17.426+4.569=21.995kPa
由系统图和平面图可知h=58.2-48.80=9.4mH2O=94kPa
H2=1.3*∑hy=1.3*21.995=28.59kPa
H4=50kPa
即H2+ H4=28.59+50=78.59kPa
h> H2+ H4 （2.2.8）
水箱安装高度满足要求。

图2–2 高区给水系统计算草图
2.2.2.4 住宅水表选择及计算
（1）水表1 设计秒流量qg=0.974L/s=3.51m3/h，选旋翼式LXS–32C水表，公称直径32mm，过载流量12m3/h，常用流量6m3/h。
Kb= ==1.44 （2.2.9）
hd===8.56KPa （2.2.10）
水表水头损失hd=8.56Kpa<24.5Kpa，满足要求。
（2）水表2 设计秒流量qg=1.16L/s=4.48m3/h，选旋翼式LXS–32C水表，公称直径32mm，过载流量12m3/h，常用流量6m3/h。
Kb= = =1.44
hd== =13.94kPa
水表水头损失hd=13.94Kpa<24.5Kpa，满足要求。
（3）水表3 设计秒流量qg=0.67L/s=2.41m3/h，选旋翼式LXS–20C水表，公称直径20mm，过载流量5m3/h，常用流量2.5m3/h。
Kb= = =0.25
hd== =23.23kPa
水表水头损失hd=23.23kPa<24.5kPa，满足要求。
住宅每户均选用IC卡式水表。
2.2.2.5 室外管网水力计算
室外网流量由生活水量及消防水量组成，Qd=212.756 m3/d；Qh=22.326 m3/h，选用DN80塑料管，流速v=1.08m/s，i=0.143。
2.2.2.6 引入管及水表选择
（1）生活给水流量 Qh=22.326 m3/h
（2）消防流量 补水时间按48h计，Q=12.15 m3/h。
则该建筑总的设计秒流量为Qmax=22.326+12.15=34.476 m3/h
该楼的给水引入管拟采用两条，每条引入管承担的设计流量Q’=2/3Qmax=23.00 m3/h,选用管径为DN80的塑料管，设计流速为V=1.12m/s，i=0.150。
水表按Q’=23.00 m3/h，选LXL–80N螺翼式水表，公称口径为80mm，最大流量为80 m3/h，常用流量为40 m3/h。
Kb= = =640
hd== =2.99Kpa
水表水头损失hd=2.99Kpa<12.8Kpa，满足要求。
2.2.2.7 低区水压校核
低区所需水压
H=H1=H2+H3+H4=90+1.3*40.512+2.99+50==195.65kPa （2.2.11）
市政给水管压力为0.27MPa，能满足低区供水压力。
2.2.2.8 屋顶水箱容积
本商住楼供水系统水泵自动启动供水。据规范，每小时最大启动kb为4~8次，取kb=6次，安全系数C可在1.5~2.0内采用，为保证供水安全，取C=2.0。
4~15层的生活冷水由水箱供给，1~3层的生活冷水由水箱供给，但考虑到市政给水事故停水，水箱仍应短时间供下区用水（上下区设连通管），故水箱容积应按1~15层全部用水确定。又因为泵向水箱供水不与配水管网连接，故选水泵出水量与最高时日最大时用水量相同，即qb=22.326 m3/h
水泵自动启动装置安全可靠，屋顶水箱的有效容积为：
V=Cqb/(4kb)=2.0*22.326/(4*6)=1.86 m3 （2.2.12）
屋顶水箱钢制，尺寸为2.0m*2.0m*0.8m，有效水深为0.6m，有效容积为2.4 m3。
2.2.2.9 地下室内贮水池容积
本设计高区为设水泵水箱的给水方，因为市政管网不允许水泵直接从官网抽水，故地下室设储水池。其容积V≥(Qb-Qj)Tb+Vs且QjTt≥(Qb-Qj)Tb。
进入水池的进水管径为取DN70的塑料管，按管中流速为1.0m/s估算进水量，则由给水塑料管水力计算表知Qj=3.8L/s=13.68m3/h。因无生产用水，故Vs=0。
水泵运行时间应为水泵灌满屋顶水箱的时间，在该时段屋顶水箱仍在向配水管网供水，此供水量即为水箱的出水量，按最高时平均时来计算，为Qp=Qd/24=212.756/24=8.86 m3/h。则
Tb=V/(Qb-Qp)=1.86/（22.326-8.86）=0.14h=8.3min取10min
贮水池的有效容积为V≥(Qb-Qj)Tb+Vs=(22.326-13.68)*0.14+0=1.3 m3
水泵运行间隔时间应为屋顶水箱向管网配水的时间。仍然以平均时间用水量估算，Tt=V/Qp=1.86/8.86=0.20h，QjTt=13.68*0.20=2.74 m3。满足QjTt≥(Qb-Qj)Tb的要求。
贮水池的调节容积亦可按最高日用水量的20%~25%确定。如按最高日用水量的20%计，则V=212.756*20%=42.55 m3。
经比较，二者相差太大，考虑停水时贮水池仍能暂时供水，其容积按后者考虑，即贮水池的有效容积V=42.55 m3。
生活贮水池钢制，尺寸为6.0m*6.0m*1.4m，有效水深为1.2m，有效容积为43 m3。
2.2.2.10 生活水泵的选择
本商住楼为水泵水箱联合供水，生活水泵出水量按最大时流量选用，即：Qh=22.326 m3/h。
水池最低水位至水箱出口位置高度为：
H1=55.55+8.70=64.25m
水泵压力上水管长L=13.6+64.25=77.83m，选用DN80的给水钢管，查相应的水力计算表得：V=1.10m/s，i=0.133
总水头损失为：
H2=0.133*77.80*1.3=13.45Kpa（局部水头损失取30%）
取水箱的岀流水头为20kPa
水泵扬程为Hp=642.5+13.45+20=675.95kPa
水泵出水量如前所述为22.326 m3/h
据此选得水泵为65GDL24–12–6多级离心泵（H=720kPa，Q=24 m3/h，N=7.24KW）2台，一用一备。
2.2.2.11 高区底层给水支管的减压
根据我国《高层给水排水设计规范》GBJ15-98 规定：高层建筑生活给水系
统应竖向分区，各分区的最低点的卫生器具配水点的静压力，住宅，旅馆，医院
易为300~500kPa 。按使最低点静压力400kPa=40mH2O 计算， 54.30 －40=14.30mH2O，故只需在4层的给水支管在水表节点前设置减压阀。

3 建筑消防系统设计与计算
3.1 消防给水系统布置原则
（1）管网布置成环状
（2）消防泵出水管直接与室内消防管网连接
（3）消防立管
① 相临消防立管的同层水枪充实水柱能同时到达室内任何位置.
② 建筑物走廊的端头,宜设置消防立管,立管最大间距不宜大于30米.
③ 立管管径依消防用水量计算确定,但最小管径不宜小于30mm.
④ 消火栓系统与自动喷淋系统管网分开设置
（4） 消防管网上必需设置一定数量的控制阀,阀门的布置应保证在管道检修时,关闭的立管不超过一根,阀门应处于常开状态,并有明显的标志.
（5） 室内消火栓应设在明显易于取用的地点,严禁伪装消火栓.消防电梯前应设消火栓。
（6） 消火栓的静水压不宜大于80m水柱,如超过80m水柱,应采取分区给水系统,消火栓口处的压力超过50m水柱时,应在消火栓处设减压设施。
3.2 室外消防系统
室外消火栓系统共设两套地上水泵接合器，分设在建筑北、南面，以便消防车向室内消防管网供水，每个接合器的供水流量：10–15L/s。
3.3 消火栓的设计与计算
该建筑总长30.2m，宽度为28.1m，高度为49.8m。按《高层民用建筑设计防火规范》（GB50045–95，2001）要求，消火栓的间距应保证同层任何部位有2个消火栓的水枪充实水柱同时到达；另外，消防电梯的前室也需设消火栓。
水带长度取25m，展开时的折减系数C取0.8消火栓的保护半径为：
R=C*Ld+Ls=0.8*25+3.0=23m（Ls取3m） （3.3.1）
消火栓的布置间距为：
S≤= =15.49m，取15.5m （3.3.2）
据此，4~15层住宅每层设置2个消火栓；地下2~3层每层设置3个消火栓。其布置图详见附图。
3.3.1 水枪喷嘴处水压
水枪喷嘴处所需水压计算（水枪喷口直径选19mm）：
（3.3.3）
式中 ——水枪喷嘴处的压力，；
——试验系数，与有关，此处为12，查表得为1.21；
——与水枪喷嘴口径有关的阻力系数，该处水枪喷嘴口径为19mm，对应的为0.0097；
——水枪充实水柱长度，m；
3.3.2 水枪喷嘴的出流量
（3.3.4）
式中 B—— 水枪水流特性系数，与水枪嘴口径有关，该处水枪喷嘴口径为19mm，查表得B为1.577；
——水枪喷嘴处的压力，；
3.3.3 水带阻力损失
（3.3.5）
式中 ——水带的水头损失，；
——水带长度，m；
——水带阻力系数，所选的水带为麻织的直径为65mm，查表得为0.00430。
——水枪的射流量，L/s；
3.3.4 消火栓口所需压力
消火栓口所需的压力计算
（3.3.6）
式中 ——消火栓口的压力，；
——水枪喷嘴处的压力，；
——水带的水头损失，；
