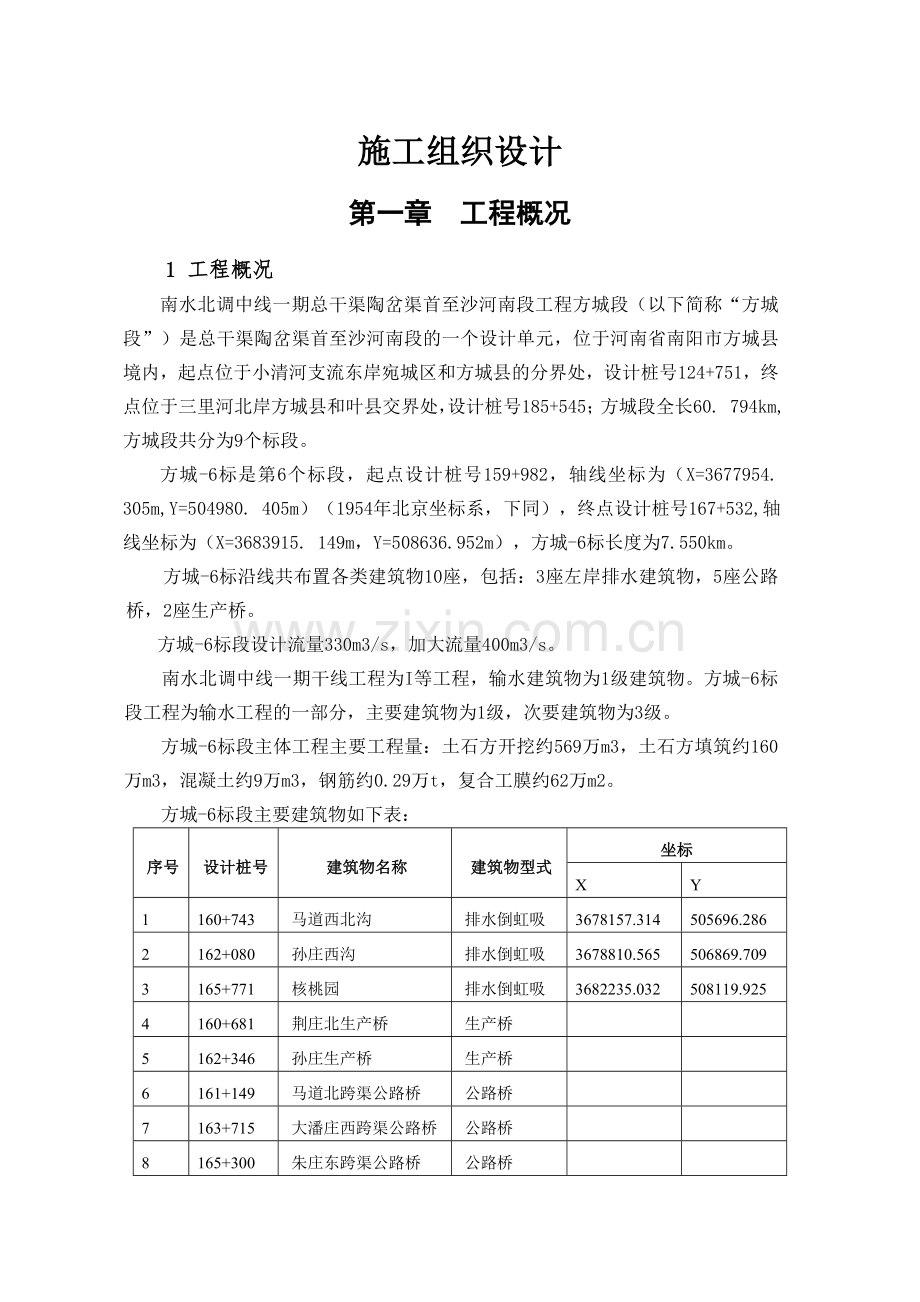

施工组织设计
第一章 工程概况
1 工程概况
南水北调中线一期总干渠陶岔渠首至沙河南段工程方城段(以下简称“方城段”)是总干渠陶岔渠首至沙河南段的一个设计单元,位于河南省南阳市方城县境内,起点位于小清河支流东岸宛城区和方城县的分界处,设计桩号124+751,终点位于三里河北岸方城县和叶县交界处,设计桩号185+545;方城段全长60. 794km,方城段共分为9个标段。
方城-6标是第6个标段,起点设计桩号159+982,轴线坐标为(X=3677954. 305m,Y=504980. 405m)(1954年北京坐标系,下同),终点设计桩号167+532,轴线坐标为(X=3683915. 149m,Y=508636.952m),方城-6标长度为7.550km。
方城-6标沿线共布置各类建筑物10座,包括:3座左岸排水建筑物,5座公路桥,2座生产桥。
方城-6标段设计流量330m3/s,加大流量400m3/s。
南水北调中线一期干线工程为I等工程,输水建筑物为1级建筑物。方城-6标段工程为输水工程的一部分,主要建筑物为1级,次要建筑物为3级。
方城-6标段主体工程主要工程量:土石方开挖约569万m3,土石方填筑约160万m3,混凝土约9万m3,钢筋约0.29万t,复合工膜约62万m2。
方城-6标段主要建筑物如下表:
序号
设计桩号
建筑物名称
建筑物型式
坐标
X
Y
1
160+743
马道西北沟
排水倒虹吸
3678157.314
505696.286
2
162+080
孙庄西沟
排水倒虹吸
3678810.565
506869.709
3
165+771
核桃园
排水倒虹吸
3682235.032
508119.925
4
160+681
荆庄北生产桥
生产桥
5
162+346
孙庄生产桥
生产桥
6
161+149
马道北跨渠公路桥
公路桥
7
163+715
大潘庄西跨渠公路桥
公路桥
8
165+300
朱庄东跨渠公路桥
公路桥
9
166+459
关凹东跨渠公路桥
公路桥
10
167+420
陶岗南跨渠公路桥
公路桥

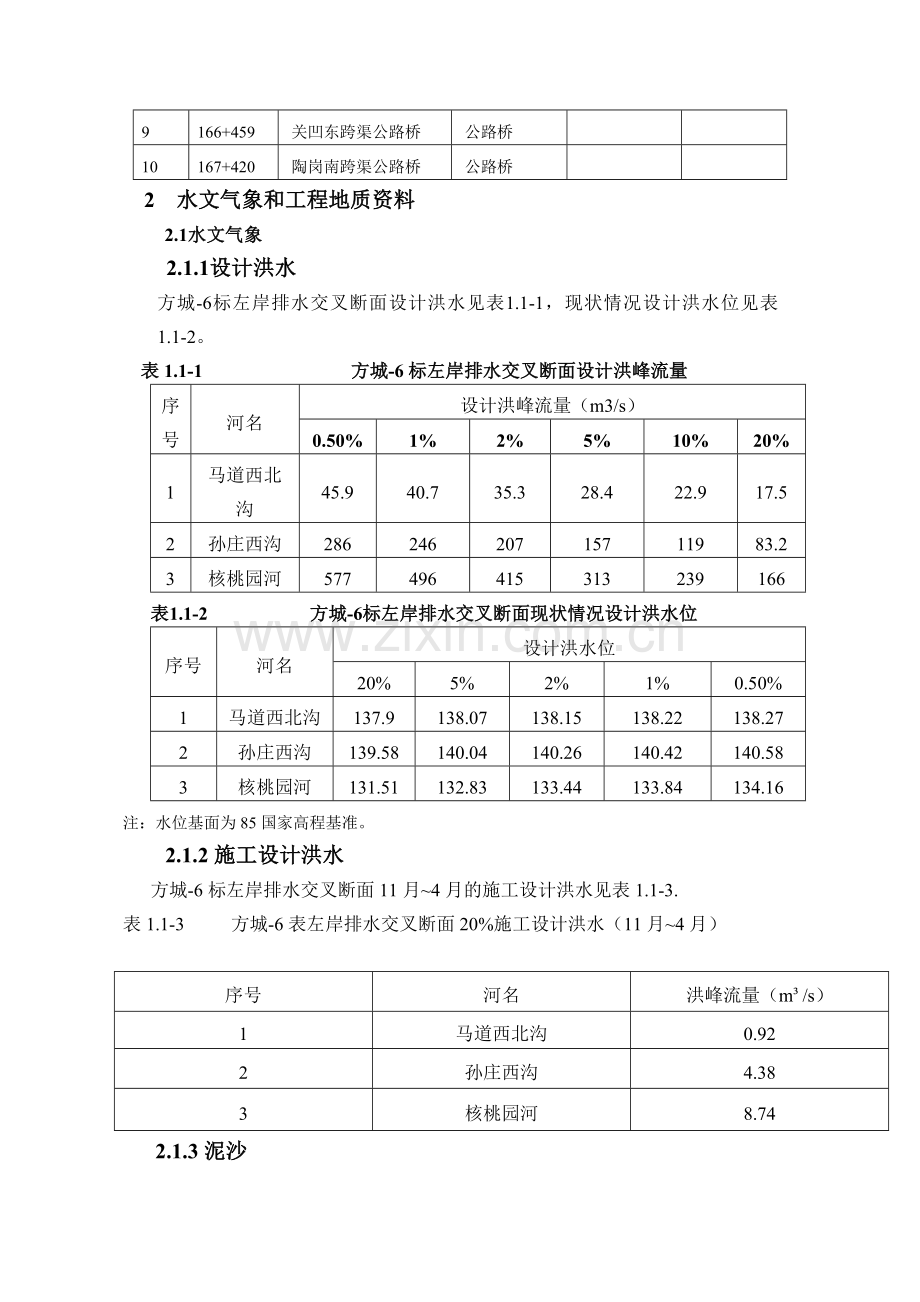

2 水文气象和工程地质资料
2.1水文气象
2.1.1设计洪水
方城-6标左岸排水交叉断面设计洪水见表1.1-1,现状情况设计洪水位见表1.1-2。
表1.1-1 方城-6标左岸排水交叉断面设计洪峰流量
序号
河名
设计洪峰流量(m3/s)
0.50%
1%
2%
5%
10%
20%
1
马道西北沟
45.9
40.7
35.3
28.4
22.9
17.5
2
孙庄西沟
286
246
207
157
119
83.2
3
核桃园河
577
496
415
313
239
166
表1.1-2 方城-6标左岸排水交叉断面现状情况设计洪水位
序号
河名
设计洪水位
20%
5%
2%
1%
0.50%
1
马道西北沟
137.9
138.07
138.15
138.22
138.27
2
孙庄西沟
139.58
140.04
140.26
140.42
140.58
3
核桃园河
131.51
132.83
133.44
133.84
134.16
注:水位基面为85国家高程基准。
2.1.2施工设计洪水
方城-6标左岸排水交叉断面11月~4月的施工设计洪水见表1.1-3.
表1.1-3 方城-6表左岸排水交叉断面20%施工设计洪水(11月~4月)
序号
河名
洪峰流量(m³/s)
1
马道西北沟
0.92
2
孙庄西沟
4.38
3
核桃园河
8.74
2.1.3泥沙
方城-6标段内河流的历年最大月平均含沙量均值在3.2Kg/m³~5.4kg/m³之间。
2.1.4气象
本标段内河流属北亚热带湿润地区,雨量较充沛。多年平均降水量800mm左右,总体上是由北向南递减。年降水量主要集中在6~9月,其多年平均降水量占年降水量的64%,最大可大87%以上。6~9月中又以7、8两月为主,七多年平均降水量约占年降水量的42%,最大可大72%。
根据距离总干渠最近的方城气象站实测气象资料统计,多年平局气温14.4℃,多年分月平均气温以7月份27℃为最高,1月份0.5℃为最低;舌侧极端最高气温41.3℃,出现在1966年7月19日;实测极端最低气温—16.0℃,出现在1969年1月31日;全年最低气温低于0℃的日数,多年平均83.3d。
多年平均日照时数2059h;多年平均相对适度71%;多年平均雾日数21.3d;霜日数57.4d,初霜最早为10月15日,最晚霜止日出现在4月12日。全年盛行的风向为NE,多年平均风速3.1m/s,舌侧最大风速20.0m/s,实测最大积雪深度27.0cm,多年平均地温(距地面0cm)16.6℃,最大月平均地表温度为7月份30.5℃,最小月平均地表温度为1月份1.3℃。多年平均5cm深地温15.8℃,20cm深地温16.1℃,实测最大冻土深度8.0cm。度 8.0cm。历年平均降雪日数为 13.9d,初雪最早日 11 月 1 日,最晚降雪终止日为 4 月 20 日。
2.2 工程地质基本资料
2.2.1地形地貌
本标段起始于方城垭口北部边缘黄金河左岸出口桩号 159+982,沿伏牛山脉东南麓山前岗丘地带及山前倾斜平原,穿越伏牛山东部及大别山西北部的交汇部位的山前古坡洪积裙及淮河水系冲积平原后缘地带,止于脱脚河右岸桩号 167+532。渠段地貌形态以低矮的垄岗与河谷平原交替分布为特征,间夹基岩残丘。
2.2.2地层岩性
本标段地表多为第四系履盖,出露和揭露的地层有下第三系(E)、上第三系(N)和第四系(Q)。
下第三系(E),由一套紫红色砾岩、砂砾岩、砂岩、砾质粉砂岩、泥岩等组成。砾岩岩质坚硬,强度高。
上第三系(N)河湖相沉积,具多韵律构造,由粘土岩、砂质粘土岩、泥灰岩、砂岩、泥质砂砾岩、砂砾岩等互层或其中几种岩性组成,岩性、岩相变化大,厚薄不一。
第四系中更新统(dl-plQ2),以粉质粘土为主,多含砾卵石,也含钙质结核,局部富集成层。粘性土一般具弱~中等膨胀性。砾质土、粉土质砾:分布于岗地地表或粉质粘土之下,含较多砾卵石,砾卵石成份主要为石英砂岩、石英、杂岩,粒径一般 2~8cm,最大达 20cm 以上。
第四系上更新统(alQ3),上部为粉质粘土、粉质壤土、轻砂壤土,局部夹有机质粘
土或含泥砾砂透镜体;下部由灰黄~褐黄色薄层含泥中细砂、砾砂或砾质土组成。粉质粘土局部富含有机质,一般具弱膨胀性。有机质粘土、有机质粘性土呈软~可塑状,主要分布在核桃园附近。砾质土、砾卵石砾径 3~8cm,大者达 11cm 以上,砾卵石含量达30~65%。
一些小河沟河床分布的有机质土,厚 1~5m。第四系残坡积层(el-dlQ)岩性主要为浅黄色碎(砾)石土,一般厚 1~5m。
2.2.3地质构造与地震
本标段地震动峰值加速度为<0.05g。地震特征周期为 0.35s,地震基本烈度小于Ⅵ度。
2.2.4水文地质条件
本标段第四系孔隙潜水主要分布于上更新统(Q3)中、粗砂、砾砂含水层中,脱脚河两岸含水层厚 1~6m,承压水头 3~6m,平水期近河地带地下水无承压性。年水位变幅约 1~3m。
上第三系(N)层间含水层多为承压水,地下水主要贮存于上第三系砂岩、砂砾岩层中,核桃园河钻孔在揭穿砂岩后,承压水冒出地表 5m 左右(承压水位 134m 左右)。
Q粉质粘土,渗透系数K=i×10-9 ~i×10-5cm/s,粉质壤土渗透系数k=i×10-3~i×10-1cm/s,粗砂渗透系数 k=i×10-2~i×10-1cm/s;砂砾卵渗透系数 k=i×10-3~i×10- 2 cm/s
渠段内上第三系粘土岩和砂质粘土岩为不透水层,砂岩渗透系数 k=i×10-3~i×10-1cm/s,砂砾岩渗透系数k=i×10-4~i×10-2cm/s,下第三系砾岩、元古界片岩一般不透水。
渠段地表水、地下水,经判定对混凝土不具腐蚀性。饮用阴离子合成洗涤剂、氯化物、溶解性总固体、耗氧量、细菌学指标大多数超标,我单位将地下水作为饮用水建议进行水质分析,由此所作的一切判断由我单位自行负责。
2.2.5渠线工程地质条件
(1) 桩号 159+982~162+551 渠段
本渠段渠坡主要由 dl-plQ2粉质粘土、prQ 粉质粘土、N 层粘土岩、砂岩、砂砾岩,E 层砂岩、粘土岩、砂砾岩等组成,岩性地质结构较复杂。Q2粉质粘土,厚 3~7m 左右,呈灰褐、灰黄色,含石英质砾石,工程地质性质较好,具弱膨胀性,局部具中等膨胀性。prQ 砾质土,灰黄色,砾石以石英为主,石英砂岩次之,径 1~3cm,含量 5~40%,局部过渡为砂砾石层。
N 粘土岩、砂岩、砂砾岩,呈棕黄色,分布于 dl-plQ2粉质粘土之下,力学强度较高。粘土岩具强膨胀性。E 砂质粘土岩、砂岩、砾岩,呈棕红、紫红色,分布于 dl-plQ2粉质粘土、prQ 砾质土之下,力学强度高。
地下水位高出渠底板局部达 9~10m,赋存于下部砂岩、砂砾岩的孔隙裂隙中,水量较丰,施工需采取降排水措施。粘土岩易快速风化。
(2) 桩号 162+551~164+621 段
渠道挖深 13.5~18.5m,局部为深挖方段。渠坡上部由 dl-plQ2 粉质粘土、粘土、砾质土,下部由 N 砂质粘土岩、砂岩,砂砾岩,泥灰岩等组成。
Q2粉质粘土、粘土,厚 3~13m,呈灰黄、褐黄、棕黄色,呈硬塑状,含铁锰质结核,局部含钙质结核,裂隙较发育,裂隙面多充填灰白色粘土条带。
N 粘土岩、砂岩、砂砾岩,呈棕黄色,分布于 dl-plQ2粉质粘土、粘土之下,力学强度较高。砂岩、砂砾岩具中等透水性。
地下水位高出渠底板局部达 10~12m,赋存于下部 N 层的砂岩、砂砾岩的孔隙裂隙中,水量丰富,并具承压性,承压水头 2.5~9.2m,施工基坑存在涌砂涌水现象。渠坡Q2粉质粘土、粘土具中等膨胀性。
(3) 桩号 164+621~167+532 渠段
桩号 164+621~165+111 为上弱膨胀土为主、下软质碎屑岩渠段,渠道挖深 8.5~10.5m,渠坡主部由 Q3粉质粘土组成,局部渠坡下部揭露 N 砂岩、泥灰岩。
Q3粉质粘土,厚 10~11m,部含少量砾石,局部含少量有机质,一般具弱膨胀性。N 泥质粉砂岩、砂岩,灰白色。砂岩、砂砾岩具中等~强透水性。地下水位高出渠底板7~9m,赋存于下部 N 砂岩、砂砾岩中,水量丰富,并具承压性,承压水头 10.6~10.8m。渠底板以下粘性土厚 1.8~3.8m,施工基坑存在基坑突涌或出现涌砂涌水现象。
桩号 165+111~166+141 为上弱膨胀土为主、下软粘土渠段,渠道挖深 0~6.5m,填高 3.5 ~13m,渠坡主部由 Q3粉质粘土、粉质壤土、有机质粘土组成。
Q3粉质粘土、粉质壤土厚 3~11m,呈褐黄、棕黄色,呈可塑~硬塑状,厚薄不均,含较多铁锰质结核,部含少量砾石,局部含少量有机质。有机质粘土,灰黑色、灰褐色,呈透镜体分布,厚薄不均,厚 0~7m,分布于粉质粘土、粉质壤土之下,呈可塑至软塑状。
地下水位分布于 N 砂岩、砂砾岩之中,具承压性,水头高出地面 5~6m,水量大,施工应采取降排水工程措施。桩号 165+111~165+411 段,渠坡下部或渠底揭露有机质粘土,对渠坡稳定不利。
桩号 166+141~167+532 为弱膨胀土渠段,渠道挖深 5.5~6.5m,填高 3.5~4.5m,为半填半挖渠段,渠坡主部由alQ3粉质粘土、粉质壤土组成。
alQ3粉质粘土,粉质壤土厚 8~13m,呈可塑~硬塑状,土体裂隙较发育,一般具弱膨胀性,在桩号 167+400~167+532 渠段粉质粘土具中等膨胀性。
下部 alQ砂层或砂砾石层及下部 N 砂岩中分布有孔隙水,具承压性,水头 5~6m,水量大。
2.2.6左岸排水建筑物工程地质条件
(1) 马道西北沟倒虹吸
工程涉及地层由中更新统坡洪积(dl-plQ2)粉质粘土、不明成因堆积(prQ)砾质土以及下第三系(E)砾岩、泥质粉砂岩组成。Q2粉质粘土厚 1.4~5.0m,底板高程 133.74~136.13m。prQ 砾质土位于中更新统层底部,底板高程 131.06~134.15m,厚 0.7~4.0m。E 地层以砾岩为主,夹泥质砂岩薄层。岩层倾南南东,倾角 20°左右。
Q2粉质粘土多呈硬塑状,呈中等压缩性,多具弱膨胀性。砾质土呈中密状态。E 砾岩、泥质粉砂岩胶结较好,强度较高。
勘探期间地下水位 130.8~133.8m。管身段基坑开挖存在渗水~涌水问题。
(2)孙庄西沟倒虹吸
工程涉及地层由全新统近期堆积(alQ42)淤泥质土、中更新统坡洪积(dl-plQ2)粉质粘土及上第三系(N)砂岩、砂砾岩和下第三系(E)砂岩、砾岩组成。alQ42淤泥质土分布于孙庄西沟沟底,厚2.3~5.4m。Q2粉质粘土厚 2.6~6.6m,底板高程132.0~138.0m。N 以砂砾岩为主夹砂岩薄层,厚 4.0~7.0m,底板高程 127.0~134.0m。E 地层以砂砾岩为主,夹砂岩薄层,岩层倾南南东,倾角 20°左右。
淤泥质土含水量高,多呈软塑状态,强度较低。Q2粉质粘土多呈硬塑状,呈中等压缩性,多具弱膨胀性。N 砂岩、砂砾岩呈弱胶结,呈低压缩性。E 砂砾岩、砂岩为胶结较好,强度较高。
勘探期间地下水位 135.07~137.76m。
(3) 核桃园河倒虹吸
场地区第四系由全新统早期堆积(alQ41)粉质粘土、壤土、砂壤土以及上更新统冲积(alQ3)粉质粘土、含有机质粉质粘土组成,下伏基岩为上第三系(N)粘土岩、砂岩组成。
alQ41自上而下由壤土、粉质粘土、砂壤土、壤土组成。其中表层壤土厚 0.3~1.0m,粉质粘土厚 3.1m,砂壤土厚 0.8~1.8m,下伏壤土厚 0.8~3.5m,底板高程 126.4~126.8m。Q3 由粉质粘土夹含有机质粉质粘土组成,总厚 6.5~11.7m,其中有机质土厚0.5~2.8m,主要分布于高程 122.1~127.3m 之间。N 由砂岩和粘土岩组成,呈互层状,均呈弱胶结,砂岩厚 1.6~7.7m,粘土岩厚 0.8~6.5m。
Q3粉质粘土多呈多具弱膨胀性;含有机质粉质粘土中等偏高压缩性;粘土岩多多具中等膨胀性。砂岩具中强透水性。
场地区地下水类型主要为赋存于 N 砂岩中的层间承压水,共两层,其中上部含水层顶板高程 116.8~122.9m,含水层厚度 1.6~7.7m,承压水位 126.8~130.5m,下部含水层顶板高程 112.0~116.0m,,最大揭露厚度 7.5m,承压水位高于 130.6~131.7m,涌水量 52.0~90.0L/min。
场地区存在主要工程地质问题为基坑突涌。由于管身段承压含水层以上残留盖层太薄,地下水在扬压力作用下可能顶穿盖层,出现基坑突涌。
2.2.7公路桥建筑物工程地质条件
公路桥主要涉及第四系(Q)粘性土和砂性土,上第三系 N 软岩,下第三系(E)硬岩。Q2粉质粘土呈可塑~坚硬状,具低~中等压缩性,弱膨胀性;N 粘土岩呈硬塑~坚硬状,具低~中等压缩性,中等膨胀性,N 砂岩具弱-中等透水性;E 砾岩坚硬。
桥墩部分一般基岩面较起伏,局部相变较大,岩石强度不均,需在无钻孔的桩位布打先导孔。
上述提供的渠道和各类建筑物的工程地质、水文地质条件等基本资料及数据仅作为参考,我单位须通过现场调查及资料分析,并充分考虑该标段膨胀土问题、渠基及建筑物基础开挖过程中的涌砂涌水或渗水问题、及渠道建成后抽排减压等问题的复杂性,由此所作的一切判断由我单位自行负责。
(1)施工条件
1)对外交通条件
本标段工程区附近有许平南高速、许南省道(S103)和方城~古庄店省道(S331)等,交通运输条件较好。方城~古庄店省道(S331)在桩号 163+700 附近与渠线相交。
2)主要建筑材料
A土料场
本标段工程所需土料采用渠道开挖利用料和土料场开采料。土料来源参见附件和相关图纸。
渠道开挖土料多为 Q3及 Q 粉质粘土、粉质壤土,局部含少量钙质结核,砾质土,土体总体以非膨胀~弱膨胀性,土体含水量较高,地下水位埋深多在 1~3m 之间,汛期局部埋深 0.3~0.5m,表层耕植层厚 0.5m 左右,为无用层。土料除具部分有膨胀性、粘粒含量偏高,塑性指数偏高外,其它各项质量技术指标均能满足规范要求。开挖的石料为 N 层砂岩、砂砾岩、粘土岩,E 砂岩、砂砾岩,元古界片岩、石英片岩等也可作为填筑料。
可以使用的土料场为独树周庄、城郊代营土料场,各土料场的运距由我单位自行现场考察落实。
城郊代营土料场:料场位于社旗县城郊乡代营村东,面积约 1.36m2。地面高程123.6~120.4m, 料场区地层主要由第四系上更新统冲-湖积层(al-lQ3)粘性土组成。粉质壤土:厚度 1.0~3.0m。上部粉质粘土:灰黄色、棕黄,可塑状,局部为粉质壤土,厚度 1.0~5.0m。粘土:灰褐-青灰色,软可塑状,局部为淤泥质粘土,厚度 1.7~4.0m。下部粉质粘土:青灰色,软可塑状,厚度 3.5~3.6m。勘探期间地下水埋深 2.4~2.8m左右,高程 121m 左右。粉质壤土不具膨胀性,上部粉质粘土土层主体不具有膨胀性,仅局部具弱膨胀。粘土主体具弱膨胀性,局部具中膨胀性。为无用层,下部粉质粘土不具膨胀性。粉质壤土储量为 90.76 万 m3、上部粉质粘土储量 192.00 万 m3,总储量 282.76万 m3。料场距本渠段最短直线距离约 8km。
独树周庄土料场:位于方城县独树镇周庄东南,地层主要由第四系上更新统冲积层(alQ3)及第四系中更新统冲洪积层(al-plQ2)组成。Q2出露于料场西北角垄岗上,主要为粉质粘土及含姜石粉质粘土组成。Q3由粉质粘土组成,局部为粉质壤土,厚度 2.8~6.5m。储量 343.39 万 m3。2008 年 4 月勘探期间地下水埋深 4.5~4.9m 左右。料场天然含水率偏大;粉质壤土除外,其它有用层粘粒含量均偏高,塑性指数较高;粉质粘土具弱膨胀性外,其它技术指标符合规范要求。料场距本渠段最短直线距离约 5km。
渠道所有开挖土料归发包人所有,我单位开挖渠道土料应按设计指定弃料场堆放,我单位对土料场开挖的土料需进行膨胀性及其它质量技术指标的复核,用于换填改性的土料应适当翻晒,并按图示或监理人指示将渠道开挖料运至指定场地或填筑区,上述所有费用均包含在工程费用中。
B砂石料
本标段所需的混凝土骨料、垫层料和块石料由我单位自行购买。对荆山、寨山石料场和白河砂砾料场的勘察表明其质量和储量满足要求,建议工程所需的混凝土粗骨料、碎石垫层料和块石料从荆山、寨山石料场购买,混凝土细骨料、砂砾垫层料从白河砂砾料场购买。若其他料场的混凝土骨料、碎石垫层料和块石料质量和储量满足要求也可采用,使用前必须对混凝土骨料进行碱活性试验,如为疑似碱活性还需进行抑制试验,且试验成果须经发包人和监理人审批确认。各料场的具体运距由我单位自行考察确定。
白河砂砾料场:位于南阳市宛城区新店乡竹园寺附近的白河河床及左岸漫滩上,面积约 1.5km2。河床地面高程 126.3~130.2m,枯水期水深 0.5~2.0m,漫滩地面高程128.1~132.7m。料场为第四系全新统(Q4)砂砾料, Q4分布于河床及漫滩,上部为细砂,厚 2.0~3.5m,中部为中砂,厚 1.0~7.8m,下部为砾砂,厚 1.2~9.5m,总厚度 3.50~10.20m。漫滩及Ⅰ级阶地地层多覆盖厚约 0.4~1.0m 的砂壤土无用层。料场地下水属潜水,与河水联系密切,水位 129.0m 左右。砂料除干松容重稍低外,其他指标合格。碱活性成果表明为非活性骨料,可作混凝土细骨料。砾料具可疑碱活性,不宜作混凝土骨料,但可作垫层料使用。料场净砂储量 757.93 万 m3,净砾 308.79 万 m3。料场距本渠段最短直线距离约 38km。
荆山、寨山石料场:位于方城县杨集乡王保河村,测区中部为荆山、寨山,西侧为回回山,东侧为三里河。微风化含石英大理岩、含方解石白云糜棱岩、钙质石英岩指标均符合要求,为有用层,其余岩层及断层泥、断层破碎带岩石、弱风化带岩石为无用层,碱活性试验表明均为非活性骨料,可作混凝土粗细骨料。Z2-22微风化含石英大理岩为该料场主要有用层,荆山、寨山岩层倾角陡,且节理、裂隙等结构面多呈陡倾角发育。2007年实地复核中发现,当地石场加工的骨料片状颗粒较多,约含 10%软弱成份,石粉含量亦较高,加工效果不理想,采购时需引起重视。开采下限为高程 185.0m,料场有用层储量 1420.75 万 m3。料场距本渠段最短直线距离约 14km。
C水泥:应选用“具有日产 2000 吨及以上新型干法生产线的大型水泥生产企业”采用旋窑法生产的水泥;对于疑似碱活性骨料或高标号混凝土,应采用低碱水泥。
D 钢材:应选用“具有先进生产工艺和装备,年产 200 万吨及以上的大型钢铁生产企业”的产品。
E 水泥、钢材及其它主要建筑材料采购前,我单位应从参建各方共同认可选定的供应商中选择 3 家以上报发包人认可。
F炸药:工程所用火工材料,从附近的炸药厂按国家规定购买。
G发包人不指定材料的供应来源。
3 本合同工程项目及其工作内容
3.1 工程实施区域施工范围
本合同为土建施工及机电金结设备安装标。施工范围在方城-6 标工程区域内。本合同项目包括:工程建筑物的土建部分、机电及金结设备安装、通信管道采购及
安装、工程安全监测配合、施工临时工程、水土保持及施工期环境保护工程措施等。
3.2实施、完成和维护的工程项目
3.2.1主体工程
(1)渠道(桩号:159+982~167+532)开挖、填筑、混凝土衬砌、排水设施等土建施工;
(2)马道西北沟倒虹吸等 3 座左岸排水建筑物的开挖、填筑、混凝土施工等;
(3)马道北等 5 座公路桥和荆庄北等 2 座生产桥的开挖、填筑、混凝土施工等;
(4)机电设备采购及安装(包括水位计、流量计的预埋管及其安装,视频监控系统所需预埋管路、立柱等);
(5)金结安装;
(6)安全监测工程配合;
(7)防护林、防护网等;
(8)监理人指定的其他主体工程项目。
3.2.2临时工程
(1)混凝土系统设计、建安、运行、维护及拆除;
(2)临时交通工程的设计、施工、维护及拆除;
(3)施工供水、供电、通讯工程的设计、建安、运行、维护及拆除;
(4)弃土(渣)场的管理、维护和恢复;
(5)施工场地平整及本合同工程完工后场地清理;
(6)施工期基坑降排水和安全度汛;
(7)其他施工临时设施。
3.2.3水土保持和施工期环境保护
(1)水土保持
本合同项目所有水土保持工程措施。
(2)施工期环境保护
对本合同项目施工期产生的废气、废水、大气污染、固体废弃物等进行的环境保护措施或发包人指定范围内的环境保护。
3.3 控制性工期
(1)2011 年 3 月 1 日,本合同项目开工。
(2)2013 年 8 月 31 日,本合同项目全部完工。
3.4 实施条件与基本要求
(1)本技术条款 1.1 条所提供的水文气象、工程地质、水文地质、主要建筑材料、对外交通条件等基本资料仅作为参考,我单位须通过现场调查落实,由此所作的一切推断由我单位自行负责。
(2)本合同的控制性进度必须满足本章 1.2.3 条款的有关要求,否则由此导致的工程量的增加或产生的其它损失由我单位承担。
(3)在发包人向我单位提供的场地、施工道路及其它施工临时设施中,凡属已建成的道路、桥涵、房屋和构筑物、灯柱、地下管线、绿化带等设施均属发包人所有,由发包人负责或委托我单位管理、维护,我单位在进行场地规划时,必须注意不得损坏上述设施,否则由此产生的一切后果均由我单位承担。
(4)我单位在本合同实施前,应对本合同范围内有关的地面及地下构筑物和地下管线等调查清楚,必须注意不得损坏上述设施,否则由此产生的一切后果均由我单位承担。
(5)我单位实施开挖时,原则上按本标书有关说明和图纸规定的界面进行,分界面处的开挖进度、方式及程序均应报经监理人批准,我单位必须服从监理人的决定。我单位之间发生纠纷时由监理人协调。
(6)我单位在标段界面附近进行开挖施工时,根据施工图纸的要求或监理人的指
示,将界面处的开挖边坡按 1:5 的坡比放坡至另外的标段范围内的指定高程,产生的相关工程量由监理人进行现场确认。
(7)弃渣场堆放边线应满足设计图纸要求或按监理人的指示执行。
第二章 施工方案
第一节 施工总布置
1、施工总布置原则
经沿线现场踏勘工程区附近的地形、地貌情况,依据合同合同文件提供的施工条件,结合施工需要和施工强度统筹规划,主要原则为:
1.1 临建设施及施工辅助企业的规模和容量按施工总进度计划及施工强度的需要进行规划设计,本着有利生产、方便生活、易于管理的原则,采用集中布置与分散布置相结合的方式。
1.2 道路交通充分利用现有的施工道路和合同规定的拟修建的道路。
1.3 按照项目法组织施工,精干施工队伍,以减少营地建设。现场办公和职工住房尽量充分利用征地紧凑布置,以减少占地。
1.4无论是现场的临时设施、工厂、道路,还是营地建设均要满足防汛安全和现场施工安全的需要,并充分考虑环境保护、安全生产和文明施工的要求,使其满足合同文件和各种法规的要求,以创造高效、文明、有序的施工环境。
1.5各施工场地和营地按要求配备足够的环保设施,避免对公众利益的损害和周围环境的破坏。
1.6我们将遵照国家、部颁发的有关规范和业主合同文件的规定、要求来规划工程的施工。
1.7为了满足工程施工需要,结合现场条件,根据业主提供的总平面布置图和现场考察,初步规划的临时设施包括:场区施工道路、施工供电、通讯系统、施工与生活供水系统、办公及生活营地、混凝土拌和站、机修保养厂、综合加工厂、工地试验室及仓库各类设施。本工程所需的混凝土砂石骨料、碎石料和浆砌石料源均从合同文件规定的料场购买合格的成品石料。主要临时设施均布置在征地线以内,各类临建经业主、监理工程师批准后实施。
2、场内交通
2.1 本合同工程的施工交通道路全部由我单位负责勘测设计、施工、使用、维护,费用包含在《措施项目清单》施工交通总价承包项目中。
2.1.1 进场道路按三级道路标准设计,采用泥结碎石路面。
2.1.2场内道路采用泥结碎石路面,施工工厂设施及生活区的场内道路在发包人提供的用地范围内修筑,至弃土(渣)场和取土场新建或改扩建道路。
2.1.3主要施工道路指标见表 2.4-1,表中所列的各施工道路长度为参考长度,具体长度由我单位现场考察确定,路面宽不小于表中所列数据。
2.1.4所有施工交通工程在工程施工完成后,应按监理人指示进行恢复、保留或拆除。
表2.4-1 主要施工交通道路技术指标表
序号
道路名称
参考长度
(km)
路面宽
度(m)
路面型式
备 注
1
进场道路
直接利用方城~古庄店省道(S331)进场。
2
沿渠施工道路
9.1
7.0
泥结碎石
为新建,在渠道永久占地范围内布置。
3
弃土(渣)运输道路
4.5
(1)
菜山口弃渣场
3.9
7.0
泥结碎石
为新建。
(2)
孟洼弃渣场
0.6
7.0
泥结碎石
为新建。
4
土料运输道路
2.5
(1)
独树周庄土料场
2.5
7.0
泥结碎石
为新建。
说明:
①本标段可使用的弃土(渣)场有:荆庄南弃渣场、菜山口弃渣场和孟洼弃渣场。其中,
a.荆庄南弃渣场为方城-5标和方城-6标共用,由方城-5标段我单位负责该道路的设计、修建、维护等,我单位直接利用该道路;
b.菜山口弃渣场和孟洼弃渣场,均由我单位负责该道路的设计、修建、维护等。
②本标段可使用的土料场有:券桥米庄土料场和独树周庄土料场。其中,
a.券桥米庄土料场为方城-2标、方城-3标、方城-4标、方城-5标和方城-6标共用,由方城-3标段我单位负责该道路的设计、修建、维护等,我单位直接利用该道路;
b.独树周庄土料场为方城-4标、方城-5标、方城-6标、方城-7标和方城-8标共用,由我单位负责该道路的设计、修建、维护等。
2.2 除发包人要求修建的施工交通设施外,我单位可依据自身需要修建其他临时施工道路和桥梁,但应将拟修建的施工道路和桥梁的详细说明和图纸,在开工前 28 天提交监理人批准。我单位提供的道路、桥梁的设计中,应包括警告、禁止标志和安全防护措施。
2.3根据监理人的指示或经监理人的批准,我单位应修建从施工干线公路至各施工点的临时道路和停车场,并同时提供给发包人、监理人及其他我单位无偿使用。
2.4我单位应保证施工期间交通或临时交通的畅通,特别是保证本标段内沿渠道
施工道路畅通;且不得因施工道路的修建而使跨越路线的工区供电、通信、供水和排水等受到影响。
2.5我单位应在整个施工期间按合同规定负责这些临时施工道路的维护和保养,以及负责为满足特殊运输任务的临时拓宽加固措施。
2.6如果由于我单位施工、维护或管理不善,对其它标段或卫生环境造成了危害,则由此引起的一切损失及后果应由我单位承担责任。
2.7我单位修建的道路应做好路基和路面排水,应采取合理措施将路面维护得使得监理人认可,包括当监理人认为必要时进行洒水,以使施工作业产生的扬尘公害减至最低程度。
2.8除合同另有规定外,我单位应按监理人的指示,为进入现场的其他我单位提
供方便。
3、 施工用风、水、电及通讯等设施布置
3.1 施工供风
我单位应负责提供本合同工程所需的施工供风,包括负责施工供风系统的设计、建造、运行管理和维护。
3.2 施工供水
3.2.1本标段生产生活用水由我单位自行解决。采用地下水水源作为施工用水和生活用水水源,可就近打井取水,取水方案须报监理人批准。需要时取得有关管理部门批准,有关手续由我单位自行办理。
3.2.2我单位应负责设计、供应、安装、敷设、管理、维修合同规定的生活用水及生产用水供水系统。
3.2.3我单位应将设计的供水系统的完整说明与图纸提供给监理人批准,须经监理人批准的主要设计包括:
1) 接向施工现场的管道。
2) 接管处应安装水表计量。
3) 施工企业的生产用水管道。
4) 施工企业废水排放标准及施排设施。
5) 布置在主要施工道路两侧的供水管道。
6) 临时水厂、集中供水的临时加压泵站。
3.2.4我单位设计、铺设、安装的管道、管件、阀件应符合相应的焊接、安装质量要求。否则,由此引起的纠纷、赔偿由我单位承担一切责任。
3.2.5我单位应根据本合同的规定,按监理人的书面通知,为按本合同安排进场工作的其它我单位提供施工用水和生活用水,具体付费办法应由双方另行签订协议。
3.3供电
3.3.1 本标段施工供电由我单位自行解决。施工供电电源点可选用方城变电站,可从方城-5 标段 10 kV 专线引接,距工程区约 9km 左右。
3.3.2我单位负责勘测设计、采购、修建、运行、维护和管理从上述电源点的变电站引接至工地的 10kV 线路和施工变电所,及从该施工变电所出线至各施工用电点的配电所与配电线路以及全部配电装置,所发生的一切费用在《措施项目清单》的施工供电系统总价承包项目中列报。
3.3.3我单位须与当地供电部门签订供电协议,办理相关手续,以规定的价格计量付费,电费由我单位与当地供电部门结算。
3.3.4为保证本合同工程施工供电的可靠性及供电系统的安全运行,我单位供用电设施的全部设计要服从供电部门的要求,并报监理人审批。
3.3.5我单位应根据本合同的规定,按监理人的书面通知,为按本合同安排进场工作的其它我单位提供施工用电和生活办公用电,具体计量付费方法由双方另行签订协议。
3.3.6在整个施工期间,我单位应在本标段内施工营地、弃渣场、土料场等施工场地配备一定容量的施工和生活等备用电源以应急需。对于我单位电力设施故障所引起的损失,应由我单位承担责任。
3.3.7我单位的供用电设施在工程完工后的拆除必须征得发包人的同意,发包人认为其供电设施可继续利用为以后工程服务,我单位应移交给发包人。
3.3.8其它有关事宜由我单位与发包人协商解决。
3.4施工照明
3.4.1我单位应在合同规定的范围内负责设计供应、安装、管理和维修所有我单位施工工程区和生活区(包括发包人和监理人的现场办公地点和生活区)的照明系统。
3.4.2为确保工程顺利安全施工,除监理人另有指示外,各种作业区的照明照度要求按照目前水利水电工程常用照明方式计算。
3.5施工通讯
3.5.1我单位应自行负责设计、施工、采购、安装、管理和维修其施工现场内部的通信服务设施。我单位应为发包人和监理人使用我单位的内部通信设施提供方便。
3.5.2我单位应与当地邮政部门协商解决施工现场的邮政服务设施和相关事宜。
4、 办公和生活营地建设
根据工程战线长的特点,把主营地设在大潘庄西公路桥北200m(163+900)西北附近,根据进度计划及施工强度估算,本标段高峰期施工人数约为810人,办公和生活主营地及生产主营地设在由合同文件所示的大潘庄西公路桥北200m(163+900)附近临时征地范围内(占地面积约5.04万平方米)
依据合同文件要求,办公和生活用房为活动式彩板房,锅炉房、澡堂及公共厕所采用砖混结构,根据实际征地情况均采用单层结构。生活及办公区计划建筑面积5500m2。
主营地主要布置内容有:
(1)宿舍、食堂、锅炉房、办公室、会议室等生活办公设施。
(2)厕所、浴室等卫生设施。
(3)治安保卫、消防车间和文化体育设施。
(4)小型停车场。
宿舍和办公用房:由项目部办公室统一管理。其中宿舍:项目部领导为单人间带卫生间,中级管理人员双人间,一般职工六人一间,建筑面积约4856m2,可以满足职工住宿需要。
生活及办公建筑面积表
序号
项目名称
建筑面积(m2)
序号
项目名称
建筑面积(m2)
1
办公室
728
6
锅炉房
50
2
会议室
128
7
娱乐活动室
100
3
宿舍
4000
8
厕所
100
4
食堂
200
9
洗衣房及其它
100
5
浴室
150
10
5、 施工辅助工厂建设
5.1混凝土拌和系统
5.1.1我单位负责混凝土生产系统的设计、建安施工、运行、维护和拆除,所发生的一切费用包含在《措施项目清单》混凝土生产系统总价承包项目中。
5.1.2混凝土系统的设计必须满足水利水电工程混凝土生产系统设计导则(DL/T5086-1999)要求。
5.1.3系统的水泥储存能力不得小于 7 天用量,粉煤灰储存能力不得小于 10 天用量。
5.1.4外加剂储存能力不得小于 30 天用量。
5.1.5混凝土粗骨料储存能力不得小于 7 天用量,细骨料储存能力不得小于 10 天用量。
5.1.6为保证混凝土施工质量,应遵照规程、规范及本工程设计要求,对现浇混凝土和预制混凝土的原材料、配合比、施工环节及硬化后的混凝土质量进行控制和检查。
5.1.7水泥、粗细骨料、水及外加剂的质量及其检测和控制须满足有关规范规定。
5.2综合加工厂
5.2.1我单位应按施工图纸和本合同工程的施工要求设置综合加工厂和机修厂,包括:
1) 钢筋加
展开阅读全文
