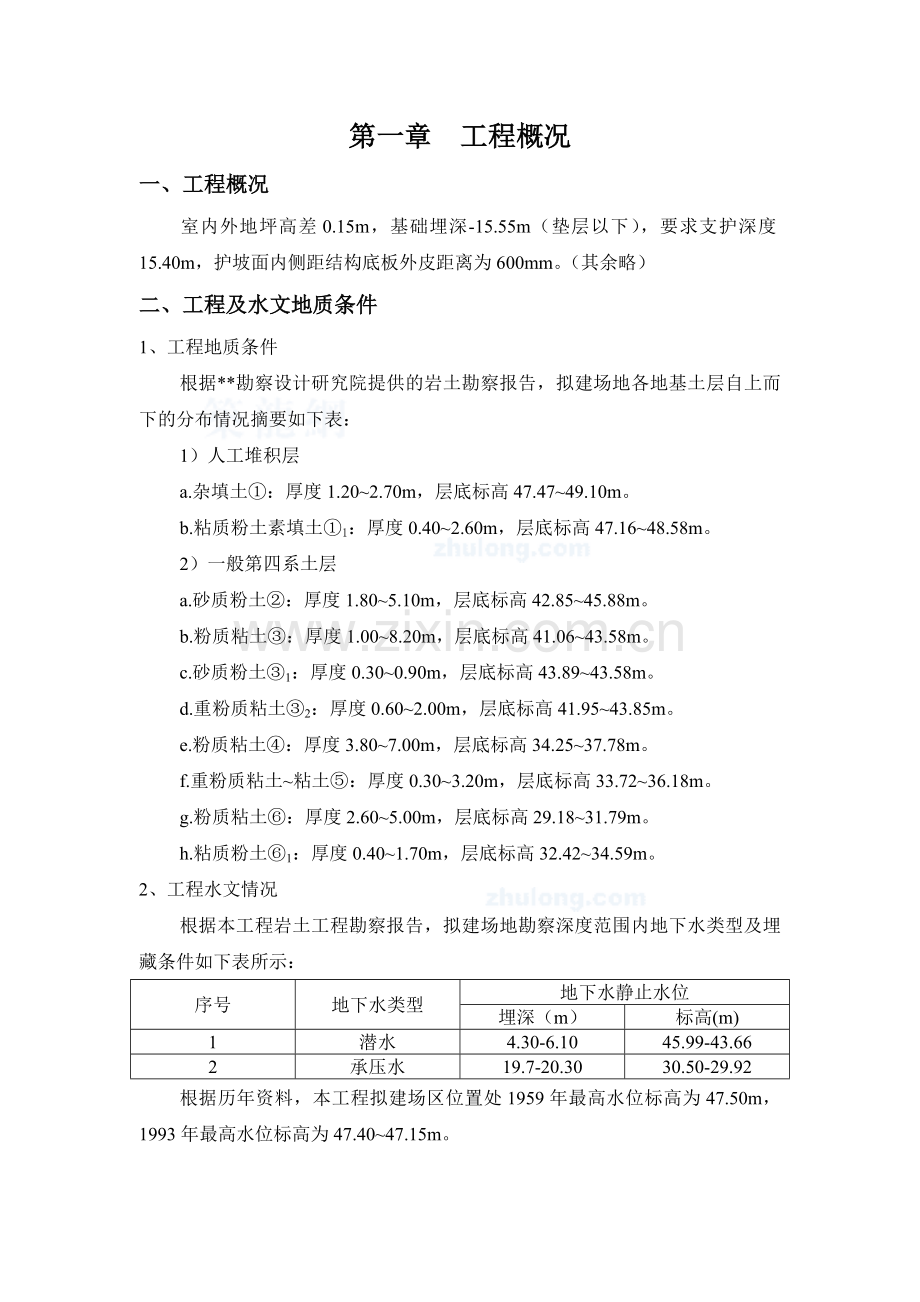

第一章 工程概况一、工程概况室内外地坪高差0.15m，基础埋深-15.55m（垫层以下），要求支护深度15.40m，护坡面内侧距结构底板外皮距离为600mm。（其余略）二、工程及水文地质条件1、工程地质条件根据*勘察设计研究院提供的岩土勘察报告，拟建场地各地基土层自上而下的分布情况摘要如下表：1）人工堆积层a.杂填土：厚度1.202.70m，层底标高47.4749.10m。b.粘质粉土素填土1：厚度0.402.60m，层底标高47.1648.58m。2）一般第四系土层a.砂质粉土：厚度1.805.10m，层底标高42.8545.88m。b.粉质粘土：厚度1.008.20m，层底标高41.0643.58m。c.砂质粉土1：厚度0.300.90m，层底标高43.8943.58m。d.重粉质粘土2：厚度0.602.00m，层底标高41.9543.85m。e.粉质粘土：厚度3.807.00m，层底标高34.2537.78m。f.重粉质粘土粘土：厚度0.303.20m，层底标高33.7236.18m。g.粉质粘土：厚度2.605.00m，层底标高29.1831.79m。h.粘质粉土1：厚度0.401.70m，层底标高32.4234.59m。2、工程水文情况根据本工程岩土工程勘察报告，拟建场地勘察深度范围内地下水类型及埋藏条件如下表所示：序号地下水类型地下水静止水位埋深（m）标高(m)1潜水4.30-6.1045.99-43.662承压水19.7-20.3030.50-29.92根据历年资料，本工程拟建场区位置处1959年最高水位标高为47.50m，1993年最高水位标高为47.4047.15m。第二章 基坑降水、支护方案设计第一节、设计依据一、该工程的岩土工程勘察报告及部分设计图纸二、建筑基坑支护技术规程(JGJ120-99)三、建筑地基与基础设计规范（GBJ7-89）四、混凝土结构设计规范（GBJ7-89）五、建筑与市政降水工程技术规范（JGJ/T111-98）六、建筑桩基技术规范（JGJ94 -94）第二节、基坑降水方案的设计一、基坑降水方案总体技术思路场地内对基坑施工有影响的地下水为潜水，其静止水位标高为45.9943.66m，埋深4.306.10m。水位降深至垫层以下0.5m，即-16.05m处。根据该场地地下水埋藏条件、基坑开挖深度以及场地附近地区已有的降水经验，拟采用管井井点降水方案降低地下水位，即在基坑周围及坑内布设一定数量的管井，由管井统一将地下水抽出，达到阻截基坑外围地下水流入基坑的目的，从而满足基础施工对降水的要求。二、降水设计计算（按完整井计算）：1. 基坑等效半径r0 r00.29(a+b)式中：a为基坑长度，约为132m（含每边井点到底板外皮距离，暂定4.0m）； b为基坑宽度，约为97.6m（含每边井点到底板外皮距离）。 即：r0=66.6m，综合考虑r0取70m。 2. 影响半径R： R=2S 式中：H为含水层厚，取11.88m ； S为降深，取11.88m； k为渗透系数，取10m/d。 则 R259m 3. 基坑涌水量QQ= 将以上参数代入上式得：Q2868.5m3/d 4. 管井单井出水量能力q：q= 式中：为过滤器淹没段长度，取5m； d为过滤器外径，取400mm； 为经验系数， 综合考虑，q取50 m3/d 5. 确定管井数量n:n=1.163 6. 确定管井井间距及调整管井数量井间距a= L取460m时，a=7.3m 综合考虑,a取6.0m。n取77口。 7. 确定管井深度 LH+h1=（16.05-0.15）+0.1132/2=22.5m 取25m三、降水井的布置 1.管井布置(1) 基坑外侧：沿基坑护坡桩外侧，距底板外皮4.0m处布置管井，井间距6.0m，共布置管井约77口。管井井深25m，井径600mm，井管内径300mm，井管为钢管滤水管，井管与井壁的环行间隙内填入砾石滤料，滤料直径为25mm。(2) 基坑内：为解决降水盲区的土层含水对施工的影响，在基坑内沿F轴方向在716轴区间布置管井，管井规格同基坑外侧。井管为水泥条形滤水管。 2观测井的布置 在基坑内外共布置6口观测井，坑外4口，坑内2口，井深24m, 井径600mm，井管内径300mm，井管用料及填入的滤料同降水管井。四、坑壁残留滞水的处理 基坑侧壁在潜水层分布范围有可能会出现少量的残留滞水，可采取相应位置插入引流管，引入坑底积水坑集中排走的措施进行处理。五、地面防渗措施 1.严格控制基坑四周的用水点。 2.基坑四周修筑排水沟或管，防止人工或雨水流入坑内。 3.妥善处理各种管道渗漏水。六、基坑四周地面沉降观测及其预防措施因降水有可能造成地面附加沉降，经计算其附加沉降量不大，对周围建筑物、构筑物（包括地铁）影响较小。为安全起见，基坑四周地面设置一定数量的观测点，以对地面沉降进行监测。若地面沉降量较大，对相关建筑物造成影响时，需及时采取有效的保护措施，如立即减少管井抽水量、必要时设置回灌井或增设帷幕防渗墙等。第三节、基坑支护方案的设计一、基坑支护方案的设计 1、护坡形式 由于本工程基坑平面尺寸大（125.23m90.78m），基坑深（-15.55m）,地下土层复杂，水位高。为确保边坡绝对安全，采用桩锚支护方案。为缩短护坡桩长度，先摘帽3m,摘帽部分采用组合柱加370砖墙护坡。下部采用800钢筋砼护坡桩，设置二道锚杆。护坡桩轴线距地下室底板外皮1.0m，基坑周长约446.54m。 2、工程地质条件 据该场地勘察报告，本工程场地标高计算时按-0.15m考虑的土层厚度见图。由于该工程护坡桩摘帽3m, 护坡桩桩顶标高为-3.50m,计算时选出土层厚度及参数详见下表：序号土层名称层厚(m)粘聚力C(KPa)内摩擦角(0)重度(KN/M3)KaKp1砂质粉土1.71025200.4062.4642粉质粘土2.41223200.4382.2833粉质粘土6.31420200.492.044重粉质粘土粘土2.92020200.492.045粉质粘土3.41420200.492.04注：c、值根据地勘报告，考虑到降水等因素进行综合考虑选取。第一层层厚从-3.50m开始计取。 3、结构内力计算锚拉支护体系的内力计算方法较多，手算时常采用的方法为等值梁和连续梁方法。下面用等值梁法进行详细计算。 （1） 第一阶段挖土深0.25m,此阶段结构稳定，不用计算。（2）第二阶段挖土深5.5m,并在-3.75m标高处设立锚杆, 考虑到地层荷载及覆盖土层荷载，取q0=80KPa,取1m为计算单元。计算简图如下： 土压力计算p0=q0ka-2cpa=(q0+h)Ka-2c计算过程略 求开挖面下土压力为零点 =2.37m 求O点开挖面以上土压力Ea2Ea2=332.6kN/m 求y2Ea2y2=19.741.7(+3.8+2.37)+1.7()+ 34.052.4(+1.4+2.37)+2.4()+ 59.781.4(+2.37)+1.4()+ 2.372.37 =1239.65kNm/m y2=3.73m 求T1T1=162.7kN/m 最大弯矩作用点T1-19.741.7-13.81.7/2-34.052.4-21.022.4/2-59.78-Ka=0 =0.17m =1.7+2.4+0.17=4.27m 求最大弯矩=19.741.7（1.7/2+2.4+0.17）+13.81.7/2（1.7/3+2.4+0.17）+35.042.4（2.4/2+0.17）+21.022.4/2（2.4/3+0.17）+59.780.170.17/2+1.6660.17/20.17/3-162.7（4.27-0.25） =-361.94kN*m（2） 第三阶段挖土深10.25m,并-9.5m标高处设立锚杆,计算简图如下：开挖面以下土层按全部为细砂考虑: 土压力计算计算公式同前,详见计算图,过程略. 求开挖面下土压力为零点=0.92 求O点开挖面以上土压力=643.3kN/m 求*=3046.5kN*m/m = =4.74m 求T2T2=253.2kN/m 最大弯矩作用点T1+T2=389.1kN/m 7.6m 求最大弯矩= =-535.9 kN*m/m（3） 第四阶段挖土深15.25m,并在-14.5m标高处设立第三道锚杆,计算简图如下： 土压力计算计算公式同前,详见计算图,过程略. 求开挖面下土压力为零点=2.72求O点开挖面以上土压力 =1109.2kN/m 求*= =9278.32kN*m/m = =8.36m .求T3T3=450kN/m .最大弯矩作用点T1+T2+T3=839.1kN/m 12.3m .求最大弯矩= - =-646.3kN*m/m 求嵌固深度t -T1-T2-T3-=0x=3.38mt=2.72+3.38=6.1m 因已穿透粘土层到圆砾层，考虑桩土摩擦的有利作用，取t=5.5m 4、支点内力设计值桩间距按照1.5m,因此支点内力设计值按下式计算:NU=1.25*1.5*TI计算结果如下:各挖土阶段及标高嵌固深度(m)N1N2N3Mmax第二阶段(-4.75)2.11254.8第三阶段(-9.5)0.92474.75第四阶段(-14.5)2.72843.75-646.3 N1=254.8KN； N2=474.75KN； N3=843.75KN； 5、锚杆长度及截面计算(1) 锚杆自由段长度按照下式选定lf=lt*sin(450-k/2)/sin(450+k/2+)(2) 锚杆锚固段长度按照下式选定TdNucosNu=土体与锚固体的极限摩阻力标准值按下表选用:土层粉质粘土细砂园砾、卵石粘土、重粉质粘土园砾、卵石qsk(Kpa)（）（608013070150 6、钢绞线截面面积计算Ap 7、钢筋笼截面积计算（按照周边均匀配筋计算）按照查表得出. 8、综合上述计算结果，得出如下数据 （1）桩锚支护设计：支护 段长(m)桩数(根)桩径(mm)桩间距(m)桩长(m)嵌固深度(m)钢筋笼长(m)砼强度桩顶标高(m)纵向配筋（均匀布筋）406.162698001.520.755.520.65C25-4.501828锚杆数量直径(mm)水平间距(m)自由段长 (m)锚固段长(m)倾角竖向位置(m)水泥浆体强度(Mpa)设计轴力(KN)1860级钢绞线(75)第一道2691501.5810200-4.7520254.83根第二道2691501.5617200-9.520474.754根第三道2691501.5522200-14.520843.755根注：锚杆预加轴力为设计轴力的70%，注浆采用425#普通硅酸盐水泥，水泥浆水灰比为0.5, 第二、三道锚杆的反力梁采用225a槽钢梁，第四道采用2I36b工字钢梁。 （2）桩顶连梁：（护坡桩主筋伸进连梁，连梁预埋承压板50050010mm）截面尺寸: BH=800500mm纵向配筋：1220（二级）箍筋：8200砼强度：C 25 （3）桩间土处理： 用挂网、喷射豆石混凝土处理，以防桩间土流失，钢丝网规格为20mm20mm，豆石混凝土设计强度为C20，配比为水泥:砂:8880速凝剂1:4:0.03(此为重量比)，采用普通硅酸盐425#水泥，厚度为60mm。 （4）挡土墙设计： 厚度： 37cm 构造柱截面尺寸： 37cm 37cm 构造柱间距： 3.0m（主筋伸入连梁90cm） 构造柱主筋： 620 构造柱箍筋： 8200 墙顶连梁及-2.0m圈梁： 37cm20cm 连梁及圈梁主筋： 420 连梁及圈梁箍筋： 8200 构造柱、连梁及圈梁砼： C20二、补充说明 1、基坑四周障碍物较多，当护坡桩首影响时，可在不降低支护安全等级的前提下，对护坡桩的位置及间距做适当调整；当锚杆受影响时，如有效长度范围内存在地铁、地下管线等情况，也可根据实际情况对锚杆间距、标高以及倾角作调整，或局部增加或减少锚杆数量。但同样不得降低支护的安全等级。2、在基坑东北角局部加深处（-20.2m），桩的嵌固深度增大到6.5m，其余参数不变。第四节、塔吊基础设计根据场地的情况以及总包项目部的要求，该工程将在场地东、西、南三面基坑外适当位置设置3台塔吊，暂定采用FO/36B型塔式起重机，塔吊基础设置4根灌注桩，直径800，单桩承载力按75吨考虑，承台采用60006000600mm钢筋混凝土承台，承台顶标高与自然地坪平齐。设计依据：建筑桩基技术规范（JGJ94-94）一、设计所需参数 N : 桩基的竖向力设计值 R : 桩的竖向承载力设计值S: 桩侧阻群桩效应系数p: 桩端阻群桩效应系数C: 承台底土阻力群桩效应系数QSK : 单桩总极限侧阻力标准值QPK : 单桩总极限端阻力标准值QCK : 基坑的承台底地基土总极限阻力标准值S : 桩侧阻力分项系数p : 桩端阻力分项系数C : 承台底土阻抗力分项系数 : 桩身周长qSiK: 桩周第I层土的极限侧阻力标准值qpiK: 桩周第I层土的极限端阻力标准值li : 桩穿越第i层土的厚度二、地层条件取值: 本工程按基础以下摩擦端承桩综合考虑，因本工程地质勘探报告无端、侧阻力标准值，按照标准JGJ94-94，参照临近工程（北京*老干部活动中心）经验，按从上到下的顺序依次取值如下：填 土：qSiK =20 Kpa 厚4.0m粘 土：qSiK =60Kpa 厚9.0m细 砂：qSiK =80Kpa 厚3.6m圆 砾：qSiK =130Kpa 厚2.2m粘 土：qSiK =70Kpa 厚6.6m圆 砾：qpiK =2400Kpa 三、计算：1、N 1= 759.8 + 660.62.4/43.140.40.424.82.4=777.9KN 式中24.8m为桩长值，为防止塔吊桩将塔吊荷载传递给护坡桩身，给护坡桩增加额外的负担，将塔吊桩桩底设置在护坡桩底以下，计算桩长值为 自承台以下24.8m。 2.4KN/m3为混凝土容重。2、QSK = qSiK li = 0.83.1420(4.0-0.6)+609.0+803.6+1302.2+706.6 = 4129.7KN3、QpK = pqpkAp p（0.8/D）1/31.0 Ap:桩端面积 ：0.5m2 则：QpK = pqpkAp = 1.024000.5= 1200KN 4、QcK = qckAc/n 此处不予考虑，做为设计安全余量。5、R =SQSK/S +pQpK/p c 查表5.2.3-1中得知： 桩间距 Sa=5.0m，d=800mm,，Sa/d=6.256 故S=p=1.0 从表5.2.2得：S=p=1.67 故 R = 1.04129.7/1.67+1.01200/1.67 =3191.4KN 符合荷载效应基本组合要求的N R 以及地震作用效应要求的N 1.25R1 四、配筋 根据标准JGJ94-94第4.1.2.1条及4.1.3.1条，按构造配筋的方法: 取主筋配筋率0.6%，则As=3016mm2，计算得1220（As=3768mm2），箍筋取8250，砼等级C25。 承台设置双层双向钢筋网片，网片规格10250双向。砼等级C25。五、因有可能与桩间锚杆冲突，锚杆施工至塔吊基础桩部位时，可沿水平方向做角度调整，但不得超出10度。第五节、工程量（估算值）序号分项工程工程量1降水井、砂渗井、观测井89口、84口、6口2土方17660方3基坑支护护坡桩269根塔吊桩12根锚杆807根挡土墙1625m2桩顶连梁162.5m3塔吊承台64.8m3槽钢梁1625m工字钢梁812m第六节 位移、沉降监测（一）、基坑监测采用信息化施工，确保基坑开挖过程中的安全， 必须对基坑进行监测，方案如下：一、变形观测的基本工作点和观测点的布置1、基本工作点置于最深2倍范围距离之外的稳固安全地带，用于水平观测时，每边不少于3点，其型式采用3003001000mm的现浇混凝土，顶部插入20的钢筋；同时兼做沉降观测工作基点。2、观测点按以下方式设置：在挡土墙的构造柱上每隔20m布置1点, 共20个点。阳角和较深基坑边沿应适当加密。观测点形式采用200200500mm现浇混凝土，顶部插入20短钢筋。根据基本点位置统一刻痕，作为变形观测标志。二、观测精度及技术要求：根据本工程地质状况和基坑开挖方法，参考建筑变形测量规程（JGJ/T8-97）有关规定，本工程基坑开挖变形观测按二等变形观测的技术要求执行。其中，水平位移观测使用J2级经纬仪。按视准线和小角度法观测；而沉降观测则使用N3水准仪，按二等水准测量的技术要求施测。观测技术要求按建筑变形测量规程执行。水平误差控制6.00mm，垂直误差控制0.5mm三、观测时间的确定:1、基坑开挖每一步都应作基坑变形观测.2、观测时间间隔每天一次, 必要时连续观测, 基坑开挖完7天后, 可由每天一次到3天一次, 15天后每周观测一次。四、场地查勘与记录:1、施工前对原场地进行全面调查, 查清有无原始裂缝和异常并作记录, 照相存档。2、每次观测结果详细记入汇总表并绘制沉降与位移曲线。五、观测要点1、每次观测前，首先复核基本工作点的稳定性。2、所用仪器必须经法定检测机构检定合格。观测期间要做到“五固定”，即观测人员、测量器具、观测方法、观测路线和测站固定。3、观测点埋设稳定后进行首次观测，并在同期观测两次无异常时取其平均值作为变形观测的起始数据。之后随开挖进度和变形速率确定观测时间。六、变形资料的收集和处理每次变形观测结束后，应及时检查外业观测记录，符合规定要求进行平差处理。计算出各观测点的本期变形量和累计变形量，将其变形结果及时报至项目总工，以便判断和预测边坡的稳定性和发展趋势，为及早采取防治措施提供监控信息。边坡位移不得超出3/1000，沉降不得超出5cm。（二）、周边建筑物监测一、概况1、任务和要求现要求对周边建筑从降水开始至降水结束全过程进行约9月左右的沉降观测。通过沉降观测，取得精确可靠的沉降数据，了解地基在降水作用下随时间的变形规律，反应建筑物的沉降情况，以便随时监督降水对建筑物的影响。3、执行(参考)标准和规范表一序号标准名称标准代号标准等级1工程测量规范GB5002693国家级2建筑变形测量规程JCJ/T897行业4、执行本方案的要求严格按照预定技术方案执行,服从监理工程师的监督检查,坚持负责人鉴字制度,确保观测质量,确保仪器.人员安全.二、技术要求1、观测精度选用一等观测精度: 表二变形测量等级变形点高程中误差(mm)相邻变形点高程中误差(mm)相邻基准点高差中误差(mm)每站高差中误差(mm)往返较差附和环线闭合差(mm)检测已测高差较差(mm)备注二0.50.30.50.30.30.5N=站引自,见74,76,79页。预计总沉降量在2CM左右，相对(差异)沉降量在0.M左右，建筑物沉降稳定限值为沉降速率小于1 MM/百日。2、基准点基点是沉降观测起始数据的基本控制点，本工程拟建立深埋砼结构基准点3个，基准点应距建筑物50至100米左右,点与点之间的距离约30米，要求埋设于车辆、行人少，通视且便于保存便于观测之处。(具体位置待定)3、沉降观测点制做根据要求, 本工程每栋楼需布设5个沉降观测点。埋设永久性沉降观测标志点。施工方法：冲击钻钻孔后 ,安装久性沉降观测点标志,标志埋设在承重柱或剪力墙上,应高于地面30厘米.标志结构及点位布设见附图.沉降观测标志的保护,需要施工单位的密切配合和大力支持,保护好已埋设的沉降观测点,希望双方能友好合作.4、沉降观测与成果计算沉降观测使用DS05等级精密水准仪配合2米铟钢水准尺,进行精密几何水准观测.一切操作应按规范要求进行.观测内容定期按闭合路线进行基准点之间的往返引测;每次必须进行基准点某一点至建筑物上的某一点往返引测;每次必须按照规定的几何图形路线进行沉降观测点之间的观测.成果检查和处理 每次沉间观测结束后,必须及时进行野外观测成果检查,经严密平差法进行平差计算和处理后,计算各沉降观测点的高程,计算各点一个观测周期内的沉降量,计算各点的累计沉降量,填写沉降观测成果表.作业规范1）五固定固定观测人员；固定观测仪器；固定观测标尺；固定观测路线和固定观测方法。2）每天观测之前将仪器露天放置30分钟后进行.3）烈日下工作使用测伞;温差变化大时使用仪器罩.4）观测顺序为后前前后.5）在线路上预先量距,尺仪距一般不超过20M,分别在标尺、仪器处钉大铁钉，每次按此路线进行观测。6）基本分划、辅助分划读数较差 0.3 mm7）基本分划、辅助分划高差较差 0.4mm8）相邻两点间往返测高差之差限差 0.3 m9）线路闭合差限差 0.3 mm10）视线20m,前后视距差0.3m,视距累积差2m.5、一般情况的处理一般情况下,下一次观测时应提供上一次的观测成果.效销路6、特殊情况的处理遇特殊情况必须随时向项目部书面报告(紧急情况可口头汇报),提供技术资料,加快观测频率,必要时提供阶段性报告.三、最终成果和技术报告全部观测工作完成之后,认真检查全部原始观测纪录,核对全部观测成果,并结合基础,地质,气象等相关因素分析成果,绘制各种图表,总结经验,按规范要求编写正式沉降观测技术总结报告书,提交全部技术资料和报告.四、观测周期,工作进度和工程工期基准点埋设以后,应及时进行第一次观测,第一次观测必要时需引测北京市地方高程系统,以后每月观测一次。埋设沉降观测标志后及时进行原始数据采集.以后按照下表进行观测。周边建筑物沉降观测周期与频率表表3工作观测次数施工进度备注埋设基准点降水前半月基准点联测埋设永久标志点第1次观测降水前原始数据采集观测第2次观测降水后3天数据收集统计观测第3次观测降水后10天数据收集统计观测第4次观测降水后17天数据收集统计观测第5次观测降水后24天数据收集统计观测第6次观测降水后31天数据收集统计观测第7次观测降水后38天数据收集统计观测第8次观测降水后45天数据收集统计观测第9次观测降水后52天数据收集统计观测第10次观测降水后59天数据收集统计观测第11次观测降水后66天数据收集统计观测第12次观测降水后80天数据收集统计观测第13次观测降水后90天数据收集统计观测第14次观测降水后120天数据收集统计观测第15次观测降水后150天数据收集统计观测第16次观测降水后180天数据收集统计观测第17次观测降水后210天数据收集统计观测第18次观测降水后240天数据收集统计观测第19次观测降水后270天数据收集统计预计共观测19次，时间约9 个月第三章 施工总体布署第一节、施工程序及进度一、降水该工程中，降水的质量是影响整个工期的关键，因此在降水施工中切不可盲目抢工期，尤其在洗井的工序上必须达到水清砂净，降水井施工及排水干管的铺设计划工期为15天。与护坡桩、土方配合，减少单独占用工期的天数。二、桩、锚 1、护坡桩及塔吊桩： 第一步自地表开始施工（盲钻作业），采用三台进口旋挖钻机成孔，泥浆护壁，水下灌注，计划工期为23天（保守估计每天完成15根）。与降水井同时作业，降水井完后可协调进行土方作业，减少单独占用工期日期。2、锚杆：共三道锚杆，第一道从-4.75m开始施工，施工土质为粘土层，采用国产螺旋钻机成孔；第二道从-9.5m开始施工，施工土质为粘土层、砂层，因此采用进口SM-400钻机成孔；第三道从-14.5m开始施工，施工土质为砾石层，采用进口SM-400钻机成孔；在锚杆的施工过程中，土方施工部要及时创造工作面，避免锚杆作业的窝工。同时锚杆张拉也要及时进行，以免影响下一步土方的开挖。锚杆与土方积极配合，争取不单独占用工期。三、连梁、挡土墙、塔基承台及桩间土处理 这几道工序采取见缝插针的方式，争取不单独占用工期。四、土方1、 开挖顺序： 共分四步进行开挖，降水井及桩施工完毕，立即开挖第一步土方至-4.5m（优先开挖基坑周边护坡的工作面，作第一道锚杆）；第二步挖至-9.75m（此时基坑周边在进行第二道锚杆施工，应留出10 m宽的工作面）；第三步挖至-14.75m（此时基坑周边在进行第三道锚杆的施工，应留出10m宽的工作面）；第四步挖至坑底，留出20cm由人工清至槽底。在土方挖运施工过程中应注意基坑支护体系的安全，按设计方案有步骤地进行开挖，严禁超挖。 2、土方坡道： 在场地内设置循环道，进出口均设在西面。 3、坡道最后在西侧进行收尾，先用长臂挖土机从桩顶尽可能收土，在槽底余留1台小型挖掘机清理余土，最后用吊车将挖掘机吊出，余土利用塔吊倒运。4、按照总包项目部的要求，土方工程分两家同时施工，拟考虑一半的工作量约9万方，预计此步工期约为77天(按照总体工期排定)。五、收尾 包括土方收尾及坡道收尾，预计此步工期7天。第二节、基础施工阶段的施工流程一、施工流程降水施工施工准备测量放线土方挖运施工 基坑支护施工土方收尾竣工验收 说明：在土方挖运及基坑支护施工过程中穿插塔吊基础施工、承台施工、塔吊的安装。二、进度计划施工进度计划横道图施工工序进度（天）0 1518 2327 36 4554 67 74 9299降水井15d护坡桩23d第一步土方12d第一层锚杆18d第二步土方18d第二层锚杆18d第三步土方22d第三层锚杆20d第四步土方25d收尾7d三、工程目标1、质量目标： 降水、土方挖运、护坡桩、预应力锚杆等质量标准为“合格”。2、工期目标：按照甲方要求进行。3、安全文明施工目标：根据业主要求争创北京市安全文明施工工地4、管理目标：实行现代化管理，保证工程在管理、质量、文明、作风上创出一流水平。四、 组织机构 由我公司组成基础施工项目部（简称基施项目部），在业主及总包方的授权、委托及领导下，对降水、基坑支护、土方挖运工程进行全面管理并对基础施工阶段的安全、质量、工期、环保、文明施工等负责。机构设置如下：项目经理降水施工部机动施工部土方挖运施工部基础施工项目经理部主任工程师降水责任工程师土方责任工程师护坡责任工程师基坑支护施工部说明： 施工部由各专业施工队按统一的人员编制自行组建，设队长一人、工长一人、质检一人；其中机动施工部主要负责除降水、土方挖运、基坑支护以外的基础施工阶段的其他工作。基础施工项目经理部设专人进行环保、文明施工、扰民及民扰问题处理等工作。五、施工准备在基础施工前，由项目经理部主持前期施工准备会议，听取基础施工项目经理部对整个工程及其各分部分项工程的施工准备工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下： 1、技术准备：熟悉、审查施工图纸。 2、施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。 3、劳动组织准备：建立各施工部的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育等工作。 4、材料、机械准备：根据相关的设计图纸和施工预算，编制详细的材料、机械设备需要量计划；签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。 5、施工场外协调：由基础施工项目经理部与土方施工部共同对外协调交通、环卫、市容的关系，及扰民、民扰处理的前期准备工作。六、各项资源需要量计划该计划仅供参考，可根据具体情况进行调整。 1、水电需要量计划：需500KVA电量，用水量300m3/天 2、劳动力需要量计划：序号部 门所需人数1土方施工部1502基坑支护施工部1003降水施工部604机动施工部15 3、施工机械需要量计划： 1）降水井施工及抽排水机械设备一览表设备名称设备型号数量旋挖钻机R-4122台空压机9m32台潜水泵200QJ15090台 2）土方挖运机械设备一览表(总体需用)设备名称设备型号数量反铲挖土机1.6 m34台翻斗车太拖拉65台 3）桩锚施工机械设备一览表设备名称设备型号数量旋挖钻机R618、R412共3台国产螺旋锚杆机3台进口跟管锚杆机SM4002台汽车吊 25t1台注浆设备3套张拉设备1套 4）钢筋加工机械设备一览表设备名称设备型号数量卷扬机1台钢筋弯曲机WJ40-12台电焊机BX-30010台钢筋切割机GJ51-323台第四章 降水施工方案一、工艺流程测量放线降水井施工洗井排水干管铺设下泵抽水封井二、降水井施工 1、 管井施工工艺流程： 成孔 下管 填料 1）成孔：成井采用旋挖钻机成钻，泥浆护壁，井旁设置泥浆池或泥浆沟，深度1.5m，成孔直径600mm，成孔深度32.0m。 2）下管：成孔完毕应立即下滤水钢管或无砂水泥管，水泥管下管前要用竹片绑紧，采用钻机卷扬下管，下管时要垂直居中。 3）填料：井滤料从井口四周均匀回填，防止将井管挤偏，井顶离地面1.0m用粘性土回填至地面，井口要加盖。 2、砂井施工工艺流程：成孔 填料 3、观测井施工：同降水井。 4、洗井：用空压机气举法洗井, 要从上至下逐节逐层吹洗，将井底泥砂吹净、洗出清水为止。三、排水系统的安装 1、地面排水管为600钢管，布置在基坑四周，并埋入自然地面
