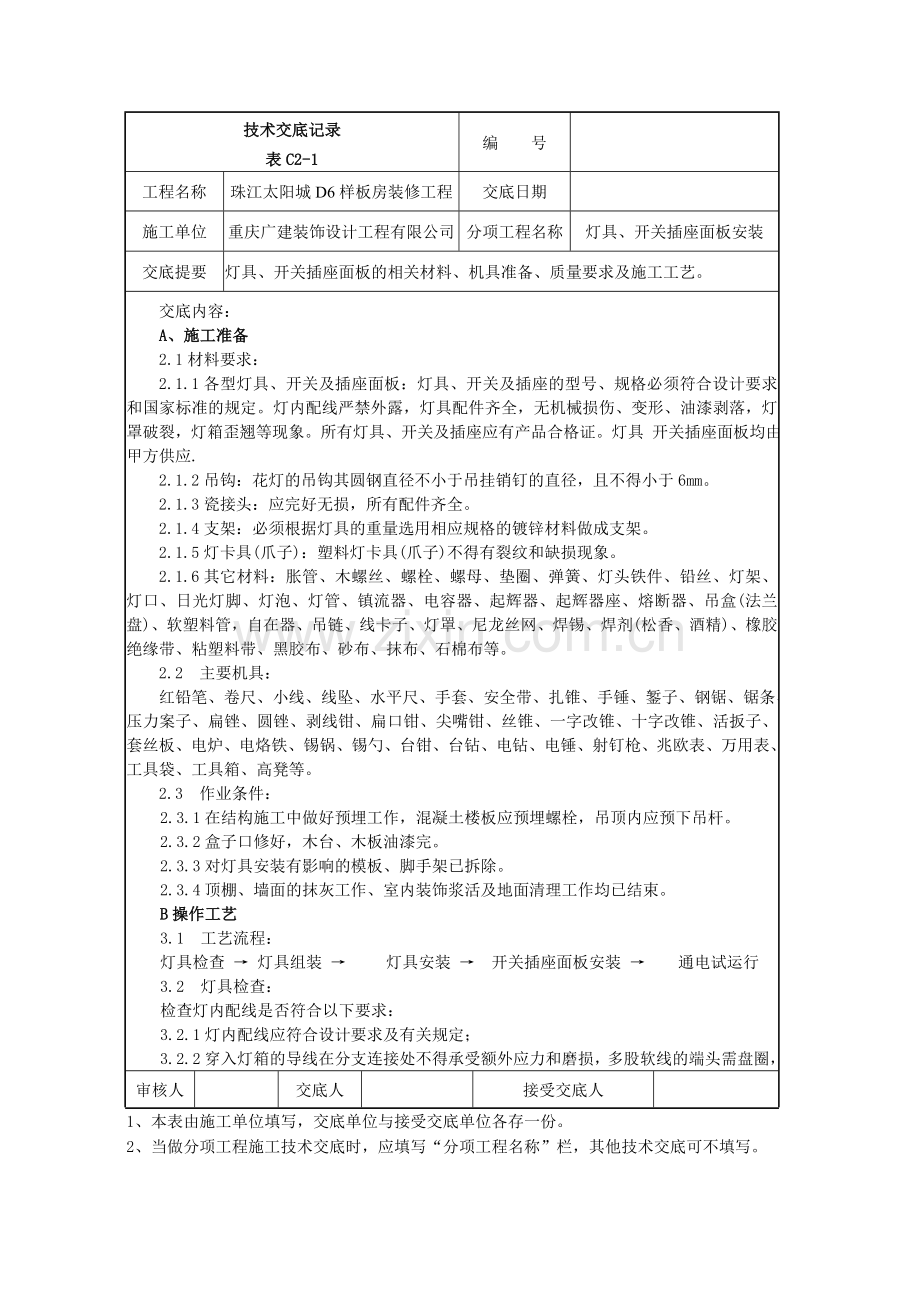

技术交底记录编 号表C2-1工程名称珠江太阳城D6样板房装修工程交底日期施工单位重庆广建装饰设计工程有限公司 分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。交底内容：A、施工准备2.1材料要求：2.1.1各型灯具、开关及插座面板：灯具、开关及插座的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具、开关及插座应有产品合格证。灯具 开关插座面板均由甲方供应. 2.1.2吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm。 2.1.3瓷接头：应完好无损，所有配件齐全。 2.1.4支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。 2.1.5灯卡具(爪子)：塑料灯卡具(爪子)不得有裂纹和缺损现象。 2.1.6其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒(法兰盘)、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂(松香、酒精)、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。 2.2 主要机具： 红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥、手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥、活扳子、套丝板、电炉、电烙铁、锡锅、锡勺、台钳、台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳等。 2.3 作业条件：2.3.1在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊顶内应预下吊杆。2.3.2盒子口修好，木台、木板油漆完。2.3.3对灯具安装有影响的模板、脚手架已拆除。2.3.4顶棚、墙面的抹灰工作、室内装饰浆活及地面清理工作均已结束。B操作工艺3.1 工艺流程：灯具检查 灯具组装 灯具安装 开关插座面板安装 通电试运行3.2 灯具检查：检查灯内配线是否符合以下要求：3.2.1灯内配线应符合设计要求及有关规定；3.2.2穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编 号表C2-1工程名称珠江太阳城D6样板房装修工程交底日期施工单位重庆广建装饰设计工程有限公司 分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。交底内容：涮锡；3.2.3灯箱内的导线不应过于靠近热光源，并应采取隔热措施。3.2.4使用螺灯口时，相线必须接在灯芯柱上；3.2.5日光灯接线见下图3.3 灯具组装：3.3.1组合式吸顶花灯的组装：（a）首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯口装好。（b）确定出线和走线的位置，将端子板瓷接头)用机螺丝固定在托板上。（c）根据已固定好的端子板(瓷接头)至各灯口的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。然后压入各个灯口，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。3.3.2吊顶花灯组装：（a）首先将导线从各个灯口穿到灯具本身的接线盒里。一端盘圈、涮锡后压入各个灯口。（b）理顺各个灯头的相线和零线，另一端涮锡后根据相序分别连接，包扎并甩出电源引入线。（c）将电源引入线从吊杆中穿出。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编 号表C2-1工程名称珠江太阳城D6样板房装修工程交底日期施工单位重庆广建装饰设计工程有限公司 分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。交底内容：3.4、灯具安装：3.4.1日光灯安装：（a）吸顶日光灯安装：根据设计图确定出日光灯的位置，将日光灯贴紧建筑物表面，日光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用机螺丝拧牢固，在灯箱的另一端应使用胀管螺栓加以固定。如果日光灯是安装在吊顶上的，应该用自攻螺丝将灯箱固定在龙骨上。灯箱固定好后，将电源线压入灯箱内的端子板(瓷接头)上。把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。（b）吊链日光灯安装：根据灯具的安装高度，将全部吊链编好，把吊链挂在灯箱挂钩上，并且在建筑物顶棚上安装好塑料（木）台，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管以保护导线，压入灯箱内的端子板(瓷接头)内。将灯具导线和灯头盒中甩出的电源线连接，并用粘塑料带、黑胶布分层包扎紧密。理顺接头扣于法兰盘内，法兰盘(吊盒)中心应与塑料(木)台的中心对正，用木螺丝将其拧牢固。将灯具的反光板用机螺丝固定在灯箱上，调整好灯脚，最后将灯管装好。3.4.2花灯的安装：（a）组合式吸顶花灯的安装：根据预埋的螺栓和灯头盒的位置，在灯具的托板上用电钻开好安装孔和出线孔，安装时将托板托起，将电源线和从灯具甩出的导线连接并包扎严密。应尽可能的把导线塞入灯头盒内，然后把托板的安装孔对准预埋螺栓，使托板四周和顶棚贴紧，用螺母将其拧紧，调整好各个灯口，悬挂好灯具的各种装饰物，并上好灯管和灯泡。（b）吊式花灯安装：将灯具托起，并把预埋好的吊杆插入灯具内，把吊挂销钉插入后要将其尾部掰开成燕尾状，并且将其压平。导线接好头，包扎严实，理顺后向上推起灯具上部的扣碗，将接头扣于其内，并将扣碗紧贴顶棚，拧紧固定螺丝。调整好各个灯口。上好灯泡，最后再配上灯罩。3.4.3光带的安装： 根据灯具的外型尺寸确定其支架的支撑点，再根据灯具的具体重量经过认真核算，选用支架的型材制做支架，做好后，根据灯具的安装位置，用预埋件或用胀管螺栓把支架固定牢固。轻型光带的支架可以直接固定在主龙骨上；大型光带必须先下好预埋件，将光带的支架用螺丝固定在预埋件上，固定好支架，将光带的灯箱用机螺丝固定在支架上，再将电源线引入灯箱与灯具的导线连接并包扎紧密。调整各个灯口和灯脚，装上灯泡或灯管，上好省灯罩，最后调整灯具的边框应与顶棚面的装修直线平行。如果灯具对称安装，其纵向中心轴线应在同一直线上，偏斜不应大于5mm。审核人交底人接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编 号表C2-1工程名称珠江太阳城D6样板房装修工程交底日期施工单位重庆广建装饰设计工程有限公司 分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。交底内容：3.4.4壁灯的安装：先根据灯具的外形选择合适的木台(板)或灯具底托把灯具摆放在上面，四周留出的余量要对称，然后用电钻在木板上开好出线孔和安装孔，在灯具的底板上也开好安装孔，将灯具的灯头线从木台(板)的出线孔中甩出，在墙壁上的灯头盒内接头，并包扎严密，将接头塞入盒内。把木台或木板对正灯头盒，贴紧墙面，可用机螺丝将木台直接固定在盒子耳朵上，如为木板就应用胀管固定。调整木台(板)或灯具底托使其平正不歪斜，再用机螺丝将灯具拧在木台(板)或灯具底托上，最后配好灯泡、灯伞或灯罩。安装在室外的壁灯，其台板或灯具底托与墙面之间应加防水胶垫，并应打好泄水孔。3.5插座、开关安装3.5.1插座安装符合以下要求：3.5.1.1插座应采用安全型插座，其安装的标高应符合设计要求和规范的规定。3.5.1.2.插座标高允许偏差值应符合以下规定：同一室内安装的插座高度差不宜大于5mm。3.5.1.3并列安装的相同型号的插座高度差不宜大于1mm。3.5.1.4特殊场所应使用安全型防溅插座应符合以下要求： 潮湿场所应使用安全型防溅插座。3.5.1.5插座的接线，应符合以下要求：单相二孔插座，面对插座的右侧一端接相线，左侧一端接零线。单相三孔和三相四孔插座的接地或接零均应在插座的上侧孔。插座的接地端子不应与零线端子直接连接。同一场所的三相插座，其接线的相位必须一致。明装插座必须安装在塑料台上，位置应垂直端正，用木螺丝固定牢固。暗装插座应用专用盒，盖板应端正，紧贴墙面。每一插座位置上必须使用户能任意使用I类和II类家用电器。常规家用电器的插座，单相者用三孔插座，三相者用四孔插座，其中一孔应与保护零线紧密连接，插座回路应单独设漏电保护装置。3.5.2开关安装应符合以下要求：3.5.2.1照明开关安装，应符合以下要求：3.5.2.2灯的开关位置应便于操作，安装的位置必须符合设计要求和规范的规定。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编 号表C2-1工程名称珠江太阳城D6样板房装修工程交底日期施工单位重庆广建装饰设计工程有限公司 分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。交底内容：3.5.2.3安装在同一室内的开关，宜采用同一系列的产品，开关的通断位置应一致，且操作灵活、接触可靠。3.5.2.4开关安的位置要求是：开关边缘距门柜距离宜为150-200mm,距地面高度宜为1400mm。3.5.2.5开关安装允许偏差值的规定是：并列安装的相同型号开关距地面高度应一拉线开关的相邻间距不宜小于20mm。3.5.2.6相线应经开关控制。3.5.2.7开关接线，应符合以下要求：1)相线应经开关控制。接线时应仔细辩认，识别导线的相线与零线，严格做到一控制（即分断或接通）电源相线，应使开关断开后灯具上不带电。2)扳把开关通常为两个静触点，分别由两个接线桩连接；连接时除应把相线接到开关上外，并应接成扳把向上为开关，扳把向下为关灯。接线时不可接反，否则维修灯具时，易造成意外的触电或短路事故。接线后将开关芯固定在开关盒上，将扳把上的白点（红点）标记朝下面安装；开关的扳把必须安正，不得卡在盖板上；盖板与开关芯用机螺丝固定牢固，盖板应紧贴建筑物表面。3)双联及以上的暗板把开关，每一联即为一只单独的开关，能分别控制一盏电灯。接线时，应将相线连接好，分别接到开关上一动触点连通的接线桩上，而将开关线接到开关静触点的接线桩上。4)暗装的开关应采用专用盒。专用盒的四周不应有空隙，盖板应端正，并应紧贴墙面。 3.6 通电试运行： 3.6.1灯具安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如果发现问题必须先断电，然后查找原因进行修复。C、质量标准4.1 保证项目：灯具的规格、型号及使用场所必须符合设计要求和施工规范的规定。3kg以上的灯具， 审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编 号表C2-1工程名称珠江太阳城D6样板房装修工程交底日期施工单位重庆广建装饰设计工程有限公司 分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。交底内容：必须预埋吊钩或螺栓，预埋件必须牢固可靠。低于2.4m以下的灯具的金属外壳部分应做好接地或接零保护。检验方法：观察检查和检查安装记录4.2 基本项目： 灯具安装牢固端正，位置正确，灯具安装在木台的中心。器具清洁干净，吊杆垂直，吊链日光灯的双链平行、平灯口，马路弯灯、防爆弯管灯固定可靠，排列整齐。导线进入灯具、处的绝缘保护良好，留有适当余量。连接牢固紧密，不伤线芯。压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超过两根，吊链灯的引下线整齐美观。检验方法：观察、通电检查。4.3 允许偏差项目：器具成排安装的中心线允许偏差5mm。检验方法：拉线、尺量检查oD、成品保护：5.1 灯具进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。5.2 安装灯具时不要碰坏建筑物的门窗及墙面。灯具安装完毕后不得再次喷浆，以防止器具污染。E、应注意的质量问题6.1 成排灯具、的中心线偏差超出允许范围。在确定成排灯具、的位置时，必须拉线，最好拉十字线。6.2 木台固定不牢，与建筑物表面有缝隙。木台直径在150mm及以下时，应用两条螺丝固定；木台直径在150mm以上时，应用三条螺丝成三角形固定。6.3 法兰盘、吊盒、平灯口不在塑料(木)台的中心上。其偏差超过1.5mm。安装时应先将法兰盘、吊盒、平灯口的中心对正塑料(木)台的中心。6.4 吊链日光灯的吊链选用不当，应按下列要求进行更换：单管无罩日光灯链长不超过1米时，可使用爪子链；带罩或双管日光灯以及单管无罩日光灯链长超过1米时，应使用铁吊链。6.5 采用木结构明(暗)装灯具时，导线接头和普通塑料导线裸露，应采取防火措施，导线接头应放在灯头盒内或器具内，塑料导线应改用护套线进行敷设，或放在阻燃型塑料线槽内进行明配线。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编 号表C2-1工程名称珠江太阳城D6样板房装修工程交底日期施工单位重庆广建装饰设计工程有限公司 分项工程名称灯具、开关插座面板安装交底提要灯具、开关插座面板的相关材料、机具准备、质量要求及施工工艺。交底内容：F、 质量记录7.1 灯具、绝缘导线产品出厂合格证。7.2 灯具安装工程预检、自检、互检记录。7.3 设计变更洽商记录，竣工图。7.4 电气照明器具及其配电箱(盘)安装分项工程质量检验评定记录。7.5电气绝缘电阻测试记录。审核人交底人接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
