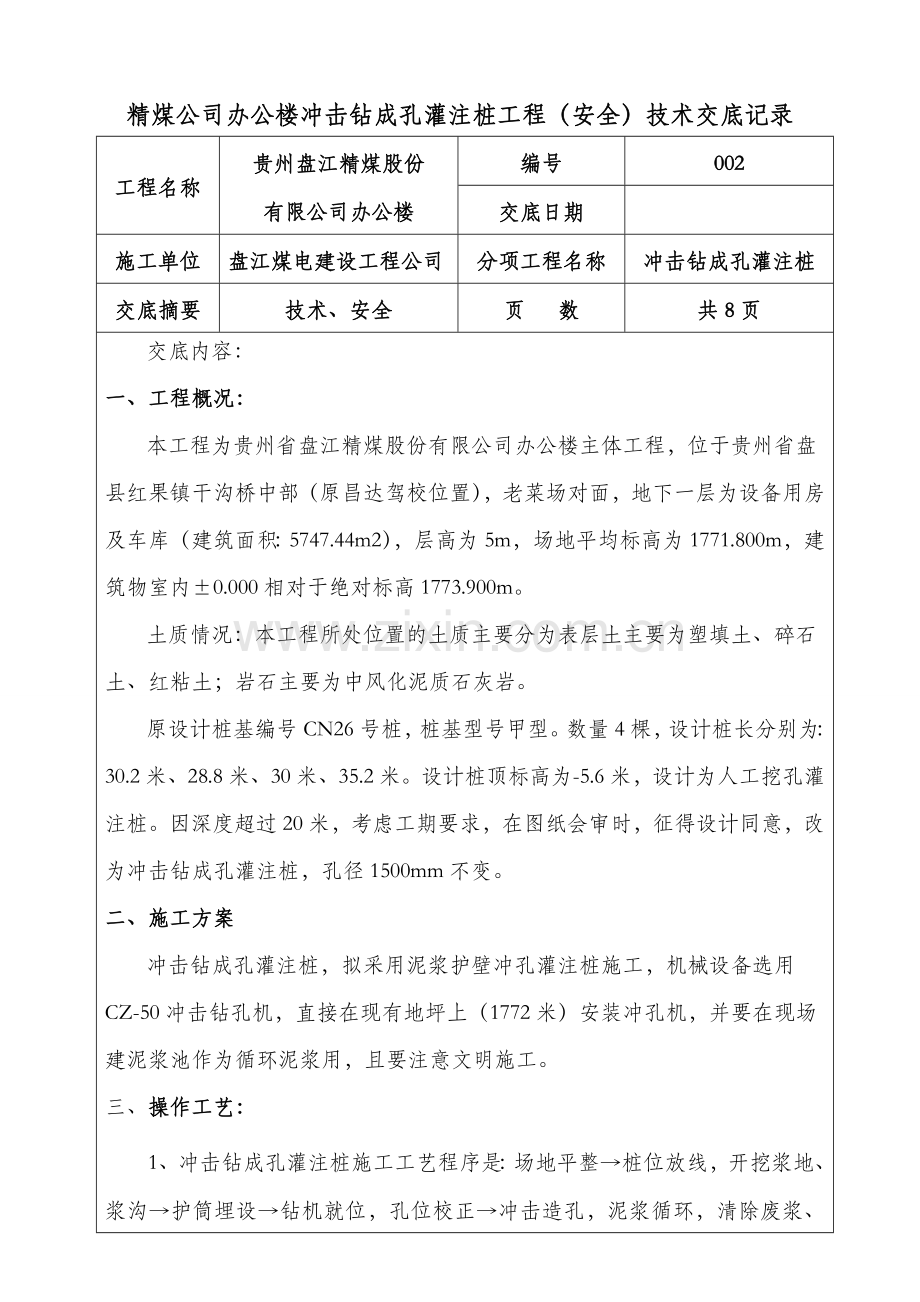

精煤公司办公楼冲击钻成孔灌注桩工程（安全）技术交底记录
工程名称
贵州盘江精煤股份
有限公司办公楼
编号
002
交底日期

施工单位
盘江煤电建设工程公司
分项工程名称
冲击钻成孔灌注桩
交底摘要
技术、安全
页 数
共8页
交底内容：
一、工程概况：
本工程为贵州省盘江精煤股份有限公司办公楼主体工程，位于贵州省盘县红果镇干沟桥中部（原昌达驾校位置），老菜场对面，地下一层为设备用房及车库（建筑面积：5747.44m2），层高为5m，场地平均标高为1771.800m，建筑物室内±0.000相对于绝对标高1773.900m。
土质情况：本工程所处位置的土质主要分为表层土主要为塑填土、碎石土、红粘土；岩石主要为中风化泥质石灰岩。
原设计桩基编号CN26号桩，桩基型号甲型。数量4棵，设计桩长分别为：30.2米、28.8米、30米、35.2米。设计桩顶标高为-5.6米，设计为人工挖孔灌注桩。因深度超过20米，考虑工期要求，在图纸会审时，征得设计同意，改为冲击钻成孔灌注桩，孔径1500mm不变。
二、施工方案
冲击钻成孔灌注桩，拟采用泥浆护壁冲孔灌注桩施工，机械设备选用CZ-50冲击钻孔机，直接在现有地坪上（1772米）安装冲孔机，并要在现场建泥浆池作为循环泥浆用，且要注意文明施工。
三、操作工艺：
1、冲击钻成孔灌注桩施工工艺程序是：场地平整→桩位放线，开挖浆地、浆沟→护筒埋设→钻机就位，孔位校正→冲击造孔，泥浆循环，清除废浆、泥渣，清孔换浆→终孔验收→下钢筋笼和钢导管→灌注水下混凝土→成品养护。

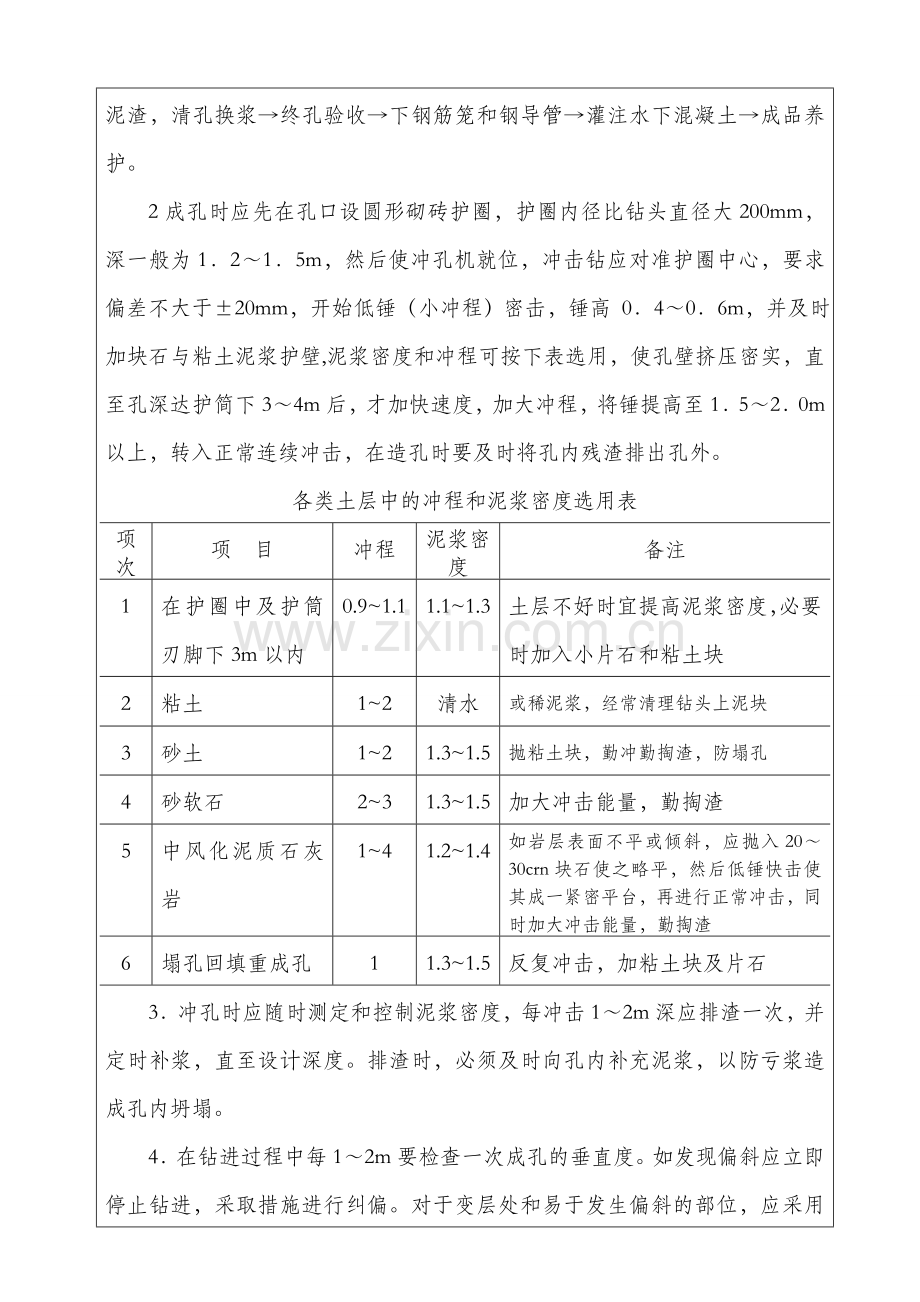

2成孔时应先在孔口设圆形砌砖护圈，护圈内径比钻头直径大200mm，深一般为1．2～1．5m，然后使冲孔机就位，冲击钻应对准护圈中心，要求偏差不大于±20mm，开始低锤（小冲程）密击，锤高 0．4～0．6m，并及时加块石与粘土泥浆护壁,泥浆密度和冲程可按下表选用，使孔壁挤压密实，直至孔深达护简下3～4m后，才加快速度，加大冲程，将锤提高至1．5～2．0m以上，转入正常连续冲击，在造孔时要及时将孔内残渣排出孔外。
各类土层中的冲程和泥浆密度选用表
项
次
项 目
冲程
泥浆密度
备注
1
在护圈中及护筒刃脚下3m以内
0.9~1.1
1.1~1.3
土层不好时宜提高泥浆密度，必要时加入小片石和粘土块
2
粘土
1~2
清水
或稀泥浆，经常清理钻头上泥块
3
砂土
1~2
1.3~1.5
抛粘土块，勤冲勤掏渣，防塌孔
4
砂软石
2~3
1.3~1.5
加大冲击能量，勤掏渣
5
中风化泥质石灰岩
1~4
1.2~1.4
如岩层表面不平或倾斜，应抛入20～30crn块石使之略平，然后低锤快击使其成一紧密平台，再进行正常冲击，同时加大冲击能量，勤掏渣
6
塌孔回填重成孔
1
1.3~1.5
反复冲击，加粘土块及片石
3．冲孔时应随时测定和控制泥浆密度，每冲击1～2m深应排渣一次，并定时补浆，直至设计深度。排渣时，必须及时向孔内补充泥浆，以防亏浆造成孔内坍塌。
4．在钻进过程中每1～2m要检查一次成孔的垂直度。如发现偏斜应立即停止钻进，采取措施进行纠偏。对于变层处和易于发生偏斜的部位，应采用低锤轻击，间断冲击的办法穿过，以保持孔形良好。
5．成孔后，应用测绳下挂 0．5kg重铁航测量检查孔深，核对无误后，上报技术人员先进行验孔，自检合格后，请甲方及监理验收合格后进行清孔。可使用底部带活门的钢抽渣筒，反复掏渣，将孔底淤泥、沉渣清除干净。密度大的泥浆借水泵用清水置换，使密度控制在1．15～1．25之间。
6．清孔后应立即放人钢筋宠，并固定在孔口钢护筒上，使在浇灌混凝土过程中不向上浮起，也不下沉。钢筋笼下完并检查无误后，应立即浇筑混凝土，间隔时间不应超过4h，以防泥浆沉淀和塌孔。
7、混凝土浇筑：
1）、混凝土用导管在泥浆中灌注的由于导管内混凝土密度大于导管外的泥浆密度利用两者的压力差使混凝土从导管内流出在管口附近一定范围内上升替换掉原来泥浆的空间。
2）、水下浇筑混凝土应连续施工；导管底端应始终埋入混凝土中0.8～1.3m；不宜过深或过浅，导管的第一节底管长度应≥4m。
3）、在浇灌过程中导管不能作横向运动否则会使沉渣或泥浆混入混凝土内混凝土要连续灌筑不能长时间中断一般可允许中断5-- 10 分钟最长只允许中断20-- 30分钟为保持混凝土的均匀性混凝土搅拌好之后以1.5h 内灌筑完毕为原则。
4）、混凝土必须有良好的和易性，在规定的浇筑期间内，坍落度应为16～22cm；在浇筑初期，为使导管下端形成混凝土堆，坍落度宜为14～16cm。
5）、在浇灌过程中要经常测量混凝土灌注量和上升高度测量混凝土上升高度可用测锤。
6）、混凝土浇筑到桩顶时，应及时拔出导管。但混凝土的上顶标高一定要高出一个浮浆高度。
7）、钢筋笼起吊，因桩长超过20米，钢筋笼要分段制作，起吊时顶部要用一根横梁（常用脚手架钢管）其长度要和钢筋笼尺寸相适应，操作时钩吊住中间部位钢丝笼下端可系绳索用人力控制，起吊时不能是钢筋笼下端在地面上拖引以防造成下端钢筋弯曲变形，钢筋笼插入孔内后，用两根横梁架在孔口，第二节吊放时需接长下段钢筋笼要垂直悬挂在孔上，然后将上段钢筋笼垂直吊起上下两段钢筋笼成直线连接。
四、质量标准
（一）保证项目
1．灌注桩用的原材料和混凝土强度，必须符合设计要求和施工规范的规定。
2．成孔深度必须符合设计要求，沉渣厚度严禁大于100mm。
3．实际浇筑混凝土量严禁小于计算体积。
4．浇筑后的桩顶标高、钢筋笼（插筋）标高及浮浆的处理，必须符合设计要求和施工规范的规定。
（二）允许偏差项目
冲（钻）孔灌注桩的允许偏差及检验方法见下表。
冲（钻）孔灌注极的允许偏差及检验方法
项次
项目
允许偏差
检验方法
1
2
3
4

钢
筋
笼
主筋间距
±10
尺量检查
砸筋间距
±20
直径
±10
长度
±50
5
桩的位置偏移
泥浆护壁成孔灌注桩
垂直与桩基中心线
1~2跟桩
D/6且不大于200
拉线和尺量检查
单排桩
群桩基础的边桩
沿桩基中心
条形基础的桩
D/4且不大于300
群桩基础的中间桩
6
垂直度
H/100
吊线和尺量检查
注：1．D为桩的直径；H为桩长；2．检查数量：按桩数抽查10％，但不少于3根。
五、安全交底：
1、所有施工人员进入施工现场必须佩带安全帽。
2、班（组）长每天施工前必须开班前会，对当天所施工部位的安全要点进行讲解。
3、冲击成孔机械操作时应安放平稳，防止冲孔时突然倾倒或冲锤突然下落；造成人员伤亡和设备损坏。
4、采用泥浆护壁成孔，应根据设备情况、地质条件和孔内情况变化，认真控制泥浆密度流内水头高度、护筒埋设深度、钻机垂直度、钻进和提钻速度等，以防塌孔，造成机具塌陷。
5、冲击锤操作时，距落锤6m范围内不得有人员走动或进行其他作业，非工作人员不准进入施工区域内。
6、冲孔灌注桩在已成孔尚未灌注混凝土前，应用盖板封严，以免掉土或发生人身安全事故。
7、所有成孔设备，电路要架空设置，不得使用不防水的电线或绝缘层有损伤的电线。电闸箱和电动机要有接地装置，加盖防雨罩；电路接头要安全可靠，开关要有保险装置。
8、恶劣气候冲（钻）孔机应停止作业，休息或作业结束时，应切断操作箱上的总开关，并将离电源最近的配电盘上的开关切断。
9、混凝土灌注时，装、拆导管人员必须戴安全帽，并注意防止扳手、螺丝等掉入桩孔内；拆卸导管时，其上空不得进行其他作业，导管提升后继续浇注混凝土前，必须检查其是否垫稳或挂牢。
六、施工注意事项
1、冲击钻具应注意必须连接牢固，总重量不得超过钻机或卷扬机使用说明书规定的重量，钢丝绳不得超负荷使用，以免发生意外事故。
2、下钻时应注意先将钻头垂直吊稳后，再导正下入孔内。进入孔内后，不得松刹车，高速下放。提钻时应先缓慢提数米，未遇阻力后，再按正常速度提升。如发现有阻力，应将钻具下放，使钻头转动方向后再提，不得强行提拉。
3、钻进中，当发现塌孔、扁孔、斜孔时，应及时处理。发现缩颈时，应经常提动钻具，修护孔壁，每次冲击时间不宜过长，以防卡钻。
4、在浇灌过程中导管不能作横向运动否则会使沉渣或泥浆混入混凝土内。
5、混凝土应一次连续浇筑完成中间不能长时间中断。
签
字
栏
交底人

审核人

接受交底人
