17楼施工电梯拆除施工方案.doc

目 录
1 编制依据及引用标准 1
1.1公司《质量、安全健康、环境管理手册》2011年版 1
2 工程概况及施工范围 1
2.1工程概况 1
2.2施工范围 1
3 施工作业人员配备及人员资格要求 1
4 施工所需机械装备及工器具量具、安全防护用品配备 2
4.1施工所需机械装备及工器具量具 2
4.2安全防护用品配备 2
5 施工条件及施工前准备工作 2
5.1 MDG40/42龙门吊组合场设备设备拆卸摆放区域清理完毕。 2
5.2所有施工人员应熟悉本作业方案，参加技术交底，服从指挥。 2
5.3各岗位人员应熟练相应岗位技能和专业知识。 2
5.4各特种作业人员均应持证上岗。 2
5.5起重司索人员至少有1人能胜任班组长岗位，钳工、电工有1人胜任班组长岗位。 2
5.6所有人员都必须接受过三级安全教育，并经考试合格后方可上岗，特殊工种要持有劳动部门颁发的上岗许可证。 2
6 作业程序、方法及要求 2
6.1作业程序流程图 3
6.2作业方法及要求 3
7 质量控制及质量验收 4
7.1质量控制标准 4
7.2中间控制见证点设置 4
7.3中间工序交接点设置 4
7.4工艺纪律及质量保证措施 4
8 安全、文明施工及环境管理要求和措施 5
8.1施工人员应正确着装，并戴好安全帽，高处作业者应穿软底鞋，系安全带。 5
8.2非工作人员严禁进入施工现场。 5
8.3设备吊装就位时作业人员严禁站在起重臂及吊物之下，防止碰撞其它设备及物件等，以免发生人身伤亡或设备材料损坏事故。 5
8.4使用砂轮机及电火焊工具时应戴好防护眼镜；火焊皮带应用铁丝扎紧，防止皮带冲出伤人。 5
8.5使用焊机、砂轮机等电气设备时应防止触电事故的发生，电源盘等必须装备漏电保护器；下雨天应将电气设备等妥善盖好，以免沾水后漏电；严禁将电源线直接勾挂在闸刀上或直接插入插座内使用。 5
8.6使用榔头时不能戴手套，打锤时，甩转方向不得有人；使用撬棍等应防止摔跌。 5
8.7所有施工现场应保持整洁，垃圾、废料应及时清除，做到“工完、料尽、场地清”。 5
8.8吊装指挥应保持通讯畅通，指挥信号明确。 5
表8-1职业健康安全风险控制计划表（RCP） 6
表8-2环境因素及控制措施一览表 7

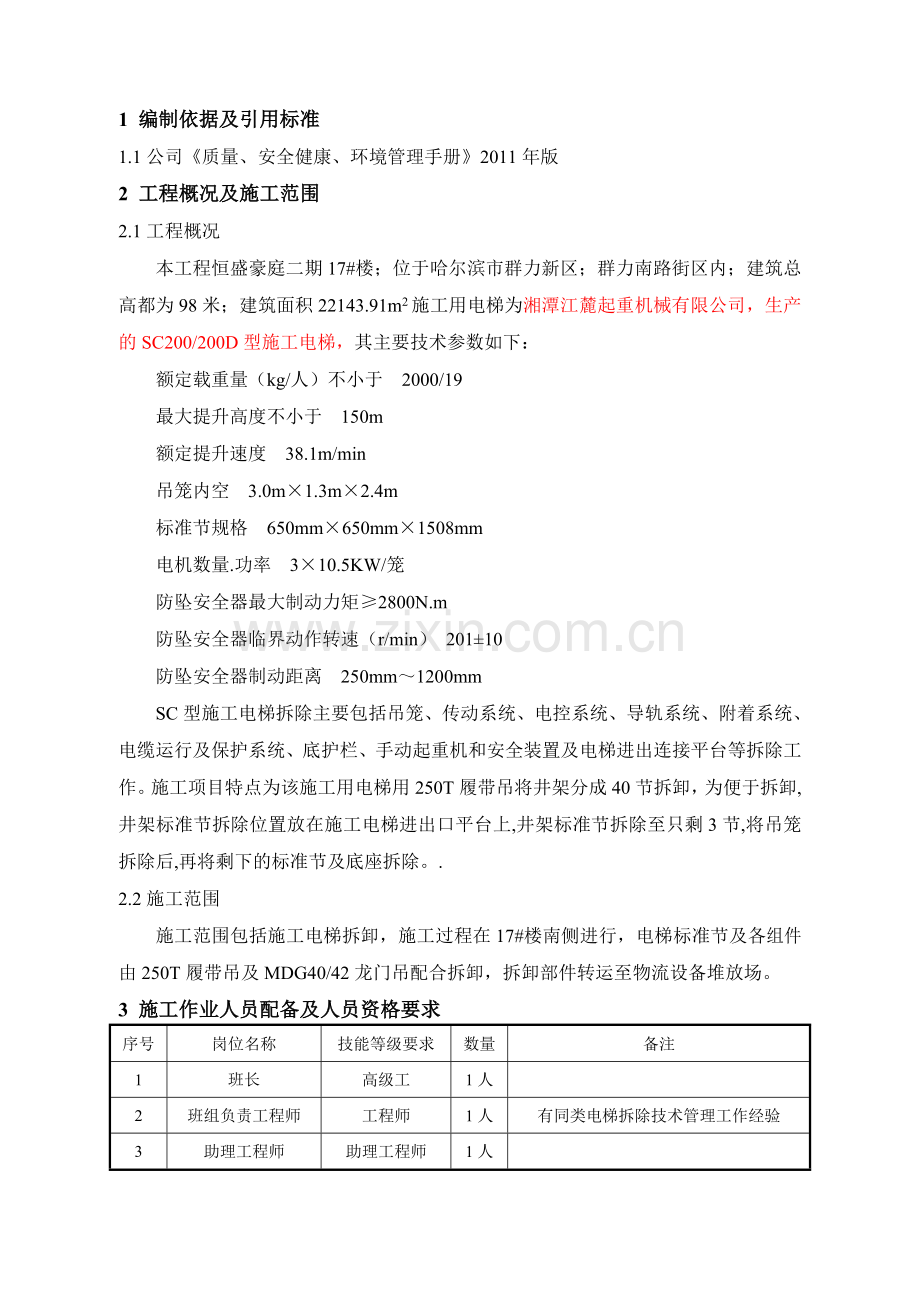

1 编制依据及引用标准
1.1公司《质量、安全健康、环境管理手册》2011年版
2 工程概况及施工范围
2.1工程概况
本工程恒盛豪庭二期17#楼；位于哈尔滨市群力新区；群力南路街区内；建筑总高都为98米；建筑面积22143.91m2施工用电梯为湘潭江麓起重机械有限公司，生产的SC200/200D型施工电梯，其主要技术参数如下：
额定载重量（kg/人）不小于 2000/19
最大提升高度不小于 150m
额定提升速度 38.1m/min
吊笼内空 3.0m×1.3m×2.4m
标准节规格 650mm×650mm×1508mm
电机数量.功率 3×10.5KW/笼
防坠安全器最大制动力矩≥2800N.m
防坠安全器临界动作转速（r/min） 201±10
防坠安全器制动距离 250mm～1200mm
SC型施工电梯拆除主要包括吊笼、传动系统、电控系统、导轨系统、附着系统、电缆运行及保护系统、底护栏、手动起重机和安全装置及电梯进出连接平台等拆除工作。施工项目特点为该施工用电梯用250T履带吊将井架分成40节拆卸，为便于拆卸,井架标准节拆除位置放在施工电梯进出口平台上,井架标准节拆除至只剩3节,将吊笼拆除后,再将剩下的标准节及底座拆除。.
2.2施工范围
施工范围包括施工电梯拆卸，施工过程在17#楼南侧进行，电梯标准节及各组件由250T履带吊及MDG40/42龙门吊配合拆卸，拆卸部件转运至物流设备堆放场。
3 施工作业人员配备及人员资格要求
序号
岗位名称
技能等级要求
数量
备注
1
班长
高级工
1人

2
班组负责工程师
工程师
1人
有同类电梯拆除技术管理工作经验
3
助理工程师
助理工程师
1人

4
组长
高级工
1人
有同类电梯拆除经验
5
主作业
中级工
1人

6
作业
初级工
1人

7
司索工

1人
具备相关的资质证，并有同类电梯拆除经验

4 施工所需机械装备及工器具量具、安全防护用品配备
4.1施工所需机械装备及工器具量具
序号
装备名称
规格
数量
备注
1
附壁吊
80t
1台

2
龙门吊
40t
1台

3
汽车吊
50t
1台

4
汽车
8t
1台

5
链条葫芦
1t
4个
经检验合格
6
常用钳工工具

1套
经检验合格
7
司索工

1人
有相关的资质证
4.2安全防护用品配备
4.2.1个人安全防护用品配备：安全帽、安全带等；
4.2.2施工区域安全防护用品配备：安全网、安全围栏等。
5 施工条件及施工前准备工作
5.1 MDG40/42龙门吊组合场设备设备拆卸摆放区域清理完毕。
5.2所有施工人员应熟悉本作业方案，参加技术交底，服从指挥。
5.3各岗位人员应熟练相应岗位技能和专业知识。
5.4各特种作业人员均应持证上岗。
5.5起重司索人员至少有1人能胜任班组长岗位，钳工、电工有1人胜任班组长岗位。
5.6所有人员都必须接受过三级安全教育，并经考试合格后方可上岗，特殊工种要持有劳动部门颁发的上岗许可证。

6 作业程序、方法及要求
6.1作业程序流程图
施工准备

施工电梯井架拆卸
底座拆卸
运送至仓库
见证点

6.2作业方法及要求
6.2.1拆卸前准备工作
6.2.1.1根据拆卸施工情况清理组合场区域，可适应履带吊及龙门吊吊装作业。在组合场腾出宽5m长10m场地作为拆卸临时存放点。
6.2.1.2架子搭设牢固可靠，拆卸过程有架子工专人配合。
6.2.1.3施工电梯拆卸前施工电梯通道用安全围栏封闭，非电梯拆除人员严禁入内。
6.2.2拆卸主要技术措施
6.2.2.1本施工电梯时平台共分32层，分40节拆除，拆卸过程为：
1、拆除第32层平台上第2节标准节至电梯井架顶端段标准节。
2、拆除第31层平台上第2节标准节至第32层平台上第2节标准节。
3、拆除30层至2层标准节。
4、拆除第一层平台上第2节标准节至第二层平台上第2节标准节。
5、拆除0m以上上第3节标准节至第一层平台上第2节标准节。
8、分别拆除电梯左右笼。
9、拆除最后3节标准节及施工电梯底座。
6.2.2.2拆卸前用250T履带吊吊挂好，将施工电梯左右笼开到与钢架连接支撑处，割掉支撑。再将电梯开至要松的井架螺栓处，松开标准节连接螺栓，吊走标准节段。
6.2.2.3临时平台拆除可采用方案，1）将平台割除后及电梯运至地面处
6.2.2.4氧气乙炔瓶分别放置在左右吊笼内，不得放在同一个吊笼内。
6.2.2.5施工电梯由专人操作，为防止过顶，长时间作业或停止作业时，应在顶部设置机械限位，防止误动作。
6.2.2.6为防止井架变形，拆吊下来的标准节段应用250T履带吊与40T龙门吊抬吊，用平板车运走。
7 质量控制及质量验收
7.1质量控制标准
7.1.1质量验收应优先以厂家图纸、说明书等技术檔为准，厂家技术要求不详的，参照规范、验标、精品工程暂行标准的有关规定执行。
7.1.2施工质量检验及评定标准
7.1.2.1施工电梯拆除 验评表自制
7.1.3施工电梯拆除完毕，应具备以下安装技术记录：
7.1.3.1施工电梯拆除零件清单
7.2中间控制见证点设置
无
7.3中间工序交接点设置
无
7.4工艺纪律及质量保证措施
7.4.1工艺纪律
7.4.1.1进入施工现场必须正确着装，起重臂下严禁站人。
7.4.1.2禁止任意在设备上打火或点焊。
7.4.1.3基建痕迹应及时消除，全过程做好维保。
7.4.1.4标准节拆卸及吊装时，严禁碰撞损坏。
7.4.1.5拆卸销轴及滚轮时，必须用铜棒垫住击打。
7.4.2质量保证措施
7.4.2.1所有的销轴、滚轮及螺栓等拆卸后，集中放置，摆放整齐有序，并做好保养的措施。
7.4.2.2拆卸的电缆做好标记统一存放，保护好线头(电控负责)。
7.4.2.3拆卸时未经技术人员批准不可擅自割除损坏设备。
7.4.2.4拆卸的部件摆放整齐有序。
7.4.2.5文明施工，保持施工现场干净整洁。
7.4.2.6作业完毕做到“工完料尽场地清”。
8 安全、文明施工及环境管理要求和措施
8.1施工人员应正确着装，并戴好安全帽，高处作业者应穿软底鞋，系安全带。
8.2非工作人员严禁进入施工现场。
8.3设备吊装就位时作业人员严禁站在起重臂及吊物之下，防止碰撞其它设备及对象等，以免发生人身伤亡或设备材料损坏事故。
8.4使用砂轮机及电火焊工具时应戴好防护眼镜；火焊皮带应用铁丝扎紧，防止皮带冲出伤人。
8.5使用焊机、砂轮机等电气设备时应防止触电事故的发生，电源盘等必须装备漏电保护器；下雨天应将电气设备等妥善盖好，以免沾水后漏电；严禁将电源线直接勾挂在闸刀上或直接插入插座内使用。
8.6使用榔头时不能戴手套，打锤时，甩转方向不得有人；使用撬棍等应防止摔跌。
8.7所有施工现场应保持整洁，垃圾、废料应及时清除，做到“工完、料尽、场地清”。
8.8吊装指挥应保持通讯畅通，指挥信号明确。

表8-1职业健康安全风险控制计划表（RCP）
职业健康安全风险控制计划表（RCP）
施工单位：苏中公司 作业项目：施工电梯拆除
序号
作业活动
危险/危害因素
目标和指针
控制措施
控制
方法
控制
时机
措施
执行人
签名
检查/
监督人
签名
备注
1
设 备吊 装
绑挂不当，起吊工具偏小；指挥失误
不发生机械设备损坏事故
选用合适的并检验合格的钢丝绳和卡环；吊挂正确的吊点
S
T
施工人员

班长/
安全员

2
升降电梯
冒顶
无机械伤害
施工电梯由专人操作长时间不施工时，应设置机械限位
S
T
施工人员

班长/
安全员

3
起 重指 挥
指挥信号传达不明确，指挥信号受环境影响严重
不发生误操作事故
作业前先检查通讯设备、设专人指挥、再设专人监护指挥操作
A
P
施工人员

班长/
安全员

4
设 备拆 卸
拆卸构件变形；拆卸方法不正确
不发生设备损坏及人身伤害事故
加强技术交底，拆卸时按要求施工，加强安全监督
S
T
施工人员

班长/
安全员

5
高 空作 业
未系安全带；高空坠物及坠落
不发生一般人身伤害事故
高空作业系好安全带，加强监督
S
T
施工人员

班长/
安全员

6
操作电梯
无关人员操作
不发生人身伤害
现场施工电梯拆除区域及围栏围好挂警未牌
A
P
施工人员

班长/
安全员

7
割除
发生火灾
不发生人身伤害
1.氧气乙炔瓶分笼布置氧气乙炔皮带接头扎紧。
2.切割部位下方作好隔离措施。
A
A
P
P
施工人员

班长/
安全员

8
脚手架搭设
架板绑扎不牢；无栏杆；材料缺陷
无人身伤害
加强检查，验收合格方可使用
A
D
施工人员

班长/
安全员

注：控制方法：W：见证： H：停工待检： S：连续监护： A：提醒： R：记录确认。
控制时机：P：作业开始前；D：每天至少一次；Z：每周一次（4Z每月一次，12Z：每季度一次）；T：活动连续过程或中断后重新开始作业。
表8-2环境因素及控制措施一览表
环境因素及控制措施一览表
施工单位：苏中公司 作业项目：施工电梯拆除
序号
作业活动
环境因素
环境影响类别
现行控制措施
措施执行人
签名
检查/监督人
签名
备注
输入
输出
1
施工
拆卸吊装
金属边角余料和垃圾
废旧钢材、构件
固废污染
1.在施工责任区内，要求每天一小清，每星期一大清，做到场地平整，道路畅通。
2.施工过程产生废料、杂物及时放入垃圾箱。
施工人员

班长/
安全员

2
施工
拆卸吊装
压缩气瓶及气体
乙炔泄漏
大气污染
1.使用割刀必须扎好皮带接头。
2.供气皮管不得有裂纹和漏气现象。
施工人员

班长/
安全员

3
施工
拆卸吊装
粉尘
粉尘
大气污染
作业人员应戴好防尘口罩
施工人员

班长/
安全员

4
施工
拆卸吊装
焊条
烟雾
焊条头
大气污染
固废污染
1.确保现场通风良好，电焊烟尘能及时排出。
2.对焊条头进行及时回收。
施工人员

班长/
安全员

5
施工
设备清理
汽油煤油破布
废油、废布
油类污染
布置废油桶，使用破布及时清理
施工人员

班长/
安全员
