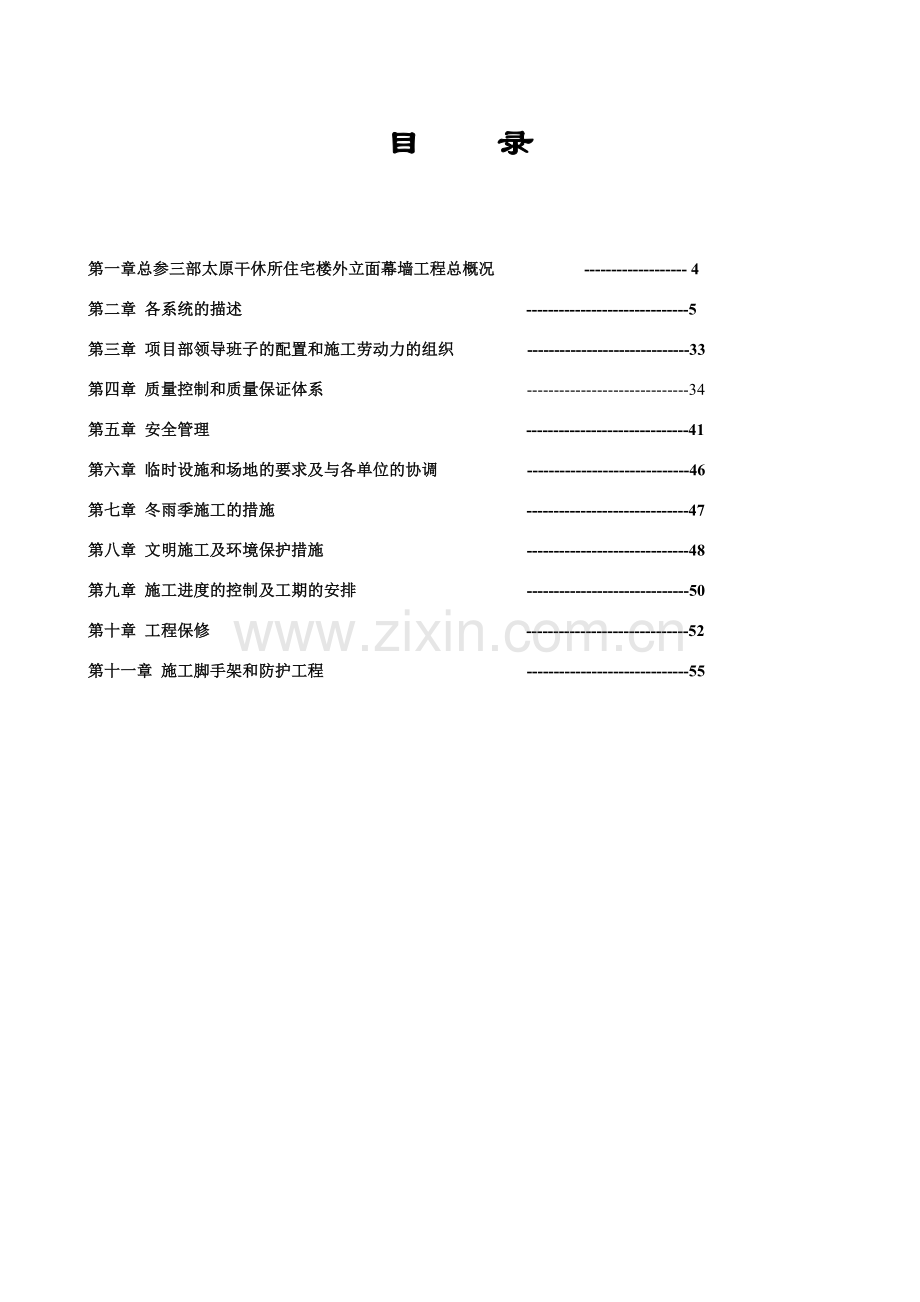

外立面幕墙工程施工组织设计.doc_第1页
第1页 / 共58页
外立面幕墙工程施工组织设计.doc_第2页
第2页 / 共58页
外立面幕墙工程施工组织设计.doc_第3页
第3页 / 共58页
外立面幕墙工程施工组织设计.doc_第4页
第4页 / 共58页
外立面幕墙工程施工组织设计.doc_第5页
第5页 / 共58页
点击查看更多>>
资源描述

1、目 录第一章总参三部太原干休所住宅楼外立面幕墙工程总概况 - 4第二章 各系统的描述 -5第三章 项目部领导班子的配置和施工劳动力的组织 -33第四章 质量控制和质量保证体系 -34第五章 安全管理 -41第六章 临时设施和场地的要求及与各单位的协调 -46第七章 冬雨季施工的措施 -47第八章 文明施工及环境保护措施 -48第九章 施工进度的控制及工期的安排 -50第十章 工程保修 -52第十一章 施工脚手架和防护工程 -55 施工组织方案编制的依据及国家标准规范总参三部太原干休所住宅楼幕墙施工图纸建筑结构荷载规范GB50009-2001建筑幕墙JG3035-1996金属与石材幕墙工程技术规

2、范JGJ133-2001玻璃幕墙工程技术规范JGJ102-2003金属幕墙工程技术规范JGJ122-2002建筑玻璃应用技术规程JGJ113-97铝及铝合金阳极氧化-阳极氧化膜的总规范GB8013-87钢结构设计规范GBJ50017建筑抗震设计规范GB50011建筑物防雷设计规范GB50057-94民用建筑电气设计规范JGJ/T16-92民用建筑隔声设计规范GBJ118-89民用建筑热工设计规范GB50176-93民用建筑施工设计规范GB50176-93建筑设计防火规范GBJ16-87高层民用建筑设计防火规范GB50045-95采暖通风与空气调节设计规范GBJ19-87钢结构抗震设计规划GBJ

3、11-89建筑结构静力计算手册(第二版)绝热用岩棉、矿棉及其制品GB/T11835-98碳素结构钢GB/T 700优质碳素结构钢技术条件GB/T 669铝合金建筑型材GB/T5237.1-5237.5铝及铝合金板材GB3380-83铝及铝合金产品加工的化学分析GB/T3190低合金高强度结构钢GB/T 1591浮法玻璃GB11614-1999钢化玻璃GB9963-99建筑玻璃应用技术规程JGJ113-97夹层玻璃GB9962-88中空玻璃GB11944-89幕墙用钢化玻璃与半钢化玻璃GB17841-1999优质碳素结构钢GB669-1999不锈钢冷轧钢棒GB3280-92不锈钢热轧钢棒GB42

4、37-92不锈钢冷加工钢棒GB4226-84不锈钢棒GB/T 1220连续热镀锌薄板和钢带GB2518-88全玻璃幕墙支撑装置GB8923-88多功能钢铁表面处理液通用技术条件GB/T12612-1990涂装前刚材表面锈蚀等级和除锈等级GB8923-88热喷涂金属表面预处理通则GB11373-89金属及其它无机覆盖层热喷涂锌、铝及其合金GB/T9793-1997硅酮建筑密封胶GB/T14683-93聚硫建筑密封胶JC483-92中空玻璃用弹性密封剂JC486-92建筑窗用弹性密封剂JC485-92建筑用硅酮结构胶GB16776-1997建筑橡胶密封垫预成实芯硫化的结构密封垫用材料GB107建筑

5、幕墙物理性能分级GB/T15225-94建筑幕墙空气渗透性能测试方法GB/T15226-94建筑幕墙风压变形性能测试方法GB/T15227-94建筑幕墙雨水渗透性能测试方法GB/T15228-94建筑装饰工程施工及验收规范JGJ73-91建筑装饰装修工程质量验收规范GB50210-2001装饰工程施工及验收规范GB50222-95玻璃幕墙工程质量检验标准JGJ/T139-2001建筑工程质量检验评定标准GBJ301-88钢结构工程质量检验评定标准GB50221-95涂装前的钢材表面锈蚀等级和防锈等级GB8923-88建筑钢结构焊接规程JGJ81-91钢筋砼高层建筑结构设计与施工规程JGJ3-9

6、1建筑施工高处作业安全技术规范JGJ80-91建筑密封材料试验方法GBT13477-92建筑装饰装修工程质量验收规范 GB 502102001建筑工程施工质量统一标准 GB 503002001建筑安装工程资料管理规程 GBJ01512003玻璃幕墙工程质量检验标准 JGJT 1392001其它相应技术规范:我公司 ISO9001 的质量手册及 ISO14001以及96 标准的环境管理手册和程序文件。第一章 总参三部太原干休所住宅楼外立面幕墙工程总概况建筑概况:本工程为总参三部太原干休所住宅楼工程,建筑基地位于太原市体育南路与坞城路北街的交叉口,建筑高度92.000米,总建筑面积49813.49

7、,建筑地下一层,地上28层。其中地下一层为汽车库、自行车库和设备用房;地上一、二层为商场,三至六层为办公用房,七至二十八层为A、B座两座塔式住宅。A座塔式住宅为一梯四户,B座塔式住宅为一梯六户,共220户,整体结构为框剪结构。外装修主要内容:一至六层裙楼东、北立面干挂石材、隐框玻璃幕墙。屋顶金属结构外包铝塑板造型。外装修铝塑板造型挑檐高度为25.9m。中间玻璃幕墙高度为24.5m,幕墙总面积为3400(其中玻璃幕墙约2200,石材幕墙约1200)铝塑板造型挑檐约264。第二章 各系统的描述第一节:框架式玻璃幕墙1概述:本工程所采用的框架式玻璃幕墙,为隐框玻璃幕墙。其构造特点是在施工现场将金属框

8、架、玻璃、安照图纸设计要求,以一定的顺序进行组装、安装和固定在主体结构上。玻璃幕墙通过金属框架把自身荷载和风荷载传递给主体结构。2主要材料1)铝型材:本工程采用国产优质生产的玻璃幕墙专用铝型材,隐框玻璃幕墙选用150及部分120系列专用铝型材。2)隐框玻璃幕墙玻璃:6+9A+5Vmm中空钢化镀膜玻璃,其中外片为6mm厚钢化镀膜玻璃,中间为9mm厚中空层,内片为5mm厚浮法白玻;外片玻璃采用钢化镀膜玻璃(颜色业主定),内片玻璃采用5 mm厚浮法白玻。3)铝塑板采用4厚氟碳喷涂面铝塑复合板(颜色业主定),内外层铝面不少于40丝。4)花岗岩板材为25厚,干挂石材骨架立挺采用8号槽钢,横撑采用10号槽

9、钢和125805厚不等边角钢,横梁采用5号角钢,干挂件采用宽度60-70厚度4的不锈钢干挂件,后置锚板采用200300、200250镀锌锚板。5)幕墙专用硅酮胶:本工程选用国产优质产品结构胶、耐侯密封胶。6)焊条:本工程选用国产优质产品天津大桥牌结J422系列焊条。7)其它五金件、密封胶条、双面胶条、泡沫棒等辅助材料,均选用国产优质产品。其它材料见施工图3主要材料的加工工艺及检测标准 a 铝合金型材的加工工艺:b 铝合金型材的加工、组装制作要点及检测标准本工程所采用的隐框玻璃幕墙构件的加工制作,应严格按设计施工图进行,必要时应对建筑物的主体进行复测,对主体结构设计不符时应及时调整幕墙的设计并及

10、时修改设计施工图,合理安排组织幕墙构件的加工组装。其所使用的所有材料和辅料都必须有产品合格证、产地证和检验证书,特别是主要部件,更要严格检查其质量(必要时作复检),检查出厂时间,存放有效期,严禁使用不合格和过期的材料。加工幕墙构件的设备和机具,应达到一定的加工精度和要求,定期进行检查和计量认证,以保证加工产品质量和精确度。其加工环境要求清洁、干燥、通风良好,温度也应满足加工的需要。对于硅酮结构密封胶的施工环境要求更为严格,要求清洁无尘,硅酮结构密封胶应打注饱满,不得使用过期的产品。铝型材的下料:(1) 铝型材下料前应进行校直调整;(2) 横梁的允许偏差为1mm,立柱的允许偏差为2mm,端头斜度

11、的允许偏差为-15。截料端头不应有加工变形;(3) 应严格按零件加工图下料,下料前必须认真看懂,理解加工图中各项技术指标及尺寸的含义,认真核对型材代号及断面形状,有疑问时及时向有关部门反映;(4) 当第一件材料下出后必须复查长度、角度等尺寸是否与图纸及偏差要求相符,下料过程中也要按比例(10%)进行抽查;(5) 操作过程中注意保护型材,防止表面擦伤、碰坏;下料后的半成品要合理堆放,注明所用工程名称、零件图号、长度、数量等标识。机械加工方面:(1) 玻璃幕墙结构杆件的孔位允许偏差为0.5mm,孔距允许偏差为0.5mm,累计偏差不应大于1mm;(2) 螺栓、铆钉的通孔尺寸偏差应符合现行国家标准紧固

12、件 铆钉用通孔GBT152.1的规定;(3) 沉头螺钉的沉孔尺寸偏差应符合现行国家标准沉头用沉孔GBT152.2的规定;(4) 园柱头、螺栓的沉孔尺寸偏差应符合现行国家标准紧固件园柱头用沉孔GBT152.3的规定; (5) 应严格按材料加工图尺寸加工,开机前必须认真看懂、理解加工图中的各项技术指标及尺寸的含义,认真核对材料代号及断面形状,数量,有疑问时及时向有关部门反映;(6) 根据加工图的各项技术指标、加工精度,合理选用刀具、模具及设备,确保加工和精确度;(7) 根据加工要求准确划线定位,加工出的第一件产品应复查各项技术指标是否与图纸及偏差要求相符,加工过程中也要反复抽查;(8) 加工过程中

13、注意保护型材,防止损伤;加工出的产品要合理堆放,做足标识。玻璃加工注意事项1. 钢化玻璃不允许在现场切割,而应按设计尺寸在工厂进行。钢化玻璃的热处理必须在玻璃切割、钻孔、挖槽等加工完毕后进行。2. 玻璃切割后,边缘不应有明显的缺陷,其质量要求应符合表2-17的规定。缺 陷允 许 程 度说 明明显缺陷不允许明显缺陷指:麻边、崩边 5mm、崩角 5mm崩 块b 10mm,b tb1 10mm,b1 td 2mm崩块范围:长 b宽 b1深 d玻璃厚度为t切 斜斜度 140缺 角 5mm3. 经切割后的玻璃,应进行边缘处理(倒棱、倒角、磨边),以防止应力集中而发生破裂。4. 中空玻璃、圆弧玻璃等特殊玻

14、璃应由专业的厂家进行加工。5. 玻璃加工应在专用的工作台上进行,工作台表面应平整,并有保护装置;在加工过程中注意保护,防止玻璃损伤和割伤操作者;加工后的玻璃要合理堆放,并做好标记,注明所用工程名称、尺寸、数量等。铝合金型材表面处理阳极氧化的技术要求:阳极氧化、着色型材。GB/T5237.2-2000对阳极氧化膜的质量规定如下: 基材质量、产品的化学成分、力学性能应符合GB/T5237.1规定。 产品的尺寸允许偏差(包括氧化膜在内)应符合GB/T5237.1的规定。 阳极氧化膜的厚度级别应按下表的规定执行: 阳极氧化的厚度级别应根据使用环境加以选择,可参考下表的规定: 氧化膜的封孔质量采用磷铬酸

15、侵蚀质量损失法试验,失重不大于30mg / dm2。 电解着色、有机着色的型材,其氧化膜颜色,应符合供需双方协商认可的实物标样及允许偏差。非装饰面上允许有轻微的颜色不匀,不匀度由供需双方协商。 氧化膜的耐候性采用313B荧光紫外灯人工加速老化试验,经300h连续照射后,电解着色膜色差至少应达到1级,有机着色膜色差至少应达到2级。具体色差级别应根据颜色的不同,由供需双方协商确定。 外观质量:产品表面不允许有电灼伤、氧化膜脱落等影响使用的缺陷。距型材端头80mm以内允许局部无膜或电灼伤。氟碳喷涂、粉体喷涂生产工艺:表面处理的颜色:根据业主选定的色板喷涂的厚度:2550供应商油漆和粉体的质保年限:1

16、0年保质期氟碳喷涂和粉体喷涂的质量控制项目:(2) 来料先检查其表面状态,如不良,则在吊挂前送至打麿处理表面缺陷;(3) 工件经打磨后获得无划痕的光洁表面。同时确定没有因“过度打磨”,可能导致涂装后出现表面不均效果;(4) 全部工件应适当的吊装,降低在涂装过程中的困难、消耗,从而获得均匀的涂装效果;(5) 进入预处理工序前,操作员需检查并确保所有工件吊挂正确且无表面缺陷;(6) 预处理后的工件必须是无水印、无氧化层、清洁的金属表面;(7) 肉眼检查工件表面之铬化膜效果;(8) 预处理的最后两槽清洗步骤,必须处理妥当,任何的污物将影响涂层的性能;(9) 浸渍时间被控制在操作范围内,预处理槽液的化

17、学分析是保证全部化学品槽均处于正常的工作条件,连续搅拌和溢流是对所有清洗槽是必须的;(10) 脱水炉空气温度维持在80-100之间;(11) 所有工件确保无水份且在涂装前冷却至室温;(12) 所有可能存在的污物如灰尘、污垢、油、化学污物等必须除去,确保涂层不被污染;(13) 所有涂装工件的见光面,其边缘、角位、拆边、孔位等应仔细检查。确保所 有工件涂层膜厚度正确且没有下垂现象存在。其挥发时间不少于7分钟;(14) 控制烘烤炉空气温度使之达到金属受热要求的温度,氟碳涂装控制在232-245,而粉体涂装则控制在180-200;(15) 所有工件需经检查,检查标准根据AAMA605.98执行;(16

18、) 所有工件以防护材料包装妥当并贮存在适宜的区域,等待出货。隐框幕墙玻璃与铝框的装配1. 在水平力(风和地震)作用下,玻璃幕墙会随主体结构产生侧移。如果玻璃与铝框之间没有空隙或空隙留得过小,则铝框会挤压玻璃而使玻璃破碎。此外,考虑到玻璃和铝型材的热胀冷缩现象,玻璃与铝框之间也要有一定的空隙。2. 单层玻璃及中空玻璃与铝框玻璃槽口的装配间隙应符合行业标准玻璃幕墙工程技术规范JCJ 102的规定。3. 玻璃与铝框装配时,在每块玻璃的下边应设置两个或两个以上的垫块支承玻璃,玻璃不得直接与铝框接触。垫块应由橡胶制成,必须耐老化,能保持弹性。4. 玻璃与铝框之间的装配间隙必须用建筑密封材料予以密封,并要

19、求注胶均匀、密实、无气泡;注胶后应立即刮去多余的密封胶,并使密封胶胶缝表面平滑。5. 当玻璃与铝框之间的间隙太深时,应先用聚氯乙烯发泡条填塞后,再注密封胶。隐框玻璃幕墙组件的注胶:(1) 一般要求:应设置专门的注胶间,要求清洁无尘、无火种,通风良好,并备置必要的设备,使室内温度控制在510C8之间,相对湿度控制在35%-75%之间;注胶操作者必须接受专门的业务培训,并经实际操作考核合格,方可持证上岗操作;严禁使用过期的结构硅酮密封胶;未做相容性试验、蝴蝶试验等相关检验的产品,严禁使用,且全部检验参数合格的结构硅酮密封胶方可使用;对注胶处的铝合金型材表面处理的粉体和玻璃表面的膜层的牢固程度,必须

20、进行一定的检验;严格按标准、规范、设计图纸及工艺规程的要求,采用清洁剂、清洁用布、保护带等辅助材料。(2) 注胶处基材的清洁:清洁是保证幕墙玻璃与铝合金型材粘结力的关键工序,也是玻璃幕墙安全性、可靠性的主要技术措施之一;所有与注胶有关的施工表面都必须清洗,保持清洁、无灰、无污、无油、干燥;注胶处基材的清洁,对于非油性污染物,通常须用乙丙醇溶剂;对于油污染物,通常采用二甲苯溶剂;清洁用布应采用干净、柔软、不脱毛的白色或原色棉布。清洁时,必须将清洁剂倒在清洁布上,不得将布蘸入放清洁剂的容器内,以免造成整个溶剂污染;清洁时采用“两次擦“工艺进行清洁,即用带溶剂的布顺一个方向擦拭后,用另一块干布在溶剂

21、挥发前擦去未挥发的溶剂、松散物、尘埃、油渍和其它脏物,第二块布脏后应立即更换;清洁后,已清洁的部位决不允许再与手或其它污染源接触,否则要重新清洁,特别是在搬运、移动和粘贴双面胶时一定要注意。同时,清洁后的基材要求必须在15min30min内进行注胶,否则要进行第二次清洁。(3) 双面胶条的粘接:双面胶条粘接的施工环境应保持清洁、无灰、无污,粘贴前应按设计要求核对双面胶条的规格、厚度,双面胶条厚度一般比注胶胶缝厚度厚1MM,这是因为玻璃放上后,双面胶条要被压缩10%;按设计图纸确认铝框的尺寸形状无误后,按图纸要求在铝框上正确位置粘贴双面胶条,粘贴时,铝框的位置最好用专用夹具固定;粘贴双面胶条时,

22、应使胶条保持直线,用力下按胶条紧贴铝框,但手不可触及铝型材的粘贴面;在放上玻璃之前,不要撕掉胶条的隔离纸,以防止胶条另一粘胶面被污染;按设计图纸确认铝框的尺寸形状与玻璃的尺寸无误后,将玻璃放到胶条上一次成功定位,不得来回移动玻璃,否则胶条上的不干胶粘在玻璃上,将难以保证注胶后结构硅酮密封胶的粘接牢固性,如果万一不干胶粘到已清洁的玻璃上,应重新清洁;玻璃与铝框的定位误差应小于 1.00mm,放玻璃时,注意面的位置是否按设计要求正确放置;玻璃固定好后,及时将铝框玻璃组件移至注胶间,并对其形状尺寸进行最后的校正;摆放时应保证玻璃面的平整,不得有玻璃弯曲现象。(4) 混胶与检验:常用硅酮结构密封胶有单

23、组份和双组份两种类型。单组份在出厂时已配制完成,灌装在塑料筒内,可直接使用,多用于小批量幕墙生产或工地临时补胶,但由于从出厂到使用中间环节多,有效期相对较短,局限性较大;一般最常用的是双组份,双组份由基剂和固化剂组成,分装在铁桶中,使用时再组合;双组份结构胶在玻璃单元板块制作注胶间内进行混胶,固化剂和基剂的比例必须按有关规定,并注意区分是体积比还是重量比;双组份硅酮密封胶应采用专用的双组份硅酮打胶机进行混胶,混胶时,应先按照打胶机的说明清洗打胶机,调整好注胶嘴,然后按规定的混合比装上双组份密封剂进行充分地混合;为控制好密封剂的混合清况,在每次混胶过程中应留出蝴蝶试样和胶杯拉断试样,及时检查密封

24、胶的混合情况,并做好当班记录;蝴蝶试验是将混合好的胶挤在一张白纸上,胶堆直径约20mm,厚约15mm,将纸折叠,折叠线通过胶堆中心,然后挤压胶堆至3mm4mm厚,摊开白纸,可见堆形8字形蝴蝶状。如果打开后发现胶块有白色斑点、白色条纹,则说明结构胶还没有充分混合,不能注胶,一直到颜色均匀、充分混合才能注胶。在混胶过程中都要将蝴蝶试样编号记录;胶杯试验是用来检验双组份密封胶基剂与固化剂的混合比的。在一小杯中装入3/4深度混合后的胶,插入一根小棒或一根压舌板,每5min抽一次棒,记录每一次抽棒时间,一直到胶被扯断为止,此时间为扯断时间;正常的扯断时间为20min45min,混胶中应调整基剂和固化剂的

25、比例,使扯断时间在上述范围内。(5) 注胶:注胶前应认真检查、核对结构胶是否过期,所用结构胶牌号是否与设计图纸要求相符,玻璃、铝框是否与设计图纸一致,铝框、玻璃、双面贴是否通过相容性试验,注胶施工环境是否符合规定;玻璃幕墙结构胶必须用机械注胶,注胶要按顺序进行,以排走注胶空隙内的空气;注胶枪枪嘴应插入适当深度,使结构胶连续、均匀、饱满地注入到注胶空隙内,不允许出现气泡;在接合处应调整压力保证该处有足够的结构胶;在注胶过程中要注意观察结构胶的颜色变化,以判断结构胶的混合比的变化,一旦结构胶的混合比发生变化,应立即停机检查,并应将变化部位的胶体割去,补上合格的结构胶;注胶后应用刮刀压平,刮去多余的

26、结构胶,并修整其外露表面,使表面平整光滑,缝内无气泡;压平和修整的工作必须在所允许的施工时间内进行,一般在10min20min以内;对注胶和压胶过程中可能导致玻璃或铝框污染的部位,应贴美纹纸进行保护;刮胶完成后应立即将保护纸去除;对于需要补填结构胶的部位,应清洁干净并在允许的施工时间内及时补填,补填后仍要刮平、修整;进行注胶时应及时做好注胶记录,记录应包括如下内容:注胶日期结构胶的型号、大小桶的批号、桶号双面胶带的规格清洗剂规格、产地、领用时间注胶班组负责人、注胶人、清洗人姓名工程名称、组件图号、规格、数量(6) 静置与养护注完胶的玻璃组件应及时移至静置场静置养护。静置养护场地要求:温度为50

27、C300C、相对湿度为35%75%、无油污、无大量灰尘,否则会影响结构密封胶的固化效果。双组份结构密封胶静置3d 5d后,单组分结构密封胶静置7d后才能运输,所以要准备足够面积的静置场地。玻璃组件的静置可采用架子或地面叠放,当大批量制作时以叠放为多,叠放时一般应符合下述要求:玻璃面积2m2,每垛堆放不得超过12块;玻璃面积2m2,每垛堆放不得超过6块;如为中空玻璃则数量减半,特殊情况需另行处理。叠放时每块之间必须均匀放置四个等边立方体垫块,垫块可采用泡沫塑料或其他弹性材料,其尺寸偏差不得大于0.5mm,以免使玻璃不平而压碎。未完全固化的玻璃组件不能搬运,以免粘结力下降;完全固化后,玻璃组件可装

28、箱运至安装现场,达到结构密封胶的粘结强度后方可安装施工。注胶后的成品玻璃组件应抽样作切胶检验,以进行检验粘接牢固性的剥离试验和判断固化程度的切开试验;切胶检验应在养护4d后至耐候密封胶打胶前进行,抽样方法如下:100樘以内抽2件;超过100樘加抽1件;每组胶抽查不少于3件;按以上抽样方法抽检,如剥离试验和切开试验有一件不合格,则加倍抽检,如仍有不合格,则此批产品视为不合格品,不得出厂安装使用。注胶后的成品玻璃组件可采用剥离试验结构密封胶的粘结牢固性。试验时先将玻璃和双面胶条从铝框上拆除,拆除时最好使玻璃和铝框上各粘拉一段密封胶,检验时分别用刀在密封胶中间层切开50mm,再用手拉住切口的胶条向后

29、撕扯,如果沿胶体中撕开则为合格,反之,如果在玻璃或铝材表面剥离,而胶体未破坏则说明结构密封胶粘结力不足或玻璃、铝材喷粉层不合格,成品玻璃组件不合格。切开试验可与剥离试验同时进行,切开密封胶的同时注意观察切口胶体表面,表面如果闪闪发光,非常平滑,说明尚未固化,反之,表面平整、颜色发暗,则说明已完全固化,可以搬运安装施工。6玻璃幕墙材料的运输和贮存方法及注意事项(17) 玻璃幕墙材料完成加工和组装后,应是清理干净的合格的产品,组件四个角位用厚纸皮包装;(18) 材料应呈长度方向运输和贮存;(19) 产品在搬运过程中要保护注意产品的标识,以免现场混淆;(20) 在装车运输过程中不允许与其它材料混装,

30、以免产生串滑而损伤单元组件;(21) 装车后应严格检查材料的规格、数量,列出运输清单;(22) 在材料的保护、隔离、紧密、货单完整清晰后,材料应与车辆捆扎牢固;(23) 运输中应尽量保持行车平稳,以保证材料在运输途中不被损坏;(24) 工地摆放时仍应场地要开濶,若因场地较小,则应现场少量存贮;(25) 摆放场地要平整,材料底部应用方木垫好;(26) 储存地点应具有一定的面积和空间,满足三维方向的摆放要求;(27) 储存环境不可露天,具有防雨防雪功能;(28) 应干燥、通风,空气酸碱度为中性,无腐蚀性;(29) 储存地点应具有防火、防盗设施。7玻璃幕墙-工地安装需使用的工具序号机械或设备名称规格

31、型号数量产地制造年份额定功率(KW)备注1.电钻2X70520上海20032.金属切割机400RE2上海200443.角磨光机42-404上海20054.电焊机BX131510上海20065. 51T手拉葫芦PHSE3上海20066.配电箱HS8上海20057.气割工具PD60-3802上海20068.电 锤BOLE20江苏20069.铆钉枪3014上海2003年1月10.胶 枪4山西2004年10月11.修边机22005年5月12.电动切割机4浙江2006年3月13.梅花板手202002年9月14.冲击钻5上海2004年4月15.气割枪22002年1月16.靠 尺102003年8月17.水平

32、尺102002年6月18.5米钢卷尺1上海2003年2月根据施工采用的施工方案,安排施工进度,确定施工机械及仪器的类型、数量和进场时间,编制施工器具的需求量计划。本工程施工现场拟用设备及工具一览表详见如下:19.铅垂仪PD31日本2004年2月20.水平仪DS23-12北光2005年2月21.50米钢卷尺2上海2005年3月22.接地电阻测试仪ZC29B1上海2006年10月23.台钻IE241上海2005年2月24.切割机ZG2-150B1上海2005年3月25.226.27.28.8玻璃幕墙的施工程序和检测方法(1)施工程序:(2)后置埋件的安装 a. 本工程属于后置埋件,先用优质2002

33、508、2003008热镀锌钢板,四拉调节孔,对角使用2个&12120优质国标膨胀栓及2个&12160优质国产化学锚栓。 b. 本工序第一次放线后方可进行,第一步,按图纸每层确定基准线,第二步划好水平线和垂直线,每排埋件应在同一水平线,误差应控制在630内,纵向误差应控制在620内c. 打孔安装划出每块埋件位置后用电锤打孔,打孔应选用相对应规格型号的钻头,膨胀栓孔径为16,误差为60.5,孔深为130150;化学栓孔径为14,误差为60.5,孔深为120140。打好孔后,首先用空压机(或皮老虎)进行清洁处理,确认孔内无灰尘后方可放入化学药管,然后用大功率电钻慢慢推进锚杆丝,锚杆丝推入深度控制在

34、警示位,误差在65内,待凝固后方可上埋板拧紧螺丝。膨胀栓应保护好丝口,后用鎯头打击到位,拧紧螺丝再向内打击再拧紧,然后退出螺帽,放入埋件并按基准线调节到位,紧固螺母至相应扭力。再敲打埋件,再紧固,后清理材料至垃圾回收点。d. 试验:后置埋件应做拉拔试验,本工序完工后由专职机构分三组抽检,合格后出书面证明书。(3)测量放线定位:a测量放线根据幕墙分格大样图和土建单位给出的标高控制点、进出口线及轴线位置,采用重锤、钢丝线、测量器具及水平仪等测量工具在主体结构上测出幕墙平面、立柱、分格及转角基准线,并用经纬仪进行调较、复测。幕墙分格轴线的测量放线应与主体结构测量放线相配合,水平标高要逐层从地面引上,

35、以免误差累积。误差大于规定的允许偏差时,包括垂直偏差值,应经监理、设计人员的同意后,适当调整幕墙的轴线,使其符合幕墙的构造需要。对高层建筑的测量应在风力不大于四级的情况下进行,测量应在每天定时进行。质量检验人员应及时对测量放线情况进行检查,并将其查验情况填入记录表。在测量放线的同时,应对预埋件的偏差进行检验,其上、下、左、右偏差值不应超过45mm,超差的预埋件必须进行适当的处理后方可进行安装施工,并把处理意见上报监理、业主和公司相关部门。质量检验人员应对补埋件的偏差情况进行抽样检查,抽检量应为幕墙补埋件总数量的5%以上且不少于5件,所检测点不合格数不超过10%,可判为合格。b放线定位放线是指将

36、骨架的位置弹到主体结构上。这项工作也是为了确保玻璃幕墙位置准确的准备工作。只有准确地将设计要求反映到结构的表面,才能保证设计意图。放线工作应根据土建单位提供的中心线及标高控制点进行。因为玻璃幕墙设计一般是以建筑物的轴线为依据的,玻璃幕墙的布置应与轴线取得一定的关系。所以,放线应首先弄清楚建筑物的轴线。对于所有的标高控制点,均应进行复较。对于由横竖杆件组成的幕墙骨架,一般先弹出竖向杆件的位置,然后再将竖向杆件的锚固点确定。再将横向杆件弹到竖向杆件上。放线是玻璃幕墙施工中技术难度较大的一项工作,它除了充分掌握设计要求外,还需具备丰富的工作经验。因为有些细部构造处理,设计图纸有时交待的并不十分明确,

37、而是留给操作人员结合现场情况具体处理。特别是玻璃面积大、层数较多的高层建筑或超高层建筑玻璃幕墙,其放线难度更大一些,精度要求更高一些。(3) 连接件安装玻璃幕墙的连接件是指固定玻璃幕墙竖龙骨与结构相连接的材料,要求其三维方向定位准确,有效连接牢固。挂件连接件安装允许偏差见下表:连接件安装允许偏差(mm)序号项 目允许偏差检查方法1标高1.0 (有上下调节时2.0)水准仪2连接件两端点平行度1.0钢尺3距安装轴线水平距离1.0钢尺4垂直偏差(上、下两端点与垂线偏差,包括前、后左右两维)1.0钢尺5两连接件连接点中心水平距离1.0钢尺6相邻三连接件(上下、左右)偏差1.0钢尺7连接件孔(槽)直径(

38、宽度)+ 0.40+ 0.10塞规轴(板)直径(厚度)- 0.10- 0.40插孔(槽)件 直径(厚、宽度)+ 0.40 - 0.10 + 0.10 - 0.40 (4) 竖框安装根据放线的具体位置,进行骨架安装。用膨胀螺栓通过连接件将骨架与主体结构连接。这种方法要注意保证膨胀螺栓埋入深度,因为膨胀螺栓的拉拔力大小,与埋入的深度有关。这样,就要求用冲击钻在混凝土结构上钻孔时,按要求的深度钻孔。当遇到钢筋时,应错开钢筋位置,另择孔点。连接件通常用型钢加工成形,其形状可因不同的结构类型、不同的骨架形式、不同的安装部位而有所不同。但不论何种形状的连接件,均应固定在结实、坚固的位置上。待连接件固定后,

39、可以安装骨架。一般先安装竖向杆件,因为竖框与主体结构相连,竖框就位后,可安装横梁。a 施工准备应注意骨架(竖框、横梁)本身的处理。要注意骨架氧化膜的保护,在与混凝土直接接触的部位,应对氧化膜进行防腐处理。铝合金骨架,由于是空腹薄壁构件,其连接不能简单地对接,而是采用连接件,分别穿进上、下杆件的端部,然后再用螺栓拧紧。b施工安装要点竖框安装的准确性和质量,将影响整个玻璃幕墙的安装质量,是幕墙施工安装的关键之一。竖框一般根据施工及运输条件,可以是一层楼高为一整根,长度可达到7.5m,接头应有一定空隙。采用套筒连接,可适应和消除建筑挠度变形和温度变形的影响;连接件与补埋件的连接,可采用间隔的铰连和钢

40、接构造,铰接仅抗水平力,而钢接除抗水平力外,还应承担垂直力并传给主体结构。立柱安装前应认真对立柱的规格、尺寸、数量、编号是否与施工图纸相一致;施工人员必须进行有关高空作业的培训后,方可进入施工现场施工。施工时严格执行国家有关劳动、卫生法规和现行行业标准建筑施工高处作业安全技术规范JGJ80的有关规定,注意在风力超过6级时,不允许进行高空作业。应将竖框先与连接件连接,然后连接件再与主体补埋件连接,并进行调整和固定竖框,安装标高偏差不应大于3mm,轴线前后偏差不应大于2mm,左右偏差不应大于3mm。同时注意误差不得积累,且开启窗处为正公差。相邻竖框安装标高偏差不应大于3mm,同层竖框的最大标高偏差

41、不应大于3mm,相邻竖框的距离偏差不应大于2mm。竖框安装的允许偏差及检查方法还应符合下表的规定:项目尺寸范围允许偏差检查方法竖框垂直度高度 30 m 时10用经纬仪或激光仪高度 60 m 时15高度 90 m 时20高度 90 m 时25竖框直线度33 m 靠尺、塞尺竖框外表面平面度相邻三立柱 90 m 时 10竖框与连接件(支座)接触面之间一定要加防腐隔离垫片。竖框按偏差要求初步定位后,应进行自检,对不合格的应进行调校修正。自检合格后,再报质检人员进行抽检,抽检数量应为竖框总数量的5%以上,且不少于5件。抽检合格后才能将连接件(支座)正式焊接牢固,焊缝位置及要求按设计图纸规定,焊缝高度7m

42、m,焊接质量应符合现行国家标准钢结构工程施工及验收规范;焊接好的连接件必须采取可靠的防腐措施。如有特殊要求,须按要求处理。玻璃幕墙竖框安装就位、调整后应及时固定。玻璃幕墙安装的临时螺栓等在构件安装、就位、调整、固定后应及时拆除。焊工为特殊工种,需经专业安全技术学习和训练,考试合格,获得“特殊工种操作证”后,方可独立工作。焊接场地必须采取防火、防爆安全措施后,方可进行操作。焊件下方应设置接火斗和安排看火人,操作者操作时戴好防护眼镜和面罩;电焊机接地零线及电焊工作回线必须符合有关安全规定。竖框安装牢固后,必须取掉上下两竖框之间用于定位伸缩缝的标准块,并在伸缩缝处打密封胶。(5) 横梁安装a 框与横梁连接方式横向杆件横梁的安装,宜在竖向杆件竖
