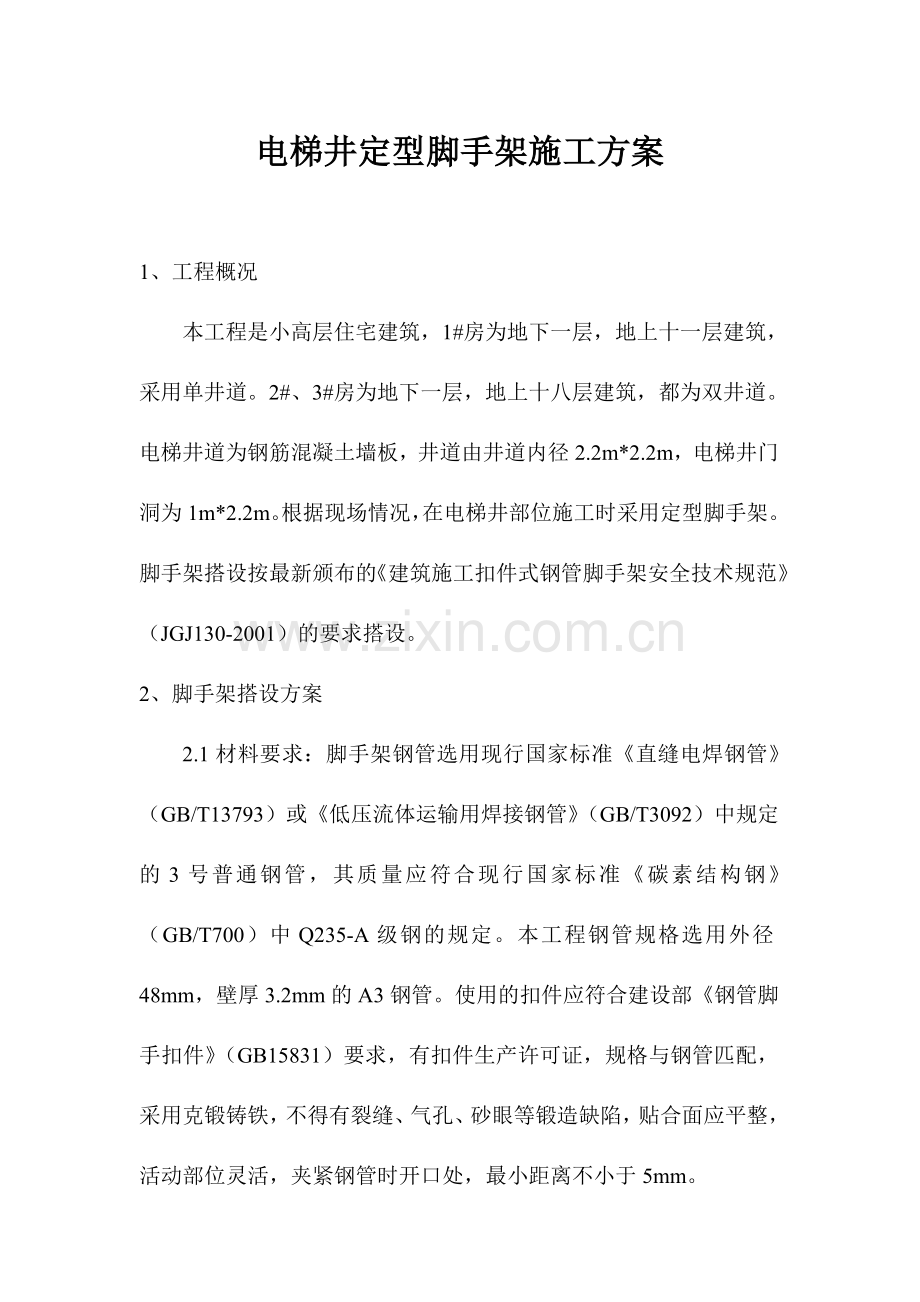

电梯井定型脚手架施工方案

1、 工程概况
本工程是小高层住宅建筑，1#房为地下一层，地上十一层建筑，采用单井道。2#、3#房为地下一层，地上十八层建筑，都为双井道。电梯井道为钢筋混凝土墙板，井道由井道内径2.2m*2.2m，电梯井门洞为1m*2.2m。根据现场情况，在电梯井部位施工时采用定型脚手架。脚手架搭设按最新颁布的《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的要求搭设。
2、 脚手架搭设方案
2.1材料要求：脚手架钢管选用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体运输用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。本工程钢管规格选用外径48mm，壁厚3.2mm的A3钢管。使用的扣件应符合建设部《钢管脚手扣件》（GB15831）要求，有扣件生产许可证，规格与钢管匹配，采用克锻铸铁，不得有裂缝、气孔、砂眼等锻造缺陷，贴合面应平整，活动部位灵活，夹紧钢管时开口处，最小距离不小于5mm。

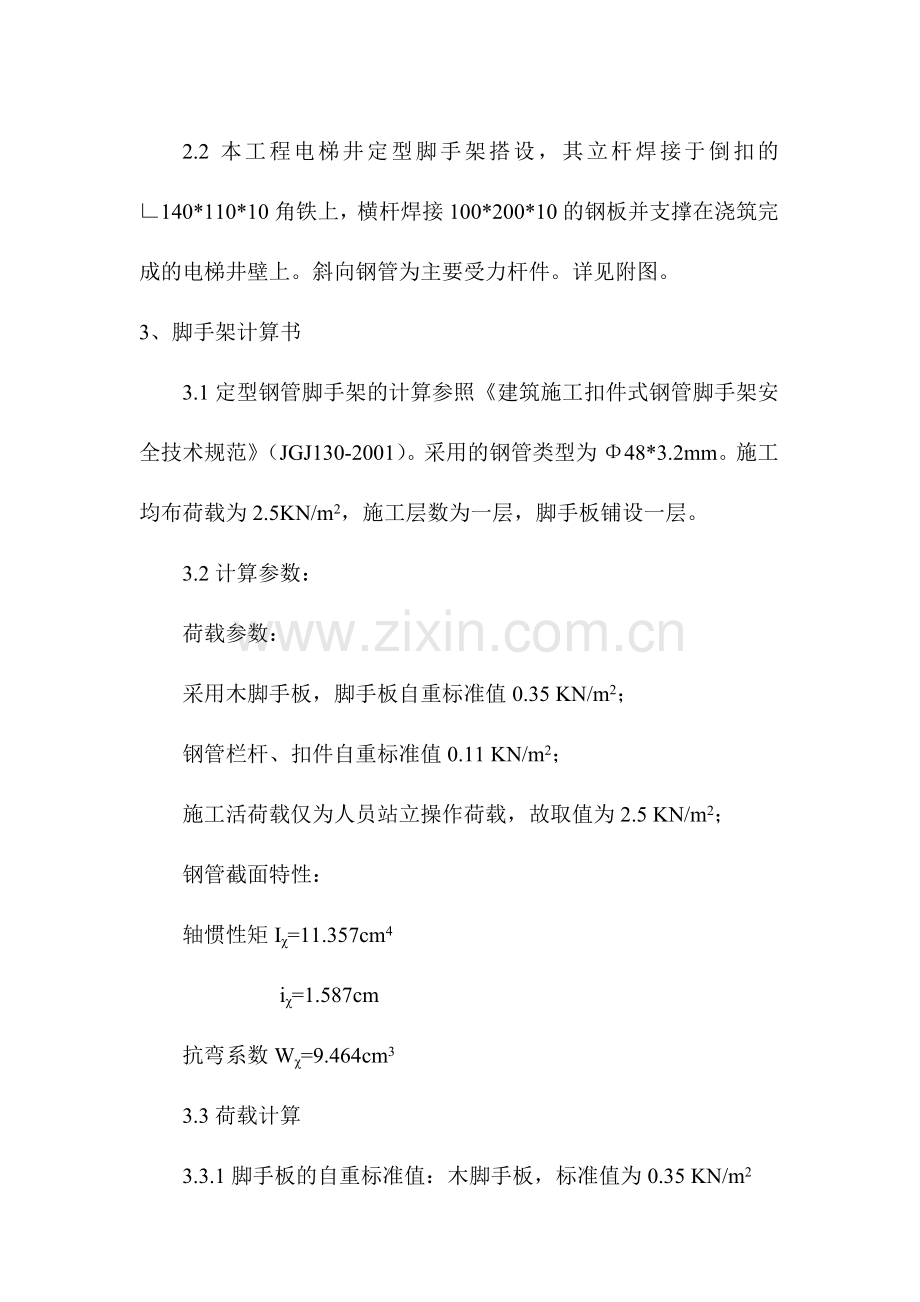

2.2本工程电梯井定型脚手架搭设，其立杆焊接于倒扣的∟140*110*10角铁上，横杆焊接100*200*10的钢板并支撑在浇筑完成的电梯井壁上。斜向钢管为主要受力杆件。详见附图。
3、 脚手架计算书
3.1定型钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。采用的钢管类型为Φ48*3.2mm。施工均布荷载为2.5KN/m2，施工层数为一层，脚手板铺设一层。
3.2计算参数：
荷载参数：
采用木脚手板，脚手板自重标准值0.35 KN/m2；
钢管栏杆、扣件自重标准值0.11 KN/m2；
施工活荷载仅为人员站立操作荷载，故取值为2.5 KN/m2；
钢管截面特性：
轴惯性矩Iχ=11.357cm4
iχ=1.587cm
抗弯系数Wχ=9.464cm3
3.3荷载计算
3.3.1脚手板的自重标准值：木脚手板，标准值为0.35 KN/m2
q1=0.35*0.8/2=0.14 KN/m
3.3.2构件自重取值为0.11 KN/m2
q2=0.11 KN/m2
静荷载设计值为：q=1.2*（q1+q2）=1.2*（0.14+0.11）=0.3 KN
3.3.3活荷载标准值取值为：2.5 KN/m2
活荷载设计值为：P=1.4*2.5*0.8/2=1.4 KN/m
3.4内力验算
计算见图：

最大弯矩M的计算公式为：
M =ql2/8+Pl/4
计算得到，最大弯矩 M=0.3*3.362/8+1.4*3.36/4=1.599 KN·m
3. 5抗弯强度验算
其应力：
σ =M/(γχ*Wχ)≤ [f]
其中，γχ−截面塑性发展系数，取1.05；
[f] −钢材的抗压强度设计值，[f]=205 N/mm2
计算得到，最大应力σ =1.599*103/(1.05*9.464)= 205 N/mm2
钢管最大应力计算值σ =160.9N/mm2小于钢材的抗压强度设计值[f]=205 N/mm2，满足要求。
3.6挠度计算
挠度计算公式为：
ε =Pl3/48EI+5ql4/384EI
计算得到
ε=1.4*3.363/(48*2.06*105*113570)+5*0.3*3.364/(384*2.06*105* 113570)=6.89mm<3360/150与10mm，满足要求。
4、 检查、使用和维护
4.1定型脚手架搭设后应由公司组织验收，办理手续，验收合格方可使用，不合格的严禁使用。并安排专人使用、维护。
4.2定型脚手架应定期检查，并按要求填写检查表，检查内容量化，履行检查签字手续，对检查出的问题应及时整改。
4.3应定期检查安全防护措施是否符合要求，是否有超载现象。
5、 定型脚手架的提升和拆除
5.1、定型脚手架每次提升之前应经项目部批准，并有专职安全员到场监督，方可提升。
5.2、在井道模板临时固定后，开始提升定型脚手架。提升使用塔吊进行，将塔吊钢丝绳固定在定型脚手架顶端，缓慢提升至已浇筑混凝土楼面安放。
5.3定型架拆除前，应对作业班组进行安全技术交底。
5.4拆除现场必须设置警戒区域，警戒区域内严禁非操作人员通行。并且必须有专人监护。
5.5仔细检查吊运机械是否安全可靠。
5.6如遇强风、雨、雪天气，应停止提升和拆除作业，夜间操作应具备良好的照明设备。
5.7所有高处作业，应严格按高处作业规定执行和遵守安全纪律。
6、安全管理
6.1此定型架仅为人员站立平台，其上不得堆放任何材料，不得将模板、钢管等搁置在其上。
6.2定型架提升后，应及时将下部井道空间进行硬隔离。
6.3定型架应定期检查和维护。
6.4在定型架上进行电、气焊作业时必须有防火措施和专人看守。
6.5提升、拆除定型架时，应设警戒标志，并派专人看守，严禁非操作人员进入。

上海西上海建设发展有限公司
2009.3.26

安亭镇107街坊（8-1）宗地块
1-3#楼工程
