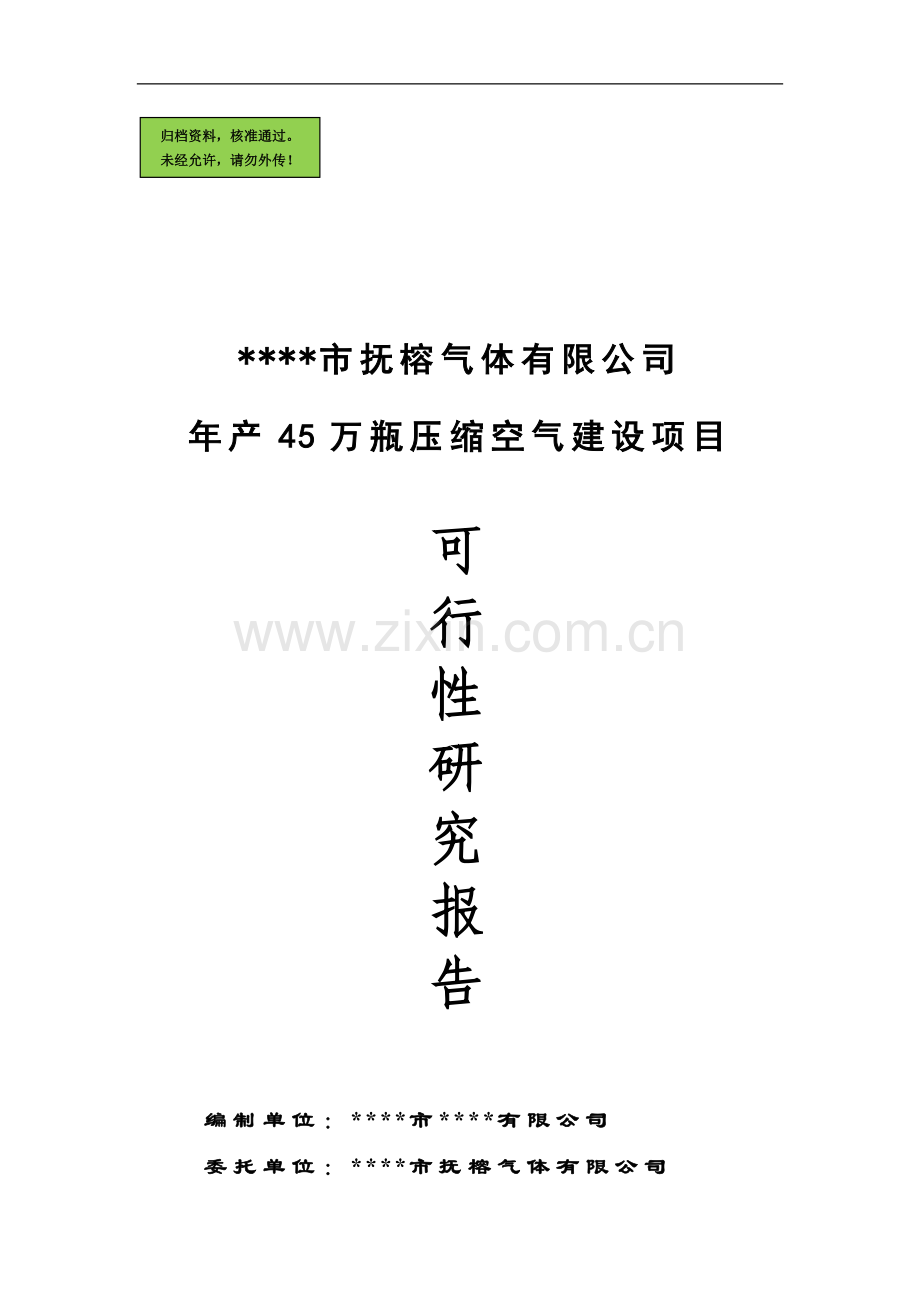

1、归档资料,核准通过。未经允许,请勿外传!*市抚榕气体有限公司年产45万瓶压缩空气建设项目可行性研究报告编制单位:*市*有限公司委托单位:*市抚榕气体有限公司二九年十月61目 录第一章 总论11.1项目概况11.2 编制依据和原则11.3项目背景21.4可行性研究的工作范围21.5可行性研究报告的主要过程31.6研究的简要结论31.7主要技术经济指标表3第二章 项目背景和发展概况52.1 项目提出背景52.2项目发展概况52.3投资的必要性5第三章 市场分析与建设规模73.1市场调查73.2市场预测及价格确定83.2建设规模9第四章 建设条件与选址104.1厂址位置104.2 自然环境概况104
2、.3 社会发展概况11第五章 技术方案135.1主要原辅材料135.2设备方案135.3生产工艺155.4土建工程方案175.5、总平面布置195.6公用工程205.7 运输22第六章环境保护和劳动安全236.1 建设地点环境现状236.2 本项目采用的环境保护设计依据236.3 主要污染物源及主要污染物236.4污染防治措施246.5 管理体制25第七章 劳动保护和安全卫生267.1设计原则267.2采用的安全卫生规范、规定267.3 生产过程中的危险有害因素分析267.4危险有害因素对策措施35第八章 消防专篇388.1设计依据388.2 项目概况388.3 消防设计388.4 安全卫生机
3、构408.5预期效果408.6消防管理40第九章 劳动组织与劳动力平衡419.1 劳动组织419.2 各管理部门管理岗位工作职能419.3 管理部门的人员数量479.4 生产经营管理制度47第十章 项目实施计划5210.1项目实施进度计划5210.2 实施进度52第十一章 投资总额及资本筹措及财务分析5311.1项目总投资估算5311.2 资金筹措方案55第十二章 财务与敏感性分析5612.1 财务评价分析5612.2 不确定性分析5912.3 财务评价结论60第十三章 可行性研究结论61附表、附图第一章 总论1.1项目概况项目名称: *市抚榕气体有限公司年产45万瓶压缩空气项目项目主办单位:
4、*市抚榕气体有限公司项目建设地点:*市资溪工业园区企业法人: 游辉令1.2 编制依据和原则1.2.1编制依据1) 国内已建和在建的工厂技术资料2)化工建设项目可行性研究报告内容与深度的规定(1997年修订本)原化工部1997。83)*市抚榕气体有限公司委托我单位编制可行性报告的委托书122编制原则1)本报告编制严格按照以下有关安全技术、规范、标准进行编制:工业企业总平面设计规范 GB 50187-93建筑设计防火规范 GB50016-2006室外排水设计规范 GBJ14-87城镇排水管渠系泵站维护设计规程 CJJ/T68-96污水综合排放标准 GB8978-1996建筑设计防火规范 GBJ16
5、-87建筑抗震设计规范 GB50011-2001建筑结构荷载规范 GB50009-2001混凝土结构设计规范 GB50010-2002城市污水处理工程项目建设标准 2001年修订 工业循环水设计规范 GB50050-95 石油化工静电接地设计规范 SH3097-2000 建设项目(工程)劳动安全卫生监察规定劳动部第3号令漏电保护器安全监察规定 劳动部1990化工企业安全卫生设计规定 HG20571-95生产过程安全卫生要求总则 GB12801-91项目单位提供的其它资料。2)根据新建项目的生产工艺流程及物流方向,考虑实际情况,使新建项目工程做到合理布置,充分利用资溪工业园现有公用工程及辅助生产
6、设施,以节省投资,提高经济效益。3)本编制贯彻执行国家经济建设方针政策,本着“优质、高效、灵活、节省”的原则,采用国内先进的绿色清洁生产工艺、新设备,设备选型必须可靠,耐腐蚀性能优良。4)严格遵守国家关于环境保护、职业安全卫生和消防的法规、规范和要求。1.3项目背景*市抚榕气体有限公司是是一家由中国福建和阿联酋联合投资的中外合资企业,以气体生产、罐装气体、销售等为主要业务的公司,公司于2004年月注册成立。工程建于江西省*市金巢开发区资溪(钟岭)工业园区内。公司技术力量雄厚,现有高级工程师3名,技师6名,熟练操作工等110余人,具有安全,熟练的组织气体生产、罐装的能力。本项目工程总投资2584
7、.38万元。 1.4可行性研究的工作范围本可行性研究范围包括下述内容:市场预测分析产品方案和生产规模工艺技术方案原料、辅助材料的供应总图布置配套公用工程及辅助设施环境保护及治理措施劳动定员项目实施规划投资估算及资金筹措 效益的初步评价1.5可行性研究报告的主要过程根据*市抚榕气体有限公司提供的该厂目前各方面概况和该项目的背景资料对下述各项进行研究。对产品国内外市场的分析和预测,确定本项目建设的必要性。对本项目的工艺技术及建设方案进行比较,选择合适的生产技术。根据工程投资、原材料及产品价格等各项因素对本项目进行技术经济评价。按规定的深度提出符合实际的可行性研究报告。1.6研究的简要结论该项目符合
8、国家和江西有关产业政策。据建设单位提供的资料,建设工程投资回收快,投资回报率较高,经济效益显著。项目建成后,对于发挥该地区的资源优势,加速区域的经济发展将起到良好的促进作用。近年来,国内外对该产品的需求越来越大,市场前景看好。本项目的建设,可大幅度地提高产品质量,调整产品结构,降低生产成本,提高经济效益,为企业的发展奠定基础。工程的建设将增加本地区农民就业机会,并将相应带动周边地区的第三产业发展。该项目产品时常前景广阔,项目生产工艺先进可靠,生产过程产生的三废经处理后可达标排放,项目经济效益较好。1.7主要技术经济指标表表1-1 综合技术经济指标表序号指标名称单位数量备注1产品方案及规模1.1
9、制氧气瓶/日10001.2制氮气瓶/日1001.3制乙炔瓶/日2001.4罐装二氧化碳瓶/日1001.5罐装氩气瓶/日1002年操作日2.1年操作日h/班/d8/3/3003主要原辅材料、燃料年总消耗量3.1电石t/a12003.2硫酸t/a123.3丙酮t/a25.23.4空气m3/a1.111073.5氩气m3/a1.81053.6二氧化碳m3/a1.81054公用动力消耗量4.1供水t/a180004.2供电万度/年5第二章 项目背景和发展概况2.1 项目提出背景中西部开发作为国家发展战略的重要组成部分,东部沿海省份经过高速发展,市场竞争激烈,劳动力、土地等各种资源成本明显上升,作为原料
10、的气体制造业,随着沿海投资向内陆省份转移,新的市场逐步形成。*作为内陆正在崛起的城市,以“主攻工业”战略目标,得天独厚的自然资源优势,敞开大门广纳海内外投资者,工业实力迅速增强,*立足资源优势,大礼发展以食品、建材、机械为主题的新兴工业,晚完善改造防治、化学、轻工等传统产业,形成独具特色的工业体系。随着来*投资兴办企业的企业越来越多,工业迅速发展,各行各业对气体的需需求量不断增加。对气体品种和质量的要求也越来越高。*市抚榕气体有限公司按照“先做实,后做强,再做大”的发展战略,立足*,建立综合气体生产企业,不仅填补了*地区气体原料的空白,也满足了日需增长的市场需要,促进地方经济发展。因此,项目的
11、建设符合国家宏观经济和地区经济发展要求。2.2项目发展概况江西*抚榕气体有限公司是一家一气体生产及气体钢瓶检测等为主要业务的实业公司,公司于2004年4月注册成立。该项目总体前景良好,产品生产工艺成熟,生产稳定,质量可靠,对环境影响小,对环境影响较小。近年来,气体原料市场需求量一直处于稳步增长中,为了配合公司的发展战略,江西*抚榕气体有限公司依据相关的消防、环保等法规,坚持“高起点设计,高标准施工”,使之全面符合相关要求,在完成硬件改造的同时,坚持“双管齐下,软硬共抓”的原则,加强软件建设,完善相关的管理制度,优化品种,创新制度,创新技术,创新管理,建立完善的质量保证体系,新产品开发体系,生产
12、指挥体系,产品营销体系。2.3投资的必要性江西*抚榕气体有限公司选择资溪(钟岭)工业园新建系列压缩气体的生产线,适应了市场需要,项目生产过程采取工艺,设备均不在产业调整目录(2005年本)限制、淘汰范围内,符合国家产业政策。项目与地区经济发展、产业布局相协调,明显改善地区经济运行质量,促进地方经济发展,因此,该项目投资是必要的。第三章 市场分析与建设规模3.1市场调查3.1.1项目产出物用途调查1、氧气:无色无臭气体,液氧、固态氧淡蓝色。溶于水、乙醇,相对密度(水=1)1.14(-183);相对密度(空气=1)1.43,化学性质稳定,广泛应用于于工业切割、焊接金属,制造医药、染料、航天、潜水、
13、登山、液氧炸药、炼铁、炼钢等。2、氮气:无色无臭气体,化学性质不活泼,不燃,常温下和锂能直接反应,炽热时与镁、钙、锶、钡、氧和氢直接化合,微溶于水、乙醇。本品用于合成氨,制硝酸、氰化物、炸药等,作为惰性气体可用于填充灯泡和高温计。也用作物质保护剂、冷冻剂。3、乙炔:别名电石气,无色无臭气体,工业品有使人不愉快的大蒜气味,微溶于水、乙醇,溶于丙酮、氯仿、苯,化学性质稳定,为可燃气体,是有机合成的重要原料之一。亦是合成橡胶、合成纤维和塑料的单体,也用于氧炔焊割。4、二氧化碳:无色无臭气体,不可燃,分子量44.01,密度1.527g/L,溶于水的程度为 171ml/100ml(0)和 36ml/10
14、0ml(60),压力加大后,水溶性增高。二氧化碳用于制造汽水、啤酒等饮料,灭火剂、干冰、碳酸氢钠和发酵工业中,在这些生产过程中有接触CO2的机会。5、氩气:无色无臭的惰性气体,化学性质稳定,氩是目前工业上应用很广的稀有气体。它的性质十分不活泼,既不能燃烧,也不助燃。在飞机制造、造船、原子能工业和机械工业部门,对特殊金属,例如铝、镁、铜及其合金和不锈钢在焊接时,往往用氩作为焊接保护气,防止焊接件被空气氧化或氮化。 在金属冶炼方面,氧、氩吹炼是生产优质钢的重要措施,每炼1t钢的氩气消耗量为13m3。此外,对钛、锆、锗等特殊金属的冶炼,以及电子工业中也需要用氩作保护气。3.1.1产品现有生产能力调查
15、据调查,*地区目前使用气体有6个品种,年需求量约在40-60万瓶,而*地区尚无一家生产多种的综合气体厂,现仅有的几个小规模生产厂只能生产单一的氧气或乙炔,远不能满足市场的需要,大量气体靠外市或外省供应,这不经造成运输成本偏高,产品质量无法保证,而且安全监督也无法实施。*地区现在的气体品种及产量还不能满足现辖11个县(区)及相邻的福建、南昌、鹰潭、吉安、赣州等部分省市的要求,更无力面对不对扩大的市场。*抚榕气体有限公司以氧气、氮气、乙炔、二氧化碳、乙炔等为主的多种产品,填补了*地区气体原料的空白,其年产45万瓶气体的产量,可缓解市场供需的矛盾,先进的钢瓶检测,为*地区气体的流通和使用,消除安全隐
16、患。3.2市场预测及价格确定3.2.1 国内市场情况预测氧气、氮气、乙炔、二氧化碳、乙炔等气体作为气体基本原料,有着广泛的前景。随着经济的高速发展,各行各业对气体原料的需求越来越大,气体原料市场走势良好,呈稳步增长状态。据市场资料分析统计,近5年来气体原料价格(见下表)序号名称规格价格备注1氧气38L/瓶10-20元2氮气38L/瓶15-25元3乙炔2kg/瓶50-70元4二氧化碳20kg/瓶20-30元5氩气12mpa/瓶25-35元3.2.2 当前国内气体市场情况近年来,国内气体市场走势良好,主要原因有:工业发展促进相关气体生产行业的发展。随着经济的高速发展,工业规模不断扩大,对气体原料的
17、需求日益扩大。3.2.3 产品价格分析与确定从以上价格情况可以看出,因受市场供需求影响,国内气体价格分别在不同的范畴内有所波动。考虑到项目的抗风险性和*地区的市场,本报告确定氧气价格:20元/瓶、氮气价格:25元/瓶、乙炔价格60元/瓶、二氧化碳价格25元/瓶、氩气价格50元/瓶是可行的。3.2建设规模*地区尚无一家生产多品种气体的综合气体厂,大量气体靠外市或外省供应,*地区工业发展迅速。综合考虑如上因素,确定本项目建设规模为:年产45万瓶压缩空气,具体指标如下氧气30万(瓶/年);氮气3万(瓶/年);乙炔气6万(瓶/年);氩气3万(瓶/年);二氧化碳3万(瓶/年。)第四章 建设条件与选址4.
18、1厂址位置综合考虑诸多因素,项目厂址选择位于江西*市钟岭(资溪)工业园区,位于*市郊约8km处,东侧有*至南城的二级公路,北侧有至崇岗的三级公路。附近有沪榕高速公路,交通便利,园区已完成了“三通一平”工作。4.2 自然环境概况4.2.1 地理位置*市市位于江西省东南部,地处东经1153511718,北纬26292830。东临上饶市,南与赣州市毗连,西通吉安市,北临鄱阳湖与南昌、鹰潭两市接壤。地界轮廓略呈长方形,南北长约222公里,东西宽近169公里。4.1.2 地形地貌*市临川区地处抚河与抚河支流临水交汇处,水网稠密,河流以斜贯全区南北的抚河为主,支流以崇仁河、宜黄河、云山河为大。地表以平原低
19、丘为主,地势呈南高北低,中部与北部为河谷冲积平原,地势平坦,西部和南部有少量低山丘陵分布。4.1.3 气 象*市属亚热带湿润季节性气候,温暖湿润,四季分明,春暖夏热,秋燥冬寒;雨量充沛,分布不均,无霜期长(1)气温多年平均气温:17.8极端最高气温:41.0极端最低气温:-8.8(2)降雨量多年平均降雨量:1668.4mm年最大降雨量:2480mm年最小降雨量:975.6mm最大一日暴雨量:132.6mm(3)蒸发量多年平均蒸发量:1035.2mm(4)湿度年平均相对湿度:80%(5)无霜期年平均无霜期天数;275天。(6)风向及风速*市区多年平均风速2.3m/s,最大风速20m/s。全年风向
20、变化较大,68月多为南风,其它月份以北风为主。3.1.4 水 文抚河廖家湾水文站实测最高洪水位42.78m(黄海高程),最低枯水位36.46m(黄海高程);多年平均流量3570m3/s,实测最大洪峰流量5800 m3/s,历史最枯流量1.30 m3/s。临水娄家村水文站多年平均流量2350m3/s,实测最高洪水位41.41m(黄海高程),最低枯水位33.99m(黄海高程);实测最大洪峰流量4320m3/s,历史最枯流量3.90m3/s。4.1.5 水文地质*市临川区地下水可划分为三个主要含水层:(1)松散堆积砂砾孔隙含水层,广泛分布在抚河、宜黄河两岸的河漫滩及一级阶地的冲积平原中。其下部的砾石
21、层内含有孔隙水,含水厚度一般在10m左右,埋藏深度1.4m2.3m;边缘低丘较深,为2m7m;平原径流区较浅,为0.59m2.7m。地下水除局部地段具微承外,多属无压浅层地下水。(2)溶钙孔隙含水层。(3)基岩裂隙含水层。4.1.6 工程地质 抚河盆地中部,为大片第四纪沉积物所覆盖,基岩零星出露,构造简单;主要是东北走向,倾向西北的单斜构造。沿河地带为冲积平原级阶地。地层岩性自上而下通常由表土、粉细砂、中粗砂含砾和基岩组成。 厂址所在地地势平坦,未发现不良地质现象。4.3 社会发展概况*市是赣东地区中心城市,临川区是*市政治、经济、文化中心,以食品、纺织、医药、化工业为主导,具有深厚历史文化底
22、蕴及特色的、旅游文化教育事业发达的、具有良好生态环境的现代化生态城市。工业经过多年的发展,已形成了纺织、机械工业为主,兼有食品、汽车、化工、电子、建材、造纸工业等综合的工业体系,其中大批纺织品行销全国并远销国外。根据城市规划,到2010年,城区人口将达到33.33万人,城区面积将达到40.7平方公里。*市工业园资溪园区位于*市临川区钟岭街道办事处境内,该办有1个居委会,8个村委会和99个自然村,农业人口约1.4万,总人口约1.9万。工业园区是由*市人民政府规划建设的,规划面积6.66平方公里,动迁了原钟岭乡5个行政村50个自然村近8000人口,钟岭因此由“乡”体制变更为“街道办事处”体制。工业
23、园区建成后,入驻单位皆为工业企业,工业园区将由此形成一个庞大的工业群,吸收就业人口上万人。由于园区按照工业区功能规划,因此学校、医院等环境敏感目标均未入园,园区内只有少量企业自办的医务所、幼儿园、职工倒班宿舍等设施,常住人口不多。动迁人口按照政府规划,将新建三个移民新村在园区外围予以安置,其身份特征也由农民转为城镇居民,主要从事服务业工作,在工业园区陆续建成投产后,将成为园区重要的务工人力资源。园区始终奉行诚实守信,实行“低门槛入园、保姆式服务、零收费管理,不断完善服务功能、健全科学管理”。竭诚为入园项目提供全程优质服务。因此,建设项目选址在钟岭(资溪)工业区,能有力保障正常的生产运作。第五章
24、 技术方案5.1主要原辅材料本项目能达到年产45瓶钢瓶气体生产能力,物料消耗情况见下表。表5-1 主要原辅材料一览表原材料年用量规格备注电石1200吨2000kg/桶外购硫酸10吨50 kg/桶外购丙酮25.2160kg/桶外购空气1.11107(m3)氩气1.8105(m3)二氧化碳1.8105(m3)5.2设备方案主要生产设备见下表。主车间及设备项目全部建成后,主要车间有制氧联合车间、乙炔车间、电石库、成品库房等,其主要设备详见表5-2至5-5。表5-2 氧气生产线主要设备一览表序号设备名称数量设备型号材料1空气压缩器2LW-22/7组合件2空气预冷机组1套UF-1200/8组合件3纯化器
25、1套HXK-1200/8组合件4透平膨胀机2台PLPK3.58/6.130.46组合件5分镏塔1台FON-170/100组合件6仪电控制系统1套组合件7贮气袋1只GC-24橡胶8氧气压缩机2台3Z4-1.67/150组合件9氧灌充器2组GC-2410氧气瓶3000个11附属设施表5-3 乙炔生产线主要设备一览表序号设备名称数量设备型号材料1乙炔发生器1台FS1401-00Q235-A/B2乙炔洗涤器1台XD3314-00Q235-A3净化器2台JH3301-00Q235-A4低压干燥器1台DG3386-00Q235-A5大净化器1台JH3502-00Q235-A6乙炔安全器3台Q235-A7乙
26、炔压缩机3台M2V-20/1-25组合件8油水分离器1台9高压干燥器3台10引风机1台11乙炔充灌排2组12放空汇流排1组13氮气汇流排1组14真空汇流排1组15真空泵1台组合件16澄清水泵1台QY50-20-28组合件17循环水泵1台QY50-20-28组合件18丙酮中间罐1台Q235-A19清水池1个53m3钢筋混凝土20渣池2个30m3钢筋混凝土21澄清水池1个53m3钢筋混凝土表5-4 二氧化碳生产线主要设备一览表序号设备名称数量设备型号材料1二氧化碳储槽1只CF-20/2.162低位液体泵1台3弹簧微启式安全阀1只121H-2504回流排1组六头5电子称66压力表2只表5-5 氩气生
27、产线主要设备一览表序号设备名称数量设备型号材料1低温液体储槽1只CFL-20/0.7852往复式低位液体泵1台RP100-6003空温气化器1只QQ-3004弹簧微启式安全阀1只121H-2505回流排2组24头6压力表4只5.3生产工艺氧气生产工艺流程:空分塔膨胀降温降压空气压缩空气过滤压缩储气灌氧氮分离液体精镏充装图例: 噪声产生点 深冷制氧法流程简述:(1)空气净化。 空气中含有妨碍生产的杂质(每立方米空气含0.01g尘埃,0.7g二氧化碳和20g水蒸气)。它们都会严重地影响各种生产设备的运转尘埃会阻塞管道,二氧化碳和水蒸气会凝结成冰,轻则使压缩机损坏,重则会引起爆炸。因此,在空气进入压
28、缩机和分馏塔之前必须严格净化,以保证生产能安全进行。净化的方法是先让空气通过贮有油的过滤器,让尘埃被油全部吸附,然后再通过氢氧化钠溶液,除去二氧化碳,最后通过硅胶干燥剂除去水蒸气。(2)空气液化。气体都有一个共同的性质压强增大,体积就会缩小并放出热量;反过来,压强减少,体积就会膨胀,同时吸收热量。每降低0.01105Pa,气体温度可降低0.25。根据这个原理,科学家发明了气体压缩机。它把气体加压到200105Pa后,再让压缩气体通过一个膨胀阀,一下子膨胀到一个大气压。这样,气体经一次压缩膨胀温度可下降55。如果反复压缩和膨胀,就能使空气温度降低到-200(73K)以下。在这样低的温度下就是常压
29、也能使空气变为液态。(3)空气分馏。从膨胀机出来的液态空气进入分馏塔后,把温度控制在-196(77K),液态氮就开始沸腾,由下而上逸出分馏塔。当液态氮蒸发时又会吸收热量,使温度进一步下降,液态氧就从分馏塔底部流出,进入液态氧贮槽或气化后压入150105Pa的钢瓶内。乙炔生产工艺流程乙炔净化器低干器双体发生器电石真空泵干燥器压缩机安全器中和塔出厂充装防爆机水泵图例: 废水产生点 废气产生点 噪声产生点 废渣产生点工艺流程及污染源分布图 电石制乙炔工艺过程简述:采用水入电石式中压产生乙炔。成品电石,加入到乙炔发生器中,用氮气置换保护,然后加水,发生器产生的乙炔经乙炔洗涤器、净化器用硫酸取出杂质后,
30、经加油无水氯化钙的高压干燥器,乙炔安全期后进入乙炔压缩机压缩,进入乙炔充装瓶对钢瓶进行充装。乙炔钢瓶中的丙酮采用氮气压入的方式进行补充。氩气、二氧化碳等气体的生产方式:由外地购进分装5.4土建工程方案5.4.1设计依据1)、建设单位的要求及有关部门批文中有关土建设计的内容和要求。2)、建筑设计防火规范GB50016-2006。3)、洁净厂房设计规范(GB50073-2001)。4)、混凝土结构设计规范(GB50010-2002)。5)、建筑抗震设计规范(GB50011-2001)。6)、屋面工程技术规范(GB50207-94)。7)、建筑结构荷载规范(GB50009-2001)。8)、建筑地基
31、基础设计规范(GB50007-2002)。9)、砌体结构设计规范(GB50003-2001)。5.4.2设计要求1、城市规划部门对建筑的要求。2、工艺的特点对土建的防火、防震、耐腐蚀、洁净要求和使用要求。3、工艺流程对建筑平面、剖面设计的要求。4、满足其他相关专业的要求。5.4.3土建设计车间平面设计为满足工艺流程和规范要求,车间划分为洁净生产区和一般生产区,根据人、物流分开的原则,将主要入口分开布置。1、综合生产楼(含综合仓库)该车间为单层框架结构,车间中部设置一车流通道,兼做消防及运输,车流通道屋面采用玻璃钢屋面,厂方现场定做。地面:洁净区为防潮彩色水磨石地面,一般生产区为防潮彩色水磨石地
32、面。门窗:塑钢窗,洁净区为双层窗,平内墙面安装,内为固定窗,外为推拉窗。内墙:白色仿瓷涂料。外墙:高级外墙涂料。吊顶及隔断:彩钢板。2、仓库楼该车间为框架结构。地面:洁净区为防潮彩色水磨石地面,外罩环氧树脂,防潮彩色水磨石地面。楼面:不发火彩色水磨石地面。内墙:白色仿瓷涂料。外墙:高级外墙涂料。门窗:塑钢门窗,洁净区为双层窗,平内墙面安装,内为固定窗,外为推拉窗。有防爆要求区域采用防爆墙及门斗与非防爆区域隔开。3、行政办公楼四层框架结构,彩色水磨石楼地面,外墙采用玻璃幕墙及高级外墙装饰材料,内墙为白色仿瓷涂料,塑钢门窗。4、其余车间均为单层框架结构,地面为彩色水磨石地面,内墙为白色仿瓷涂料,外
33、墙为高级外墙涂料,塑钢门窗。5.5、总平面布置5.5.1 设计原则(1) 认真贯彻国家节约用地、环境保护、综合利用的方针、政策。(2) 服从工业园区的总体规划,在确定的区域内,根据工艺流程物料特点个场地状况合理布置,力求利于生产、方便管理。(3) 综合考虑动力供应设施有关条件,动力设施尽量靠近负荷中心危害化学品布置在厂区边缘。(4) 符合建筑设施防火规范、工业企业设施卫生规范及总图运输安全距离等要求。5.5.2 工厂组成本项目主要由反应主厂房、辅助车间其它生产、仓库、行政管理、生活服务 等设施由公司同意考虑。5.5.3 平面布置(1)平面布置厂内平面布置分成三个区域:办公区、氧气生产区和乙炔生
34、产区。办公区位于厂区的东北,设有二层办公楼一栋,设置有办公室及值班房。办公楼东北侧有一平方,为厨房和餐厅,变压器设在办公楼的东侧围墙边,为杆上变压器,配电车间位于办公楼南侧30米处。氧气生产区位于厂区的东南侧,为二排平房,北侧一排平房中间为配电车间,东侧为氧气站泵房及室外循环水池,西北侧为杂物间,之间用实体墙隔开。南侧一排的平方为制氧及充装联合厂房,用实体墙分隔成多见,东南侧隔出的一小间为制氧厂配电车间。东侧一间布置有空气压缩机、电加热器及吸附筒、分馏塔,分馏塔突出屋顶约15米。厂房西侧各间一次为氧气气囊间、氧气压缩间及重装间,充装间面向西侧开门作为钢瓶装卸。在厂区主干道的西侧设有一框架厂房,
35、为氩气及液体二氧化碳充装。期西侧与之并排的为乙炔生产联合厂房,乙炔联合厂房南侧为电石、丙酮库,为单层转混结构,中间用实体墙相隔。乙炔联合厂房之间用实体墙隔开,其最西侧为乙炔中间库,其东侧厂房布置有乙炔发生器及乙炔洗涤器、净化器、干燥器及安全器;压缩机厂房的东侧一间为乙炔罐装厂房,布置有4组乙炔充装排,在充装排的东侧设置有几个小间,为钢瓶检验为充装丙酮等,设置有抽真空泵等。乙炔发生器厂房的南侧为循环冷却水池,采用潜水泵供水。乙炔厂房距氧气站空气压缩机吸气口大于50米,乙炔联合厂房距离办公楼大于30米,距电石、丙酮库为12米。详细平面布置见平面布置图。.5.4交通运输厂区内设置环形消防车道及人流、
36、物流出入口,满足消防及安全、卫生要求。厂区道路为混凝土整体路面。运输力量由公司自行组织解决。5.6公用工程5.6.1给水5.6.1.1 设计标准及规范本工程所采用的设计标准及规范有:(1)室外给水设计规范(1997年版) GBJ13-86(2)室外排水设计规范(1997年版) GBJ14-87(3)建筑给水排水设计规范 GB50015-2003(4)污水综合排放标准 GB8978-1996(5)工业循环水设计规范 GB50050-95(6)国家现行给水排水标准图集5.6.1.2给水量根据工艺及相关专业的要求,该工程总用水为800 m/a。5.6.1.3 供排水生产、生活、消防用水共管共给,由*
37、市政自来水官网统一共给,压力在0.25-0.3Mpa,采用直流供水方式,厂区内管网布置成枝装。本项目氧气厂设有冷却循环水装置,设置有冷却循环水池、混换水泵及管道泵等,谁呀0.3Mpa,水温32摄氏度。本项目乙炔冷却水设置有冷却循环水池,由潜水泵供应。项目在生产过程中基本无污水产生,乙炔发生器的冲洗水回到循环水池中澄清循环使用。排水主要为雨水和生活污水。污水拟经处理达标后进屋工业区排污管网,经污水处理厂处理达标后,最终进入抚河。5.6.3供电1、设计依据依据工艺、土建等相关专业提供的图纸和有关资料及以下国家行业有关标准规范进行设计。工业与民用通用设备电力装置规范GB50055-93低压配电设计规
38、范 GB50054-9510KV及以下变电所设计规范 GB50053-94供配电系统设计规范 GB50052-95建筑物防雷设计规范 GB50057-94(2000年版)石油化工静电接地设计规范 SH3097-2000电力工程电缆设计规范 GB50217-94爆炸和火实危险环境电力装置设计规范GB50058-92石油化工企业设计防火规范 GB50160-92(1999年版)电力工程电缆设计规范 GB50217-942、供电本项目用电负荷为二级负荷,配置一台200KV的杆式变压器。电源来自市政电网,从厂房东北侧围墙外的10KV架空电线杆上通过电缆引导10/0.4KV,200KVA的户外变压器上,
39、变压器低侧通过电缆引导配电间低压配电源,放射性向用户供电。5.6.4 绿化本项目整个厂区的绿化率较高,从总体规划又结合区域实际情况,在不影响行车视距的原则基础上,见缝插针,重草植树,为职工创造一个洁净,舒适的生产环境。5.7 运输厂外运输:该项目外部运输货物主要有各种化学品、燃煤等,运出的产品有煤渣、产品等。厂外货物运输总量约为937T/a。厂外货物运输去部采用汽车运输形式,并以委托方式进行.第六章 环境保护和劳动安全自然环境是人类赖以生存和发展的基本条件,是发展物质生产的基础。为了保护环境,维护生态平衡,保障人们的身心健康,必须防止工业“三废”对环境的污染。根据中华人民共和国环境保护法的规定
40、,新建项目严格执行防止污染设施必须与主体工程同时设计、同时施工、同时投产的要求。针对本项目的“三废”情况,对其治理进行了慎重的考虑,有了针对性的预防治理措施。6.1 建设地点环境现状*地区环境优美,符合项目生产环境要求。6.2 本项目采用的环境保护设计依据1)环境保护设计依据(1)国环字87第002号文建设项目环境保护设计规定2)环境质量标准环境空气质量标准(GB3095-1996)二级标准地表水环境质量标准(GB3838-2002)IV类标准声环境质量标准(GB3096-2008)3类标准3)污染物排放标准污水综合排放标准(GB8978-1996)二级标准大气污染物综合排放标准(GB6297-1996)(二级)工业企业厂界环境噪声排放标准(GB12348-2008)3类标准工作场所有害因素职业接触限值GBZ2-2002工业企业设计卫生标准GBZ1-20026.3 主要污染物源及主要污染物本工程主要根据工艺流程,主要污染物源及污染物如下:废水:(1)制氧废水:建设项目制氧生产过程中有1000余吨冷却循环使用,每天要补充冷却水20余吨,不会向环境排放生产废水。(2)乙炔生产废水乙炔生产车间日用水量106吨,工业废水为电石渣废水,电石渣由乙炔发生站排出后,其中废水以少量渗透、蒸发外,大部分可循环使用,其中循环用水量约100吨,工艺新鲜用水6吨多,废水呈强碱性(PH=14),日排放
