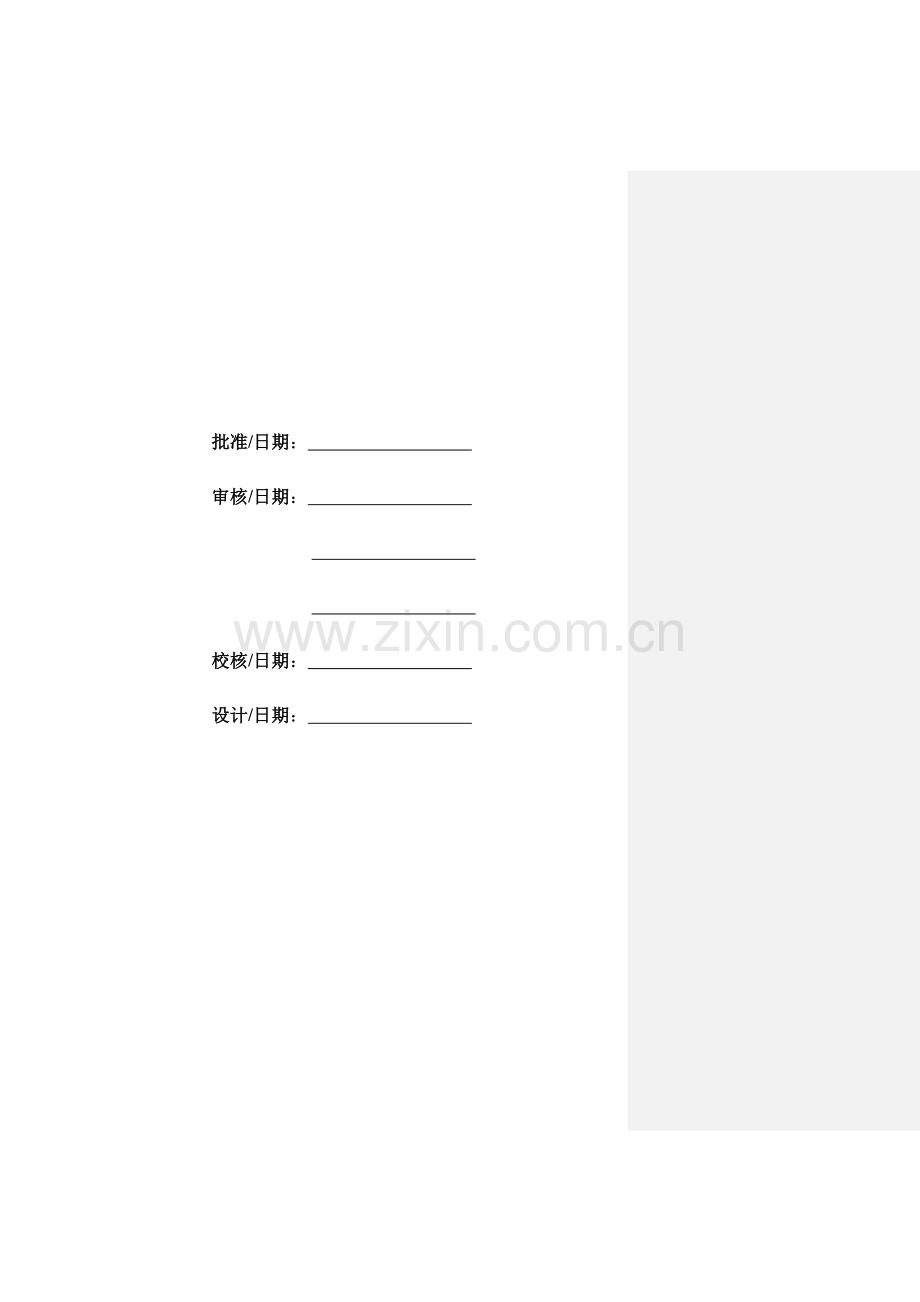

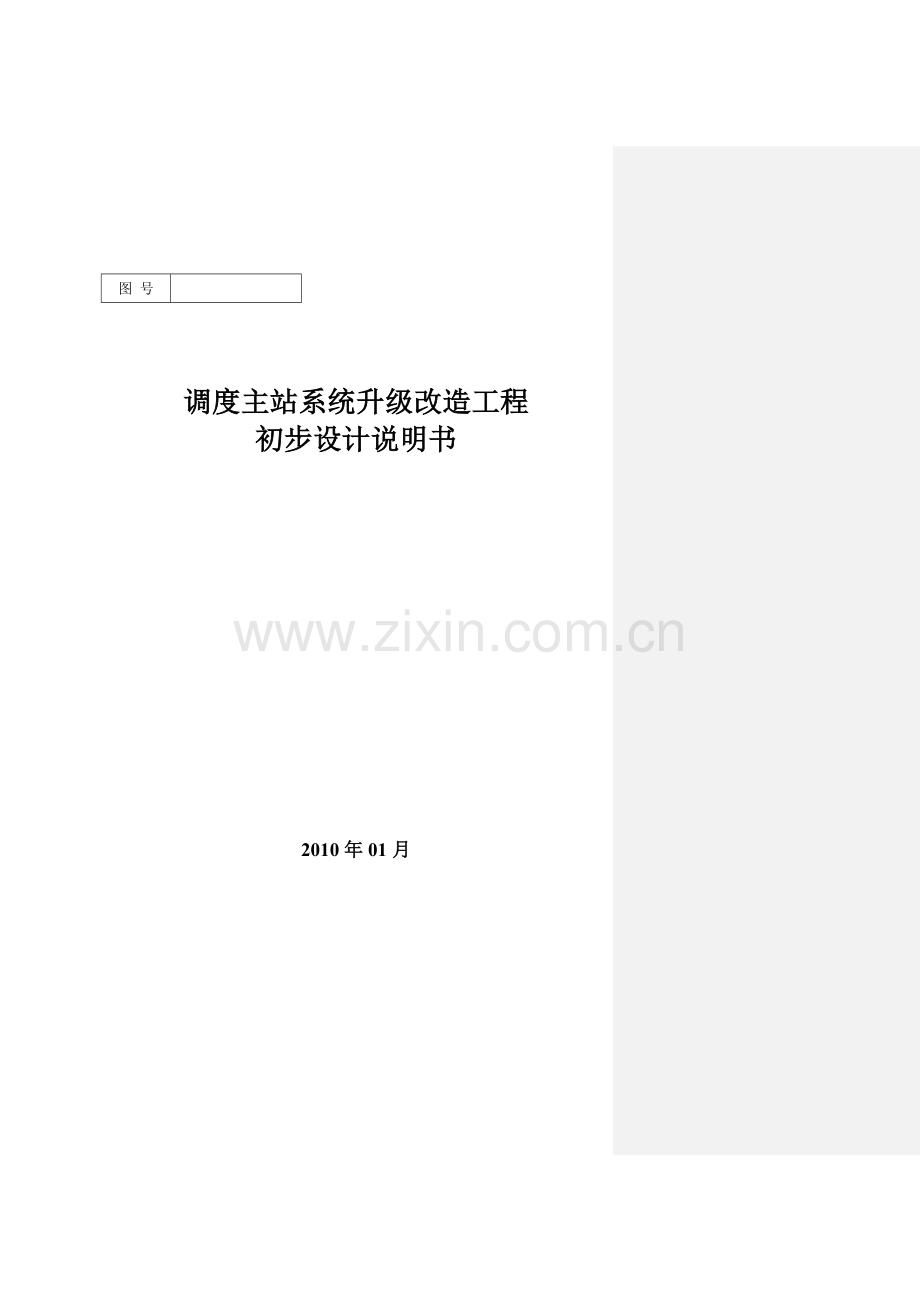

1、图 号调度主站系统升级改造工程初步设计说明书2010年01月批准/日期: 审核/日期: 校核/日期: 设计/日期: xxxx调度主站系统升级改造工程 初步设计说明1 设计依据1)xxxx供电公司相关资料l xxxx调度主站系统升级改造工程设计委托书l xxxx调度楼图纸及资料2)国标、行业标准及相关标准l 电力系统调度自动化系统设计内容深度规定NDG J3090l 地区电网调度自动化系统设计内容深度规定(试行)NDG J9890l 电力系统调度自动化设计技术规程DL500391l 地区电网调度自动化设计技术规程DL50022005l 电网和电厂计算机监控系统及调度数据网络安全防护规定l 地区电
2、网调度自动化系统实用化验收细则l 电网调度自动化系统运行管理规程DL516-93l 地区电网调度自动化功能规范DL/T550-94l 地区电网数据采集与监控系统通用技术条件GB/T 137302002l 继电保护和安全自动装置技术规程GB 1428593l 继电保护设备信息接口配套标准DL/T 667-1999l 无人值班变电站运行管理导则DL Q/SD-001-1999 l 远动终端通用技术条件GBT 1372992l 交流采样远动终端技术条件DL/T 630-1997l 电力系统实时数据通信应用层协议DL 476-92l 电工电子产品基本环境试验规程GB2423 l 计算站场地技术条件GB
3、288789 l 电气装置安装工程盘,柜及二次回路结线施工及验收规范GB5017192 l 电子测量仪器质量检测规则GBT 65931996l 交流电气装置的接地DL/T 621-1997 l 全国电力二次系统安全防护总体方案l IEC529 防护等级l IEC61000-4-2 静电放电试验l IEC61000-4-3 辐射静电试验l IEC61000-4-4 快速瞬变干扰试验l IEC61000-4-5 浪涌抗扰性试验l IEC60870-5 远动设备及系统传输规约l IEC870-5-101 远动设备及系统传输现约基本远动任务配套标准l IEC870-5-102 电力系统中传输电能脉冲计
4、数量配套标准l IEC870-5-103 远动设备及系统传输规约保护通信配套标准l IEC870-5-104 远动网络传输规约注:GB为中华人民共和国国家标准,DL为中华人民共和国电力行业标准。2 概述xxxx区地处京、津、唐三大城市中心和环渤海经济圈内,南距天津市区70公里,西距北京70公里,东距唐山80公里,地理位置得天独厚。区内京沈、津蓟高速公里和津蓟铁路穿越全境,津围、通唐、九园、宝平等12条国家级干道在区内交叉纵横。全区总面积1509.66平方公里,南北长65公里,东西宽24公里,区内现有22个乡镇,763个行政村。现状xxxx电网内建有xxxx、陈甫2座220kV变电站,隋庄子、双
5、王寺、五里铺、周良庄、岳家庄、欢喜庄6座110kV变电站,xxxx开发区、八门城、城关、菜芽站、大中庄、东老口、黑狼口、林亭口、老庄子、里自沽、史各庄、王卜庄、大口屯、小辛码、阎皮庄、张头窝、城西、白龙港、胡各庄、新开口20座35kV变电站。“十二五”期间,xxxx供电公司还要新建九园110kV,城东、海滨、牛道口、尔王庄、口东、新安镇35kV等变电站,重建和增容一批变电站。2.1 调度主站现状xxxx供电公司于1998年采用北京南瑞的NT95-SCADA分布式监控系统作为调度主站投入运行;于2003年3月进行主站系统改造,升级为北京南瑞的NT2000系统,实现了双机双网热备用,并配置了WEB
6、服务器;又于2005年10月更换了2台UNIX服务器,增加了高级应用功能(包括拓扑着色、调度员潮流和无功电压优化等功能),增加横向正向隔离装置,增加集控站功能。虽然历经几次升级,但随着接入变电站数量的增加和调度运行新的需求,现调度主站已经不能满足运行要求,并且部分硬件老化,商业软件服务商不再提供升级维护服务,急需对现运行调度主站进行升级改造。调度室位于xxxx供电公司综合办公楼4层,放置调度工作站、遥视工作站、MIS工作站及xxxx电网一次接线模拟盘。调度室使用时间较长,装修比较陈旧,一次接线模拟盘不再适应xxxx电网快速发展的更新速度。自动化、通讯机房均位于该楼5层,由几个小房间组成,放置包
7、括调度主站服务器在内的自动化和通讯设备。机房装修明显不满足自动化通讯机房的专业规范,由于空间所限设备摆放没有明确规划,并且不具备机房监控、消防、恒温恒湿等要求。已有2路独立电源引至调度综合楼首层配电室,但5层机房并不具备2路独立电源,且现有UPS和蓄电池不满足带全部自动化负荷的要求。2.2 工程设计范围1)调度集控自动化系统:本期工程在现运行调度主站系统(ON2000)基础上进行软硬件升级:保留仍能满足运行要求的硬件设备,对需要升级的硬件进行更新换代;采用主流的商业操作系统和支撑软件,对SCADA系统进行升级改造以满足xxxx供电公司调度运行要求;同时满足调度和集控运行需求,为进一步提高运行可
8、靠性,将服务器分别放置在调度和集控机房。为了配合调度自动化系统升级,结合xxxx供电公司方面的意见,需要对机房系统、电源系统、调度室等分别进行配套改造。2)机房系统:依据自动化、通讯机房规范要求,结合本工程情况对机房进行改造,重新装修,设置机房监控系统,配置恒温恒湿空调和新风系统、配置SDE消防系统。3)电源系统:为满足调度主站对电源的要求,对楼内强电系统进行部分改造,并按照xxxx调度集控主站及部分通讯设备的负荷,配置UPS及蓄电池组,以满足交流失电后不间断工作2小时的要求。4)调度室部分:根据调度室装修标准和xxxx供电公司建议,对调度室重新装修和布置,进行强弱电布线,消防系统恢复等工作。
9、更换调度台,配置投影系统替代现有一次接线模拟盘。3 调度集控自动化系统3.1 系统现状xxxx调度主站最初为北京南瑞的NT95系统,于1998年投入运行。2003年升级为北京南瑞的ON2000系统,实现了双服务器、双前置机、双调度工作站,并增加WEB功能,升级后接入了11个变电站的远动信息。2005年10月再次进行升级,更换了两台UNIX操作系统的SCADA服务器,增加部分高级应用功能(包括拓扑着色、调度员潮流和无功电压优化等功能),增加横向正向隔离装置,接入下辖17座变电站的远动信息,同时增加了集控系统功能。当前xxxx调度和集控系统合一,即调度、集控共用前置通道、交换机、服务器等核心模块,
10、分别放置在调度综合楼及输变电所综合楼内。其中服务器、核心交换机等系统核心部分均放置xxxx调度综合楼5层机房中,前置通道及接入设备分别放置在调度综合楼5层机房和输变电所机房中,在调度综合楼4层调度室内拉设调度工作站,在输变电所值班室内拉设集控工作站,两个地方的设备共同组成xxxx调度-集控主站系统,通过光纤作为传输介质构成一体化双网结构。硬件配置现状1)服务器集群:调度、集控系统的核心部分,均放置在xxxx调度综合楼5层机房中。l 核心服务器:Sun Fire V440,2台。兼做实时服务器和历史服务器;l 前置服务器:DELL PE2650,2台。负责数字通道前置数据的接收和处理任务;l 数
11、据服务器:DELL PE2950,2台。负责网络通道前置数据的接收和处理,以及和其他调度主站的通讯任务,并且由于前置服务器配置过低,还兼顾着一部分前置服务器的工作;l PAS服务器:DELL PE2850,1台。负责调度员潮流和无功计算、VQC等应用数据处理;l WEB服务器:DELL PE4600,1台。负责将SCADA数据进行WEB发布。2)工作站组l 调度工作站:DELL GX620,2台;l 集控工作站:DELL GX620,2台;l 维护工作站:DELL GX620,1台。3)通讯、网络、安全设备及附件l 核心交换机:10M/100M自适应交换机,2台;l 横向隔离装置:Syskee
12、per2000,1套;l 对时装置:GPS天文钟,2套;l 拨号Modem:1台;l 通道控制箱:4套,调度端2套为串口切换方式,集控端2套为以太网切换方式;l 终端服务器:MOXA5610,4套。均为单通道方式,在调度和集控端各放置2套;l 打印机:1台l 其他附件等。软件配置现状xxxx调度集控主站目前运行的为北京南瑞的ON2000系统,服务器采用的UNIX为Solaris 9.0,数据库为Oracle 8,前置机和其他工作站为Windows2000操作系统,办公软件是Office2000,没有配置杀毒软件。下图为xxxx调度集控主站拓扑图现状:- 26 -xxxx调度主站系统升级改造工程
13、 初步设计说明图1 xxxx调度集控主站拓扑图(现状)xxxx调度主站系统升级改造工程 初步设计说明3.2 改造必要性及方案3.2.1 改造必要性随着接入信息量的增加和调度职能要求的提高,现有系统在稳定性、安全性、可靠性等方面都不能满足要求。硬件配置较低,经过长时间运行(5年左右)部分设备已经不能满足运行要求,且基于当时的条件,系统配置不合理:2台核心服务器兼顾实时和历史服务器的功能,且磁盘空间已经占满,不得不时常清理磁盘;前置服务器型号太低,已经很难完成现有数据量的接入任务;通讯服务器不但配置较低,而且同时承担着部分前置服务器的工作;只有1台WEB服务器,一旦故障将失去WEB发布功能;调度和
14、集控工作站采用普通的PC机;调度端的通道控制箱为串口切换方式;调度和集控端的终端服务器都为单通道方式,不满足双网运行环境要求;仅为远程维护配置了1个拨号Modem,不符合安全规程要求商业支撑软件版本较老,软件服务提供商不再支持软件升级和维护;前置和工作站部分采用的是Windows操作系统,在安全性和稳定性方面没有保障为适应xxxx供电公司快速发展的形势,急需对调度主站系统进行升级,并且服务器、工作站、其他硬件设备,以及商业软件的快速发展,为升级提供了必要的技术保障。3.2.2 改造方案本期工程改造的目标是:保留部分仍能满足调度运行要求的设备,其余部分按照双机双网配置原则,升级为当前主流设备,配
15、置符合双网双通道、安全防护规程、调度自动化要求的各类辅助设备。服务器和工作站采用UNIX、Linux操作系统,从安全性、经济性的角度选择系统支撑软件,升级SCADA系统,满足调度、集控和相关部门的各项工作需求。建设完毕后逐步接入xxxx供电公司下辖的变电站,替代原有调度集控主站系统。新调度集控自动化系统至少能满足地区电网未来58年的发展需求。3.2.2.1 硬件部分1)所有的服务性机器都使用主流服务器,包括历史数据服务器、实时数据服务器、数据采集服务器、通讯服务器、WEB服务器等。以上机器按照双机互备配置,WEB服务器也采用双机,并加装负载均衡设备,可提高WEB服务器的稳定性,满足大量并发访问
16、;2)存储方面可以安装NAS磁盘阵列系统,保证数据存取的快速;3)工作站可配置高性能图形工作站,调度、集控工作站可配备双屏显示器,方便调度、集控值班人员浏览;4)核心交换机使用带光口的1000M三层交换机,在增加网络带宽的同时可有效避免网络风暴等现象,减少数据传输丢包现象;5)根据双网双通道要求,更新通道控制箱和终端服务器;6)配合整体方案,增加或更新其他辅助设备。3.2.2.2 软件部分1)新的服务器采用AIX或HP-UX操作系统,配合机器的高性能能够保证运行更加稳定、可靠、安全;2)配合UNIX操作系统,采用高效、安全的商用数据库软件,提高数据存取响应时间和数据安全性;3)WEB服务器同样
17、采用UNIX操作系统,配合Apache服务,提供稳定的WEB发布;4)图形工作站安装 Linux系统,运行更加安全、稳定;5)升级调度集控系统软件:l 采用兼容性更强的模型结构,增加间隔的概念,完善告警、光字牌等面向间隔的分析工具,完善网络建模及PAS、VQC等功能;l 新系统应完全支持IEC61970标准,按照新的建模方式可以生成CIM模型,并导出SVG图形文件,满足与天津市调的交互;l 在现有系统基础上增加新的功能模块:包括光字牌、间隔分析工具、电压合格率统计、主变经济运行分析、负荷预测、母线压差分析、线路主变损耗计算等;l 新系统应满足各种接口,多通道多规约的接入,完全兼容现有各变电站远
18、动通道和规约,可实现与市局的IEC104或DL-476规约转发,与集控五防系统通讯防误遥控闭锁,CIM/SVG文件转发,并预留可扩展通讯接口;l 充分考虑与现有主站系统的数据、模型、图形兼容性,提供无缝过渡方案。3.2.2.3 组网模式为进一步提高系统可靠性,同时兼顾调度、集控两方面的运行要求,将各(双套)核心服务器的A机、B机分别设置在调度综合楼自动化机房和输变电所自动化机房,前置部分的通道控制箱和终端服务器同样按照此方案分配,实现真正意义上的异地热备,即使一个地方的设备全部瘫痪,仍能保证主站系统的正常运行。在两个地方分别设置双网(各自配置双核心交换机和前置交换机),并将两套主网通过光纤介质
19、连通,构成整体的一个双网系统。3.3 基本原则1) 一体化原则系统遵循一体化设计思想,采用分布式系统结构,在统一的实时信息服务平台基础上,灵活扩展、集成和整合各种应用功能。2) 混合平台主要的数据采集、数据处理、数据交换、高级应用、数据发布节点选择UNIX处理平台,人机交互界面操作可运行于UNIX/Windows/Linux平台。3) 可靠性l 系统的重要单元和单元的重要部件采应用冗余配置,通过自动切换机制实现故障的迅速隔离和切除,确保系统可应用性不受单个故障点的影响。l 系统进程采用合理的监管机制,能够及时发现异常进程并有效切换或重启。l 采用符合现代工业制造标准,具有相当的生产历史和稳定的
20、市场份额的硬件设备,使用具备合法授权,遵循软件工程的开发流程,并有完备的功能测试流程的软件产品。4) 实时性厂站端遥测、遥信、电量等数据准确、快速地通过数据采集和数据处理,在人机工作站界面上显示出来;确保遥控、遥调等控制指令快速下达到厂站端,为电网调度提供可靠的控制手段。5) 安全性l 系统安全性满足全国电力二次系统安全防护总体方案的要求。系统功能达到安全性评估的各项指标要求。l 系统具有完善的权限管理机制,防止未授权用户非法访问系统、非法获取信息或进行非法操作,确保网络数据交换的安全。l 系统采取严格的措施来确保数据存储、数据恢复、系统结构和其它操作的安全性,具有严格的病毒防范措施,及时更新
21、操作系统安全补丁。6) 标准性数据模型、系统接口、通信协议、软件设计等均符合各领域相关国际、国家和行业标准。7) 开放性l 支持用户和第三方应用软件程序的开发,能和其它系统互联和集成。l 具有良好的软件和硬件在线可扩展性。3.4 配置及体系结构3.4.1 硬件配置xxxx调度集控自动化系统采用当前主流配置的各种电子产品,建成(主要服务器)双机(主网架)双网的冗余配置模式,主要包括3.4.1.1 调度集控自动化服务器集群:调度集控自动化系统的核心部件,完成系统的数据采集、处理、存储查询及其它应用功能。由以下服务器组成:1) 数据采集服务器(前置服务器):2台,负责对串行通道变电站端RTU信息(3
22、5kV/110kV变电站)的接入,是整个系统的主要数据来源与控制通道;2) 通讯服务器:2台,一方面负责网络通道变电站端RTU信息的接入,另一方面负责将xxxx调度信息转发给天津区调及其它相关调度系统,同时还负责对其它系统(如防误系统)的接口工作;3) 实时服务器:2台,采用现有的2台数据处理服务器(Sun Fire V440)。对采集到的子站端生数据进行处理、分析后,供整个调度集控系统使用,也是整个系统各进程的协调管理中心;4) 历史服务器:2台,对整个调度集控系统的数据模型、站端数据、事件、操作步骤等所有信息进行存储、分类,并支持对所有历史信息的查询、备份、恢复;5) PAS服务器:1台,
23、采用现有的PAS服务器(DELL PE2850)。负责调度集控自动化系统的部分应用分析功能,并作为整个系统的热备份服务器,在其它服务器发生故障时实时替代故障服务器功能;6) WEB服务器:2台,利用现有的2台数据服务器(DELL PE2950)。作为DMIS系统载体,实现调度集控自动化系统安全WEB数据整合发布,满足xxxx供电公司对于调度运行管理需求。7) 备份服务器:1台,进行系统数据、模型和图形备份,在紧急时刻还可以作为其他服务器的备用设备;8) 虚拟服务器:1台,负责各III区业务的整合和虚拟发布。3.4.1.2 调度集控自动化工作站组1) 调度员工作站:2台(双屏配置),调度员监盘、
24、值班用;2) 集控工作站:2台,集控人员操作、监盘用;3) 报表工作站:2台,调度系统报表制作、维护用;4) 维护工作站:2台,负责调度系统建模、数据和图形的维护,并在紧急情况时由xxxx供电公司授权,由厂家远程进行系统维护;5) 转发工作站:1台,负责将主站系统数据转发到III区;6) 调度员办公计算机:5台,调度员日常办公使用;7) 调试计算机:1台;3.4.1.3 通信、网络及安全设备1)通道控制箱:2套,网络切换模式,放置在调度端(集控端现已具备2套网络切换模式通道控制箱,本期不需更换);2)终端服务器:4套,双通道方式,在调度和集控端各配置2套,取代现有单通道方式终端服务器;3)核心
25、交换机:4台,1000M三层协议交换机,在调度和集控端各配置2台构成双网;4)接入交换机:4台,在调度和集控端各配置2台构成前置双网;5)横向隔离装置:1台,和现有的1台横向隔离装置一同,构成I区和III区之间的横向隔离;6)拨号服务器:1套,替代现有的拨号Modem,符合安全防护规程。3.4.1.4 其它辅助设备:1)天文钟:北斗天文钟2套,和现有GPS天文钟共同组成系统时钟源;2)打印机、交换机光模块、SCSI硬盘、辅助工具、各类线缆等。3.4.2 软件配置1)操作系统:各服务器采用UNIX操作系统,各工作站采用UNIX/Linux等操作系统。2)商业软件:采用具备合法的使用授权,遵循软件
26、工程的开发流程,经过市场长期运行考验,满足调度集控自动化系统需求的主流商业软件。3)调度专业软件:采用符合系统基本原则,满足调度集控自动化系统的各项要求的调度专业软件。软件系统层次结构如下图所示图2 调度集控自动化系统软件层次结构3.4.3 体系结构3.4.3.1 数据通讯与采集是整个系统的数据来源与控制通道,其组成包括数据采集网段、前置服务器、串行通信设备、路由器、天文钟等。前置服务器接受厂站端RTU信息后,通过可靠的通信方式写入实时服务器。3.4.3.2 包括实时、历史、应用等服务器,各工作站,以及核心交换机等设备组成调度系统主网,服务器集群完成调度系统数据处理、分析、存储等功能,各工作站
27、实现日常调度、集控工作。主网为双网架构,主服务器为双机冗余配置,整个系统核心部分实现双网双机配置。3.4.3.3 系统主网的转发工作站通过横向隔离装置与III区的WEB服务器连接,同时WEB服务器与MIS网间设置硬件防火墙,进一步增加调度主站系统的安全性。3.3.3.4 本工程建设调度集控合一系统,共用双机双网主设备及软件系统。为了增加可靠性,在调度(调度综合办公楼)和集控(输变电所)所在地分别设置单套核心服务器、交换机、前置部分等设备,中间通过光纤通道连接两个地点的网络。3.3.3.5 预留和其他系统接口。xxxx调度主站系统升级改造工程 初步设计说明图3 xxxx调度集控主站拓扑图(本期)
28、xxxx调度主站系统升级改造工程 初步设计说明3.5 系统功能及特点3.5.1基于UNIX/Linux混合操作系统平台服务器和工作站采用不同的操作系统。历史数据服务器,实时数据服务器,数据采集服务器(即前置机)、通讯服务器,WEB服务器为UNIX小型机,使用UNIX操作系统;其它工作站采用图形工作站,使用Linux操作系统。这样的好处是服务器这种不经常需要操作的机器使用UNIX操作系统,保证了系统运行的稳定性及安全性,而其它经常需要人工操作的工作站安装Linux操作系统,图形交互式的界面保证了操作使用的方便性,易于操作人员上手。3.5.2 数据采集与通信前置系统是整个系统的数据来源与控制通道,
29、其组成包括数据采集网段、数据采集服务器、串行通信设备、路由器等。数据转发是主站系统与其他系统的数据接口服务。xxxx供电公司接入变电站所采用的通讯方式,分为常规RS232数字接口和网络接口两种。为了减轻前置系统的负载,数据采集服务器主要用来接入常规RS232数字接口的变电站数据,而通讯服务器用来接入网络接口的变电站数据,同时负责转发数据给天津区调、以及与五防系统等其他自动化系统的通讯接口工作。这样做的好处是减轻了单一前置系统的负担,提高了实时数据吞吐量,减小了数据采集周期,避免所有厂站数据集中在一套前置机上存在的安全隐患。3.5.3 数据处理与存储3.5.3.1 SCADA数据处理实时服务器将
30、前置服务器采集的遥测、遥信等报文生数据进行转化,并进行总加、限值、平衡率、累加、功率因数、统计、旁路自动替换等处理,给调度集控自动化系统使用。3.5.3.2 数据存储与查询数据存贮由两台历史服务器组成。历史服务器一方面要运行商用数据库管理系统,实现对系统运行参数、CIM模型数据以及历史运行数据的管理职能;另一方面要承担数据处理、数据存贮、数据分发、数据检索、双服务器之间数据同步功能。两台数据服务器采应用主备热备应用工作机制,可以实现无扰动自动/手动切换,在切换过程中保证数据不丢失。3.5.4 人机界面交互各工作站上具备直观、友好、互操作简便的人机界面,人机工作站应选用主流图形工作站,可根据需要
31、配置单屏或多屏显示器,并具有多媒体功能。对于UNIX操作系统,人机界面采用统一的Motif风格。根据调度集控系统需求,显示厂站接线图、网络潮流图、负荷曲线图、频率曲线图、动态棒图、全网系统图、实时/历史数据报表、地理位置图、系统配置图、系统工况图、主机资源图(CPU负荷、磁盘使用率等)、通道工况图、实时事项弹出、报表修改、用户自定义等各类画面。画面内容符合调度运行人员习惯,满足调度运行要求。模拟变电站光字牌功能,使得各种保护信号以图形界面直观的形式展现。光字牌分层显示功能,按照先厂站、再间隔、最后具体信号的方式。3.5.5 事故和告警处理系统中的各类事故、告警、异常、操作等信息,以有效的方式在
32、人机交互界面上,以不同的方式或明显的标识区分显示,对于重要信息,采用有效手段通知调度人员。具备有效的事故告警管理、查询机制,用户可以自定义告警类型。3.5.5.1 报警信息的来源应包括集控系统主站采集来自所属各变电站的信息,也包括集控系统自身运行的状态。报警内容应包括:变电站发生事故,设备状态异常、故障、测量值越限、保护信号等,集控系统的软/硬件故障,通信接口及网络故障,消防、防盗报警信号等。3.5.5.2 报警处理应分类型、分级别、分区域进行。报警信息应直观、醒目,并伴以声、光、色效果,信息组合方式可设定。报警条文用语应规范化,便于辨识处理。支持逐条、分组和全部报警信息报警确认。未确认和已确
33、认、未复归和已复归的信息应有明显的区别。3.5.5.3 报警信息记录包括自动记录所有报警信息及发生时间。信息应分类、归档,可按时间及类型等条件分别检索及处理。3.5.5.4监控中心应将各变电站内重要设备的状态变化列为事件顺序记录处理内容。3.5.5.5事件顺序记录处理的信息应准确完整,并生成事件记录报告,以显示、打印方式输出,便于保存、查阅。3.5.6 电子值班功能为了避免重要告警信息不能及时发现,通过电子值班系统可以将系统出现的用户关心的告警信息以手机短信的方式通知用户。用这种系统统一的事件处理机制消除多头管理带来的复杂性3.5.7 权限管理给不同职责的调度人员分配不同的权限,对调度人员、集
34、控运行人员、WEB用户,根据工作需要分配不同的权限。权限不同的用户,在人机交互、数据处理、操作功能等各方面都应有所区别,达到不同终端工作站、不同类型用户共享一套系统,进行各自工作互不干扰的目的。3.5.8 系统安全实时运行系统位于安全区,WEB发布系统位于安全区。安全区与安全区之间使用横向电力专用物理隔离装置(单比特),保证了WEB发布系统能够获得内网实时数据,又避免安全I区设备受到管理信息大区的病毒感染,大大提高了安全性。安全区中纵向有实时网和集控网,与这两种网络接口前增装了纵向加密认证装置,避免其它系统安全区可能带入的安全隐患。使用人员可以通过传统的用户名密码方式登陆,也可以通过IC卡刷卡
35、登陆方式,既保证了安全性,又简化了操作人员的使用。3.5.9 数据交互调度集控自动化系统与其他系统(如防误主站、遥视主站)之间需要进行安全的数据交换。交换系统实时运行数据、历史运行数据、电网CIM数据模型、图形格式等各类数据,同时接收其它系统的数据输入。系统应遵循IEC61970规范,能够生成完整的CIM模型供其它系统交互。同时支持SVG格式图形导出,生成的SVG文件可以直接通过SVG浏览器进行浏览。需要交互信息的系统均采用符合天津地区规范的CIM模型和SVG图形,以减少接口工作量。处于不同安全区需要交互信息的系统间,根据安全防护规程加装硬件防火墙或正向隔离装置。3.5.10 维护功能3.5.
36、10.1 日常维护在维护工作站上,对整个调度集控自动化系统进行建模、图形维护、数据维护、系统维护等日常维护功能。通过内部通信机制刷新整个系统状态。3.5.10.2 远程拨号维护配置远程拨号服务器,实现远程拨号维护功能。在系统授权允许的情况下,系统集成厂家可以通过远程拨号服务器登录系统,一方面应用于诊断系统运行的状况,监视系统各项资源的使应用情况,另一方面可以在线改变系统日志等级,下载系统日志文件进行远程离线分析。同时可以对系统各项功能实现远程升级。3.5.11 其它应用功能由前置服务器采集到的站端信息,经实时服务器处理后广播给整个调度集控自动化系统。这些数据仅仅是站端设备采集到的遥测、遥信等基
37、本信息,需要将这些信息进一步处理和分析,以辅助调度运行人员工作。3.5.11.1 网络建模网络建模应用于建立和修改网络数据库,为调度集控自动化和其它应用定义电网的网络结构。按照CIM数据模型定义电力系统中各类元件,基于图模库一体化技术。系统能够以CIM/XML形式将本系统的网络模型传递给其他系统/程序模块使应用3.5.11.2 网络拓扑根据电网中开关、刀闸等设备的实时分合状态以及网络元件状态将网络物理结点模型转化为计算应用的母线模型。网络拓扑是网络分析的前提,应用于网络分析的各种应用中。3.5.11.3 负荷预测根据电网运行状态、检修计划、相关历史负荷数据近23年负荷及增长情况、相关的历史气象
38、资料、历史事件资料、节假日情况等一系列关系到负荷变动的因素来对当前和以后的负荷情况作出尽可能准确的预测。3.5.11.4电压无功优化以电压合格率最高和全网网损最小或调度下发的控制指令为目标,以电容器与变压器分接头两类控制设备的动作次数最少为约束条件,根据数据采集系统采集到的遥测量、状态量、保护信号等,进行在线的分析和计算,然后通过计算机网络输出控制执行命令,自动或在人工监督模式下调节变压器分接头和投退电容器。3.5.11.5 短路电流计算根据系统模型和实时电网数据,计算电网中某点发生各种短路故障情况下的各相短路电流。3.5.11.6 PDR事故追忆及反演具备全部采集数据(模拟量、开关量、保护信
39、息等)的追忆能力,完整、准确地记录和保存电网的事故状态。为了正确反映事故发生时的电网模型、接线方式,系统具有对于电网模型及图形的CASE保存和管理功能。系统支持自定义存储条件和方式。3.5.12 调度管理信息系统调度管理信息系统采用浏览器/服务器(B/S)结构,基于因特网的WEB浏览技术。WEB发布业务运行在位于MIS网的WEB服务器上,为网络上任意通过应用户认证的客户节点提供并发访问服务。WEB发布系统的实现满足全国电力二次系统安全防护总体方案的要求。一方面将调度集控自动化系统信息的实时、历史及系统信息整合和发布,为公司领导和其它生产运行、管理部门提供显示电网实时运行情况、电网历史数据以及统
40、计分析数据等功能,是电网调度自动化系统将实时监视和数据查询功能延拓至MIS网的有效方式。另一方面,本次新上调度自动化系统应包括调度生产管理信息子系统,除实时信息的图形和曲线WEB发布、告警项目查询功能外,还应包含调度各专业生产管理相关信息、管理制度和生产流程、以及停电信息、事故预案等内容,以满足调度科各专业日常工作的需要。3.6 调度集控系统的兼容性与过渡为了兼容xxxx供电公司原系统的参数、图形、历史数据等信息,实现调度集控系统的平滑过渡。要求新调度集控系统一方面采用符合国际、国家标准及天津地区规范的CIM数据模型和SVG图形模型,另一方面提供原来调度系统参数、图形、历史数据的转换工具和过渡
41、方案。同时,新调度系统应对xxxx供电公司已图形和数据模型提供过渡到新系统的转换工具或解决方案。本期工程将调度集控主站的服务器、核心交换机、前置等部分一分为二,分别放置在调度(调度综合楼)及集控(输变电所)机房,考虑先将集控端的一半设备上齐,将原调度主站的数据模型和图形导入新系统,调试运行完毕后可以暂时按照单机单网运行。此时再拆除原有调度主站设备,并在调度端安装另一半设备。4 机房建设现在运行的调度集控主站自动化和通讯设备,分别放置在调度(调度综合楼)及集控(输变电所)机房,其中大部分设备放置在调度机房中,本期建设的调度集控主站系统仍然维持这种模式,因此有必要对调度综合楼5层机房进行改造。调度
42、综合楼5层现为几个小房间,分别放置自动化设备和通讯设备,机房装修明显不满足自动化通讯机房的专业规范,且由于空间所限设备摆放没有明确规划。本期结合主站系统升级,对机房进行相应改造:拆除各房间割断,整合成一间L形机房,机房按照国家电网公司信息机房设计及建设规范中的B类标准建设,放置自动化机柜(14面)、通讯机柜(20面)。主机房是机房区的最重要部分,是电子系统运行的核心,要保证绝对的安全。采用门禁系统控制人员的进出。整个机房区采用机房专用空调制冷,需要保证洁净度和恒温恒湿。主机区(面积约160m2)现规划两台机房空调、自动化和通讯共约34面标准机柜、1张监控台、2台UPS及配电柜、抗静电活动地板上
43、2个SDE消防灭火柜、抗静电活动地板下2个SDE消防灭火柜。4.1 防水设计机房内发生的任何一次泄漏如不能及时地发现和排除,所造成的不但是设备上的损坏,而且重要数据的损坏丢失,业务的中断会带来更加无法估计的严重后果。针对天津xxxx供电公司调度机房建设工程项目的特点,本方案将防水设计分成两部分。第一部分,即预防为主。将本层机房区附近所有有泄漏可能的地方全部进行防渗、防泄漏处理。在重点位置,做防水处理,并且安装漏液检测器;机房区内不使用的带头管道一律拆除并进行可靠封堵。专用空调的排水在最短处排出,避免排水管道在机房内穿行,渗漏的可能;专用空调的上水管道按最近的距离铺设,缩短在机房内穿行,上下水管
44、引至卫生间,并且在施工中要严格按施工工艺操作,杜绝渗漏。第二部分是在机房区的对漏水检测做到无人值守,集中监控。在机房中所有可能渗漏的部位和重要设备附近设置漏液检测系统。在值班操作的监控主机上进行实时监控,一旦漏液,感应器就会立即将信号传给报警控制器,进行报警。使工作人员能及时外理,避免事故。4.2 防鼠虫害设计将围合机房区域的所有楼板、隔墙进行完全封闭处理。在施工时密封所有的施工预留孔洞,进出机房的管线穿墙后做密封。避免鼠虫进入机房。4.3 装修材料设计此部分请土建专业核实后修改根据建筑内部装修设计防火规范第3.1.4条:大中型电子计算机房、中央控制室、电话总机房等放置特殊贵重设备的房间,其顶
45、棚和墙面应采用A级装修材料,地面及其他装修应采用不低于B1级的装修材料。根据建筑内部装修设计防火规范第3.3.2条:除100m以上的高层民用建筑及大于800座位的观众厅、公议厅,顶层餐厅外,当设有火灾自动报警装置和自动灭火系统时,除顶棚外,其内部装修材料的燃烧性能等级可在规定的基础上降低一级。即顶棚应采用A级装修材料、墙面可采用B1级装修材料、地面及其他装修应采用不低于B2级的装修材料。4.3.1 吊顶对顶棚做严格的防水、防漏、防尘、保温处理,防尘处理采用防尘材料,保温处理材料选用25mm厚优质铝箔玻璃保温材料。吊顶的作用:l 可用于布置通风管道,如通风系统的送回风管道、电气系统的各类金属线槽等;l 可用于安装照明灯具及遮蔽各类管线,如各类电缆线、信号线等;l 可用于安装固定各类风口;l 可用于安装消防自动报警系统的各类探头等;l 吊顶最好选用可拆卸的活动顶板,以便于吊顶上设备、管线的维护与维修;其中吊顶上安装的灯具、风口等要避免正对机房中机柜。4.3.2 地面在电子计算机机房的建设中,抗静电活动地板是重要的组成部分。本期工程铺设600x600的抗静电活动地板,高度300mm,面积约为160m2。活动地板的作用:l 抗静电活动地板能够使静电荷通泄至地,并反射电磁辐射;l 计算机系统各
