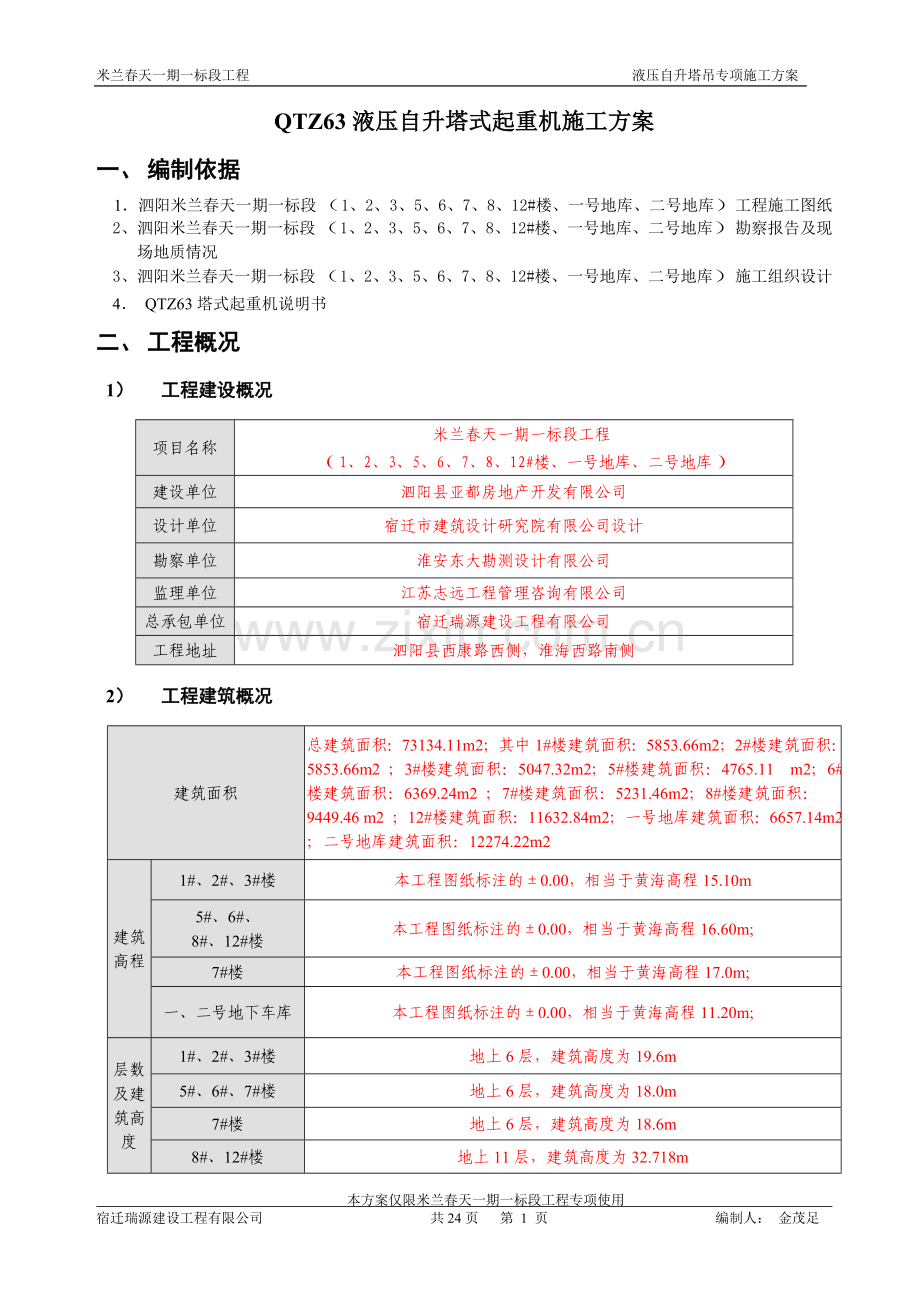

住宅楼及车库工程QTZ63液压自升塔式起重机施工方案.doc

米兰春天一期一标段工程 液压自升塔吊专项施工方案 QTZ63液压自升塔式起重机施工方案一、 编制依据1泗阳米兰春天一期一标段（1、2、3、5、6、7、8、12#楼、一号地库、二号地库）工程施工图纸2、泗阳米兰春天一期一标段（1、2、3、5、6、7、8、12#楼、一号地库、二号地库）勘察报告及现场地质情况3、泗阳米兰春天一期一标段（1、2、3、5、6、7、8、12#楼、一号地库、二号地库）施工组织设计4 QTZ63塔式起重机说明书二、 工程概况1） 工程建设概况项目名称米兰春天一期一标段工程（1、2、3、5、6、7、8、12#楼、一号地库、二号地库）建设单位泗阳县亚都房地产开发有限公司设计单位宿迁市建筑设计研究院有限公司设计勘察单位淮安东大勘测设计有限公司监理单位江苏志远工程管理咨询有限公司总承包单位宿迁瑞源建设工程有限公司工程地址泗阳县西康路西侧，淮海西路南侧2） 工程建筑概况建筑面积总建筑面积：73134.11m2；其中1#楼建筑面积：5853.66m2；2#楼建筑面积：5853.66m2 ；3#楼建筑面积：5047.32m2；5#楼建筑面积：4765.11 m2；6#楼建筑面积：6369.24m2 ；7#楼建筑面积：5231.46m2；8#楼建筑面积：9449.46 m2 ；12#楼建筑面积：11632.84m2；一号地库建筑面积：6657.14m2；二号地库建筑面积：12274.22m2建筑高程1#、2#、3#楼本工程图纸标注的0.00，相当于黄海高程15.10m5#、6#、8#、12#楼本工程图纸标注的0.00，相当于黄海高程16.60m; 7#楼本工程图纸标注的0.00，相当于黄海高程17.0m; 一、二号地下车库本工程图纸标注的0.00，相当于黄海高程11.20m; 层数及建筑高度1#、2#、3#楼地上6层，建筑高度为19.6m5#、6#、7#楼地上6层，建筑高度为18.0m7#楼地上6层，建筑高度为18.6m8#、12#楼地上11层，建筑高度为32.718m设计使用年限50年结构形式多层框架结构；小高层剪力墙结构使用功能住宅抗震设防烈度7度防水等级地下级；屋面：级耐火等级地下级；地上级结构层高1、2、3#楼5、6#楼7#楼8、12#楼一、二号车库1层4.2m2.9m3.0m2.9m3.9m（地下）2层3.7 m2.9m3.0m2.9m3层以上2.9 m2.9m2.9m2.9m装饰外墙真石漆涂饰内墙户内一般抹灰；公共部位涂刷乳胶漆楼面户内细石砼楼面；公共部位防滑地砖楼面地面细石砼地面顶棚刮腻子窗户塑钢窗防水屋面3mm厚SBS改行沥青防水卷材卫生间、阳台1.8mm厚聚氨酯防水涂膜地下室4mm+3mm厚改行沥青防水卷材节能保温外墙1#、2#、3#楼B1级20mm厚挤塑聚苯保温板5#、8#、12#楼B1级30mm厚挤塑聚苯保温板6#、7#楼B1级25mm厚挤塑聚苯保温板屋面B1级45mm厚挤塑聚苯保温板窗户多腔塑料型材，中空玻璃，5 +6A+5+6A+5商铺多腔塑料型材，中空玻璃，6+12A+6建筑外遮阳塑钢卷帘一体化外遮阳再生能源1#、2#、3#楼36层采用太阳能热水供应系统，且有电辅助加热5#、6#、7#楼16层采用太阳能热水供应系统，且有电辅助加热8#、12#楼511层采用太阳能热水供应系统，且有电辅助加热3） 结构概况场地类别类结构安全等级二级建筑抗震设防类别丙类结构安全等级三级基础结构形式一、二号地库桩基 PHC-400(95)AB-C80-13，桩尖采用开口型钢桩尖1#、2#、3#、6#楼桩基PHC-400(95)AB-C80-14，PHC-400(95)AB-C80-13，桩尖采用开口型钢桩尖5#、7楼桩基PHC-400(95)A-C80-14，PHC-400(95)A-C80-13，桩尖采用开口型钢桩尖8#、12#楼桩基PHC-450(100)AB-C80-10,8，桩尖采用开口型钢桩尖混凝土强度等级基础垫层C15基础C35柱、墙、梁、板C30其他砼二次结构C25填充墙外墙采用A5.0 B07蒸压砂加气砼砌块，M5.0专用砌筑砂浆，内墙采用A5.0 B06蒸压砂加气砼砌块，M5.0专用砌筑砂浆三、塔机概况 塔机情况如下：1.塔机型号：两台QTZ63液压自升塔式起重机，两台QTZ40液压自升塔式起重机（本方案只对小高层塔吊进行验算）2.塔机生产厂家： 3.塔机制造许可证号： 此塔机按照国标GB/T5031-2008塔式起重机标准生产制造并进行了型式试验和出厂检验，出具了出厂合格证。4.塔机主要技术参数额定起重力矩：760kn.m额定起重量：6t最大幅度（55米）额定起重量：1.3t起升高度：独立式安装时40m附着式安装时140m工作幅度：2.550m起升速度：2倍率钢丝绳时为8m/min、40m/min、80m/min4倍率钢丝绳时为4m/min、20m/min、40m/min回转速度： 0.6r/min变幅速度：22m/min、44m/min顶升速度：0.5m/min塔机重量：31.9t（含平衡重量12t）三、 塔机设计验算1） 天然地基基础设计验算 计算依据： 1、塔式起重机混凝土基础工程技术规程JGJ/T187-2009 2、混凝土结构设计规范GB50010-2010 3、建筑地基基础设计规范GB50007-2011 一、塔机属性塔机型号QTZ63塔机独立状态的最大起吊高度H0(m)40塔机独立状态的计算高度H(m)45塔身桁架结构方钢管塔身桁架结构宽度B(m)1.64 二、塔机荷载塔机竖向荷载简图 1、塔机自身荷载标准值塔身自重G0(kN)130起重臂自重G1(kN)41.2起重臂重心至塔身中心距离RG1(m)22小车和吊钩自重G2(kN)3.5最大起重荷载Qmax(kN)60最大起重荷载至塔身中心相应的最大距离RQmax(m)11.5最大起重力矩M2(kN.m)750平衡臂自重G3(kN)19.3平衡臂重心至塔身中心距离RG3(m)6.3平衡块自重G4(kN)125平衡块重心至塔身中心距离RG4(m)11.8 2、风荷载标准值k(kN/m2)工程所在地江苏 宿迁 市泗阳县基本风压0(kN/m2)工作状态0.2非工作状态0.4塔帽形状和变幅方式锥形塔帽，小车变幅地面粗糙度B类(田野、乡村、丛林、丘陵及房屋比较稀疏的乡镇和城市郊区)风振系数z工作状态1.59非工作状态1.64风压等效高度变化系数z1.34风荷载体型系数s工作状态1.95非工作状态1.95风向系数1.2塔身前后片桁架的平均充实率00.35风荷载标准值k(kN/m2)工作状态0.81.21.591.951.340.20.8非工作状态0.81.21.641.951.340.41.65 3、塔机传递至基础荷载标准值工作状态塔机自重标准值Fk1(kN)130+41.2+3.5+19.3+125319起重荷载标准值Fqk(kN)60竖向荷载标准值Fk(kN)319+60379水平荷载标准值Fvk(kN)0.80.351.644520.66倾覆力矩标准值Mk(kNm)41.222+3.511.5-19.36.3-12511.8+0.9(750+0.520.6645)443.42非工作状态竖向荷载标准值Fk(kN)Fk1319水平荷载标准值Fvk(kN)1.650.351.644542.62倾覆力矩标准值Mk(kNm)41.222-19.36.3-12511.8+0.542.6245268.76 4、塔机传递至基础荷载设计值工作状态塔机自重设计值F1(kN)1.2Fk11.2319382.8起重荷载设计值FQ(kN)1.4FQk1.46084竖向荷载设计值F(kN)382.8+84466.8水平荷载设计值Fv(kN)1.4Fvk1.420.6628.92倾覆力矩设计值M(kNm)1.2(41.222+3.511.5-19.36.3-12511.8)+1.40.9(750+0.520.6645)750.78非工作状态竖向荷载设计值F(kN)1.2Fk1.2319382.8水平荷载设计值Fv(kN)1.4Fvk1.442.6259.67倾覆力矩设计值M(kNm)1.2(41.222-19.36.3-12511.8)+1.40.542.6245514.3 三、基础验算矩形板式基础布置图基础布置基础长l(m)5基础宽b(m)5基础高度h(m)1.35基础参数基础混凝土强度等级C30基础混凝土自重c(kN/m3)25基础上部覆土厚度h(m)0基础上部覆土的重度(kN/m3)19基础混凝土保护层厚度(mm)40地基参数修正后的地基承载力特征值fa(kPa)100软弱下卧层基础底面至软弱下卧层顶面的距离z(m)5地基压力扩散角()20软弱下卧层顶地基承载力特征值fazk(kPa)130软弱下卧层顶面处修正后的地基承载力特征值faz(kPa)323.8地基变形基础倾斜方向一端沉降量S1(mm)20基础倾斜方向另一端沉降量S2(mm)20基础倾斜方向的基底宽度b(mm)5000 基础及其上土的自重荷载标准值： Gk=blhc=551.3525=843.75kN 基础及其上土的自重荷载设计值：G=1.2Gk=1.2843.75=1012.5kN 荷载效应标准组合时，平行基础边长方向受力： Mk=G1RG1+G2RQmax-G3RG3-G4RG4+0.9(M2+0.5FvkH/1.2) =41.222+3.511.5-19.36.3-12511.8+0.9(750+0.520.6645/1.2) =373.7kNm Fvk=Fvk/1.2=20.66/1.2=17.22kN 荷载效应基本组合时，平行基础边长方向受力： M=1.2(G1RG1+G2RQmax-G3RG3-G4RG4)+1.40.9(M2+0.5FvkH/1.2) =1.241.222+3.511.5-19.36.3-12511.8)+1.40.9(750+0.520.6645/1.2) =653.16kNm Fv=Fv/1.2=28.92/1.2=24.1kN 基础长宽比：l/b=5/5=11.1，基础计算形式为方形基础。 Wx=lb2/6=552/6=20.83m3 Wy=bl2/6=552/6=20.83m3 相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩： Mkx=Mkb/(b2+l2)0.5=443.425/(52+52)0.5=313.55kNm Mky=Mkl/(b2+l2)0.5=443.425/(52+52)0.5=313.55kNm 1、偏心距验算 相应于荷载效应标准组合时，基础边缘的最小压力值： Pkmin=(Fk+Gk)/A-Mkx/Wx-Mky/Wy =(379+843.75)/25-313.55/20.83-313.55/20.83=18.81kPa0 偏心荷载合力作用点在核心区内。 2、基础底面压力计算 Pkmin=18.81kPa Pkmax=(Fk+Gk)/A+Mkx/Wx+Mky/Wy =(379+843.75)/25+313.55/20.83+313.55/20.83=79.01kPa 3、基础轴心荷载作用应力 Pk=(Fk+Gk)/(lb)=(379+843.75)/(55)=48.91kN/m2 4、基础底面压力验算 (1)、修正后地基承载力特征值 fa=100.00kPa (2)、轴心作用时地基承载力验算 Pk=48.91kPafa=100kPa 满足要求！ (3)、偏心作用时地基承载力验算 Pkmax=79.01kPa1.2fa=1.2100=120kPa 满足要求！ 5、基础抗剪验算 基础有效高度：h0=h-=1350-(40+20/2)=1300mm X轴方向净反力： Pxmin=(Fk/A-(Mk+Fvkh)/Wx)=1.35(379.000/25.000-(373.698+17.2171.350)/20.833)=-5.256kN/m2 Pxmax=(Fk/A+(Mk+Fvkh)/Wx)=1.35(379.000/25.000+(373.698+17.2171.350)/20.833)=46.188kN/m2 假设Pxmin=0,偏心安全，得 P1x=(b+B)/2)Pxmax/b=(5.000+1.640)/2)46.188/5.000=30.669kN/m2 Y轴方向净反力： Pymin=(Fk/A-(Mk+Fvkh)/Wy)=1.35(379.000/25.000-(373.698+17.2171.350)/20.833)=-5.256kN/m2 Pymax=(Fk/A+(Mk+Fvkh)/Wy)=1.35(379.000/25.000+(373.698+17.2171.350)/20.833)=46.188kN/m2 假设Pymin=0,偏心安全，得 P1y=(l+B)/2)Pymax/l=(5.000+1.640)/2)46.188/5.000=30.669kN/m2 基底平均压力设计值： px=(Pxmax+P1x)/2=(46.19+30.67)/2=38.43kN/m2 py=(Pymax+P1y)/2=(46.19+30.67)/2=38.43kPa 基础所受剪力： Vx=|px|(b-B)l/2=38.43(5-1.64)5/2=322.8kN Vy=|py|(l-B)b/2=38.43(5-1.64)5/2=322.8kN X轴方向抗剪： h0/l=1300/5000=0.264 0.25cfclh0=0.25114.350001300=23237.5kNVx=322.8kN 满足要求！ Y轴方向抗剪： h0/b=1300/5000=0.264 0.25cfcbh0=0.25114.350001300=23237.5kNVy=322.8kN 满足要求！ 6、软弱下卧层验算 基础底面处土的自重压力值：pc=dm=1.519=28.5kPa 下卧层顶面处附加压力值： pz=lb(Pk-pc)/(b+2ztan)(l+2ztan) =(55(48.91-28.5)/(5+25tan20)(5+25tan20)=6.84kPa 软弱下卧层顶面处土的自重压力值：pcz=z=519=95kPa 软弱下卧层顶面处修正后地基承载力特征值 faz=fazk+b(b-3)+dm(d+z-0.5) =130.00+0.3019.00(5.00-3)+1.6019.00(5.00+1.50-0.5)=323.80kPa 作用在软弱下卧层顶面处总压力：pz+pcz=6.84+95=101.84kPafaz=323.8kPa 满足要求！ 7、地基变形验算 倾斜率：tan=|S1-S2|/b=|20-20|/5000=00.001 满足要求！ 四、基础配筋验算基础底部长向配筋HRB400 20150基础底部短向配筋HRB400 20150基础顶部长向配筋HRB400 16150基础顶部短向配筋HRB400 16150 1、基础弯距计算 基础X向弯矩： M=(b-B)2pxl/8=(5-1.64)238.435/8=271.15kNm 基础Y向弯矩： M=(l-B)2pyb/8=(5-1.64)238.435/8=271.15kNm 2、基础配筋计算 (1)、底面长向配筋面积 S1=|M|/(1fcbh02)=271.15106/(114.3500013002)=0.002 1=1-(1-2S1)0.5=1-(1-20.002)0.5=0.002 S1=1-1/2=1-0.002/2=0.999 AS1=|M|/(S1h0fy1)=271.15106/(0.9991300360)=580mm2 基础底需要配筋：A1=max(580，bh0)=max(580，0.001550001300)=9750mm2 基础底长向实际配筋：As1=10781mm2A1=9750mm2 满足要求！ (2)、底面短向配筋面积 S2=|M|/(1fclh02)=271.15106/(114.3500013002)=0.002 2=1-(1-2S2)0.5=1-(1-20.002)0.5=0.002 S2=1-2/2=1-0.002/2=0.999 AS2=|M|/(S2h0fy2)=271.15106/(0.9991300360)=580mm2 基础底需要配筋：A2=max(580，lh0)=max(580，0.001550001300)=9750mm2 基础底短向实际配筋：AS2=10781mm2A2=9750mm2 满足要求！ (3)、顶面长向配筋面积 基础顶长向实际配筋：AS3=6900mm20.5AS1=0.510781=5390mm2 满足要求！ (4)、顶面短向配筋面积 基础顶短向实际配筋：AS4=6900mm20.5AS2=0.510781=5390mm2 满足要求！ (5)、基础竖向连接筋配筋面积 基础竖向连接筋为双向10500。 五、配筋示意图矩形板式基础配筋图2）塔吊附墙计算 塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。主要包括附着杆计算、附着支座计算和锚固环计算。一. 参数信息塔吊型号:QTZ63塔吊最大起重力矩:M=750kN.m非工作状态下塔身弯矩:M=-200.0kN.m塔吊计算高度:H=45m塔身宽度:B=1.63m附着框宽度:3.0m最大扭矩:0kN.m风荷载设计值:1.37kN/m2附着节点数:2各层附着高度分别(m):15.7,30.7附着杆选用格构式：角钢+角钢缀条附着点1到塔吊的竖向距离:b1=3.00m附着点1到塔吊的横向距离:a1=0.85m附着点1到附着点2的距离:a2=3.1m二. 支座力计算 塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。 附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:1. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值塔机所受风均布线荷载标准值 (Wo=0.2kN/m2) =0.81.591.951.3350.2=0.66kN/m2 =1.20.660.351.4=0.39kN/m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值塔机所受风均布线荷载标准值 (本地区 Wo=0.40kN/m2) =0.81.641.951.3350.40=1.37kN/m2 =1.21.370.351.40=0.80kN/m2. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值 Mk=-200+400=200.00kN.m非工作状态下，标准组合的倾覆力矩标准值 Mk=-200.00kN.m3. 力 Nw 计算工作状态下: Nw=27.884kN非工作状态下: Nw=27.830kN三. 附着杆内力计算计算简图: 计算单元的平衡方程为: 其中: 四. 第一种工况的计算 塔机工作状态下，Nw=27.88kN, 风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。 将上面的方程组求解，其中 从0-360循环， 分别取正负两种情况，分别求得各附着最大的轴压力和轴拉力：杆1的最大轴向压力为：20.49 kN杆2的最大轴向压力为：44.73 kN杆3的最大轴向压力为：47.07 kN杆1的最大轴向拉力为：20.49 kN杆2的最大轴向拉力为：44.73 kN杆3的最大轴向拉力为：47.07 kN五. 第二种工况的计算 塔机非工作状态，Nw=27.83kN, 风向顺着起重臂，不考虑扭矩的影响。 将上面的方程组求解，其中 =45,135,225,315， Mw=0，分别求得各附着最大的轴压力和轴拉力。杆1的最大轴向压力为：20.45 kN杆2的最大轴向压力为：38.73 kN杆3的最大轴向压力为：44.82 kN杆1的最大轴向拉力为：20.45 kN杆2的最大轴向拉力为：38.73 kN杆3的最大轴向拉力为：44.82 kN六. 附着杆强度验算1杆件轴心受拉强度验算验算公式: =N/Anf其中 N为杆件的最大轴向拉力,取N=44.82kN； 为杆件的受拉应力； An为格构杆件的的截面面积,计算得 An=452.8mm2；经计算，杆件的最大受拉应力 =44.821000/452.8=98.98N/mm2。最大拉应力不大于拉杆的允许拉应力215N/mm2,满足要求!2杆件轴心受压强度验算验算公式: =N/Anf其中 为杆件的受压应力； N为杆件的轴向压力,杆1:取N=20.49kN；杆2:取N=44.73kN；杆3:取N=47.07kN； An为格构杆件的的截面面积,计算得 An=452.8mm2； 为杆件的受压稳定系数,是根据 查表计算得: 杆1:取 =0.960,杆2:取=0.918 ,杆3:取 =0.960； 杆件长细比,杆1:取 =23.411,杆2:取=35.027,杆3:取=23.246。经计算，杆件的最大受压应力 =108.30N/mm2。最大压应力不大于拉杆的允许压应力215N/mm2,满足要求!七. 焊缝强度计算附着杆如果采用焊接方式加长，对接焊缝强度计算公式如下: 其中 N为附着杆单根主肢最大拉力或压力，N=47.066/4=11.767kN； lw为附着杆的周长，取85.00mm； t为焊缝厚度，t=3.00mm； ft或fc为对接焊缝的抗拉或抗压强度，取 185 N/mm2；经过焊缝强度 = 11766.59/(85.003.00) = 46.15N/mm2。对接焊缝的抗拉或抗压强度计算满足要求!八. 预埋件计算 依据混凝土结构设计规范GB 50010-2010第9.7条。1杆件轴心受拉时，预埋件验算验算公式: 式中 As预埋件锚钢的总截面面积：As=3.140222/4=0mm2 N为杆件的最大轴向拉力,取N=44820.00N b锚板的弯曲变折减系数，取 b=0.6+0.25t/d=非数字经计算: As=44820.00/(0.8非数字210.00)=非数字mm20.00mm2 满足要求!2杆件轴心受压时，预埋件验算验算公式: 式中 N 为杆件的最大轴向压力,取N=47066.35N z沿剪力作用方向最外层锚筋中心线之间的距离 r锚筋层数的影响系数，双层取1.0,三层取0.9，四层取0.85经计算: As=47066.35/(非数字1.00210.00)=非数字mm20.00mm2 满足要求!塔吊扶墙计算满足要求！五、塔吊基础施工（1）、塔机的布置本工程项目占地面积大，临时施工场地有限，为满足工程要求及根据建筑平面特点，现场设置4台塔吊，拟设置塔吊安装位置如下： 1#楼南侧、6#楼南侧，8#楼南侧，12#楼北侧，均为建筑物正中间位置，塔基中心线距北外墙4000。（2）、塔吊基础施工部署1、施工机械与施工方案的选择由于施工工期紧，本工程土方开挖，宜选择机械挖土与人工配合的施工方案。2、塔吊基础埋深及土方开挖边坡系数的确定根据地基勘察报告各土层性质及塔吊基础埋深情况。开挖深度：塔吊基础顶相对标高为0.80米，塔吊基础座落于第2层粉土上，地基土承载力特征值修正后取为90.0 kpa。土方开挖应放坡。3、基坑降水施工根据勘察报告表明，基底标高处有潜在地下水，本工程深基坑土方开挖前需降水，采用管井进行降水，以确保基础施工质量与安全。详见基坑降水施工方案。4、边坡支护措施雨季基础施工时为防边坡土方被雨水冲刷，导致泥浆流入基槽，特别是在基础钢筋绑扎期间为确保工程施工质量与安全，边坡宜采取塑料薄膜满覆盖。（3）、塔吊基础施工2、塔吊基础结构施工工艺建筑物深基坑土方开挖塔吊基础土方开挖基础垫层钢筋绑扎地脚螺栓安装模板安装与加固混凝土混凝土养护、基础垫层基础垫层施工前应进行基土与垫层模板质量验收，确保基土平整度、标高与塔吊基础位置的准确，待混凝土终凝后强度达到1.2N/mm2时进行塔吊基础测量放线。、钢筋本工程塔吊基础钢筋均为级，施工前应按规定要求取样送检，报监理验收，确保原材料符合施工规范要求。钢筋下料与绑扎应符合施工规范要求，实行过程监控，事后检查，按验收程序组织质量验收，合格后同意进行混凝土施工。、塔吊地脚螺栓安装塔吊基础地脚螺栓安装要求位置准确，主楼地脚螺栓顶标高控制应要求准确，并采用经纬仪、水准仪进行校正，符合要求后对地脚螺栓还须进行加固，以防混凝土施工过程中发生偏位现象。、塔吊基础混凝土施工采用泗阳星友商品混凝土公司砼，强度等级C30，留置同条件养护混凝土试块二组，标养混凝土试块一组混凝土应分层浇筑与振捣，每层浇筑厚度为控制在450厚以内。浇筑混凝土时应经常观察模板、钢筋及地脚螺栓有无移动、变形等情况，发现问题应立即处理，并在已浇筑的混凝土凝结前修正完好。在施工过程严禁振捣棒碰撞塔吊基础钢筋网片与地脚螺栓。混凝土表面标高控制采用水准仪事先进行定点测平，用小白线严格控制板面标高和表面平整。浇筑后初步用铝合金刮杠刮平，此时应做到混凝土表面高楞铲除，低凹补平，木抹子表面搓平。为防混凝土表面风干性应力裂缝，混凝土表面用塑料地膜进行覆盖。混凝土施工质量要求如下：混凝土表面平整度允许偏差：5；预埋螺栓中心位置偏移允许偏差： 5 、混凝土养护混凝土浇筑终凝后立即派专人浇水养护，浇水次数应保持混凝土表面有足够的润湿状态 （4）、塔吊基础防雷接地待塔吊安装完成后，在塔吊基础的三面打入48钢管，露出0.5米，外露钢管与塔吊基础节之间采用350镀锌扁铁焊接相连。六、安装准备工作1.安装前检查基础表面的水平面度，基础表面应该经过二次找平至水平面度1/1000；砼强度应达到设计强度的75以上、地脚螺栓应留有400毫米的长度。2.根据本施工现场具体情况，平整好25T汽车吊及塔机进场的放置、拼装及安装场地；安装前准备好一台25t汽车式起重机。3.电路的架设；将380V的电源架设到塔机的基础侧，以便安装塔机使用。4.安装时环境条件要求：在安装时风力应不大于四级。5.对待安装的整机及各部件等进行检查，特别是液压系统、金属机构、机构等。6.塔机安装队（具备安装资格认可证）进场前，必须有安装拆卸方案，安装拆卸主要人员职责分工明确，有操作证。7.安装人员：指挥1人；起重及安装人员46人；电工1人；塔吊司机1人。安装操作人员必须持有操作证工作；在安装过程中必须注意安全，戴好安全帽，高空作业人员配带安全带。七、安全措施1.使用汽车式起重机时，严格执行有关安全使用规范；2.参加工作的全体人员必须精神集中，进入施工现场必须戴安全帽，高空作业要系好安全带，穿好防滑鞋；有心脏病、高血压等不适应高空作业的人员禁止参加作业；班前不得饮酒。3.吊装时物件要绑扎稳当，并设专人指挥，吊物不得碰撞电线、房屋等物，遇大风雨时应停止作业。4.当遇到6级以上风力，应停止高空作业，塔机爬升（或拆除）时允许的风力最大为4级。5.现场所有人员不得站在悬挂重物之下；6.实施作业时，由专人统一指挥，其它人员必须服从指令，指挥号令必须清晰、准确，严格禁止违章操作。严禁随便离开岗位，严禁违章指挥；7.凡参加装机作业人员都必须参加安全交底、学习、办理有关手续；有关未尽事宜或有特殊情况发生，经多方协商再做决定。塔机安装好后，调整塔身直度不大于4。自检合格后报经县安全监察部门检查，验收收合格后出具许用证后，方可投入正式使用。八、安装作业过程中安全措施和注意事项：1.塔机安装的基本规定：a.司机、安装工、起重工必须是劳动人事部门进行效核取得合格证者，严禁无证操作、安装、维修塔机。b.安装塔机的全过程必须由专人指挥。严禁无指挥操作，更不允许不服从指挥擅自操作，严禁操作人酒后作业。2.参加操作人员必须做到：a.了解塔机结构性能说明书中有关安装过程的规定。严禁修改说明书中安装程序。b.了解塔机各部件连接形式和连接尺寸。c.了解塔机各部件的重量及吊点位置。d.了解对使用设备及工具的性能及操作规程。3.安装塔机的一般规定：a.必须遵循立塔程序。b.必须安装安全保护设施。如：扶梯、护栏等。c.平衡臂上未装足平衡重时，严禁吊载。d.风力超过4级时严禁进行塔机安装及塔机顶升（或拆卸）作业。e.安装（或拆卸）过程中必须用螺栓将下接盘、标准节和套架连接起来，并拧紧双螺母。f.必须按规定配置正确的平衡重重量。g.加节（或减节）前起重臂方向和套架开口方向必须一致。h.标准节起升（或下降）时必须尽可能靠边近塔身。i.顶升安装标准节（或减节）过程中，严禁旋转起重臂，开动小车或使吊钩上下运动。4.安装注意事项：a.检查连接螺栓是否拧紧。b.塔机各部件所有的螺栓材质和规格不同，决不可混用。c.平衡臂、起重臂拉板安装前应检查接头是否连接牢靠，拉板是否有损伤现象。d.起吊平衡臂或起重臂安装时，一定要把吊绳与安装起重机吊钩用钢丝绳或卸扣牢固，防止钢丝绳夹角过大时钢丝绳脱钩。e.收紧小车的钢丝绳，以防止安装在变幅小车上的防断绳装置弹起而挂住起重臂水平腹杆变成幅钢丝绳拉断的情况发生。f.当塔机在未安装平衡臂和起重臂之前，应进回转试运转。g.调整高度限位器碰块位置，使吊钩滑轮上限位置处于离小车滑轮之间的距离（空间尺寸）在大于1000mm时，起升运转应停止。h.力矩限制器、重量限制器、幅度限制器、各电气限位等装置均应按规定安装和调试。i.塔式起重机的主体结构，电动机底座和所有电气设备的金属外壳，导线的金属护管等都应有良好可靠的接地。j.标准节安装不得换方位，否则爬升用踏步方向装错，无法进行爬升。k.起重臂由10节组装而成，必须按出厂规定的标记或标牌顺序组装，切不可相更换。l.起重臂相互连接用的上弦销和下弦销均是专用的特制零件，不得代换。m.整机安装完毕后，应检查塔身的垂直度要求，允差4/1000。九、安装程序塔机的安装程序为：将塔机零件部件装车运进安装现场清理零部件及工具吊具清理安装场地安装基础节安装标2个准节安装套架安装回转部分及司机室接通回转机构及起升机构电源线路安装塔帽安装平衡臂安装平衡臂拉板安装1块平衡重拼装起重臂及起重臂拉板安装其余平衡重块接通变幅机构及顶升装置电源线路穿绕起升和变幅钢丝绳接通安全装置电源线路并调试好安全装置顶升标准节加高塔身到预定高度检查塔机的垂直度全面检查塔机各部位（详见使用说明书）并使其达到要求清理工具及吊具等安装工作完成。具体安装过程如下：1. 安装基础节；
