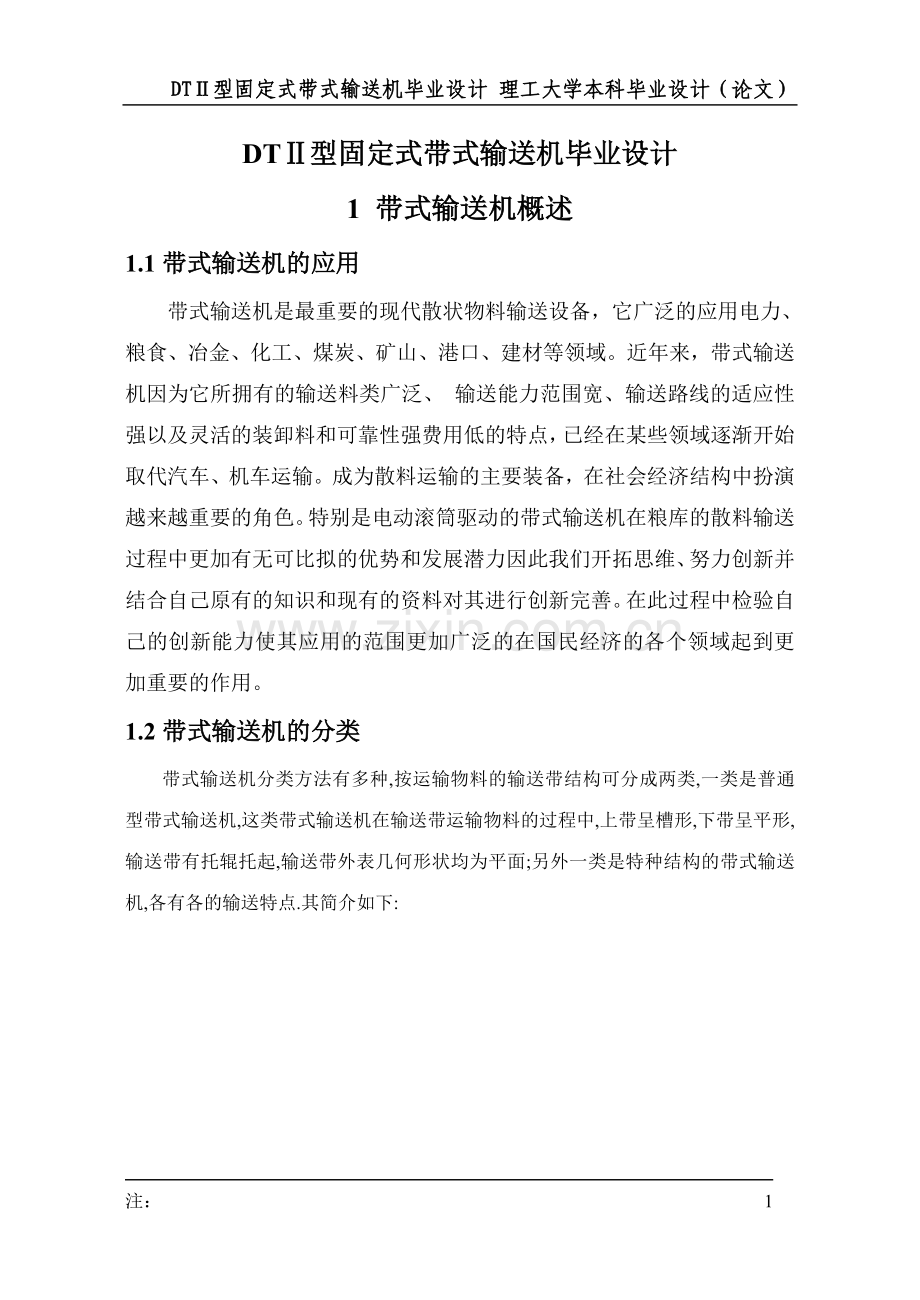

DT型固定式带式输送机毕业设计 理工大学本科毕业设计（论文）DT型固定式带式输送机毕业设计1 带式输送机概述1.1带式输送机的应用带式输送机是最重要的现代散状物料输送设备，它广泛的应用电力、粮食、冶金、化工、煤炭、矿山、港口、建材等领域。近年来，带式输送机因为它所拥有的输送料类广泛、 输送能力范围宽、输送路线的适应性强以及灵活的装卸料和可靠性强费用低的特点，已经在某些领域逐渐开始取代汽车、机车运输。成为散料运输的主要装备，在社会经济结构中扮演越来越重要的角色。特别是电动滚筒驱动的带式输送机在粮库的散料输送过程中更加有无可比拟的优势和发展潜力因此我们开拓思维、努力创新并结合自己原有的知识和现有的资料对其进行创新完善。在此过程中检验自己的创新能力使其应用的范围更加广泛的在国民经济的各个领域起到更加重要的作用。1.2带式输送机的分类带式输送机分类方法有多种,按运输物料的输送带结构可分成两类,一类是普通型带式输送机,这类带式输送机在输送带运输物料的过程中,上带呈槽形,下带呈平形,输送带有托辊托起,输送带外表几何形状均为平面;另外一类是特种结构的带式输送机,各有各的输送特点.其简介如下: 1.3 各种带式输送机的特点.QD80轻型固定式带输送机 QD80轻型固定式带输送机与TD型相比,其带较薄、载荷也较轻,运距一般不超过100m,电机容量不超过22kw. 它属于高强度带式输送机,其输送带的带芯中有平行的细钢绳，一台运输机运距可达几公里到几十公里.U形带式输送机 它又称为槽形带式输送机,其明显特点是将普通带式输送机的槽形托辊角由提高到使输送带成U形.这样一来输送带与物料间产生挤压,导致物料对胶带的摩擦力增大,从而输送机的运输倾角可达25. 管形带式输送机 U形带式输送带进一步的成槽,最后形成一个圆管状,即为管形带式输送机,因为输送带被卷成一个圆管,故可以实现闭密输送物料,可明显减轻粉状物料对环境的污染,并且可以实现弯曲运行.气垫式带输送机 其输送带不是运行在托辊上的,而是在空气膜(气垫)上运行,省去了托辊,用不动的带有气孔的气室盘形槽和气室取代了运行的托辊,运动部件的减少,总的等效质量减少,阻力减小,效率提高,并且运行平稳,可提高带速.但一般其运送物料的块度不超过300mm.增大物流断面的方法除了用托辊把输送带强压成槽形外,也可以改变输送带本身,把输送带的运载面做成垂直边的,并且带有横隔板，一般把垂直侧挡边作成波状,故称为波状带式输送机,这种机型适用于大倾角,倾角在30以上,最大可达90.（6）.压带式带输送机 它是用一条辅助带对物料施加压力.这种输送机的主要优点是:输送物料的最大倾角可达90,运行速度可达6m/s,输送能力不随倾角的变化而变化,可实现松散物料和有毒物料的密闭输送.其主要缺点是结构复杂、输送带的磨损增大和能耗较大。.钢绳牵引带式输送机 它是无际绳运输与带式运输相结合的产物,既具有钢绳的高强度、牵引灵活的特点,又具有带式运输的连续、柔性的优点。1.4 带式输送机的发展状况国外带式输送机技术的发展很快，其主要表现在2个方面：4一方面是带式输送机的功能多元化、应用范围扩大化，如高倾角带输送机、管状带式输送机、空间转弯带式输送机等各种机型；另一方面是带式输送机本身的技术与装备有了巨大的发展，尤其是长距离、大运量、高带速等大型带式输送机已成为发展的主要方向，其核心技术是开发应用于了带式输送机动态分析与监控技术，提高了带式输送机的运行性能和可靠性。目前带式输送机已广泛应用于国民经经济各个部门,近年来在露天矿和地下矿的联合运输系统中带式输送机又成为重要的组成部分6.主要有:钢绳芯带式输送机、钢绳牵引胶带输送机和排弃场的连续输送设施等。这些输送机的特点是输送能力大(可达30000t/h),适用范围广(可运送矿石,煤炭,岩石和各种粉状物料,特定条件下也可以运人),安全可靠,自动化程度高,设备维护检修容易,爬坡能力大(可达16),经营费用低,由于缩短运输距离可节省基建投资。1.5 带式输送机的工作原理带式输送机又称胶带运输机,其主要部件是输送带,亦称为胶带,输送带兼作牵引机构和承载机构. 带式输送机是一种摩擦驱动以连续方式运输物料的机械。应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。所以带式输送机广泛应用于现代化的各种工业企业中。带式输送机组成及工作原理如图1-1所示 ,它主要包括一下几个部分:输送带(通常称为胶带) 、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等.图1-1 带式输送机简图1张紧装置 2装料装置 3犁形卸料器 4槽形托辊5输送带 6机架 7传动滚筒 8卸料器9清扫装置 10平行托辊 11空段清扫器 12减速器输送带5绕经传动滚筒7和机尾换向滚筒1形成一个无极的环形带.输送带的上、下两部分都支承在托辊上.拉紧装置给输送带以正常运转所需要的拉紧力.工作时,传动滚筒通过它和输送带之间的摩擦力带动输送带运行.物料从装载点装到输送带上,形成连续运动的物流,在卸载点卸载.一般物料是装载到上带(承载段)的上面,在机头滚筒(在此,即是传动滚筒)卸载,利用专门的卸载装置也可在中间卸载。普通型带式输送机的机身的上带是用槽形托辊支撑,以增加物流断面积,下带为返回段(不承载的空带)一般下托辊为平托辊.带式输送机可用于水平、倾斜和垂直运输.对于普通型带式输送机倾斜向上运输,其倾斜角不超过18,向下运输不超过15。输送带是带式输送机部件中最昂贵和最易磨损的部件.当输送磨损性强的物料时,如铁矿石等,输送带的耐久性要显著降低。1.6 带式输送机的结构和布置形式 1.6.1 带式输送机的结构带式输送机主要由以下部件组成：拉紧装置、装载装置、改向滚筒、上托辊、输送带、下托辊、机架、清扫装置、驱动装置。输送带是带式输送机的承载构件，带上的物料随输送带一起运行，物料根据需要可以在输送机的端部和中间部位卸下。输送带用旋转的托棍支撑，运行阻力小。图1-2 带式输送机典型布置方式托辊和支架的作用是支承胶带和胶带上所承载的物料，使胶带保持在一定垂度下平稳的运行。传动装置是将电动机的转矩传给胶带，使胶带连续运动的装置。它由电动机、传动滚筒、联轴器、减速器等组成拉紧装置的作用是保证胶带具有足够的张力，使滚筒和胶带产生必要的摩擦力，限制胶带在各支架间的垂度，使输送机正常工作。常用的拉紧装置有机械拉紧式和重锤拉紧式两种。1.6.3 运行阻力的计算输送带的张力包括有拉紧装置所形成的初张力,克服各种阻力所需要的张力及由动载荷所产生的张力。运行阻力分为直线段、曲线段及其他附加阻力,现分述如下.（1）如下图所示,运行阻力包括两部分,一部分是摩擦阻力;一部分是由下滑力(自重分力)引起的阻力.有摩擦力引起的阻力总是为正,但由于下滑力引起的阻力在此段输送带向上运行时为正,向下为负。查1-2表（见通用机械设计）可知，表12胶带参数纵向拉伸强度 N/mm1000 钢丝绳间距/mm12 带厚/mm16 上覆盖胶厚度/mm6 下覆盖胶厚度/mm6输送带质量 kg/m23.1纵向拉伸强度=1000N/mm；输送带每米质量。承载段(或称为重段)运行阻力为因为 所以 式中 当承载段向上运行时,下滑力是正;向上运行时,下滑力是负。同样,输送带回空段阻力为 式中 当承载段向上运行时,回空段是向下运行的,此时,回空段向下滑力为负;反之,回空段的下滑力为正。同时选出托辊间距，=3m。 当承载段向上运行时,回空段是向下运行的,此时,回空段向下滑力为负;反之,回空段的下滑力为正。注： 682 带式输送机的设计计算2.1 已知原始数据及工作条件（1）采区上山运煤,带式输送机布置形式及尺寸如图2-1所示 图2-1 带式输送机布置形式及尺寸示意图（2）输送物料：煤；块度 ;（3）输送量：；物流密度=1t/m3（4）输送机长： L=100 m；（5）倾角： =2.2 计算步骤2.2.1 带速和槽角的确定:按给定的工作条件,取原煤的堆积角为20。带式输送机的最大运输能力计算公式为 式中：输送量（； 带速（； 物流密度；带速选择原则：(1)输送量大、输送带较宽时，应选择较高的带速。(2)较长的水平输送机，应选择较高的带速；输送机倾角愈大，输送距离愈短，则带速应愈低。(3)物料易滚动、粒度大、磨琢性强的，或容易扬尘的以及环境卫生条件要求较高的，宜选用较低带速。(4)一般用于给了或输送粉尘量大时，带速可取0.8m/s1m/s；或根据物料特性和工艺要求决定。(5)人工配料称重时，带速不应大于1.25m/s。(6)采用犁式卸料器时，带速不宜超过2.0m/s。(7)采用卸料车时，带速一般不宜超过2.5m/s；当输送细碎物料或小块料时，允许带速为3.15m/s。(8)有计量秤时，带速应按自动计量秤的要求决定。(9)输送成品物件时，带速一般小于1.25m/s。带速与带宽、输送能力、物料性质、块度和输送机的线路倾角有关.当输送机向上运输时，倾角大，带速应低；下运时，带速更应低；水平运输时，可选择高带速.带速的确定还应考虑输送机卸料装置类型，当采用犁式卸料车时，带速不宜超过3.15m/s. 考虑山上的工作条件取带速为2 m/s; 故所选的槽形物料断面面积 A=0.234m2, 选槽角=,动积角=300。试中 r-物流密度，t/; -倾斜系数，对普通带可在下表中查得;q-物流每米质量，kg/m;v -速度，m/s; 表2-1 倾斜系数 表倾角/（）246810121416182010.990.980.970.950.930.910.890.850.81图2-2 槽形托辊的带上物料堆积截面查表4-16各种带宽适用的最大块度(mm)带 宽5006508001000120014001600最大块度1001502003003503503502.2.2承载段运行阻力（1）由式物流每米质量 故可算得 = 表2-2 常用的托辊阻力系数 工 作 条 件平行托辊Wk槽型托辊wz 室内清洁,干燥,无磨损性尘土0.0180.02 室内潮湿,温度正常,有少量磨损性尘土0.0250.03室外工作,有大量磨损性尘土,污染摩檫表面0.0350.04查表2-2得,=0.04代入表达试求得 =（208.3+23.1+31.3）1000.04 +(208.3+23.1) 100 9.81=75.327kN2.2.3 空回段运行阻力表2-3 DX型托辊组转动部分质量托辊形式800（带宽B）10001200140016018002000上托辊槽型铸铁座冲压座14112217252047507072下托辊平型铸铁座冲压座12111715201839426165查表2-2 得，带入表达式求得2.2.4最小张力点由上式计算可知，因空回段运行阻力为负值，所以最小张力点是下图中的3点。2.2.5输送点上各点张力的计算（1）由悬垂度条件确定4点的张力 由式 （2）由逐点计算法计算各点的张力，因为表2-4 分离点张力系数表轴承类型近900 围包角近1800 围包角滑动轴承1.03-1.041.05-1.06滚动轴承1.02-1.031.04-1.05故有2.2.5用摩擦条件来验算传动滚筒分离点与相遇点张力的关系设：为包角滚筒，每个滚筒与输送带的为包角为。由下表表2-5擦摩系数光面,潮湿光面,干燥胶面,潮湿胶面,干燥橡胶接触面0.20.250.350.4塑料接触面0.150.170.250.3 由表2-5选摩擦系数：=0.25，并取摩擦力备用 ，。由式 式中 n- 摩擦力备用系数，一般 -输送带与传动滚筒间的摩擦系数；-输送带与两个滚筒的为包角之和。故摩擦条件满足。2.2.6输送带的强度验算（1）输送带的计算安全系数由式 。（2）输送带的许用安全系数表2-6 基本安全系数与表带芯材料工作条件基本安全系数m0弯曲伸长系数cw有利3.2织物芯带正常3.51.5不利3.8有利2.8刚绳芯带正常31.8有利3.2可知=3.0，=1.8，取=1.2，=0.95，得（3）输送带强度脸算因mm，故所选输送带满足强度要求。通过以上的计算结果可知，；故ST1000是满足要。 表2-7钢丝绳输送带技术规格 输送带型号 ST1000钢丝绳最大直径/mm4纵向拉伸强度N/mm1000钢丝绳间距/mm12带厚/mm16上覆盖胶厚度/mm6下覆盖胶厚度/mm6输送带质量kg/m223.1 表2-7可知,ST1000钢绳芯带中钢绳直径为。2.2.7传动滚筒直径的确定和滚筒强度的验算 （1）考虑到比压及摩擦条件的滚筒最小直径计算时，可两滚筒分开算，以可一起来算。由式=（2）按钢绳芯带绳芯中的纲绳直径与滚筒直径的比值，由式： 要求 D150d=1504=600mm,可采用直径为D=630mm的滚筒.(3) 验算滚筒的比压 比压要按相遇点滚筒承受的比压来算，因此滚筒所承受的比压较大。按最不利的情况来考虑，设总的牵引力由两滚筒均分，各传递一半牵引力。总的牵引力=94.13-19.593=74.537kN。其分离点所承受的拉力。由式Mpa0.7Mpa因为0.7Mpa，故通用设计的滚筒强度是足够的，不必再进行强度验算。2.2.8拉紧装置拉紧装置行程 由式 式中 拉紧装置行程，； 输送机长度，； 输送带的弹性延伸率; 输送带的悬垂度率; 输送带的接头长度，;2-8 常用输送带的延伸率与接头长度表胶带种类弹性延伸率悬垂度率接头长度面帆布带0.010.0012尼龙胶带0.020.012钢绳芯胶带0.00250.001表（2-9）值+12-9 钢绳芯带接头长度型号ST-630ST-800ST-1000ST-1250ST-1600ST-2000ST-2500钢绳直径d33.544.5567.5接头长度6006507001250135014501550查上表选0.0025, =0.001, =1.75m,代入上式得：l100(0.0025+0.001)+0.7+1=2.05m, 令l2.5。2.2.9电动机功率和减速器的减速比电动机功率，由式 式中动力系数，=1.151.2.减速器效率，-0.850.9.按两滚筒的功率为，可选用1台L同步转数为1000r/min的5kW的电动机。由式。式中 -电动机的同步转数，一般取=1500r/min,1000r/min,750r/min; 传动滚筒的直径，m. -输送带的速度，m/s.减速器的减速比为： 。2.2.10逆止力与电机轴的制动力矩的计算向上运输且倾角较大，停车时会出现逆转，所需的逆止力，由式 电机轴上制动力矩由式 式中 D传动滚筒直径； K-安全制动系数，K=1.25； -电动机到传动滚筒间的传动效率,=0.850.9；i -减速器的减速比。3 驱动装置的选用带式输送机的负载是一种典型的恒转矩负载，而且不可避免地要带负荷起动和制动。电动机的起动特性与负载的起动要求不相适应在带式输送机上比较突出，一方面为了保证必要的起动力矩，电机起动时的电流要比额定运行时的电流大67倍，要保证电动机不因电流的冲击过热而烧坏，电网不因大电流使电压过分降低，这就要求电动机的起动要尽量快，即提高转子的加速度，使起动过程不超过35s。驱动装置是整个皮带输送机的动力来源，它由电动机、偶合器，减速器 、联轴器、传动滚筒组成。驱动滚筒由一台或两台电机通过各自的联轴器、减速器、和链式联轴器传递转矩给传动滚筒。减速器有二级、三级及多级齿轮减速器，第一级为直齿圆锥齿轮减速传动，第二级为斜齿圆柱齿轮降速传动，联接电机和减速器的连轴器有两种，一是弹性联轴器，一种是液力联轴器。为此，减速器的锥齿轮也有两种；用弹性联轴器时，用第一种锥齿轮，轴头为平键连接；用液力偶合器时，用第二种锥齿轮，轴头为花键齿轮联接。传动滚筒采用焊接结构，主轴承采用调心轴承，传动滚筒的机架与电机、减速器的机架均安装在固定大底座上面，电动机可安装在机头任一侧。3.1 电机的选用 电动机额定转速根据生产机械的要求而选定，一般情况下电动机的转速不低于500r/min，因为功率一定时，电动机的转速低，其尺寸愈大，价格愈贵，而效率较低。若电机的转速高，则极对数少，尺寸和重量小，价格也低。本设计皮带机所采用的电动机的总功率为221kw，所以需选用功率为250kw的电机，拟采用L型电动机，该型电机转矩大，性能良好，可以满足要求。3.2 减速器的选用本次设计选用 DCY 315-40型二级硬齿面圆锥-圆柱齿轮减速器,传动比为15.8第一级为螺旋齿轮、第二级为斜齿和直齿圆柱齿轮传动，其展开简图如下：图31 减速器示意图电动机和I轴之间，III轴和传动滚筒之间用的都是联轴器，故传动比都是1。3.2.1传动装置的总传动比由以上电机选择可知电机转速则工作转速=1000r/min,因减速器的标准减速比为=35.3,可求得r/min。3.2.2 液力偶合器液力传动与液压传动一样，都是以液体作为传递能量的介质，同属液体传动的范畴，二者的重要区别在于，液压传动是通过工作腔容积的变化，是液体压力能改变传递能量的；液力传动是利用旋转的叶轮工作，输入轴与输出轴为非刚性连接，通过液体动能的变化传递能量，传递的纽矩与其转数的平方成正比目前，在带式输送机的传动系统中，广泛使用液力偶合器，它安装在输送机的驱动电机与减速器之间，电动机带动泵轮转动，泵轮内的工作液体随之旋转，这时液体绕泵轮轴线一边作旋转运动，一边因液体受到离心力而沿径向叶片之间的通道向外流动，到外缘之后即进入涡轮中，泵轮的机械能转换成液体的动能，液体进去涡轮后，推动涡轮旋转，液体被减速降压，液体的动能转换成涡轮的机械能而输出作功它是依靠液体环流运动传递能量的，而产生环流的先决条件是泵轮的转速大于涡流转速，即而者之间存在转速差液力传动装置除煤矿机械使用外，还广泛用于各种军用车辆，建筑机械，工程机械，起重机械，载重汽车小轿车和舰艇上，它所以获得如此广泛的应用，原因是它具有以下多种优点：（1）能提高设备的使用寿命由于液力转动的介质是液体，输入轴与输出轴之间用非刚性连接，故能将外载荷突然骤增或骤减造成的冲击和振动消除或部分消除，转化为连续连续渐变载荷，从而延长机器的使用寿命这对处于恶劣条件下工作的煤矿机械具有这样意义（2）有良好的启动性能由于泵轮扭矩与其转速的平方成正比，故电动机启动时其负载很小，起动较快，冲击电流延续时间短，减少电机发热（3）良好的限矩保护性能（4）使多电机驱动的设备各台电机负荷分配趋于均匀3.2.2 联轴器本次驱动装置的设计中，较多的采用联轴器，这里对其做简单介绍：联轴器是机械传动中常用的部件。它用来把两轴联接在一起，机器运转时两轴不能分离；只有在机器停车并将联接拆开后，两轴才能分离。联轴器所联接的两轴，由于制造及安装误差、承载后的变形以及温度变化的影响等，往往不能保证严格的对中，而是存在着某种程度的相对位移。这就要求设计联轴器时，要从结构上采取各种不同的措施，使之具有适应一定范围的相对位移的性能。根据对各种相对位移有无补偿能力（即能否在发生相对位移条件下保持联接的功能），联轴器可分为刚性联轴器（无补偿能力）和挠性联轴器（有补偿能力）两大类。挠性联轴器又可按是否具有弹性元件分文无弹性元件的挠性联轴器和有弹性元件的挠性联轴器两个类别。刚性联轴器这类联轴器有套筒式、夹壳式和凸缘式等。凸缘联轴器是把两个带有凸缘的半联轴器联成一体，以传递运动和转矩。凸缘联轴器的材料可用灰铸铁或碳钢，重载时或圆周速度大于30m/s时应用铸钢或碳钢。由于凸缘联轴器属于刚性联轴器，对所联两轴的相对位移缺乏补偿能力，故对两轴对中性的要求很高。当两轴有相对位移存在时，就会在机件内引起附加载荷，使工作情况恶化，这是它的主要缺点。但由于构造简单、成本低、可传递较大转矩，故当转速低、无冲击、轴的刚性大、对中性较好时亦常采用。挠性联轴器(1)无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。但因无弹性元件，故不能缓冲减振。常用的有以下几种：1）十字滑块联轴器十字滑块联轴器由两国在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘所组成。因凸牙可在凹槽中滑动，故可补偿安装及运转时两轴间的相对位移。这种联轴器零件的材料可用45钢，工作表面须进行热处理，以提高其硬度；要求较低时也可用Q275钢，不进行热处理。为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑。因为半联轴器与中间盘组成移动副，不能发生相对转动，故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时，中间盘就会产生很大的离心力，从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。这种联轴器一般用于转速,轴的刚度较大，且无剧烈冲击处。效率，这里为摩擦系数，一般取为0.120.25；为两轴间径向位移量，单位为；为轴径，单位为。2）滑块联轴器这种联轴器与十字滑块联轴器相似，只是两边半联轴器上的沟槽很宽，并把原来的中间盘改为两面不带凸牙的方形滑块，且通常用夹布胶木制成。由于中间滑块的质量减小，又具有较高的极限转速。中间滑块也可用尼龙6制成，并在配制时加入少量的石墨或二硫化钼，以便在使用时可以自行润滑。这种联轴器结构简单，尺寸紧凑，适用于小功率、高转速而无剧烈冲击处。3)十字轴式万向联轴器这种联轴器可以允许两轴间有较大的夹角（夹角最大可达），而且在机器运转时，夹角发生改变仍可正常传动；但当过大时，传动效率会显著降低。这种联轴器的缺点是：当主动轴角速度为常数时，从动轴的角速度并不是常数，而是在一定范围内变化，因而在传动中将产生附加动载荷。为了改善这种情况，常将十字轴式万向联轴器成队使用。这种联轴器结构紧凑，维护方便，广泛应用于汽车、多头钻床等机器的传动系统中。小型十字轴式万向联轴器已标准化，设计时可按标准选用。4）齿式联轴器这种联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高；但质量较大，成本较高，在重型机械中广泛使用。5）滚子链联轴器滚子链联轴器的特点是结构简单，尺寸紧凑，质量小，装拆方便，维修容易、价廉并具有一定的补偿性能和缓冲性能，但因链条的套筒与其相配件间存在间隙，不宜用于逆向传动、起动频繁或立轴传动。同时由于受离心力影响也不宜用于高速传动。(2)有弹性元件的挠性联轴器这类联轴器因装有弹性元件，不仅可以补偿两轴间的相对位移，而且具有缓冲减振的能力。弹性元件所能储存的能量愈多，则联轴器的缓冲能力愈强；弹性元件的弹性滞后性能与弹性变形时零件间的摩擦功愈大，则联轴器的减振能力愈好。1）弹性套柱销联轴器这种联轴器的构造与凸缘联轴器相似，只是套有弹性套的柱销代替了联接螺栓。因为通过蛹状的弹性套传递转矩，故可缓冲减振。这种联轴器制造容易，装拆方便，成本较低，但弹性套易磨损，寿命较短。他适用于联接载荷平稳、需正反转或起动频繁的传递中小转矩的轴。2）弹性柱销联轴器这种联轴器与弹性套柱销联轴器很相似，但传递转矩的能力很大，结构更为简单，安装、制造方便，耐久性好，也有一定的缓冲和吸振能力，允许被联接两轴有一定的轴向位移以及少量的径向位移和角位移，适用于轴向窜动较大、正反转变化较多和起动频繁的场合。3）梅花形弹性联轴器这种联轴器的半联轴器与轴的配合孔可作成圆柱形或圆锥形。装配联轴器时将梅花形弹性件的花瓣部分夹紧在两半联轴器端面凸齿交错插进所形成的齿侧空间，以便在联轴器工作时起到缓冲减振的作用。梅花形弹性联轴器的结构图如下：图32 梅花形弹性联轴器4 带式输送机部件的选用4.1 输 送 带输送带在带式输送机中既是承载构件又是牵引构件（钢丝绳牵引带式输送机除外），它不仅要有承载能力，还要有足够的抗拉强度。输送带有带芯（骨架）和覆盖层组成，其中覆盖层又分为上覆盖胶，边条胶，下覆盖胶。输送机的带芯主要是有各种织物（棉织物，各种化纤织物以及混纺织物等）或钢丝绳构成。它们是输送带的骨干层，几乎承载输送带工作时的全部负载。因此，带芯材料必须有一定的强度和刚度。覆盖胶用来保护中间带芯不受机械损伤以及周围有害介质的影响。上覆盖胶层一般较厚，这是输送带的承载面，直接与物料接触并承受物料的冲击和磨损。下覆胶层是输送带与支撑托辊接触的一面，主要承受压力，为了减少输送带沿托辊运行时的压陷阻力，下覆盖胶的厚度一般较薄。侧边覆盖胶的作用是当输送带发生跑偏使侧面与机架相碰时，保护带芯不受机械损伤。4.1.1 输送带的分类：按输送带带芯结构及材料不同，输送带被分成织物层芯和钢丝绳芯两大类。织物层芯又分为分层织物芯和整体织物层层芯两类，且织物层芯的材质有棉，尼龙和维纶等。整体编织织物层芯输送带与分层织物层芯输送带相比，在带强度相同的情况下，整体输送带的厚度小，柔性好，耐冲击性好，使用中不会发生层间剥裂，但伸长率较高，在使用过程中，需要较大的拉紧行程。钢丝绳芯输送带是有许多柔软的细钢丝绳相隔一定的间距排列，用与钢丝绳有良好粘合性的胶料粘合而成。钢丝绳芯输送带的纵向拉伸强度高，抗弯曲性能好；伸长率小，需要拉紧行程小。同其它输送带相比，在带强度相同的前提下，钢丝绳芯输送带的厚度小。在钢芯绳中,钢丝绳的质量是决定输送带使用寿命长短的关键因素之一，必须具有以下特点：(1)应具有较高的破断强度。钢芯强度高则输送带亦可增大，从另一个角度来说，绳芯强度越高，所用绳之直径即可缩小，输送带可以做的薄些，已达到减小输送机尺寸的目的。(2)绳芯与橡胶应具有较高的黏着力。这对于用硫化接头具有重大意义.提高钢绳与橡胶之间黏着力的主要措施是在钢绳表面电镀黄铜及采用硬质橡胶等。(3)应具有较高的耐疲劳强度，否则钢绳疲劳后，它与橡胶的黏着力即下降乃至完全分离。(4)应具有较好的柔性.制造过程中采用预变形措施以消除钢绳中的残余应力，可使钢绳芯具有较好的柔性而不松散。输送带上下覆盖胶目前多采用天然橡胶,国外有采用耐磨和抗风化的橡胶的胶带，如轮胎花纹橡胶的改良胶作为覆盖胶,以提高其使用寿命。输送带的中间用合成橡胶与天然胶的混合物。钢绳芯带与普通带相比较以下优点：(1)强度高。由于强度高，可使1台输送机的长度增大很多。目前国内钢绳芯输送带输送机1台长度达几公里、几十公里。伸长量小.钢绳芯带的伸长量约为帆布带伸长量的十分之一，因此拉紧装置纵向弹性高。这样张力传播速度快，起动和制动时不会出现浪涌现象。(2)成槽性好。由于钢绳芯是沿着输送带纵向排列的，而且只有一层，与托辊贴合紧密,可以形成较大的槽角。近年来钢绳芯输送带输送机的槽角多数为35，这样不仅可以增大运量，而且可以防止输送带跑偏。(3)抗冲击性及抗弯曲疲劳性好，使用寿命长。由于钢绳芯是以很细的钢丝捻成钢绳带芯，它弯曲疲劳和耐冲击性非常好。(4)破损后容易修补，钢绳芯输送带一旦出现破损，破伤几乎不再扩大，修补也很容易。相反，帆布带损伤后，会由于水浸等原因而引起剥离。使帆布带强度降低。(5)接头寿命长。这种输送带由于采用硫化胶接，接头寿命很长，经验表明有的接头使用十余年尚未损坏。(6)输送机的滚筒小。钢绳芯输送带由于带芯是单层细钢丝绳，弯曲疲劳轻微，允许滚筒直径比用帆布输送带的。钢绳芯输送带也存在一些缺点:(1)制造工艺要求高，必须保证各钢绳芯的张力均匀，否则输送带运转中由于张力不均而发生跑偏现象。(2)由于输送带内无横向钢绳芯及帆布层，抗纵向撕裂的能力要避免纵向撕裂。(3)易断丝。当滚筒表面与输送带之间卡进物料时，容易引起输送带钢绳芯的断丝。因此,要求要有可靠的清扫装置。4.1.2 输送带的连接为了方便制造和搬运，输送带的长度一般制成100200米，因此使用时必须根据需要进行连接。橡胶输送带的连接方法有机械接法与硫化胶接法两种。硫化胶接法又分为热硫化和冷硫化胶接法两种。塑料输送带则有机械接法和塑化接法两种。(1)机械接头机械接头是一种可拆卸的接头。它对带芯有损伤，接头强度效率低，只有25%60%，使用寿命短，并且接头通过滚筒表面时，对滚筒表面有损害，常用于短距或移动式带式输送机上。织物层芯输送带常采用的机械接头形式有胶接活页式，铆钉固定的夹板式和钩状卡子式，但钢丝绳芯输送带一般不采用机械接头方式。(2)硫化（塑化）接头硫化（塑化）接头是一种不可拆卸的接头形式。它具有承受拉力大，使用寿命长，对滚筒表面不产生损害，接头效率高达60%95%的优点，但存在接头工艺复杂的缺点。对于分层织物层芯输送带在硫化前，将其端部按帆布层数切成阶梯状，如下图4-1所示：图4-1 分层织物层芯输送带的硫化接头然后将两个端头相互很好的粘合，用专用的硫化设备加压加热并保持一定的时间即可完成。其强度为原来强度的(i-1)/i3100%。其中i为帆布层数。4.2 传动滚筒4.2.1 传动滚筒的作用及类型传动滚筒是传动动力的主要部件。作为单点驱动方式来讲，可分成单滚筒传动及双滚筒传动。单滚筒传动多用于功率不太大的输送机上，功率较大的输送机可采用双滚筒传动，其特点是结构紧凑，还可增加围包角以增加传动滚筒所能传递的牵引力。使用双滚筒传动时可以采用多电机分别传动，可以利用齿轮传动装置使两滚筒同速运转。如双滚筒传动仍不需要牵引力需要，可采用多点驱动方式。输送机的传动滚筒结构有钢板焊接结构及铸钢或铸铁结构，新设计产品全部采用滚动轴承。传动滚筒的表面形式有钢制光面滚筒、铸（包）胶滚筒等，钢制光面滚筒主要缺点是表面磨擦系数小，所以一般用在周围环境湿度小的短距离输送机上，铸（包）胶滚筒的主要优点是表面磨擦系数大，适用于环境湿度大、运距长的输送机，铸（包）胶滚筒按其表面形状又可分为光面铸（包）胶滚筒、人字形沟槽铸（包）胶滚筒和菱形铸（包）胶滚筒。4.2.2 传动滚筒的选型及设计 传动滚筒是传递动力的主要部件，它是依靠与输送带之间的摩擦力带动输送带运行的部件。传动滚筒根据承载能力分为轻型、中型和重型三种。同一种滚筒直径又有几种不同的轴径和中心跨距供选用。 （1）.轻型：轴承孔径80100。轴与轮毂为单键联接的单幅板焊接筒体结构。单向出轴。（2）中型：轴承孔径120180。轴与轮毂为胀套联接。（3）重型：轴承孔径200220。轴与轮毂为胀套联接，筒体为铸焊结构。有单向出轴和双向出轴两种。输送机的传动滚筒结构有钢板焊接结构及铸钢或铸铁结构，驱动滚筒的表面形式有钢制光面滚筒、铸（包）胶滚筒等，钢制光面滚筒主要缺点是表面摩擦系数小，一般用在周围环境湿度小的短距离输送机上。铸（包）胶滚筒的主要优点是表面摩擦系数大，适用于环境湿度大、运距长的输送机，铸（包）胶滚筒按其表面形状又可分为光面铸（包）胶滚筒、人字形沟槽铸（包）胶滚筒和菱形铸（包）胶滚筒。人字形沟槽铸（包）胶滚筒是为了增大摩擦系数，在钢制光面滚筒表面上，加一层带人字沟槽的橡胶层面，这种滚筒有方向性，不得反向运转。人字形沟槽铸（包）胶滚筒，沟槽能使水的薄膜中断，不积水，同时输送带与滚筒接触时，输送带表面能挤压到沟槽里，由于这两种原因，即使在潮湿的场合工作，摩擦系数降低也很小。考虑到本设计的实际情况和输送机的工作环境：用于工厂生产，环境潮湿，功率消耗大，易打滑，所以我们选择这种滚筒。铸胶胶面厚且耐磨，质量好；而包胶胶皮易掉，螺钉头容易露出，刮伤皮带，使用寿命较短，比较二者选用铸胶滚筒。 4.2.3传动滚筒结构其结构示意图如图4-1所示： 图4-1驱动滚筒示意图4.2.4传动滚筒的设计（1）求轴上的功率若取每级齿轮传动的效率（包括轴承效率在内）=0.97，则则轴的角转速（2）轴的最小直径的确定式中 选取轴的材料为45钢，调质处理，选取=112。于是 得（3）滚筒体厚度的计算 选Q235A钢板用作电动滚筒体材料，并取。对于Q235A刚，=235N/，则=58.75N/。式中 p功率，kW; -带速，m/s; l筒长，mm, R=;
