变电所设计任务书（1）
一、题目 220KV区域 变电所设计
二、设计原始资料：
1、变电所性质：
系统枢纽变电所，与水火两大电力系统联系
2、地理位置：
本变电所建于机械化工区，直接以110KV线路供地区工业顾客负荷为主。
3、自然条件：
所区地势 较平坦，海拔 800m，交通 以便 有铁，公路通过本所附近。
最高气温 十38oC 最低气温 -300C
年平均温度十100C 最大风速 20m／s
覆冰厚度5mm 地震裂度＜6级
土壤电阻率＜500Ω.m
雷电日 30
周边环境较清洁、化工厂对本所影响不大
冻土深度1.5m 主导风向夏南，冬西北
4、负荷资料：
220KV侧共4回线与电力系统联接
110KV侧共12回架空出线，最大综合负荷
256MW， COSφ= 0.85
顾客名称
最大负荷MW
线路长度KM
回路数

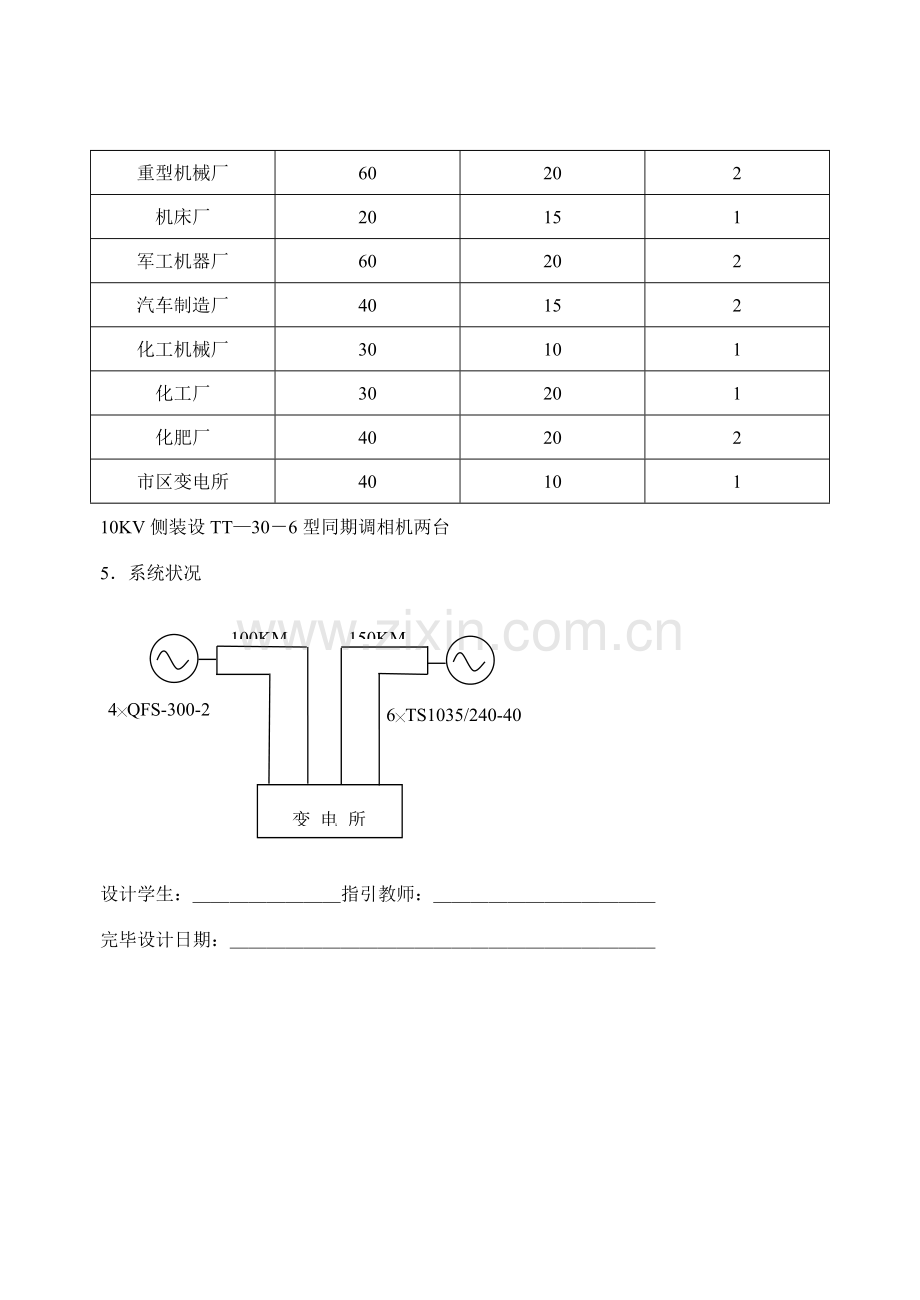

重型机械厂
60
20
2
机床厂
20
15
1
军工机器厂
60
20
2
汽车制造厂
40
15
2
化工机械厂
30
10
1
化工厂
30
20
1
化肥厂
40
20
2
市区变电所
40
10
1
10KV侧装设TT—30－6型同期调相机两台
5．系统状况
变 电 所
100KM
150KM
6╳TS1035/240-40
6╳SSP2-260000/220
4╳QFS-300-2
4╳SSP-360000/220

设计学生：＿＿＿＿＿＿＿＿指引教师：＿＿＿＿＿＿＿＿＿＿＿＿
完毕设计日期：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

变电所设计任务书（2）
一、题目220KV降压变电所设计
二、设计原始资料
1．变电所性质：
本所除与水、火两系统相联外并以110及10KV电压向地方负荷供电
2．地理位置：
新建于与矿区火电厂相近地区，并供电给新兴工业都市用电
3．自然条件；
所区地势较平坦，海拔600m，交通以便有铁、公路通过本所附近
最高气温十400C 最低气温—250C
年平均温度十150C 最大风速＿20m/s＿
覆冰厚度 10mm 地震裂度＿6级
土壤电阻率>1000Ω·m
雷电日＿＿＿40＿＿
周边环境＿空气清洁＿建在沿海都市地区，注意台风影响
冻土深度1·0m 主导风向夏东南风、冬西北风
4·负荷资料：
220KV侧共3回线与电力系统联接
110KV侧共10回架空出线，最大综合负荷160MW，C 0 Sφ=0.85
顾客名称
最大负荷MW
线路长度KM
回路数
钢厂
40
20
2
冶炼厂
40
20
2
机械厂
20
15
1
煤矿甲
40
60
2
煤矿乙
30
50
1
机修厂
20
50
1
河区变
40
20
1

远景发展220KV将来拟增长一回进线
110KV5年后增长二回线。40MW负荷
10．5KV侧共13回电缆出线，最大综合负荷24MW，cosφ=0．8
顾客名称
最大负荷MW
线路长度KA4
回路线
机械厂
2
3
1
农机厂
2
3
1
造纸厂
6
6
2
化纤厂
4
8
2
日用化工厂
2
4
1
陶瓷厂
3
3
1
火柴厂
2
2
1
工具厂
2
3
1
化肥厂
4
6
2
电器厂
4
4
1

10KV侧顾客不再发展
5．系统状况：
变 电 所
200KM
250KM
3╳TS1035/240-40
3╳SSP2-260000/220
60KM
60KM
4╳QFS-300-2
4╳SSP-360000/220

设计学生：＿＿＿＿＿＿＿＿＿＿＿＿＿＿指引教师：＿＿＿＿＿＿＿＿＿＿＿＿
完毕设计日期：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

变电所设计任务书（3）
一、题目220KV降压变电所设计
二、设计原始资料；
1、变电所性质：
本所是电力系统枢纽变电因此110KV电压级别向地区顾客供电
2．地理位置；本所系建在大都市近郊区系统枢纽变电所，除供市区用电外，向大工业顾客供电
3．自然条件；
所区地势平坦，海拔400m，交通以便有公路通过本所附近。
最高气温十40C最低气温一300C
年平均温度十150C最大风速 30m／s
覆冰厚度10mm地震裂度＜6级
土壤电阻率＜500Q·m 雷电日30
周边环境条件较好，不受各类污染影响
冻土深度1．5m主导风向夏南、冬北
4．负荷资料：
220KV侧共2回线与电力系统联接
110KV侧共8回架空出线，最大综合负180MW，cosφ=0.85

用 户 名 称
最大负荷MW
线路长度KM
回 路 数
大 型 电 机 厂
50
30
1
变 压 器 厂
40
30
1
开 关 厂
20
25
1
电 容 器 厂
20
25
1
电 缆 电 线 厂
20
20
1
日 用 电 器 厂
20
30
1
市区变电所（甲）
50
30
1
市区变电所（乙）
40
40
1

远景发展110KV侧不再发展
10KV侧装设TT—30—6型同期调相机两台。
5．系统状况：
变 电 所
150KM
200KM
4╳TS854/210-40
4╳SSP7-150000/220
120KM
4╳QFS-200-2
4╳SSP-240000/220

设计学生；＿＿＿＿＿＿＿＿＿＿＿＿＿指引教师：＿＿＿＿＿＿＿＿＿＿＿＿＿
完毕设计日期：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

变电所设计任务书（4）
一、题目220KV降压变电所设计
二、设计原始资料：
1．变电所性质：
区域性枢纽变电所分别以110KV及35KV两个电压级别向不同顾客供电。
2．地理位置：
本所建在沿海大都市近郊，接近负荷，向市区及较大工业顾客供电。
3．自然条件；
所区地势较平坦，海拔：200m，交通以便有铁、公路通过本所附近。
最高气温+380C最低气温 -200C
年平均温度+150C最大风速20m/s
覆冰厚度 10mm地震裂度＜6级
土壤电阻率<500Ω·m
雷电日30
周边环境较好。易受台风影响。
冻土深度1.2m主导风向＿＿夏东南，＿冬西北
4．负荷资料：
220KV侧共3回线与电力系统联接
110KV侧共8回架空出线，最大综合负荷100MW，COSφ=0.85
顾客名称
最大负荷MW
线路长度KM
回路数
市区变电所（甲）
20
20
1
市区变电所（乙）
20
15
1
化 纤 厂
25
30
1
石 油 厂
20
40
1
化 工 厂
10
50
1
化工机械厂
10
50
1
化 肥 厂
20
30
1
机 械 厂
10
20
1

远景发展110KV侧顾客出线不再增长
35M V侧共12回架空出线，最大综合负荷
42 MW， COSφ＝ 0.85
顾客名称
最大负荷MW
线路长度KM
回路数
毛 纺 厂
10
6
2
棉 纺 厂
10
4
2
印 染 厂
6
6
1
纺织机械厂
4
4
1
机 床 厂
4
2
1
通用机械厂
4
3
1
日用电器厂
6
3
1
日用化工厂
4
2
1
修 配 厂
3
2
1
小型电机厂
4
1
1

5．系统状况：
变 电 所
180KM
150KM
4╳TS1035/240-40
4╳SSP2-260000/220
6╳QFS-300-2
6╳SSP-360000/220
150KM

设计学生：_________________________指引教师：____________________________
完毕设计日期：___________________________________________________________

变电所设计任务书（5）
一、题目；220KV降压变电所设计
二、设计原始资料：
1．地区性降压变电所，重要供地方负荷。
2．地理位置：建在都市工业区附近。
3．自然条件：
所区地势平坦，海拔400m，交通以便，有公路通过本所附近，最高气温360C，展低气温 -200C，年平均温度+150C，最大风速20m／s，覆冰厚度5mm地震裂度6级，土壤电阻率＜5000Ω·m，雷电日30，周边环境条件较好，不受各类污染影响，冻土深度1.3m，主导风向，夏东南、冬西北。
4．负荷资料
220KV侧共有4回线与电力系统相连
35KV侧共有8回架空出线，最大综合负荷80MW，COSφ=0.8远景发展拟增4回线30MW负荷。
顾客名称
最大负荷MW
线路长度Km
回路数
机 修 厂
18
30
1
机 械 厂
18
25
1
化 工 厂
8
6
1
毛 纺 厂
8
7
1
化 纤 厂
16
30
1
电容器厂
18
20
1
电 缆 厂
16
20
1
化 肥 厂
16
30
1
10KV侧共10回电缆出线，最大综合负荷25MW， COSφ=0.8
顾客名称
最大负荷MW
线路长度Km
回路数
农 机 厂
2
3
1
造 纸 厂
8
6
2
机 床 厂
4
3
1
印 染 厂
6
6
2
毛 纺 厂
10
8
2
火 柴 厂
2
2
1
工 具 厂
3
2
1

5·系统状况：
变 电 所
100KM
160KM
4╳TS854/210-40
4╳SFP3-10/220
4╳TQN-100-2
4╳SFP7-10/220
100KM
120KM
100KM
4╳QFSS-200-2
4╳SSP-240000/220

设计学生：___________________________指引教师：_________________________
完毕设计日期：__________________________________________________________
变电所设计任务书（6）
一、题目；220KV降压变电所设计
二、设计原始资料：
1．变电所性质：
地方性降压变电所。
2．地理位置：
有色金属矿区新建变电所，在新兴都市附近。
3．自然条件：
所区地势半山区，海拔300m，交通比较以便，有铁、公路通过本所附近。
最高气温+300C，最低气温 -350C
年平均温度+50C，最大风速20m／s
覆冰厚度5mm，地震裂度＜6级
土壤电阻率＜400Ω·m
雷电日25
周边环境 较好，不受污染影响
冻土深度1.8m，主导风向，夏东风、冬西北风。
4．负荷资料
220KV侧共有2回线与电力系统联接
60KV侧共有12回架空出线，最大综合负荷90MW，COSφ=0.85
顾客名称
最大负荷MW
线路长度Km
回路数
矿山（甲）
12
50
2
矿山（乙）
10
60
2
铝 厂
20
30
2
碳 素 厂
18
25
2
矿山机械厂
12
30
1
重型机械厂
16
40
1
市区变电所（甲）
20
25
1
市区变电所（乙）
20
20
1

远景发展 本所60KV侧不再发展
10KV侧装设TT—30—6调相机两台
5·系统状况：
变 电 所
80KM
200KM
4╳TS854/210-40
4╳SFP3-10/220
120KM
4╳TQN-100-2
4╳SFP7-10/220

设计学生：_______________________指引教师：__________________________
完毕设计日期：_______________________________________________________

变电所设计任务书（7）
一、题目110KV降压变电所设计
二、设计原始资料：
1．变电所性质：
地区性降压变电所，重要供地方负荷。
2．地理位置；
本所在新兴轻纺工业区内。
3．自然条件：
所区地势平坦，海拔600m，交通以便有公路通过本所附近。
最高气温+380C 最低气温 -250C
年平均温+150C 最大风速 25m／s
覆冰厚度5mm 地震烈度6级
土壤电阻率400Ω·m 雷电日30
周边环境条件较好，不受污染影响
冻土深度1.2rn 主导风向夏东南、冬西北
4．负荷资料：
110KV侧共4回线与电力系统联接
35KV侧共10回架空出线，最大综合负荷 56 MW， cosφ=0.85
顾客名称
最大负荷MW
线路长度KM
回路数
通用机械厂
6
10
1
纺织机械厂
4
15
1
毛纺厂
8
18
1
棉纺厂
12
12
2
印染厂
8
16
1
化纤厂
18
18
2
电机厂
8
20
1
丝织厂
10
20
1
远景发展 35KV侧远景拟增2回线，14MW负荷
10KV侧共12回电缆出线，最大综合负荷
18MW，cosφ=0.85
顾客名称
最大负荷MW
线路长度Km
回路数
日用电器厂
4
6
2
无线电厂
2
4
1
电视机厂
4
3
2
半导体厂
3
5
2
缝纫机厂
2
4
1
手表厂
2
3
1
自行车厂
4
2
2
洗衣机厂
2
3
1
5·系统状况：

变 电 所
100KM
160KM
4╳TS854/210-40
4╳SFP7-10/110
4╳TQN-100-2
4╳SFP-10/110
100KM
120KM
100KM
4╳TQN-100-2
4╳SFP-10/110

设计学生：＿＿＿＿＿＿＿＿＿＿＿指引教师：＿＿＿＿＿＿＿＿＿＿＿＿＿
完毕设计日期：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
中华人民共和国水利电力部
变电所设计技术规程
SDJ 2－79
水利电力出版社
电 气 部 分
第一节 主 变 压 器
第15条 变电所中普通装设两台主变压器．如只有一种电源或变电所可由中、低压
侧电力网获得备用电源，可装设一台主变压器．
第16条 变电所中主变压器普通采用三相式变压器，其客量应依照电力系统5～10
年发展规划进行选取．
装有两台及以上主变压器变电所中，当一台断开时、别的主变压器容量普通保证
60％所有负荷，但应保证顾客一级负荷和大某些二级负荷．
第17条 有两种电压与110千伏及以上中性点直接接地电力网连接变电所，如
技术经济合理，普通采用自耦变压器．
第18条 具备三种电压变电所中，如通过主变压器各侧绕组功率均达到该变压
器容量15％以上，主变压器普通采用三绕组变压器．
第19条 电力潮流变化大和电压偏移大变电所，如经计算普通变压器不能满足电
力系统和顾客对电压规定，应尽量采用有载调压变压器．当电力系统运营确有需要时，
可装设单独调压变压器．
第二节 主 接 线
第20条 变电所主接线应依照变电所在电力系统中地位、回路数、设备特点及
负荷性质等条件拟定，并应满足运营可靠、简朴灵活、操作以便和节约投资等规定．
第21条 当能满足运营规定期，变电所高压侧应尽量采用断路器较少或不用断路
器接线，如线路变压器组或桥形接线等．当能满足电力系统继电保护规定期，也可采
用线路分支接线．如有扩建需要，在布置上应为过渡到最后接线准备条件．
第22条 110～220千伏配电装置中，当出线为2回时，普通采用桥形接线；当出线
不超过4回时，普通采用分段单母线接线．
枢纽变电所中，当110～220千伏出线在4回及以上时，普通采用双母线接线．
第23条 35～60千伏配电装置中，当出线为2回时，普通采用桥形接线；当出线为2回以上时，普通采用分段单母线或单母线接线。出线回数较多、连接电源较多、负荷大或污秽环境中35～60千伏屋外配电装置，可采用双母线接线。
6千伏和10千伏配电装置中，普通采用分段单母线或单母线接线。
第24条 配电装置中旁路设施或专用旁路断路器，应按下列条件设立：
一、采用分段单母线或双母线110～220千伏配电装置中，除断路器容许停电检修
外，普通设立旁路设施。
当有旁路母线时，应一方面采用以分段断路器或母联断路器兼作旁路断路器接线．当
220千伏出线为5回及以上或110千伏出线为7回及以上时，普通装设专用旁路断路
器。在枢纽变电所中，当220千伏出线为4回及以上或110千伏出线为6回及以上时，也
可装设专用旁路断路器．
主变压器110～220千伏侧断路器，宜接入旁路母线．
二、35～60千伏配电装置中，普通不设旁路母线；如线路断路器不容许停电检修，可
设立其她旁路设施。
三、本地区电力网或顾客不容许停电检修线路断路器时，采用单母线或分段单母线
6千伏和10千伏配电装置中，可设立旁路母线．
第25条 接在母线上阀型避雷器和电压互感器，普通合用一组隔离开关。接在变
压器引线上阀型避雷器回路中，普通不装设隔离开关。
第26条 大容量变电所中，为限制6千伏和10千伏出线上短路电流，普通采用下
列办法之一：
一、变压器分列运营。
二、在变压器回路中装设分裂电抗器或电抗器．
三、采用低压侧为分裂绕组变压器。
四、出线上装设电抗器。
第27条 在出线上装设电抗器6千伏和10千伏配电装置中，向不同顾客供电
两回线可共用一台断路器和一组电抗器，但每回线上应各装一组出线隔离开关。
第28条 如满足电力系统安全运营及继电保护规定，110千伏及如下终端变电
所和分支变电所高压侧可采用熔断器或接地开关。
熔断器应尽量避免装设在有激烈振动地点。熔断器如装设在严重污秽或沿海地区，
应加强其外绝缘。
如采用接地开关，对电力系统稳定不应导致严重影响。线路上有分支变电所终端变
电所，应和分支变电所同步装设快分隔离开关。接地开关与相应快分隔离开关之间，应
有闭锁装置。
