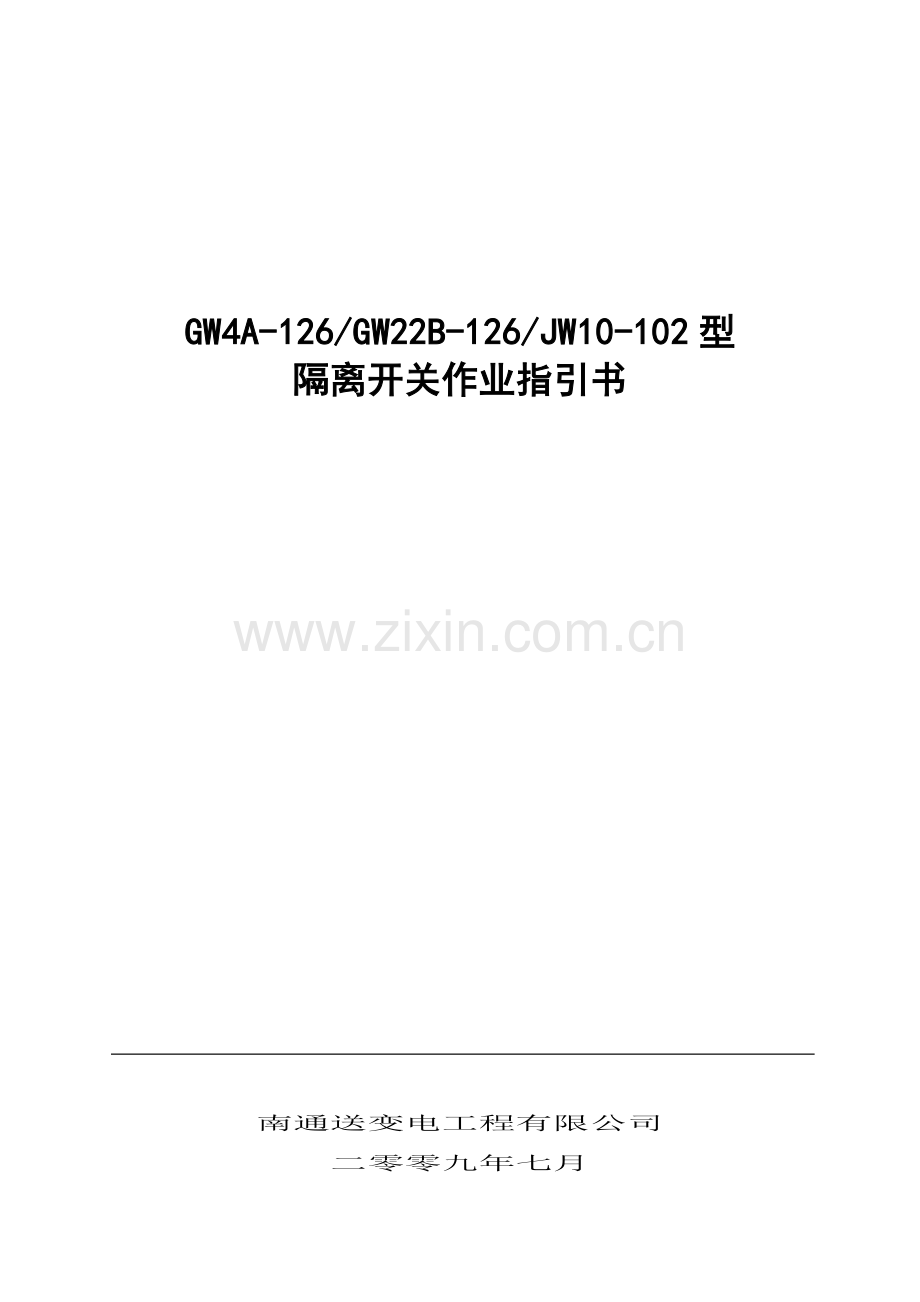

GW4A-126/GW22B-126/JW10-102型
隔离开关作业指引书

南通送变电工程有限公司
二零零九年七月

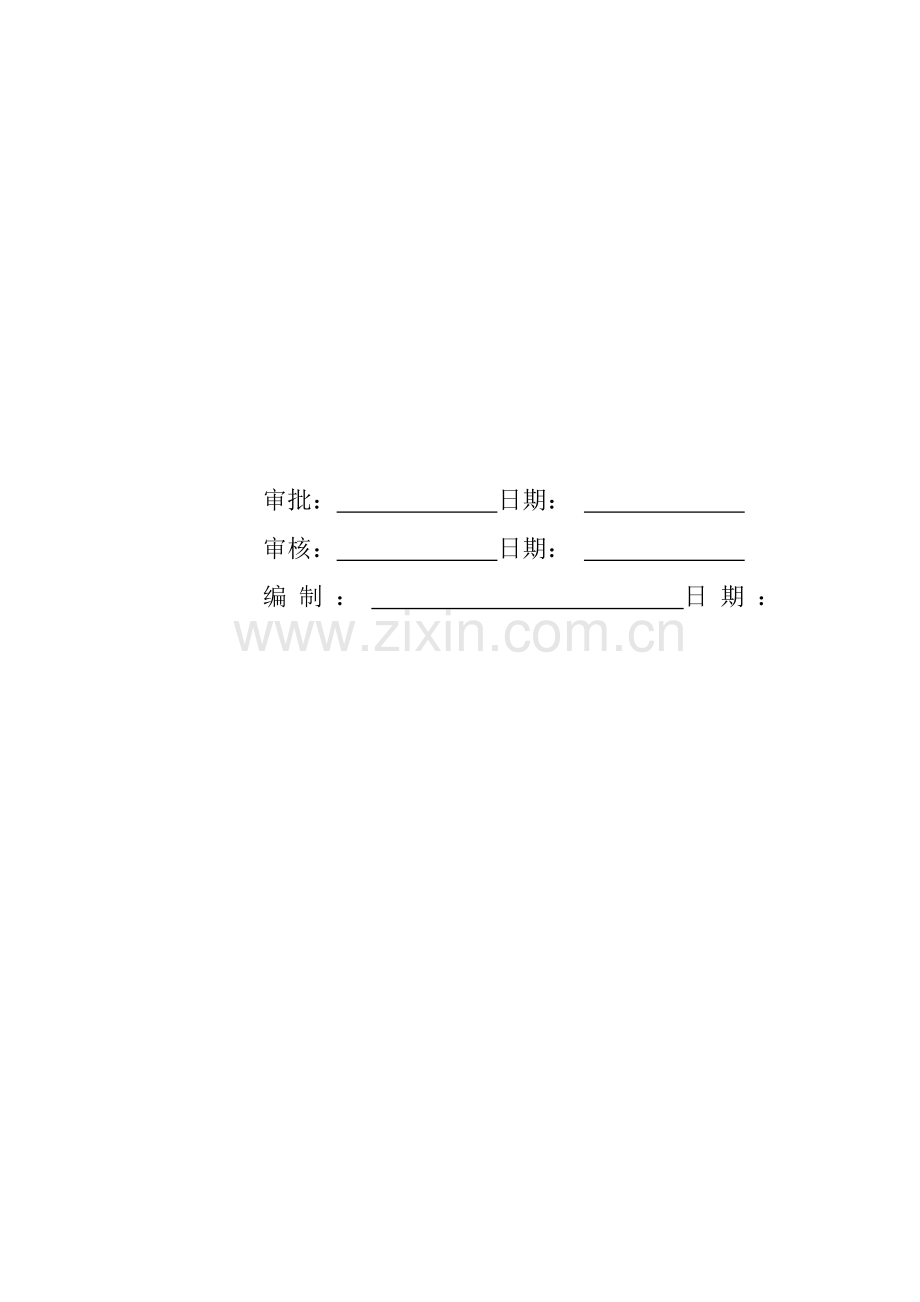

审批： 日期：
审核： 日期：
编制： 日期：

1 合用范畴 4
2 引用文献 4
3人员规定 4
4危险点分析与预控办法 5
5工器具及耗材准备
6作业流程图：
7工序及技术规定： 8
8 GW4A-126/GW22B-126/JW10-102型隔离开关安装检查记录
GW4A-126/GW22B-126/JW10-102型隔离开关安装调试
1 合用范畴
本作业指引书合用于GW4A-126/GW22B-126/JW10-102型隔离开关安装调试
2 引用文献
DL 408—1991 电业安全工作规程（发电厂和变电所电气某些）
DL 5009.3—1997 电力建设安全工作规程（变电所某些）
GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范
电安生[1994]227号 电业安全工作规程（热力和机械）
DL/T 596—1996 电力设备防止性实验规程
扬州北辰电气设备有限公司隔离开关安装和维护阐明手册
GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范
3人员规定
3.1工作负责人应是具备有关工作经验，熟悉设备状况、熟悉工作班人员工作能力和《电业安全工作规程》，经工区（所、公司）生产领导书面批准人员。
3.2现场工作人员身体状况、精神状态良好。所有作业人员必要具备必要电气知识，基本掌握本专业作业技能及《电业安全工作规程》有关知识，并经《电业安全工作规程》考试合格。
3.3作业辅助人员（外来）必要经负责施教人员，对其进行安全办法、作业范畴、安全注意事项等方面施教后方可参加工作。
3.4特殊工种（吊车司机及起重指挥人员、电焊工）必要持有效证件上岗。
3.5新参加电气工作人员、实习人员和暂时参加劳动人员(管理人员、暂时工等) ，应通过安全知识教诲后，方可下现场参加指定工作，并且不得单独工作。
3.6外单位承担或外来人员参加公司系统电气工作工作人员应熟悉本规程、并经考试合格，方可参加工作。工作前，设备运营管理单位应告知现场电气设备接线状况、危险点和安全注意事项。
3.7工作负责人（监护人）安全责任：
3.7.1对的安全地组织工作；
3.7.2 负责检查工作票所列安全办法与否对的完备和工作允许人所做安全办法与否符合现场实际条件，必要时予以补充；
3.7.3工作前对工作班成员进行危险点告知，交待安全办法和技术办法，并确认每一种工作班成员都已知晓；
3.7.4严格执行工作票所列安全办法；
3.7.5督促、监护工作班成员遵守本规程、对的使用劳动防护用品和执行现场安全办法；
3.7.6工作班成员精神状态与否良好，变动与否适当。
3.8工作班成员安全责任：
3.8.1 熟悉工作内容、工作流程，掌握安全办法，明确工作中危险点，并履行确认手续；
3.8.2严格遵守安全规章制度、技术规程和劳动纪律，对自己在工作中行为负责，互有关怀工作安全，并监督本规程执行和现场安全办法实行；
3.8.3对的使用安全工器具和劳动防护用品。
4危险点分析与预控办法

序号
防范类型
危险点
预 控 措 施
1
物体
打击
1．拆箱
1． 拆箱前，施工负责人应详细交代工作过程中危险点。
2．由有经验人员带队，拟定拆箱顺序，统一指挥
3. 仔细交代钢钎，螺丝刀对的用法，不能使工具尖头朝向设备。
2.箱板堆放
1． 拆箱木板应及时堆放在指定区域。
2． 拆下木板能把钉取掉，应尽量取出；不能取出木板，应使钉向下，消除朝天钉威胁。
3． 木板堆放应用围栏圈住，使用标示牌。
2
机械
伤害
1.地面组装
1． 拆箱后设备在进行地面组装时，能使用吊车尽量使用，避免用人抬等原始办法。
2． 使用吊带必要具备合格证，且在有效期之内，吊带不能打在瓷件上。
3． 吊车指挥、司机必要持证上岗，统一指挥
4． 设立吊车工作区域标记牌
3
高空摔跌
1．梯子使用不当
1． 梯子应绑牢、防滑；梯上有人，禁止移动。
2．登高时禁止手持任何工器具。
3．使用升降梯前应仔细检查，升到一定高度后应按规定设立横绳。
2．高处作业
对的使用安全带，禁止低挂高用。
3．传动部件带落人员
手动和电动操作前必要呼唱并确认人员已离开传动部件和转动范畴。
4．高位刀闸检修拌倒跌落
高位刀闸平台防护栏应稳固，斜撑支柱瓷瓶检修应用专用检修架，设专人监护。
4
物体打击
1．零部件跌落打击
零部件上、下应用传递绳；不准在架板上存储。
5
机械伤害
1．机构伤人
1． 应统一指挥，做好协调配合。
2．通电调试前，控制盘控制开关必要放“断开”位置，开关操作箱内“就地/远方”控制开关必要放“就地”位置。
6
火灾
易燃物起火
清洗部件用酒精、纱布等易燃品应避开火源。
7
触电
拆、接低
压电源
1.应由两人进行，一人操作，一人监护。
2.检修电源应有漏电保护器；电动工具外壳应可靠接地。
3.螺丝刀等工具金属裸露某些除刀口外包绝缘。检修前应断开交、直流操作电源及储能电机、加热器电源；禁止带电拆、接操作回路电源接头。

5工器具及耗材准备
5.1安装工具
序号
名　称
型号规格（精度）
单位
数量
备注
1
梅花扳手
22～24
把
2

2
梅花扳手
17～19
把
2

3
梅花扳手
12～14
把
2

4
铁榔头
2.5磅
只
1

5
绳索
能供最小负载500kg
m
若干

6
内六角扳手
3～8mm
套
1

7
高架车
10m
辆
1

8
暂时接地线
6mm2
付
3

9
保险带

付
3

10
万用表

只
1

11
摇表
500V
只
1

12
游标卡尺
0～125mm
副
1

13
力矩扳手
0～150N·m
套
1

14
力矩扳手
0～400N·m
套
1

15
电源盘
常规

1

16
回路电阻仪

台

100A电流
17
竹梯
11档
把
2
竹梯

5.2 重要备品备件及消耗性材料
序号
名　称
型号规格
单位
数量
备注

棉纱布

KG
2

银砂纸

张
2

铁砂纸
＃0
张
2

三氯乙烯（氯乙烯）

瓶
1

白布

米
0.5

小毛巾

块
2

塑料布

米
5

铅笔

支
1

记号笔
极细
支
1

纱手套

付
3

绝缘胶布

巻
1

铁红漆

kg
0.5

相色漆
黄、绿、红
听
3

漆刷

把
5

防氧化剂
CEMEX
支
1

润滑油
MULTI-S-F（SILAN）

导电脂

支
1

二硫化钼

罐
1

6 作业流程图
操作极隔离开关安装、调节
基座安装
支柱绝缘子安装
动侧导电臂及操作绝缘子安装
静侧静触头安装

操作极隔离开关调试

三相联动安装调试

安装调节后检查与验收

7安装工序及技术规定：
序号
安装工序
技术规定
1
安装前准备工作

1.1
工器具运至工作现场

1.2
全体工作人员就位
全体工作人员分工明确，任务贯彻到人，安全办法明了
1.3
安全器具检查
保险带等安全工器具完好、符合规定
2
基座安装
将每个单极隔离开关动侧基座与静侧基座置于设备基本支架上，积极极置于中级，从动极置于边极，运用M20螺杆把基座固定。
2.1
测量水平
用水平仪检查基座上支柱绝缘子安装平面，确认在两个互相垂直方向都为水平，必要时借助螺杆上M20螺母调节
3
支柱绝缘子安装

3.1
绝缘子组合
用M16×65螺栓把上下绝缘子联装成绝缘子柱，再用M16×65螺栓分别把绝缘子固定在动侧基座与静侧基座上。
4
动侧导电臂及操作绝缘子安装
锈蚀及时防锈解决
4.1
固定传动法兰板
检查设备机械部件有无损伤，损伤严重必要时更换
4.2
吊起观测
将动侧导电臂吊起，移动到上节操作绝缘子上方，使传动座下法兰盘孔对正操作绝缘子上法兰孔，用M16x35螺栓固定。继续往上吊，把上下节操作绝缘子固定，并观测传动法兰板与导电臂位置关系与否对的
4.3
固定
将导电臂、传动座连同操作绝缘子一同吊起，并使基座上操作拐臂传动销穿入操作绝缘子下传动法兰孔中，用M16x35螺栓固定
5
静侧静触头安装
将静触头吊放到静侧支柱绝缘子正上方，用M16x35螺栓固定
6
操作极隔离开关安装、调节

6.1
连销
把隔离开关置于分闸位置，操作机构也置于分闸，将垂直杆带孔端套入传动轴中，用ø15不锈钢销连接
6.2
安装接地开关
如有接地开关，把人力机构安装在操作极隔离开关下方，与隔离开关同样，安装好垂直杆
7
操作极隔离开关调试

7.1
手动操作调试
手动缓慢操作电动机构，将开关合上，观测动触头插入位置与否适当，必要时松开动侧导电某些连接支柱绝缘子M16x35螺栓，重新调节后固定
7.2
合闸
检查后导电臂与否到位，再检查前导电臂与否到位，41 保证前导电臂水平，分合两次后按照A力矩值锁紧M16螺母（附表）
7.3
分闸状态检查
前、后导电臂合闸状态调节完毕后，在分闸状态：检查前导电臂与后导电臂上缓冲件与否无间隙、机构分闸与否能到位
7.4
合闸状态检查
检查动、静触头接触与否合理，必要时通过调节垫片微调
8
三极联动安装调节

8.1

操作极隔离开关调试结束后，再进行三集联动调节
8.2

将每极隔离开关置于分闸位置，测量每极基座上主刀主操作轴之间距离“X”、”Y”，连接调节相间连杆，手动分合闸隔离开关，三极应同步到位，此时两极隔离开关合闸同期性应≤20mm
8.3
接地开关安装及三极联动调节

8.4

联杆无扭曲、变形，切换对的、到位
8.5
分闸状态
分闸时，操作接地开关手动操作机构，使基座上地刀积极拐臂置于分闸位置，通过拉杆连接接地开关从动拐臂，同步保证拐臂位置尺寸270mm
8.6
合闸状态
检查地刀导电管与否垂直，动、静触头接触与否合理（静触头应在动触头下方露出10-15mm）
9
安装调节后检查与验收

9.1
测量尺寸
隔离开关对地空气绝缘净距离不得不大于2.1m
隔离开关分闸后，断口空气绝缘净距离不得不大于2.55m

接地开关分闸后，断口间空气绝缘净距离不得不大于2.2m
相间距离不不大于3m
9.2
操作过程
分别手动操作3-5次，应动作平稳，分、合闸位置对的，接触良好。

电动操作
在85%及100%额定操作电压下，分别操作3次，应无异常，分、合闸位置对的，接触良好，三级同期性误差不不大于20mm,机械联锁动作可靠，分、合闸时间为10±1S
主回路电阻
合闸时，动静触头应接触良好，采用直流压降法测量（电流推荐用100A）。回路电阻值，不得超过表2规定
传动某些
检查传动、转动等具备有相对运动某些与否润滑，所有螺栓与否紧固

将隔离开关触头和触指及接地开关动、静触头用干净抹布擦净，然后在接触部位涂一层无水凡士林。

螺栓螺杆紧固力矩

螺栓规格
螺栓力矩（N.m）
不锈钢螺栓
热镀锌螺栓
M6
8.3
8.9
M8
19.2
20.6
M10
38.5
41.3
M12
65.9
70.7
M16
165.2
177
M20
301.0
322.5
M22
411.6
441
M24
534.8
573
警告：当连接不锈钢和热镀锌钢时，使用不锈钢力矩值

主回路电阻
额定电流
A
2500A
3150A
4000A
≤
150μΩ
≤
120μΩ
≤
100μΩ
≤
85μΩ

隔离刀闸安装质量检查

安装位置： 安装人员：

检查人员： 检查日期：

序
号
安 装 调 试 项 目
A
B
C
合格
不合格
合格
不合格
合格
不合格
1
主闸刀导电回路动静触头接触良好，接触面光洁

2
地刀分闸后位置三相一致，基本水平

3
绝缘子应无破损、无油污

4
主闸刀转动灵活无卡涩

5
操作机构转动灵活、定位可靠

6
主闸刀合闸后，动静触头接触位置符合设计规定

7
地刀合闸后插入深度符合设计原则
11
主刀合闸终了时主闸刀上下导电杆成始终线并处在铅垂状态

12
主刀与地刀机械及电气闭锁精确、可靠

13
所有轴销及相对运动某些均涂以适当润滑脂

14
所有螺栓、螺钉紧固，所有操作机构箱（涉及主刀与地刀）密封良好

15
主刀闸分、合终了，机构电气限位开关精确动作

备注
