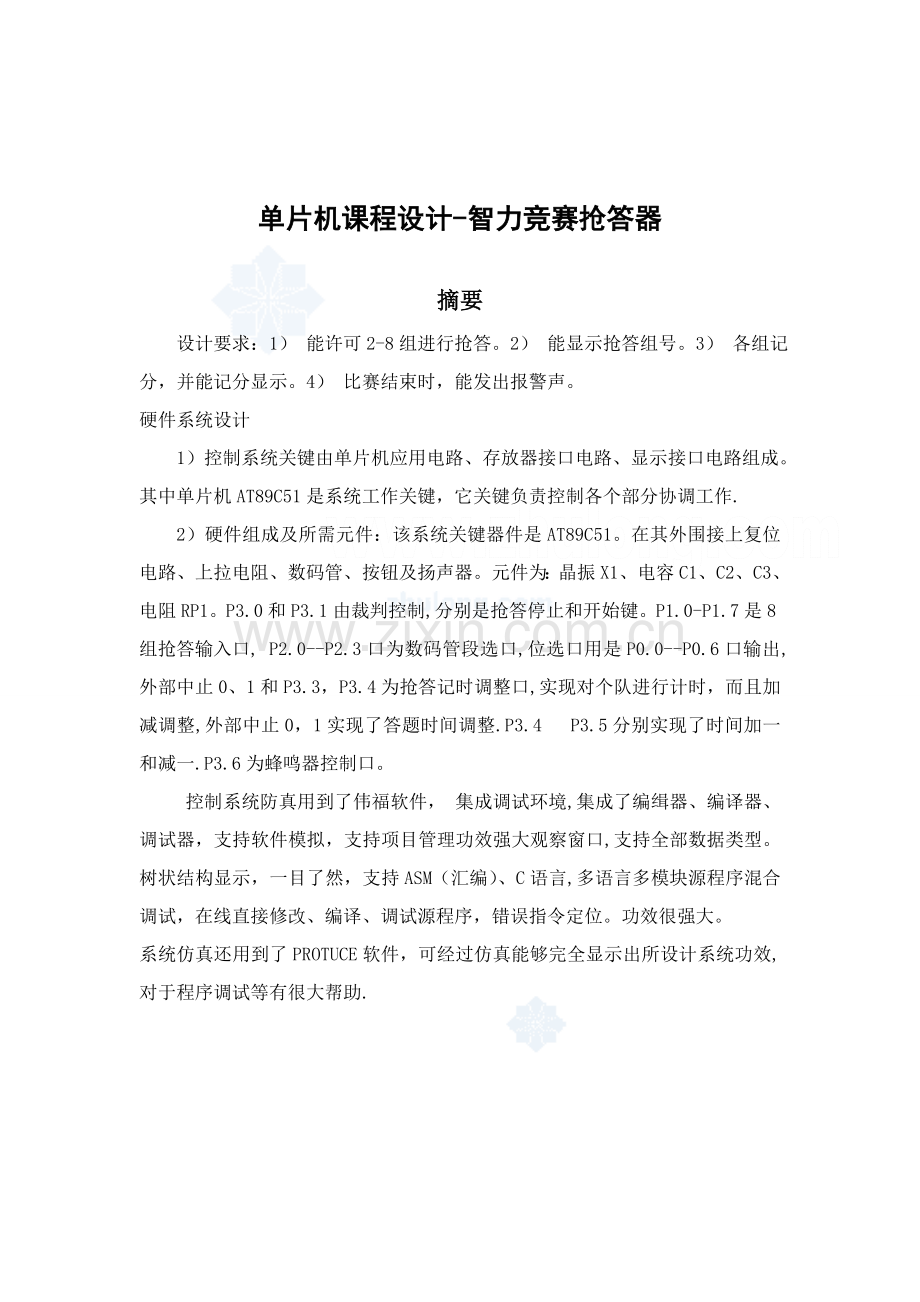

单片机课程设计-智力竞赛抢答器

摘要
设计要求：1） 能许可2-8组进行抢答。2） 能显示抢答组号。3） 各组记分，并能记分显示。4） 比赛结束时，能发出报警声。
硬件系统设计
1）控制系统关键由单片机应用电路、存放器接口电路、显示接口电路组成。其中单片机AT89C51是系统工作关键，它关键负责控制各个部分协调工作.
2）硬件组成及所需元件：该系统关键器件是AT89C51。在其外围接上复位电路、上拉电阻、数码管、按钮及扬声器。元件为：晶振X1、电容C1、C2、C3、 电阻RP1。P3.0和P3.1由裁判控制,分别是抢答停止和开始键。P1.0-P1.7是8组抢答输入口, P2.0--P2.3口为数码管段选口,位选口用是P0.0--P0.6口输出,外部中止0、1和P3.3，P3.4为抢答记时调整口,实现对个队进行计时，而且加减调整,外部中止0，1实现了答题时间调整.P3.4 P3.5分别实现了时间加一和减一.P3.6为蜂鸣器控制口。
控制系统防真用到了伟福软件， 集成调试环境,集成了编缉器、编译器、调试器，支持软件模拟，支持项目管理功效强大观察窗口,支持全部数据类型。树状结构显示，一目了然，支持ASM（汇编）、C语言,多语言多模块源程序混合调试，在线直接修改、编译、调试源程序，错误指令定位。功效很强大。
系统仿真还用到了PROTUCE软件，可经过仿真能够完全显示出所设计系统功效,对于程序调试等有很大帮助.

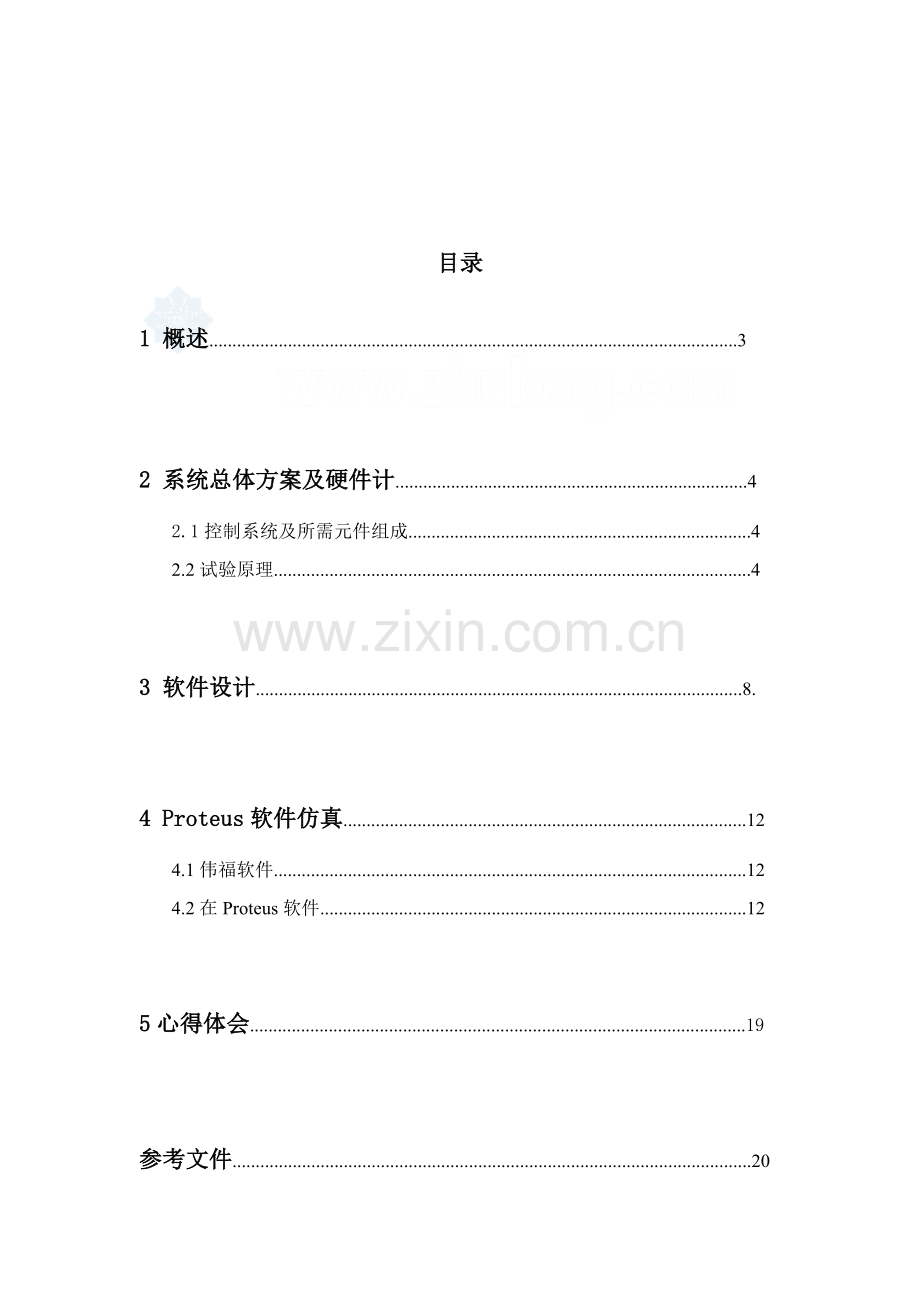

目录

1 概述..................................................................................................................3

2 系统总体方案及硬件计............................................................................4
2.1控制系统及所需元件组成..........................................................................4
2.2试验原理.......................................................................................................4

3 软件设计.........................................................................................................8.

4 Proteus软件仿真.......................................................................................12
4.1伟福软件......................................................................................................12
4.2在Proteus软件............................................................................................12

5心得体会...........................................................................................................19

参考文件................................................................................................................20

附1：源程序代码.............................................................................................21
附2：计算器模拟系统电图.........................................................................30

1 概述

《单片机原理及应用技术》是一门技术性，应用性、实践性很强学科。课程设计是学好本门课程又一关键实践性教学步骤，课程设计目标和任务就是配合单片机教学和平时试验，以达成巩固消化课程内容，深入加强综合应用能力及单片机应用系统开发和设计能力训练，启发创新思维，使之含有独立单片机产品和科研基础技能，是以培养学生综合利用所学知识过程，是知识转化为能力和能力转化为工程素质关键阶段。在实际生活中有好多地方全部用到了单片机，所以学习好这门课程有着十分关键意义。
要求模拟抢答器：1） 能许可2-8组进行抢答。2） 能显示抢答组号。3） 各组记分，并能记分显示。4） 比赛结束时，能发出报警声。
硬件系统设计
1）控制系统关键由单片机应用电路、存放器接口电路、显示接口电路组成。其中单片机AT89C51是系统工作关键，它关键负责控制各个部分协调工作.
2）硬件组成及所需元件：该系统关键器件是AT89C51。在其外围接上复位电路、上拉电阻、数码管、按钮及扬声器。元件为：晶振X1、电容C1、C2、C3、 电阻RP1。P3.0和P3.1由裁判控制,分别是抢答停止和开始键。P1.0-P1.7是8组抢答输入口, P2.0--P2.3口为数码管段选口,位选口用是P0.0--P0.6口输出,外部中止0、1和P3.3，P3.4为抢答记时调整口,实现对个队进行计时，而且加减调整,外部中止0，1实现了答题时间调整.P3.4 P3.5分别实现了时间加一和减一.P3.6为蜂鸣器控制口。
控制系统防真用到了伟福软件， 集成调试环境,集成了编缉器、编译器、调试器，支持软件模拟，支持项目管理功效强大观察窗口,支持全部数据类型。树状结构显示，一目了然，支持ASM（汇编）、C语言,多语言多模块源程序混合调试，在线直接修改、编译、调试源程序，错误指令定位。功效很强大。
系统仿真还用到了PROTUCE软件，可经过仿真能够完全显示出所设计系统功效,对于程序调试等有很大帮助.

2系统总体方案及硬件计

1：控制系统及所需元件
控制系统关键由单片机应用电路、存放器接口电路、显示接口电路组成。其中单片机AT89C51是系统工作关键，它关键负责控制各个部分协调工作.
所需元件：该系统关键器件是AT89C51。在其外围接上复位电路、上拉电阻、数码管、按钮及扬声器。元件为：晶振X1、电容C1、C2、C3、 电阻RP1、P3.0和P3.1由裁判控制,分别是抢答停止和开始键。P1.0-P1.7是8组抢答输入口, P2.0--P2.3口为数码管段选口,位选口用是P0.0--P0.6口输出,外部中止0、1和P3.3，P3.4为抢答记时调整口,实现对个队进行计时，而且加减调整,外部中止0，1实现了答题时间调整.P3.4 P3.5分别实现了时间加一和减一.P3.6为蜂鸣器控制口。
2：试验原理
智力竞赛抢答器用单片机来设计制作完成,因为其功效实现关键经过软件编程来完成, 采取单片机AT89C51,它是低功耗、高性能CMOS型8位单片机。片内带有4KBFlash存放器,且许可在系统内改写或用编程器编程。该智力竞赛抢答器正确度很高，其误差关键由晶振本身误差所造成。
AT89C51单片机由微处理器，存放器，I/O口和特殊功效寄存器SFR等部分组成。其存放器在物理上设计成程序存放器和数据存放器两个独立空间，片内程序存放器容量为4KB，片内数据存放器为128个字节。89C51单片机有4个8位并行I/O口：P0口，P1口，P2口和P3口。各个接口均由接口锁存器，输出驱动器，和输入缓冲器组成。P1口是唯一单功效口，仅能用作通用数据输入/输出口。P3口是双功效口除了含有数据输入/输出功效外，每条接口还含有不一样第二功效，如P3.0是串行输入口线，P3.1口是串行输出口线。在需要外部程序存放器和数据存放器扩展时，P0可作为分时复用低8位地址/数据总线，P2口可作为高8位地址总线。P3口也可作为AT89C51部分特殊功效口，同时为闪烁编程和编程校验接收部分控制信号。
AT89C51管脚图：

外部振荡电路单片机必需在AT89C51驱动下才能工作.在单片机内部有一个时钟振荡电路,只需要外接一个振荡源就能产生一定时钟信号送到单片机内部各个单元。外部振荡电路见图一
（图一）
外部中止和内部中止并存，单片机有硬件复位端,只要输入连续4个机器周期高电平即可实现复位。硬件复位后各状态可知寄存器及存放器值全部恢复到了初始值,应为本设计功效中有倒计时时间记忆功效，所以不能对单片机进行硬件复位。只能用软复位。软复位实际上就是当程序实施完成以后,将程序指针经过一条跳转指令让它跳转到程。
复位电路采取图二所表示：

外部还接有蜂鸣器（因为缺乏驱动器，发生器不响，所以，用绿灯换了）用来发出报警音，其图形以下：

采取七段码7SEG-MPX4-CC 显示，它是共阴极由高电平点亮。图形以下：

采取八个BUTTON按钮作为抢答选择按键图所表示：

3软件系统设计

智力竞赛抢答器要求有计时记忆功效,一次时间设置完, 复位后不需重新进行时间设定，经过键盘扫描输出按键信息,再经过单片机将它转换成能在七段数码管上显示字型码.
当抢答完成时,会在数码管上显示抢答者数字号码提醒以表示抢答成功.同时显示其分数,分数加减可由裁判手动进行. 采取独立式键盘,可实现8路抢答. 在显示时使用是七段数码管显示在本设计中依据实际情况采取是动态显示方法. 并经过查表法 将其在数码管上显示出来,其中P1口为字型码输入端,P2口低6位为字选段输入端.经过查表将字型码送给7段数码管显示数字。软件去抖动,假如"开始键"按下就向下实施,否者跳到开始。采取倒计时程序，使其含有倒计时功效。回复倒计时30秒。抢答时间5秒。采取发声警报（因为发生器不响，所以，用绿灯换了），起到报警作用。
1、假如想调整抢答时间或答题时间,按"抢答时间调整"键或"答题时间调整"键进入调整状态,此时会显示现在设定抢答时间或回复时间值,如想加一秒按一下"加1s"键,假如想减一秒按一下"-1s"键，时间LED上会显示改变后时间，调整范围为0s~99s, 0s时再减1s会跳到99，99s时再加1s会变到0s。
主持人按"抢答开始"键，会有提醒音，并立即进入抢答倒计时（预设30s抢答时间），如有选手抢答，会有提醒音，并会显示其号数并立即进入回复倒计时（预设60s抢答时间），不进行抢答查询，所以只有第一个按抢答选手有效。倒数时间到小于5s会每秒响一下提醒音。
如倒计时期间，主持人想停止倒计时能够随时按"停止"按键，系统会自动进入准备状态，等候主持人按"抢答开始"进入下次抢答计时。
4、假如主持人未按"抢答开始"键，而有些人按了抢答按键，犯规抢答，LED上不停闪烁FF和犯规号数并响个不停，直到按下"停止" 键为止。
5、P3.0为开始抢答，P3.1为停止，p1.0-p1.7为八路抢答输入 数码管段选P0口，位选P2口低3位，蜂鸣器输出为P3.6口。P3.2抢答时间调整结，P3.3回复时间调整，P3.4为时间加1调整，P3.5为时间减1调整。

下面是部分功效程序（附部分说明）：
;=====查询程序=====
START: MOV R5,#0BH
MOV R4,#0BH
MOV R3,#0BH
ACALL DISPLAY;未开始抢答时候显示FFF
JB P3.0,NEXT;ddddddd
ACALL DELAY
JB P3.0,NEXT;去抖动,假如"开始键"按下就向下实施,否者跳到非法抢答查询
ACALL BARK;按键发声
MOV A,R1
MOV R6,A;送R1->R6,因为R1中保留了抢答时间
SETB OK;抢答标志位,用于COUNT只程序中判定是否查询抢答
MOV R7,#01H ;读抢答键数据信号标志，这里表示只读一次有用信号
MOV R3,#0AH;抢答只显示计时,灭号数
AJMP COUNT;进入倒计时程序,"查询有效抢答程序"在COUNT里面
NEXT: JNB P1.0,FALSE1
JNB P1.1,FALSE2
JNB P1.2,FALSE3
JNB P1.3,FALSE4
JNB P1.4,FALSE5
JNB P1.5,FALSE6
JNB P1.6,FALSE7
JNB P1.7,FALSE8
AJMP START
;=====INT0(抢答时间R1调整程序)=====
INT0SUB:MOV A,R1
MOV B,#0AH
DIV AB
MOV R5,A
MOV R4,B
MOV R3,#0AH
ACALL DISPLAY;先在两个时间LED上显示R1
JNB P3.4,INC0;P3.4为+1s键,如按下跳到INCO
JNB P3.5,DEC0;P3.5为-1s键,如按下跳到DECO
JNB P3.1,BACK0;P3.1为确定键,如按下跳到BACKO
AJMP INT0SUB
INC0: MOV A,R1
CJNE A,#63H,ADD0;假如不是99,R2加1,假如加到99,R1就置0，重新加起。
MOV R1,#00H
ACALL DELAY1
AJMP INT0SUB
ADD0: INC R1
ACALL DELAY1
AJMP INT0SUB
DEC0: MOV A,R1
JZ SETR1;假如R1为0, R1就置99，
DEC R1
ACALL DELAY1
AJMP INT0SUB
SETR1: MOV R1,#63H
ACALL DELAY1
AJMP INT0SUB
BACK0: RETI
;=====读抢答按键数据口程序=====
;因为在读抢答数据口时候，单片机首优异入倒计时程序，再调用显示程序，最终才检测按键口
;然而在检测按键口时动态扫描要调用三次(4ms)延时程序.这么就会造成读数据口出现滞后,造成1号优先最高.8号最低.
;故采取在延时子程序中加了读数据口程序.确保了灵敏度和可靠性
AAAA1: MOV A,P1
CJNE A,#0FFH,AA1 ;当不全为1时数据为有效数据
AA0: MOV 36H,A ;将有效数据送到36H暂存
AJMP LOOP2
AA1: DEC R7
AJMP AA0
;=====发声程序=====
BARK: SETB RING
ACALL DELAY1
ACALL DELAY1
CLR RING;按键发声
RET
;=====TO溢出中止(响铃程序)=====
T0INT: MOV TH0,#0ECH
MOV TL0,#0FFH
JNB RING,OUT;
CPL P3.6;RING标志位为1时候P3.6口不短取反使喇叭发出一定频率声音
OUT: RETI
;=====T1溢出中止(计时程序)=====
T1INT: MOV TH1,#3CH
MOV TL1,#0B0H
INC R0
RETI
END
