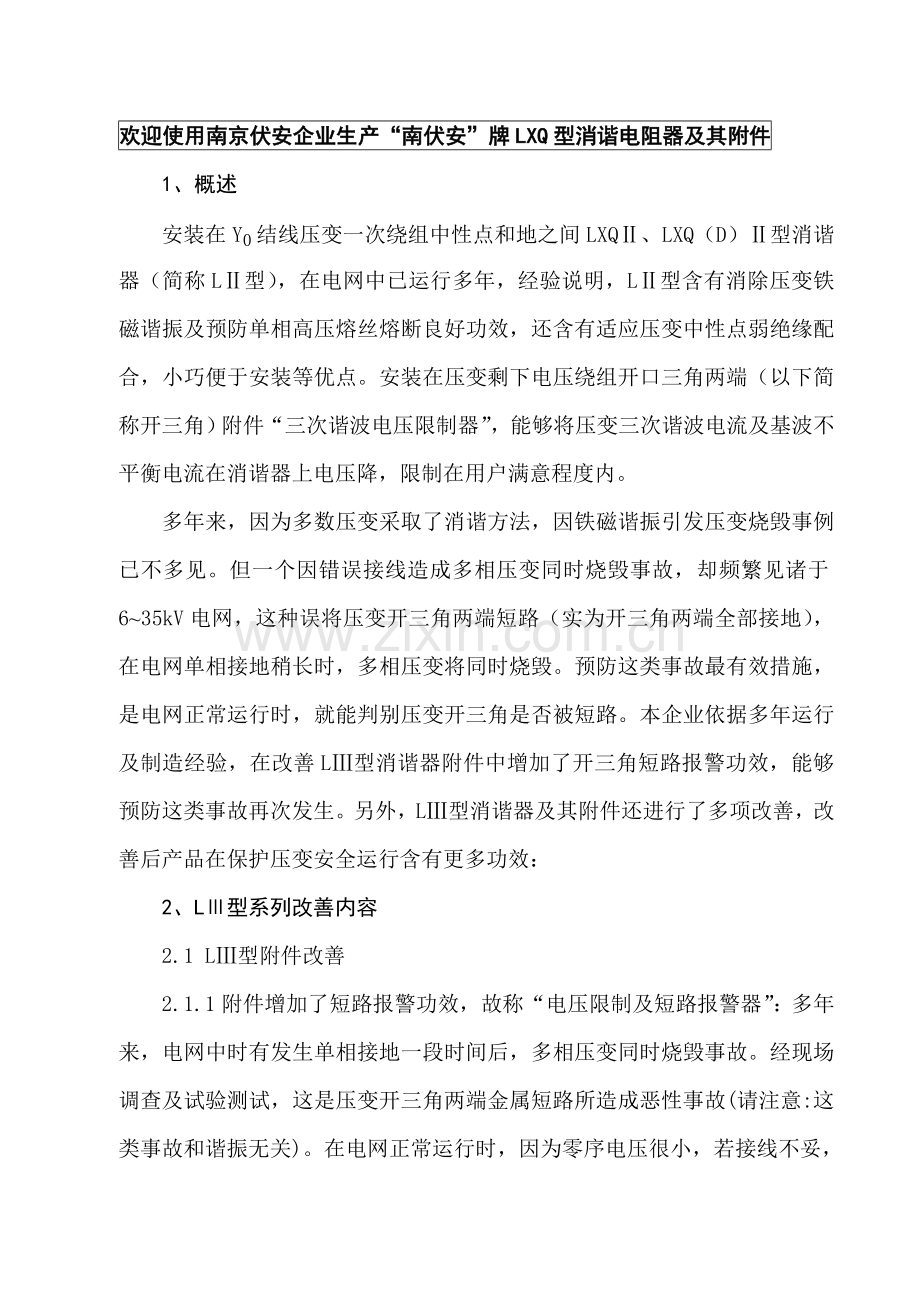

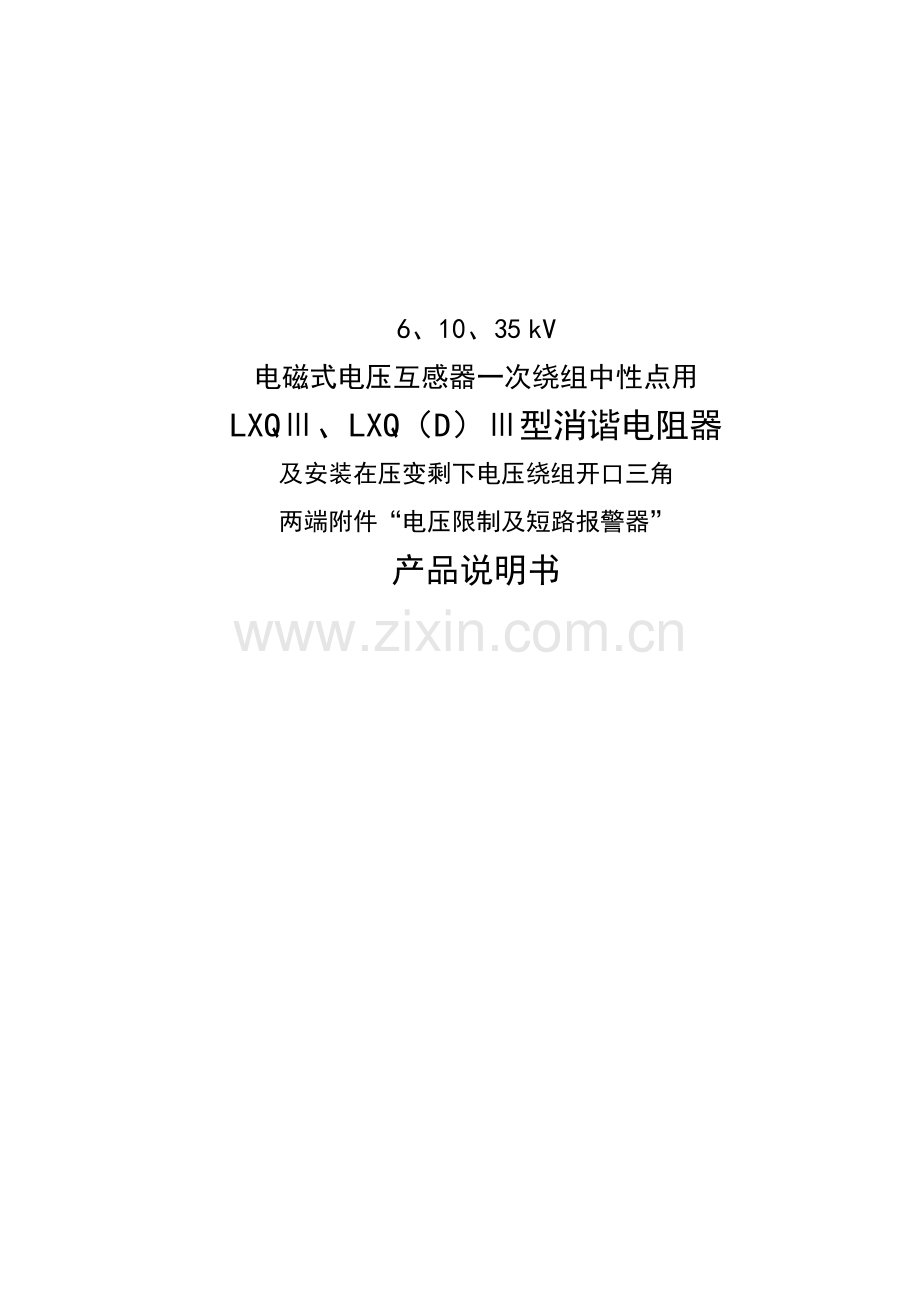

6、10、35kV电磁式电压互感器一次绕组中性点用LXQ、LXQ（D）型消谐电阻器及安装在压变剩下电压绕组开口三角两端附件“电压限制及短路报警器”产品说明书欢迎使用南京伏安企业生产“南伏安”牌LXQ型消谐电阻器及其附件1、概述安装在Y0结线压变一次绕组中性点和地之间LXQ、LXQ（D）型消谐器（简称L型），在电网中已运行多年，经验说明，L型含有消除压变铁磁谐振及预防单相高压熔丝熔断良好功效，还含有适应压变中性点弱绝缘配合，小巧便于安装等优点。安装在压变剩下电压绕组开口三角两端（以下简称开三角）附件“三次谐波电压限制器”，能够将压变三次谐波电流及基波不平衡电流在消谐器上电压降，限制在用户满意程度内。多年来，因为多数压变采取了消谐方法，因铁磁谐振引发压变烧毁事例已不多见。但一个因错误接线造成多相压变同时烧毁事故，却频繁见诸于635kV电网，这种误将压变开三角两端短路（实为开三角两端全部接地），在电网单相接地稍长时，多相压变将同时烧毁。预防这类事故最有效措施，是电网正常运行时，就能判别压变开三角是否被短路。本企业依据多年运行及制造经验，在改善L型消谐器附件中增加了开三角短路报警功效，能够预防这类事故再次发生。另外，L型消谐器及其附件还进行了多项改善，改善后产品在保护压变安全运行含有更多功效：2、L型系列改善内容2.1 L型附件改善2.1.1附件增加了短路报警功效，故称“电压限制及短路报警器”：多年来，电网中时有发生单相接地一段时间后，多相压变同时烧毁事故。经现场调查及试验测试，这是压变开三角两端金属短路所造成恶性事故(请注意:这类事故和谐振无关)。在电网正常运行时，因为零序电压很小，若接线不妥，误将压变开三角短路，压变几乎没有反应，当电网单相接地时零序电压增加到相电压，造成闭口三角绕组及一次绕组中电流急剧增大，开三角绕组输出端又没有熔丝保护，一次绕组增大电流。又不能使高压熔丝熔断，接地时间稍长就将三相压变烧毁。为预防这类事故再次发生，型附件利用开三角短路后两端电压会低于某一阈值为判据。在电网正常运行时附件测出开三角两端电压，当低于某一阈值时会发出短路报警讯号，提醒运行人员立即查出隐患，避免发生这类恶性事故。2.1.2 L型附件还能够检测一次则消谐电阻器是否被短接：L型附件增加了一个限压测试按键，用以检验压变中性点消谐电阻器是否被短路。因为压变励磁电流中含有大量三次谐波电流，零序方向三次谐波电流及不平衡基波电流在消谐电阻上电压降，变换到开三角两端，会使开三角两端电压升高，而附件能够消除因上述原因造成电压升高。利用这种特征，当揿下限压测试键，附件中数字电压表显示电压应显著升高，通常大于3V。若电压不足3V时，要考虑压变中性点消谐电阻器是否被短路。假如消谐电阻器被短路，就失去了安装消谐电阻器作用，压变会常常被激提议谐振，并会常常发生接地消失时高压熔丝熔断现象。2.1.3 L型简单附件：考虑到已运行压变柜后加消谐电阻器，安装附件需要在压变柜面板开孔不方便，用户又期望能降低开三角两端电压升高，L型能够另配置一个简单附件，简单附件只有日光灯“跳泡”般大小，能够直接接在端子排开三角da、dn两端，以降低因为消谐电阻器引发开三角电压升高。2.2 L型电阻体改善2.2.1 电阻体结构改善：L型有方形及圆形两种，方形为垫片螺杆紧固，圆形为滚压紧固，这两种紧固经过较强振动后有部分产品在连接处会出现松动现象，松动后在现场不易恢复。L型为改善圆柱结构，内孔经过高强度瓷柱用大螺杆直接和上下金属端盖连接，十分牢靠，既使现场部分产品出现松动，能够用手顺时针方向旋紧，不影响产品使用。2.2.2 L型6、10kV为分开各一个型号：L型10(6)型号是将适合10kV电网参数，使用在6kV电网,显然6kV电网使用时电阻值偏大,以至6kV压变开三角两端电压升高十分显著。L型将选择6kV电网适用参数，组成独立型号不再和10kV型号适用。2.2.3 L型电阻值表征值更合理：L型是采取3mA(峰值)及0.3mA(峰值)下电压(峰值/)来表征消谐电阻器电气参数,该参数和消谐电阻要求值：大于6%压变额定励磁电抗，需要换算才能明确其值和要求值关系。L型采取大多数压变额定线电压下励磁电流大于10mA(峰值/)特征，以交流10mA（峰值/）电流在电阻上电压大于压变额定线电压6%来标定电阻阻值，所以十分清楚消谐电阻器阻值和要求消谐阻值关系。同时用大于压变额定线电压和相电压非线性系数来标定1mA（峰值/）阻值，确立L型电气参数，所以更为合理。3、电气接线L型电阻器及其附件电气结线图图1所表示。电阻器接在压变一次绕阻中性点和地之间；附件接在压变开三角两端，AC100V电源由压变二次绕阻线电压提供，所需功率小于5VA。若使用简易附件，则只需将简易附件两根支撑导线，直接旋紧在端子排da、dn 两端。 图1 L型电阻器及其附件电气结线图4、关键电气参数4.1 电阻器关键电气参数：电阻器本体关键电气参数见表1。因为电阻器系非线性材料组成，正确表征电阻值需用峰值表测量。表1电阻器交流电气参数表 序项目LXQ-6型LXQ（D）-6LXQ-10 型LXQ（D）-10LXQ-35 型LXQ（D）-351经过交流10mA（峰值/）时电压(V)峰值/480600800100021002625电阻（k）48802102经过交流1mA（峰值/）时电压(V)峰值/1702102803508401050电阻（k）1702808403带(D)型电阻器两端工频电压改变在3kV（峰值/）下，电阻值降低二分之一以上在3kV(峰值/)下电阻值降低二分之一以上在5kV(峰值/)下电阻值降低二分之一以上42小时耐受功率（W）800800800510min经过500mA（有效值）电流热容量 无任何显著损坏 热容量试验前后，冷状态下，电气参数改变小于10%4.2附件关键电气参数4.2.1 电网正常运行时附件输入阻抗为1020 电网单相接地时附件输入阻抗大于5k4.2.2 输入电压小于0.3V时附件发出短路报警声光讯号。4.2.3 输入电压大于80V时,激发谐振动作计数器动作4.2.4 显示开三角电压数字表显示电压0199.9V 5、选择标准 L型已将适用6kV和10kV电阻器分为两个型号,请用户选择时尤其注意。压变一次绕阻X端为低绝缘时,请选择带(D)型号。从中国已经有设备手册查到压变型号中，提议配LXQ型及LXQ（D）型号压变型号列于表2。表2适合配LXQ型压变型号适合配LXQ(D)型压变型号JDZJ-6、10 JDJJ-35JDZX6-6、10 UNE10、35JSJW-6、10 JDJJ1-35JDZX8-6、10、35G REL10JDEJ-6、10 JDJJ2-35JDZX9-6、10、35 URE10、35JDEW-6、10 JDX6-35JDZX10-6、10 URED10JDJW-6、10G JDX7-35JDZX11-6、10、35 UNEW35JDZB-6、10 JDZX-35JDZXR1-6、10JDZX7-6、10 JDXW-35JDZXR2-6、10用户所配压变型号在表2中找不到时,能够采取比对表2中绝缘结构相近型式参考选择。 假如用户使用压变一次绕阻X端在内部已和铁芯及外壳连接，没有X端绝缘引出线。此种压变安装消谐器时，需要对外壳固定螺栓作绝缘处理。处理方法：在压变金属外壳和接地金属架之间用厚度大于5mm绝缘板隔开，用于紧固金属螺栓需套上绝缘套或用绝缘材料制作螺杆固定，将原来直接接地压变外壳改为含有一定绝缘强度外壳。已经改为绝缘外壳能够并联为中性点，该中性点经消谐电阻器接地，改为绝缘外壳绝缘强度应不低于二次绕组出线绝缘强度，且选择带(D)型号消谐电阻器。6、外型尺寸6.1 L型电阻器本体外形尺寸见图2 接压变中性点 接压变中性点 接压变中性点 (D)型有 (D)型有 (D)型有 此元件 此元件 此元件 (放电管) (放电管) (放电管) 接地螺孔 接地螺孔 接地螺孔 LXQ-6型 LXQ-10型 LXQ-35型LXQ(D)-6型 LXQ(D)-10型 LXQ（D)-35型 图2 消谐器外形尺寸图6.2 L型附件正面尺寸见图3(a),侧面尺寸见图3(b),后面尺寸见图3(c)。附件开孔尺寸见图4。简易附件图见图5。图3(a) 正面尺寸图图3(b) 侧面尺寸图 图3(c) 后面尺寸图图4 开孔尺寸图 图5 简易附件尺寸图7、安装及运行7.1 L型电阻器通常安装在户内，多年运行经验证实，也能够安装户外。压变柜内安装时，通常垂直安装，若柜内垂直安装不好部署，也能够水平安装。7.2压变柜内安装电阻体和带电体之间距离，应满足国家标准“3110kV高压配电装置设计规范”带电体和接地体之间安全净距要求。电阻体上端和接地体之间距离应大于20mm。7.3 L型电阻体上端已带有一根长约1m绝缘导线，绝缘导线能够悬空敷设也能够沿排线板敷设。7.4 L型附件“电压限制及短路报警器”需要安装在压变柜面板或控制柜面板上，方便运行人员观察。在运行中相关附件操作，附件面板上有文字说明，按说明操作。7.5 L型简易附件安装及运行：能够将简易附件直接紧固在有压变开三角接点端子排上。将简易附件两根1.2铜线紧固在端子排da、dn接点上。假如压变在运行中，可用绝缘柄起子带电安装。安装前，先检测开三角两端是否金属短路。若短路，要快速停电检验压变接线。若端子排da、dn之间电压在315V之间，说明压变一次绕组接有消谐电阻器。安装简易附件后，电压会下降到原有值十分之一左右。假如安装简易附件时压变在停运状态，安装简易附件后，当压变运行时，立即测量da、dn两端电压，以检验压变开三角两端和消谐器是否短路。因为简易附件没有报警功效，需要人工检测，以确保压变安全。8、消谐器本体参数测量 本企业配有“消谐电阻器交流峰值参数专用测量仪”能够方便地测量电阻器经过交流电流1mA(峰值/),10mA(峰值/)时电阻上交流电压(峰值/)。请注意，因为电阻器为非线性电阻，流过非线性电阻电流及电阻上电压全部不是正弦波，用一般毫安表及电压表测量值和峰值表所测之值是有差异，考虑到用户测量峰值有困难，这里给出了两种测量方法及相互比正确系数。8.1采取专用峰值表测量电阻器电气参数结线图，见图5。 图5专用峰值表测量电阻器电气参数结线图8.2采取有效值数字交流毫安表及电压表测量电阻器参数接线图图6所表示。 图6 用有效值毫安表及电压表测量电阻器电气参数结线图因为电阻非线性，测量10mA(有效值)及1mA (有效值)电阻上电压(有效值)和峰值表所测量值，即表1所列参数是有差异,本企业经数次比对,用有效值测U10mA及U1mA值比用峰值表测量(峰值/)值约高1.15。即用户用有效值测U10mA及U1mA值高于表1所列值上限时，能够用测量值除以1.15，若所得商在表1所列值范围，说明所测电阻器参数是在合格范围内。用户须知：尊敬用户，你们好！首先感谢你们使用本产品。其次，假如你们在产品技术上、使用过程中有任何疑虑，请随时和我们沟通。并欢迎提出宝贵意见！现将我们关键技术人员联络方法列出： 企业销售电话：[phone]/转600 02552172298本产品发明人，过电压教授，企业总工岳建民教授：企业运行仪二部主管，总工助理陆海生工程师： 相关产品销售，由本企业各销售区域经理及授权代理企业负责产品报价、发货、结算。请按其通讯方法和其联络，谢谢！企业研发、制造地址：南京市江宁科学园成墟路699号
