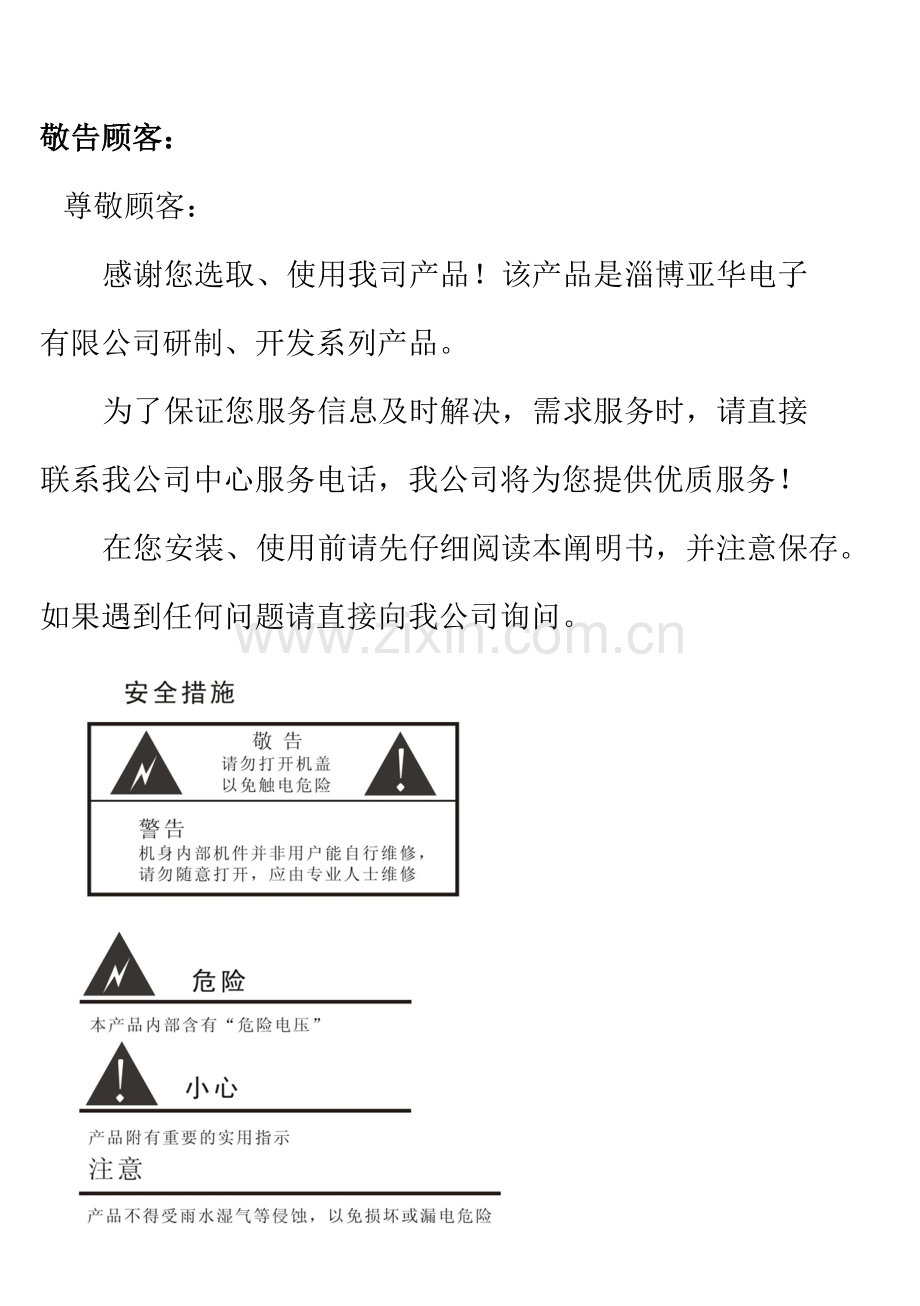

敬告顾客： 尊敬顾客：感谢您选取、使用我司产品！该产品是淄博亚华电子有限公司研制、开发系列产品。为了保证您服务信息及时解决，需求服务时，请直接联系我公司中心服务电话，我公司将为您提供优质服务！在您安装、使用前请先仔细阅读本阐明书，并注意保存。如果遇到任何问题请直接向我公司询问。概述：我公司系研制生产系列护理通讯机专业公司。近年来，研制生产各种型号护理通讯机，已迅速推广至全国30各种省、市、自治区，1000多家医院，并为全国50余家医用集中供氧安装单位配套，成为全国同行业先行军。在又隆重推出了新一代跨世纪新品YH系列智能护理通讯机,为21世纪护理通讯事业做出了新贡献。特点：主机与病员一览表合二为一，并设有万年历、呼喊床位批示灯和床位数码显示窗口，外壳超薄型设计，造型精致，可壁挂、桌面任意放置。分机采用最新编码电路编号，变更床位号只需更换编码芯片即可，外壳采用了全塑外扣式设计，合用于任何形式安装配套；分机为内压线式接线，实现了房间内无断线连接。以上特点使得本系统使用、安装、维护更安全更以便。分机呼喊主机：分机呼喊主机时，主机和分机同步音乐振铃，主机数码显示床位号，同步相应床位批示灯闪亮。双向呼喊、双工通话：分机可呼喊主机，主机也可呼喊分机，送话受话无需转换。主机多功能显示：主机可显示呼喊床位号、序号、万年历、护理级别。二级护理设立：可依照病员病情任意设立高、低档护理床位，并在主机上有批示灯显示。高档优先：高护理级别病员呼喊可以中断低护理级别病员通话。话筒统播：可通过主话机告知、找人等统一广播。宣教广播：可接入录音机等信号源作宣教广播。无中断呼喊：无论在待机、振铃等状态只要有分机呼喊主机均接受并提示。呼喊存储：分机呼喊而主机无人解决时主机将该分机号存储。走廊显示屏：可显示呼喊分机号、存贮分机号和呼喊序号。在无呼喊存贮时显示时间。振铃音量调节：主机设有音量调节旋钮，以适应不同场合规定。与计算机联网：由计算机将病员呼喊时间、呼喊次数、解决时间、超时解决等进行记录，为考核服务质量提供技术上保证。故障自检报警：当系统浮现故障时主机显示窗口及显示屏均能给出数字显示，并伴有声响报警提示。系统安装3.1、布线从主机到所有分机、显示屏均采用双绞线（RVS20.5mm2铜芯聚氯乙稀绝缘线）连接，且无正负极之分。系统所有分机都是并联在总线上，可以灵活连接，但应尽量缩短从主机到分机距离。所有连接点规定焊接，并保证焊接良好，不能断路。布线完毕后用万用表电阻档测试线路，不得有短路现象。（如图所示）3.2、主机安装3.2.1 连线：将布好总线及显示屏线端部金属丝插进接头中用螺钉压紧。把插头插到主机相应插孔。3.2.2 通电：将主机电源三芯插头插入220V市电（注意：应选用三芯且接地良好插座）。 主机通电后，数码显示窗口显示“888”，约3秒钟后显示一种“0”，表达主机工作正常。3.2.3 摆放：将主机背面支腿撑开，就可直接放置于平整桌面上，也可在墙上钻孔打入胀管，拧入自攻螺钉或者直接打上钢钉（须能承受至少5kg重量）将主机挂在墙上。3.3 分机安装3.3.2 C08D型3.3.2.1铝带开孔:在供氧铝带上钻4个2.5分机固定孔和1个8穿线孔(位置参照分机底上穿线孔)。（若安装在墙壁上，则需要在每个孔里打入一种膨胀螺钉，同步省略穿线孔）。3.3.2.2接线：1.从供氧铝带穿线孔内拉出总线，穿过度机底下线孔引入分机内，如图中1所示；2.松开螺钉，将两股线剥皮露出铜芯后分别在螺钉上(不分正负)绕一圈，然后拧紧螺钉；3.将分机开关线插头按图示3绕行后插入线路板上白色插座内。4.把分机集成块按缺口对齐规则插入究竟座上。5.用四个ST310mm螺钉把分机底壳固定在供氧铝带上；最后把外壳扣在底壳上。3.3.2.3接通验证：此步同3.3.1.3。3.3.3 FN 2型1.将布置在供氧铝带内总线，穿过度机底壳上线孔引入分机内，如图中1所示；2.把两股线（不分正负）分别塞进压线槽中；3.把压线卡用ST38自攻螺钉压在压线槽上；4.用螺钉把分机金属板固定在铝带内表面上，扣上已连好线分机底壳；5.把开关线插在分机壳上插线孔里；6.接通验证同3.3.1.3。3.3.4 C627/C629型3.3.4.1供氧铝带定位开孔：在供氧铝带上钻4个2.5分机固定孔和1个8穿线孔(位置参照分机底上穿线孔)。3.3.4.2连接分机开关：将分机开关线插头由分机底座通孔内穿入，在分机内绕行，并插入线路板上白色插座内。3.3.4.3总线压线：1.从分机底座上取下压线卡；2.从供氧铝带方孔内拉出总线，穿过度机取下压线卡后方孔引入分机内，如图将两股线（不分正负）分别塞进压线槽中；3.将取出压线卡压在压线槽内总线上，用ST38自攻螺钉把压线卡压紧；4.把分机集成块按缺口对齐规则插入究竟座上；5.用螺钉把底壳固定在铝带上；最后盖上外壳即完毕。3.3.4.4接通验证：按一下分机呼喊按钮有音乐振铃，分机批示灯亮，待音乐振铃结束后，按一下分机清除按钮，批示灯熄灭，阐明分机工作正常。3.3.5 CEG 型3.3.5.1供氧铝带定位开孔：在供氧铝带上钻4个2.5分机固定孔和1个8穿线孔(位置参照分机底上穿线孔)。3.3.5.2总线压线：1.从分机底座上取下压线卡；2.从供氧铝带方孔内拉出总线，穿过度机取下压线卡后方孔引入分机内，如图将两股线（不分正负）分别塞进压线槽中；3.将取出压线卡压在压线槽内总线上，用ST38自攻螺钉把压线卡压紧；4.用螺钉把底壳固定在铝带上，把分机集成块按缺口对齐规则插入到底座上。3.3.5.3连接分机开关：A.将分机开关线插头上线卡卡在分机上，压紧；B.把四芯插头插在线路板上白色插座内，压紧；最后盖上外壳即完毕。3.3.5.3接通验证：按一下分机呼喊按钮有音乐振铃，分机批示灯亮，待音乐振铃结束后，按一下分机清除按钮，批示灯熄灭，阐明分机工作正常。3.3.6 CEN 型3.3.6.1供氧铝带定位开孔：在供氧铝带前表面拟定位置后按右图示开一种10062mm横向方孔，在铝带下表面开一种8穿线孔（方孔下面正中）。3.3.6.2总线压线：1.从分机底座上取下压线卡；2.从供氧铝带方孔内拉出总线，穿过度机取下压线卡后方孔引入分机内，如图将两股线（不分正负）分别塞进压线槽中；3.将取出压线卡压在压线槽内总线上，用ST38自攻螺钉把压线卡压紧；4.把分机集成块按缺口对齐规则插入究竟座上。3.3.6.3连接分机开关：A.将分机开关线插头由背面从底座上孔内引入，并插在水晶头接口内压紧；B.最后盖上外壳,然后把分机卡入到铝带上方孔中即完毕。3.3.6.4接通验证：按一下分机呼喊按钮有音乐振铃，分机批示灯亮，待音乐振铃结束后，按一下分机清除按钮，批示灯熄灭，阐明分机工作正常。3.4 显示屏安装3.4.1 钻安装孔合用于所有型号显示屏按实际状况在走廊吊顶上拟定显示屏两条吊链吊挂位置，在屋顶钻四个6圆孔，打入胀管，用四个ST3.525自攻螺钉将两个吊扣分别固定在四个胀管上。3.4.2 组装吊链、装饰管及管接头将两个装饰管接头分别套在吊杆两头，将吊链和显示屏电线垂直放入吊杆内，打开吊链两头环儿，分别扣在显示屏和走廊吊顶上已装好吊链扣上（注意调节长度），之后再把打开环儿合拢。3.4.3 挂起固定A、把已安装好吊链、装饰管及装饰管接头显示屏挂起，调节装饰管及装饰管接头，使装饰管及装饰管接头处在图中所示位置，注意装饰管下面接头要使槽口对着电线一侧；B、之后把显示屏面膜上保护膜撕掉；C 、最后连接显示屏总线到主机显示屏接线口。用法4.1 护理级别设定1.在待机状态按一下特护设定键，相应批示灯点亮表达已进入设定状态，2.此时按一下卡片卡下面相应按钮，相应床位批示灯点亮，表达已将该床位设定为高档。再按一下按钮，该灯熄灭，表达将该床位设定为低档特护。3.将各床位设定后，再按一下特护设定按键，相应批示灯熄灭，系统进入待机状态。4.2 设定广播机每个房间可以安装一种广播机，与分机安装办法相似。广播机区别于分机，只能做广播使用。一种房间容许安装一种广播机，一套系统最多可设立30个广播机。4.3 时钟设定1.按一下“时钟设定”键，相应批示灯点亮。万年历从高位开始闪亮；2.使用1-10（10代表0）床位按钮可以输入数字，每当设定完一位后下一位又开始闪亮；3.重复上述操作直至设立完毕。如果闪亮某位无需调节，您可按11床按钮，闪亮转为下一位；4.完毕后，再按一下“时钟设定”键，设定结束。如果某一次操作过后1分钟内无新操作，机器将默以为设定结束，进入待机状态。4.4 系统调试4.4.1 检测分机在挂机状态持续按1号键二十次，主机可对所有分机进行巡检。数码窗口从01到76号依次显示，检测正常分机相应批示灯点亮，不亮表达不正常或没有该分机。巡检完毕，等待查看，按任意键或摘起话机，退出巡检状态。4.4.2 实验分机逐个实验分机呼喊、清除功能和通话效果，摘主话机后，点按主机一览表每个分机相应呼喊按钮，与该分机通话，再按同一按钮结束通话，同步清除了该信息暂存。摘主话机后也可以在主话机上拨分机号相应数字进行呼喊，通话结束后挂机。4.4.3 实验显示屏使用任意一种分机呼喊，显示屏显示该分机号，待音乐振铃结束时，显示屏第一位显示呼喊顺序，后两位显示分机号，阐明显示屏工作正常。清除存储后，显示屏显示时间。4.5 分机呼喊主机按分机呼喊按钮，分机和主机同步音乐振铃，在音乐振铃期间：4.5.1 摘起主话机进入通话状态，通话完毕，挂主话机，主机回到待机状态，分机号不存储。4.5.2 如果没有与分机进行通话，则主机将分机号存储，同步一览表中相应批示灯闪亮，分机批示灯点亮，显示屏显示分机号码。4.6、主机呼喊分机摘起主话机听到拨号音后，在主话机上拨二位分机号或按一览表上相应呼喊按钮，听到 “嘟”提示音后阐明分机接通（如果听到是“嘀-嘀-”阐明没有此分机）。挂主话机后，主机回到待机状态。（注：主机不能呼喊紧急呼喊分机）4.7、主机暂存分机号清除4.7.1 从主机端清除此时存储分机号即是：分机呼喊主机时，主机没有及时应答而积累分机号码。第一种办法是在待机状态下，按一下主机中所存贮分机相应按钮，闪亮批示灯变为不亮，表白已经将存贮分机清除。第二种办法是通过主话机接通存贮分机进行通话，挂机后存贮分机号清除。4.7.2 从分机端清除按一下分机上清除按钮，呼喊批示灯熄灭，表白已经将存贮分机号清除。4.8 广播摘起主话机按一下“话筒广播”键（或是在主话机上键入“77”键），相应批示灯点亮，数码窗口显示“ 77”即可。此功能重要用于下告知，找人等使用。挂机即恢复待机状态。按一下“宣教广播”按键，调节录音机音量即可进行宣教广播用。此时若有分机呼喊，主机将发出“嘀”提示音，相应床位批示灯闪亮。摘起主话机与分机通话，广播即被中断，按主机呼喊分机办法操作即可，通话结束后挂机，系统又回到广播状态。欲退出广播状态按一下“宣教广播”键相应批示灯熄灭即退出广播状态。在广播状态下按一下广播机上清除按钮可中断广播；再按一下可恢复广播。4.9 维护与保养用右手食指掀起两个卡片盒中间白色塑件，左手拇指按住卡片盒并向上推动（卡片盒是两个卡片盒连在一起，即：1号和2号，3号和4号，依此类推）。防止用力过大将卡片盒损坏，如图，拇指用力于透明卡片盒上，别的四指用力于主机面板上，将其取下。清洗完毕后,再依次将卡片盒插回原处。请用中性清洁剂或肥皂水清洗。主机面板上除卡片盒外别的部件均不得取下。用干净、柔软抹布蘸少量水（不得有水滴漏现象）擦拭面板。用同样办法擦拭分机外壳。普通状况下需要定期用干净、柔软抹布蘸医用消毒水对主机、分机等进行消毒。4.10、故障检测与维修1、在系统检修之前应对主机进行基本检查，涉及： A：主机背面接插件与否接牢、接对； B：交流电源220V供电电压与否稳定正常； C：宣教广播、特护设定、时钟设定、功能键批示灯与否点亮。2、本机设有故障自动检测电路、保护电路及其软件。每当系统浮现故障时将自动显示及声响提示。详细故障现象及解决办法如此表所示：注意事项1、我公司可依照顾客规定加装副话机。2、顾客可依照自己病区大小选取恰当床号容量主机。依照自己安装实际状况选取不同外形分机、分机数量及其编号。3、如果需要统播、广播功能需在每个病房增长一种广播机。售后服务1、我公司产品自售出之日起，一年内保修，常年服务。 售后服务电话： 质 量 投 诉： 传 真： Email:(销售部) (服务部)2、依照顾客规定特制产品不另行编制阐明书。3、本系统应用于其他领域时不特制阐明书。4、本产品主机，只有通过专业培训人员才干进行维修，非我公司专业维修人员不得启动主机后盖。5、产品如有设计变更，恕不另行告知，请关注我司宣传材料或向公司征询。
