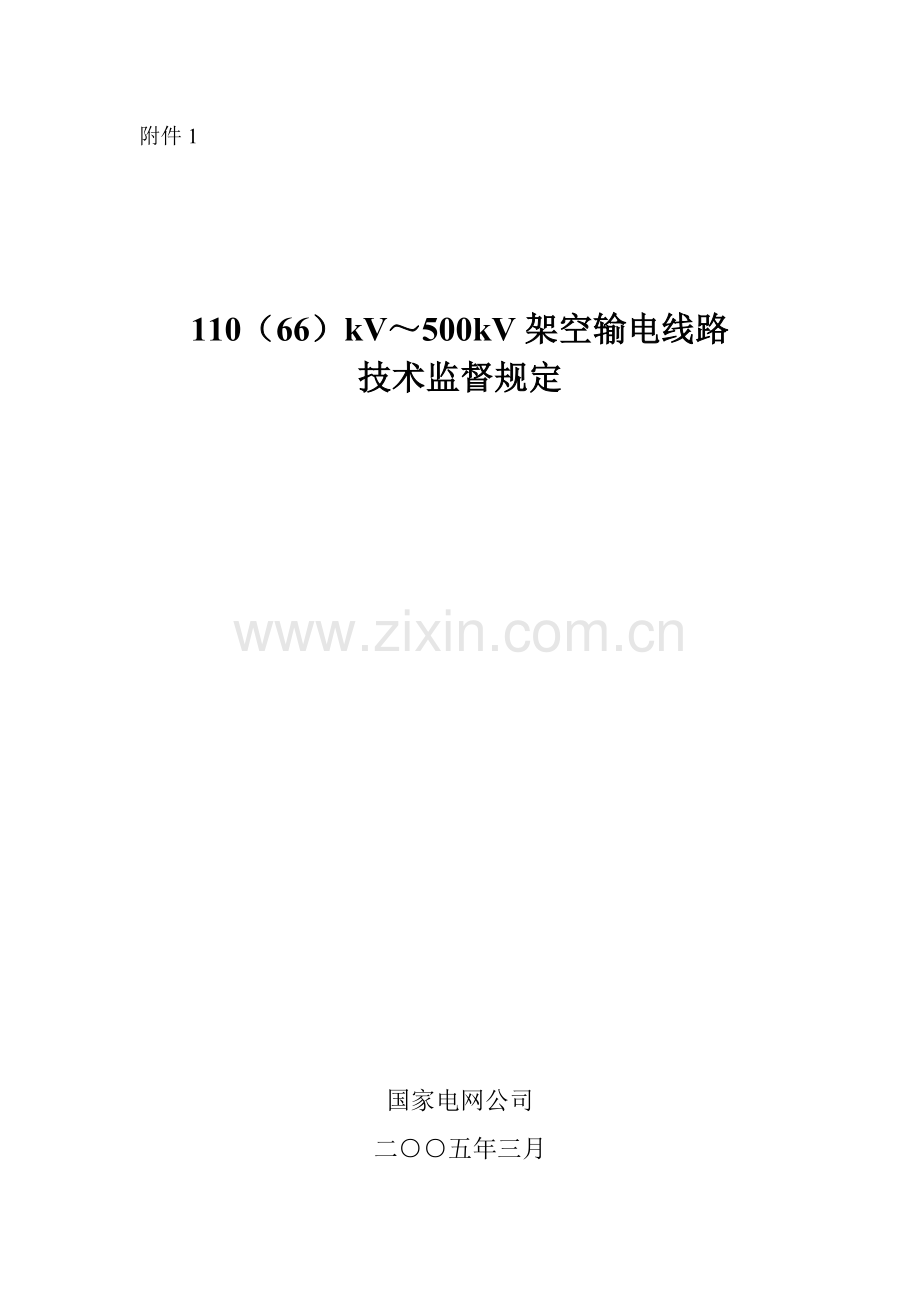

附件1

110（66）kV～500kV架空输电线路
技术监督规定

国家电网公司
二○○五年三月

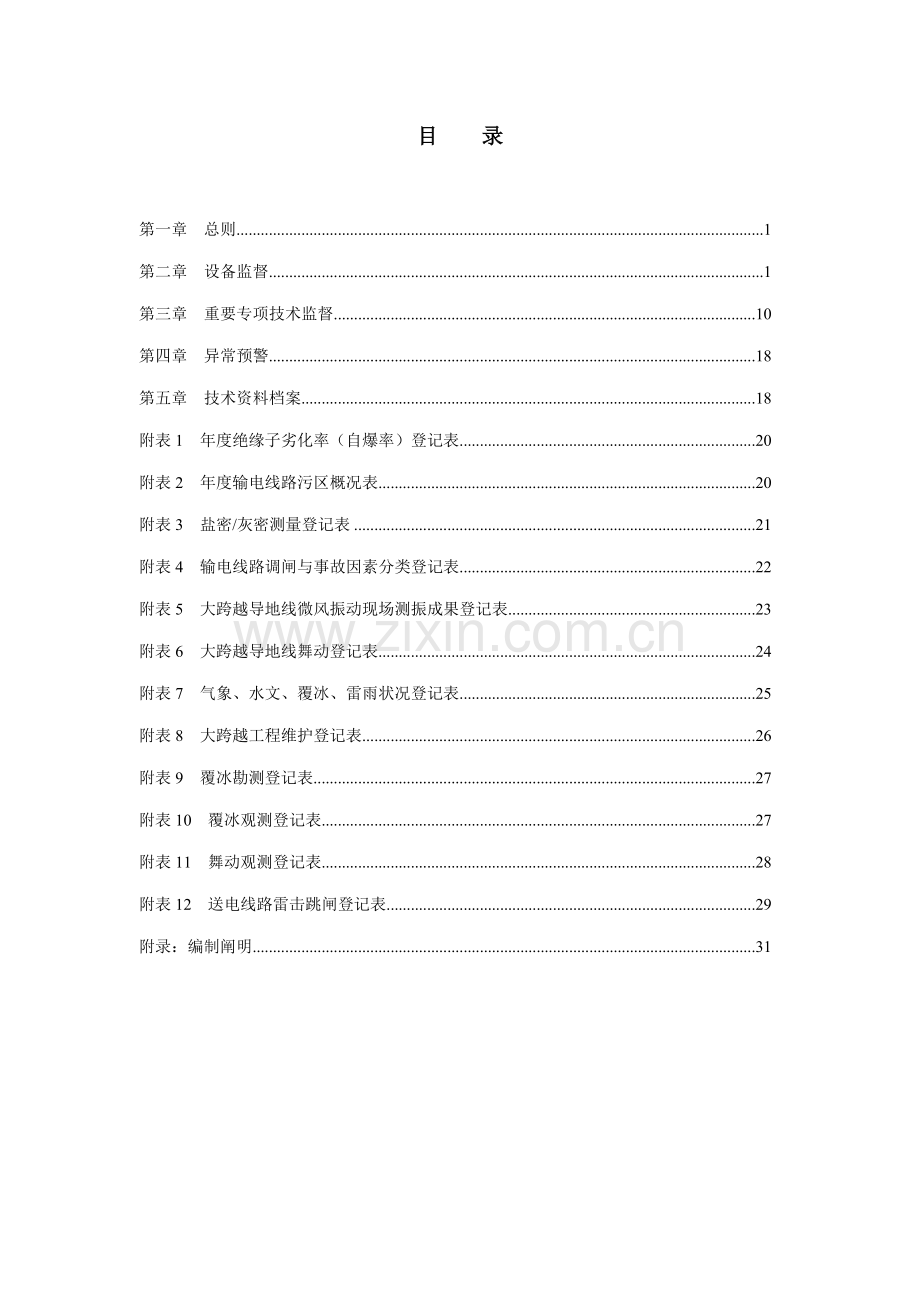

目 录

第一章 总则 1
第二章 设备监督 1
第三章 重要专项技术监督 10
第四章 异常预警 18
第五章 技术资料档案 18
附表1 年度绝缘子劣化率（自爆率）登记表 20
附表2 年度输电线路污区概况表 20
附表3 盐密/灰密测量登记表 21
附表4 输电线路调闸与事故因素分类登记表 22
附表5 大跨越导地线微风振动现场测振成果登记表 23
附表6 大跨越导地线舞动登记表 24
附表7 气象、水文、覆冰、雷雨状况登记表 25
附表8 大跨越工程维护登记表 26
附表9 覆冰勘测登记表 27
附表10 覆冰观测登记表 27
附表11 舞动观测登记表 28
附表12 送电线路雷击跳闸登记表 29
附录：编制阐明 31

第一章 总 则

1. 为加强架空输电线路技术监督工作，保证设备安全、可靠、经济运营，特制定本规定。
2. 本规定根据国家关于原则、规程和规范，结合近年来国家电网公司输变电设备评估分析、生产运营状况分析以及设备运营经验而制定。
3. 架空输电线路（如下简称线路）技术监督工作内容涉及设备全过程监督和重要专项技术监督工作。
4. 设备监督涉及导地线、金具、杆塔、绝缘子和接地装置；本规定明确了线路设备设计选型、监造、出厂验收、包装运送、现场安装、现场验收、运营和检修全过程技术监督规定。
5. 重要专项技术监督涉及防雷害、防污闪、大跨越段、防覆冰舞动和防风偏。本规定明确了专项技术监督工作目的，对勘测设计、施工验收、运营维护等环节，提出了详细规定。
6. 本规定合用于国家电网公司系统110（66）kV~500 kV交流架空输电线路技术监督工作，35kV交流架空输电线路和±500 kV直流架空输电线路可参照执行。
7. 各网省公司可依照本规定，结合本地区实际状况制定相应实行细则。

第二章 设备监督
第八条 导地线
1 引用原则
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。
GBJ 233-1990 110～500kV架空电力线路施工及验收规范
GB 50150-91 电气装置安装工程 电气设备交接实验原则
DL/T 596-1996 电力设备防止性实验规程
DL/T 741 - 架空送电线路运营规程
SDJ 276-90 架空电力线外爆炸压接施工工艺规程
SDJ/T 226-1987 架空送电线路导线和架空地线液压施工工艺规程
SDJJS 2－1987 超高压架空输电线路张力架线施工工艺导则
国家电网公司 输变电设备技术原则
国家电网公司 防止输变电设备事故办法
国家电网公司 输变电设备运营规范
国家电网公司 输变电设备检修规范
2 设计选型
(1) 线路导线截面，除依照经济电流密度选取外，还应按电晕及无线电干扰等条件进行校验，并通过技术经济比较拟定。大跨越段线路导线截面如按容许载流量选取，应避免全线路输送容量受大跨越段限制。
(2) 依照气象条件、覆冰厚度、污秽和腐蚀等状况，结合运营经验选用导地线型式。如盐雾影响应考虑采用防腐类导线，大跨距应考虑采用钢芯加强型导线。
(3) 验算导线容许载流量时，导线容许温度：钢芯铝绞线和钢芯铝合金绞线可采用+70℃（大跨越可采用+90℃）；钢芯铝包钢绞线（涉及铝包钢绞线）可采用+80℃（大跨越可采用+100℃）或经实验决定；镀锌钢绞线可采用+125℃。
(4) 地线应满足电气和机械使用条件规定，可选用镀锌钢绞线或复合型绞线。验算短路热稳定期，地线容许温度：钢芯铝绞线和钢芯铝合金绞线可采用+200℃；钢芯铝包钢绞线（涉及铝包钢绞线）可采用+300℃；镀锌钢绞线可采用+400℃。计算时间和相应短路电流值应依照系统状况决定。
(5) 导地线安全系数选取应按设计规程关于规定，做到合理、经济并互相配合。
3 监造
监造应按照《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 生产导地线原材料需有检查合格报告并符合相应质量技术规定。
(2) 制造厂生产能力、检查手段应满足导地线生产需要。
(3) 制造厂质量保证体系健全并运营有效。
(4) 生产过程核心工序和重要项目须执行监证。
4 验收
验收应按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 实验办法对的；
(2) 实验环境满足有关原则规定；
(3) 仪器、仪表及实验设备满足实验规定并受控，计量仪器、仪表须溯源。
(4) 实验人员具备相应资质；
(5) 实验报告规范，实验结论对的。
5 标志、包装、运送、贮存
按照《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 导地线应有防损、防腐蚀办法。
(2) 每盘导地线应标明：制造厂名称、导地线型号及规格、装运旋转方向或放线方向、运送时线盘不能平放标志、由外至内每根导地线长度、毛重及净重、日期和盘号。
6 安装
(1) 导地线安装工艺、质量应满足GBJ 233-1990有关规定。330kV及以上电压级别线路工程分裂导线展放必要采用张力放线，张力放线操作应符合GBJ 233-1990和《超高压架空输电线路张力架线施工工艺导则》规定。
(2) 放线过程中，应对导地线进行外观检查。对制造厂在线上已做出损伤或断头标志地方，应查明状况妥善解决。
(3) 放线、紧线时如导地线有损伤，应按GBJ 233-1990规定解决。
(4) 接续管握着强度不得不大于导线计算拉断力95%，在一种档距内每根导线或地线上只容许有一种接续管和三个补修管，若采用张力放线时不应超过两个补修管。
(5) 架线后应测量导线对被跨越物净空距离，计入导线蠕变伸长换算最大弧垂必要符合设计规定。
(6) 紧线后弧垂容许偏差及相间弧垂容许不平衡最大值见表1。
表1 弧垂容许偏差及相间弧垂容许不平衡最大值
线路电压级别
110（66）kV
220kV及以上
弧垂容许偏差
＋6%，-2.5%
＋3%
相间弧垂容许不平衡最大值（mm）
200
300
不安装间隔棒垂直双分裂子导线间弧垂最大误差为+100mm。安装间隔棒同相子导线间弧垂最大误差应符合下列规定：220kV为＋80 mm；330kV～500kV为＋50mm。
7 运营维护维护
按照DL/T 741 -和《110（66）kV～500kV架空输电线路运营管理规范》执行，重点监督如下内容：
(1) 定期检查导地线（涉及耦合地线、屏蔽线）有无锈蚀、断股、损伤或灼伤等状况。
(2) 检测因环境温度变化、覆冰、蠕变等因素后引起弧垂及交叉跨越距离变化状况。
(3) 大负荷期间增长特巡，重点监测弧垂变化和接点过热状况。
(4) 导地线表面腐蚀、外层脱落或呈疲劳状态，应取样进行强度实验。若实验值不大于原破坏值80%，应换线。
(5) 导地线由于断股、损伤减小截面解决应按表2执行。
表2 导地线截面解决办法
线别
缠绕或护线预绞丝
用补修管或补修
预绞丝补修
切断重接
钢芯铝绞线
钢芯铝合金绞线
断股损伤截面不超过铝股或合金股总面积7%
断股损伤截面不超过铝股或合金股总面积7%～25%
1.钢芯断股
2.断股损伤截面超过铝股总面积25%
铝绞线
铝合金绞线
断股损伤截面不超过铝总面积7%
断股损伤截面不超过铝总面积7%～17%
断股损伤截面超过总面积17%
镀锌钢绞线
19股断1股
7股断1股
19股断2股
7股断2股
19股断3股
注：
1.OPGW修补应特殊考虑。
2.铝包钢芯铝绞线、铝包钢绞线解决可参照执行。
3.如断股损伤减少截面虽达到重接数值，但确认采用螺旋式补修条等新型修补办法能恢复到本来强度及载流能力时，可不作切断重接解决。

第九条 金具
1 引用原则
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。
GBJ 233-1990 110～500kV架空电力线路施工及验收规范
GB 50150-91 电气装置安装工程 电气设备交接实验原则
DL/T 596-1996 电力设备防止性实验规程
国家电网公司 输变电设备技术原则
国家电网公司 防止输变电设备事故办法
国家电网公司 输变电设备运营规范
国家电网公司 输变电设备检修规范
2 设计选型
(1) 金具应选用定型产品，推广使用节能型金具。
(2) 金具应具备足够机械强度，考虑最大使用荷载时安全系数为2.5，断线、断联时为1.5。耐张和接续金具还应具备良好导电性能。
(3) 金具表面应热浸镀锌或采用其他等效防腐蚀办法。
(4) 对在严重腐蚀、大跨越、重冰区、导线易舞动区、风口地带和季风较强地区等特殊区域使用金具应恰当提高相应性能指标。
(5) 330kV及以上电压级别线路金具必要满足防电晕和无线电干扰限值规定。
(6) 拉线金具强度设计值，应取国标金具强度原则值（特殊设计金具应取最小实验破坏强度值）除以1.8抗力分项系数拟定。
(7) 采用非标金具必要通过技术鉴定（评审）。
3 监造
监造应按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 生产金具原材料和外购件须有检查合格报告并符合相应质量技术规定。
(2) 定型金具生产应符合相应国标、行业原则所规定有关规定。
(3) 非标金具应按照设计图样生产制造并满足设计规定。
(4) 制造厂质量保证体系应健全并运营有效。
(5) 制造厂生产能力、检查手段应满足金具生产需要。
(6) 生产过程核心工序和重要项目需执行监证。
4 验收
验收应按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 金具除进行抽样实验外，必要时可进行某些型式实验项目，制造厂应提供加工图纸。
(2) 实验办法对的；
(3) 实验环境满足有关原则规定；
(4) 仪器、仪表及实验设备满足实验规定并受控，计量仪器、仪表应溯源。
(5) 实验人员具备相应资质；
(6) 实验报告规范，实验结论对的。
5 标志、包装、运送、贮存
应按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 对涂有电力脂金具，需用塑料袋密封内包装。
(2) 装配式金具必要配装后包装，分离钢件与铝件普通不应混装，若必要混装时应有防碰办法。
6 安装
按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 压缩型耐张线夹、接续管、拉线金具压接质量满足GBJ 233-1990和GB 2314-1997规定。
(2) 防振金具、间隔棒等防护金具按设计规定安装并保证位置对的。
(3) 按照设计规定和制造厂提供图纸检查OPGW金具安装状况。
7 运营维护维护
按照DL/T 741 -和国家电网公司《110（66）kV～500kV架空输电线路运营规范》执行，重点监督如下内容：
(1) 线路发生重覆冰或舞动等异常状况后，应对其金具进行检查，对裂纹、变形、磨损严重、锌层脱落等不满足继续运营规定金具应及时更换。
(2) 对导线接续金具和耐张线夹应进行测温检查，测温宜选在线路负荷较大和环境温度较高时进行；当温升超过40K或温度达到90°C时，应采用相应办法。
(3) 间隔棒应注意线夹紧固件松脱和橡胶垫磨损，发现问题及时解决。
第十条 杆塔
1 引用原则
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。
GBJ 233-1990 110～500kV架空电力线路施工及验收规范
GB 396-1994 环形钢筋混凝土电杆
GB 2694- 输电线路铁塔制造技术条件
GB 4623-1994 环形预应力混凝土电杆
DL/T 646-1998 输电线路钢管杆制造技术条件
DL/T 5092-1999 110～500kV架空送电线路设计技术规程
DL/T 5130- 架空送电线路钢管杆设计技术规定
DL/T 5154- 架空送电线路杆塔构造设计技术规定
国家电网公司 输变电设备技术原则
国家电网公司 防止输变电设备事故办法
国家电网公司 输变电设备运营规范
国家电网公司 输变电设备检修规范
2 设计选型
遵循DL/T5092-1999、DL/T 5154-、DL/T 5130-，重点监督如下内容：
(1) 对导地线易发生覆冰和舞动地段，应恰当提高杆塔承载力。
(2) 对腐蚀严重地区，杆塔和基本设计应采用有针对性防腐办法。
(3) 对盗窃多发区应提高或改进铁塔及拉线防盗能力。
(4) 多雷区和山区线路宜采用小保护角或负保护角杆塔。
(5) 杆塔电气间隙设计应考虑带电作业和调爬需要。
(6) 在风口地带、季风较强地区和导地线易舞动地区，杆塔应采用螺栓防松办法。
(7) 杆塔设计采用新理论、新材料或新构造型式，应通过实验验证。
3 监造
监造应按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 原材料和外购件需有检查合格报告并应满足设计文献规定。
(2) 材质使用、试组装、镀锌工艺、焊接质量满足相应规程规定。
(3) 生产流程中检查应符合质量保证体系（技术条件）相应规定。
(4) 制造厂生产能力、检查手段应满足杆塔生产需要。
(5) 生产过程核心工序和重要项目需执行监证。
4 验收
验收应按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 实验办法对的；
(2) 实验环境满足有关原则规定；
(3) 仪器、仪表及实验设备满足实验规定并受控，计量仪器、仪表应溯源。
(4) 实验人员具备相应资质；
(5) 实验报告规范，实验结论对的。
(6) 新型杆塔须有真型实验报告。
5 标志、包装、运送、贮存
按照国家电网公司《架空输电线路技术原则》关于规定执行。
6 安装
按照国家电网公司《架空输电线路技术原则》关于规定执行。
7 运营维护
按照DL/T 741 -和国家电网公司《110（66）kV～500kV架空输电线路运营规范》执行，重点监督如下内容：
(1) 监视塔材、塔脚和拉线棒腐蚀状况，发现问题要及时解决。
(2) 加强对水泥杆裂纹、积水和表面风化等状况监测。
(3) 杆塔拉线不容许有互磨现象，要采用防止外力碰撞办法，其基本要有防冲刷办法。
(4) 更换塔材应镀锌，其强度应不低于原设计值。
第十一条 绝缘子
1 引用原则
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。
GB 50061-1997 66kV及如下架空电力线路设计规程
GB 50150-1991 电气装置安装工程 电气设备交接实验原则
GB/T 1001.1- 标称电压高于1000V架空线路绝缘子 第一某些：交流系统用瓷或玻璃绝缘子元件-定义、实验办法和鉴定准则
GB/T 7253.1-1987 盘形悬式绝缘子串元件 尺寸与特性
GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区别级及外绝缘选取原则
DL/T 626- 劣化盘形悬式绝缘子检测规程
DL/T 864- 标称电压高于1000V交流架空线路用复合绝缘子使用导则
DL/T 5092-1999 110～500kV架空送电线路设计技术规程
JB/T 3384-1999 高压绝缘子抽样方案
JB/T 5892-1991 高压线路用有机复合绝缘子技术条件
JB/T 5895-1991 污秽地区绝缘子使用导则
JB/T 8737-1998 高压线路用复合绝缘子使用导则
JB/T 56200-1999 盘形悬式绝缘子 产品质量分等（内部使用）
JB/Z 94-1989 绝缘子产品包装
SDJJS 2－1987 超高压架空输电线路张力架线施工工艺导则
国家电网公司 输变电设备技术原则
国家电网公司 防止输变电设备事故办法
国家电网公司 输变电设备运营规范
国家电网公司 输变电设备检修规范
2 设计选型
设计应遵循DL/T 5092-1999、DL/T 50061-1997，重点监督如下内容：
(1) 依照污区别布图，结合线路所经地区气象、污秽实际状况，合理选用绝缘子型式。
(2) 绝缘子串爬电距离和构造长度拟定应考虑在工频电压、大气过电压、操作过电压等各种条件下均能安全可靠运营。
(3) 绝缘子机械强度应满足相应使用条件规定。
(4) 多雷区，在满足风偏和交叉跨越距离条件下，应恰当增长绝缘子片数。
(5) III级及以上污秽区、维护困难地区，宜选用复合绝缘子。
(6) 在既是多雷区又是污秽特别严重地区，采用复合绝缘子时，应选用加长型。
(7) 瓷和玻璃绝缘子选用，应充分考虑其爬距有效性及运营经验。
3 监造
应按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 生产绝缘子原材料和外购件需有检查合格报告并符合相应质量技术规定。
(2) 制造厂生产能力、检查手段应满足绝缘子生产需要。
(3) 制造厂质量保证体系健全并运营有效。
(4) 生产过程核心工序和重要项目须监证。
(5) 长棒型瓷绝缘子应进行超声波探伤检查。
4 验收
应按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 实验办法对的；
(2) 实验环境满足有关原则规定；
(3) 仪器、仪表及实验设备满足实验规定并受控，计量仪器、仪表应溯源。
(4) 实验人员具备相应资质；
(5) 绝缘子出厂验收时核对产品合格证，按照产品原则审查产品实验报告和关于技术资料。实验报告规范，实验结论对的。
5 标志、包装、运送、贮存
按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 制造厂应按照JB/Z 94-1989各项规定进行产品包装、保管及储运，绝缘子应规定箱组包装方式或集装箱运送。
(2) 复合绝缘子包装应逐支使用塑料套套装，并在包装箱内采用防止储运过程中浮现永久变形(涉及芯棒和伞裙)办法。
6 安装
按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 绝缘子包装件运至施工现场，施工单位必要检查包装件与否完好。绝缘子现场贮存应符合《绝缘子产品包装》原则关于条款规定。包装件破损另行贮存，以待检查。
(2) 绝缘子现场开箱检查时，施工单位必要按照原则和订货合同对绝缘子(涉及金属附件及其热镀锌层)逐个进行外观检查。如因包装不良或装卸不当而导致绝缘子损坏时：盘形悬式绝缘子破损数量超过1％或也许存在内部损坏，应逐个进行工频耐压实验，或送国家（或行业）电瓷质量检测单位进行批量抽样实验；复合绝缘子伞裙或护套破损必要更换。
(3) 绝缘子安装时，施工单位应按GBJ 233-1990进行，对瓷、玻璃绝缘子进行绝缘电阻测量，大跨越段使用绝缘子应进行交流耐压实验，并做好测试记录。
(4) 复合绝缘子严格按照阐明书安装，防止均压环反装，禁止在安装中沿复合绝缘子上、下导线。
(5) 线路施工结束移送运营单位之前，施工单位应将安装绝缘子彻底清扫一遍。
7 运营维护
按照DL/T 741-和国家电网公司《110（66）kV～500kV架空输电线路运营规范》执行，重点监督如下内容：
(1) 线路巡视时，应注意玻璃绝缘子自爆、复合绝缘子伞裙破损、均压环倾斜等异常状况。
(2) 依照DL/T 626-及DL/T 596-1996规定，加强绝缘子监测工作，定期进行“零、低值”检测。对实行状态检修线路，可依照详细规定缩短或延长检测周期。
(3) 每年记录绝缘子劣化率（自爆率），并对绝缘子运营状况做出评估分析。
(4) 对瓷和玻璃绝缘子锁紧销、钢脚、钢帽锈蚀等状况宜登杆检查。
8 检修
按照DL/T 741 -和国家电网公司《110（66）kV～500kV架空输电线路运营规范》执行，重点监督如下内容：
(1) 清扫
1) 建立清扫责任制和质量检查制，提高清扫质量。
2) 110kV～500kV重要线路绝缘子原则上每年清扫一次。
a) 清扫应依照污秽状况、绝缘配备、季节特点以及运营经验，逐渐过渡到以盐密指引清扫。
3) 杆塔上清扫困难绝缘子，可采用落地清扫方式或更换绝缘子。
(2) 劣化绝缘子解决
a) 及时更换自爆及低零值绝缘子。
b) 当盘形悬式瓷、玻璃绝缘子在投运2年内年均劣化率（自爆率）不不大于0.04％、2年后检测周期内年均劣化率（自爆率）不不大于0.02％或机电（械）性能明显下降时，应分析因素，并采用相应办法。
c) 依照运营经验，当瓷绝缘子劣化率、玻璃绝缘子自爆率过高时，应考虑将整批绝缘子进行更换。
第十二条 接地装置
1 引用原则
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。
GBJ 233-1990 110～500kV架空电力线路施工及验收规范
DL 475-92 接地装置工频参数测量导则
DL/T 620-1997 交流电气装置过电压保护与绝缘配合
DL/T 621-1997 交流电气装置接地
DL/T 5092-1999 110～500kV架空送电线路设计技术规程
国家电网公司 输变电设备技术原则
国家电网公司 防止输变电设备事故办法
国家电网公司 输变电设备运营规范
国家电网公司 输变电设备检修规范
2 设计选型
设计应遵循DL/T 5092-1999、DL/T 50061-1997、DL/T 621-1997和DL/T 620-1997，重点监督如下内容：
(1) 杆塔接地装置应采用有效防腐办法，特别是接地引下线和所有连接部位。
(2) 杆塔接地装置接地电阻值达不到设计规定期，可采用国家电网公司《110（66）kV～500kV架空输电线路技术原则》中推荐办法降阻，或采用其他实践证明行之有效防腐、降阻办法，慎用化学降阻剂。
3 验收
按照国家电网公司《架空输电线路技术原则》关于规定执行，重点监督如下内容：
(1) 实验办法对的，实验报告规范，实验结论对的。
(2) 仪器、仪表及实验设备满足实验规定并受控，计量仪器、仪表应溯源。
(3) 杆塔接地装置参照 GBJ 233-1990 中关于规定验收，并符合设计规定，重点是测试接地电阻；抽样开挖检查时，重点是检查接地装置埋深、防腐和连接质量。
(4) 杆塔接地装置接地电阻验收测量宜在干燥季节进行，其他季节测量应考虑季节因素影响。
4 运营维护
按照DL/T 741 -和国家电网公司《110（66）kV~500kV架空输电线路运营规范》执行，重点监督如下内容：
(1) 重点检查杆塔接地引下线和地网连接部位接触状况。
(2) 杆塔接地装置接地电阻测量普通应采用三极法；当采用其他办法测量时，其成果有疑义，应采用三极法校核；雷击杆塔后，杆塔接地电阻测量须采用三极法，并充分考虑季节和气候因素。
(3) 如果防止性实验或雷击故障后测量杆塔接地装置接地电阻超标，应尽快查找因素，制定相应对策。
(4) 浮现下列状况，应及时安排检修：
1) 杆塔接地装置有被盗、接地引下线断开及接地装置外露等。
2) 开挖检查时，发现导体腐蚀后截面不大于原值80％。
(5) 杆塔接地装置检修重要办法是更换和加补，不得低于原设计规定。
(6) 杆塔接地装置改造时，应采用有效防腐办法。

第三章 重要专项技术监督

第十三条 防雷监督
1 引用原则
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。
DL/T 620-1997 交流电气装置过电压保护与绝缘配合
DL/T 815- 交流输电线路用复合外套金属氧化物避雷器
国家电网公司 输变电设备技术原则
国家电网公司 防止输变电设备事故办法
国家电网公司 输变电设备运营规范
国家电网公司 输变电设备检修规范
2 工作目的
线路防雷技术专项监督目是采用有效防雷办法，减少线路雷击跳闸率。各电压级别线路雷击跳闸率（归算到40个雷暴日），应不超过如下指标：
110（66）kV：0.525次/百公里·年； 330kV：0.2次/百公里·年；
220kV：0.315次/百公里·年； 500kV：0.14次/百公里·年。
3 防雷设计
（1）收集、记录线路所经地区雷电信息和雷害状况，拟定雷害多发区域，分析雷害特点。
（2）线路防雷设计除了要符合设计规程和DL/T 620-1997关于规定外，还应依照所掌握资料及运营经验，提出针对性防雷办法。
（3）雷电活动强烈地区线路设计应采用较小接地电阻值，恰当减少杆塔高度或采用耦合地线，使用瓷绝缘子时宜采用双串，复合绝缘子应采用加长型；易绕击区采用较小保护角，山区线路防雷设计应考虑边坡等地形对边导线保护角影响。
（4）线路避雷器选用应满足DL/T 815-规定，并选取通过产品鉴定、具备良好运营业绩制造厂产品。
4 施工验收
绝缘子、架空地线、放电间隙、接地装置等防雷设施技术监督，参见第一节有关内容。
线路避雷器与被保护绝缘子串之间距离应满足规定，环形间隙不能装反，上下间隙开口方向要一致，禁止踩踏避雷器伞裙和环形间隙。
5 运营维护
(1) 定期测量线路杆塔接地电阻，及时依照电阻值变化验算线路杆塔耐雷水平，并采用相应办法，以保证雷害多发区线路（段）杆塔具备相应耐雷水平。
(2) 对雷击跳闸频繁线路，应加强监测，掌握雷电活动规律，找出雷击多发区和线路易击点，有针对性地采用综合防雷办法，诸如杆塔降阻、满足风偏条件下恰当增长绝缘长度、增设耦合地线或线路避雷器等，并注意积累经验。特别对线路避雷器应拟定合理安装方案。
(3) 对加装在线路上防雷、测雷附属设施（如：线路避雷器、磁钢棒、耦合地线等），均应建立设备档案及运营记录，定期进行记录分析，对运营效果进行评价。
(4) 杆塔接地电阻测量和改造应在雷雨季节到来之前完毕，并做好资料整顿归档工作。
(5) 线路雷击跳闸要查明故障点，记录现场状况，分析跳闸因素，评价防雷办法效果。
(6) 线路防雷新技术、新设备应用应做好运营经验积累、分析工作，普通应考察至少3个雷雨季节。
(7) 雷电定位系统
1）线路投产后，及时测量杆塔坐标，录入雷电定位系统；线路雷击跳闸后，要复测故障杆塔坐标；
2）在雷雨季节到来前应对探测站、中心站、显示终端及通道进行检查，保证其正常运营；
3）做好雷电数据记录分析工作，为线路防雷提供根据；
4）根据雷电定位系统，结合运营经验绘制地面落雷分布图。
第十四条 防污闪监督
1 引用原则
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。
GB 50061-1997 66kV及如下架空电力线路设计规程
GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区别级及外绝缘选取原则
DL/T 5092-1999 110～500kV架空送电线路设计技术规程
国家电网公司 输变电设备技术原则
国家电网公司 防止输变电设备事故办法
国家电网公司 输变电设备运营规范
国家电网公司 输变电设备检修规范
电力系统污区别布图绘制规定
国家电力公司国电安运[1998]223号文“关于修订《电力系统污区别布图》告知”
国家电力公司国电发输电输[]168号文“关于开展《用饱和盐密修订电网污区别布图》工作告知”
2 工作目的
杜绝电网大面积污闪停电事故，避免主网架重要线路特别是500（330）kV线路污闪停电事故。减少输电设备污闪跳闸率和事故率。各网省公司线路污闪跳闸率应控制在：500kV（330kV）线路为0.05次/百公里·年，220～110kV线路为0.1次/百公里·年如下；事故率应控制在500kV（330kV）线路为0.02次/百公里·年，220～110kV线路为0.03次/百公里·年如下。
3 防污设计
(1) 收集、记录线路所经地区近年来气象环保资料，分析污源状况以及邻近线路历年来污闪状况，结合污区图及运营经验拟定污秽级别。
(2) 线路防污设计应符合GB 50061-1997、DL/T 5092-1999关于规定，保证线路在工频电压、大气过电压、操作过电压等各种条件下可靠运营。
(3) 依照线路所经地区气象、污秽状况，合理选用绝缘子型式。
(4) 外绝缘配备，应满足相应污秽级别对爬电比距规定，并宜取该级别爬电比距上限。
4 施工验收
关于绝缘子施工验收技术监督，参见第一节有关内容。
5 运营维护
(1)盐密及灰密测量
1) 应在不同污秽地区线路合理设立盐密监测点，定期进行盐密及灰密测量，理解、掌握不同地区各类绝缘子年度最大盐密值、饱和盐密值以及绝缘子自清洗性能和积污规律。
2) 年度最大盐密值测量应在每年污秽最严重季节进行，饱和盐密可通过较长时间（普通三年以上）持续积污测量获得。要特别加强高电压级别特别是500kV线路盐密监测。
3) 盐密测量办法、使用仪器按GB/T 16434-1996中规定执行。推荐采用带电绝缘子串进行盐密测量，不带电绝缘子测量成果应与带电绝缘子串测量成果相比较，找出相应关系。
(2) 污秽级别划分
1) 污秽级别划分按GB/T 16434-1996规定进行，其中档值盐密应选用饱和盐密值。
2) 划分污秽级别要充分考虑大环境变化状况，对局部污源、规划建设工业区、重要公路、铁路及盐尘波及地区应考虑恰当提高级别。
(3) 绘制污区别布图
1) 绘制、修订污区别布图，应根据关于规定进行。污区图应依照污源变化状况，定期或不定期进行滚动修正。
2) 污区别布图绘制办法按《电力系统污区别布图绘制规定》进行，推荐使用电子地图。
(4) 清扫
参见设备监督绝缘子某些。
(5) 发生污闪事故后要认真调查、分析，形成事故调查报告。通过事故分析，查找因素，为制定反事故办法提供根据。
第十五条 大跨越段监督
1 引用原则
下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献，其最新版本合用于本原则。
DL/T 741- 架空送电线路运营规程
DL/T 5049-1995 架空送电线路大跨越工程勘测技术规定
SDGJ 62-1984 送电线路基本设计技术规定
国家电网公司 输变电设备技术原则
国家电网公司 防止输变电设备事故办法
国家电网公司 输变电设备运营规范
国家电网公司 输变电设备检修规范
2 勘测设计
大跨越工程勘测设计单位应具备相应资质和工程勘测设计经验，跨越方案选取，应重点研究跨越地点和跨越方式，综合杆塔型式、高度、基本型式、回路数和途径长度、导地线和绝缘子及金具、施工和运营条件等因素，通过综合技术经济比较后拟定。
(1) 基本
1) 基本工程勘测设计除满足DL/T 5049-1995和SDGJ 62-1984等有关原则规定外，还应依照场地地质和水文等方面资料，对大跨越基本特别是钻孔灌注桩环境、岩土工程等问题进行综合分析与评价。
2) 设计审查时，应对地质和水文条件以及基本进行审核，保证工程投运后基本运营安全。
(2) 杆塔
1) 杆塔高度除满足关于设计技术规定规定外，还应核算夏季高温大负荷时导线至最高通航水位时最高船桅顶电气安全距离；对于冬季水面冰封大跨越，还应考虑冬季冰面交通工具电气安全距离。
2) 塔型设计应综合考虑导地线张力、杆塔材料、高空风速、导地线覆冰、风振系数、攀登设施、航空、航运警示（标志）等。重冰区大跨越塔还核算最大覆冰荷载，对也许发生舞动大跨越，塔头设计尚应校验舞动时运营电压规定空气间隙。
3) 对于杆塔设计采用新理论、新材料或新构造型式，必要通过技术评审或实验验证。
4) 高度在100m及如下跨越塔，普通应设立攀登用爬梯。100m以上高塔可依照业重规定设计和安装机械攀登设施，同步设立爬梯。
(3) 导地线（含OPGW，下同）
1) 大跨越工程应优先采用有运营经验导地线。
2) 导地线运营张力拟定，必要综合考虑塔高、弧垂及整个工程综合造价等因素，同步应满足防振设计规定。平均运营张力普通不适当超过20％计算拉断力（CUTS）。
(4) 金具
1) 大跨越工程应优先选用有成功运营经验金具。
2) 采用新非原则金具时，必要经权威检查部门检查合格后才干使用。
(5) 防微风振动办法
1) 大跨越工程导地线必要设计适当防振装置来减少微风振动水平。
2) 防振实验用导地线和金具规定与实际工程属同一批产品，型号完全一致。
(6) 防舞动设计
1) 大跨越工程在设计阶段应进行舞动发生也许性调研与分析，若存在发生舞动也许，则应进行防舞设计，防舞设计应由具备防舞设计与研究能力和经验单位承担。
2) 防舞方案应通过微风振动考核实验。
(7) 次档距优化布置
除垂直排列双分裂导线外，分裂导线均应进行次档距优化布置设计。
(8) 防雷
在多雷区大跨越工程应设计、安装线路避雷器。
3 施工与验收
(1) 绝缘子、导地线、杆塔、接地装置、金具等设备技术监督，参见第一节有关内容。
(2) 对钻孔灌注桩验收，除了符合关于规定外，尚应对基桩桩身完整性与承载力进行检测，为线路安全运营提供保障。
(3) 塔身涂刷红白相间警示标志。
(4) 连接金具在正式安装前需进行组装实验，以保证各某些连接可靠。绝缘子在安装前须逐片进行工频耐压实验。
(5) 导地线在任何时候都不容许在无防振装置状况下过夜。施工架线过程中导地线悬空后来，应及时安装防振装置，若暂时不能安装正式防振装置时，应安装暂时防振装置。
(6) 在铁塔组立过程中，警航设备可
