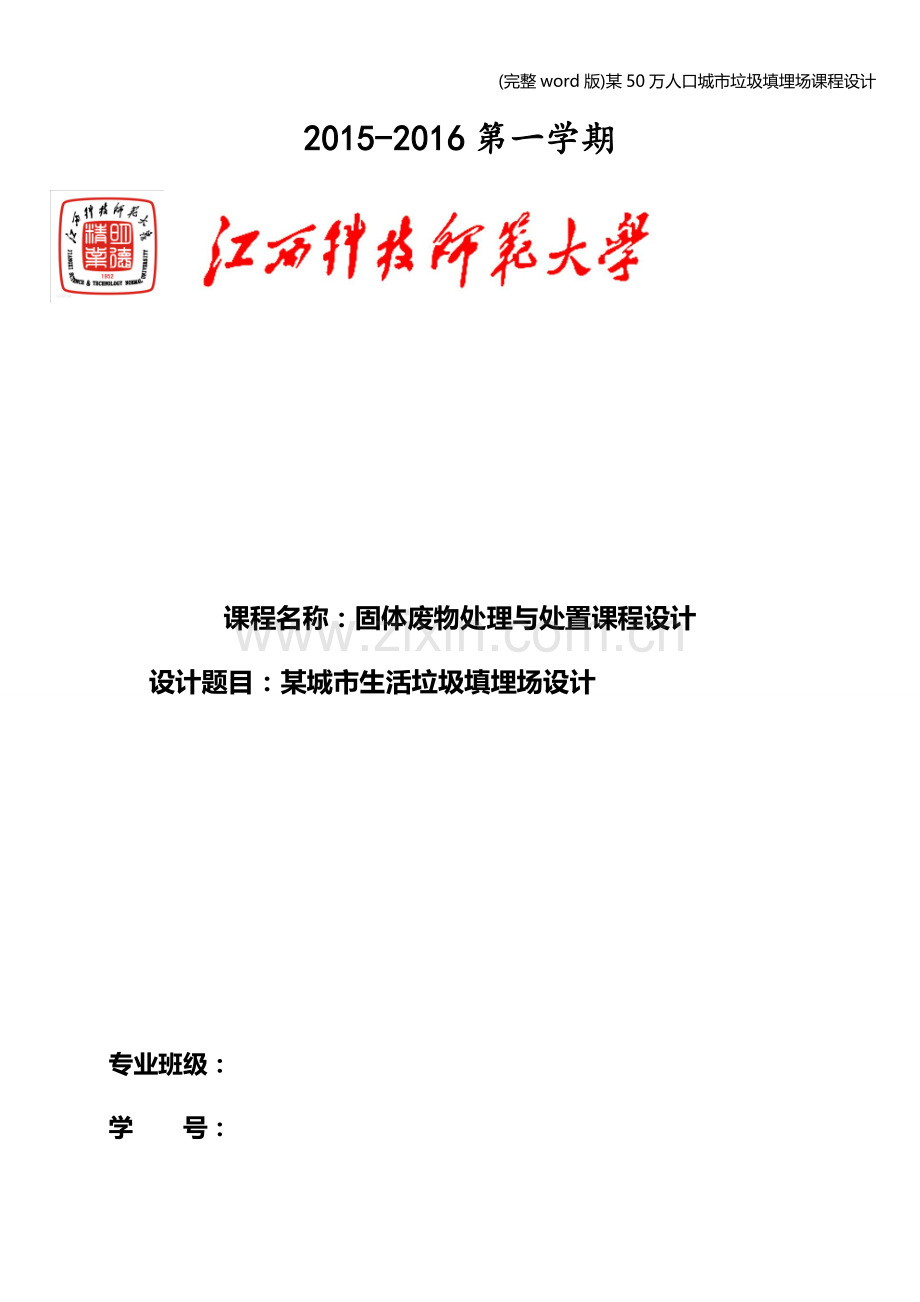

某50万人口城市垃圾填埋场课程设计.doc

(完整word版)某50万人口城市垃圾填埋场课程设计2015-2016第一学期课程名称：固体废物处理与处置课程设计 设计题目：某城市生活垃圾填埋场设计专业班级：学 号：姓 名：刘海小胖指导老师：江西科技师范大学化学化工学院目录设计说明书1、绪论 11.1生活垃圾11.1.1生活垃圾的定义 11.1.2生活垃圾的危害 11.2生活垃圾处理与处置方法11.2.1焚烧 11.2.2堆肥 11.2.3卫生填埋 11.3卫生填埋场概述22、工程概况 22.1项目背景32.2项目设计原始资料32.3项目设计要求3设计计算书3、填埋场的选址 33.1选址的考虑因素33.2选址的程序43.3地址的选定与所需的容积44.填埋场的地基与防渗 54.1填埋区基底工程54.2填埋场的防渗系统64.3防渗材料64.4防渗系统的构造75. 渗滤液的产生及收集处理95.1垃圾渗滤液概念和来源 95.2垃圾渗滤液的水质特征95.3渗滤液收集系统105.3.1收集系统的作用105.3.2收集系统的构造105.4渗滤液产生量的计算105.4.1渗滤液产生量的计算105.4.2渗滤液调节池设计126. 填埋气体的产生与收集处理126.1填埋气的组成126.2填埋气体产生量的预测126.3填埋场气体的收集与导排136.3.1填埋场的导排方式及选择136.3.2填埋场气体收集系统的设计147.终场覆盖157.1填埋场封场系统设计157.2填埋场封场后的土地回用158.封场后续工作16结语 16参考文献 16主要符号说明 17- 3 -设计说明书1、绪论1.1生活垃圾概述1.1.1生活垃圾的定义生活垃圾，是指在日常生活中或者为日常生活提供服务的活动中产生的固体废物以及法律、行政法规规定视为生活垃圾的固体废物。生活垃圾一般可分为四大类：可回收垃圾、厨余垃圾、有害垃圾和其他垃圾。城市生活垃圾亦称城市固体废物，是由城市居民家庭、城市商业、餐饮业、旅馆业、旅游业、服务业，以及市政环卫系统、城市交通运输、文教机关团体、行政事业、工矿企业等单位所排出的固体废物。其主要组成为：厨余物、废纸屑、废塑料、废橡胶制品、废编织物、废金属、玻璃陶瓷碎片、庭院废物、废旧家用电器、废旧家具器皿、废旧办公用品、废日杂用品、废建筑材料、给水排水污泥等。1.1.2生活垃圾的危害固体废物，特别是有害固体废物，如处理、处置不当，其中的有害物质可以通过环境介质大气、土壤、地表或地下水体进入生态系统形成污染，对人体产生危害，同时破坏生态环境，导致不可逆生态变化。（1）对土壤环境的影响：固体废物不加利用，任意露天堆放，不但占用一定的土地，导致可利用土地资源减少，而且如填埋处理不当，不进行严密的场地工程处理和填埋后的科学管理，容易污染土壤环境。（2）对水体环境的影响：固体废物可随地表径流进入河流湖泊，或随风迁徙落入水体，从而将有害物质带入水体，杀死水中生物，污染人类饮用水水源，危害人体健康；固体废物产生的渗滤液危害很大，它可进入土壤污染地下水，或直接流入河流、湖泊或海洋，造成水资源的水质型短缺。（3）对大气环境的影响：对方的固体废物中的细微颗粒、粉尘等可随风飞扬，进入大气并扩散到很远的地方；一些有机固体废物在适宜的温度和湿度下还可发生生物降解，释放出沼气，在一定程度上消耗其上层空间的氧气，使植物衰败；有毒有害废物还可发生化学反应生成有毒气体，扩散到大气中危害人体健康。1.2生活垃圾处理与处置方法1.2.1焚烧焚烧法是一种高温热处理技术，即以一定量的过剩空气与被处理的有机废物在焚烧炉内进行氧化燃烧反应，废物中有还有毒物质在8001200的高温下氧化、热解而被破坏，是一种可同时实现废物无害化、减量化和资源化的处理技术。1.2.2堆肥堆废化是在控制条件下，利用自然界广泛分布的细菌、放线菌、真菌等微生物，促进来源于生物的有机废物发生生物稳定作用，使可被生物降解的有机物转化为稳定的腐殖质的生物化学过程。堆肥化系统的分类：按温度分为中温堆肥和高温堆肥；按技术分为露天堆肥和机械密封堆肥。1.3卫生填埋卫生填埋是“利用工程手段，采取有效技术措施，防止渗滤液及有害气体对水体和大气的污染，并将垃圾压实减容至最小，填埋占地面积也最小。在每天操作结束或每隔一定时间用土覆盖，使整个过程对公共安全及环境均无危害”的一种土地处理垃圾方法。固体废物填埋场的构筑方式和填埋方式与地形地貌有关，可分为山谷型填埋和平地型填埋方式。平地型填埋又可分为地上式、地下式和半地下式。山谷型填埋场（图1）地上式填埋场（图2）半地上半地下式填埋场（图3）2、工程概况2.1项目背景在生活垃圾处理处置方式中，填埋无疑占据着举足轻重的位置，从全球来看，填埋大约占到70%左右，在各发达国家应用非常广泛，例如加拿大1989年卫生填埋处置量占82%；1991年英国、意大利年卫生填埋处置量占其总处置量的90%美国处置量为72%，西班牙处置量为75%，德国1993年卫生填埋处置量占73%。美国联邦环保局(USEPA)和很多州都已详细制定关于填埋场选址、设计、施工、运行、水气监测、环境美化，封闭性监测以及维护年限的法规。而在我国,由于经济技术水平等的原因，填埋所占的比例更高，达到90%以上。虽然随着经济技术的发展，在未来的20年内，在拟建的垃圾处理项目中，填埋比例会稍有下降，但仍有大约75%的项目采用填埋方式。同时在我国的城市垃圾处理及其污染防治技术政策中明确提出：以填埋为主的路线，因此填埋必将在今后很长一段时间内占据主导地位，许多大中城市新建的垃圾填埋场，其日处理能力都达上千吨，总填埋库容达数千万立方米。2.2项目设计原始资料（1）该城市服务人口50万人，现状垃圾产量1.01.5kg/d人，垃圾压实密度600kg/m3，垃圾场服务年限为1015年。（2）气象资料：该城市位于我国北方，地处中纬度平原地区，温带季风气候，四季分明，昼夜温差大，无霜期短，多年平均气温415。多年平均降水量为460600mm。日最大降雨量可达180mm，该城市年主导风向为西北风。（3）场址概况：填埋场库区周围汇水面积0.6km2。场底表土厚度0.54.6m不等，平均2.2m。土壤渗透系数为6.010-4m/s。场址地下水稳定水位埋深0.8m。2.3项目设计要求（1）总体要求按照设计任务合理选择设计方案，工艺流程要有一定的灵活性；设计概念清楚、参数选择恰当、计算正确，说明书简明扼要、文字流畅、论点明确；图纸表达正确、符合制图规范；图面整洁、布局合理、图中线型和尺寸标注符合要求；整个设计过程严格遵照相关标准。（2）设计说明书要求内容完整、阐述清楚、计算准确、文理通顺，提倡用计算机解决复杂计算问题。设计说明书要求8000字以上，使用A4纸。内容包括目录、前言、正文、计算书、设计计算框图、小结及参考文献等。设计说明书中应当设计的依据及指导思想；设计方案的确定及具体技术指标的选用原则和技术要求的说明（3） 设计计算书包括填埋场总容量、填埋总量计算；垃圾填埋工艺流程及填埋作业程序确定；填埋场主体工程工艺设计计算；主体设施的工艺参数计算及主要尺寸的确定等；配套工程及辅助设施和设备的计算与工艺布置。（4）设计图纸包括垃圾填埋场平面布置图、处理工艺图及主要构筑物（防渗排渗系统、导气系统复合防渗衬里、渗滤液处理工艺等）结构图。设计计算书3.填埋场的选址3.1选址的考虑因素填埋场的选址总原则是应以合理的技术、经济方案，尽量少的投资，达到最理想的经济效益，实现保护环境的目的。必须加以考虑的因素有：运输距离、场址限制条件、可以使用的土地容积、入场道路、地形和土壤条件、气候、地表和水文条件、当地环境条件以及填埋场封场后场地是否可被利用。（1）运输距离：运输距离是选择填埋场地的重要因素，对废物管理系统起着重要作用。尽管运输距离越短越好，但也要综合考虑其他各个因素。（2）场址限制条件：场址至少应位于居民区1km以外或更远。（3）可用土地面积：填埋场场地应选择具有充足的可使用面积的地方，以利于满足废物综合处理长远发展规划的需要，应有利于二期工程或其他后续工程兴建使用。尽管没有填埋场大小的法律规定，填埋场地也要有足够的使用面积，包括一个适当大小的缓冲带，并且一个场地至少要运行五年。（4）出入场地道路：由于通常适合填埋场的场地不再城市已建的道路附近，因此，建设出入填埋场的道路和使用长距离的运输车成为填埋场选址的重要因素。（5）地形、地貌及土壤条件：不宜选址在地形坡度起伏变化大的地方和低洼汇水处，原则上的地形的自然坡度不应大于5%。（6）气候条件：填埋场场址的选择应考虑在温和季节的主导风向。（7）地表水水文：所选场地必须在百年一遇的地表水域的洪水标高泛滥区或最大洪泛区之外，或应在可预见的未来建设水库或人工蓄水淹没和保护区之外。填埋场的场地必须是位于饮用水保护区、水体和洪水区之外，并且必须在春潮区之外、泥炭沉积超过1m的沼泽区之外。还应建在地下水位以上。最佳的填埋场场址位置是在封闭的流域内，这对地下水资源造成的风险最小。（8）地质和水文地质条件：场址应选在渗透性弱的松散岩层基础上，天然地层的渗透性系数最好能达到10-8m/s以下，并具有一定厚度。（9）但地环境条件：填埋场场地位置选择，应在城市工农发展规划区、风景规划区、自然保护区之外；印在供水水源保护区和供水远景规划区之外；应具备较有利交通条件。（10）地方公众：可通过自发的协议来达到，也可在废物处理合同中加以规定。3.2选址的程序（1）资料搜集；（2）野外勘探；（3）预选场地的社会、经济和法律条件调查；（4）预选场地可行性研究报告；（5）预选场地的初堪工作；（6）预选场地的综合地质条件评价技术报告；（7）工程勘察阶段。3.3地址的选定与所需容积设垃圾填埋场服务年限为10年，覆土与垃圾压实之比为1：4，填埋高度为10m，地上3m，地下7m，取W为1.3kg/d人，该地区主导风向为西北风，因此生活和管理设施宜集中布置并处于主导风向的上风向，即垃圾填埋场的西北角，以减少对人们的影响。采用平原型填埋。每年所需的场地体积为：式中：W垃圾产生率(kg/d人)；W=1.3kg/d人P城市人口；P=50万 D压实后垃圾的密度(kg/m3)；D=600kg/m3 r覆土与垃圾之比。r=1：4第一年填埋的废物体积为：设城市生活垃圾的年增长速率为5%，依次每年填埋的废物体积可以计算，如下表：年数填埋废物的体积（m3）第一年494270.83第二年518984.37第三年544933.59第四年572180.27第五年600789.28第六年630828.75第七年662370.18第八年695488.69第九年730263.13第十年766776.2910年总体积6216885.38填埋库容占体积的70%-90%，取80%填埋场预计填埋深度8-10m，取10m10年所需的场地总3面积为：4.填埋区的地基与防渗4.1填埋区基底工程城市生活垃圾卫生填埋技规范规定，场底地基是具有承载能力的自然土层或经过碾压、夯实的平稳层，且不应因填埋垃圾的沉陷而使场底变形、断裂，场底基础表面经碾压后，方可在其上贴铺人工衬里。场底应有纵、横向坡度。纵横坡度宜在2%以上，以利于渗滤液的导流。实际设计建设中，长宽一般为300400m或更大，如按2%坡度进行设计，则场区两端高差在68m或更多。受地下水埋深土方平衡及整体设计的影响，场区两端高差过大会造成较大的困难。根据XX填埋场（赵庄）建设经验，垃圾卫生填埋场场底纵向主要坡度为1%1.3%时可以保证渗滤液排顺畅。为确保填埋场安全，考虑到填埋场土体条件较差，需要对其整形，坑底及周围进行平整，取土同时作为坑四壁局部填土、每日覆盖用土和最终覆盖用土。填埋区底部按设计高程完成基底工程以后，底部要求平整，以利于防渗膜的铺设。4.2填埋场的防渗系统填埋场防渗系统，不仅要能防止渗滤液渗出污染地下水，还要防止地下水涌入填埋场。场底防渗系统主要有水平防渗系统和垂直防渗系统两种类型。水平防渗系统是在填埋区底部及周围铺设低渗透性材料制作的衬层系统。垂直防渗系统将密封层建在填埋场的四周，主要利用填埋场基础下方存在的不透水层或弱透水层，将垂直密封层构筑在其上，以达到将填埋气体和垃圾渗滤液控制在填埋场之内的目的，同时也有阻止周围地下水流入填埋场的功能。防渗层的建设方法多种多样，采用何种工艺方法建设防渗层是设计中的重要内容，不管使用什么方法、什么材料，最终达到的目的是渗透系数Kf小于规定标准，我国要求Kf小于10-9m/s。同时还要考虑：（1）使用寿命。填埋场的使用寿命，封场后要求的防渗层的寿命，以及本身的可靠性。（2）与填埋场的相容性。选用的材料不能被填埋物侵蚀，由于渗滤液的性质不稳定，所以选择的材料要适应渗滤液的各种性质，如抗酸、抗碱等。（3）场地条件及气候条件。（4）建设费用。防渗材料的选择既要达到防渗要求，又要考虑经济合理，厚的土工膜具有更好的防渗性能，但必将提高建设费用。4.3防渗材料防身材料多种多样，目前常用的主要有两类：黏土与人工合成材料。黏土除天然黏土外，还有改良土（如改良膨润土等）；人工合成材料种类很多，如高密度聚氯乙烯（HDPE）、低密度聚氯乙烯（LDPE）、聚氯乙烯(PVC)膜等，但近二十年来，国内外填埋场最常用的是高密度聚氯乙烯（HDPE）膜。实际上，大部分填埋场所选用的防渗层材料均是黏土和HDPE膜。（1）黏土粘土是土衬层中最重要的部分，其具有低渗透特性。填埋场黏土衬层分为两类：自然黏土衬层与人工压实粘土衬层。自然黏土衬层是具有低渗透率、富含粘土的自然形成物，其渗透率应小于或等于。一般来说，天然粘土层和岩石层是否均一以及是否具有较低的渗透率，是很难检测验证的，仅仅使用自然黏土衬层作为填埋场防渗层是不可靠的。（2）人工合成材料高密度聚乙烯（HDPE）膜是人工合成材料中最常用，也是最理想的防渗材料，它能有效阻止渗滤液的渗漏。美国环保署于1982年停止单独使用黏土作为有害废弃物处理场的防渗材料，并规定所有填埋场必须有一层防渗衬垫，在填埋场封场后，也必须采用防渗层进行封场以减少渗滤液的产生。HDPE膜具有优良的机械强度、耐热性、耐化学腐蚀性、抗环境应力开裂和良好的弹性，随着厚度增加（一般范围在0.75-2.5mm），其断裂点强度、屈服点强度、抗撕裂强度、抗穿刺强度逐渐增加。垃圾填埋场一般采用1.5-2.5mm厚的HDPE膜作衬垫层。关于HDPE膜与压实黏土特点和性能的对比如表2.2所示。表2.2 HDPE膜与压实黏土的特点和性能材料类型渗透系数K（m/s）对库容的影响抗穿刺能力应用范围HDPE膜1（10-13-10-14）较小较差整个基底层防渗压实黏土1（10-6-10-7）较大较好场底防渗4.4防渗系统的构造 单层防渗层是指单独使用压实粘土、膨润土或HDPE膜等铺设而成的防渗层，其造价低，施工快，但安全系数低，只有地下水污染风险极低的情况下（如地下水位低、土质防渗性好）才推荐使用。 复合防渗层是多层结构的防渗系统，各层次具有一定的功能，提高了防渗系统的安全性。由于各国国情不同，目前复合防渗层的结构还没有统一的标准，即使同一国家不同地区的填埋场由于垃圾性质、场地地形地质的不同，防渗透层结构也不尽相同，但总的说来一个完整的复合防渗系统应包含以下几个层次：（1）渗滤液排水层该层上部直接与垃圾接触，起着收集和排出渗滤液的作用。该层常规做法是400mm厚粗砂层，粗砂层内按一定间距设置排水盲沟，盲沟内设穿孔管，汇集垃圾填埋体中流出的渗滤液并排出填埋坑外。（2）保护层保护层是用来保护防渗层的安全的，如在HDPE膜上下覆盖无纺土工布可防止膜被尖锐的东西刺穿和减轻地基变形对膜的拉力；土工膜上部铺设的500mm厚粘土层，也是保护层，目的是使土工膜在数十米高的垃圾堆体的压力下受力均匀。（3）防渗层该层主要由防渗材料构成，从国内外工程实例来看，该层的结构千差万别，有两层土工膜中间夹一层膨润土的，也有一层土工膜上铺一层膨润土的，还有土工膜与压实粘土组成复合衬垫的以及重复使用单层土工膜防渗层组成双层复合衬垫的。总的来讲，该层至少应设一层土工膜，防渗层层数越多，安全性能越强，但造价也相应提高。考虑到填埋场的土质以粉沙土为主，层与层之间渗透能力较好，因此选择在沙坑内满铺双层复合防渗层已保证垃圾产生的渗滤液不会对地下水造成二次污染。库区（包括盲沟、泵站、预处理池）水平和垂直方向均采用人工防渗技术，防渗材料为HDPE黑膜，膜厚1.5毫米。（4）地下水排水层 如果设计地区地下水水位较高，为了防止防渗层受到地下水浮力和渗透的影响，应设地下水排水层，具体结构类似于渗滤液排水层，一般在防渗层下铺设400mm厚粗砂层，并设排水盲沟，以将地下水单独排出场外。 （5）地基 地基在整理时必须夯实、平整、碾压，筑成符合要求的坡度。地基的处理必须符合整个填埋场渗滤液收集系统的要求。设计上还应验算地基承载力和不均匀沉降。 （6）边坡上的防渗层 与填埋场坑底防渗层的结构不同，边坡上防渗层不必设渗滤液排水层和地下水排水层，只是在土工膜上下各加无纺上工织物，上层无纺土工织物上设一层废弃的汽车轮胎，以防机械碾压边坡垃圾时，破坏防渗层，表面再铺设500mm厚粘土保护层。 （7）锚固沟为了固定土工膜和无纺土工布，在填埋坑周边须开挖锚固沟，边渗层在填埋坑底部和边坡铺设完后，将边坡埋入锚固沟，用原土填平、整实。双层衬里（库区底部）系统示意图5.渗滤液的产生及收集处理5.1垃圾渗滤液概念和来源垃圾渗滤液是指垃圾在填埋或堆放过程中因其有机物分解产生的水或废物中的游离水、降水、径流及地下水入渗而淋滤垃圾形成的成分复杂的高浓度有机废水。城市垃圾填埋场渗滤液的处理一直是填埋场设计、运行和管理中非常棘手的问题。主要来源有：(1) 降水的渗入，降水包括降雨和降雪，它是渗滤液产生的主要来源；(2) 外部地表水的渗入，这包括地表径流和地表灌溉；(3) 地下水的渗入，这与渗滤液数量和性质与地下水同垃圾接触量、时间及流动方向等有关；当填埋场内渗滤液水位低于场外地下水水位，并没有设置防渗系统时，地下水就有可能渗入填埋场内；(4) 垃圾本身含有的水分，这包括垃圾本身携带的水分以及从大气和雨水中的吸附量；(5) 覆盖材料中的水分，与覆盖材料的类型、来源以及季节有关；(6) 垃圾在降解过程中产生的水分，与垃圾组成、pH值、温度和菌种等有关，垃圾中的有机组分在填埋场内分解时会产生水分；5.2垃圾渗滤液的水质特征垃圾渗滤液主要来源于降水和垃圾本身的内含水和分解产生的水。垃圾渗滤液的主要污染成分有：有机物、氨氮和重金属等。其种类和浓度与垃圾类型、组分、填埋方式、填埋时间、填埋地点的水文地质条件、不同的季节和气候等密切相关，其水质主要呈现以下特征：(1)CODCr和BOD5浓度高，比值变化大：在新的垃圾填埋场，大量挥发性酸的存在可能会产生高的CODCr和BOD5；BOD5/CODCr值的高低与渗滤液处理工艺方法的选择密切相关。渗滤液BOD5/CODCr值与垃圾填埋场的使用年限有关，对“年轻”填埋场而言，其渗滤液多具有良好的生化处理可行性，可采用生物方法加以处理。而对于“年老”填埋场的渗滤液的处理而言，必须考虑其可生化性随时间的变化；(2)有机污染物浓度高：特别是5年内的“年轻”填埋场的渗滤液。(3)金属离子含量高：垃圾渗滤液中含有10多种金属（重金属）离子，由于物理、化学、生物等的作用，垃圾中的高价不溶性金属被转化为低价的可溶性金属离子而溶于渗滤液中，在处理过程中必须考虑对它们的去除；(4)营养元素比例失调，氨氮的含量高：随着填埋场使用年限的增加，当进入产甲烷阶段后，渗滤液中的NH4+浓度不断上升。另外，渗滤液中还存在溶解性磷酸盐的不足、碱度较高、无机盐含量高的问题。(5)色度高、具腐败臭味:以淡茶、暗褐、黑色为主5.3渗滤液收集系统5.3.1收集系统的作用 渗滤液收集系统应保证在填埋场使用年限内正常运行，收集并将填埋场内渗滤液排至场外指定地点，避免渗滤液在填埋场底部蓄积。渗滤液的蓄积会引起下列问题：1、场内水位升高导致垃圾体中污染物更强烈的浸出，从而使渗滤液中污染物浓度增大；2、底部衬层上的静水压增加，导致渗滤液更多的地渗漏到地下水土壤系统中；3、填埋场的稳定性受到影响；4、渗滤液有可能扩散到填埋场外。5.3.2收集系统的构造渗滤液收集系统主要由汇流系统和输送系统两部分组成，汇流系统的主体是渗滤液导流层（即主滤液收集层和次滤液收集层），渗滤液的输送系统多由集水池、提升多孔管，潜水泵和输送管道组成。典型的填埋场渗滤液收集系统主要由渗滤液调节池、泵、输送管道和场底排水层组成。1、排水层：场底排水层位于底部防渗层上面，由沙或砾石构成。当采用粗沙砾时，厚度为30-100cm，必须覆盖整个填埋场底部衬层，其水平渗透系数不应大于0.1（cm/s），坡度不小于2%。2、管道系统：一般穿孔管在填埋场内平行铺设，并位于衬层的最低处，且具有一定的纵向坡度（通常为0.5%-2.0%）。3、防渗衬层：由黏土或人工合成材料构筑，有一定厚度，能阻止渗滤液下渗，并具有一定坡度（通常为2%-5%）。4、集水井、泵、检修设施以及监测和控制装置等。图示 渗滤液导流系统断面5.4渗滤液的计算5.4.1渗滤液产生量的计算渗滤液的产生量为：三区式中Q-表示渗滤液年产生量，m3/d;A1-填埋区汇水面积，m2；A2-填埋区的面积，m2； C-渗出系数,取0.4；I-表示最大年或月降雨量的日换算值，mm。（1）第一块填埋区填埋场的服务年限为15年，填埋库区分三块，分别进行填埋。第一块填埋区的服务年限为5年，则第一块库区面积为渗滤液平均日产量：渗滤液最大日产量：（2）第二块填埋区第二块填埋区服务年限为3年第二块库区面积为C2=C10.6=0.60.4=0.24式中：C2为及时覆盖区域的渗透系数渗滤液平均日产量：渗滤液最大日产量：（3）第三块填埋区第三块填埋区服务年限为2年第三块库区面积为 已填埋的面积=第一块填埋面积+第二块填埋面积=273115.837+198868.762= 471984.596m2渗滤液平均日产量：渗滤液最大日产量：5.4.2渗滤液调节池设计最小调节池容积的由下式确定：V（Qmax-Q）5其中： V调节池有效容积；Qmax 设计最大渗滤液产生量；Q渗滤液处理厂规模。由于原始资料里并未给出城市污水处理场处理渗滤液的规模，因此设Q=1000 m3/d，则：V=（Qmax-Q）5=（31168.4181000）5=150842.090m3/d调节池的水面面积A，调节池的有效水深H取8m，超高0.5m,则 A=V/H=150842.090/8=18855.26调节池的长度L.取调节池的宽度B为260m,则 L=18855.26/260=73.520m取整得，池的实际尺寸：长宽高=73m260m8.5m6. 填埋气体的产生与收集处理6.1填埋气的组成 填埋场的主要气体包括氨、二氧化碳、一氧化碳、氢、硫化氢、甲烷、氮和氧等，其中以甲烷和二氧化碳的含量最高。其典型特征为温度约43-49，相对密度约1.02-1.06，水蒸气含量达到饱和，高位热值为15630-19537KJ/m3。那当然填埋场产生的微量气体虽然很少，但其成分复杂，毒性较大，不能对其忽视。6.2填埋气体产生量的预测垃圾在第t年的产气速率为：Gt=MtL0ke-kt 式中：Gt第t年垃圾的产气速率，m3/a;Mt第t年所填垃圾量，t;L0气体产生潜力，m3/t;取160 m3/tK气体产气常数，1/a，取0.06；t年份，a。e取2.72变 量取 值 范 围建 议 数 值潮湿气候中湿度气候干旱气候L0（m3/t）0312140180140180140180K（1/a）0.0030.40.100.350.050.150.0020.10填埋场产期一级模型参数的建议值7第一年产气量：G1= MtL0ke-kt = 600494270.83/10001600.062.720.06/10000=268.11万m3/a年数填埋废物的体积（m3）Mt产气量（万m3/a）第一年494270.83296562.498268.11第二年518984.37311390.622533.221第三年544933.59326960.154795.367第四年572180.27343308.1621054.581第五年600789.28360473.5681310.896第六年630828.75378497.251564.344第七年662370.18397422.1081814.957第八年695488.69417293.2142062.767第九年730263.13438157.8782307.816第十年766776.29460065.7742550.11610年总体积6216885.3814262.1756.3填埋场气体的收集系统收集填埋气体的作用时减少填埋气体向大气的排放量、控制填埋气体的无序迁移，并为填埋气体的回收利用做准备。收集系统可分为主动式和被动式两种，被动式收集系统利用垃圾体内的气体压力来收集填埋气体，主动收集系统则是采用抽真空的方法来控制气体的流动。主动气体收集系统主要由抽气井、集气管、冷凝水收集井和泵站、真空源、气体处理站（回收或焚烧）以及气体监测设备等组成。被动收集设施根据设置方向分为竖向收集方式和水平收集方式两种类型。被动收集系统的优点是费用较低，而且维护保养也比较简单。若将排气口与带阀门的管子连接，被动收集系统即可转变成主动收集系统。6.3.1填埋场的导排方式及选择在选择填埋场气体控制方式时，应立足于填埋场的实际情况，进行综合考虑，确定最佳方案。由于该设计为新建填埋场，初期产气量不大，而后会迅速增加，因此该设计在收集方式的选择上，采用在垃圾填埋初期通过被动方式控制气体释放，当产气量提高到具有回收利用价值之后，开始对气体进行主动回收利用。主要以主动导排方式为主。目前，国内收集垃圾沼气的垃圾填埋场较少，其收集方式基本是参照国外的经验。填埋沼气的收集主要有两种方式，即垂直收集与水平收集。垂直收集是在垃圾填埋封场后在其上打垂直井，以收集填埋场内的沼气；而水平收集是在垃圾填埋过程中，在垃圾填埋作业面上水平铺设沼气收集管来收集沼气。这两种方式各有优缺点，垂直收集适合在已封场的垃圾填埋场或已封顶的垃圾填埋单元进行沼气的收集，其特点是封顶后打井易于操作，垃圾覆盖较好利于集气，集气半径较大，但一般不能边填埋边集气。而水平收集则比较适用在未封场的垃圾场上或者正在进行作业的垃圾填面上，其特点是可在边填埋边集气，利于沼气的及时收集，缺点是易与填埋作业发生冲突，集气半径相对小一些。经对比上述两种收集方式的优缺点，本设计选择竖向收集井方式。即主动导排竖向收集方式。填埋气体处理工艺流程如图所示。填埋气 收集井汇流中转器输气管抽气机（或气泵）自动点燃放空气体净化设备气体净化设备气体加压机 CO2 燃汽轮机（或气体内燃机）发电机图示 填埋气体处理工艺流程6.3.2填埋场气体收集系统的设计与计算集气井井距可用下式来计算：X=2Rcos30式中：X三角形布置井的间距；R影响半径。本设计为主动导排，根据规范井距为90100m，取90m，则7.终场覆盖7.1填埋场封场系统设计该垃圾填埋场设计使用年限为10年，垃圾填埋作业完成之后，需要在填埋场顶部铺设覆盖层，以实现对处置废物的封隔。封场的目的是使废物与环境隔离；调节地表排水，减少降水渗入；减少场地的表面侵蚀。覆盖层由下至上有三部分组成：下层粘土层、中间自然土层、上层营养土层。各层功能如下：粘土层，具有保护柔性土工膜不受植被根系、紫外线和其他有害因素的伤害作用。设计采用渗透系数107cm/s，压实厚度为0.6m的粘土层。自然土层，为生态修复植物种植的基础层，其主要功能为防止植物根系穿透防渗层而导致渗水。设计采用压实厚度为0.3m的自然土层。营养土层，用以种植草皮或浅根植物，设计采用压实厚度为0.6m的营养土层。封场后顶面坡度为5%，以利于降雨的自然排出。现代化填埋场的表面密封系统有多层构成，主要分为两部分：第一部分是土地恢复层，即为表层；第二部分是密封工程系统，由保护层（可选）、排水层（包括底土层）、防渗层和排气层组成。填埋的表面密封系统使用的防渗材料与衬层系统使用的防渗材料具有一致性，包括无机天然防渗材料（如黏土）、天然和有机复合防渗材料、和柔性膜（如HDPE膜）等。表层保护层排水层防渗层（包括底土层）排气层图示 封顶覆盖层系统结构层示意图7.2填埋场封场后的土地回用对于已封闭的填埋场是可以再利用的。城市垃圾填埋场大多建在城市近郊的山坳、荒地或海滩里，随着城市规模的不断扩大，此类垃圾填埋场也将逐渐被新兴的工业民用建筑所包围，其土地利用价值将进一步提高，封场之后的填埋场经安全防范处理后除可用于种植各类经济林木、改造为种植浅表作物的良田以外，也可用作兴建公园、娱乐场、高尔夫球场、休闲广场等。8.封场后续工作封场后还必须对其进行维护，包括场地维护和污染治理的继续运行和监测。根据生活垃圾填埋污染控制（GB16889-1997）、生活垃圾填埋场环境监测技术标准（CJ/T3037-1995）和城市生活垃圾技术规范（GJJ17-2001）的要求，具体为：渗滤液处理系统运行和监测、渗滤液调节池臭气处理系统运行和监测、填埋气体导排与利用系统运行和监测、地下水监测、地表水监测、地面沉降监测、场地维护等等。结语由于本人的学术水平和经验有限，收集的资料不够详细，全面，专业背景知识浅薄，设计中难免存在许多疏漏，希望各位老师和同学指正。 课程设计时间不长，但我从中学习了很多书本中学习不到的知识。通过这次的课程设计我更加了解垃圾填埋处理的整体流程，通过查阅资料、相互讨论、答疑等，不仅系统的强化了我在知识和理论的盲点与不足，也提高了对设计的统筹规划、细心处理、软件应用的实践技术，为以后的学习和工作打下了坚实的基础，也是我一生中的宝贵经验。参考文献1.赵由才，牛冬杰，柴晓利等.固体废物处理与资源化.北京：化学工业出版社，20062.聂永丰.三废处理工程技术手册.北京：化学工业出版社，20003.芈振明，高忠爱，祁梦兰，吴天宝. 固体废物的处理与处置. 北京：高等教育出版社，1993.4.栾智慧，王树国等. 垃圾卫生填埋实用技术. 北京：化学工业出版社，2004.5.钱学德，郭志平，施建勇等现代卫生填埋场的设计与施工M北京：中国建筑工业出版社，2001.6.沈东升.生活垃圾填埋生物处理技术.北京：化学工业出版社，2003.7.建设部.城市生活垃圾卫生填埋技术.北京：中国建筑工业出版社，2004主要符号说明W垃圾产生率(kg/d人)；W=1.3kg/d人；P城市人口；P=50万； D压实后垃圾的密度(kg/m3)；D=600kg/m3；r覆土与垃圾之比；Kf渗透系数； Q-表示渗滤液年产生量，m3/d;A1-填埋区汇水面积，m2；A2-填埋区的面积，m2； C-渗出系数，取0.4； V调节池有效
