连南瑶族自治县板洞一级水电站增效扩容改造工程初步设计报告
工程特性表
序号
项目
单位
现状
改造后
备注
一
水文特征

㈠
大坝

1
集雨面积
km2
23.08

2
水陂以上干流长度
km
7.21

3
平均坡降
‰
30

4
设计洪水位（P=1%）
m
867.36

5
设计洪峰流量（P=1%）
m3/s
454.60

6
校核洪水位（P=0.1%）
m
868.23

7
校核洪峰流量（P=0.1%）
m3/s
636.30

8
正常蓄水位
m
866.00

9
年平均降雨量
mm
2143.01

10
多年平均径流深
mm
1500

㈡
厂房

1
集雨面积
km2
9.08

2
厂址以上干流长度
km
4.4

3
平均坡降
%
18.6

4
设计洪水位（P=5%）
m
433.16

5
设计洪峰流量（P=5%）
m3/s
205.73

6
校核洪水位（P=2%）
m
433.39

7
校核洪峰流量（P=2%）
m3/s
239.64

8
设计引用流量
m3/s
1.95
2.246

二
主要建筑物

㈠
挡水建筑物

A
主坝

1
型式

均质土坝

2
坝顶部高程
m
869.80

3
防浪墙顶高程
m
870.60

4
最大坝高
m
38.5

5
坝顶宽度
m
6.6

6
坝顶长度
m
120

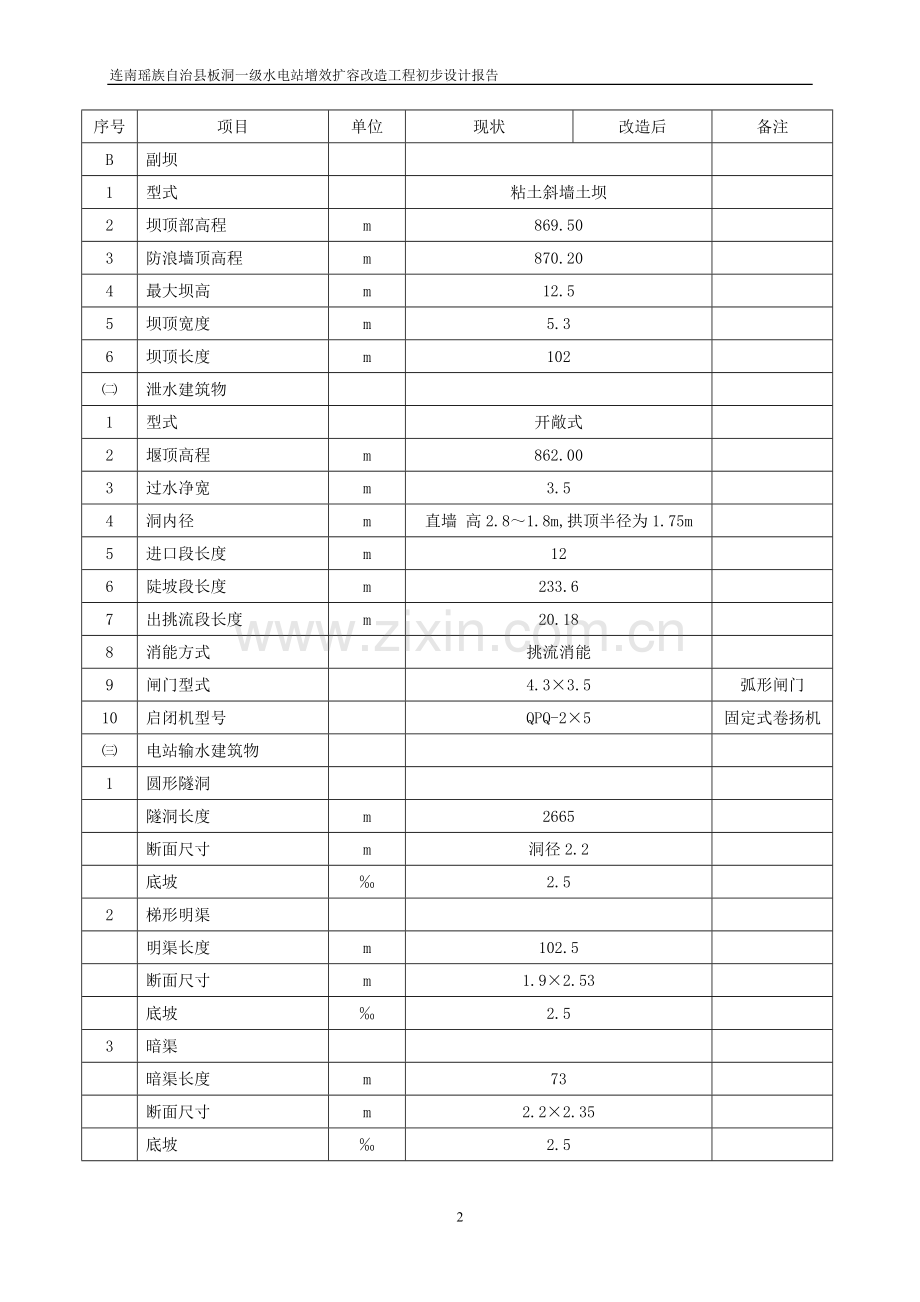

B
副坝

1
型式

粘土斜墙土坝

2
坝顶部高程
m
869.50

3
防浪墙顶高程
m
870.20

4
最大坝高
m
12.5

5
坝顶宽度
m
5.3

6
坝顶长度
m
102

㈡
泄水建筑物

1
型式

开敞式

2
堰顶高程
m
862.00

3
过水净宽
m
3.5

4
洞内径
m
直墙 高2.8～1.8m,拱顶半径为1.75m

5
进口段长度
m
12

6
陡坡段长度
m
233.6

7
出挑流段长度
m
20.18

8
消能方式

挑流消能

9
闸门型式

4.3×3.5
弧形闸门
10
启闭机型号

QPQ-2×5
固定式卷扬机
㈢
电站输水建筑物

1
圆形隧洞

隧洞长度
m
2665

断面尺寸
m
洞径2.2

底坡
‰
2.5

2
梯形明渠

明渠长度
m
102.5

断面尺寸
m
1.9×2.53

底坡
‰
2.5

3　
暗渠

暗渠长度
m
73

断面尺寸
m
2.2×2.35

底坡
‰
2.5

4
压力管
m
钢管

长度
m
1742

管径
m
1
圆形

闸门型式

1.8×1.8
平板闸门
5
启闭机机型号

QP-16
固定式卷扬机
6
检修启闭机型号

MD5-9电动
钢丝绳葫芦
㈣
供水建筑物

1　
型式

圆形涵管

3　
主管长度
m
5000

3　
主管尺寸
m
φ1.8～2.0

4　
支管尺寸
m
φ0.4

三
电站水头及厂房

1
水头
m
398
395

2
主厂房

结构形式

砖混

平面尺寸
m
27.90×11.60

主厂房高度
m
9.1

发电机层地面高程
m
434.80

地面高程

434.80

3
副厂房

结构形式

砖混

平面尺寸
m
12.22×16.66

副厂房高度
m
5.2

地面高程
m
434.80

四
机电设备

㈠
水轮机
台
2

1
型号

CJA237-W-125/1×12.5
CJA475-40-W-
105/2×9.2

2
额定水头
m
398
395

3
额定出力
kw

4
单机设计流量
m3/s
0.975
1.123

5
水轮机额定效率
%

88

㈡
发电机
台
2

1
型号

SFW3200-10/1730
SFW3600-8/1730

2
功率
kw
3200
3600

3
电压
V
6300
6300

4
装机总容量
kv
6400
7200

5
发电机额定效率
%

96

㈢
水轮发电机组综合效率
%

84.48

㈣
变压器
台
1
1

1
变压器

S7-8000/35
S11-10000/35

3
电压
kv
35
35

五
工程效益指标

1
发电效益

2
装机容量
kw
6400
7200

3
保证出力
kw

445.18

4
多年平均发电量
万kwh
2501.94（近三年平均）
3008.76
增加20.26%
5
年利用小时
h
3909
4179

六
经济指标

㈠
静态总投资
万元

1
总投资
万元

1095.95

2
建筑安装工程费
万元

66.01

3
机电设备购置费
万元

868.09

4
独立费用
万元

109.66

5
基本预备费
万元

52.19

㈡
经济指标

1
单位千瓦投资
元/kw

1522

2
单位电度投资
元/kwh

2.16

3
发电经营成本
万元

58.44

4
上网电价
元/kwh

0.5444

5
项目年收益
万元

246.39

6
财务内部收益率
%

15.36

7
国民经济内部收益率
%

19.82

96

1 前言
1.1 基本情况
板洞一级水电站坝址工程位于连南瑶族自治县寨岗镇板洞村境内，距县城约78km，有乡村公路直达电站厂区及大坝，交通条件十分便利。
坝址在北江流域一级支流绥江上游凤岗水发源地，坝址以上集雨面积为23.08km2，干流河长7.21km，干流河床平均比降30‰。根据板洞水库食水工程电站总体规划，计划梯级开发二级电站，现状二级电站均已投产发电，本工程电站为梯级开发的第一级。
工程始建于1990年5月，并于1994年8月完成投产，现有装机容量为2×3200=6400kw，为年调节的引水式水力发电站。
该电站业主为连南县板洞水电发展有限公司，以“板洞水电”为“龙头”的县属国有企业。
电站运行多年，为缓解连南县电力供需矛盾，促进工农业生产发展发挥了极其重要的作用。水库还解决连南县大麦山、南岗、三排三个石灰岩乡镇15个管理区，78个自然村的瑶族同胞用水困难，可改善下游2.7万亩土地的灌溉。
电站业主连南瑶族自治县板洞一级水电站申报该站列入农村水电增效扩容改造项目。
2012年2月由连南瑶族自治县板洞一级水电站委托我院承担《连南县板洞一级水电站增效扩容改造工程初步设计报告》的调研与编制工作。在本次初步设计工作中，收集电站近年来的运行资料，针对原电站的运行现状，存在的问题进行了调查，并对相关水工建筑物、水力机械、电气、金属结构等设备进行安全性分析和效益分析，做出增效扩容改造必要性的评价，提出需改造的内容。
由于本次设计周期短、设计基础资料不足，为完成好设计任务，我院及时组成项目组开展相关工作，有关领导和工程技术人员在第一时间就技术改造工程的问题对板洞一级水电站进行了实地调查，实地调研及收集有关资料，针对本工程的特点和存在的主要问题，推荐维持工程总布置和大坝正常蓄水位现状，更换或更新机电设备的增效扩容改造方案，形成本报告供审查。
本次增效扩容改造后电站总装机容量7200kW, 年平均发电量可达3008.76万kW·h，与实际年发电量相比增加506.82万kW·h。板洞一级水电站增效扩容改造工程总投资1095.95万元，改造后单位千瓦投资为1522元/kW，新增电量成本为2.16元/kW·h。
1.2 工程建设过程
板洞一级水电站始建于1990年5月9日，1994年3月15日堵洞下闸蓄水；电站于1991年11月动工，1994年8月8日投产；水库工程目前已运行了18年。本枢纽工程主要包括大坝（主坝和副坝）、泄洪洞、供水隧洞和灌溉发电输水隧洞、压力管道、发电厂房及升压站等，现有规模2×3200=6400kw。
板洞一级水电站工程主要建设过程及大事纪要如下：
1、1990年5月正式动工。
2、1989年冬黄连北校至板洞进库公路开工，1992年冬完成。
3、1990年5月9日输水隧洞动工开挖，1994年6月输水隧洞完工。
4、1991年6月1日泄洪（含导流）洞正式开挖，1991年11月16日开挖完成。
5、1991年11月主坝动工，1994年6月完成。
6、1991年11月副坝动工，1992年春完成。
7、1994年3月15日导流隧洞堵洞截流，1994年4月10日竣工，水库开始蓄水。
8、1994年6月30日泄洪洞开始泄流。
9、1994年7月16日输水隧洞开始充水，8月3日电站转入正常运行。
10、1994年8月2台机组投产发电。
11、1994年6月主坝左岸山坡受洪水冲刷，土层松软850～858m高程，1995年2月至5月进行防渗灌浆。
12、1997年板洞水库首期工程（水库枢纽工程）竣工验收。
13、2009年该电站水库工程完成安全鉴定加固工作。
1.3 工程现状存在的主要问题
根据现场调查及查阅电站历史运行资料，板洞一级水电站为上世纪90年代初期建设的，电站运行至今已18年，该电站水库工程于2009年完成安全鉴定加固工作。虽然在运行期间经多次维护和完善，但仍存在着相当多的问题，该电站存在机电设备磨损、效率低、金属结构锈蚀、变形等众多问题，电站大修、小修不断，但检修效果甚微，发电量呈逐年减少趋势，效益明显下降，电站机电设备故障频繁、运行效率低是引起工程发电量和效益下降的主要原因。
根据电站水文水能计算及电站建成初期发电量及效益分析，该电站资源优势明显，水能充足，电站尚有增容的空间，电站效益增长潜力较大。为充分利用水能资源，最大限度发挥电站效益，本次对该电站进行全面改造（增容）是非常必要的。
1.4 增效扩容改造初步设计工作开展过程
受连南县板洞水电发展有限公司委托，我院承担板洞一级水电站增效扩容改造工程初步设计任务，任务承接后，我院马上安排技术人员于2012年2月至电站现场进行了调查、实地测量、地质勘察等野外踏勘任务，收集了电站建设及运行相关资料，为工程的初步设计工作做了充分的前期准备。
2012年3月对电站现状主要建筑物结构进行分析及计算，对电站基本参数、水文、电能及装机等进行了合理性分析，并经方案比较，提出了本工程主要改造方案，编制了《连南县板洞一级水电站增效扩容改造工程初步设计报告》（即本报告）、相关图纸及工程概算。

2 现状分析及改造必要性评价
2.1 水资源概况
板洞一级水电站工程所属流域为北江流域一级支流绥江上游凤岗水发源地，坝址以上集雨面积为23.08km2，干流河长7.21km，干流河床平均比降30‰。根据板洞水库食水工程电站总体规划，计划梯级开发二级电站，现状二级电站均已投产发电，本工程电站为梯级开发的第一级，为年调节的引水式水力发电站，流域梯级开发及水资源利用情况详见表2-1。
流域梯级开发情况表 表2-1
项目
单位
I级
II级
备注
电站名称
板洞一级水电站
径口电站

装机容量
kw
6400
6000
合计：12400 kw
板洞一级水电站建成投产后，开始几年，由于流域内植被条件较好，人类活动较少，电站运行效益显著，电站年发电量基本能达到2780万度左右，但随着流域内人类活动的逐渐频繁，上游村民挖山冲砂、矿产业等的逐渐兴起，流域内水土流失情况严重，河水中含砂量逐渐增加，导致拦河坝坝前及引水系统淤积严重，实际引用流量减少，另外受当时设备技术落后等因素的影响，电站设备老化严重，特别是水轮机受含沙量的影响，设备磨损严重，且长期得不到更换和大修，电站发电量逐渐减少。
根据电站运行人员调查反映，近几年来，电站设备老化、漏水严重，特别是汛期时，大量径流从坝顶溢流而去，而机组却达不到额定出力，机组效率低是发电量减少的主要原因。
另外，根据水文水能计算，板洞一级水电站现状装机6400kw，年利用小时3909h，发电量2501.94万kw·h，。根据理论计算：按现状装机6400kw，理论年利用小时4344h，发电量2780.38万kw·h。
综上所述，从电站运行记录及水文水能计算，该电站水能资源还是有保障的，甚至还有增容机组，合理利用汛期水能的潜能。
2.2 工程现状及存在的问题
2.2.1 水工建筑物现状及存在的主要问题
板洞一级水电站主要水工建筑物及发电流道图如下：
板洞水库（拦河坝、泄洪洞）→明渠→暗渠→输水隧洞→压力管道→电站厂房→尾水渠。
根据实地调查及查阅电站相关资料，板洞一级水电站主要水工建筑物及存在的主要问题分述如下：
2.2.1.1 拦河坝（主坝）
基本参数：均质土坝，最大坝高38.50m，坝顶高程869.80m，坝顶长120m，坝顶宽6.60m（包括防浪墙及排水沟），其中防浪墙顶高程870.60m，宽0.50m。迎水坡分二级，▽869.80～850.50坡比为1:2.81，采用干砌石护坡，850.50m高程平台宽为2.50m；▽850.50～832.50m坡比为1:2.91。背水坡分三级，采用草皮护坡，▽859.62～849.50m坡比为1:2.67，849.50m高程平台宽为2.40m，▽849.50～837m坡比为1:2.94，837m高程平台宽为2.80m，▽837m以下为干砌堆石排水棱体，坡比为1:2。现场检查项目主要有坝顶、迎水坡、背水坡、观测设施、排水系统等。
现状分析及存在的主要问题：本水库工程于09年完成大坝安全鉴定工作。①坝顶防浪墙砌体简易平缝，墙脚长满杂草；②迎水坡砌石尺寸小，坡面平整；③背水坡主要为草皮护坡，局部为浆砌石护坡，坝容相对较好，坡面形状规则，排水沟和人行步级基本完好；④大坝安全监测设施不齐全；⑤大坝有防汛照明设施。
总体看来，拦河坝本身满足挡水取水要求，结构满足要求，渗漏形态安全，需增加水文自动观测设施等。
2.2.1.2 拦河坝（副坝）
基本参数：粘土斜墙土坝，最大坝高12.50m，坝顶高程869.50m，坝顶长102m，坝顶宽5.0m（包括防浪墙），其中防浪墙顶高程870.20m，宽0.50m。迎水坡分二级，采用干砌石护坡,▽869.50～859.10坡比为1:2.83，859.10m高程平台宽为2m；▽859.10～855.50m坡比为1:2.88。背水坡分一级，采用草皮护坡，▽869.50～857.00m坡比为1:2.63,▽857.00m高程平台宽为2m，▽857.00m以下为干砌堆石排水棱体,坡比为1:1.5。现场检查项目主要有坝顶、迎水坡、背水坡、观测设施、排水系统等。
现状分析及存在的主要问题：①坝顶为泥结石路面，防浪墙砌体简易平缝，墙脚长满杂草；②迎水坡砌体完好，坡面平整；③背水坡坝容较好，坡面形状规则；④大坝未设有沉降、位移及水位监测设施。
2.2.1.3 泄洪洞
基本参数：泄洪洞为无压城门式隧洞，全长265.78m，其中进水口12m，陡坡段233.60m，出口挑流段20.18m。进口采用有闸控制，堰型为a型驼峰堰，堰顶高程862.00m，闸门为一扇3.5×4.30m的弧形闸门。隧洞采用C20钢筋混凝土衬砌，衬砌厚度为0.30～0.50m，洞净宽均为3.5m，拱顶半径为1.75m，侧墙高由3m渐变为1.80m。出口采用挑流消能，鼻坎高程834.07m,挑射角20度。
泄洪闸现状分析及存在的主要问题：①启闭机为手电两用,设有备用电源,启闭较好；②启闭机室内设有控制屏；③工作闸门为弧形钢闸门，得到很好的维护，无锈蚀。
泄洪洞现状分析及存在的主要问题：①由于进水口段紧靠山体，山体陡峭，岩石风化较严重，时常有小石头掉下来，可能发生局部塌方，影响公路通行；②进口处两侧侧墙完好，其高度超过7m，墙顶设有设置相应的栏杆。
2.2.1.4 明渠及暗渠
基本参数：明渠段长102.5m，渠底宽2.20m，高2.53m，断面形式为梯形，边坡为1：1.50，为0.30m厚浆砌石护坡，底板高程853.00m。暗渠段为两侧挡墙加混凝土顶拱方式，进口设有拦污栅，全长73m，渠底宽2.20m，高2.53m,底板高程为854.00m，坡降2.5‰，侧墙净高1.70m，底板为0.20m厚C15混凝土。侧墙及底板均为浆砌块石衬砌。
现状分析及存在的主要问题：①明渠及暗渠均为短渠，经过流能力复核，过流能力均大于设计引用流量，满足要求；②衬砌结构完好，未出现过开裂、崩塌等不良现象，结构稳定。③由于引水坝的坝前淤积，导致区内有淤砂现象，占用过流断面，及时清淤即可。
2.2.1.5 输水隧洞
基本参数：输水隧洞为灌溉发电洞，洞身段长2665m，隧洞为圆形有压隧洞，洞径为2.2m。现状主要检查项目有隧道进水口、启闭设施、洞身段等。
现状分析及存在的主要问题：①进口拦污栅维护较好；②工作闸门维护较好；③洞身运行良好，衬砌未出现裂缝、渗漏、坍塌等情况；④出口处调压井简体结构稳定。
2.2.1.6 压力管道
基本参数：本电站压力管道共1条，采用双机单管供水形式，管道全线用钢管，管径为1.0m，管壁厚20mm，管道总长度为1742m，管道全线设浆砌石镇墩29个。
现状分析及存在的主要问题：根据原设计及运行资料，板洞一级水电站压力管道运行记录较好，未出现过大的事故和险情，各镇墩结构较稳定，无开裂、位移等不良情况。
2.2.1.7 电站厂房
基本参数：板洞一级水电站厂房为混凝土屋面结构，起重机为手动桥式起重机，现状主厂房平面尺寸为11.60m×27.90m，高9.1m，副厂房平面尺寸为12.22m×16.66m，高5.2m，位于河道右岸，与河道轴线平行布置，厂房内安装2台卧室水轮发电机组及发电配套屏柜设施，机组呈“一”字型布置，地面高程434.80m。
电站投入使用至今，现状结构较完好，经水文计算（详见第三章节）厂房防洪满足要求。
2.2.1.8 升压站及其他附属设施
基本参数：升压站位于厂房下游靠山体侧，四面为砖砌围墙，围墙高2.0m，站内安装主变一台及真空开关、电流电压互感器等升压设备，出线电压35kv一回，平面尺寸32.0m×13.5m，地面高程434.80m。
厂区周围均为围墙维护，厂区内还包括职工宿舍楼、职工食堂、篮球场、仓库等附属设施，场地开阔，现状良好。
现状分析及存在的主要问题：根据现场调查，升压站围墙、主变基础等土建设施均较完好，进厂公路为混凝土路面，路面条件较好，其他辅助设施均较完善。
2.2.2 机电设备现状及存在的主要问题
2.2.2.1 发电机组设备
基本参数：根据现场调查，板洞一级水电站共装2台水轮发电机组，呈“一”字型布置，单机容量3200kW，总装机容量6400kW。水轮发电机组为卧轴冲击式，由重庆水轮机厂生产制造。1994年8月全部安装完毕发电。水轮机、发电机型号及主要技术参数见表2-2。

机组设备现状表 表2-2
水轮机型号
CJA237-W-125/1×12.5
设计水头
398m
最大水头
不详
设计流量
0.975m3/s
额定功率
3368
额定转速
600r/min
飞逸转速
1162r/min
出厂时间
1992年11月
生产厂家
重庆水轮机厂
发电机型号
SFW3200-10/1730
额定功率
3200kw
出线电压
6300v
功率因子
0.8
接线方式
2Y
额定转速
600r/min
出厂时间
1992年11月
生产厂家
重庆水轮机厂
调速器型号
YT-600
进水蝶阀
φ0.5m蝶阀
现状分析及存在的主要问题：根据现场调查，从以上机组参数看，机组均为上世纪九十年代生产的机组，效率低，板洞一级水电站的水轮发电机组及其辅助设备经过18年运行，设备严重老化，安全隐患多，发电效率极低，经济效益差。水力机械存在的主要问题如下：
（1）水轮机运行至今已有18年，设备严重老化，效率低下。
（2）水轮机导水叶立面、端面产生局部空蚀，转轮叶片产生空蚀并磨损严重，造成间隙漏水损失。需增加水轮机过流量，才能达到水轮机额定出力的要求，使电站耗水量增加，影响发电效益。
（3）水轮机主轴密封漏水严重，造成漏水损失，使得水轮机效率达不到设计要求。
（4）因计算机技术发展水平的限制，原设计所选调速器为机械液压式，技术落后，设备陈旧，不能与微机监控系统匹配。
（5）进水主阀设备运行时间久，阀体外壳铁锈腐蚀厉害，工作、检修密封漏水严重，缺乏自关闭功能和远程监控功能。
（6）技术供水系统原电站采用射流泵供水，射流泵经18年的运行，喷嘴腐蚀严重，效率低下。
（7）滤油机、空压机等辅助设备经过多年的使用，设备已严重老化。
综上所述，板洞一级水电站发电机组及水力设备存在的问题比较突出，设备老化、磨损是致使机组运行效率低的主要原因。
2.2.2.2 电气设备
（1） 发电机定子、转子线圈老化，线圈温度较高，绝缘等级低（B级），电气性能差。发电机运行至今已近18年，设备严重老化，效率低下。
（2） 主变压器采用铝芯变压器S7型，损耗大，存在漏油现象。
（3） 励磁系统采用老式晶闸管励磁系统，该系统运行时间已久，老化严重，经常出现建压不了，调节电阻失灵，出现电压不稳定现象。
（4） 户内6.3kV高压柜采用的是GG-1A柜，该高压柜运行时间已久，设备陈旧老化，有些高压柜已无“五防功能”，操作不灵活、安全性、可靠性差。
（5） 户内0.4kV低压柜，该低压柜运行时间已久，设备陈旧老化，安全性能差。
（6） 户外35kV断路器采用DW1型多油断路器，运行维护困难。
（7） 户外35kV隔离开关、电压互感器、电流互感器、避雷器、跌落式熔断器等户外设备运行时间已久，设备老化严重，操作困难，维护不便。
（8） 发电机出线电缆以及其它动力电缆、控制电缆因运行时间已久，绝缘老化，已不能满足安全输电及控制要求。
（9） 控制保护系统采用常规控制保护，系统设备陈旧老化，零部件更换困难，运行状况不稳定，准确度、灵敏度太低。
2.2.3 金属结构现状及存在的主要问题
根据调查，板洞一级水电站主要金属结构为拦污栅、冲砂闸、进水闸、压力管道铸铁管等，其主要参数及存在的问题在水工建筑物现状中已基本说明，现统计如下：
金属结构统计表 表2-3
设备名称
位置
形式
结构尺寸
数量
存在的主要问题
进水闸1
泄洪洞进水口
弧形闸门
3.5×4.3m
1扇
维护良好
进水闸2
大坝接渠道取水口处
平板闸门
2.2×3.0m
1扇
维护良好
冲砂闸1
主坝左侧
平板闸门
2.1×2.7m
1扇
维护良好
冲砂闸2
副坝左侧
平板闸门
2.1×2.7m
1扇
维护良好
拦污栅1
大坝接渠道取水口处
扁钢及角钢焊接
2.7×3.0m
1扇
维护良好
拦污栅2
输水隧洞进水口
扁钢及角钢焊接
2.2×2.6m
1扇
维护良好
2.3 增效扩容改造的必要性
1）从工程建筑物及机电设备现状看，板洞一级水电站为上世纪90年代初期建设的，由于当时受资金、技术等的影响，工程建设本身就存在开工仓促、前期工作不扎实、抢抓进度、配套设施不完善等因素，电站运行至今已18年，虽然在运行期间经多次维护和完善，但仍存在着相当多的问题，从上面对电站的现状分析，该电站存在机电设备磨损、效率低等众多问题。
2）从电站近年来运行来看，该电站发电量呈逐年减少趋势，效益明显下降，调查现实，电站机电设备故障频繁、运行效率低是引起发电量下降的主要原因。据近3年来的统计，机组单机最大出力仅2750Kw,机组全发实际出力仅达到5500Kw, 年平均发电量仅为2501.94万kW.h。根据电站运行单位提供的实测数据，电站近三年来年发电量记录详见下表。
近三年来年发电量统计表（单位：万kwh） 表2-4
年份
2009年
2010年
2011年
年平均发电量
理论发电量
板洞一级水电站年发电量
2330.12
2867.94
2307.76
2501.94
2780.38
3）从电站发展前景看，随着社会经济的发展，国家对电能的需求日益增大，同时根据国家宏观调控方针政策、节能减排的总体趋势及国家对水利投资的大力扶持，特别是结合我省我市的小水电资源优势，小水电行业前景一片大好。
结合本工程的实际情况，从电站建成初期发电量及效益看，该电站资源优势明显，水能充足，且根据运行管理资料及水能计算成果，电站尚有扩机增容的空间，电站效益增长潜力较大。
总上所述，板洞一级水电站资源优越，效益明显，发展空间巨大，现状因设备老化等原因致使电站未能发挥正常的社会和经济效益，为充分利用水能资源，最大限度发挥电站效益，因此本次借国家相关政策的东风，对该电站进行全面改造（增容）是非常必要的。

3 水文分析
3.1 流域概况
板洞一级水电站工程所属流域为北江流域一级支流绥江上游凤岗水发源地，坝址以上集雨面积为23.08km2，干流河长7.21km，干流河床平均比降30‰。根据板洞水库食水工程电站总体规划，计划梯级开发二级电站，现状二级电站均已投产发电，本工程电站为梯级开发的第一级。
板洞一级水电站属于跨流域引水发电工程，厂房位于连南瑶族自治县大麦山镇黄莲管理区茶子坪附近的黄莲水左岸。
3.2 气象特征
工程所在地属中亚热带季风性湿润气候区，年平均气温19.4℃，多年平均湿度为79%，平均霜期12月11日至2月3日。参照《广东省水文图集》成果，工程所在流域区内雨量较充沛，多年平均降雨量2143.01mm，年内降雨分配不均，汛期（4～9月）占年雨量的76.8%左右,9月起雨量显著减少。多年平均径流深1500mm，多年平均最大风速11.6m/s。
3.3 水文基本资料
本次改造的板洞一级水电站坝址位于连南瑶族自治县寨岗镇板洞村，该电站水库坝址以上集雨面积为23.08 km2，且为年调节功能的引水式发电站。
流域内无水文测站，本工程没有实测水文资料，水文资料非常缺乏，降雨资料主要采用同一流域的白芒雨量站雨量资料（相距11km），多年平均降雨量2143.01mm。
本次收集了白芒雨量站1961年至2009年共49年的实测降雨资料，详见表3-1。

白芒雨量站实测降雨资料 表3-1
序号
年份
降雨量
全年
丰水期
枯水期
年 月－年 月
mm
mm
mm
(1)
(2)
(3)
(4)
(5)
1
61.4—62.3
2560.60
2123.20
437.40
2
62.4—63.3
2490.00
2036.40
453.60
3
63.4—64.3
1544.60
766.10
778.50
4
64.4—65.3
1928.20
1547.70
380.50
5
65.4—66.3
1835.00
1321.10
513.90
6
66.4—67.3
1762.20
1257.40
504.80
7
67.4—68.3
1878.80
1535.70
343.10
8
68.4—69.3
2556.80
2040.70
516.10
9
69.4—70.3
1572.00
1089.00
483.00
10
70.4—71.3
2414.00
1865.00
549.00
11
71.4—72.3
1774.00
1384.00
390.00
12
72.4—73.3
2711.00
1743.00
968.00
13
73.4—74.3
3374.40
2751.00
623.40
14
74.4—75.3
2265.00
1485.00
780.00
15
75.4—76.3
2368.80
1678.10
690.70
16
76.4—77.3
2060.00
1694.00
366.00
17
77.4—78.3
2301.90
1738.90
563.00
18
78.4—79.3
2016.20
1503.90
512.30
19
79.4—80.3
1909.30
1487.10
422.20
20
80.4—81.3
2192.60
1640.50
552.10
21
81.4—82.3
2186.30
1576.80
609.50
22
82.4—83.3
2566.20
1361.60
1204.60
23
83.4—84.3
1843.80
1408.20
435.60
24
84.4—85.3
1888.90
1383.40
505.50
25
85.4—86.3
1634.40
1261.20
373.20
26
86.4—87.3
1924.90
1522.10
402.80
27
87.4—88.3
2071.30
1465.50
605.80
28
88.4—89.3
1840.20
1419.10
421.10
29
89.4—90.3
1711.30
1135.30
576.00
30
90.4—91.3
1666.90
1168.80
498.10
31
91.4—92.3
1776.00
809.60
966.40
32
92.4—93.3
1709.40
1352.40
357.00
33
93.4—94.3
2256.50
1776.60
479.90
34
94.4—95.3
2800.40
2248.20
552.20
35
95.4—96.3
2186.30
1307.00
879.30
36
96.4—97.3
2135.40
1646.30
489.10
37
97.4—98.3
3068.30
2214.80
853.50
38
98.4—99.3
2409.10
1892.70
516.40
39
99.4—00.3
2152.00
1742.40
409.60
40
00.4—01.3
2093.50
1444.30
649.20
41
01.4—02.3
2419.50
1912.00
507.50
42
02.4—03.3
2544.53
1854.50
690.03
43
03.4—04.3
1749.20
1503.30
245.90
44
04.4—05.3
1728.60
1343.00
385.60
45
05.4—06.3
2099.20
1481.00
618.20
46
06.4—07.3
2503.00
1804.00
699.00
47
07.4—08.3
2020.00
1441.50
578.50
48
08.4—09.3
2338.00
1787.00
551.00
49
09.4—10.3
2169.00
1481.50
687.50
44
合 计
105007.53
77431.90
27575.63
45
多 年 平 均
2143.01
1580.24
562.77
本工程所在的绥江流域为北江流域一级支流，流域内河道上无大的蓄水、引水、提水工程，用水主要以农村生产、生活用水为主，水资源开发利用程度较低，流域基本保持天然状态，流域面积相差不大，因此，选取白芒雨量站作为本次板洞一级水电站改造工程的水文参证站。
白芒雨量站与本工程区相距最近，且雨量站实测资料系列长，实测资料可靠，可作为工程区暴雨分析的参证站。
3.4 径流
3.4.1 降雨
根据白芒雨量站1961年2009年共49年的实测降雨资料统计计算得，多年平均降水量：Xp=2143.01mm，降水量变差系数Cvx全年=0.19，枯水期平均降雨量X枯p=562.77mm，Cvx枯=0.33，计算详见附表3-2、3-3。查《广东省水文图集》（广东省水文总站1991年）得：多年平均径流深：Yp=1500mm，变差系数：Cvy=0.25，Cs采用3.5Cv。
3.4.2 典型年选择及典型年年内分配
板洞一级水电站在坝址以上河道狭窄，河床坡降较陡，库容较大，故调节程度较好，拟用丰、平、枯三个典型年进行水文计算，由于缺乏径流资料，拟用雨量资料为依据分析选定。
本站设计保证率按85%计，径流年内分配选择丰水年为15%，中水年为50%，枯水年为85%，三个典型年进行计算。
按多年平均降雨量变差系数Cvx全年=0.19，枯水期多年平均降雨量变差系数Cvx枯=0.33，采用皮氏Ⅲ型曲线Cs=3.5Cv查得模比系数Kp值，由多年平均降水量Xp=2143.01mm计算出各典型年降雨Xi如下表3-2。
设计年降水量计算表 表3-2
频率
P
全年（mm）
枯水期（mm）
（%）
Kp
Xp
Xi=KpXp
Kp
Xp
Xi=KpXp
15
1.193
2143.01
2556.61
1.343
562.77
755.80
50
0.984
2143.01
2108.72
0.938
562.77
527.88
85
0.813
2143.01
1742.27
0.693
562.77
390.00
对白芒站49年全年及枯水期降雨量统计值按大小顺序排频，对照典型年降雨量值选择出典型年丰水年（P=15%）是：1982年4月至1983年3月；中水年（P=50%）是：2005年4月至2006年3月；枯水年（P=85%）是：1989年4月至1990年3月。
由Xi与所选择的典型年降雨量进行调配，使调配出的典型年降雨量频率符合丰水年15%，中水年50%，枯水
