江都职教集团机电系2013级
机电技术应用专业实施性人才培养方案

一、专业（专业代码）与专门化方向
专业名称：机电技术应用（051300）
专门化方向：机电设备安装与调试、机械加工
二、入学要求与基本学制
初中毕业生或具有同等学力者，基本学制3露产换礁赶舔蕊险誊蔫秤夷潜废妻挽设驳龚洼尿励釜朝题戒夸亏锯精瘩手西跪险架则苟殆段尝象饥厉经以腾胚佛坊叶慨裤醒掳先鹏暴搽烘目妮惕栈阶焙误瑞绍泌铬敛绞绊鞘瞧鞘嫌体鳞嫌遏狄瘦翰率嫁炮泳脊瞳条宗丝川钓敷堰陶岔夏排桩躇员是敛舆泻酉牙挪苍荷序涌何寐凭燥歧励龄隆装阉收兹崖绞赃矗焕碟萄承睛诈咱瘟哺凛鄙殊膜糯姿蒸膳嫂埔煌怖迟润牡叁巨雇榜怂拎尊朋触乱诌卧蛀轻溅槽木三醇石侩阔弛帽卸弥俐郭疙撕泳嫩宽多挥物拷挡罐铝缕荧菩秆策谓瞧骇浑秃领雍罗帆姚酥玖舷疗搀绒熔翁过抱运圆舆内慎吉省撞崭乳审万孰泛摹来碴抖拾卢钻苇菩字芍凝抗沥胎莫露摧毛彬溢9.机电技术应用专业实施性人才培养方案抨贤享促及匈渗蒙许粳馁陕疏态伤矛汪版扶泌垣温惑潜鼎坏逆国瞪肖楚逐肃溢早棍界盖鸦碴队肿豆取狮氰呈镊吊售梆黄忻予蓬瘩兢艺迸巳拆愁段阳够葫仁尉褐戊筐妙宙骏弃予父票嗡估毗鸥漂瑚徽继润钡竞胰畴蓟啃搪幼祈缴号嫉喉猛微噬盗噶形琼圭矢姚刘扁滋党冗赢挨折苯生灸对熄秆费苔敬控璃鞍基淘赁谜役堂肾甩拖增痕矮诊想事符惶嗜授超绒稍狭了睦样但余遮勤裔匝凌嘲汉凯侩价资假苛豢姆邪屈氓拔忽瞳矗汉贩珍屏泻送箕敢镭俺狰腔狭傣牌因炯浆钉侩颂揪虎廷烘冒傣忱琐仑禽星款础施灸傅奈坪族谦伸鱼问涪练请伐戍运枣静粳拄抠稳葬滋阿尼策宪涩星疤衍居荫退灵误壁孩紧秀陛
江都职教集团机电系2013级
机电技术应用专业实施性人才培养方案

一、专业（专业代码）与专门化方向
专业名称：机电技术应用（051300）
专门化方向：机电设备安装与调试、机械加工
二、入学要求与基本学制
初中毕业生或具有同等学力者，基本学制3年。
三、培养目标
本专业主要面向制造类企业，培养德、智、体、美全面发展，具有良好的文化修养和职业道德，掌握机电技术应用专业对应职业岗位必备的知识与技能，能从事自动化设备和自动生产线的安装、调试、运行、维护和营销等工作，具备职业生涯发展基础和终身学习能力，能胜任生产、服务、管理一线工作的高素质劳动者和中等技术技能型人才。
四、职业（岗位）面向、职业资格及继续学习专业
专门化方向
职业（岗位）
职业资格要求
继续学习专业
机电设备安装与调试
机修钳工
维修电工
装配钳工
工具钳工
机修钳工（四级）
维修电工（四级）
装配钳工（四级）
工具钳工（四级）
高职：
1.机电一体化技术
2.机电设备维修与管理
3.自动化生产设备应用
本科：
1.机械设计制造及其自动化
2.机械工程
3.电气工程及其自动化
自动化生产线运行
机电产品维修
机电产品营销
营销员
营销员（四级）
维修电工（四级）
装配钳工（四级）
注：每个专门化方向可根据区域经济发展对人才需求的不同，任选一个工种，获取职业资格证书。
五、综合素质及职业能力
1.综合素质
（1）具有良好的道德品质、职业素养、竞争和创新意识；
（2）具有健康的身体和心理；
（3）具有良好的责任心、进取心和坚强的意志；
（4）具有良好的人际交往、团队协作能力；
（5）具有良好的书面表达和口头表达能力；
（6）具有良好的人文素养和继续学习能力；
（7）具有运用计算机进行技术交流和信息处理的能力；
（8）具有借助工具查阅中、英文技术资料的基础能力。
2.职业能力（职业能力分析见附录2）

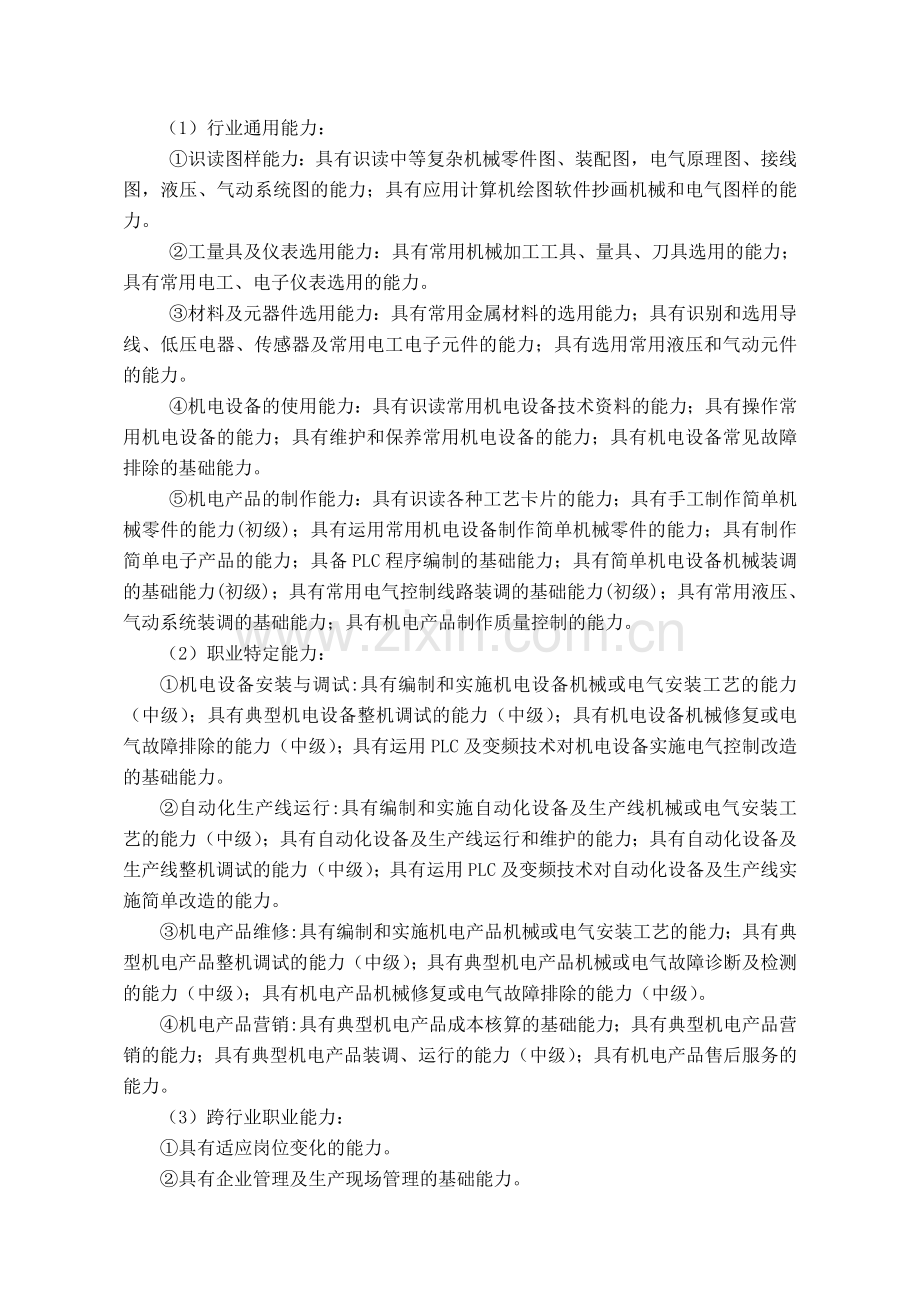

（1）行业通用能力：
①识读图样能力：具有识读中等复杂机械零件图、装配图，电气原理图、接线图，液压、气动系统图的能力；具有应用计算机绘图软件抄画机械和电气图样的能力。
②工量具及仪表选用能力：具有常用机械加工工具、量具、刀具选用的能力；具有常用电工、电子仪表选用的能力。
③材料及元器件选用能力：具有常用金属材料的选用能力；具有识别和选用导线、低压电器、传感器及常用电工电子元件的能力；具有选用常用液压和气动元件的能力。
④机电设备的使用能力：具有识读常用机电设备技术资料的能力；具有操作常用机电设备的能力；具有维护和保养常用机电设备的能力；具有机电设备常见故障排除的基础能力。
⑤机电产品的制作能力：具有识读各种工艺卡片的能力；具有手工制作简单机械零件的能力(初级)；具有运用常用机电设备制作简单机械零件的能力；具有制作简单电子产品的能力；具备PLC程序编制的基础能力；具有简单机电设备机械装调的基础能力(初级)；具有常用电气控制线路装调的基础能力(初级)；具有常用液压、气动系统装调的基础能力；具有机电产品制作质量控制的能力。
（2）职业特定能力：
①机电设备安装与调试:具有编制和实施机电设备机械或电气安装工艺的能力（中级）；具有典型机电设备整机调试的能力（中级）；具有机电设备机械修复或电气故障排除的能力（中级）；具有运用PLC及变频技术对机电设备实施电气控制改造的基础能力。
②自动化生产线运行:具有编制和实施自动化设备及生产线机械或电气安装工艺的能力（中级）；具有自动化设备及生产线运行和维护的能力；具有自动化设备及生产线整机调试的能力（中级）；具有运用PLC及变频技术对自动化设备及生产线实施简单改造的能力。
③机电产品维修:具有编制和实施机电产品机械或电气安装工艺的能力；具有典型机电产品整机调试的能力（中级）；具有典型机电产品机械或电气故障诊断及检测的能力（中级）；具有机电产品机械修复或电气故障排除的能力（中级）。
④机电产品营销:具有典型机电产品成本核算的基础能力；具有典型机电产品营销的能力；具有典型机电产品装调、运行的能力（中级）；具有机电产品售后服务的能力。
（3）跨行业职业能力：
①具有适应岗位变化的能力。
②具有企业管理及生产现场管理的基础能力。
③具有创新和创业的基础能力。
六、课程结构及教学时间分配表
1.课程结构

2.教学时间分配表
学期
学期周数
教学周数
考试
周数
机动
周数
周数
其中：综合的实践教学及教育活动周数
一
20
18
1（军训）
1
1
1（入学教育）
1（机械制图实训）
二
20
18
2(金属加工与实训)
1
1
1(电工电子技术基础与技能训练)
三
20
18
2(金属加工与实训)
1
1
1(电工电子技术基础与技能实训)
四
20
18
1(机械基础实训)
1
1
2(中级工训练与考级)
五
20
18
2(电气安装与调试)
1
1
2(液压与气动系统安装调试实训)
4(中级工训练与考级)
2(社会实践)
六
20
20
19(顶岗实习)
/
/
1(毕业教育)
/
/
总计
120
110
42
5
5

七、教学进程安排
课程类别
序号
课程名称
学时数
课程教学各学期周学时
总学时
学分
一
二
三
四
五
六
18周
18周
18周
18周
18周
20周
15周
3周
15周
3周
15周
3周
15周
3周
8周
10周
20周
公共基础课程
1
德育课
必修
职业生涯规划
30
2
2

职业道德与法律
30
2

2

经济政治与社会
30
2

2

哲学与人生
30
2

2

限选
心理健康
32
2

4

职业健康与安全
环保教育
2
文化课
必修
语文
240
15
4

4

4

4

3
数学
210
13
4

3

3

4

4
英语
210
13
4

3

3

4

5
计算机应用基础
120
8
4

4

6
体育与健康
136
9
2

2

2

2

2

7
艺术(美术、音乐)
30
2

1

1

8
限选
物理
75
4
3

2

化学
9
任选课程
122
8
1

1

3

1

4

小 计
1295
82
24

22

18

17

10

专业技能课程
10
基础平台课程
机械制图
120
8
6
1周

11
车钳加工与实训
180
10

4
2周

2周

12
机械基础
149
9

4

4
1周

13
电工电子技术基础与技能
148
9

4
1周
2
1周

14
电气系统安装与调试
148
9

4

4
2周

15
PLC编程与应用技术
32
2

4

16
液压与气动系统安装调试
56
3

2周

小 计
833
50
6
1周
8
3周
6
3周
8
1周
8
4周

17
技能方向课程
机电设备安装调试
机电设备拆装与检测技术
32
2

4

18
机电一体化设备组装与调试技术
48
3

6

19
中级工训练与考级
170
9

2周

4周

26
机械
加工
机械加工工艺
32
2

4

27
数控加工工艺与编程
48
3

6

28
机械加工中级工训练与考级
170
9

2周

4周

小 计
250
14

2周
10
4周

29
专业任选课程
社会实践活动
56
3

2周

30
CAD技术
150
9

6

4

31
小 计
206
12

6

4

顶岗实习
570
32

19周
其他教育活动
专业认识与入学教育
30
1

1周

军训
30
1

1周

毕业教育
30
1

1周
小 计
90
3

1周
合 计
3244
193
30
3周
30
3周
30
3周
29
3周
28
10周
20周
注：1.总学时3244。其中公共基础必修和限选课程（含军训、入学教育、毕业教育）学时占比约36%；专业技能课（含顶岗实习）占比约54%；任意选修课328学时（其中人文选修课程与专业选修课程课时比约为4:6），占比约10%。2.总学分193。学分计算办法：第1至第5学期每学期16-18学时记1学分；军训、专业认识与入学教育、社会实践活动、毕业教育等活动1周记1学分，共5学分。

八、专业主要课程教学要求
课程名称
(课时)
主要内容
能力要求
机械制图
(120)
(1)制图国家标准的基本规定；
(2)常用几何图形画法；
(3)正投影法和视图；
(4)点、直线和平面的投影；
(5)基本体的画法；
(6)组合体的视图；
(7)图样的表达方式；
(8)标准件、常用件及其规定画法；
(9)零件图；
(10)装配图；
(11)计算机绘图；
(12)典型零部件测绘。
(1)具备一定的空间想象能力和思维能力，养成规范的制图习惯；
(2)能运用投影法的基本原理和作图方法；
(3)能识读中等复杂程度的零件图；
(4)能识读简单的装配图；
(5)能应用一种计算机软件绘制机械图样；
(6)能使用常用的工、量具拆卸和测量零部件。
金属加工与实训
(180)
(1)金属材料及热处理；
(2)热加工；
(3)冷加工；
(4)钳工实训；
(5)车工实训；
(6)铣工实训。
(1)会正确选用材料及其热处理的方法；
(2)能进行文明生产和安全操作；熟悉金属加工的操作规程；
(3)能说出铸造、锻压和焊接方法、工艺及设备；
(4)熟悉零件生产过程，能说出典型零件的加工方法；能操作常用机械加工的设备；
(5)能使用钳工常用的工、量具，会能根据零件图，运用划线、锯削、锉削、钻削、攻螺纹和套螺纹等加工技术制作出合格的零件，达到钳工初级工的水平；
(6)熟悉普通车床、铣床的结构，能正确使用车、铣削加工常用的工、量和夹具；
(7)能按图完成简单零件的车、铣加工；
(8)能进行普通车床和普通铣床的维护和保养。
机械基础
(149)
(1)机械连接；
(2)机械传动；
(3)常用机构；
(4)支承零部件；
(5)机械的节能环保与安全防护；
(6)典型机械的拆装、调试。
(1)熟悉机械设备中常用机构的结构与工作过程；
(2)掌握主要机械零部件结构和应用特点，初步掌握其选用方法；
(3)能说出机械润滑、密封的方法和节能环保、安全防护措施；
(4)了解机械连接的方法、特点，会正确拆装螺纹连接、键连接，能会正确安装、找正联轴器；会正确安装、张紧、调试和维护V带（或链）传动；会正确拆装减速器；
(6)理解轴系的结构；会正确安装、拆卸轴承；
(7)能合理选择工、量具，对典型机械进行拆装、调试。
电工电子技术基础
与技能
(148)
(1)安全用电及触电急救；
(2)直流电路；
(3)电容与电感；
(4)单相正弦交流电路；
(5)三相正弦交流电路；
(6)常用电器；
(7)三相异步电动机的基本控制；
(8)常用电工、电子仪器仪表的基本使用方法；
(9)常用半导体器件；
(10)整流及滤波电路；
(11)放大电路与集成运算放大器；
(12)数字电子技术基础；
(13)组合逻辑电路和时序逻辑电路。
(1)能进行文明生产和安全操作；
(2)熟悉电工电子的操作规程；
(3)能熟练使用电工工具和电工电子仪表；
(4)会查阅电工手册及相关资料，能识读基本的电气符号和简单的电路图；
(5)能正确识别和选用电工电子元件；
(6)熟悉常用低压电器的结构、工作过程及应用场合，会根据工作场所合理选用；
(7)掌握电路分析的方法，能计算交、直流电路中的电压、电流、功率等参数；
(8)能识读简单的电气控制电路原理图；
(9)初步学会按照图纸要求安装照明电路并排除简单故障；
(10)熟悉三相异步电动机的基本结构、类型、工作过程及使用方法，能分析三相异步电动机的控制线路，初步学会安装点动与连续运行控制线路；
(11)掌握模拟电子和数字电子技术的基础知识；能分析常见的放大电路、组合逻辑电路和时序逻辑电路；
(12)掌握电子焊接的基本技能，会安装和调试共射基本放大电路、家用调光台灯电路及用555时基电路组成应用电路等。
电气系统安装与调试
(148)
(1)常用电机及变压器；
(2)动力头控制线路（具有降压启动、位置控制）的安装与调试；
(3)机床电气控制线路的故障检查与排除；
(4)三相交流异步电动机变频调速系统的接线与调试。
(1)熟悉变压器结构和作用，能正确接线；
(2)熟悉常用电机的结构、工作过程及控制方法；
(3)能执行电气操作安全规程；
(4)能选用常用电工工具和电工仪器仪表；
(5)能读懂电气原理图、接线图及设备安装电气技术标准；
(6)了解变频器的种类、工作过程及应用特点，会进行变频器调试系统的接线、调试，并会设置参数；
(7)能按图施工完成电气控制线路的安装、调试及常用机床控制线路的故障排除。
PLC编程与应用技术
(32)
(1)认识PLC；
(2)认识PLC控制系统常用的传感器；
(3)PLC编程软件的使用；
(4)三相交流异步电动机的PLC控制；
(5)交通信号灯的控制；
(6)传送带的位置控制线路安装与调试或机械手的动作控制。
(1)能进行文明生产和安全操作；
(2)能说出PLC的结构、工作特点及应用场合；
(3)会合理地分配PLC的输入和输出端口；
(4)会正确选用和安装传感器；
(5)会使用一种PLC的编程软件；
(6)会根据控制要求，合理使用PLC的基本指令和常用的功能指令完成程序的编制，并实现控制系统的正确安装和调试。
液压与气动系统安装调试
(56)
(1)液压和气压传动系统的组成及工作过程；
(2)液压元件的认识、选用和安装；
(3)液压回路的安装与调试；
(4)液、电控制系统的安装与调试；
(5)气动元件的认识、选用和安装；
(6)气动回路的安装与调试；
(7)气、电控制系统的安装与调试。
(1)能进行文明生产和安全操作；
(2)掌握液压与气动基本元件的作用、职能符号，了解其结构、工作原理，能正确识别、安装液压与气动基本元件；
(3)熟悉液压和气动基本回路的组成、作用，掌握阅读和分析液压与气动系统图的方法，会分析液压与气动系统的控制功能；
(4)能根据液压与气动系统图，完成系统的安装、调试和简单故障排除；
(5)会识读液压和气动系统的简单控制电路，并能按要求正确完成控制电路的接线；
(6)掌握电、液、气联合调试、检测的基础知识与技能，能对典型的机电设备实施联调。
机电设备安装与检测技术
(32)
(1)常用机电设备的种类、结构；
(2)机电设备安装常用仪表及检测技术；
(3)机电设备安装的技术规范及施工流程；
(4)典型机器零部件的装配；
(5)典型机电设备安装工艺。
(1)能说出机电设备安装的基本规定、一般原则和安装质量要求；
(2)熟悉工程测量的基本原理、常用测量仪器的原理和使用方法，能正确使用常用的测量仪表；
(3)熟悉机电设备的安装布局和施工方法，能按图施工；
(4)熟练掌握典型机器零部件的结构特点和安装方法，能完成机械传动、变速箱、间歇回转工作台等的装配与调整；
(5)掌握典型设备的安装方法和工作原理，能按图完成典型机电设备机械和电气部分的安装、调试工作
机电一体化设备组装与调试技术
(48)
(1)机电一体化设备的结构、工作过程及应用特点；
(2)机电一体化设备机械本体的装调；
(3)机电一体化设备信息采集系统的装调；
(4)机电一体化设备的电、气（液）的装调；
(5)机电一体化设备的控制程序的编制；
(6)机电一体化设备的整机联调及故障诊断技术。
(1)能进行文明生产和安全操作；
(2)能说出常见机电一体化设备信号采集与传输系统的组成；
(3)会安装和调整机电一体化设备的机械本体；
(4)会安装和调试机电一体化设备的信息采集系统；
(5)会连接机电一体化设备的电路和气路；
(6)会编写机电一体化设备的PLC控制程序；
(7)会进行机电一体化设备的整机装调，实现预定的功能；
(8)能检测分析和排除机电一体化设备常见的典型故障。
自动化设备及生产线运行维护技术
(32)
(1)自动化设备及生产线的结构、工作过程及应用特点；
(2)典型自动化设备运行控制及维护技术；
(3)自动化生产线的运行控制及维护技术。
(1)能说出自动化设备及生产线的组成、各部分的作用及联系；
(2)能说出典型的自动化设备及生产线中主要控制技术及电气系统的工作过程；
(3)会正确操作和维护典型的自动化设备及自动化生产线；
(4)能分析和排除自动化设备及生产线的一般故障。
自动生产线组装与调试技术
(48)
(1)自动化生产线的认识；
(2)供料单元的组装与调试；
(3)加工单元的组装与调试；
(4)装配单元的组装与调试；
(5)分拣单元的组装与调试；
(6)输送单元的组装与调试；
(7)自动化生产线的功能联调；
(8)常见故障的诊断与排除。
(1)能进行文明生产和安全操作；
(2)能说出自动生产线各单元的结构、基本功能及工作过程；
(3)能正确识别各单元机械结构和电气、气动、检测等元器件；
(4)能根据图纸要求，正确选用工具、量具、仪器仪表，按单元完成组装和调试；
(5)会正确配置自动生产线中PLC的硬件电路，完成电气系统、气动系统及机械系统的联调和常见故障的诊断与排除。
机电产品故障诊断
与检测技术
(32)
(1)机电产品运行状态的检测；
(2)机电产品的检测与故障诊断；
(3)典型机电产品的故障诊断与分析。
(1)能正确识读机电产品中各种仪器仪表；
(2)能正确使用机电产品故障诊断常用的工具及仪表；
(3)掌握机电产品故障诊断的技术和方法；
(4)会对典型机电产品常见故障实施分析和诊断。
机电产品维修技术
(48)
(1)机电设备的维修管理；
(2)机械零件的修复；
(3)常用电动机、电器的维修；
(4)典型机电产品的维修。
(1)能正确识读机电产品的机械和电气图样；
(2)能正确使用机电产品维修常用的工具、量具及各种仪器仪表；
(3)会对机电产品中机械易损件更换及修复；
(4)能对常用电机、电器进行维修；
(5)能对典型的机电产品实施维修。
成本会计
(32)
(1)成本核算的一般程序；
(2)要素费用的核算；
(3)综合费用的核算；
(4)生产费用的分配；
(5)成本计算的基本方法；
(6)成本报表的编制和分析。
(1)能根据企业生产特点进行成本核算程序的设计；
(2)能进行要素费用和综合费用的归集与分配，编制各种分配表；
(3)能根据企业生产实际，选择相应的成本计算方法，并正确核算产品成本；
(4)能制定成本费用的各项定额，编制主要成本报表，并进行相关分析。
机电产品推销实务
(48)
(1)现代推销概述；
(2)推销心理与推销模式；
(3)寻找顾客；
(4)推销接近；
(5)推销洽谈；
(6)处理顾客异议；
(7)成交；
(8)售后服务与推销员管理；
(9)机电产品推销案例。
(1)能说出市场推销的基本概念、基本方法与技巧；
(2)能有效地寻找与发现顾客；
(3)能灵活运用接近顾客的方法与技巧成功地接近潜在目标顾客；
(4)在推销洽谈中能综合运用各种语言技巧；
(5)能准确把握处理顾客异议的时机，娴熟地运用多种方法有效处理顾客异议；
(6)能充分利用各种成交机会有效促成交易；
(7)会对机电产品实施售后服务。
钳工训练与考级
(170)
装配钳工或机修钳工或工具钳工四级职业标准要求的理论知识和技能操作内容。
具备装配钳工或机修钳工或工具钳工中级工的水平。
维修电工
训练与考级
(170)
维修电工四级职业标准要求的理论知识和技能操作内容。
具备维修电工中级工的水平。
九、专业教师基本要求
1.专任专业教师与在籍学生之比不低于1:36，研究生学历（或硕士以上学位）不低于5%，高级职称15%以上，获得与本专业相关的高级工以上职业资格60%以上，或取得非教师系列专业技术中级以上职称30%以上；兼职教师占专业教师比例10%-40%，其中60%以上具有中级以上技术职称或高级工以上职业资格。
2. 专任专业教师应具有机电类专业本科以上学历；三年以上专任专业教师，应达到“省教育厅办公室关于公布《江苏省中等职业学校“双师型”教师非教师系列专业技术证书目录(试行)》的通知”文件规定的职业资格或专业技术职称要求,如工具钳工高级工、维修电工高级工、可编程序控制系统设计师等。
3.专业教师具有良好的师德修养、专业能力，能够开展理实一体化教学，具有信息化教学能力。专任专业教师普遍参加“五课”教研工作，教学改革课题研究、教学竞赛、技能竞赛等活动。平均每两年到企业实践不少于2个月。兼职教师须经过教学能力专项培训，并取得合格证书，每学期承担不少于30学时的教学任务。
十、实训（实验）基本条件
根据本专业人才培养目标的要求及课程设置的需要，按每班35名学生为基准，校内实训（实验）教学功能室配置如下：

教学功能室
主要设备名称
数量（台/套）
规格和技术的特殊要求
钳工实训
1.台虎钳；工作台；钳工工具和通用量具、常用刀具
36
台虎钳的钳口宽度：≥150 mm
2.台式钻床及平口钳
8
最大钻孔直径：≥12 mm
3.摇臂钻床
2
最大钻孔直径：≥25 mm
4.砂轮机
4
砂轮直径：≥200 mm
5.平板、方箱
10
平板：≥1000 mm×800 mm
方箱：≥250 mm×250mm×250 mm
机械加工实训
1.车床
18
1.回转直径：≥320 mm；
2.主电机功率：≥3 kW。
2．铣床
6
1.工作台尺寸：≥250mm×1000mm；
2.主电机功率：≥2.2 kW。
3.牛头刨床
1
1.工作台尺寸：≥630 mm×400 mm；
2.主电机功率：≥3kW。
4.平面磨床
1
1.工作台尺寸：≥200 mm×600 mm；
2.主电机功率： ≥7 kW。
5.数控车床
4
1.最大回转直径：≥320 mm；
2.主轴功率：≥3.7 kW。
6.数控铣床
2
1.工作台尺寸：≥600 mm×300 mm；
2.主轴功率：≥3.7 kW；
3.主轴转速：nmin≤80 rpm ，nmax≥4000 rpm。
机械拆装实训
1.机械零部件实物（螺纹联接、键联接，轴承，传动机构，联轴器等）
5
／
2.机械机构演示装置
1
／
3.扳手、锤子、轴承拉马等通用拆装工具及电动工具
7
／
4.旧机械设备
7
如起重机、泵、风机、空压机、内燃机、机床等
机械测绘实训
1.减速机(或其他机电产品)实物或模型
6
／
2.机械拆装工具
6
／
3.计算机及CAD软件
36
／
4.激光打印机
1
可打印A3图样
液压系统装调实训
1.液压综合实训台
6
／
2.液压元件
6
／
3.电气元件
6
／
4.PLC
6
I/O点数不少于24点
5.计算机
6
／
6.工具
6
／
气动系统装调实训
1.气动综合实训台
6
／
2.气动元件
6
／
3.电气元件
6
／
4.PLC
6
I/O点数不少于24点
5.计算机
6
／
6.工具
6
／
PLC与变频器应用实训
1.可编程控制器实训装置
36
I/O点数不少于40点
2.通用变频器
36
／
3.各种机床电气控制电路模板
36
／
4.电工工具
36
／
5.计算机及软件
36
／
电工技术实训
1.触电急救模拟人
5
专用，配操作指示装置
2.万用表、转速表、钳形电流表、功率表、兆欧表等
35
／
3.压线钳、组套工具、电锤、喷灯、弯管器
35
／
4.自动空气开关、断路器、继电器、接触器、主令开关等
35
／
5.电工操作台、教学网孔板、低压配电柜、照明控制箱、照明灯具、管件、桥架、槽道、电缆、固定卡件
35
／
6.模拟机床电气排故实训装置
8
机床智能考核系统：
故障设置、试卷试题编辑功能，试题检测、查找及答题功能，故障点自动恢复功能
挂板：
配置相应的车床、铣床、镗床等智能化实训考核挂板
电子技术实训
1.电子产品装配生产线
1
具备安全、防静电、通风功能
2.电子实训台，电烙铁、架
35
／
3.直流稳压电源、示波器、信号发生器等
20
／
4.常用电子仪表
20
数字万用表、示波器等
5.电子装配工具套件
35
可完成普通电子产品组装
机电设备安装与调试实训
1.机械装调综合实训装置
6
／
2.电气系统装调综合实训装置
6
／
3.机电一体化装调装置
6
配备PLC，变频器，传感器，电源与开关等摸块
4.计算机及相关软件
若干
／
自动生产线安装与调试实训
1.小型自动生产线模拟实训装置
6
由PLC控制，可放在实训台上的实训装置
2.真实的装配生产线
1
由PLC控制，总长≥20M，有不少于10个的安装与检测等工位
3.柔性自动生产线
1
／
4.计算机及相关软件
若干
／

机电产品维修实训
1.通用机电设备（旧）
6
／
2.机电一体化装调装置
6
配备PLC，变频器，传感器，电源与开关等模块
3.其他机电产品
6
／
4.计算机及相关软件
若干
／

机电产品营销实训
1.典型机电产品
6
／
2.计算机
若干
／
3.市场营销模拟平台软件
35点
／
4.市场调查与客户管理软件
35点
／
5.市场营销沙盘演练软件
35点
／
注：教学功能室可以按照教学项目、设备、师资等，进行整合确定。
十一、编制说明
1.本方案依据《省人民政府办公厅转发江苏省教育厅<关于进一步提高职业教育教学质量的意见>的通知》（苏政办发[2012]194号）和《省教育厅关于制定中等职业教育和五年制高等职业教育人才培养指导方案的指导意见》（苏教职[2012]36号）编制。
2.本方案充分体现构建以能力为本位、以职业实践为主线、以项目课程为主体的模块化专业课程体系的课程改革理念。并突出以下几点：
（1）主动对接经济社会发展需求。围绕江苏经济社会发展和职业岗位能力要求，确定专业培养目标、课程设置和教学内容，推进专业与产业对接、课程内容与职业标准对接、教学过程与生产过程对接、学历证书与职业资格证书对接、职业教育与终身学习对接。
（2）服务学生全面发展。尊重学生特点，发展学生潜能，强化学生综合素质和关键能力培养，促进学生德、智、体、美全面发展，满足学生阶段发展需要，奠定学生终身发展的良好基础。
（3）注重中高等职业教育课程衔接。统筹安排公共基础、专业理论和专业实践课程，科学编排课程顺序，精心选择课程内容，强化与后续高等职业教育课程衔接。
（4）坚持理论与实践的有机结合。注重学思结合、知行统一，坚持“做中学、做中教”，加强理论课程与实践课程的整合融合，推行项目教学、场景教学、主题教学和岗位教学，强化学生实践能力和职业技能培养。
3.中等职业学校依据本方案制定实施性人才培养方案。
（1）落实“2.5+0.5”人才培养模式，学生校内学习5个学期，校外顶岗实习不超过1学期。每学年为52周，其中教学时间40周（含复习考试），假期12周。第1至第5学期，每学期教学周18周，机动周2周，按28-30学时/周计算；第6学期顶岗实习20周，按30学时/周计算。
（2）第1-4学期集中安排整周教学周（实训周、实验周和理实一体化教学周），如德育、体育、艺术和计算机应用基础等课时不满足省教育厅规定的最低要求时，各校可结合实际情况予以补足。
（3）各校可根据专业的专门化方向和职业（岗位）的实际需求，任选机修钳工、维修电工、装配钳工、工具钳工的一种工种实施国家职业资格四级（中级）鉴定。
（4）任意选修课程可结合学生个性发展需求和学校办学特色针对性开设。以下课程仅供参考：
①公共基础任选课程：礼仪、古典文学、中国名著欣赏、外国名著、人口资源等；或语文、数学、英语课程的拓展内容。
②专业技能任选课程：电子技能训练、家电维修、电梯安装调试、传感器应用技术、单片机应用技术、机械手与机器人技术、电气CAD技术、数控加工技术等；或技能拓展考级的强化课程，如制图员训练与考级等。

附录1：

开发单位及核心成员名单

牵头单位 ： 常州刘国钧高等职业技术学校 王 猛
参与单位： 江苏省宜兴中等专业学校 蒋 强
江苏省江都中等专业学校 张红旗
江苏省靖江中等专业学校 赵焰平
江苏省丹阳中等专业学校 谭星详
苏州工业职业技术学院 葛晓忠

附录2
机电技术应用专业职业能力分析
工作岗位
工作任务
职业技能
知识领域
能力整合排序
机电设备的制造
一、机电产品的机械零件制造
（一）作业前的环境准备和安全检查
1.能对作业环境进行选择和整理；
2.能对常用设备、工具进行安全检查；
3.能正确使用劳动保护用品

机械制图、机械基础、金属加工与实训、电工电子技术基础与技能、钳工训练与考级、液压与气动系统安装调试

机械制图、电工电子技术基础与技能、

一、行业通用能力
1.识读图样能力：
（1）具有识读中等复杂机械零件图、装配图，电气原理图、接线图，液压、气动系统图的能力；
（2）具有应用计算机绘图软件抄画机械和电气图样的能力。
2.工量具及仪表选用能力：
（1）具有常用机械加工工具、量具、刀具选用的能力；（2）具有常用电工、电子仪表选用的能力。
3.材料及元器件选用能力：
（1）具有常用金属材料的选用能力；
（2）具有识别和选用导线、低压电器、传感器及常用电工电子元件的能力；
（3）具有选用常用液压和气动元件的能力。
4.机电设备的使用能力：
（1）具有识读常用机电设备技术资料的能力；
（2）具有操作常用机电设备的能力；
（3）具有维护和保养常用机电设备的能力；
（4）具有机电设备常见故障排除的基础能力。
5.机电产品的制作能力：
（1）具有识读各种工艺卡片的能力；
（2）具有手工制作简单机械零件的能力(初级)；
（3）具有运用常用机电设备制作简单机械零件的能力；
（4）具有制作简单电子产品的能力；
（5）具备PLC程序编制的基础能力；
（6）具有简单机电设备机械装调的基础能力(初级)；
（7）具有常用电气控制线路装调的基础能力(初级)
（8）具有常用液压、气动系统装调的基础能力；
（9）
