油气分公司西安维抢修队初步设计说明.doc

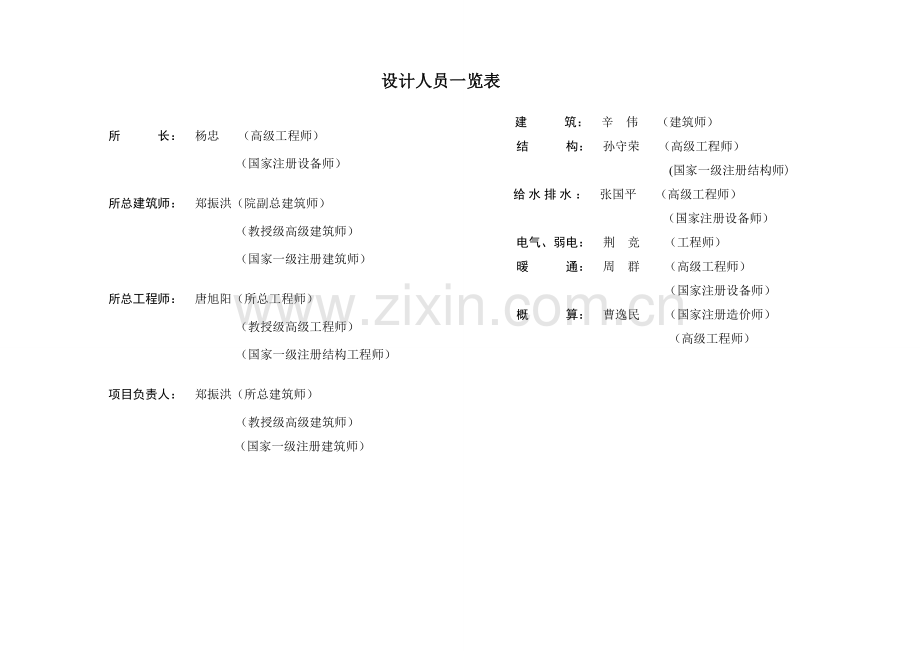

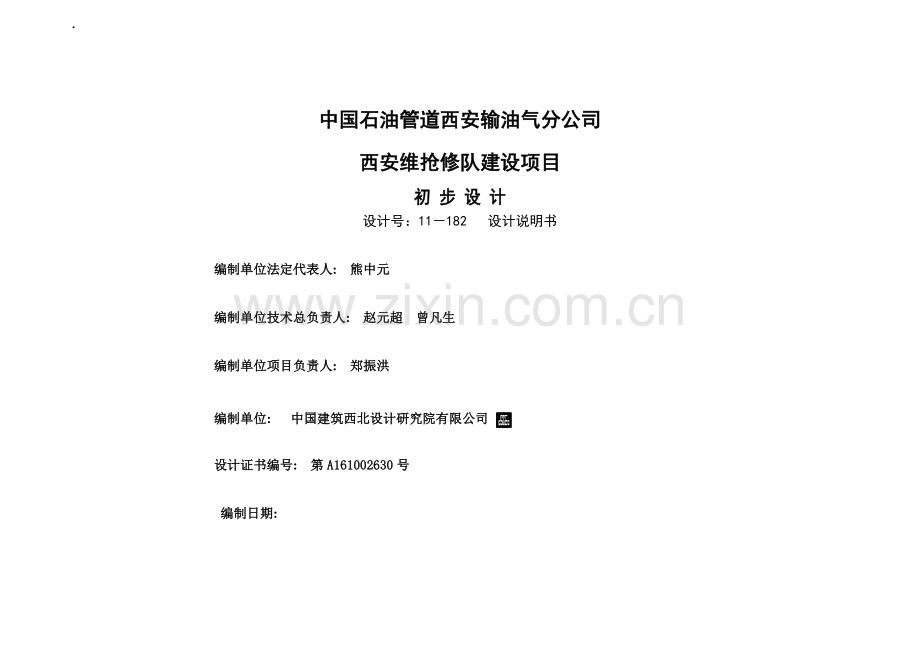

中国石油管道西安输油气分公司西安维抢修队建设项目初 步 设 计设计号：11182 设计说明书 编制单位法定代表人: 熊中元 编制单位技术总负责人: 赵元超 曾凡生 编制单位项目负责人: 郑振洪 编制单位: 中国建筑西北设计研究院有限公司 设计证书编号: 第A161002630号 编制日期: 2设计人员一览表 所 长： 杨忠 （高级工程师）（国家注册设备师）所总建筑师： 郑振洪（院副总建筑师）（教授级高级建筑师）（国家一级注册建筑师）所总工程师： 唐旭阳（所总工程师）（教授级高级工程师）（国家一级注册结构工程师）项目负责人： 郑振洪（所总建筑师）（教授级高级建筑师） （国家一级注册建筑师）建 筑： 辛 伟 （建筑师）结 构： 孙守荣 （高级工程师）(国家一级注册结构师)给水排水： 张国平 （高级工程师） （国家注册设备师）电气、弱电： 荆 竞 （工程师）暖 通： 周 群 （高级工程师） （国家注册设备师）概 算： 曹逸民 （国家注册造价师）（高级工程师）36设计文件目录第一篇 设计说明书第一章 总概述 第二章 生产工艺流程第三章 设计说明 第四章 总平面设计第五章 建筑设计第六章 结构设计 第七章 给排水设计 第八章 暖通空调与动力设计第九章 电气设计 第十章 建筑节能篇 第十一章 环境保护篇第十二章 安全生产篇 第十三章 生产卫生篇第二篇 设计图纸1 图纸目录 2 总平面 3 建 筑 4 结 构5 给水排水 6 设 备7 电 气 第三篇 工程概算第一章 总 概 述一、企业概述 中国石油管道西安输油气分公司，于2009年5月注册成立，管辖国家重点工程项目兰-郑-长成品油管道陕西省境内管段的站场及线路，西起陕甘两省交界处陇县老爷岭隧道，东至渭南市潼关县的宋河村；途经宝鸡市、咸阳市、西安市、渭南市，四市十九县，所辖管道工程由一条干线、两条输入支线和两条分输支线组成。干线全长为440.8km。庆阳、宝鸡、长庆、渭南、延长支线总长430.1km，管线总长度为870.9km。维抢修队隶属于中国石油管道西安输油气分公司，主要负责兰郑长成品油管道陕西省境内管道的抢险保驾工作，及所辖站场的管道、工艺设备、电气、仪表自动化、通讯等专业的维护与检修，以及管道突发事件和管道被打孔盗油气的堵漏焊接等应急抢险作业。维抢修队人员定编合同化员工 45 人，劳务用工 18 人。按照股份公司关于西安维抢修队建设相关投资的通知和二0一一年管道公司固定资产投资计划的要求，西安维抢修队项目由管道公司负责建设，西安输油气分公司负责具体实施。维抢修队在西安市高陵泾河工业园内（长庆油田泾渭苑小区）建设，总占地面积28.318亩，维抢修队建设中的水、电、暖等系统配套工程由长庆勘察设计研究院进行设计。二、项目名称 西安维抢修队建设项目三、项目依据（1）兰州郑州长沙成品油管道工程初步设计文件（2）关于西安维抢修队建设相关投资的通知（3）二0一一年管道公司第一批固定资产投资计划（4）站场建筑及总图标准图集（管道篇）（CDP-M-PC-OP-001-2009/B）（5）中国石油天然气与管道分公司管道及储运设施维抢修体系规划(2008年版)（6）关于印发中国石油天然气集团公司国内办公楼用房和倒班公寓建设标准（暂行）的通知（计划201284号）三、项目提出的背景、投资必要性和意义1、 项目提出的背景按照管道建设项目现行管理体制，西安维抢修队项目是兰郑长管道的一部分，应该由中国石油管道建设项目经理部建设并交付管道公司使用，由于某种原因，按照股份公司要求，这项目由管道公司负责建设，并由西安输油气公司具体实施。2 、投资必要性和意义维抢修队建设投资必要性和意义：维抢修队已成立四年多，一直在外租用场房使用，不能满足维抢修队实际维抢修需要和股份公司的维抢修规划要求，所以有必要进行维抢修队建设。 第二章 生产工艺流程1、维抢修队的生产工艺流程维护维修的主要任务 1）对线路工程、站场设施及其辅助生产设施、沿线水工保护构筑物的定期检查、维护及修理，常用易损零部件的配置、更换。 2）对电器、仪表、阴保、计量、通信及其操作控制系统、站场水、电、气、暖等生活设施的维护和修理。 3）组织编制定期大修和检修计划，负责对管道、站场设备的维护修理的调度安排。 抢修的主要任务 1）保证通讯渠道畅通，接到事故抢修指令后，立即启动事故抢修应急响应管理体系，组织、实施各种突发事故的抢修，包括管道泄漏补孔、封堵、水工保护构筑物事故等。 2）负责管线的更新和改造，换管、防腐等。主要设备及维护维修 1）工艺的主要设备包括：泵，阀门，电动执行机构，电液联动执行机构，储罐等设备的维护和检修，如更换泵的轴承，紧固件的固紧，阀门的注脂养护等。 2）电气的主要设备包括：油浸式电力变压器，高压变频调速装置，变电所微机自动化系统，柴油发电机，高压开关柜，低压开关柜，配电箱，防爆高、低压电动机，高、低压电缆。 3）仪表自动化的主要设备包括：控制中心，备用控制中心，站控制室，远控截断阀室控制系统的硬件设备和软件定期进行维护。首末站和每个中间工艺站场包括温度检测仪表、压力检测仪表、液位检测仪表、调节阀和计量撬座等，要求定期对现场仪表进行校验，包括对流量计的标定。 4）线路维护主要包括：管线运营时的管道巡线；维护是由管道巡线工定期对管道进行巡视，以保证管道的正常运营；管道巡线工利用巡线车或局部地段靠步行来及时发现问题；当线路水工构筑物毁坏时，可进行维护，当维护工程较大时，可报告上级部门通知当地土建施工队伍进行维修。 5）阴保维护主要包括：管道巡线人员经过必要的阴保专业培训，配备阴保测试仪器，会使用阴保测试仪器正确测试线路阴保数据，并正确记录结果，提交管理处；配备管道检漏设备，对管道定期检查；各阴极保护站场有专责人员维护阴极保护设备，正确记录阴极保护参数，反映异常情况。 6）给排水的维护主要包括：给水部分：钢塑复合管、PPR给水管及旋翼式水表、淋浴龙头、水龙头、深井泵、气压给水罐、除砂器、紫外线消毒仪等的维护。 排水部分： 化粪池、 检查井、 聚乙烯双壁波纹管、 UPVC塑料管及蹲便器、地漏、潜污泵、一体化污水处理设备的维护。消防部分：灭火器、站控机房的无管网七氟丙烷灭火系统、烟雾灭火系统、消防冷却水泵、泡沫消防泵、自动消防稳压装置、储罐压力式比例混合器、泡沫液罐、泡沫产生器、消防水炮、消火栓、钢塑符合管网系统及附带的各种手动电动阀门的维护。7）非标设备的维护主要包括：污油罐、燃料油罐、快开盲板配套的收发球筒、快开式过滤器、油罐。快开盲板、快开式过滤器这些设备在正式投运后需要维护、保养，特别是检查快开盲板的自动连锁装置，保证运行安全可靠。快开式过滤器其结构有：丝杆、悬臂、盲板，内部装有过滤芯为不锈钢丝网，由骨架组成。当油中夹带的杂质留在过滤芯内，必须按设备的使用说明定期清洗。非标设备的维护、保养、检修依托沿路的机修站或工厂进行。管道工程抢修 抢修主要指在突发事故情况下，如站内钢管爆裂，泵因突然事故损坏无法工作，油罐裂缝漏油，通讯光缆遭破坏，电力系统供电中断，以及线路上出现的事故。线路的事故是指油管材缺陷、腐蚀以及第三方破坏（包括人为破坏和自然灾害破坏等）而造成管道破裂，引起油品泄漏，这些事故如不及时处理，不仅造成很大的经济损失，还将污染环境，甚至威胁到人民群众生命财产安全，这时候就必须进行抢修，在尽可能短的时间内排除故障，恢复生产。第三章 设计说明一、设计依据1、有关文件 (1) 中国建筑西北设计研究院有限公司与中国石油天然气股份有限公司管道西安输油气分公司签定的建筑工程设计合同，合同编号11-182。(2) 中国石油天然气股份有限公司管道西安输油气分公司发给中国建筑西北设计研究院的设计任务书。(3) 中国石油天然气股份有限公司管道认可的西安维抢修队建设工程设计方案。(4) 参考相邻场地由中冶地集团西北岩土工程有限公司做出的长庆泾渭园A区扩建工程1#、2#、3#、4#楼岩土工程勘察报告2010.11(9) 有关设计规范及规定：民用建筑设计通则 GB503522005；建筑设计防火规范 GB500162006；宿舍建筑设计规范 JGJ362005；饮食建筑设计规范 JGJ6489；公共建筑节能设计标准 GB501892005；汽车库建筑设计规范 JGJ 100-98灭火自动报警系统设计规范GB5001698； 其他相关规范条文2、气象资料(1) 温度最冷月平均气温： -12.3最热月平均气温： 30.7极端最低气温： -20.6极端最高气温： 41.7(2) 降水量：年降水量为624mm，主要降水集中在7-10月四个月内，其中以9月为甚。(3) 湿度：月平均相对湿度66%，最大值81%出现在9月，较小值54%出现在6月。(4) 日照：平均日照率40%。(5) 冻结深度60cm。3、建设场地工程地质条件场地类别为类，地基湿陷等级为I级，属轻微非自重湿陷性黄土。4、能源供应及公用设施条件(1) 供水：由北侧道路市政管网引入。(2) 排水：排入北侧道路上的市政污水管网。(3) 供电：由西侧现有开闭所引来一路10KV高压电源接入。(4) 供热：采用城市热网集中供热。二、设计规模及设计范围1、设计规模：拟建项目西安（长庆）维抢修队建设，工程总建筑面积7656.0m2，其中包括综合办公楼、维修厂房，车库及系统配套。2、设计范围西安维抢修队建设项目，由中国建筑西北设计研究院有限公司负责初步设计及施工图设计。三、设计指导思想1、尊重用地周边环境，尊重城市新区风貌，结合现有地形、地貌创造宜人的外部空间环境。2、合理的总平面及单体布局，处理好单体建筑之间组合、呼应，强调区域内的统一、协调关系。3、建筑风格以现代风格为基调，力求反映地域性、文化性及时代性。四、主要技术经济指标1、总用地面积： 1.8879Ha（约合28.318亩）总建筑面积： 3478.4m2其中综合办公楼面积：1811.7 m2维修厂房建筑面积：1284.7 m2 系统配套建筑面积： 382 m2容积率： 0.405（含规划建筑指标）2、供水指标：最高日生活用水量： 235.62m3/天最大时生活用水量： 25.15m3/时室外消火栓用水量： 15L/S室内消火栓用水量： 10L/S自喷用水量： 30L/S3、采暖采暖热负荷： 108.5 Kw4、供电指标： 电源电压：380/220V 。第四章 总平面设计一、场地概述项目用地位于长庆泾渭苑小区，总用地面积28.318亩，北临东西二号路，西临长庆泾渭苑配套设施，南侧、东侧为长庆泾渭苑A区住宅小区用地。场内道路与北侧城市道路相通，汽车运输便捷。详见第二册图纸总平面图。二、地形地貌及场地现状本项目所在场地地势平坦，用地性质为工业用地，目前使用现状为空地，地面建（构）筑物及附着物已拆除，四周环境清洁，市政配套设施齐全，建设条件优越。三、工程地质场地土类别为类，地基湿陷等级为级，属轻微非自重湿陷性黄土，属建筑抗震有利地段，适宜本工程建设。四、总平面布置根据业主提供的建设内容及相关技术条件，本规划顺应城市路网结构和规划设计原则，在满足工艺流程合理、安全防火、卫生防护等要求的前提下，力求总平面布置紧凑合理，流程合理，占地经济，物料输送短捷、顺畅，确定为“三大功能区域”，具体如下：(1) “办公生活区”位于基地北侧，满足使用功能、面积指标等多种要求，该区域设施完善，办公条件完备，为职工提供了良好的后勤保障。(2) “维修厂房区”位于基地西侧，该区域设施完善，为工程维修，材料储备提供了良好的保障。(3) “车库维修区”位于基地东侧。车库具有停放大型工程车辆、办公、会议等多功能综合建筑组群体性质。五、竖向设计设计中将场地适当填方，略高于外围城市道路，从而使建筑有良好的视觉形象，并为雨污水的排放提供有利条件，演练场均布置有雨水口。六、交通运输在满足项目总体规划和当地交通运输发展规划的前提下，合理组织公路运输。基地内交通顺畅便捷，流线清晰，人车分流，分区明确。主要流线分析如下：(1) 物流：货车流从场地北侧入口进入厂区，直接进入堆场卸货入库，空车驶入车库停放。 (3) 非生产性车流：人员的主要出入方向为综合办公楼的主出入口，而车流则沿场地停车区域停车，达到“人在中间走，车在周边行”的效果，人车分流的设计意图。七、绿化在绿化景观设计中，根据周围环境状况，选择有较好的耐性、抗性，且不碍于防火、卫生要求的绿化植物。充分贯彻“均好性”的原则，室外将种植树木、花卉和草坪，并布置景观小品，绿地率达到31%，使该区域成为具有绿色、生态、人文、科技等特点的现代化企业基地。八、消防1、防火间距维修厂房与综合办公楼、食堂间距，满足丁类厂房与二级民用建筑的防火间距要求。2、消防道路维修队综合办公楼，维修厂房，车库间场地，两边长均大于18米，宽度及净宽均满足消防回车场要求。九、室外工程做法1、演练场为220厚C25混凝土路面。2、人行道为水泥方（花）格砖路面。3、大门均设不锈钢电动伸缩门。4、围墙为预制混凝土柱铁栅围墙。十、技术经济指标总用地面积： 1.8879Ha（约合28.318亩）总建筑面积： 3478.4m2其中地上建筑面积：3478.4 m2容 积 率： 0.405（含规划建筑指标）第五章 建筑设计第一节 综合办公楼一、设计依据建筑设计依据的文件、资料名称见第四章设计说明。二、设计要求综合办公楼主要提供管道西安分公司办公场所，班组值班，员工倒班公寓，员工活动场所，主要满足职工办公，生活及配套设施。三、平面布局1、一层主要功能有为职工餐厅，可满足维修队职工同时就餐。设置有队长办公，班组办公室，档案室及会议室等功能用房，可满足维修队的日常办公。层高3.9M。2、倒班公寓，二至三层共有31间倒班公寓，包括双人间及独立卫生间、淋浴设施。层高为3.3米，走道净高保证2.7米。3、建筑在色调上与长庆泾渭苑A区建筑色彩相呼应的，采用现代简约风格，大面积体型穿插，挑板造型，与现代建筑构成手法互相穿插，共同构成一个现代建筑。四、建筑技术1、基本参数开间柱网7.2米，倒班公寓标准间7.23.6米。2、技术措施 本工程依据屋面技术规范规定属于重要的民用建筑，屋面防水等级为一级，设有两道防水，两道1.2厚湿铺聚脂复合防水卷材。 节能设计：彩色铝合金门窗6+12A+6low-e中空玻璃，外墙采用外墙外保温，外贴70厚EPS保温板。屋面保温采用55厚挤塑保温板。五、室内外建筑用料表1、室外建筑用料表（见下表） 室外工程做法 选用陕09J01建筑用料及做法做法名称做法编号适用范围备 注外墙面贴面砖墙面台3台 阶铺地砖台阶外21坡 道水泥锯齿坡道坡6残疾人坡道（室外）散 水细石混凝土散水散3宽1000防潮层防水砂浆防潮层潮1设于底层室内地面以下60处屋面一（不上人）细石混凝土保护层（自上而下）1、 40厚C20细石混凝土保护层随打随抹平（掺膨胀内配丝网或4150双方）每6m6m设伸缩缝，缝中钢筋断开，缝宽20与女儿墙留缝，30油膏嵌缝。2、 干铺70厚挤塑保温板。3、 1.2厚SBC-120系列聚乙烯丙纶复合卷材4、 1.2厚SBC-120系列聚乙烯丙纶复合卷材5、 找平层20厚1:2.5水泥砂浆找平层，分仓缝6m6m缝宽20。6、 找坡层1:6水泥焦渣找2%坡最薄处30厚，振捣密实，表面抹光（结构找坡除外）。7、 钢筋混凝土楼板。屋面二（不上人）水泥砂浆面层屋面（自上而下）1、 20厚1:2.5水泥砂浆保护层，每1M见方半缝分格。2、 1.2厚SBC-120系列聚乙烯丙纶复合卷材3、 1.2厚SBC-120系列聚乙烯丙纶复合卷材。4、 找平层20厚1:2.5水泥砂浆找平层，他仓缝6m6m缝宽20。5、 找坡层1:6水泥焦渣找2%坡最薄处30厚，振捣密实，表面抹光（结构找坡除外）。6、 钢筋混凝土楼板。室外雨蓬1、 最薄处20厚1:2.5水泥。2、 1.2厚SBC-120系列聚乙烯丙纶复合卷材附注：1、外墙面砖尺寸为195455规格，瓷质同体砖看样确定。2、室内建筑用料表（见下表）室内工程做法 选用陕09J01建筑用料及做法层次 部位房间 名称楼（地）面踢 脚内墙面顶 棚备 注类别编号类别踢19类别编号类别编号地下一层楼梯间水泥砂 浆地面地4水泥踢脚踢2踢3乳胶漆墙 面内17板底刮腻子喷涂顶棚棚6-B设备用房混凝土地 面地2水泥踢脚踢2踢3铝板网吸声墙面内77矿棉吸声板吊 顶棚24其 它混凝土地 面地2水泥踢脚踢2踢3水泥砂浆墙 面内3内4板底刮腻子喷涂顶棚棚6-B墙面喷白色耐擦洗涂料底层卫生间铺地砖楼 面地29防滑地板釉面砖墙 面内38内39方型漏空铝扣板吊顶500500棚31防水屋改为1.5厚JS型防水涂料釉面砖贴到吊顶,高度3.00走道、电梯厅、休息厅门厅铺地砖楼 面楼39铺地砖踢 脚踢19乳胶漆 墙 面内17硅酸钙板吊顶棚80吊顶规格6006005.5楼梯铺地砖地（楼）面地28楼39铺地砖踢 脚踢19乳胶漆 墙 面内17乳胶漆顶 棚棚6防火型配电间水 泥地 面地4水泥砂浆墙面内4乳胶漆 顶 棚棚6防火型厨房铺地砖地 面地29釉面砖墙 面200*300*10内35板底刮腻子喷涂顶棚棚6-B二至六层客房公寓多功能厅铺地砖楼 面楼39铺地砖踢 脚踢19乳胶漆墙 面内17方型漏空铝扣板吊顶500500棚31阳台（平台）铺地砖楼 面楼39铺地砖踢 脚踢19粘贴砖 墙 面外22 外23卫生间铺 地楼 面楼41防滑地砖釉面砖 墙 面内38内39方型漏空铝扣板吊顶500500棚31防水层改为1.5厚厚JS型防水涂料釉面砖贴到吊顶,高度3.00配电间水泥砂浆楼面楼3乳胶漆 墙 面内17乳胶漆顶 棚棚6防火型走 道铺地砖楼 面楼39铺地砖踢 脚踢19乳胶漆墙 面内17硅酸钙板吊 顶棚24楼 梯铺地砖地 面楼39铺地砖踢 脚踢19乳胶漆 墙 面内17乳胶漆顶 棚棚6防火型电梯机房水泥砂浆面楼3乳胶漆墙面内17乳胶漆顶棚棚6防火型备注踢脚高100踢脚颜色同相应楼地面乳胶漆为乳白色乳胶漆为乳白色附注：1、花岗岩石用于室外采用60060020规格，图案二次装修确定。 2、铺地砖用于厕所，30030010防滑地砖。 3、铺地砖用于房间走道80080010，抛光地砖， 4、木材面油漆：陕09J01油16；金属面油漆：陕09J01油23。 5、楼地面构造在选定标准图的基础上，根据实际厚度上对垫层进行增减调整。六、技术经济指标1、总建筑面积： 1811.7m2 2、建筑层数： 地上： 3层 高度： 10.5米第二节 维修厂房及抢修设备库一、设计依据1、建筑设计依据的文件、资料名称见第四章设计说明。二、设计要求本维修厂房及抢修设备库工程设计使用年限为50年，建筑防火分类为丁类厂房。根据生产工艺的要求，本厂房主要是进行焊接、吊装作业及设备检修，仅在常温情况下使用少量气、液体。耐火等级为二级，抗震设防烈度为7度，建筑结构类型为钢框架结构，局部二层框架结构。厂房主要是满足吊装、焊接、维修等要求，同时内部有少量维修间、库房等辅助用房，建筑外形要求简洁、明快，室外空间环境开阔。三、平面布局1、功能分区建筑主体一层、局部二层，主体为维修厂房及抢修设备库。局部两层为备品备件库、工具库以及设备间，东西侧布置楼梯，卫生间等辅助用房。2、流线组织与安全疏散维修厂房及抢修设备库北侧为工作人员主要出入口，东侧为三组维修车辆出口，内部局部二层东西两侧分别设有两部疏散楼梯，较为合理、舒适地解决竖向交通组织。四、建筑风格建筑风格力求体现“新”而“中”的风格，将传统建筑符号及逻辑加以提炼，整合到现代建筑中，运用多种建筑材料，现代结构体系（钢框架、网架结构屋面），体现企业文化特色以及行业气质。五、建筑技术1、基本参数维修厂房轴线柱网以7.07.0m为主。层高：4.5m（底层）/4.5m（二层）/7.2m（牛腿柱顶标高）2、技术措施(1) 管道系统的设置：水、电、暖工种设有专用管道井、横向管道置于钢梁中央预留洞及梁底。(2) 厂房在外墙及屋面采用了一定节能措施，外墙保温采用外墙内保温，内粉20厚保温粉刷石膏，填充墙为非承重空心砖墙，平屋面保温层为70厚挤塑保温板，坡屋面为100厚镀铝锌板。 (3) 厂房大门：门扇采用轻钢保温板门；门扇边梃选用不锈钢型材。(4) 门窗：a. 铝合金门框料为100系列铝本色铝合金型材；外门玻璃为6厚浅蓝灰色钢化玻璃，内门玻璃为6厚白色钢化玻璃。铝合金窗框料为70系列铝本色铝合金型材；外窗玻璃为6厚浅蓝灰色平板玻璃，内窗玻璃为6厚白色平板玻璃。全玻门窗均为无框白色钢化玻璃，厚度由厂家计算确定。b. 凡窗高度超过2100者均为100系列，窗单片玻璃面积大于1.5m2者均为钢化玻璃。玻璃屋面及玻璃雨篷均选用白色钢化夹胶玻璃（8厚钢化玻璃1.52PVB8厚钢化玻璃）。玻璃天窗为电动可开起，框料为150系列铝合金方管轻钢龙骨，配备电动遮阳帘。3、采光照明大部分为天然采光与工作区的局部人工照明相结合。4、防排烟厂房采用自然排烟机的方式，可利用天窗及侧墙高窗排烟、换气。六、建筑用料表1、维修厂房室内外建筑工程做法（见下表）工 程 做 法项 目适用范围工程做法编号附 注散 水建筑物四周混凝土散水散3宽1200室外踏步及平台见底层平面花岩石台阶9-A颜色规格待定坡 道见底层平面水泥锯齿坡道坡6外墙饰面东西立面(凸出部位)挂贴花岗石墙面外30见立面 规格待定其余贴面砖墙面外21见立面 规格待定内墙饰面洗手间陶瓷面砖内38白色规格200300，贴至吊顶设备间水泥砂浆墙面内3喷白色耐擦洗涂料其余平光内墙乳胶漆内17白色地 面底层洗手间铺地砖地面(防滑)地29颜色规格待定底层车间自流平环氧砂浆地面地10颜色待定底层其余铺地砖地面地28规格800800，颜色待定踢 脚其 余水泥踢脚踢2顶 栅洗手间铝合金方板吊顶栅33白色，规格600600,孔径1020油 漆木扶手清漆油4木 门聚氨脂清漆油16颜色二次装修待定室外金属栏杆，室外金属构件磁漆油25深蓝灰色室外金属栏杆，钢爬梯磁漆油25白色屋面一（不上人屋面）自上而下1、镀铝锌(夹芯)钢板屋面（银色），板厚100。2、钢檩条。3、钢架。注：1、表内工程做法编号详见陕09J01； 2、除注明外防水层均为1.2厚SBC-120系列聚乙烯丙纶复合卷材；3、墙身防潮层：25层1:2水泥砂浆加5%防水剂（按水泥重量计）设于室内地面下一皮砖处。七、技术经济指标1、建筑基底面积： 1284.7m2 2、建筑面积： 1284.7m2 3、建筑耐久年限： 50年4、耐火等级： 二级5、抗震等级： 8度6、防水屋面： 二级第六章 结构设计一工程概况本工程项目位于长庆桥北泾渭苑居住区，地处泾渭苑居住区A区西北侧。项目用地北邻东西二号路，南侧和东侧邻泾渭苑居住区A区；由综合办公楼、维修厂房、车库、料棚和门房等五个单项工程组成，结构类型、层数、地基处理及基础形式见下表：序号单项名称结构类型高度地上层数地下室层 数地基及基础1综合办公楼多层钢筋砼框架15.34无天然地基3:7灰土处理1.0米深柱下条形基础、梁筏基础2维修厂房门式刚架轻钢结构9.852无天然地基3:7灰土处理1.0米深独立基础、柱下条形基础二设计标准结构的安全等级二级结构的环境类别地上一类，与土直接接触及地上外露构件二b类结构设计使用年限50年结构设计基准期50年抗震设防分类标准设防类（丙类）地基基础设计等级丙级湿陷性黄土地区建筑物分类丙类地下室防水设计等级二级建筑物抗震设防标准：抗震设防烈度七度设计基本地震加速度值0.15g（第一组）建筑场地类别类特征周期0.35s建筑物抗震等级见各单项工程。三设计依据1、岩土工程勘察报告由于业主未能提供岩土工程考察报告，暂参考相邻场地由中冶地集团西北岩土工程有限公司做出的长庆泾渭园A区扩建工程1#、2#、3#、4#楼岩土工程勘察报告（2010.11）。长庆泾渭园A区扩建工程距本场地最小距离24.62m。待收到本场地岩土工程勘察报告后，对本工程设计再做必要调整。2、国家规范、规程和标准(1) 建筑结构可靠度设计统一标准GB 50068-2001(2) 建筑结构荷载规范GB 50009-2012(3) 建筑工程抗震设防分类标准GB 50223-2008(4) 钢筋焊接及验收规程JGJ 18-2003(5) 建筑地基基础设计规范GB 50007-2011(6) 湿陷性黄土地区建筑规范GB 50025-2004(7) 建筑地基处理技术规范JGJ 79-2012(8) 地下工程防水技术规范GB 50108-2008(9) 建筑变形测量规程JGJ 8-2007(10) 建筑抗震设计规范GB 50011-2010(11) 混凝土结构设计规范GB 50010-2010(12) 混凝土结构耐久性设计规范GB/T 50476-2008(13) 钢筋机械连接技术规程JGJ 107-2010(14) 钢结构设计规范GB 50017-2003(15) 冷弯薄壁型钢技术规范GB 50018-2003(16) 门式刚架轻型房屋钢结构技术规程CECS 102:2002(17) 建筑钢结构焊接技术规程JGJ 81-2002(18) 钢结构工程施工质量验收规范GB 50205-2001(19) 钢结构、管道涂装技术规程YB/T 9256-1995(20) 工业建筑防腐蚀设计规范GB 50046-2008(21) 建筑结构制图标准GB/T 50105-2010 3、 地区规范、规程和标准（1） 建筑场地墓坑探查与处理技术规程DBJ 61-57-2010（2） 西安地裂缝场地勘察与工程设计规程DBJ 6162006；4、其它全国民用建筑工程设计技术措施（结构）（2009版）全国民用建筑工程设计技术措施 节能专篇（结构）（2007版）建筑工程设计文件编制深度规定（2008版）四可变荷载1、风荷载：（50年重现期） 基本风压 0.35kN/m2 地面粗糙度类别： B类2、雪荷载：（50年重现期） 基本雪压 0.25kN/m23、楼面正常使用活荷载标准值（kN/m2）办公楼、会议室、公寓宿舍、2.0档案室5.0卫生间（带浴缸）2.5（4.0）楼梯3.5卸货平台10.0办公楼走廊：2.54、屋面活载标准值（kN/m2）上人屋面（项2）：2.0不上人屋面（项1）：0.55、吊车荷载维修厂房内设1台10t中、轻级（A1A5）单梁式吊车，按北京起重运输机械研究所2003年7月A3A5级吊钩LDB型梁式起重机样本。五建筑材料1、 混凝土混凝土强度等级：基础垫层C15，圈梁、构造柱C25，其余见各单项。钢筋、吊钩、吊环：钢筋：HPB235；HRB400。材料应分别符合钢筋混凝土用钢第1部分：热轧光圆钢筋GB 1499.1-2008、钢筋混凝土用钢 第2部分：热轧带肋钢筋GB 14991.2-2007的规定。吊钩、吊环应采用 HPB235级钢筋。支撑圆钢选用HPB235级钢筋。严禁采用冷加工钢筋。2、 锚栓柱脚锚栓由未经加工的圆钢制作。材料为符合低合金高强度结构钢GB/T 1591-2008规定的Q345-B钢。其余钢筋混凝土上受力预埋件锚筋应采用 HPB235、HRB335或 HRB400级，均严禁采用冷加工钢筋。3、 钢材1）压型钢板、檩条、墙梁、隅撑等构件选用Q235-B级钢，拉条、撑杆等构件可选用Q235-A级钢；刚架梁柱、节点板、次梁、钢楼梯等构件选用Q235-B级钢制作；吊车梁选用Q345-B级镇静钢制作。2）Q235-B及Q345-B钢的抗拉强度、伸长率、屈服强度、冷弯等力学性能及化学成分应分别符合碳素结构钢GB/T 700-2006及低合金高强度结构钢GB/T 1591-2008的规定。钢材的屈服度实测值与抗拉强度实测值的比值即屈强比不应大于0.85。钢材应有明显的屈服平台，且伸长率不应小于20%。Q235-B及Q345-B钢应有良好的可焊性和合格的冲击韧性。焊接结构不得采用沸腾钢。3）檩条、墙梁所用卷边槽钢（C形钢）、斜卷边Z形钢应符合通用冷弯开口型钢尺寸、外形、重量即允许偏差GB/T 6723-2008的要求，所用截面规格系列按冷弯薄壁型钢结构技术规范GB 50018-2002附录B与门式刚架轻型房屋钢结构技术规程CECS 102:2002附录C采用。镀锌檩条应采用性能级别为250结构级热镀锌钢板或钢带制做，其镀锌层重量应不小于220g/m2（双面）。镀锌钢板（带）的性能与技术要求参照连续热镀锌钢板及钢带GB/T 2518-2008及宽度小于700mm连续热镀锌钢带YB/T 5356-2006的规定。檩条、墙梁所用高频焊接薄壁H型钢应符合结构用高频焊接薄壁H型钢JG/T 137-2005的要求。压型钢板应符合建筑用压型钢板GB/T 12755-2008的规定4、 焊接材料手工电弧焊焊条应采用符合碳钢焊条GB/T 5117-1995或低合金钢焊条GB/T 5118 -1995规定的焊条。对Q235钢焊件采用E43型焊条；对Q345钢焊件采用E43型焊条。自动或半自动埋弧焊焊丝应采用符合现行相关国家标准的规定。对Q235钢焊件可采用H08、H08A或HO8E型焊丝，匹配相应焊剂；对Q345钢焊件可采用H08A、HO8E、H08Mn、H08MnA或H08Mn2型焊丝，匹配相应焊剂。5、 紧固件（1）高强度螺栓。高强度螺栓选用性能等级为10.9级的大六角头高强度螺栓。大六角头高强度螺栓、螺母和垫圈应符合钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件 GB/T 12281231-2006的规定。高强度螺栓连接采用摩擦型。连接摩擦面处理方法为喷砂，抗滑移系数不小于0.45。（2）普通螺栓。刚架与
