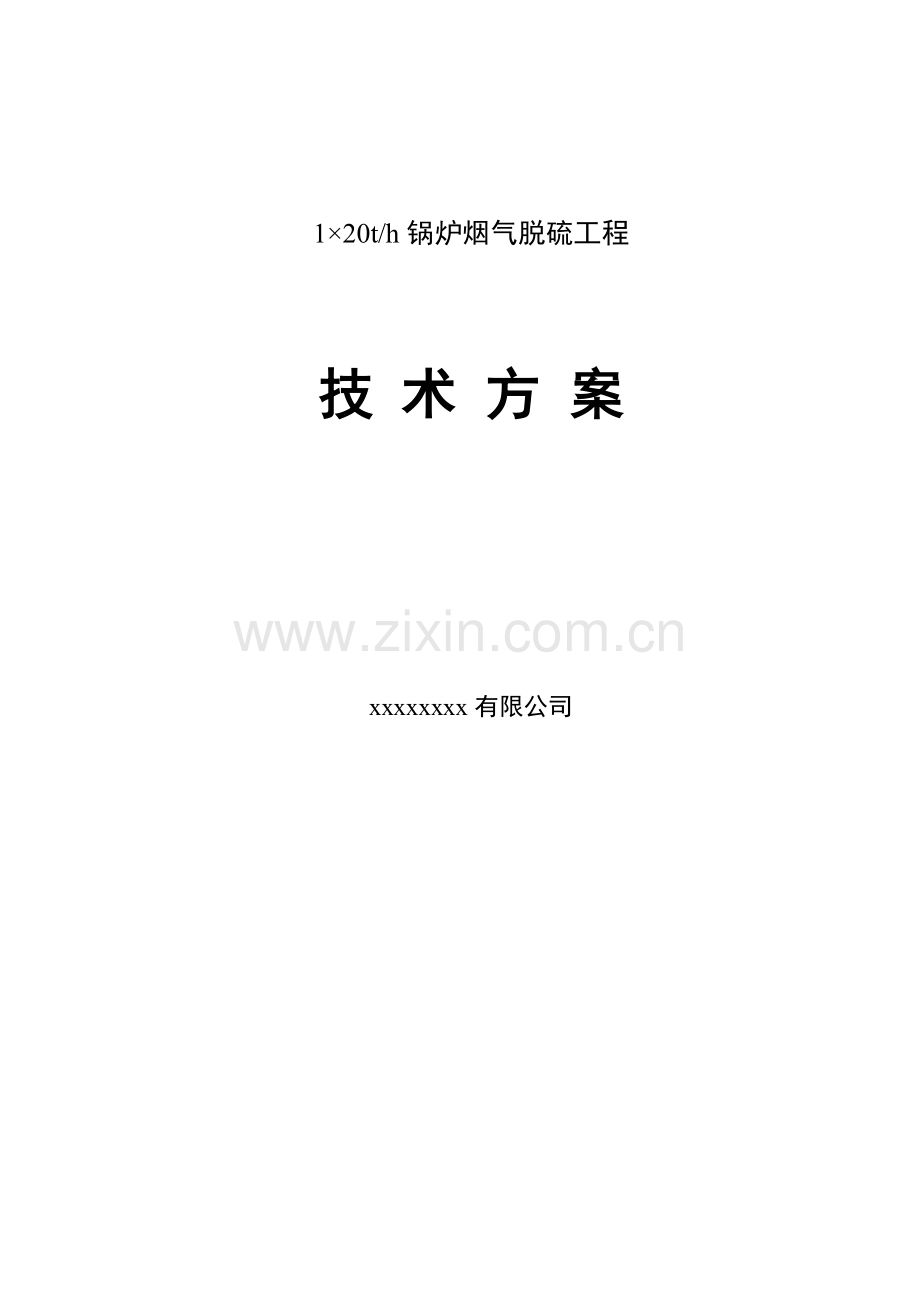

1×20th锅炉烟气工程技术方案.doc

1×20t/h锅炉烟气脱硫工程

技 术 方 案

xxxxxxxx有限公司

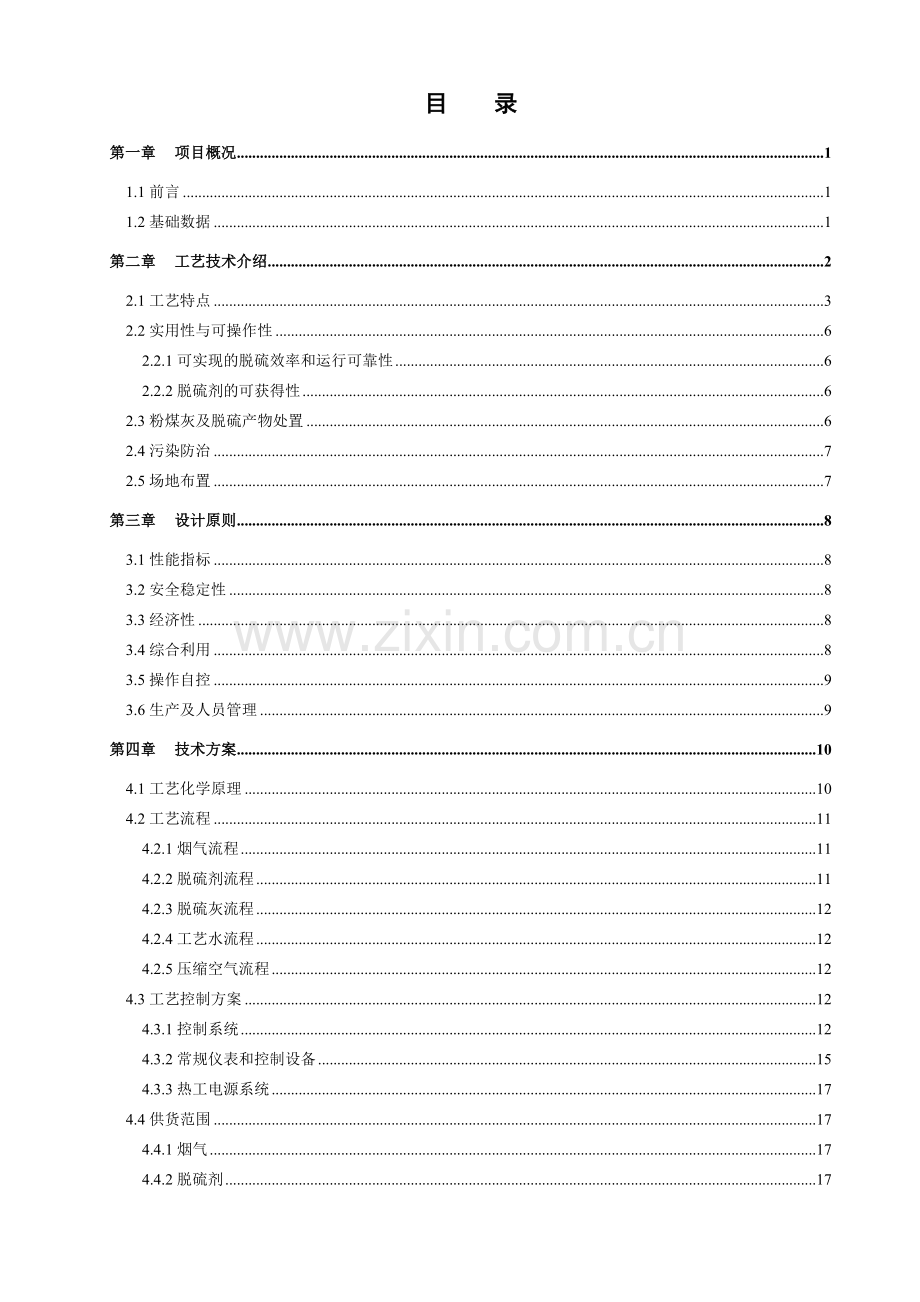

目 录
第一章 项目概况 1
1.1前言 1
1.2基础数据 1
第二章 工艺技术介绍 2
2.1工艺特点 3
2.2实用性与可操作性 6
2.2.1可实现的脱硫效率和运行可靠性 6
2.2.2脱硫剂的可获得性 6
2.3粉煤灰及脱硫产物处置 6
2.4污染防治 7
2.5场地布置 7
第三章 设计原则 8
3.1性能指标 8
3.2安全稳定性 8
3.3经济性 8
3.4综合利用 8
3.5操作自控 9
3.6生产及人员管理 9
第四章 技术方案 10
4.1工艺化学原理 10
4.2工艺流程 11
4.2.1烟气流程 11
4.2.2脱硫剂流程 11
4.2.3脱硫灰流程 12
4.2.4工艺水流程 12
4.2.5压缩空气流程 12
4.3工艺控制方案 12
4.3.1控制系统 12
4.3.2常规仪表和控制设备 15
4.3.3热工电源系统 17
4.4供货范围 17
4.4.1烟气 17
4.4.2脱硫剂 17
4.4.2工艺水 18
4.4.3压缩空气及流化风 18
4.4.4电气 18
4.4.5仪控 18
第五章 工艺参数 19
第六章 施工组织 20
6.1组织机构 20
6.2施工方案 20
6.2.1施工重点 20
6.2.2施工前准备 20
6.2.3力能布置 21
6.3工期安排 21
第七章 投资概算 22

第一章 项目概况
1.1前言
砂浆搅拌站生产工艺中现有烘干机一台，采用的燃料为煤，运行过程中产生烟尘和SO2。现依据相关环保法规的要求需要对烟气进行除尘脱硫工程治理，以保证烟气治理后烟尘及SO2能达标排放。在对现场进行了细致的勘查并和业主进行了充分的技术交流后，编制了本项目的技术方案，为业主的建设决策提供参考。
1.2基础数据
处理烟气量 40000m3／h
锅炉每小时耗煤量 960kg
燃煤硫分 3%
炉窑出口排烟温度 100℃

第二章 工艺技术介绍
烟气循环流化床脱硫工艺是上世纪八十年代末由德国鲁奇公司开发的一种干法脱硫工艺，该工艺以循环流化床原理为基础，可采用生石灰（CaO）、消石灰（Ca(OH)2）或者电石渣作为脱硫剂，通过脱硫剂的多次再循环，延长脱硫剂与烟气的接触时间，大大提高了脱硫剂的利用率。它具有工艺先进、流程完善、占地少、维护工作少及可长期稳定运行等许多优点，而且能在很低的钙硫比情况下达到90%以上的脱硫效率，是经我国环境保护部认可并推荐的两种主流脱硫工艺之一。
循环干法工艺的原理是Ca(OH)2粉末和烟气中的SO2及几乎全部的SO3、HCl、HF等酸性气体，在Ca(OH)2粒子的液相表面发生反应，反应如下：
Ca(OH)2+2HCl→CaCl2+2H2O
Ca(OH)2+2HF→CaF2+2H2O
Ca(OH)2+SO2→CaSO3+H2O
Ca(OH)2+SO3→CaSO4+H2O
Ca(OH)2+SO2+1/2O2→CaSO4+H2O
在脱硫塔内，Ca(OH)2粉末、烟气及经雾化后喷入的工艺水，在流化状态下充分混合，并通过Ca(OH)2粉末的多次再循环，使得塔内参加反应的Ca(OH)2量远远大于新投加的Ca(OH)2量，即实际反应时的钙硫比远远大于表观钙硫比，从而使HCl、HF、SO2、SO3等酸性气体能被充分地吸收，实现高效脱硫。
本工艺所产生的副产品呈干粉状，其化学组成主要有飞灰、CaCl2、CaSO3、CaSO4、CaF2以及未反应的脱硫剂等。
本工艺系统主要由消石灰贮存输送系统、循环流化床脱硫塔、喷水增湿降温系统、返料系统及电气控制系统组成。系统工艺流程见附图。
从炉窑出口烟气温度约100℃左右，从底部进入脱硫塔，烟气通过脱硫塔喉部加速，进入循环流化床体，物料在塔内产生激烈的湍动与混合，充分接触，在上升的过程中，不断形成聚团物向下返回，而聚团物在激烈湍动中又不断解体重新被气流提升，使得气固间的滑移速度高达单颗粒滑移速度的数十倍。这样的循环流化床内气固两相流机制，极大地强化了气固间的传质与传热，为实现高脱硫率提供了保证。
在脱硫塔喉部以上设喷水雾化装置，喷入雾化水以降低脱硫塔内的烟温，使烟温降至高于烟气露点20℃左右，从而使得SO2与Ca(OH)2的反应转化为可以瞬间完成的离子型反应。脱硫剂、循环脱硫灰在喉部以上的塔内进行第二步的充分反应，生成副产物CaSO3·1/2H2O，同时与SO3、HF和HCl反应生成相应的副产物CaSO4·1/2H2O、CaF2、CaCl2·Ca(OH)2·2H2O等。
烟气在上升过程中，颗粒一部分随烟气被带出脱硫塔，一部分因自重重新回流到循环流化床内，进一步增加了流化床的床层颗粒浓度和延长脱硫剂的反应时间，从而有效地保证了脱硫效率。
喷入塔内用于降低烟气温度的工艺水，通过以激烈湍动的、拥有巨大表面积的颗粒作为载体，在塔内得到充分蒸发，保证了进入后续除尘器中的烟气和灰具有良好的干燥性和流动性。
由于SO3、HF和HCl等酸性气体几乎全部得以去除，加上排烟温度始终控制在高于露点温度20℃以上，因此烟气不需要再加热，同时整个系统也无须任何防腐处理。
净化后的含尘烟气从脱硫塔顶部排出，进入布袋除尘器，再通过现有锅炉引风机排入主烟道。经静电除尘器捕集下来的固体颗粒，通过静电除尘器下的返料循环系统返回脱硫塔继续参加反应，多余的少量脱硫灰经排灰系统排出。
2.1工艺特点
本工艺通过独特的结构设计和物料控制，使得脱硫塔中的物料密度很大，传热传质条件好，加上脱硫剂在床内多次循环，其利用率很高，整个系统的脱硫效率也得到提高。
循环脱硫塔烟气脱硫工艺有其独特的优点：
u 脱硫效率高，适应范围广；
u 脱硫剂利用率高；
u 占地小，运行维护费用低；
u 启停方便，负荷跟踪特性好；
u 无污水排放，无二次污染；
u 可完全脱除SO3、氯化物和氟化物等酸性气体，对烟道及烟囱无腐蚀。
我公司采用的循环流化床烟气脱硫技术，与传统干法脱硫技术相比，具有如下的独特优点：
1) 设备使用寿命长、维护量小
塔内完全没有任何运动部件和支撑杆件，操作气速合理，塔内磨损小，没有堆积死角，设备使用寿命长、检修方便。
2) 烟气、物料、水在剧烈的掺混升降运动中接触时间长、接触充分，脱硫效率高
由于设计选择最佳的操作气速，使得气固两相流在脱硫塔内的滑移速度最大，脱硫反应区床层密度高，颗粒在脱硫塔内单程的平均停留时间长，烟气在塔内的气固接触时间高达6秒以上，使得脱硫塔内的气固混合、传质、传热更加充分，优化了脱硫反应效果，从而保证了达到较高的脱硫效率。
3) 控制简单
工艺控制过程主要通过脱硫剂给料量控制、脱硫烟温控制、循环灰量控制三个回路实现，这三个回路相互独立，互不影响。
脱硫剂给料量控制
根据脱硫脱硫塔入口和出口烟气中SO2和O2浓度控制消石灰粉的给料量，以确保烟囱排烟中SO2的排放值达到标准。
循环灰量控制
干法脱硫塔内的固/气比或固体颗粒浓度是保证其良好运行的重要参数。沿床高度的固/气比可以通过沿床高度底部和顶部的压差△P来表示。固/气比越大，表示固体颗粒浓度越大，因而床的压力损失越大。根据沿床高度底部和顶部的压差△P来控制反应器进口的回灰量，将△P控制在一定范围内，从而保证床内必需的固/气比，使反应器始终处于良好的运行工况。△P的最大值由锅炉引风机所能克服的最大阻力和静电除尘器的除尘效率所决定。
脱硫烟温控制
根据脱硫塔顶部处的烟气温度直接控制反应器底部的喷水量。以确保反应器内的温度处于最佳反应温度范围内。喷水量的调节方法一般采用回水调节阀，通过调节回流水压来调节喷水量。
4) 单塔处理能力大，已有大型化的应用业绩
为克服单个大文丘里喷嘴的缺点，以便适于处理大烟气量，我公司设计了一种入口为多个文丘里喷嘴的脱硫塔，通过采用一个塔内配置7个文丘里管的结构，单塔理论上最高可处理2.5×106Nm3/h的烟气。配置多个文丘里单塔流化床系统已在250MW燃煤机组得到成功运行。其优点不仅可增大单塔的处理烟气量，而且可减少单个喷嘴的高度和自由射流区的长高，由于在自由射流区内颗粒物的含量较低，减少其长度，可增大有效反应空间；使烟气与固体颗粒物的混合得到加强。
5) 采用计算机直接模拟底部进气结构，保证了脱硫塔入口气流分布均匀
为了适应处理大烟气量，必须采用一塔多个文丘里喷嘴结构的脱硫塔，还必须使进入塔内的烟气流场分布较为均匀，否则因各个喷嘴流速差异较大，可能导致固体颗粒物从某个喷嘴向下滑落。
为了解决布气不均匀造成塔内形成不均匀的固体颗粒分布的问题，我公司采用了直接数值模拟的蒙特卡洛方法（DSMC）对循环流化床内的气固两相流动进行直接模拟。通过计算机全尺寸直接模拟，来确定脱硫塔底部进气结构，从而保证了脱硫塔入口气流分布均匀。
6) 无须防腐
脱硫塔内具有优良的传质传热条件，使塔内的水分迅速蒸发，并且可脱除几乎全部的SO3、HCl、HF等酸性气体，烟气温度高于露点20℃以上，可确保脱硫塔及其下游设备不会产生腐蚀。
7) 良好的入口烟气二氧化硫浓度变化适应性
当煤的含硫量或要求的脱硫效率发生变化时，无需增加任何工艺设备，仅需调节脱硫剂的耗量便可以满足更高的脱硫率的要求。
2.2实用性与可操作性
2.2.1可实现的脱硫效率和运行可靠性
由于脱硫剂在脱硫塔内多次循环，使得脱硫剂与烟气的接触时间长达30多分钟，从而大大提高了脱硫剂的利用率和脱硫效率。目前我公司已投入使用的工程及商业运行业绩证明，对于烟气循环流化床干法脱硫工艺，在Ca/S=1.1－1.3时，脱硫效率可达到90%以上，而工程基本投资和运行费用均远远低于传统的湿法工艺。对于本工程现有锅炉的烟气脱硫工程，本工艺完全能满足未来SO2控制的要求，并可放宽对燃煤煤质（含硫率）的要求。
2.2.2脱硫剂的可获得性
本工艺可采用生石灰（CaO）、消石灰（Ca(OH)2）作为脱硫剂，来源广泛，价格低廉。如果当地有化工厂产生的电石渣废料，也可采用电石渣作为脱硫剂，能够达到以废治废的目的。一般电石渣废料可以免费获得，能够极大降低运行费用。
2.3粉煤灰及脱硫产物处置
进入脱硫系统的烟气所携带的飞灰，与脱硫副产品形成混合物，主要成分是CaSO4、CaSO3及CaCO3、CaO、Ca(OH)2和粉煤灰。产生的脱硫副产品均呈干粉状。
除尘器下的排灰绝大部分由返料系统返回脱硫塔，一部分脱硫灰混和飞灰一起送入厂内公用灰库或灰渣场。
2.4污染防治
CFB-FGD工艺在脱硫过程中不产生废水，脱硫产物不分解，无二次污染。
2.5场地布置
根据现场情况，本方案将拆除现有水膜除尘器，新建脱硫塔及静电除尘器。详见“平里面布置图”。

第三章 设计原则
3.1性能指标
满足现期国家环保政策对烟气污染物排放控制的要求，具有较高二氧化硫脱除效率。脱硫系统投入使用后，在现阶段考虑运行经济性的同时，满足污染物排放指标能够达到国家预期更高的标准要求。
3.2安全稳定性
能够适应锅炉运行时负荷波动，在满足用户生产的同时，烟气脱硫系统工作正常。
脱硫系统能够连续可靠、安全运行，主系统投用率达到90％以上，主体设备具有十五年以上使用寿命。
即便脱硫系统出现故障，可采用停运脱硫系统，空塔运行，以确保锅炉供热机组的正常运行。
同时，在施工组织上保证不影响现有系统的正常运行。
3.3经济性
系统的运行具有良好的经济性，综合考虑建设方降低初期投资和运行费用的需求。
保证脱硫剂在当地易采购，运、储简便。按脱硫剂的品位，设计储运系统，保证相应的运输输送条件。
3.4综合利用
脱硫副产物可以考虑的综合利用途径如下：
（1） 可直接制作噪音吸声板；
（2） 可作为建材行业灰渣砖制备原料；
（3） 可用作水泥添加剂；
（4） 由于脱硫渣含灰量低，密实度高，可用于道路基础底料。
（5） 可用于盐碱地的土壤改造。
3.5操作自控
本项目均采用系统工艺自动控制和物料自动投加及各系统故障报警，具备相当的自动控制水平，方便运行人员操作。
3.6生产及人员管理
脱硫除尘系统的运行管理与现行管理体制有良好的衔接，系统运行管理人员每班仅需要一名，可采用现有锅炉系统运行管理人员兼职。
第四章 技术方案
4.1工艺化学原理
烟气循环流化床脱硫工艺是将加入脱硫塔的Ca(OH)2粉末与烟气中的SO2及烟气中的其他成分如SO3、HCl、HF等酸性气体充分接触混合，脱硫塔入口处喷入的雾化水一方面降低烟气温度，保证最佳反应条件，另一方面在Ca(OH)2粒子的表面形成液相，使得在酸碱两性物质混合的脱硫塔内，反应能够充分、快速的进行。
在脱硫塔内，Ca(OH)2粉末、烟气及雾化后的水分，在流化状态下充分混合，并通过Ca(OH)2粉末的多次再循环，使得床内参加反应的Ca(OH)2量远远大于新投加的Ca(OH)2量，即实际反应的Ca/S比远远大于表观Ca/S比，从而使SO2、SO3等酸性气体能被较充分地吸收，实现高效脱硫和脱硫剂的高效利用。
脱硫产物主要由飞灰、CaSO3、CaSO4和少量未反应的Ca(OH)2、CaO等组成，可用于筑路或矿井填埋等用途材料，不需特别处理，无二次污染。
脱硫剂由封闭罐装车运送到脱硫系统处，通过封闭罐车的气力输送设备，将脱硫剂送至脱硫剂储仓内，供脱硫使用。
如采用消石灰粉，其技术要求如下：
脱硫剂纯度：Ca(OH)2>90%；
颗粒度：>200目；
含水率：<5%。
如果当地有化工厂产生的电石渣废料，也可采用电石渣作为脱硫剂，或者两种脱硫剂同时使用。一般电石渣废料可以免费获得，能够极大降低运行费用，只需增加一套浆液投加系统即可。
4.2工艺流程
本工艺以循环流化床原理为基础，通过脱硫剂的多次再循环，延长脱硫剂与烟气的接触时间，大大提高了脱硫剂的利用率。能在较低的钙硫比（Ca/S＝1.1－1.3）情况下达到90%以上的脱硫效率。
工艺系统由脱硫塔、脱硫后除尘器、脱硫剂投加系统、脱硫灰循环系统、工艺水系统、中压风系统以及控制系统等组成。由锅炉空预器而来的烟气经脱硫塔下部进入脱硫塔，与脱硫剂颗粒及雾化后的工艺水充分混合，HCl、HF、SO2、SO3和其他有害气体与消石灰反应，生成CaCl2·2H2O、CaF、2CaSO3·1/2H2O、CaSO4·2H2O和CaCO3。反应产物由烟气从脱硫塔上部带出，经除尘器分离。经除尘器分离出的物料绝大部分被送回脱硫塔循环反应，以延长脱硫剂的作用时间，提高利用效率。
4.2.1烟气流程
锅炉烟气由空预器出口从脱硫塔底部的文丘里管状入口段进入脱硫塔，在此处烟气被加速并均匀分布在脱硫塔中，同时在此处加入适量的脱硫剂。
脱硫塔内气固两相间相互运动剧烈，混合均匀，烟气中的SO2与脱硫剂的反应进行得很快，烟气中的大部分SO2及其它酸性气体被脱除。
经脱硫后的烟气携带脱硫产物、干灰及未反应的脱硫剂，由脱硫塔上部出口流出，进入塔后布袋除尘器，除尘后进入引风机。现有锅炉引风机无需改造。
4.2.2脱硫剂流程
脱硫剂干粉由密封罐车或袋装干粉，气动或人工直接输送至脱硫剂加料仓，根据进出口烟气中二氧化硫含量及锅炉负荷等参数，通过变频投加系统计量加入，与烟气中的二氧化硫和雾化后的工艺水进行反应。未反应的脱硫剂和脱硫产物及干灰一起从脱硫塔出口由烟气带出，进入除尘器。本项目预沉降室及布袋除尘器除下的未反应的脱硫剂和脱硫灰经脱硫灰循环系统输送至脱硫塔，或经现有排灰方式进行脱硫灰外排。
4.2.3脱硫灰流程
除尘器除下的脱硫灰，除经中间灰仓返回脱硫塔循环使用的部分外，剩余的脱硫灰由原有刮板除灰系统输送至灰库。
4.2.4工艺水流程
工艺水由厂区供水管网接入，通过工艺水泵送往脱硫塔，经两相流雾化喷枪进行充分雾化后，参与脱硫塔内脱硫反应，工艺水输送流量由电动流量控制阀根据脱硫塔内烟气温度自动控制。喷入脱硫塔的工艺水由于雾化充分，瞬间即可参与脱硫反应完毕，并被高温烟气迅速蒸发干燥。
4.2.5压缩空气流程
压缩空气可用压力：0.7Mpa，用于雾化喷嘴用气；流化风压力0.6Mpa，用于消石灰加料仓仓底流化。
4.3工艺控制方案
根据工艺流程的要求，本项目采用PLC来实现对整个脱硫除尘系统的自动控制。可在现有锅炉的PLC控制系统基础上进行扩展改造，并可在锅炉操作室内独立设置脱硫除尘操作员站。操作人员可通过电脑屏幕显示的系统实时工况数据，对脱硫除尘系统进行监控和操作，也可对异常工况和突发事故实施紧急处置。
4.3.1控制系统
4.3.1.1处理器模件
系统的控制系统其处理器单元应冗余配置。每台处理器模件中的CPU的负荷率小于40%。
处理器模件清晰地标明各元器件，并带有LED自诊断显示。
数据通讯总线故障时，处理器模件能继续运行，且与系统均有接口。
发生系统电源故障后，一旦处理器模件重新受电，所有基本控制回路均可恢复到合适状态。
4.3.1.2 I/O处理系统
I/O处理系统能完成扫描、数据整定、数字化输入和输出、线性化、热电偶冷端补偿、过程点质量判断、工程单位换算等功能。
具备热电偶、热电阻及4～20mA信号的开路和短路以及输入信号超出工艺可能范围的检查功能，且这一功能可在每次扫描过程中完成。
所有接点输入模件都有防抖动滤波处理。
每8个模拟量输入点有不少于一个单独的A/D转换器，每一个模拟量输出点有一个单独的D/A转换器，每一路热电阻输入有单独的桥路。对每个模拟量输出信号及外部供电的模拟量输入信号采取电隔离。此外，所有输入通道、输出通道及其工作电源，均相互隔离。
在整个运行环境温度范围内，脱硫除尘系统控制系统精确度满足如下要求：模拟量输入信号±0.1%，模拟量输出信号±0.25%。
I/O类型：包括模拟量输入、模拟量输出、数字量输入、数字量输出、RTD等。每块模件输入通道不超过16点。
4.3.1.3系统扩展
系统提供下列备用余量，以供系统以后扩展需要：
（1） 各功能子系统中每种类型I/O测点都应有10%的备用量，用于现场修改和设计疏漏；
（2） 每个机柜内应有10％的模件插槽备用量。该备用插槽应配置必要的硬件，保证今后插入模件就能投入运行；
（3） 40%电源余量。
4.3.1.4远程数据通讯系统
远程数据通讯系统是连接脱硫除尘控制系统的主控制器与机组DCS的通讯总线。挂在数据总线上的脱硫除尘系统控制站，都能接收数据通讯总线上的数据，并可向数据总线上发送数据。
4.3.1.5数据采集功能
数据采集功能可连续采集和处理所有与脱硫除尘系统有关的工艺参数测点信号及设备状态信号，及时向操作人员提供有关的运行信息，实现脱硫系统安全经济运行。
4.3.1.6顺序控制功能
顺序控制功能用于启动/停止系统子组项及功能组项。一个子组项被定义为脱硫除尘系统的某个设备组，一个功能组项被定义为脱硫除尘系统的某（几个）工艺系统的设备组。
所设计的子组级及功能组级程控可进行自动顺序操作，目的是为了在系统启、停时减少操作人员的常规操作。在可能的情况下，各单个设备、子组项及功能组项的启、停应能独立进行。
保护和闭锁功能总是有效的，设计成无法由控制室人工切除。通过联锁、联跳和保护跳闸功能来保证被保护设备的安全。
4.3.1.7模拟量控制系统
（1） 脱硫剂投加量控制
根据脱硫塔入口和出口烟气中SO2和O2浓度控制消石灰粉的给料量，以确保排放烟气中SO2的浓度达到环保标准。
（2） 循环灰量控制
循环流化床内的固/气比或固体颗粒浓度是保证其良好运行的重要参数。沿床高度的固/气比可以通过沿床高度底部和顶部的压差△P来表示。固/气比越大，表示固体颗粒浓度越大，因而床的压力损失越大。根据沿床高度底部和顶部的压差△P来控制反应器进口的回灰量，将△P控制在一定范围内，从而保证床内必需的固/气比，使反应器始终处于良好的运行工况。
（3） 脱硫烟温控制
根据脱硫塔顶部的烟气温度直接控制工艺水量，以确保脱硫塔内的温度处于最佳反应温度范围内。
4.3.1.8运行环境
系统能在电子噪声、射频干扰及振动都很大的现场环境中连续运行，且不降低系统的性能。
系统能在环境温度0～40℃，相对湿度10～95%（不结露）的环境中连续运行。
4.3.2常规仪表和控制设备
常规仪表和控制设备包括工艺过程所需的热电阻、变送器、物位计、电磁流量变送器、就地仪表箱、就地电源箱等。
（1） 流量测量元件
每个流量测量元件的设计在最大流量时产生额定的差压。
（2） 温度测量元件
温度测点采用Pt100热电阻（IEC标准），其最低精度在所测量的温度全量程范围±0.5%。
（3） 压力表
压力表具有下列性能：
精度：全量程的±1.5%
再现性：全量程的±0.25%
温漂：每30℃为全量程的±1%
（4） 压力和差压变送器
变送器为智能型且具有固态电子线路，并为二线制设计，使其供电和信号传输可在同一对线上完成。
变送器可输出一个与所测变量成比例的电气量信号，其0~100%校准量程对应4~20mA。
变送器易于调零和调量程，调零和量程迁移（迁移机构）在0~100%的量程范围应可调，并提供整体实验插口，以便连接电气试验设备。
压力保护的超限量在设计全量程的50%以上，变送器能够承受这个超压而精度不受影响。
与液体相接触的材料同被测介质相匹配，可防止腐蚀或剥落。
变送器因温度而造成的漂移，每40℃不大于调整范围的0.5%。
在一年内，变送器随时间的漂移不大于调整范围的0.25%。
除悬浮式外的所有变送器均安装托架。
对于差压变送器作为一次元件的流量测量系统，包括有足够量程的差压变送器，可提供足够准确的流量信号，用于启动和低负荷阶段的自动控制和手动遥控。
变送器的性能不低于以下指标：
精度：校准量程的±0.25%，包括线性、迟滞性和再现性的综合影响；
线性：校准量程的±0.1%；
再现性：校准量程的±0.05%；
变送器可在负载阻抗高达至少1KΩ时正确运行。
（5） 过程动作开关
每个开关有用于报警、联锁和/或指示提供安全而可靠的电气触点，设定点根据过程要求选择现场可调型。
所有开关在可能时有二对常开、二对常闭的触点。每对触点为瞬动干式触点型，触点容量满足回路负载的需要。
所有开关在所指定的设定点动作，其准确性应为调节范围的±0.5%，这个精度包括诸如迟滞和线性等一切误差源，所有开关在其调节范围的±0.25%内应有再现性。
所有开关均有刻度指示，其设定值可在全量程内充分可调。
（6） 执行器
执行器的输出功率可克服阀门/挡板在最大差压时产生的力或力矩，并有一定裕度。
气动执行机构基本误差小于1.5%额定行程，气源压力450~600kPa，行程开关的接点为DPDT，其容量为220VAC 5A 或110VDC 1A。外壳防护等级不低于IP43。另外配有三断自锁保位装置。
电动执行机构装有力矩开关和限位开关，这些开关具有二付常开触点及二付常闭触点（DPDT），其容量满足回路负载的要求。
4.3.3热工电源系统
脱硫除尘的控制系统接受两路完全独立的交流220V±10%，50HZ±1HZ单相电源。配置足够容量的不间断电源（UPS），提供PLC电源模件并负责对这两路电源设置自动切换装置和回路保护设备，并用这两路电源在机柜内馈电。该电源分配柜可同时给整个脱硫系统的220VAC用电对象配电。
机柜内直流电源都具有至少40%的备用容量和适当的电压，能满足设备负载的要求。
4.4供货范围
全部设备和钢结构以及连接件（例如：法兰、配套法兰、垫圈、螺栓、焊接、螺钉等）都在供货和服务范围之内。
4.4.1烟气
进口：锅炉空预器出口。
出口：现有布袋除尘器入口。
4.4.2脱硫剂
进口：脱硫剂加料仓进口。
出口：脱硫岛内部。
4.4.2工艺水
进口：脱硫除尘系统外1m。
出口：工艺用户。
4.4.3压缩空气及流化风
进口：脱硫除尘系统外1m。
出口：工艺用户。
4.4.4电气
我方负责电源柜的设计和供货，业主负责引入电源。
4.4.5仪控
我方负责一次仪表及控制系统的供货。
第五章 工艺参数
性能和设计数据
单位
数据
1 一般数据

1.1 脱硫除尘系统总压力损失
Pa
≤1300
其中：脱硫塔
Pa
≤1100
脱硫塔Φ1700/H13000

烟道
Pa
≤200
1.2 烟气中SO2含量
t/h
0.059
1.3 脱硫剂摩尔比Ca/S
mol/mol
≤1.5
1.4 SO2脱除效率
%
≥90%
1.5 除尘器出口SO2排放浓度
mg/Nm3
≤200
1.6 除尘器出口粉尘浓度
mg/Nm3
≤80
1.7 除尘器出口烟气温度
℃
≥75
2 预计消耗（锅炉连续满负荷出力）

---消石灰粉（规定品质）
t/h
≤0.128
---工业水（规定品质）
m3/h
≤0.374
---电力（BMCR工况设备耗电量）
kWh
≤20

第六章 施工组织
6.1组织机构
在工程中成立项目部，实行项目经理负责制，项目部是我公司的派出机构，在本工程中代表公司行使职能。
6.2施工方案
安装、调试总的要求：土建、安装、调试工程严格执行国家和行业现行规范和标准。
6.2.1施工重点
（1） 施工过程中，重点考虑因设备不能及时到货，而影响施工进度所采取的临时措施和需要做的工作。
（2） 施工中以脱硫塔为主线，其他工作围绕其进行。
（3） 施工过程中针对运行过程中易发生的质量问题进行预防预控。
（4） 脱硫塔施工采用正装法，将塔内设备逐步安装完善。
（5） 根据专业组织设计制定的安装场地，统一规划设备组合吊装位置和设备堆放场地。合理安排设备进厂顺序，对精度要求较高的设备入库保管，露天堆放的设备、材料整齐有序且有防雨措施，保持现场文明施工，加强成品保护。
6.2.2施工前准备
（1） 认真审查和熟悉图纸，了解设计意图，对脱硫塔体进行二次设计；掌握技术要求和各项技术指标，明确施工范围及结构类型；结合组合厂条件和施工机械，制定质量保证体系、编制施工工艺（工序交接、装配顺序、焊接方法等），保证产品制作质量和满足工艺要求，采用先进技术和设备，达到降低成本、缩短工期的目的。
（2） 编制施工组织机构和组织所需劳力，并进行上岗前培训。根据现场机械布置，制定合理的机械台班使用计划。
（3） 制定质量保证体系及质量保证体系的贯彻实施。
（4） 场地布置与平台搭设，平台搭设主要有：钢结构组合平台。
（5） 根据施工工艺流程和加工配置品的规格尺寸，指定合理的运输计划；同时提出材料采购清单，尽可能采用定尺板材和型材。
6.2.3力能布置
（1） 根据施工特点，以设备安装、施工管理为重点围绕其进行人员安排，根据项目部整体安排进行调整，不耽误总体施工进度。
（2） 工程中使用的对讲机或无线电话等通信设备自备。
6.3工期安排
本项目工程实施包括设计、采购、施工、调试等阶段，综合各个阶段的工作性质，通过合理安排，全部施工的有效工期可控制在90个工作日内。
第七章 投资概算
序号
名称
数量
单位
单价(万元)
备注
1
脱硫系统
1
套
￥ 8.20

2
烟道及支架
1
宗
￥ 0.80

3
布袋除尘器改造
1
套
￥ 1.50

4
脱硫剂投加系统
1
套
￥ 4.10

5
返料系统
1
套
￥ 3.40
含中间灰仓
6
工艺水系统
1
套
￥ 5.60
不含空压机系统
7
管道、阀门及管件
1
宗
￥ 7.90

8
钢构件、楼梯平台
1
宗
￥ 2.00

9
保温油漆
1
宗
￥ 3.90

10
电气自控系统
1
套
￥ 25.80
不含在线监测
11
设备运输及安装
1
式
￥ 12.60

12
工程直接费合计：A
￥ 75.8

13
设计费：B=A×5%
￥ 3.79

14
调试费：C=A×5%
￥ 3.79

15
税金：D=(A+B+C)×5.5%
￥ 4.5859

16
工程总投资：E=A+B+C+D
￥ 87.9659
