中央储备粮银川直属库新建储备仓工程 ( II标段 )施工组织设计

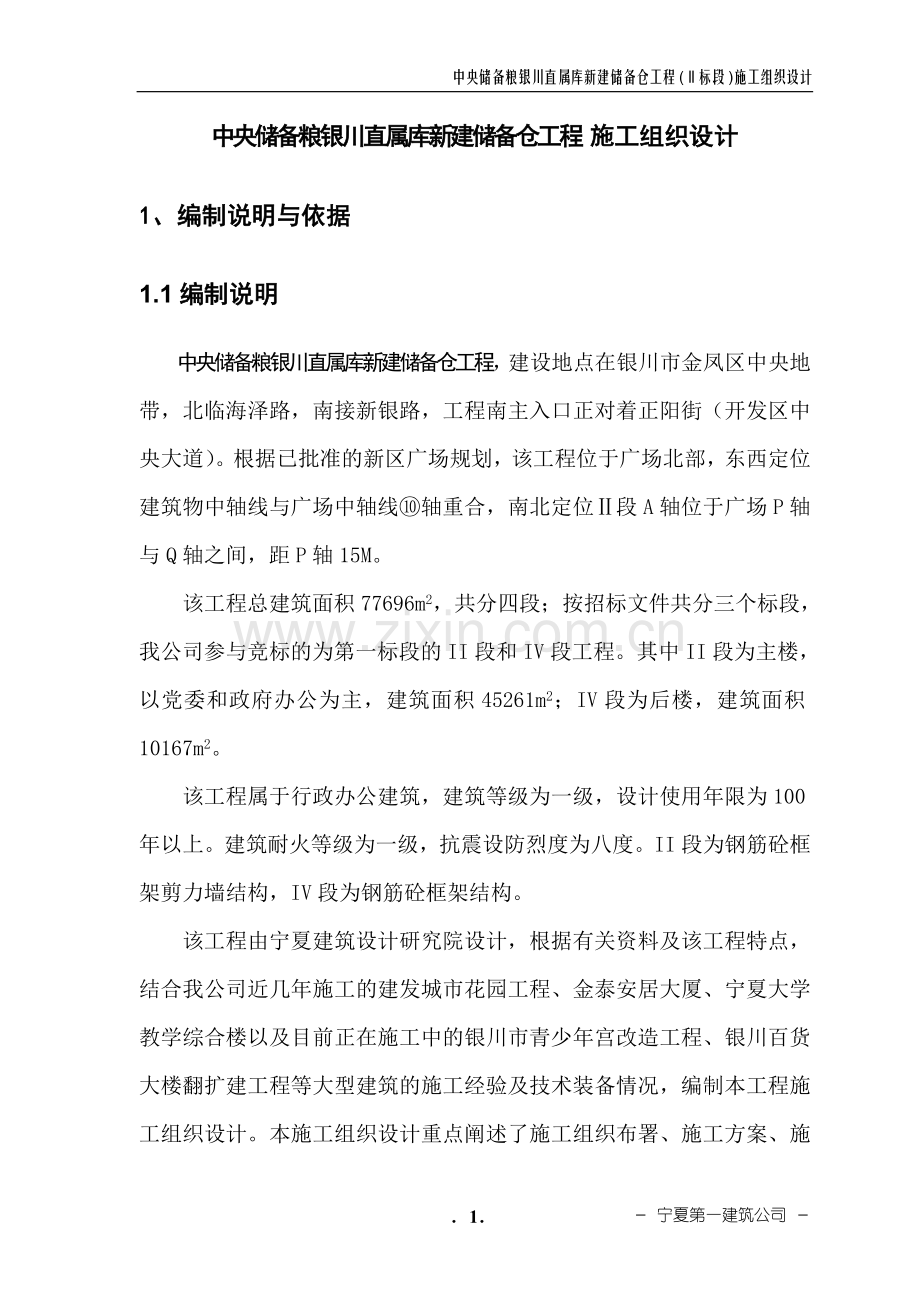

中央储备粮银川直属库新建储备仓工程 施工组织设计
1、 编制说明与依据
1.1编制说明
中央储备粮银川直属库新建储备仓工程，建设地点在银川市金凤区中央地带，北临海泽路，南接新银路，工程南主入口正对着正阳街（开发区中央大道）。根据已批准的新区广场规划，该工程位于广场北部，东西定位建筑物中轴线与广场中轴线⑩轴重合，南北定位Ⅱ段A轴位于广场P轴与Q轴之间，距P轴15M。
该工程总建筑面积77696m2，共分四段；按招标文件共分三个标段，我公司参与竞标的为第一标段的II段和IV段工程。其中II段为主楼，以党委和政府办公为主，建筑面积45261m2；IV段为后楼，建筑面积10167m2。
该工程属于行政办公建筑，建筑等级为一级，设计使用年限为100年以上。建筑耐火等级为一级，抗震设防烈度为八度。II段为钢筋砼框架剪力墙结构，IV段为钢筋砼框架结构。
该工程由宁夏建筑设计研究院设计，根据有关资料及该工程特点，结合我公司近几年施工的建发城市花园工程、金泰安居大厦、宁夏大学教学综合楼以及目前正在施工中的银川市青少年宫改造工程、银川百货大楼翻扩建工程等大型建筑的施工经验及技术装备情况，编制本工程施工组织设计。本施工组织设计重点阐述了施工组织布署、施工方案、施工进度及保证工期、质量安全、文明施工技术措施等相关内容。

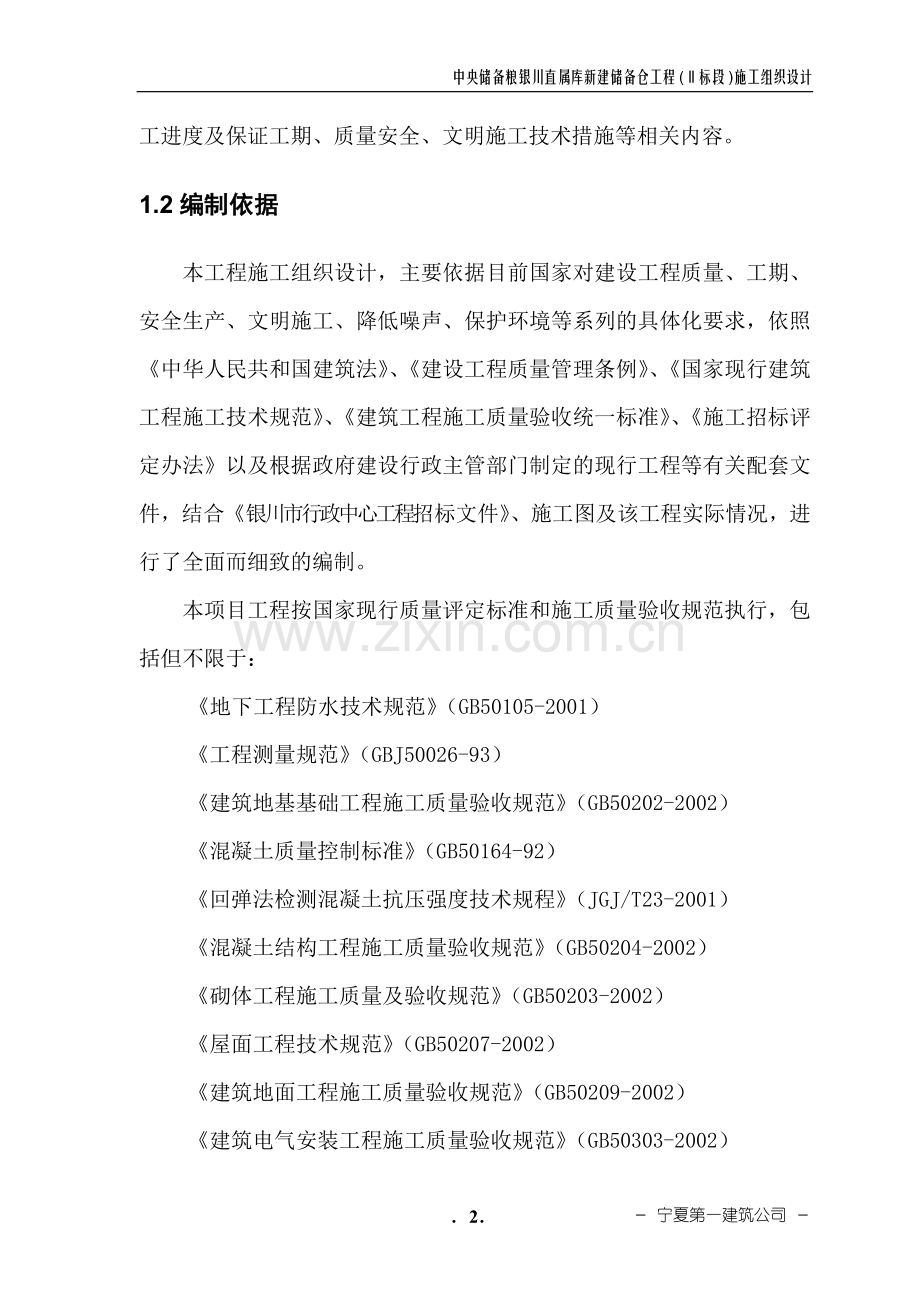

1.2编制依据
本工程施工组织设计，主要依据目前国家对建设工程质量、工期、安全生产、文明施工、降低噪声、保护环境等系列的具体化要求，依照《中华人民共和国建筑法》、《建设工程质量管理条例》、《国家现行建筑工程施工技术规范》、《建筑工程施工质量验收统一标准》、《施工招标评定办法》以及根据政府建设行政主管部门制定的现行工程等有关配套文件，结合《银川市行政中心工程招标文件》、施工图及该工程实际情况，进行了全面而细致的编制。
本项目工程按国家现行质量评定标准和施工质量验收规范执行，包括但不限于：
《地下工程防水技术规范》（GB50105-2001）
《工程测量规范》（GBJ50026-93）
《建筑地基基础工程施工质量验收规范》（GB50202-2002）
《混凝土质量控制标准》（GB50164-92）
《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）
《混凝土结构工程施工质量验收规范》（GB50204-2002）
《砌体工程施工质量及验收规范》（GB50203-2002）
《屋面工程技术规范》（GB50207-2002）
《建筑地面工程施工质量验收规范》（GB50209-2002）
《建筑电气安装工程施工质量验收规范》（GB50303-2002）
《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）
《建筑装饰装修工程质量验收规范》（GB50210-2001）
《钢结构工程施工质量验收规范》（GB50205-2001）
《建筑工程施工质量验收统一标准》（GB50300-2001）
《建筑工程项目管理规范》（GB/T50326-2001）
《建筑工程文件归档整理规范》（GB/T50328-2001）
《建筑施工安全检查标准》（JGJ59-99）
《施工现场临时用电安全技术规程》（JGJ46-88）
《建设工程施工现场供用电安全规范》（GB50194-93）
《建筑施工高处作业安全技术规范》（JGJ80-91）
《高层建筑混凝土结构技术规程》（JGJ3-2002）
《钢筋机械连接通用技术规程》（JGJ107-96）
《钢筋焊接及验收规程》（JGJ18-36）
《宁夏一建质量手册》
《宁夏一建质量体系程序文件》
《宁夏一建质量体系作业性文件汇编》
《宁夏一建质量体系管理办法、规定、制度文件汇编》
2.工程概况
2.1建筑设计
2.1.1 工程II段
II段为主楼，以党委和政府办公为主，建筑面积45261m2，地下1层，层高5.4m，地上16层，层高3.6m，总高度67.9m。
1、设普通地下室，作为设备用房与库房，总长度123.1M，总宽度25.5M，从顶板上至基坑底面总深度7.9M，层高5.4M，建筑面积3142m2。
2、主楼地下室采用花岗石板地面，机房库房采用水泥楼面，内粉均为水泥砂浆作法；主楼办公室、秘书室、会议室均采用铺地砖地面，二层门厅、楼梯均为花岗石板楼面，二层门厅采用纸面石膏板吊顶；Ⅱ段主楼副省级、厅级、副厅级办公室、常委会议室、接见厅、贵宾室、休息厅均为硬实木复合地板，吊顶采用纸面石膏板；卫生间、开水间、清洁间均采用铺地砖楼面。Ⅱ段空调机房、新风机房、强弱电室、配电室、库房均采用水泥楼地面，内墙粉刷为水泥砂浆作法。
3、本工程一层内外墙均采用粘土多孔砖砌筑，一层以上外封闭墙及走道墙均采用加气砼砌块砌筑，内隔墙均采用轻质条板空心墙板。
4、工程主入口采用铜门，其它外门均为铝合金门，内门采用实木门，防火门公共通行处为木质，机房与管道井处为钢质。
5、采用铝合金窗，窗下部设推拉通风窗扇，工程外装饰采用干挂石材及氟碳涂铝合金檐口、隐框幕墙。
2.1.2 工程IV段
IV段为后楼，建筑面积10167m2，一层以餐厅为主，层高4.5m，二层为会议中心，大会议厅层高9m，其它会议室层高6m，总高度16.5m。
1、本工程一层内外墙均采用粘土多孔砖砌筑，一层以上外封闭墙及走道墙均采用加气砼砌块砌筑，内隔墙均采用空心墙板。
2、工程主入口采用铜门，其它外门均为铝合金门，内门采用实木门，防火门公共通行处为木质，机房与管道井处为钢质。
3、采用铝合金窗，窗下部设推拉通风窗扇，工程外装饰采用干挂石材及氟碳涂铝合金檐口、隐框幕墙。
4、Ⅳ段值班室、休息室、更衣室、服务室均采用铺地砖地面，二层门厅、楼梯及雅座、休息廊均为花岗石板楼面，二层门厅采用纸面石膏板吊顶；Ⅳ段备餐间、洗碗消毒间、主食、副食、面食、熟食加工间采用铺地砖地面，吊顶采用铝方板作法；卫生间、开水间、清洁间均采用铺地砖楼面；Ⅳ段餐厅采用花岗石板楼面，大理石内墙面，吊顶采用纸面石膏板。主食、副食、调料库均采用水泥楼地面，内墙粉刷为水泥砂浆作法。
2.2结构设计
2.2.1 工程II段
1、工程II段采用梁式筏板基础，抗震设防类别为乙类，地基基础设计等级为乙级；建筑结构的安全等级为二级。南侧室外大台阶采用Ф500钻孔灌注桩基础，桩长12米，单桩承载力600KN。
2、本建筑物采用框架剪力墙结构，设计使用年限50年，建筑物环境类别为一类。
3、建筑抗震设防烈度为八度；设计地震分组为第一组；设计基本地震加速度值0.2g；建筑场地类别为二类。结构抗震等级中抗震墙为一级，抗震墙底部加强部位高度在10.80米以下；框架抗震等级为一级。
4、材料设计：
1） 钢筋:工程设计采用HPB235、HRB335及HRB400级钢筋。钢材材质要求:HRB400级和HRB335级钢筋见《钢筋砼用热轧带肋钢筋》GB1499，HPB235级钢筋见《钢筋砼用热轧光园钢筋》GB13013。
2）砼强度等级：垫层C10，地下室底板、外墙、顶板C40，地下室框架柱及剪力墙C50；工程梁、板、柱、剪力墙强度见下表：
构 件
梁、板
柱 剪力墙（包括连梁）
楼 梯
其它构件
标高范围

16.2米以下
16.2～25.2米
25.2～36.2米
36.2米以上
后施工时

强度等级
C35
C50
C45
C40
C35
C25
C25
3）砼抗渗等级：地下室底板、外墙及顶板为0.8MPa；水池、水箱、集水坑为1.2Mpa。
4）砌体及砂浆强度等级：
±0.00以下毛石MU30，MU10烧结普通砖，水泥砂浆为M10；±0.00以上，一层为MU10烧结粘土多孔砖，混合砂浆为M5；二层及二层以上外封闭及内走道墙均采用MU5砼空心砌块（容重小于850Kg/m3），混合砂浆M5；内隔墙均采用空心墙板。
5、纵向受力钢筋的砼保护层，锚固长度和连接:
1）纵向受力钢筋砼保护层最小厚度（mm）
环境
条件
板、墙、壳
梁
柱
≤C20
C25-C45
≥50
≤C20
C25-C45
≥50
≤C20
C25-C45
≥50
一
20
15
15
30
25
25
30
30
30
二
a
--
20
20
--
30
30
--
30
30
b
--
25
20
--
35
30
--
35
30
三
--
30
25
--
40
35
--
40
35
2）纵向受力钢筋的最小锚固长度；
钢筋等级
一、二级抗震（LaE）
三级抗震（LaE）
四级抗震同非抗震设计（La）
C20
C25
C30
C35
≥C40
C20
C25
C30
C35
≥C40
C20
C25
C30
C35
≥C40
HPB235
36d
31d
28d
26d
23d
33d
29d
24d
24d
21d
31d
27d
24d
22d
20d
HRB335
45d
39d
35d
31d
29d
41d
35d
29d
29d
27d
39d
34d
30d
27d
25d
HRB400
53d
46d
42d
38d
35d
49d
42d
35d
35d
32d
46d
40d
36d
33d
30d
3）纵向受力钢筋的最小搭接长度施工。
a．纵向受拉钢筋绑扎搭接头的搭接长度应根据位于同一连接区段内的钢筋搭接接头面积百分率按下式计算：抗震设计时；非抗震设计时；
纵向钢筋搭接接头面积百分率（%）
≤35
50
100
纵向钢筋搭接长度修正系统
1.2
1.4
1.6
b．纵向受压钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内的钢筋搭接接头面积百分率按下式计算：抗震设计时LE=0.7LLE，且≥300mm，非抗震设计时LL'=0.7LL,且≥250mm。
4)纵向受力钢筋的连接:
a.钢筋连接可分为两类：绑扎搭接和机械连接或焊接；
b．位于同一连接区段内的钢筋接头面积百分率按下表执行:
构件类型
绑 扎 搭 接
机 械 连 接
焊 接 连 接
受拉区
受压区
受拉区
受压区
受拉区
受压区
梁、板及墙
不宜>25%
不宜>50%
不宜>50%

不宜>50%

柱及暗柱
不宜>50%
不宜>50%
不宜>50%

不宜>50%

6、工程主体结构超长无缝设计
1）工程主体结构全长123米,不设永久缝，在主楼中部设两条后浇缝；水平混凝土构件中掺加聚丙烯纤维（杜拉纤维）。
2）在工程一层、二层、十五层、十七层设控制混凝土裂缝的预应力钢筋。工程框架水平构件的室外露明部分作50厚保温砂浆，以减少主体结构温度变形。
7、为减轻工程结构自重，增强楼板使用功能，增加楼板刚度，主楼楼板设计为300mm厚现浇空心板，空心率为33％，采用预埋Ф180mm金属波纹管成孔。
2.2.2 工程IV段
1、工程IV段采用预制桩基础，抗震设防类别为丙类，地基基础设计等级为乙级；建筑结构的安全等级为二级。
2、本建筑物采用框架结构，设计使用年限及建筑物环境类别均与II段相同。
3、建筑抗震设防及建筑场地类别均与II段相同，框架抗震等级为二级。
4、材料设计：
1）钢筋设计与II段相同。
2）砼强度等级：垫层C10，承台、基础梁C30，梁、板、柱：一层～三层柱C35；一层梁、板C35、二～三层梁板C30，构造柱、过梁C20。
3）砌体及砂浆强度等级：±0.00以下毛石MU30，MU10烧结普通砖，水泥砂浆为M10，±0.00以上，一层为MU10烧结多孔砖，混合砂浆为M5；二层及二层以上：MU5烧结空心砌块，混合砂浆M5。
5、纵向受力钢筋的砼保护层，锚固长度和连接与II段相同。
6、工程主体结构采用超长无缝设计，不设永久缝，在主楼中部设两条后浇缝；水平混凝土构件中掺加聚丙烯纤维（杜拉纤维）。在工程一层、二层、三层设控制混凝土裂缝的预应力钢筋。
7、IV段大会议厅屋顶采用钢网架结构。
2.3安装设计
2.3.1 建筑给排水及采暖工程
1、给水工程：本工程水源取自城市管网，由海泽路和新银路供水管网（均为DN500）分别引入给水管以供本区生活及消防用水，供水压力为0.3Mpa，管网在院内形成环网，分为生活给水系统，消火栓给水系统，自动喷水系统，水喷雾灭火系统。
1）生活给水系统，本系统分为两个区分别供给，地下一层至地上四层由城市管网直接供给，为一区，五层至十六层由设在地下室变频恒压给水加压设施供给，为二区，其中五至十层为二区的下区，十一层至十六层为二区上区，为保证五层至十层供水点压力平衡，在地下室采用比例减压阀减压，干管及立管采用钢塑复合管，DN<65时丝接，DN>65时沟槽连结，支管采用PP-R热熔管热熔连结。
2）热水系统：该系统在首长办公室卫生间热水均采用电热水器供给，浴室热水均采用电热水器供给，并在每层均设开水间。
3）消火栓给水系统，室外消防水量30L/S，室内消防水量40L/S，消防水压10Mpa，消火栓给水系统不分区，在地下室消防泵防内设两台消防泵（一备一用）；室内消防用水由地下室蓄水池供给，室外消防用水由室外消火栓给水管网供给。在火灾前十分钟消防用水由设在屋顶水箱间18m3的水箱供给，并在地下一层至九层设置减压稳压设施，同时在室外还设置两台水泵结合器，火灾时向室内供水其管材为焊接管，焊接。
4）自动喷水系统：该系统的灭火等级为中危险I级，竖向不分区，在地下室泵房内设有两台喷淋泵（一备一用）；其中II段设3套湿式报警阀，分5个系统向大楼供水，IV段设1套温式报警阀，分1个系统供喷淋系统。首长休息室均采用客房专用型喷头，火灾初期10分钟消防用水由设于屋顶水箱间消防水箱供给，10分钟以后由喷淋泵供给，同时由室外水泵结合器向室内加供水其管材均采用热浸镀锌钢管，DN≤80为丝接，DN>80采用沟槽连结，严禁采用补心变径。
5）水喷雾系统：该系统设在二段楼地下一层柴油发电机房内，并设有火灾报警联动装置，且在水泵房内设有两台水喷雾泵（一用一备），喷头采用高速喷头，其管材采用热浸镀锌钢管，DN≤80为丝接，DN>80采用沟槽连连结，严禁用补心变径，同时在火灾时由设在室外的三台水泵结合器向室内加压供水。且还采用管网气体灭火系统，灭火剂为七氟丙烷，只设在II段1层信息中心；干粉灭火系统：该系统设在地下室配电室均采用移动式磷酸胺盐干粉灭火器，高压柜室，变压器室均采用推车式磷酸胺盐干粉灭火器。
2、排水工程：
1）室内排水系统： II段、IV段公共卫生间排水设伸顶透气管，IV段公共卫生间排水设伸顶透气管和环形通气管相结合排水，十一层首长卫生间污水在十层汇集，经立管排至室外，地下室卫生间排水设集水坑，通过潜污泵提升排至室外。其管材IV段排水支管采用PVC-U塑料排水管，粘接，其它段排水立管均采用柔性抗震性排水铸铁管，法兰承插连结，连结卫生器具的排水横管，采用PVC—U塑料排水管，塑料管与铸铁管连结时应采用专用配件，横支管与管井内管连接时，墙体部分应设防火圈，潜污泵压力排水管采用焊接管；焊接。
2）雨水排水系统：该系统采用内排水，雨水由雨水斗收集，经管道排至室外，其管材采用柔性抗震排水铸铁管，法兰承插柔性连结。
3、采暖工程：
该系统在Ⅱ段和Ⅳ段（Ⅱ段二层为地热辐射采暖系统，Ⅳ段采暖系统采用同程采暖方式），Ⅱ段采暖系统热负荷为25.2KW，Ⅱ段采暖系统热负荷为515KW，其热媒为低温热水，供水温度为60℃，回水温度为50℃，Ⅱ段采暖管材为：系统干管为焊管，支管非埋地管采用镀锌钢管，丝接，支管埋地管采用交联铝塑管，Ⅳ段采暖管材为焊接DN<32丝接，DN≥32为焊接，其散热器采用铜铝复合ANLS-11型，ANLS-600型散热器，挂装。采暖试验压力II段为1.0Mpa层，IV为0.6Mpa。
2.3.2 建筑通风、空调工程
1、通风工程：该工程包括，通风系统，加压送风系统及排烟系统。
1）通风系统：本系统I段地下室一层库房及设备用房设机械送风和排风，同时排系统火灾时兼做排烟系统，IV段餐厅，厨房会议室，电梯机房设机械排风系统，卫生间采用机械排风，在多个卫生间吊顶设卫生间通风器；
2）加压送风系统及排烟系统：该系统II段楼梯间及消防电梯前室设独立的加压送风系统；楼梯间每隔二层设自垂百页送风口，消防电梯前室每层设一个常闭自动防火送风口，火灾时自动开启火灾层及上下二层的常闭送风口，并与加压送风机连锁，II段地下室及一至十六层走廊设计机械排烟系统，复层按防火分区设置，排烟口平时常闭，火灾时自动打开火灾层排烟风口，开启排烟风机，排烟风口与排烟风机联锁。
2、空调工程：
该系统所需的冷媒、热煤由设在地下一层的冷水机机组和热交换器提供。热源由城市集中供热供给，综合办公楼II段空调房间采用风机管加新风系统，其它房间均采用风机盘管和新风系统，空调水系统分为高、低压两个系统，II段一至八层及办公楼、为低区系统，主楼九十层为高区系统，风机盘管水系统复层采用同程系统。其管材为DN<100为焊接，DN≥100为无逢管，冷凝管为镀锌管，DN≤32为丝接，DN>32为焊接。
3、冷冻站系统安装
冷冻站设于II段底下室该系统设3台离心式冷水机组，3台板式换热器，向系统提供冷热媒且辅助4台循环泵、6台冷却塔、4台冷冻循环泵组成冷冻、冷却循环系统。
2.3.3 建筑电气工程（强电部分）
建筑电气由高低压供配电系统，电气照明系统、动力系统及防雷与接地系统。
1．高低压供电系统：采用两路10KV双电源供电，一用一备，备用电源自动投入，低压设三台干式变压器，每台为1600KVA，其中一台为负担全楼空调负荷，仅夏季投入，另外两台1600KVA干式变压器负担全楼的其它负荷，分列运行，互为备用，为保证供电的可靠性，另设一台1000KW的柴油机组，主要负担全楼的一类负荷。
2．电气照明、动力系统：电气照明系统包括正常照明，应急照明两部分，各办公室采用高效节能的荧光灯，机房、泵房对照明高度要求不高的房间采用白炽灯，其它部位等二次装修后选用灯型。照明电源线采用BV型塑料绝缘线穿JDG25管。
3．防雷接地系统:本工程的二类防雷设施，采用共用接地方式为TN-S系统，接地电阻不大于1欧姆。
2.3.4智能建筑（弱电部分）
智能建筑（弱电部分）主要由火灾自动报警与联动控制系统，火警电话系统、火灾广播系统、有线电视系统、综合布线系统、楼宇自控系统、办公自动化系统、综合管理保安系统。
1、火灾自动报警与联动控制系统：
该系统由区域系统和控制中心组成，区域系统包括：识别火灾部位的楼层显示器，感烟、感温火灾探测器，手动报警按钮，火灾广播，火警电话以及联动控制模块组成，控制中心由集中报警控制器，消防联动控制柜，火灾事故广播，火警电话控制柜，CRT显示系统，直流备用电源等组成。
2、火灾电话、火灾广播系统：本工程选用40门电话主机，工程现场全部为插塞式电话插座，另外在地下室电气值班室、水泵房、十四层电梯机房等主要功能房间均专门设置一部与消防电话在总机的直通电话，火灾广播系统平时做公共广播和背景音乐播放，火灾时可按要求自动或手动强行切断有关层的背景音乐的播放，而转入消防广播，进行指挥火灾发生层及相关层的人员疏散。
3、综合布线系统：该系统为结构化综合布线，并支持话音（电话系统）和数据（计算机网络）系统，该系统与外部联网，为开放式结构，全楼共有双眼信息口插座3200个，初部估算其中数据点3200个，话音点3200个，设4000门电话总机一部，网络中心设在II段一层。该系统由五个子系统组成，即工作区子系统，水平子系统，管理子系统，垂直子系统，设备子系统，其电缆线敷设方式由总配线架引出的大对数电缆沿桥架敷设至各楼层配线架，由楼层配线架引向工作区（房间）内信息插座线由桥架引出后均穿钢管保护并暗敷在墙内，全楼按5个区分，每区各设一个电话机房，全楼设一个网络信息中心，同时分5个区，每区各设一个网络设备间，并配置服务器、网络交换机等设备，本系统由综合布线系统支持。
4、楼宇自控系统：对空调通风系统、给排水系统、变配电系统、照明系统及电梯系统进行检测和控制，在本建筑中部一层设中央控制室，采用先进的ENC系列产品，从最低层检测点，控制点起，就直接把工程量集成/输出以大网络，通过中央控制网站实现分散，节能和集中管理，为用户提供良好的工作环境，方便和管理手段，同时减少能耗，降低成本。
5、办公自动化系统：在主体建筑屋顶设卫星接收天线，并在顶层设总前端机房，负责接收、转播、播放电视节目，在各区分别设前端机房，负责各区的信号播转，另外设置与城市有线电视的联络线路。
6、综合保安管理系统
该系统由电视监控系统、防盗系统、电子巡更系统、门禁系统、智能停车管理系统组成。
在主体建筑中部一层设总监控室，按党委、人大，政府、政协、会议中心及其相关部门分为5个监控室，各监控室可以通过总监控中心调用其它区的资料。
1)电视监控系统：由前端设备，传输设备，控制设备，显示与记录设备组成，各区监控室监控辖区的监控点，并与总控制中心联网，采取先进的数字视频监控系统，将四面分割，多画面组合，远程访问，视频图象记录，全部集成在一个数字视频服务器。
2)防盗报警系统：在无人值守的重要地点，通过电子探测技术，判断法入侵行为，发出警报并将信号传至控制室，具体采用红外、微波、双鉴式三鉴探测器，并在控制室设报警主机。
3)电子巡更系统：技术防范与人员防范相结合，采用离线式系统。
4)门禁控制系统：在出入口处实施暴力强行进入的行为进行报警，同时对出入人员与出入人通道实行分类管理，对出入时段和出入区分类管理。
5)智能停车场管理系统：采用先进的远距离IC卡技术用于停车场车辆出入控制，采用高速摄像机监控和记录车型。
3.施工组织与部署
3.1工程目标
3.1.1工期目标：2003年5月20日开工，2004年8月28日竣工，日历天数467天，比招标文件要求工期提前125天竣工。
3.1.2质量目标：自治区优质工程，确保鲁班奖。
3.1.3安全文明施工
创建全国文明施工示范工程；杜绝各类安全事故，确保安全事故‘零’目标的实现”。
依据《建筑施工安全检查标准》JGJ59－99及宁夏第一建筑公司ISO9001：2000质量体系程序文件中QSP／NYJ（6.3）2002“作业环境控制”要求，施工现场作到物流有序，材料、构件表示清楚。
3.2工程项目组织机构
3.2.1项目组织机构人员
为确保本项目工程优质高效的完成，该工程将被列为我公司的重点工程，实行项目法施工，组织参加过同类工程施工的技术素质好、组织能力强的人员组成项目经理部。本工程拟派具有国家一级项目经理资质且有工程师职称的刘东升同志担任项目经理，国家一级项目经理刘志刚同志任项目副经理（刘东升同志2001年担任项目经理并施工的工商银行吴忠市分行营业办公楼工程获自治区2001年度优良工程“西夏杯”）。经理部下设项目副经理、项目技术主管、生产主管、质量管理员、经营计划管理员、安全管理员、资料管理员、材料管理、化验员等，项目部主要组织情况见下表。

宁夏第一建筑公司“银川市行政中心工程”项目部人员表
名 称
姓 名
职 务
职 称
主要资历、经验及承担过的项目
总 部
1.项目主管
周雪原
副总经理兼一分公司经理
高工
主管新华购物中心、华联商厦、新华百货商店、百吉酒店等工程
2.其他人员
王尽业
一分公司
生产副经理
工程师
银湖花园住宅楼、工行西门帐表库、区体育馆、金泰大厦等工程
董文斗
一分公司
主任工程师
工程师
主管百吉大酒店、体校综合楼、二民院体育馆等多项工程
现 场　
1.项目经理
刘东升
项目经理
工程师
见本工程拟派项目经理简历表
2.项目副经理
刘志刚
项目副经理
工程师
中房北苑活动中心、橡胶厂30万子午胎车间、银川百货大楼改建等工程项目管理工作
3.技术主管
马金义
项目总工
助 工
二民院4＃教学楼、二民院体育馆等工程技术管理
4.生产主管
陈有彤
项目总工长
助　工
金泰大厦、建发城市花园地下车库等多项工程施工管理工作
5.质量管理
仇启忠
质检员
工程师
体育馆、金泰大厦、建发城市花园地下车库等多项工程质量工作
6.材料管理
宋保国
材料主管
助 经
二民院4＃教学楼、二民院体育馆等工程材料管理工作
7.经营管理
贾凤霞
经营核算员
助 经
一分公司的多项工程经营计划管理
8.安全管理
安少荣
安全员
助 工
中房北苑地下车库、二民院4＃教学楼等多项工程质安管理工作
9.资料管理
任吉平
资料员
助 工
二民院4＃教学楼、体育场改造工程资料管理工作
10.施工工长
王小明
测量工长
助 工
赛马水泥厂节能技改工程、体育场改造工程等工程测量放线管理工作
汪钱有
机械工长
助 工
分公司多个工程现场机械管理
胡玉春
钢筋工长
助 工
分公司多个工程现场钢筋施工管理
3.2.2项目组织机构体系图
施工组织体系和技术管理结构图
工程总指挥　　周雪原

分公司生产经理　王尽业
主任工程师　董文斗

经营
预算中心

贾凤霞
财务管理中心

刘玉忠
生技管理中心

刘国琦
质安管理中心

安少荣
成本核算中心

王永生
综合加工厂

杨永刚
总

务

科

陈玉和
水电管理中心

贺

明
劳

人

科

王秀珍

项目经理 刘东升 　项目副经理　刘志刚　　　

生产主管　 陈有彤　　
技术负责人 马金义　　

安装
工长
侯建平
周学中
测量
工长
马明礼
土　建
质检员
仇启忠
安　装
质检员
袁进义
马文彦

材料员

宋保国
核算员

贾凤霞

资料员
　任吉平
化验员
　颜丽伟

安全员

安少荣

机管员

汪钱有

劳资员

王秀珍

土建与安装专业施工队组

3.3工程施工部置（施工程序、平面布置）
3．3．1施工程序
遵守“施工准备充足，考虑周全，土建安装穿插进行，统一指挥协调”的工作原则，结合银川市行政中心工程实际情况和工程后浇带设置进行流水段划分，Ⅱ段主楼按工程后浇带设置划分为三个施工段；IV段后楼划分为四个施工段，施工作业时分段流水进行,流水段划分见下图。

土建施工程序：遵循“先地下，后地上，先结构后装修，先土建后安装”的原则。
安装施工程序：先主干管，后支管及附件；先设备就位，后配制管线；先系统试压，后冲洗，最后进行防腐，保温及隐蔽验收。
装饰施工顺序：先楼面防水后室内装修，先房间后走道，先湿作业后干作业，先水电通风后油漆，灯具安装。
3．3．2施工现场总平面布置
经过我公司对银川市行政中心工程施工现场的实地勘察，结合工程特点，我公司依据《建筑施工安全检查标准》（JGJ59-99）中“文明施工检查评分”标准，以“两型五化” 施工现场（即创建安全文明型、卫生环保型、美化、绿化、硬化、净化、亮化施工现场）为原则，对施工现场进行了合理的布置。
施工平面布置图说明：
1、施工现场设砼搅拌站三座，设置相应砂石料场，同时现场设置木工加工棚及周转材料堆场等。砂、石料场800平方米，钢筋加工场4000平方米，场地地面均为100厚的C20砼硬化地面。
2、施工现场将生产办公区和职工生活区分开布置。办公区设现场办公室240平方米，工具库房40平方米，标养室20平方米，现场保卫室20平方米；生活区设灶房45平方米，职工宿舍700平方米，淋浴室30平方米，医务室（防非典现场办公室）30平方米，职工娱乐室45平方米，职工再教育培训室45平方米，设水冲式厕所30平方米，以及生活垃圾站一座。生活临设拟采用保温板搭建，每间15平方米，办公生产用房拟采用二层轻型钢结构搭建。
3、现场办公区、生活区布置绿化区域；施工区大门口布置我公司宣传标牌，生产区五牌一图醒目齐全，各类安全标志布置齐全到位，机具安全操作牌配备完整。　

二层轻型钢结构搭建的办公生产用房
注：此照片实物为我公司施工的“宁夏金伯爵大厦”工程办公生产用房。

保温板搭建的生活临设
4、现场施工道路路宽4米，两侧栽埋道牙，路面为150厚混凝土硬化路面。现场水源由建设单位指定处接引，水路沿建筑物周边及生活区布置。具体布置详见后附施工平面布置图。
3.4施工准备（人员、技术、主要机具、劳动力）
3.4.1人员组织
项目经理部主要组成人员和关键岗位操作工人具有相应专业资质，持证上岗，项目部主要人员组织构成见“3.2工程项目组织机构”。
3.4.2技术设备
依据宁夏第一建筑公司ISO9001：2000质量体系程序文件中QSP／NYJ（7.5）2002“生产和服务提供控制程序”4.1条“施工准备”要求，组织公司有关技术人员对各项施工文件和有关资料进行认真研究，对施工现场进行认真考虑，对业主提供的水准点和坐标点进行核对和保护，出外墙皮8米定半永久性引桩，根据现场调配和施工图纸，编制详细的施工组织设计，针对对每个具体的分部工程制定详细的施工方案，并编制好技术交底，进行图纸自审、会审，编制施工预算，合理安排场地和现场道路，填写开工申请报告，申请开工。
引用ISO9001：2000质量体系程序文件相关记录：QSP／NYJ（7.5）01、02、03、04。
3.4.3施工机械设备
建筑机械的配备是工程顺利进行的重要保证条件，为此，依据宁夏第一建筑公司ISO9001：2000质量体系程序文件中QSP／NYJ（6.3）2002“基础设施控制程序”要求，对整个工程所需的机械进行合理的选配。

自升式塔式起重机
1）选用QTZ50自升塔式起重机两台，QTZ100自升塔式起重机一台，QTZ50塔臂长50m，最大起重量5吨，最远端最大起重1吨, QTZ100塔臂长60m，最大起重量6吨，最远端最大起重1.3吨,主要配合钢筋、模板、架杆等的水平、垂直运输。配备SC200－2T人货两用电梯1台，龙门井架3座，配合工程装饰阶段垂直运输。
2）现场三座砼搅拌站配备HBT60混凝土输送泵2台， JS500强制式双卧轴砼搅拌机4台和HPD800电子配料机2台，JZC350普通搅拌机2台，25吨散装水泥罐3个，粉煤灰罐2个。配备砂浆搅拌机2台，配合装饰阶段粉刷施工。

HBT60混凝土输送泵 SC200－2T人货两用电梯
3）现场钢筋加工配备切断机、弯曲机各2台，拉伸机1台，进行钢筋制作；选用闪光对焊机1台、电渣压力焊设备1套及钢筋剥肋滚压直螺纹成型机1台进行钢筋连接。
4）现场配备120 KW发电机一台，确保工程地下室降水和混凝土施工的连续性，以及工程施工中突遇的电力停顿。工程主体砼养护采用1台高压水泵进行。
现场施工机械设备及主要工具周转材料，见《主要施工机械设备配备表》和《主要工具及周转材料计划表》。
土建施工主要机械设备配备表　　　　　表一
序号
机械名称
型 号
数量
功率/台
进场日期
使用期限
1
自升式塔吊
QTZ50
2
54.5KW
03年5月25日
12个月
2
自升式塔吊
QTZ100
1
63KW
03年5月25日
10个月
3
混凝土输送泵
HBT60
2
75KW
03年5月23日
8个月
4
电子配料机
HPD800
2

03年5月20日
8个月
5
强制式砼搅拌机
JS500
4
4.5KW
03年5月20日
8个月
6
普通砼搅拌机
JZ350
2
3KW
03年5月20日
16个月
7
钢筋弯曲机
WJ40-1
2
3KW
03年5月24日
8个月
8
钢筋切断机
QT40-1
2
5.5KW
03年5月24日
8个月
9
闪光对焊机
100KVA
1

03年5月24日
8个月
10
电渣压力焊

1

03年5月24日
8个月
11
潜水泵
3”
17
1.5KW
03年5月20日
8个月
12
电焊机
BX500
3
20KW
03年5月20日
16个月
13
工地翻斗车
1T
2

03年5月20日
16个月
14
插入式振动器

20
1.1KW
03年5月20日
8个月
15
砂轮切割机

2
2.2 KW
03年6月20日
15个月
16
圆盘锯
X600
2
3 KW
03年5月20日
8个月
17
平板振动夯

4
2.2 KW
03年5月20日
3个月
18
人货两用电梯
SC200/200
1

03年9月1日
13个月
19
砂浆搅拌机

2

04年2月25日
6个月
20
地面清理机

3

04年2月20日
6个月
21
钢筋剥肋滚压直螺纹成型机

1

03年5月20日
8个月
22
卷扬机
5T
2
7.5KW
03年5月20日
8个月
23
发电机

1
120 KW
03年5月20日
6个月
24
汽车翻斗车
4．5T
8

03年7月1日
1个月
25
装载机
ZL40
2

03年5月25日
8个月
26
龙门井架

3

03年8月20日
12个月
27
散装水泥罐
25T
3

03年5月20日
8个月
28
粉煤灰罐
15T
2

03年5月20日
12个月
安装施工主要机械设备配备表　　　　　表二
序号
机 械 名 称
型号规格
数 量
进场日期
使用期限
1
套丝机
23T-R4
4台
03年10月
9个月
2
砂轮切割机

4台
03年10月
9个月
3
交直流焊机

4台
03年5月
12个月
4
氧气、乙炔工具

6套
03年5月
12个月
5
折边机
2.5M
1台
03年11月
8个月
6
咬口机
YEL-12
1台
03年11月
8个月
7
剪板机

1台
03年11月
8个月
11
水钻

2台
03年11月
8个
