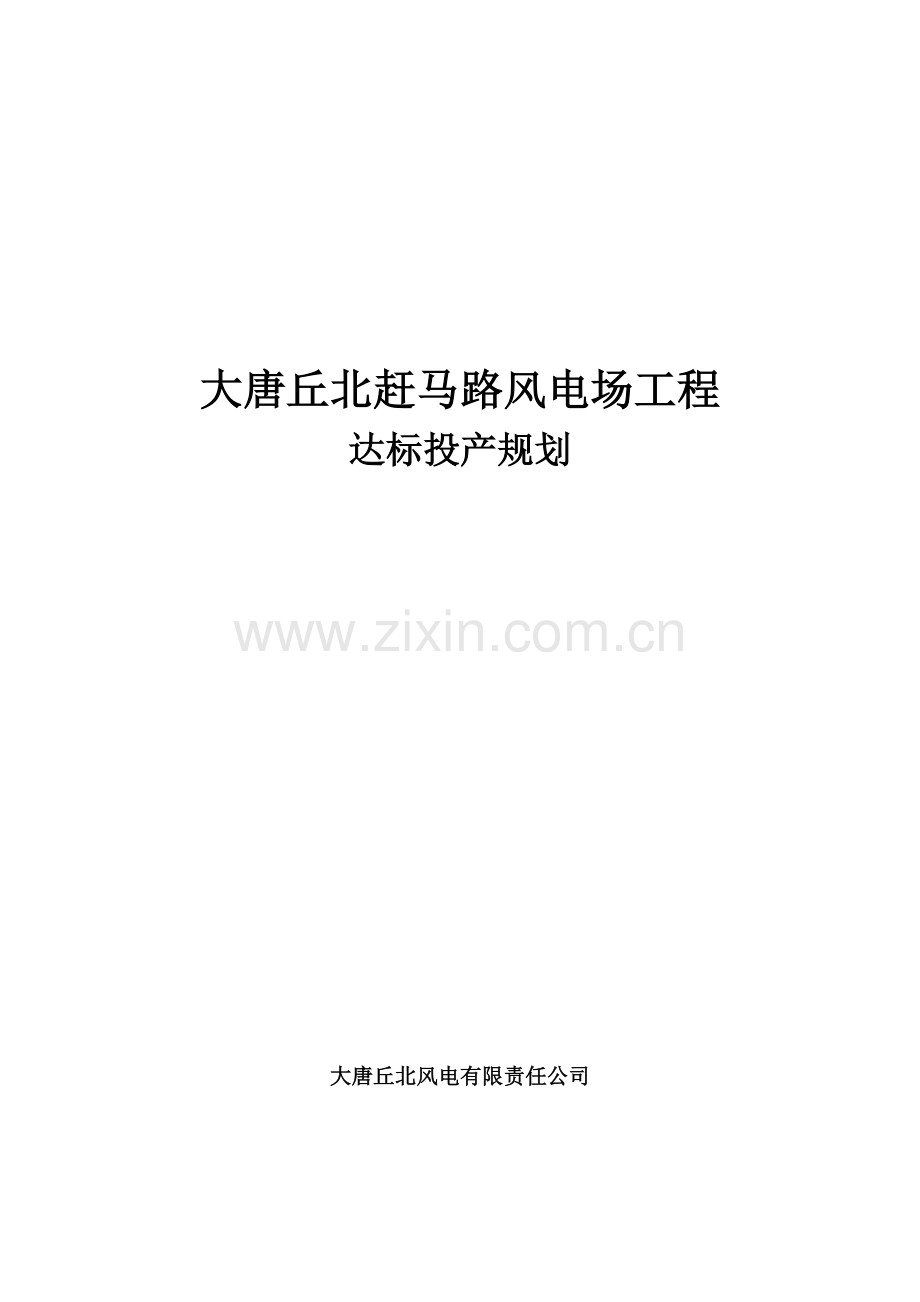

大唐丘北赶马路风电场达标投产规划.doc

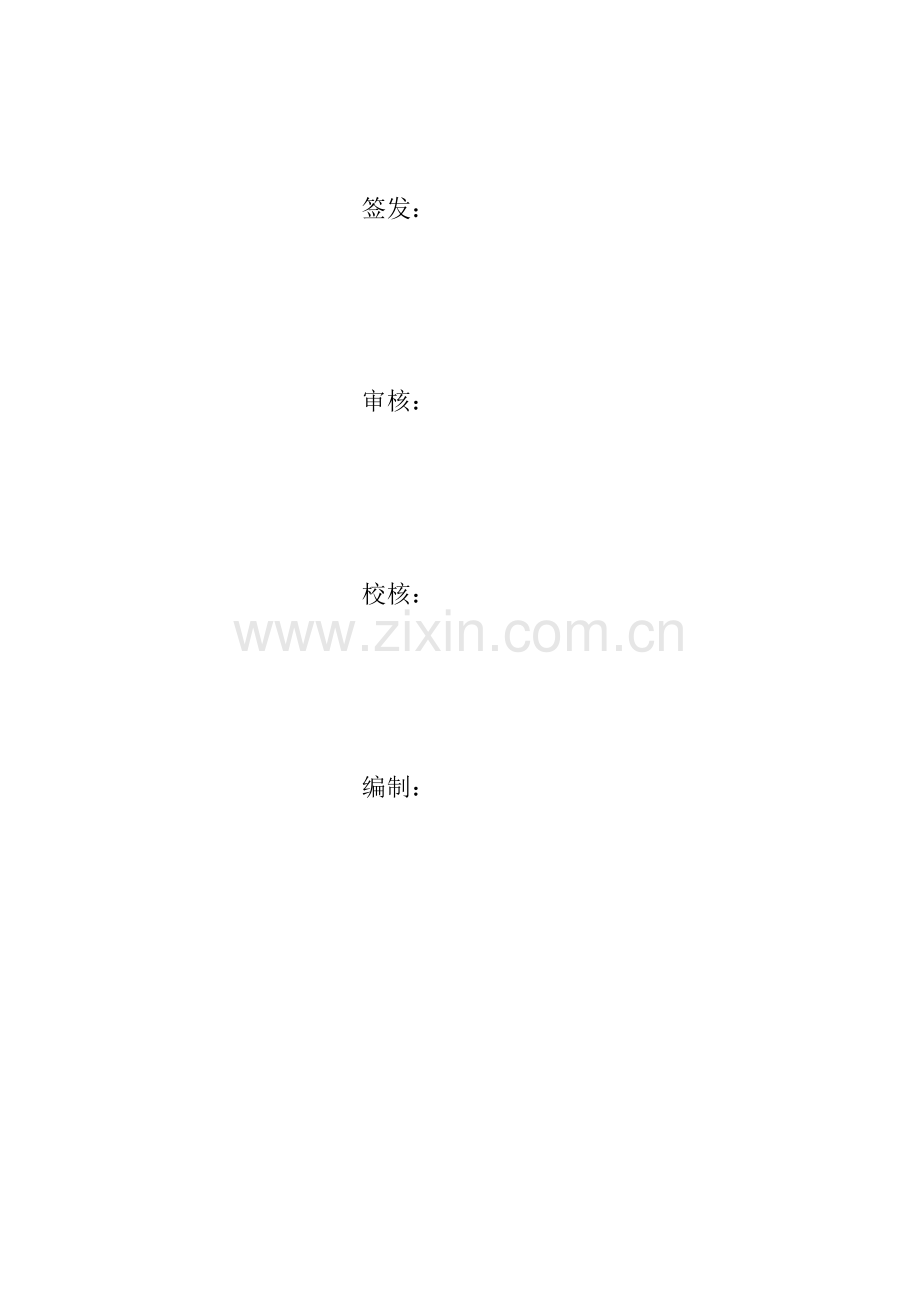

大唐丘北赶马路风电场工程达标投产规划大唐丘北风电有限责任公司签发：审核：校核：编制： 目 录1、总则11.1目的11.2 编制依据11.3 指导思想12、职责12.1 达标投产领导小组12.2 达标投产办公室22.3项目组职责22.4建设单位22.5监理单位22.6设计单位32.7施工承包商32.8调试单位32.9 制造厂33、主要目标43.1工程总目标43.2安全目标43.3质量目标43.4工程造价控制目标43.5进度控制目标54、组织机构54.1达标投产领导小组54.2达标投产办公室54.3专业组65、管理目标75.1 职业健康安全与环境管理75.2 中控楼和升压站建筑工程质量85.3 风电机组工程质量105.4升压站设备安装工程质量145.5场内集电线路工程质量185.6 调整试验与主要技术指标225.7 交通工程质量245.8 工程综合管理与档案266、主要保证措施347、考核评比办法367.1考核范围367.2考核阶段367.3考核评比条件367.4考核标准367.5考核评比程序371、总则1.1目的为了贯彻和落实中国大唐集团公司“风电机组达标投产”的总体要求，实现中国大唐集团公司“安全文明施工样板工地”目标，实现大唐丘北羊雄山风电场工程“确保机组达标投产，争创云南省优质工程奖”的总建设目标，根据风力发电工程达标投产验收规程（NB/T 51002-2012）、中国大唐集团公司中国大唐集团公司工程策划管理规定（Q/CDT2030101-2009）、风电工程达标投产管理规定（Q/CDT2030502-2012）、中国大唐集团公司风电工程达标投产验收实施办法(征求意见搞)、中国大唐集团公司风电工程达标创优管理规定（Q/CDT2030102-2010）及有关工程建设合同，结合本项目的实际情况及质量目标，特编制本规划。1.2 编制依据a)风力发电工程达标投产验收规程（NB/T 51002-2012）b)中国大唐集团公司工程策划管理规定（Q/CDT2030101-2009）c)风电工程达标投产管理规定（Q/CDT2030502-2012）d)中国大唐集团公司风电工程达标投产验收实施办法(征求意见搞)e)中国大唐集团公司风电工程达标创优管理规定（Q/CDT2030102-2010）f) 有关工程建设合同1.3 指导思想1.3.1认真贯彻落实中国大唐集团公司“安全文明施工样板工地”目标和管理要求。1.3.2将达标投产工作做为工程建设管理的出发点和终点贯穿其始终。1.3.3从抓结果到抓过程。1.3.4从抓工艺到抓效益。1.3.5从粗放型管理到现代化管理。1.3.6力戒形式主义。1.3.7达标投产考评结果作为对各参建单位年度考核的依据。2、职责2.1 达标投产领导小组督促各参建单位编制“工程达标投产实施细则”，审议和批准风电工程达标投产实施细则，并在建设过程中组织实施；组织各参建单位做好工程达标投产的宣贯工作，组织学习、贯彻“工程达标投产规划”和“工程达标投产实施细则”；研究和决策达标投产工作重大问题；制定达标投产奖励考核办法，审批各阶段自检报告、处理决定、年度考核和投产考核自检报告及考核申请；领导和组织年度考核、投产考核迎检工作；推荐受奖单位名单、颁发奖励。2.2 达标投产办公室组织和制定达标投产规划，创精品工程项目及目标；组织达标投产项目组落实和明确责任分工，组织各项目组对达标投产过程进行监督检查和控制，分阶段汇总达标投产成果，提出自检报告及记录；组织年度考核自检、投产考核自检并提出自检报告和考核申请；组织监督、检查“不符合项”的整改，并保持相关记录；机组投产后向项目公司（建设单位）移交全部达标投产资料。考核期达标投产办公室设在项目公司（建设单位）。2.3项目组职责完成达标投产办公室安排的各项具体工作，按规范化、程序化、标准化的要求真实形成达标投产资料；编制项目达标投产计划并认真贯彻落实，实现过程动态控制，及时纠正存在的问题，使项目目标可控在控、不断形成达标投产成果；协调项目组内部责任分工，认真落实责任；编制项目自检总结，提出处理意见并跟踪闭合。2.4建设单位（大唐丘北风电有限责任公司）（1）负责做好全部达标投产组织管理工作。（2）编制和落实达标投产计划、目标及各项措施，过程监督检查落实。（3）组织达标投产考核自检，提出自检报告及考核申请，组织投产考核验收。（4）汇总全部达标投产资料。（5）组织施工期年度考核自检工作，提出自检报告及考核申请，作好迎检工作。（6）机组移交后，向中国大唐集团公司云南分公司提交全部达标投产资料。2.5监理单位（1）按照“四控、二管、一协调”管理，全面履行监理合同。（2）在达标投产领导小组的领导下，负责做好分管的全部达标投产组织管理工作。（3）对承包商安全文明施工、中控楼和升压站建筑工程质量与进度控制、风电机组工程质量与进度控制、场内集电线路工程质量与进度控制、交通工程质量与进度控制、质量管理体系、调整试验与技术指标、工程综合管理和档案等方面进行全过程监督、检查和控制，将潜在的不合格项消灭在施工过程中。（4）监督检查、督促施工承包商达标投产计划与各项措施的落实。（5）负责组织对承建单位上报的达标投产计划、措施、创精品工程规划的适宜性、可操作性及满足度进行评审，承建单位按评审意见组织修订和完善并认真组织实施，监理单位过程监督检查和控制。2.6设计单位（1）按照达标投产系列规范性文件要求，优化设计、强化设计管理、提高设计质量，为机组达标投产在源头上提供技术保障。（2）全面履行设计合同并按要求提供良好的服务。（3）按达标投产标准要求提供竣工图纸设计文件。2.7施工承包商（1）全面负责承包范围内工程项目达标投产，创工程精品。（2）组织编制达标投产计划及措施、创精品工程规划，上报监理单位组织评审，通过评审后认真组织实施；达标投产计划、措施、创精品规划及过程总结交项目部的工程管理部备案。（3）按照承诺，全面履行合同。（4）在达标投产领导小组的领导下，运用各种措施全面落实各项达标投产工作。2.8调试单位（1）按照达标投产系列规范性文件要求，优化调试方案加强调试管理提高调试质量，使机组高水平地投入生产。（2）全面履行调试合同，不达标不放过，不留尾项。2.9 制造厂（1）全面履行设备供货合同，不拖期供货，不达标不出厂，提供良好的服务。（2）强化质量管理，优化生产工艺，将潜在的不合格因素消灭在制造厂内。3、主要目标3.1工程总目标确保机组达标投产，机组投产后主要性能指标达到设计值，创同类机组先进水平，争创行业优质工程。3.2安全目标贯彻 “安全第一、预防为主、综合治理”的方针，杜绝人身死亡事故；杜绝重大机械设备事故； 杜绝重大火灾事故；杜绝主要设备的损坏事故；杜绝负主要责任的重大交通事故；重伤率控制在0.5以内；杜绝重复发生相同性质的事故；杜绝重大环境污染事故； 杜绝重大垮（坍）塌事故；避免和严格控制一般安全事故。3.3质量目标工程建设确保机组达标投产，即机组移交后主要仪表投入率、保护投入率、自动投入率100%，争创行业优质工程奖。工程建设质量总评分95分，所有单位工程全部合格，主体单位工程优良，建筑单位工程优良率90%，安装单位工程优良率95%；机组调试的质量检验分项合格率100%；机组试运的质量检验整体优良率95%；混凝土结构工程必须达到优良级，混凝土工艺质量标准为：混凝土结构几何尺寸准确；外观平整光滑，混凝土表面平整度偏差小于0.1mm，色泽均匀一致；无明显的接槎痕迹，无气泡，杜绝蜂窝麻面；模板拼缝不明显并且有规律；预埋件位置准确无误、表面平整；建构物0米以上所有柱角采用圆角；重要的混凝土结构，必须严格控制喷塑胶大模板的周转次数2次。机组移交试生产后，不因施工原因停机；建设过程中杜绝重大质量事故；工程主要技经指标、机组整套试运综合质量主要指标和施工工艺达到国内同类型机组先进水平；机组文件资料齐全、完整、准确、系统，达到工程档案管理要求。机组半年试生产后高水平通过“达标移交生产检查”，具备申报行业优质工程奖条件。3.4工程造价控制目标工程总投资49118.21万元，发电工程静态投资47869.15万元；确保工程造价不突破执行概算；因设计变更所导致的价格调整总金额不超过基本预备费的三分之一。单机结算在投产后1个月内，工程决算在最末一台机投产后3个月内完成。3.5进度控制目标总工期12个月。第一台机组自2011年10月16日开工起至2012年3月16日240小时试运完成；第二台机组2012年3月16日240小时试运完成。主要控制节点符合电力行业优质工程标准。4、组织机构4.1达标投产领导小组组 长：王继才（大唐丘北风电有限责任公司 总经理）副组长：张丕华（大唐丘北风电有限责任公司 副总经理）成 员：王继超（大唐丘北风电有限责任公司 副总工程师兼工程管理部主任）陆杉光（大唐丘北风电有限责任公司 发电部主任）李 舟（云南省电力设计院 设总）兰常清（四川赛德工程监理有限责任公司 总监）邵志文（中国水利水电第八工程局有限公司丘北羊雄山项目部 总工程师）陈建明（中国水利水电第六工程局有限公司丘北羊雄山项目部 总工程师）蒋 磊（四川星星建设集设集团有限公司羊雄山项目部 项目经理）曹琼琛（广东省输变电工程公司羊雄山风电场35kv集电线路工程项目部 项目经理）楚祥涛（湖南普天科比特防雷技术有限公司昆明分公司羊雄山风电场项目部 项目经理）黄 斌（东方电气集团东方汽轮机有限公司 项目经理）4.2达标投产办公室主任：王继超副主任：兰常清成员：陈杰、陆杉光、李舟、孟学敏、邵志文、邵鑫鼎、陈建明、刘双志、陈清云、蒋磊、杨成军、曹琼琛、杨杰、楚祥涛、张闻珍、黄斌4.3专业组安全文明施工管理项目组组长：王继超副组长：兰常清成员：陈杰、陆杉光、李舟、孟学敏、邵志文、邵鑫鼎、陈建明、刘双志、陈清云、蒋磊、杨成军、曹琼琛、杨杰、楚祥涛、张闻珍、黄斌施工质量与工艺项目组：组长：李小清副组长：陈杰成员：兰常清、李舟、孟学敏、邵志文、邵鑫鼎、陈建明、刘双志、陈清云、蒋磊、杨成军、曹琼琛、杨杰、楚祥涛调整试验项目组：组长：王继超副组长：黄斌、陆杉光成员：兰常清、李舟、孟学敏、邵志文、邵鑫鼎、陈建明、刘双志、陈清云、楚祥涛技术指标项目组：组长：陆杉光副组长：黄斌成员：兰常清、李舟、孟学敏、邵志文、邵鑫鼎、陈建明、刘双志、陈清云、楚祥涛工程资料及档案项目组：组长：陈杰副组长：孟学敏成员：邵志文、邵鑫鼎、陈建明、刘双志、陈清云、蒋磊、杨成军、曹琼琛、杨杰、楚祥涛、张闻珍、黄斌工程综合管理项目组：组长：王继超副组长：兰常清成员：陈杰、陆杉光、李舟、孟学敏、邵志文、邵鑫鼎、陈建明、刘双志、陈清云、蒋磊、杨成军、曹琼琛、杨杰、楚祥涛、张闻珍、黄斌5、管理目标5.1 职业健康安全与环境管理5.1.1事故杜绝人身死亡事故；杜绝重大机械设备事故；杜绝重大火灾事故；杜绝主要设备的损坏事故；杜绝负主要责任的重大交通事故；重伤率控制在0.5以内；杜绝重复发生相同性质的事故；杜绝重大环境污染事故； 杜绝重大垮（坍）塌事故；避免和严格控制一般安全事故。5.1.2 消防设施和通道主厂房和防火重点部位的消防设施和通道符合设计和规程要求，齐全、有效；泡沫灭火系统试验合格，消防报警分（子）系统试验合格；消防通道不畅；一般部位的消防设施和消防器材合格，参建人员的消防知识和消防器材使用技能合格5.1.3 安全设施主要施工（生产）区的遮栏、护栏、栏杆等符合设计和和规程要求，齐全、可靠；一般施工（生产）区的安全设施合格；安全标示牌和警告牌符合规程、规定，齐全。5.1.4 沟（洞）盖板现场施工（生产）区的沟（洞）盖板符合设计和规程要求，齐全、可靠；一般施工（生产）区的沟（洞）盖板齐全、可靠；靠近带油设备的沟盖板密封良好。5.1.5 保安电源保安电源、备用电源、UPS、事故照明电源符合设计和规程要求，齐全；自动投入正确。5.1.6 照明现场主要施工（生产）巡视路线及设备的照明符合设计和规程要求，灯具齐全、完好、可靠，照明亮度满足生产要求；辅助车间和道路的照明符合设计要求，灯具齐全、完好、可靠。5.1.7 安全接地电气设备的安全接地符合设计和规程要求，接地网引线连接或接地可靠，便于检测，接地网及其引线的隐蔽工程验收签证手续齐全。5.1.8 封堵电缆和各类孔洞的封堵符合设计和规程要求，材料合格，封堵严密，电缆沟和竖井分段做防火隔离，中控楼和升压站内电缆构架采取分段阻燃隔离。5.1.9 起吊设施符合设计要求，符合使用许可证的规定。5.1.10 防火涂料采用合格的不燃或阻燃材料，涂刷完整、均匀。5.1.11 安全管理各参建单位安全第一责任人到职到位；建立安全管理管理体系，运行有效； 严格执行安全例会制度、记录齐全；严格按照分级管理原则开展安全活动；安全管理台帐齐全、记录完整；严格实行项目安全设施规范化配置；重大或危险施工项目认真制订安全技术措施；严格按规定开展安全例行检查，记录齐全；格实施安全管理的奖惩制度；严格按规定编发安全简报；严格按规定对外包单位进行资质审查和安全教育；安全管理机构和安监人员符合规定要求；三级安全教育的档案记录齐全；安全工器具检验规范、记录齐全；认真制订调试安全技术措施；严禁违章调试；严格执行有关人员“持证上岗”；施工（生产、调试）规章制度符合相应要求；调试、生产阶段严格执行“两票三制。5.2 中控楼和升压站建筑工程质量5.2.1 单位工程数量符合验标规定数量，所有单位工程全部合格，主体单位工程优良，建筑单位工程优良率90%，分项工程优良率90。5.2.2 质量评分规范、真实、符合实际，优良率统计真实、符合实际。5.2.3 验评资料齐全、真实、清晰，且正规。5.2.4 地基处理可靠，沉降观测规范，且在允许范围内；5.2.5 混凝土工程a)混凝土进行了全过程质量控制，混凝土强度符合设计要求，生产质量水平优良级50%，且消灭差级；各验收批混凝土强度评定合格率为100%；b)水泥、钢筋材质检验无漏检、误判、错用；c)钢筋材质及焊接进行了跟踪管理；各验收批焊接检验一次合格率为100%；d)混凝土等试验报告真实、准确；e)钢筋配筋符合设计规定，无漏配、错用钢筋；f)钢筋焊样及检验结果符合设计和规范要求。5.2.6 建筑物外观 a)砼结构平整、光滑；无模板拼缝及孔眼痕迹，清洁干净；无损坏、裂纹、麻面，色泽一致；埋件正确、接头平整。b)外墙面：阴阳角方正，4 mm；色泽均匀、一致，洁净；室外大面垂直度误差4 mm；抹灰面层表面无空鼓、掉粉、裂纹, 分格缝宽度、深度均匀整齐，棱角无错缝；块料面层表面无空鼓、脱落；板材面层接缝平整、顺直；弹涂面层花纹美观；变形缝符合施工规范要求；水落管符合施工规范要求；c)内墙面：阴阳角方正，4 mm；色泽均匀、一致、洁净；室内大面垂直度误差4 mm；抹灰面层表面无空鼓、掉粉、裂纹；分格缝宽度、深度均匀；棱角整齐、无错缝；块料面层表面无空鼓、脱落；门窗框与墙体联结牢固，无裂缝、空鼓，不漏风。 d)楼地面：水泥砂浆地面表面无麻面、起砂、脱皮、印痕、轮痕，平整度4 mm；水磨石地面表面平整，无裂缝、砂眼、麻纹，石粒密实、均匀，分格条牢固、顺直、清晰，平整度3 mm；块料面层块料完整、无损，接缝均匀、顺直，图案完整、美观，平整度2 mm。e)屋面：坡度正确、不积水，防水层无损坏、不漏雨。f)吊顶：安装牢固、平整、美观，色泽均匀、一致。g)门窗：安装牢固，开关灵活，密封性好，不变形，附件齐全、完好。h)沟盖板：齐全、无损坏、牢固、平整、周边顺直。i)扶手栏杆：接头、焊缝牢固、表面光滑；油漆完整、均匀，光亮，无返锈；踢脚板齐全、平整。j)地下室、沟、坑，无渗漏，且排水畅通；5.2.7 建筑设备安装a)给、排水和消防水：使用功能良好、操作方便；横平、竖直，工艺精细美观。b)采暖、空调和通风：良好、操作方便，横平、竖直，工艺精细美观。c)电源及照明：器具齐全、完好，明线布线合理、平直、美观。d)卫生洁具：上、下水正常，使用方便。e)系统完善，试运达到设计要求。5.2.8 消除电力建设土建专业质量通病5.2.9 主要单位工程外观质量得分率达到90%以上（二级标准），力争100%（一级标准）5.3 风电机组工程质量5.3.1风电机组工程基础部分5.3.1.1质量检验评定a)单位工程数量符合验标规定数量，所有单位工程全部合格，主体单位工程优良，建筑单位工程优良率90%，分项工程优良率90。b)质量评分规范、真实、符合实际，优良率统计真实、符合实际。c) 验评资料齐全、真实、清晰，且正规。d)钢材材质检验无漏检、误判、错用钢材。5.3.1.2地基基础和结构稳定性、耐久性a) 不允许发生超过设计允许的结构倾斜、沉降。b) 无有害结构裂缝。c) 基础相对沉降量符合建筑变形测量规范JGJ8的规定；累计沉降量应符合设计要求。d) 不允许发生影响使用功能或耐久性的缺陷。e) 永久性边坡、挡墙的排水应符合设计要求及规范规定。5.3.1.3测量控制点、沉降观测点a) 沉降观测点的设置应符合电力工程施工测量技术规范DL/T 5445的规定。b) 沉降观测点的制作、安装、防护、标识应符合建筑变形测量规范JGJ8的规定。c) 测量控制点防护完好，标识规范。5.3.1.4观感质量a) 观感质量检查方法、内容应符合电力建设施工质量验收及评价规程 第1部分：土建工程DL/T 5210.1规定。b) 单位工程、分部工程观感质量应与验收结论一致。5.3.1.5混凝土工程a) 现浇结构不得有影响结构性能、设备安装和使用功能的尺寸偏差。b) 混凝土结构表面无严重缺陷。c) 混凝土结构平整密实、色泽均匀，边角方正，棱角顺直。d) 风电机组基础环安装水平度偏差应符合设计和设备厂家要求。e) 风电机组基础防腐应符合设计要求。f) 基础环与混凝土基础连接处防水应符合设计要求。g) 接地线规格、埋设深度、敷设应符合设计要求；接地体焊接应符合电气装置安装工程接地装置施工及验收规范GB 50169规范要求。5.3.1.6水土保持a) 场区植被恢复良好，不应有较大面积裸露的土方，实施效果应符合水土保持方案。b) 挡土墙、护坡等质量应符合设计要求。5.3.2风电机组工程安装部分5.3.2.1质量检验评定单位工程数量符合验标规定数量，所有单位工程全部合格，主体单位工程优良，按单位工程优良率95%，分项工程优良率95。5.3.2.2塔架a) 塔架的设计、制造应符合风力发电机组 塔架GB/T 19072规定b) 内部重物提升装置工作可靠，防滑抱紧装置可靠，助爬装置检验合格c) 攀登设施安装可靠d) 表面防腐涂层完好无锈色、无损伤，外观无明显的变形e) 各段塔架法兰结合面接触良好，法兰平面度检测符合设计要求f) 塔架内外壁无油渍、无污染g) 塔架内部部件的设计应满足安全操作要求h) 塔架内部部件的安装安全可靠i) 塔架内部照明设备齐全，亮度满足工作要求j) 塔架应满足防盐雾腐蚀、防沙尘暴的要求，筒式塔架有防小动物进入的措施k) 各段塔架接地连接符合设计要求5.3.2.3机舱a) 机舱内部有良好的通风条件b) 机舱内部照明设备齐全，亮度满足工作要求c) 机舱内部温度、湿度满足运行要求d) 机舱防腐符合设计要求e) 机舱内设备接地满足设计要求5.3.2.4叶轮a) 外观整洁、色调一致、无损伤b) 叶片防雷接地系统连接正确c) 叶片防沙暴、防腐蚀性能符合设计要求5.3.2.5变浆系统变桨动作正确，调节性能符合要求5.3.2.6齿轮箱a) 箱体、油冷却器和油泵系统无渗漏b) 温度、噪声、振动符合设计要求c) 油位、油温正常，油质符合运行要求d) 寒冷地区应有加热装置、工作正常5.3.2.7发电机a) 复测轴系同轴度符合厂家要求b) 要求绝缘良好、测试记录齐全c) 空气入口、通风装置和外壳冷却散热系统完好，工作正常d) 水冷却系统无渗漏、工作正常，并有防冻措施e) 发电机防护等级应能满足防盐雾、防沙尘暴要求，湿度较大的地区有除湿装置5.3.2.8偏航装置a) 偏航动作正确，调节性能符合要求b) 偏航制动系统工作正常c) 自动解缆和扭缆保护装置工作正常d) 测风装置防腐蚀、防沙尘、防冻性能良好5.3.2.9制动装置a) 有两种及以上不同原理且能独立有效制动的制动系统b) 制动系统安装齐备、动作可靠；制动间隙、制动时间符合设计要求5.3.2.10螺栓连接a) 高强螺栓连接副厂家质量证明和检验报告齐全，使用前抽样复验，检验结果应符合钢结构工程施工质量验收规范GB 50205和钢结构高强螺栓连接技术规程JGJ 82规定b) 扭矩扳手检定合格、有效c) 螺栓穿入方向一致，外露23个螺距d) 高强螺栓紧固工艺正确，紧固力矩符合设计要求，记录齐全e) 螺栓、螺母外表无污染、无损伤5.3.2.11机组变压器安装a) 外观无损伤、变形，固定牢固，外壳两点可靠接地b) 冷却装置、储油柜、套管及其他附属装置性能良好、运行正常，无渗漏油5.3.2.12盘柜安装a) 盘柜安装牢固可靠b) 盘柜及柜门接地可靠c) 柜内照明、加热、除湿装置满足设计要求d) 盘柜的正面、背面贴有一致的双重命名和编号5.3.2.13电缆（导电轨）a) 电缆（导电轨）安装固定规范b) 防火堵料、防火包密实，不透光亮，工艺美观c) 防火涂料涂刷层数、长度符合设计要求d) 电缆管管口封堵严密，有机堵料凸出2mm5mm，工艺美观5.3.2.14油漆a) 色泽一致、均匀、无流痕、皱纹b) 无气泡、脱落、返锈、污染c) 现场补漆完整、干净，色泽无明显偏差5.3.2.15防雷接地a) 接地体施工符合电气装置安装工程 接地装置施工及验收规范GB 50169的规定b) 接地网外露部分的连接可靠，标识齐全明显，便于检查测试c) 风机的防雷接地电阻不得大于45.3.2.16观感质量a) 设备表面清洁、无污染b) 标识、标牌统一、齐全、规范c) 电缆敷设整齐、规范d) 二次接线整齐、规范e) 接地线规范、统一、色标一致f) 平台、楼梯、栏杆稳固、工艺良好5.4升压站设备安装工程质量5.4.1 质量检验评定a)单位工程数量符合验标规定数量，所有单位工程全部合格，主体单位工程优良，安装单位工程优良率95%，分项工程优良率95。b)质量评分规范、真实、符合实际，优良率统计真实、符合实际。c)验评资料齐全、真实、清晰，且正规。5.4.2仪表检定a) 标准表检定合格、有效b) 仪表校验人员有资格证书c) 被检仪表贴有合格有效的检定标识5.4.3变压器、电抗器a) 设备无渗油，油位正常b) 瓦斯继电器、温度计校验整定合格，压力释放阀校验合格c) 沿本体敷设的电缆及感温线布置正确，无压痕及死弯d) 变压器、电抗器中性点接地引出后，应有两根接地引线与主接地网在不同干线连接，应符合电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50148的规定，其规格应符合设计要求。e) 基础与本体分别接地f) 消防装置应符合火灾自动报警系统施工及验收规范GB 50166的规定g) 变压器冷却装置运转正常，电源可靠h) 外观表面清洁无污染i) 相色标识正确5.4.4高压电器a) 设备安装应符合设计、制造厂和电气装置安装工程高压电器施工及验收规范GB50147的规定，所有密封件密封良好，充油设备油位正常，充气设备压力符合规定，瓷件无损伤、裂纹、污染b) 高压电器的操动机构联动可靠、正确c) 互感器一次、二次连接正确可靠d) 避雷器的泄漏电流在线检测装置可靠e) 充气、充油设备无泄漏f) 电容器的组装符合设计和制造厂要求5.4.5母线a) 母线安装应符合电气装置安装工程母线装置施工及验收规范 GB 50149的规定b) 软母线及引下线三相弛度和弯曲度一致c) 管型母线平直、三相标高一致；焊缝高度符合规定；母线配制及安装架、支持金具符合设计要求，连接正确、可靠d) 硬母线连接螺栓紧固力矩应符合电气装置安装工程 母线装置施工及验收规范GB 50149的规定e) 配电装置母线安装相间及对地净距离应符合电气装置安装工程 母线装置施工及验收规范GB 50149的规定5.4.6盘柜安装及接地a) 盘柜排列整齐，垂直度、平整度和盘间间隙应符合电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB 50171的规定，固定牢靠b) 盘柜的正面、背面贴有一致的双重命名编号c) 户外盘柜安装有防水、防火、防潮、防腐蚀、防尘措施d) 装有电气元件的可开启的盘柜门有软导线接地可靠e) 盘柜接地可靠、明显f) 计算机监控系统继电保护盘柜的各种接地线接到汇集板引至接地网，按设计可靠接地g) 室内设置的接地点应符合电气装置安装工程 接地装置施工及验收规范GB 50169 的规定，满足使用要求h) 成套柜内照明及加热、除湿装置符合设计要求i) 盘柜内的孔洞封堵严密，封堵材料符合设计要求5.4.7桥架、支架安装及电缆敷设a) 电缆桥（构）架安装牢固，槽盒盖板、槽盒终端封盖整齐，无污染，防腐工艺规范b) 电缆桥架的起始端和终点端与接地网可靠连接，全长大于30m时，应每隔20m30m增加接地点c) 当钢制电缆桥架超过30m；铝合金或玻璃钢电缆桥架超过15m时；或电缆桥架跨越建筑物伸缩缝处，应采用伸缩连接板d) 伸缩连接板两端采用截面不小于4mm2的多股软铜导线端部压镀锡铜鼻子可靠跨接。e) 电缆弯曲半径符合规定f) 动力电缆与控制电缆、信号电缆分层敷设。直接支持电缆的支架，在水平敷设时，支架间距小于0.8m；垂直敷设时，支架间距小于1.0mg) 电缆终端挂牌统一、齐全、正确、清晰、牢固h) 室外电缆保护管口朝上，防止进水、封堵严密i) 直接与元器件联接的电缆、导线穿金属软管，金属软管两端连接牢固j) 电缆保护管不得采用对接焊，与桥架连接处宜采用侧面丝扣连接k) 桥架内电缆填充率合理，不宜超过桥架边帮高度23l) 电缆表面清洁，绑扎牢固、间距一致，多余绑扎线应清理m) 直埋电缆的方位标志或标桩的设置应符合规范规定5.4.8二次接线a) 导线绝缘层完好，接线牢固b) 备用芯长度至最远端子处，无裸露铜芯，对地绝缘良好c) 导线弯曲弧度一致、横平竖直、工艺美观d) 芯线标识齐全、统一，字迹清晰、不易脱落e) 一个端子的接线数不多于2根，不同截面芯线不得接在同一个接线端子上f) 多根电缆屏蔽层的接地汇总到同一接地母线排时，黄绿接地引线截面应不小于1mm2 ，每个接线鼻子压接不应超过6根g) 二次回路接地应符合设计和反措要求5.4.9蓄电池a) 蓄电池室的通风、釆暖、照明装置应符合防爆要求b) 布线排列整齐，极性标识正确、清晰c) 电池编号正确、外壳清洁、液面正常d) 蓄电池组绝缘良好e) 蓄电池连接导线接合面涂电力复合脂5.4.10电缆防火a) 防火材料型号及材质应符合设计要求b) 易发生火灾的电缆密集场所或火焰易蔓延酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工c) 防火封堵密实，不透光亮，工艺美观d) 防火隔板、耐火衬板安装牢固e) 进盘柜电缆封堵严密，进盘侧电缆涂刷阻燃涂料，厚度不小于1.0mm，涂刷长度：控制电缆1.0m1.5m，电力电缆2.0m3.0mf) 电缆穿墙、穿楼板处应加套管，并封堵严密，两侧涂刷阻燃涂料，厚度不小于1.0mm，涂刷长度：控制电缆1.0m1.5m，电力电缆2.0m3.0mg) 电缆保护管的管口封堵严密，有机堵料凸出，工艺美观5.4.11接地装置a) 主接地网接地电阻、导体材质、导体截面、接地极数量符合设计要求b) 主接地网导体搭接长度、焊接、埋深、防腐应符合电气装置安装工程接地装置施工及验收规范 GB 50169的强制性条文要求c) 独立接地装置的接地电阻符合设计要求d) 明敷地线涂以15mm100mm等宽的黄色、绿色相间条纹e) 每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接，严禁在一个接地线中串接几个需要接地的电气装置f) 电气设备的接地应符合电气装置安装工程接地装置施工及验收规范 GB 50169的强制性条文要求5.4.12设备及系统严密性设备无渗点、漏点。5.4.13设备标识a) 标识醒目、统一，字迹清晰，符合规范b) 相位、警示、设备命名编号标牌齐全，统一，字迹清晰，固定牢固，无污染5.4.14油漆工程a) 材质、厚度、颜色符合设计要求b) 色泽一致、均匀、无流痕、皱纹c) 无气泡、脱落、返锈、污染5.4.15成品保护a) 设备外表光洁，无划痕、污染b) 电缆沟内电缆外表清洁，沟内无杂物5.4.16观感质量a) 构架及设备支架色泽均匀，无污染b) 电缆敷设整齐、规范c) 二次接线整齐、规范d) 接地线规范、统一，色标一致、规范e) 设备平台、爬梯、栏杆稳固、工艺良好f) 生产区域环境整洁5.5场内集电线路工程质量5.5.1场内集电线路工程架空线路部分5.5.1.1 质量检验评定a) 单位工程数量符合验标规定数量，所有单位工程全部合格，主体单位工程优良，安装单位工程优良率95%，分项工程优良率95。b) 质量评分规范、真实、符合实际，优良率统计真实、符合实际。c) 验评资料齐全、真实、清晰，且正规。5.5.1.2 结构安全和功能a) 无危害影响结构安全和使用功能的裂缝和缺陷b) 铁塔结构符合设计图纸，安装正确5.5.1.3 线路复测线路复测符合35kV220kV架空送电线路测量技术规程DL/T 5146规定5.5.1.4 线路基础a) 混凝土强度、尺寸符合设计要求b) 混凝土表面平整光滑，无蜂窝、麻面、露筋c) 保护帽平整光滑、棱线平直5.5.1.5 基础回填a) 基础回填符合规范要求，无明显沉降、基面无积水b) 场内无施工垃圾c) 植被恢复按批准方案实施5.5.1.6 杆塔组立a) 杆塔安装符合设计图纸b) 杆塔材料损伤不超过规范要求c) 镀锌层脱落部位采取防腐措施有效d) 杆塔倾斜度满足规范规定e) 转角及终端塔不向受力侧倾斜5.5.1.7 螺栓安装a) 螺栓规格符合设计要求，安装正确b) 螺栓与构件接触及出扣情况、穿向符合110 kV500kV架空送电线路施工及验收规范GB 50233规定c) 螺栓级别标识清楚，无滑扣、破损d) 脚钉、攀登装置安装规范e) 螺栓应逐个拧紧，紧固力矩应符合110 kV500kV架空送电线路施工及验收规范GB 50233规定f) 按设计规定安装防盗、防松装置，防松装置齐全、可靠5.5.1.8 导线架设a) 对地距离符合设计要求b) 交叉跨越距离符合设计要求c) 相位排列符合设计要求5.5.1.9 附件安装a) 绝缘子数量、碗口方向符合设计要求，表面干净无破损b) 开口销齐全、开口符合要求；弹簧销齐全并安装到位c) 光缆接线盒安装位置符合设计要求，引下线安装牢固d) 防震锤、阻尼线安装正确、无滑动e) 金具螺栓穿向一致5.5.1.10 跳线安装连接正确，曲线顺畅，平滑5.5.1.11 接地安装a) 接地线规格、埋设深度、敷设符合设计要求b) 引下线连接符合设计要求，安装正确，便于检查测试c) 接地电阻值符合设计要求d) 接地板安装专用防盗或防松装置5.5.1.12 防护设施a) 基础护坡（堤）、排水沟符合设计要求，排水流畅b) 线路走廊障碍物清理符合设计要求c) 塔位边坡净距符合设计5.5.1.13观感质量a) 塔基平整，无施工遗留物，保护帽工艺美观b) 塔材表面干净、整洁，塔材防腐处理均匀美观c) 引流线条顺畅，安装工艺美观d) 接地引下线安装工艺美观5.5.1.14运行管理a) 塔位牌、相序牌和警示牌齐全，安装牢固、规范b) 特殊地段、特殊环境按规定设置警告牌5.5.2场内集电线路工程电力电缆部分5.5.2.1 质量检验评定a) 单位工程数量符合验标规定数量，所有单位工程全部合格，主体单位工程优良，安装单位工程优良率95%，分项工程优良率95。b) 质量评分规范、真实、符合实际，优良率统计真实、符合实际。c) 验评资料齐全、真实、清晰，且正规。5.5.2.2 电缆敷设a) 电缆弯曲半径符合规范规定b) 电缆敷设深度符合设计要求c) 电缆之间、电缆与管道、道路、建筑物平行和交叉最小净距离符合设计要求d) 并联使用的电力电缆长度、型号、规格相同。e) 直埋电缆在直线段每隔50-100米处、电缆接头处、转弯处、进入建筑物等处应设立明显的方位标识或标桩, 跨越河道、涵洞处，应设明显的标识和警示牌f) 电缆方位标识牌字迹清晰且不易脱落g) 电缆相位正确，相色及线路铭牌正确、齐全h) 直埋电缆回填土前，应经隐蔽工程验收合格，回填土应分层夯实。5.5.2.3 电缆线路附属设施a) 在易受机械损伤的地方和受力较大处直埋时，采取足够强度的保护管加以保护。b) 直埋电缆的上、下部应辅以不小于100mm，两侧不小于50 mm厚的软土沙层，并加盖板保护。c) 电缆保护管管口无尖锐的棱角、毛刺，管口宜做出喇叭型管口
