湖南新华浏阳市地方电力有限公司配网规划报告(初审稿).doc

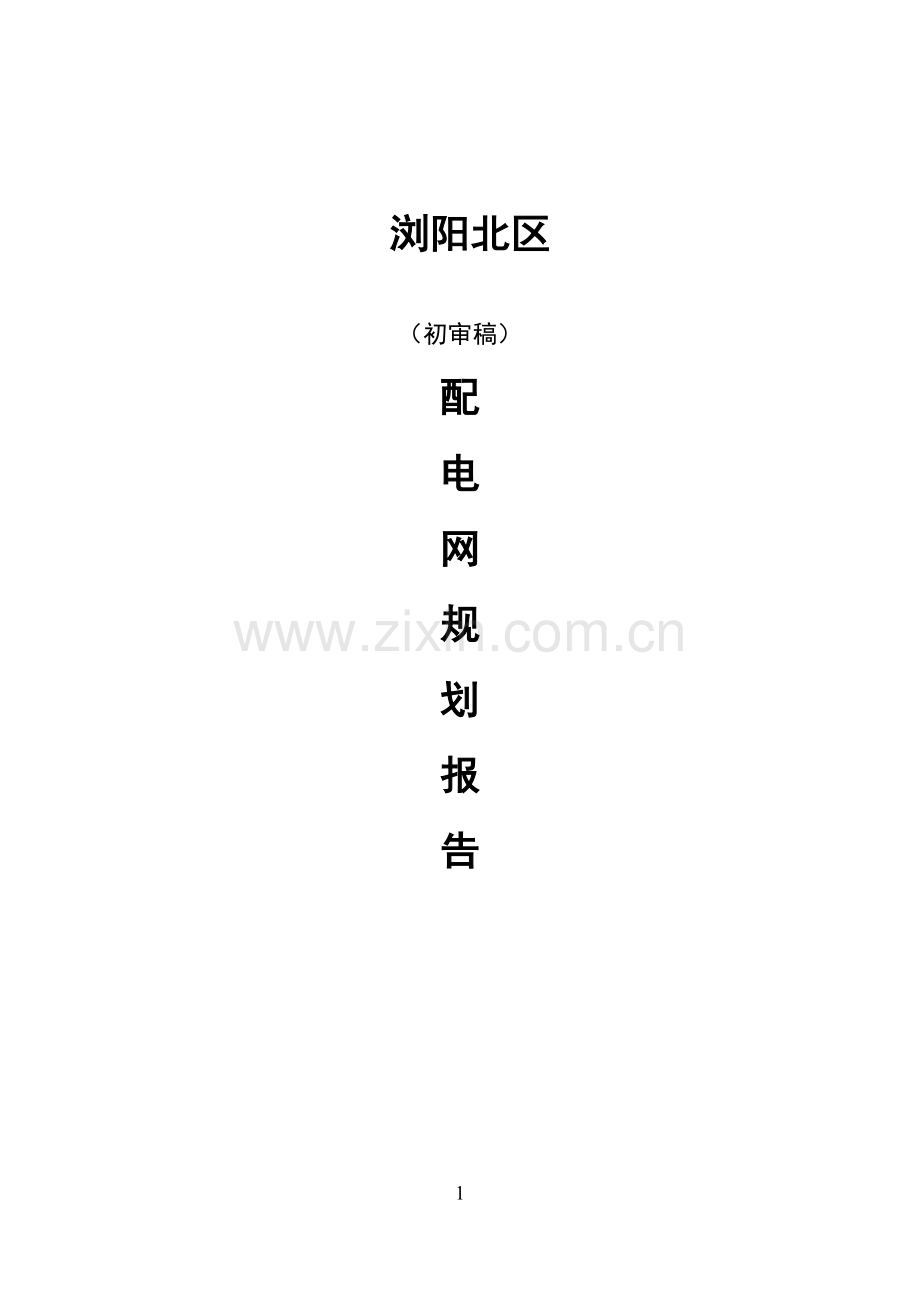

浏阳北区 （初审稿）配电网规划报告 项目名称： 湖南新华浏阳地方电力有限公司 配电网规划报告 批 准： 审 核：校 核：核 稿：编 写：目 录1 前言71.1 编制目的71.2 规划的基本思路71.3 规划的范围和基本年限81.4 编制依据92 地区经济社会发展概况102.1 地区总体情况102.2 经济社会发展历史102.3 经济社会发展规划113 配电网现状133.1 市供电企业概况133.2 用电负荷情况143.3 电源建设情况163.4 高压配电网现状（110kV、35kV）173.4.1 110kV电网现状173.4.2 35kV电网现状183.5 中压配电网现状（10kV）193.5.1 中压配电网供电分区193.5.2中压配电网结构193.5.3 中压配电网设备223.6 低压配电网现状253.7 配电网运行指标263.7.1 变电站最大负载率263.7.2 中压配电网运行指标263.8 农村电网升级改造情况283.9 配电网存在主要问题分析303.9.1 电网设备和供电能力303.9.2 供电分区和电网结构303.9.3 用户专线和专用联络线313.9.4 农村中低压配电网323.9.5 配电网管理323.9.6 建设环境323.9.7 其它问题333.9.8 配电网分析的主要结论334 电力需求预测344.1 用电量预测344.2 最大负荷预测354.3 分电压等级负荷预测结果365 配电网规划目标和技术原则375.1 供电分区的规划原则375.2 规划目标375.3 高压配电网规划技术原则385.3.1 高压配电网结构385.3.2 线路395.3.3 容载比405.3.4.变电站415.4.中压配电网规划技术原则435.4.1 中压配电网结构435.4.2 线路455.4.3 配电变压器465.4.4 配电室465.4.5 开关站475.4.6 环网柜485.5.低压配电网规划技术原则485.5.1 台区改造485.5.2 两电分离485.6.农村电网升级改造495.7.其它495.7.1 用户接入495.7.2 无功补偿516 高压配电网规划526.1 规划思路526.2 220KV电网规划526.2.1 220kV变电站必要性及其布局分析536.2.2 220KV规划的技术原则546.3 110KV电网规划546.3.1 110kV变电站必要性及其布局分析566.3.2 110KV规划的技术原则566.4 35KV电网规划566.4.1 35kV变电站必要性及其布局分析576.3.2 35KV规划的技术原则586.5 通信规划586.5.1 规划内容586.5.2 资金预算596.6 规划变电站和线路统计606.6.1 变电站规划建设情况606.6.2 各线路规划建设情况607 中低压配电网规划617.1 电力平衡及网供负荷计算617.2 中压配变规划617.2.1 配变新建规划617.2.2 高损配变改造规划627.3 中压配电网络规划637.3.1供电分区和目标网架637.3.2 配电网络新建和改造规划637.3 农村电网升级改造648 线路走廊规划668.1 变电站站址规划668.2 110kV及以上线路走廊预留678.3 10kV线路走廊预留679 投资估算及效益分析699.1 投资估算标准699.2 投资估算项目汇总729.2.1 电源规划投资汇总729.2.2 高压配电网规划投资估算汇总729.2.3 中低压配网规划投资估算739.3 投资效益分析739.3.1 资金筹措分析749.3.2 经济测算分析7410 主要结论及建议7810.1 主要结论7810.1.1 负荷水平7810.1.2 规划成效7810.1.3建设规模7910.1.4投资估算汇总7910.2 相关建议801 前言1.1 编制目的围绕配电网的地位和作用、建设现代配电网等内容，结合地区发展实际情况、功能定位和远景目标，简述本次规划滚动调整的目的和意义。浏阳北区的社会经济正处于新一轮增长的时期，工业开始发展，投资环境也得到了较好的改善，国民经济对用电需求的增长势头较为明显，且在今后一段时间内仍将保持健康的发展趋势。因此，本次电网调整规划在原有电网规划的基础上，分析目前电网存在的不足，分析近期内电网可能出现的问题，明确今后若干年内电网建设的工作重点，是很有必要的，目的是为了能够使电网通过建设和改造迅速适应国民经济快速发展的需要，更好地服务于社会经济的繁荣，同时也能够适时地调整和修正自身的电网发展规划，以达到高效、经济的目的。（1）通过本次规划，使规划区内水电直供电片区电网具有充分的供电能力，能满足各类用电负荷增长的需要，保障国民经济的发展和社会、居民的优质用电，有效地增强电网网架，保障电网与城乡建设改造和大电网输电系统协调发展。（2）使各级电压之间的容量、有功与无功之间的容量比例协调。（3）分析直供电片区电网现状，通过规划，使供电质量、可靠性及节能降损达到规划目标。（4）在建设改造与新建项目的实施中，做到设备先进、网络结构优化，与社会发展和环境保护协调一致，增强抵御自然灾害等突发事件的能力。（5）合理安排项目及进度，使建设资金和建设时间的安排取得应有的社会效益和经济效益。1.2 规划的基本思路电网规划的目的是为了加强电网的供电能力，提高电网的供电可靠性，保证电网的安全稳定运行，满足电网建设合理性、电网运行经济性的要求，从而保证国民经济健康持续发展和满足居民生活水平不断提高后对电力的需求。电网规划必须坚持统一规划，以安全可靠为基础，适度超前，突出整体经济效益，电网建设、改造项目的设计、建设都应符合电网总体规划的要求。电网规划还应合理利用现有的电网资源，充分考虑城市规划对电力建设的需求和有关要求，认真分析规划实施的可行性。针对我公司供电区域经济的发展及电力系统的现状，“十三五”期间要继续加强电网建逐步解决在局部地区已经存在的供需矛盾问题，并本着开发与节约并重的原则，适度超前，留有一定的裕度。各电压等级的电网应根据用电的需求，合理规划变电容量和电网结构，充分考虑建设坚强电网的要求。在满足电网安全、稳定、灵活运行的基础上，减少电磁环网，避免重复投资。1.3 规划的范围和基本年限规划电压等级为110kV及以下各级电网，包括110Kv、35kV、10kV、0.38kV，并延伸至220kV电网。规划项目包括新建、扩建及扩展性的改造项目。扩展性改造项目包括改变生产能力、改变电压等级、改变网络结构、改变通道资源使用方式，以及因系统参数、设备标准变化而实施的设备整体更换。整站、整变、整线、整间隔改造项目纳入扩展性改造。随一次电网建设改造之外的相关投资单独计列。2015年为规划基准年，2016年为计划执行年，规划年限为2016年2020年，2020年为规划水平年。规划期内要求逐年规划工程规模和投资，其中110kV和35kV电网要求20152020年逐年细化到工程项目，10kV及以下电网要求20152017年细化到工程项目。1.4 编制依据配电网规划设计技术导则（QGDW 1738-2012）；农村电力网规划设计导则（DL/T 5118-2010）；农网建设与改造技术导则（Q/GDW 462-2010）；水利部关于编制农村水电直供片区电网改造规划的通知（水电规计2014号）;湘水农电2012104号转发水利部关于编制农村水电直供片区电网改造规划的通知（水规计）2012458;中华人民共和国电力法(1995年12月);国务院办公厅转发国家发展改革委关于实施新一轮农村电网改造升级工程意见的通知（国办发201123号）;国家能源局关于印发农村电网改造升级技术原则的通知（国能新能2010306号）。2 地区经济社会发展概况2.1 地区总体情况浏阳市位于湖南东部偏北,处于北纬27512834,东经1131011415。东邻江西省铜鼓、万载、宜春；南接江西省萍乡及湖南省醴陵、株洲；西倚省会长沙；北界岳阳市平江；处于长沙、株洲、湘潭三市“金三角”地带，距省会长沙60公里，距黄花国际机场40公里，距京珠高速公路50公里。是国家两型社会试验区长株潭城市群的组成部分。浏阳市地域东西宽105.8公里，南北长80.9公里，总面积5007平方公里。总人口141.53万人，总面积5007.75平方公里。浏阳市地方电力公司直供电片区位于浏阳市西北部，包括浏阳北区社港、沙市、龙伏、淳口、北盛、洞阳6个乡镇，226个村（居委会）780个组，68100户家庭，约32万人口。浏阳市属中亚热带季风湿润气候，气候特征为：热量充足，气候变化随山地垂直差异明显，气候夏凉冬冻，气候冬少严寒，属湘中丘陵盆地气候类型。2.2 经济社会发展历史浏阳市属长沙市管辖，浏阳的花炮产业闻名中外，被誉为“花炮之都”。全市辖37个乡镇街道，总人口141.53万人，总面积5007.75平方公里。2005年全市完成GDP 176.01亿元，2012年全市完成GDP 811.3亿元(当年价)十一五年平均增长19.06%。简要分析地区“十一五”和“十二五”地区生产总值、产业结构、人均GDP以及城镇化率等指标的变化情况。(表2-1 )表2-1 浏阳市经济社会发展情况年份建成区面积（km）GDP（亿元）产业结构比例（%）年末总人口（万人）人均GDP（元/人）城镇化率（%）一产二产三产200514.31760110.363.226.5133.41319435.4201015.8556.771264.523.5146.73863446.3201116.3709.039.669.820.6142.44979147.8201217.9811.38.870.920.3143.65649749.9201319.2924.38.571.819.7143.96423251.2201422.11012.838.571.120.4145.37038453.382015-“十一五”年均增长率12.219.06-0.8617.93.4“十二五”年均增长率15.113.7-0.9815.83.2注：（1）“年末总人口”指常住人口；（2）“城镇化率”为城镇人口除以年末总人口；（3）2014年经济社会发展指标可采用政府部分提供的快报数。2014年，浏阳市实现生产总值1012.83亿元，同比增长12.6%。其中第一产业增加值85.89亿元，第二产业增加值720.73亿元，第三产业增加值206.21亿元，分别增长5.5%、13.8%和11%。三次产业对经济增长的贡献率依次为3.1%、79.3%和17.6%，分别拉动经济增长0.4个百分点、10个百分点和2.2个百分点；三次产业结构为8.571.120.4。（表2-2）表2-2 2014年浏阳市经济社会发展情况行政分区名称分区类型土地面积（km）建成区面积（km）GDP（亿元）产业结构比例（%）人均GDP（元/人）城镇化率（%）一产二产三产浏阳市县级市5007.7522.11012.838.571.120.47038453.38注：“行政分区类型”是指市辖区、县(含县级市)，具体定义见城市统计年鉴。2.3 经济社会发展规划2015年浏阳市经济发展目标：地区生产总值增长10.5%；工业总产值增长18%；其中：规模工业总产值增长20%；长沙考核财政总收入增长12%13%；其中：公共财政预算收入增长12%；城乡居民人均可支配收入增长9.5%左右；固定资产投资增长18%；招商引资实际到位省外资金增长16%；社会消费品零售总额增长12%；城镇登记失业率控制在4%以内；单位地区生产总值综合能耗下降2.5%；主要污染物排放总量减少2%，城乡饮用水水源地环境安全得到有效保障；人口自然增长率控制在长沙市下达的责任目标以内。详见(表2-3 ) 表2-3 浏阳市经济社会发展目标人口GDP人均GDP产业结构比例2014年（万人）2015年（万人）年均增长率（%)2014年（亿元）2015年（亿元）年均增长率（%）2014年（万元/人）2015年（万元/人）年均增长率（%)2014年（%）2015年（%）145.3146.60.891012.81119.110.569704763369.58.5:71.1:20.48.8：65.7:25.5注：（1）“年均增长率”是指十二五年均增长率；（2）“产业结构比例”的填写格式为“一产比重：二产比重：三产比重”，如10:40:503 配电网现状3.1 市供电企业概况浏阳市地方电力有限公司起始于各小水电站联合并网形成的供电区域，于1976年成立浏阳县北区供电所；1996年经浏阳市人民政府批准改为浏阳市地方电力有限公司；2007年5月成为湖南新华水利电力有限公司的全额子公司；2014年2月成为中国核工业建设集团公司和水利部综合事业局控股新华水力发电有限公到的旗下的子公司。2015年，因上级公司机构调整，成为湖南新华供电有限公司(筹)的全额子公司，公司供电辖区总面积960平方公里，供电网络覆盖社港、龙伏、淳口、沙市、北盛、洞阳6个乡镇91个行政村；用电客户8.25万、供电总人口32.6万，2014年售电量为2.26亿度，综合线损率为12.1%，电压合格率为88%，一户一表率为99.92%，村组通电率100%。公司2006年获得原国家电监会颁发的电力业务许可证(供电类) 和国家发展和改革委员会监制、湖南省经济委员会颁发的供电营业许可证，明确了供电营业区域，具备合法的电网经营资格。公副拥有自己合法的供电网络，电源主要来源于国家电网，购电方式为趸售购电。我公司注重电网安全管理，近几年内未发生重大安全责任事故，2014 年初更是获得国家能源局湖南监管办公室颁发的安全生产三级达标企业称号，成为湖南省内首家安全达标电网企业。区别于直供企业，公司主动承担自身社会责任，每年投入大量的资金及人力物力进行电网改造、网络维护工作，确保供电安全；公司致力于为我供电区域内用电客户提供优质服务，大量投入资金及精力保障烤烟生产、农业排灌用电等，努力履行保证供电、服务民生的社会责任。浏阳市地方电力有限公司拥有独立的电网，网络西至长沙、永安；东接古港；南临国家级经济开发区；北达平江；覆盖社港、龙伏、淳口、沙市、北盛、洞阳6个乡镇91个行政村(社区居委会)，8.25万户、总人口32.6万人、总面积960平方公里供区内共有自有110kV蕉桥变电站1座，容量63000kVA；35kV变电站2处，主变4台，总容量30000kVA；国网110KV变电站1座，容量为51500kVA；现有110kV供电线路总长39.95km，35kV供电线路总长50.7km，10kV供电线路总长1080km，0.4kV供电线路4200km；配电变压器综合变759台，容量71.1MVA，企业变377台，容量75.9MVA。具体介绍见表3-1。3.2 用电负荷情况浏阳市地方电力有限公司2014年网供最大负荷为66.7MW，全社会最大用电负荷为66.7MW，网供电量为2.26亿度电，全社会用电量为2.26亿度电，主要以10kV配单负荷为主。（表3-2、3-3）表3- 2014年浏阳市最大负荷和电量统计供电公司面积（k）网供最大负荷（MW）全社会最大用电负荷（MW）网供电量（亿kWh）全社会用电量（亿kWh）浏阳市地方电力有限公司96066.766.72.261.90合计96066.766.72.261.90表3-3 2014年浏阳市最大负荷和电量分布情况电压等级（kV)网供最大负荷（MW）网供电量（亿kWh）220-110-35-1066.672.26合计66.672.2677表3-1 2014年浏阳市供电企业概况企业名称及管理属性供电面积（k）供电人口（万人）售电量（亿kWh）供电可靠率（RS-3）(%)110kV及以下线损率（%）10kV及以下线损率（%）低压线损率（%）综合电压合格率（%）一户一表率（%）浏阳市地方电力有限公司960321.9099.7810.311.314.688.199.92国家电网浏阳供电公司4047.75113.336.92899.996.77.99.89299.99合计5007.75145.339.03199.788.511.312.291.599.96注：（1）“售电量”指供电企业年度总售电量； （2）“供电可靠性”指标RS-3数据统计范围应包含供电区内部供电设施，下同；3.3 电源建设情况公司所辖区共有水电站10座，水电总装机容量为5325kW，年发电量为1301万千瓦。目前水电站所发电直接接入10kV电网（见附表3-3）。表3-4 2014年浏阳市地方电网并网电厂装机容量表编号电源名称1l0kV(MW)35kV(MW)10kV(MW)备注1马尾皂-1210KW水电2关山-1125KW水电3洞阳-500KW水电4南康-450KW水电5横山头-250KW水电6洞庭黄-160KW水电7乌龙壁-660KW水电8秧田-250KW水电9六叠泉-400KW水电10风门口-320KW水电总计5325 KW水电全区合计5325 KW水电目前公司主要的电源来源还是从国家电网公司下网获得,分别由110kV丛蕉线接至220kV丛塘变（国网），35kV沙北线接至110kV沙市变（国网）。（见表3-5）表 3-5 2014年浏阳市地方电网电源来源编号变电站名称220kV110kV35kV主变台数10kV间隔总数10kV出线回数(MVA)(MVA)(MVA)（台）（个）（条）1丛塘变（国网）360216162沙市变（国网）51.521283.4 高压配电网现状（110kV、35kV）3.4.1 110kV电网现状蕉桥110kV变位于公司电网所辖区的龙伏镇蕉桥村，I回110kV沙蕉线路引自沙市110kV变，总长度为10.5km。线径为LGJ-240，投运时间为2012年。II回110kV丛蕉线路引自丛塘220kV变，总长度为29.3km。线径为LGJ-240，投运时间为2012年。沙市110kV变电源也来之220kV丛塘变，所以公司的总电源接至220kV丛塘变。表3-6 直供电片区110kV线路统计表序号电压线路名称线路长度(km)导线型号投运时间设备完好率(%)1110kV丛蕉线29.3LGJ-2402012年100%2110kV沙蕉线10.6LGJ-2402012年100%110kV蕉桥变110kV沙市变 （国网）220kV丛塘变 （国网）220kV丛塘变 （国网）图3-1 浏阳地电110kV网络现状图3.4.2 35kV电网现状35kV社港变35kV北盛变110kV沙市变（国网）110kV城关变（国网）公司电网共有2座35kV变电站，共有35kV线路3条。分别为沙市变至社港变、沙市变至北盛变和城北110kV变至北盛变。35kV线路总长度52.3km，2条线径为LGJ-150，投运时间为分别为2002年和1994年，设备完好率为100%。满足负荷对输送容量的要求，线路运行状况良好。城关110kV变至北盛变线径为LGJ-70。图3-2 浏阳地电35kV网络现状图表3-7 浏阳地电35kV线路统计表序号电压线路名称线路长度(km)导线型号投运时间设备完好率(%)135kV沙社线15.9LGJ-1502002年100%235kV沙北线8.9LGJ-1502002年100%335kV西枨北线26LGJ-701994年100%浏阳地电电网110kV线路2条，35kV线路3条，且都是单一放射回路，无一形成环网，供区内有自有110kV变电站1座，国网110kV变电站1座，35kV变电站2座，其中35kV社港变至今仍是单点单电源供电。整个高压电网的电源接入点为220kV丛塘变，供电稳定性无法得到保障，地方电网的发展受滞于国家电网，无法解决电源引入的问题。2014年浏阳地电35-220kV电网规模及电网地理接线示意图。（见表3-8及附图）表3-8 2014年浏阳市地方电网35-220kV电网规模编号变电站名称220kV110kV35kV主变台数10kV间隔总数10kV出线回数(MVA)(MVA)(MVA)（台）（个）（条）1丛塘变（国网）360216162沙市变（国网）51.521283蕉桥变（地电）63216134北盛变（地电）20216105社港变（地电）102128合计504.5104438注：（1）表中仅填写公用变电站；3.5 中压配电网现状（10kV）3.5.1 中压配电网供电分区浏阳地方电力有限公司中压配电网供电分区是按照供电范围行政区域划分的。其中社港镇10kV配电网络及供电区由社港供电营业所管理；龙伏镇10kV配电网络及供电区由龙伏供电营业所管理。沙市镇10kV配电网络及供电区由沙市供电营业所管理。淳口镇10kV配电网络及供电区由淳口供电营业所管理。北盛镇及部分洞阳镇10kV配电网络及供电区由北盛供电营业所管理。3.5.2 中压配电网结构1中压架空线路网络结构浏阳地电电网中压配电结构主要为辐射、单联络、多联络等等。10kV架空线路总共有38条，10kV线路总长度为1080KM。详细情况见。（表3-9）表3-9 2014年浏阳市地方电网10kV架空主干网络结构情况统计单位名称序号线路名称运行维护范围长度（km）导线型号主线支线北盛35KV变1北洞I回(北314）线路北盛-洞阳10.6412.24LGJ-95/LGJ-502北洞II回（北316）线路北盛-洞阳13.229.7LGJ-70/LGJ-503北洞III回（北334）线路北盛-洞阳14.877.52LGJ-150/LGJ-504北洞IV回（北328）线路北盛-洞阳14.371LGJ-150/LGJ-505河西线（北308）线路北盛-石子湾7.1216.8LGJ-70/LGJ-506北镇线（北312）线路北盛变一集镇1.322.96LGJ-70/LGJ-507北边线（北332）线路北盛-边山8.6411.6LGJ-95/LGJ-508北农线（北302）线路北盛-农大10.816.24LGJ-70/LGJ-509北沙线（北306）线路北盛-沙市10.5619.68LGJ-70/LGJ-5010北开线（北322）线路 北盛-开元路6.5 LGJ-240沙市110KV变11沙市I回（沙344）线路沙市-东门1040.5LGJ-70/LGJ-5012沙市II回（沙342）线路沙市-中心129LGJ-70/LGJ-5013沙秀线（沙338）线路 沙市-花园6.87.5LGJ-120/LGJ-5014沙楼线（沙318）线路 沙市-农大8.822.7LGJ-70/LGJ-5015沙赤线（沙336）线路沙市-黄花122.3LGJ-120/LGJ-5016沙山线（沙316）线路沙市-塘泉9.2816.3LGJ-150/LGJ-5017沙淳线（沙314）线路沙市-淳口20.136.6LGJ-150/LGJ-50焦桥110KV变18焦赤I回（蕉304）线路焦桥-赤马8.5621.1LGJ-150/LGJ-5019焦赤II回（蕉306）线路焦桥-赤马8.5617LGJ-150/LGJ-5020焦秀I回（蕉308）线路焦桥-秀山15.8432.48LGJ-240/LGJ-5021焦秀II回（蕉312）线路焦桥-秀山15.846.72沙市110KV变22焦沙I回(蕉308）线路焦桥-沙市10.6LGJ-240/LGJ-5023焦沙II回(蕉342）线路焦桥-沙市10.6LGJ-240/LGJ-5024蕉社I回（蕉332）线路焦桥变-社港变110.5LGJ-240/LGJ-5025蕉社II回（蕉334）线路焦桥变-社港变11LGJ-240/LGJ-5026焦楼线（蕉318）线路 焦桥-楼古10.6428.16LGJ-150/LGJ-5027焦山线（蕉316）线路焦桥-山田14.5612.45LGJ-150/LGJ-5028焦桥线（蕉326）线路焦桥集镇7.2810.08LGJ-95/LGJ-5029焦龙线（蕉336）线路焦桥-龙伏7.139LGJ-70/LGJ-5030焦泮线（蕉318）线路焦桥-泮春16.120.1LGJ-120/LGJ-50社港35KV变31社铜线（社302）线路 社港变-井冲11LGJ-12032社高线（社306）线路 社港变-高速3LGJ-9533社泮线（社318）线路社港变-龙伏1.30.4LGJ-70/LGJ-5034社镇II回（社312）线路社港变-集镇7.2LGJ-15035社医线（社308）线路社港变-医院7.2LGJ-15036社镇I回（社332）线路社港变-社港12.8821.78LGJ-70/LGJ-5037社大线（社322）线路社港-大洛1422.25LGJ-70/LGJ-5038社乡线(社326）线路社港-关山10.416.8LGJ-70/LGJ-50合计10kV线路38条，线路总长度为1080kM。 浏阳地方电网中压10kV架空网路，共有架空线路条数38条，分段总数为86段，平均分段数为2.26段/条，辐射式比例为79%，单联络比例为14%，多联络比例为7%，详细情况见下表：表3-10 2014年浏阳市地方电网中压架空网络结构情况统计电压等级（kV)架空线路条数分段总数平均分段数（段/条）辐射式比例（%）单联络比例（%）多联络比例（%)1038862.2679147注：（1）只统计公用网； （2）对于架空电缆混合线路，若架空线路所占长度大于50%，则归为架空线路，下同； （3）“线路条数”指变电站10kV侧实际使用间隔数； （4）“分段数”指中压线路通过分段开关连接的线路段数（平均分段数1）； （5）“多联络”指线路联络开关大于等于2的结构； （6）“辐射式比例”指辐射式线路条数占“线路条数”的比例，其它结构比例定义类此，并有“辐射式比例”+“单联络比例”+“多联络比例”=100%；2中压电缆网结构浏阳市地方电力有限公司10kV主干线路无电缆结构，所以这块统计数据为零，详细情况（见表3-11）表3-11 2014年浏阳市地方电网中压电缆网络结构情况统计电压等级（kV）电缆线路条数环网比例（%）双射比例（%）单射比例（%）其它结构比例（%）1000000注：（1）只统计公用网； （2）对于架空电缆混合线路，若架空线路所占长度大于50%，则归为架空线路，下同； （3）中压电缆网中若存在表中其它结构，请在报告中予以说明，相应数据按照“其它”口径计入； （4）“环网比例”指环网线路占线路条数的比例，其它结构比例的定义类此，并有“环网比例”+“双射比例”+“单射比例”+“其它结构比例”=100%。3.5.3 中压配电网设备1配电变压器情况浏阳市地方电网中压配电网设备共有配电室371座，配电容量为35.55MVA；箱式变压器10座，容量8.75MVA；柱上变压器378台，容量为35.6MVA。此统计未计专变配电台区。总计：769座配电设备，总容量71.1MVA。表3-12 2014年浏阳市地方电网中压配电网配电设备统计电压等级（kV）配电室箱变柱上变10（座）容量（kVA）（座）容量（kVA）（台）容量（kVA）3713555010875037835600注：只统计公用网。表3-13 2014年浏阳市地方电网中压配电变压器情况统计电压等级（kV）公变总台数（台）公变总容量（MVA）专变总台数（台）专变总容量（MVA）地区配变总台数（台）地区配变总容量（MVA）公变中高损变统计总台数（台）比例（%）107697985037775900-435.6注：（1）配电变压器指配电网中所有的配电变压器，包括箱变、配电室中的配电变压器（2）高损变指S7及以下配电变压器，只统计公用网数量。2配电线路情况浏阳市地方电网中压配电电网共有10kV线路38条，其中有社医线，铜矿线等3条专线，平均线路长度约为30kM，主干线路平均长度约为15km。（见表3-14）配网中有专用联络线如蕉社线，蕉沙线，沙开线，开元路双回线等，这些专用联络线为配网中各个变电站的负荷的合理调配创造了条件。表3-14 2014年浏阳市地方电网中压配电网线路情况统计电压等级（kV）线路条数（条）线路总长度（km）电缆长度（km）平均线路长度（km）主干线平均长度（km）主干线长度4km条数（条）主干线长度10km条数（条）平均单条线路配变装接容量（MVA/条）线路配变装接容量12MVA线路条数（条）架空线路绝缘化率（%）电缆化率（%）公用专用公用专用公用专用公用公用公用公用线路公用线路公用线路公用线路专用线路公用公用1035314584200301538386228000注：“线路条数”指变电站低压侧实际出线条数。开关类设备情况浏阳市地方电网中压配电网共有柱上开关16台，电缆分支箱1座，无环网柜，无开关站。所有开关总数55台，其中断路器为31台，负荷开关为24台，55台开关总数中无油化开关47台，全开关无无油化率为85.45%（见表3-15、3-16）表3-15 2014年浏阳市地方电网中压配电网开关站、环网柜等设备统计电压等级（kV）开关站（座）环网柜（座）柱上开关（台）电缆分支箱（座）1000161注：（1）只统计公用网 （2）开关站指设有中压配电进出线，对功率进行再分配的配电设施。表3-16 2014年浏阳市地方电网中压配电网开关无油化率统计电压等级（kV）总开关数（台）断路器（台）负荷开关（台）无油化开关（台）开关无油化率（%）105531244785.45注：（1）只统计公用网； （2）统计总开关数应包括配电网内所有开关设备，含开关站内和环网柜内开关；（3）断路器台数+负荷开关总数=总开关数；（4）开关无油化率=无油化开关总数/总开关数。无功补偿设备装设情况 浏阳市地方电网中压配电网线路上没有装设无功补偿装置，所以中压线路补偿为零。配变低压侧补偿，一般都有装设无功补偿装置，配变总台区数为1136台，无功补偿容量为27.9Mvar。（见表3-12）表3-17 2014年浏阳市地方电网中低压配电网无功补偿统计电压等级（KV
