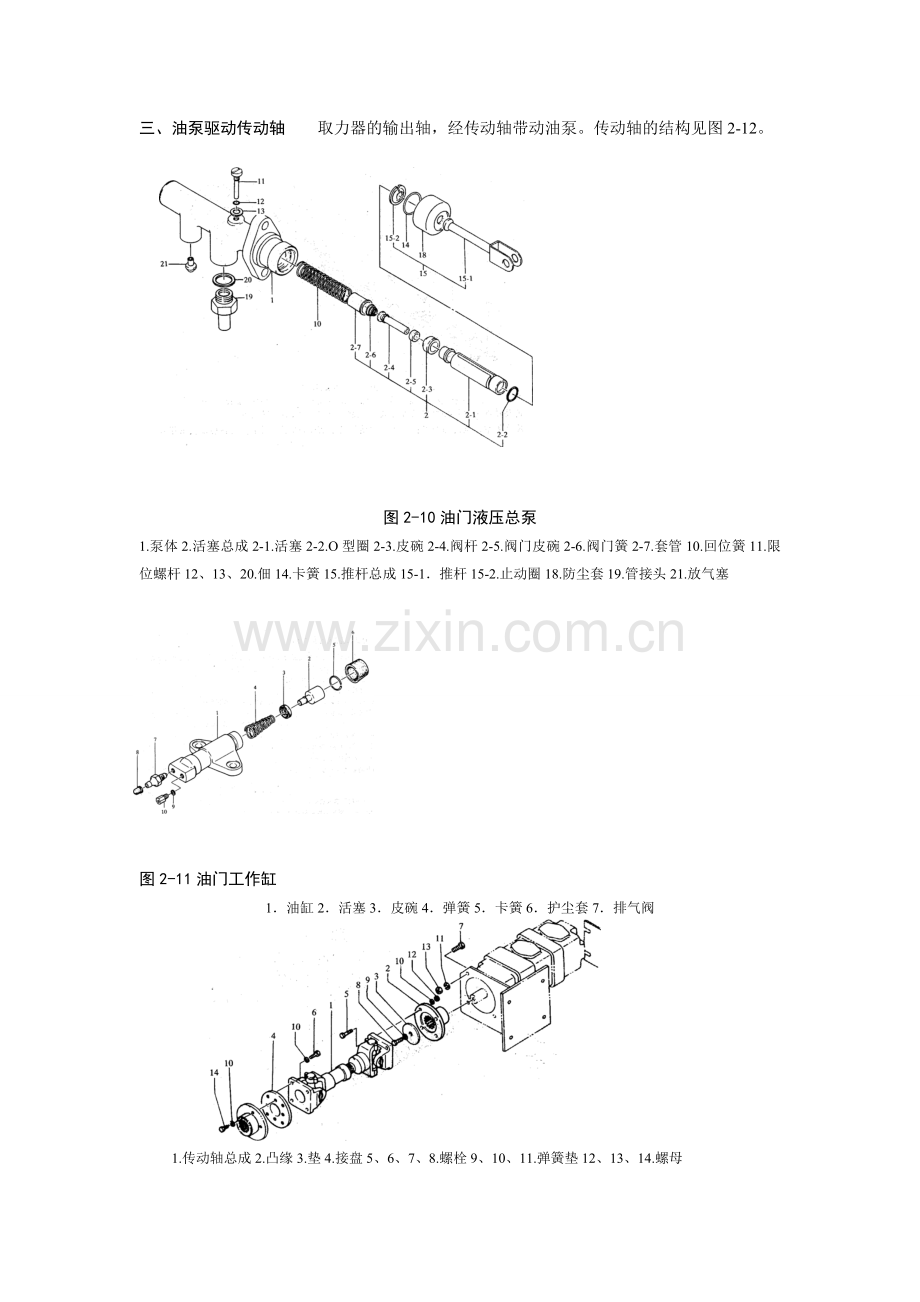

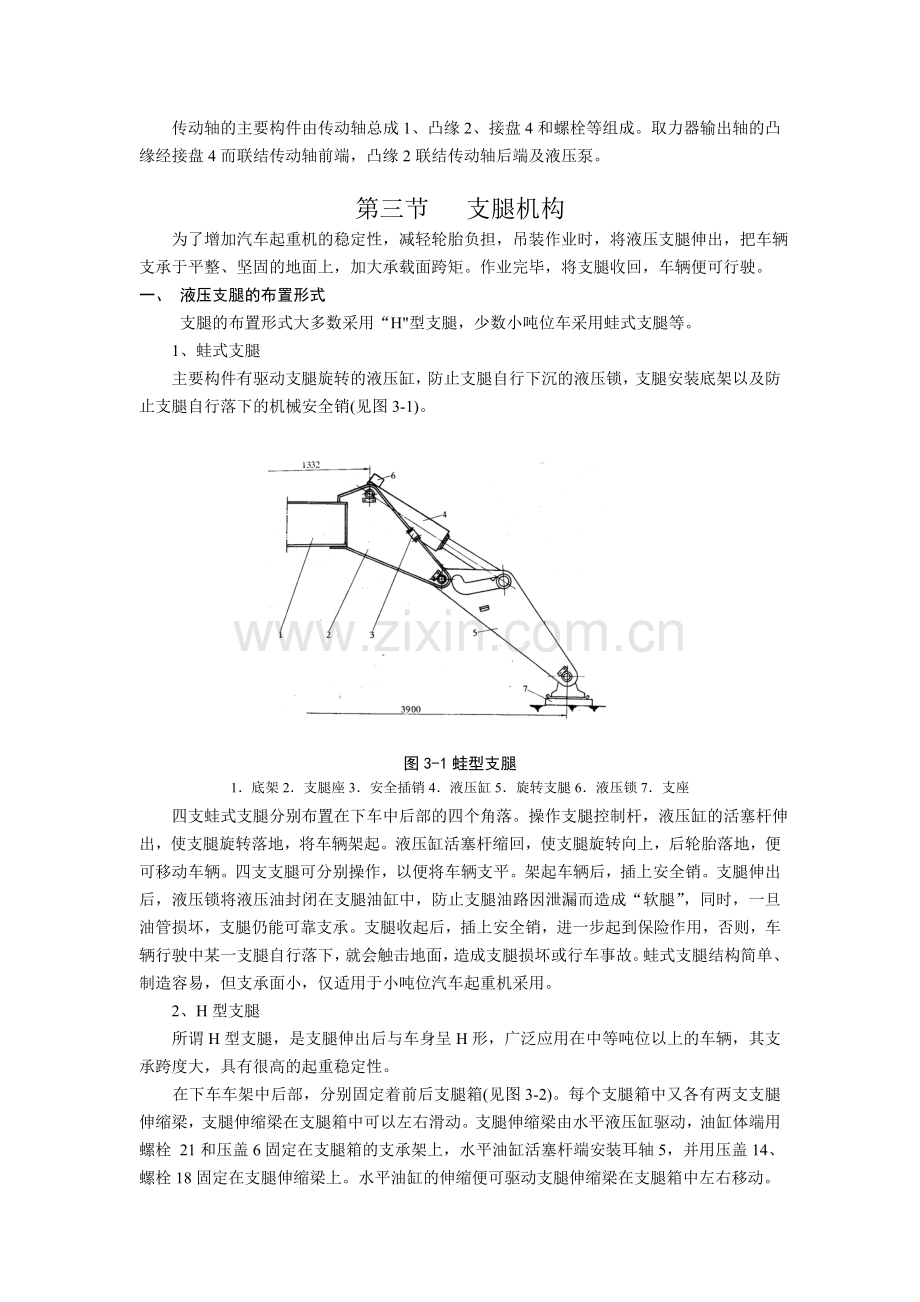

三、油泵驱动传动轴 取力器的输出轴，经传动轴带动油泵。传动轴的结构见图2-12。图2-10油门液压总泵1.泵体2.活塞总成2-1.活塞2-2.O型圈2-3.皮碗2-4.阀杆2-5.阀门皮碗2-6.阀门簧2-7.套管10.回位簧11.限位螺杆12、13、20.佃14.卡簧15.推杆总成15-1推杆15-2.止动圈18.防尘套19.管接头21.放气塞图2-11油门工作缸1油缸2活塞3皮碗4弹簧5卡簧6护尘套7排气阀图2-12油泵驱动轴 1.传动轴总成2.凸缘3.垫4.接盘5、6、7、8.螺栓9、10、11.弹簧垫12、13、14.螺母传动轴的主要构件由传动轴总成1、凸缘2、接盘4和螺栓等组成。取力器输出轴的凸缘经接盘4而联结传动轴前端，凸缘2联结传动轴后端及液压泵。第三节 支腿机构 为了增加汽车起重机的稳定性，减轻轮胎负担，吊装作业时，将液压支腿伸出，把车辆支承于平整、坚固的地面上，加大承载面跨矩。作业完毕，将支腿收回，车辆便可行驶。一、 液压支腿的布置形式支腿的布置形式大多数采用“H型支腿，少数小吨位车采用蛙式支腿等。 1、蛙式支腿主要构件有驱动支腿旋转的液压缸，防止支腿自行下沉的液压锁，支腿安装底架以及防止支腿自行落下的机械安全销(见图3-1)。图3-1蛙型支腿1底架2支腿座3安全插销4液压缸5旋转支腿6液压锁7支座 四支蛙式支腿分别布置在下车中后部的四个角落。操作支腿控制杆，液压缸的活塞杆伸出，使支腿旋转落地，将车辆架起。液压缸活塞杆缩回，使支腿旋转向上，后轮胎落地，便可移动车辆。四支支腿可分别操作，以便将车辆支平。架起车辆后，插上安全销。支腿伸出后，液压锁将液压油封闭在支腿油缸中，防止支腿油路因泄漏而造成“软腿”，同时，一旦油管损坏，支腿仍能可靠支承。支腿收起后，插上安全销，进一步起到保险作用，否则，车辆行驶中某一支腿自行落下，就会触击地面，造成支腿损坏或行车事故。蛙式支腿结构简单、制造容易，但支承面小，仅适用于小吨位汽车起重机采用。 2、H型支腿 所谓H型支腿，是支腿伸出后与车身呈H形，广泛应用在中等吨位以上的车辆，其支承跨度大，具有很高的起重稳定性。在下车车架中后部，分别固定着前后支腿箱(见图3-2)。每个支腿箱中又各有两支支腿伸缩梁，支腿伸缩梁在支腿箱中可以左右滑动。支腿伸缩梁由水平液压缸驱动，油缸体端用螺栓 21和压盖6固定在支腿箱的支承架上，水平油缸活塞杆端安装耳轴5，并用压盖14、螺栓18固定在支腿伸缩梁上。水平油缸的伸缩便可驱动支腿伸缩梁在支腿箱中左右移动。图3-2 H型支腿箱1.后支腿箱2.前支腿箱3.伸缩梁4.7.护杆5.耳轴6、14.压板8.支腿座9.止动块10.锁定销11.压盖12.球节13.固定销15、16、17、18、19、20、21、22、23.螺栓24、25、26.垫圈27、28.螺母29.油嘴30.锁链 支腿伸缩梁的外伸端安装着垂直支腿液压缸，垂直液压缸伸出，便可将车架起。为了扩大支承面，垂直液压缸活塞杆下端铰接着支腿座8。支腿全部收回后，由锁定销10将支腿伸缩梁锁固，防止其行车中外伸。支腿伸出后必须插进锁定销以确保安全。 支腿箱中油缸及管线布置见图3-3。由图中可以看出，全车共计四个支腿水平缸和四个垂直液压缸。为使油管便于布置，所有支腿液压缸都是固定缸体端，而活塞杆联结活动端。每个液压缸都可单独操作使其伸缩，所有的水平液压缸或垂直液压缸又可分别使其同时伸出，或同时缩回。图3-3支腿管线图1 油管3水平缸4垂直支腿5、7液压锁6密封圈8、9管接头 垂直支腿液压缸的上部都装有液压锁，防止垂直支腿自行缩回而造成事故。 为了进一步增加起重稳定性，有的车辆根据用户要求，可以安装一支前液压垂直支腿。支腿的整个布置见图3-4。图3-4有前支腿的H型支腿二、液压支腿控制阀 装在下车的支腿控制阀，将油泵流入的液压油供到支腿液压回路，以控制各支腿水平缸和垂直缸的动作。当支腿控制阀的各柱塞滑阀位子空档位置时，液压油则经此控制阀而流进上车操作用控制阀。 1、支腿控制阀的结构以NK-400E型吊车的支腿控制阀为例（见图3-5），其主要构件有：装有第三泵液压油进油孔和安全阀的端头阀体1、可转换支腿伸出或缩回动作的柱塞滑阀阀体3、各柱塞滑阀位于空档位置时将液压油转送到上车回转控制阀的中间阀体10、控制前侧千斤顶动作的柱塞滑阀阀体5，以及可选择支腿水平缸或支腿垂直缸的柱塞滑阀阀体4。图3一5 支腿操作用控制阀支腿控制阀的剖面图见图3-6。 主安全阀控制第三泵的出油最高压力，不同机型控制压力有所差别，NK-400E型为21MPa，而NK-250E型为18MPa。阀体3的柱塞滑阀，控制全部支腿的伸出或缩回动作，如拉动柱塞，支腿只能伸出；推动柱塞，支腿只能收回。柱塞滑阀处于中立位置，则第三泵液压油供给上车回转控制阀。阀体5内柱塞用以控制前支腿。阀体4内有四支柱塞滑阀可分别控制右前、右后、左前和左后支腿。将柱塞拉出，则支腿水平缸动作；将柱塞推入，则支垂直缸动作。同类支腿可同时动作，每支支腿也可单独操作。图3-6支腿控制阀剖面图支腿控制阀的分解图见图3-7。由图可见，手动柱塞滑阀3-2和5-2都是弹簧复位式，使用此阀时必须将操作杆按住，松手后柱塞自动回到中立位置。手动柱塞滑阀4-15为钢球定位式，有三个档位，移动时用手扳动，松手后可固定在某一档位。图3-7支腿控制阀分解图1.3.4.5.10阀体总成1-1.3-1.4-1.5-1. 10-1阀体1-2. 3-10. 3-12. 3-14. 3-22. 4-14. 4-17. 5-10. 5-12. 5-14.8、10-6螺塞1-3. 1-4. 1-5. 3-13. 3-17. 3-18、3-19. 3-21. 4-2. 4-3. 4-4. 4-5. 5-13. 5-17. 5-18. 5-19. 7-1. 7-2.9、10-7. 10-8. 10-9. 10-10. 14-1.14-2. 15-3.15-4密封圈2端盖3-2.4-15.5-2柱塞滑阀3-3.5-3油封3-4.4-6.4-7.4_10.5_4止动器3-5.4-12.5-5.10-3.10-5弹簧3-6.5-6弹簧座3-7.5-7.5-20隔套3-8. 5-8.13螺杆3-9.4-11.5-g弹簧盖3-11.4-13.5-11支架3-23_6螺母4-8柱塞接头4-9球套4-16定位球7.14安全阀10-2. 10-4单向阀11.12衬环15附属板总成15-1阀体15-2.管接头15-5.定位销支腿控制阀操作杆见图3-8。于下车左侧或右侧都可操作支腿伸缩。支腿伸缩阀操纵杆8同时安装发动机油门控制软线，进一步扳动此杆则发动机转速升高，支腿伸缩速度加快。图3-8支腿控制阀操纵杆1托架2操纵臂3支架4、5、6、7、30.导向支架8、9操纵杆11.盖板12、28.圆柱销13、14.手柄17、18、19、20、21.螺栓22、23、24垫圈25、26、27.螺母29开口销2、支腿控制阀的动作原理 2.1支腿伸出动作 将支腿伸缩用的阀体3内柱塞拉出时（见图3-9），流向回转液动阀的油路被堵塞。由阀体1的P油孔流进支腿控制阀的液压油，经阀体3被送到阀体4和阀体5。将阀体4内支腿缸转换用柱塞滑阀推到支腿水平缸或拉到支腿垂直缸位置时，液压油流进支腿水平缸或支腿垂直缸的活塞侧油腔，使被转换的支腿缸伸出。将阀体5内柱塞滑阀拉出，则前侧千斤顶油缸就会伸出。另一方面，支腿缸活塞杆侧油腔的液压油顶开阀体10内单向阀，再流过阀体3后流回储油箱。液压油流向如图3-9内箭头所示。图3-9支腿控制阀动作原理图 2.2支腿缩回动作向上扳动支腿伸缩操纵杆，来自P油孔的液压油经阀体3和阀体10内单向阀流进各支腿缸的活塞杆侧油腔（见图3-10）。另一方面，从各油缸的活塞侧油腔流出的油液，通过柱塞滑阀阀体4、5，再流过柱塞滑阀阀体3后流回储油箱，液压油流向如图3-10中箭头所示。图3-10 支腿控制阀动作原理图 2.3支腿控制阀处于空档 当支腿伸缩操纵杆位于中立位置，即阀体3内柱塞滑阀位于中立位置时，由P油孔进入的液压油经阀体3、10后，再通过回转密封件而流向回转机构液动阀。支腿控制阀上的安全阀，限定支腿回路和回转回路的最高工作压力。当支腿油缸的活塞移动到其行程的极限位置时，油缸内液压油的压力升高，达到安全阀预定压力值时，安全阀便动作起来，多余液压油则被排泄到储油箱。 2.4安全阀动作原理 安全阀的主要构件有活塞、阀座、针阀、弹簧、调整螺丝等（见图3-11）。安全阀安装在油泵排油道内，在弹簧力的作用下活塞被推压于阀座上，通往储油箱的油路因而关闭。但主回路的压力油则经活塞上的细孔与针阀相通，从而产生推向针阀的压力。另一方面，针阀还受到弹簧a的张力作用面压回针阀座，安全阀的启闭即为两者强弱抗衡的结果。具体来说，如果液压力大于弹簧a的张力，针阀就会被推开，液压油将通过设在活塞中央的细孔返回储油箱。这时候活塞两侧细孔有压力油通过，因而使活塞前后产生压力差。如果这个压差力大于弹簧b的张力，活塞便浮起，而在保持调定压力值的条件下，把剩余的油液送回储油箱。 待压力下降，作用于针阀的液压力小于弹簧力，针阀就关闭。这时候，活塞两侧细孔没有压力油流 图3-11安全阀动作原理过，活塞前后自不会压力差，结果活塞在弹簧b作用下被推压于阀座上，液压油停止返回油箱。三、垂直支腿油缸液压锁支腿控制阀处于中立位置时，虽然通向支腿缸的油路被堵塞，油缸成双向锁止状态，但控制阀的柱塞滑阀的泄漏比一般单向阀大得多，仅用控制阀的中间位置来锁紧油缸是不可靠的。因此支腿垂直液压缸上都装有液压锁，用以防止支腿自行下沉而造成事故。 支腿缸液压锁有单向液压锁和双向液压锁。一般采用单向液压锁即可满足使用要求。 1、支腿单向液压锁 1.1单向液压锁的结构 单向液压锁由阀体1、装有O型环10的引导活塞9、装有密封环2并压装到阀体上的阀座3.球阀4、弹簧5及O型环等组成（见图3-12）。液压锁固定在支腿垂直缸的上部。图3-12支腿单向液压锁1.阀体2、7、10、15、16-2.密封圈3.阀座4.球阀5.弹簧6.弹簧座8、16-1.端盖9.活塞 由阀座3、球阀4和弹簧5等组成的单向阀，具有允许液压油单向流动和阻止液压油反向流动的功能。 1.2工作原理 (1)垂直支腿转换阀处于中立位置。单向阀受油缸活塞腔油压及弹簧力的作用而被压紧在阀座上（见图3-13），从而完全封锁油缸活塞腔的液压油。即使转换阀连接液压锁的橡胶油管破损，单向阀仍能有效的锁紧油缸活塞侧油腔，不致发生垂直支腿下沉（即活塞杆上升）而使车体倾斜后发生事故。(2)转换阀处于垂直支腿伸出位置。当支腿伸出时，液压油由A油口进入液压锁(见图314)，压力油仅需35kPa的压力便可推开单向开阀，进入油缸活塞侧油腔。而活塞杆侧油腔的液压油图3-13支腿单向液压锁锁止 图3-14支腿单向液压锁动作原理由D孔经B孔返回储油箱，引导活塞也在进油压力作用下移到最右端。为此，活塞杆经伸出支承于地面，将车辆架起。当支腿伸出到某一位置，使转换阀回到中立位置，则单向阀在油缸活塞侧油压（车辆自重和负荷造成的压力）及弹簧张力作用下紧压阀座，所以，垂直液压缸可锁定在升程内的任一位置，以便调节下车的水平状态。 (3)控制阀处于收回垂直支腿位置。来自液压泵的压力油由B孔进入液压锁，由D油孔进入垂直液压缸的活塞杆侧油腔，但油缸活塞侧油腔压力油被单向阀堵塞（见图3-15），所以垂直支腿不能动作。但油孔B、D侧油压p2压力上升，因而推动引导活塞左移，打开单向阀，使C、A侧液压油返回油箱，油缸活塞杆便向上移动，将车辆放下。进油压力升高，单向阀开度增大，进入油缸的油液流量增加，活塞杆上升速度也增加。换向阀于收回支腿中途仍可转 图3-15 单向液压锁动作原理换到中立位置，单向阀便又关闭，将活塞杆锁止在其行程内的任一位置。如引导活塞的直径为单向阀直径的4倍，则进油压力p2为背压p1的四分之一时，便可打开单向阀而回油。 安装此阀时，四支固定螺栓及管接头扭人阀体时要注意使阀体受力均匀，不可用力过大，以免使阀体变形，导致引导活塞或单向阀动作失灵，造成功能不良的故障。 2、支腿双向液压锁 单向液压锁仅锁止垂直支腿液压缸的活塞侧油腔，而双向液压锁采用两支单向阀，把垂直油缸上下腔的液压油都予锁止，使垂直支腿更可靠的支承车辆。 2.1支腿双向液压锁的结构支腿双向液压锁的结构也是由引导活塞和两支单向阀组成(见图3-16)。图3-16支腿双向液压锁 2.2支腿双向液压锁动作原理 (1)当支腿控制阀处于中立位置时，引导活塞处于中间位置，两支单向阀都关闭，油缸活塞上下腔的液压油都予锁止。 (2)当控制阀移到垂直支腿伸出位置时，液压油由B油孔进入液压锁，推开左侧单向阀，经B1油孔进入油缸活塞侧油腔；与此同时，从B油孔进入的压力油推动引导活塞右移，打开右侧单向阀，使油缸活塞杆侧油腔的压力油，经A1油孔和右侧单向阀，从A油孔进入控制阀后返回油箱。支腿油缸的活塞杆便伸出，使车辆架起。 (3)当收回支腿时，液压油由A油孔进入液压锁，轻易的打开右侧单向阀而进入油缸活塞杆侧油腔。油缸活塞侧油腔的压力油因液压锁左侧单向阀关闭，而活塞不能移动，使A油孔进入液压锁的压力被迫升高，推动引导活塞进一步左移而打开左侧单向阀。油缸活塞侧油腔的压力油经B1油孔、左侧单向阀、B油孔、支腿控制阀和油管返回储油箱。垂直支腿液压缸的活塞杆上升，使垂直支腿收回。液压锁仅用于控制垂直支腿液压缸，而水平液压缸则用锁定销10(见图3-2)锁固。当水平缸处于全伸、半伸和完全缩回位置时，分别用锁定销插进支腿箱和支腿伸缩梁对正的销孔防止支腿伸缩梁横向移动。四、支腿液压缸 H型支腿采用水平支腿液压缸和垂直支腿液压缸，而蛙式支腿仅用一种支腿液压缸。液压缸的结构基本雷同，仅规格因使用在不同部位或不同车型而异。1、水平支腿液压缸 NK-250E型吊车的水平支腿油缸的主要构件有油缸1、活塞杆2、活塞3、缸盖4、密封圈8、9和防尘套12等(见图3-17)。 油缸一般用铸钢、锻钢或无缝钢管制造，内孔经精加工，增强活塞的密封性能。油缸外面布置着钢质油管，两端有进、排油o。油缸一端用耳轴固定在支腿箱上，另一端外螺纹上安装缸盖。 活塞杆一般采用中碳钢或硅钢，经调质处理后，再硬质镀铬并光磨，为实心细长杆件。活塞杆用螺母固定着活塞3，活塞上装有双向Y型密封8。隔套6用以防止活塞在行程终点撞击油缸盖，同时与油缸形成的缝隙起缓冲作用。活塞杆的伸出端绞接在支腿梁上，活塞杆伸缩便可驱动支腿梁和垂直支腿左右移动，改变横向支承的跨距。导套5上安装O型环11、Y型密封9，用缸盖4与油缸端面压紧，形成活塞杆和缸盖间霍封。缸盖4上安装防尘密封12。 水平支腿液压缸为细长杆件，承载能力较小，移动水平缸时，支腿垂直缸必须离开地面，否则将造成水平缸活塞杆的弯曲，甚至油缸的损坏。 支腿水平缸半伸或全伸，作业前要插进支腿止动销，防止支腿梁移动造成危险；支腿水平缸要完全缩回，并插牢支腿止动销，方可使车辆行驶，防止支腿梁外伸超宽而发生行车事故。当个别水平支腿明显的动作迟缓，而管线完整时，应拆检该缸是否内漏或活塞杆弯曲等异常损坏。活塞杆弯曲超过0. 15mm时应予校正，密封件原则上每次拆检后应换新。 支腿梁要经常保持清洁和良好的润滑，支腿梁与支腿箱的导向间隙过大时应予处理，以便减轻支腿水平缸的负荷。支腿的橡胶软管安装时，不得产生扭曲，弯曲半径大于软管外径的10倍以上，离软管接头6倍软管外径长度内不得产生弯曲。2、垂直支腿液压缸 垂直支腿液压缸安装在支腿梁的外端，随支腿梁一起横向移动。垂直支腿液压缸的活塞轲安放在油缸下方，通过铰接的支腿座支承地面。油缸的顶部安装液压锁。 垂直支腿缸的主要构件有油缸1、活塞杆2、缸盖3、活塞4、Y型密封6、7、支承环17、18、19、活塞耐磨环15和防尘密封10等(见图3-18)，活塞4套装在活塞杆2上，其间有O型环密封。活塞上装有两支尼龙耐磨环15，防止活塞与油缸直接接触。活塞上装有两支唇口朝向两侧的Y型密封圈6，唇口面向油缸的Y型密封圈背后装有支承环17，使活塞承受两个方向的油压，都能保持良好的密封。活塞用挡环5和卡簧13固定在活塞杆上。活塞杆另一端用圆柱销安装球节，以便使支腿座圆盘与不平地面吻合，活塞杆也经硬质表面镀铬，并经精磨加工。活塞杆上装有隔套21，防止活塞直接撞击缸盖，并起缓冲作用。油缸上端用四支螺栓固定液压锁，并有通向油缸上腔的油孔，通往活塞下腔的油道用钢管联结。油缸下端凸缘用螺栓固定在支腿梁上。缸盖3用螺纹固定在油缸上，并用顶丝16预防匹盖退扣。缸盖内圆柱面凹槽内装有Y型密封7、支承环18、防尘圈10及卡簧25，用以保持与图3-17支腿水平缸 1.油缸2.活塞杆13.活塞4.缸盖5.导套6.隔套7.锁母8、9.密封圈10、11.O型圈12.防尘套图3-18支腿垂直缸1.油缸2.活塞杆3.缸盖4.活塞5.挡环6、7.密封8、9、20.O型圈1O.防尘油封11.导套13、25.卡簧15.耐磨环16.螺塞17、18、19.支承环21.隔套活塞杆间的良好密封；缸盖外圆柱面上，装有O型环9、20和支承环19，用以保持与油缸间的良好密封。缸盖与活塞杆间还装有导套11，防止活塞杆与缸盖直接接触，同时使缸盖与活塞杆间形成狭缝，造成液压油的挤压阻力，缓和活塞与缸盖间的冲击。发现支腿垂直液压缸自行下沉时，首先应检查液压锁的单向阀（有的为球阀）是否密封。如果难以确定单向阀是否密封时，可用对比法进行检验。即用垂直支腿动作正常的液压锁替换可疑的液压锁，如果自动下沉的支腿变为动作正常，则可断定为液压锁单向阀不密封，否则为该支腿液压缸发生内漏，活寨两侧的液压油互相窜通。如果发现全部支腿水平缸和支腿垂直缸动作都异常缓慢转台的回转也是如此。应首先检查支腿控制阀上的安全阀的调定压压力，如果未达到规定值，应调整安全阀，如果安全阀的压力始终无法提高，则可拆检第三泵。第四节 回转机构回转机构是完成臂杆转动的装置。全液压汽车起重机的回转机构包括转台、回转支承和驱动装置（见图4-1）。图4-1 回转机构1.滚盘2、3、5.螺栓4.回转马达6.转台7.下车8.减速器9.驱动齿轮10.外座圈11.滚珠12.内座圈13.齿圈 由回转液压马达带动减速机构成的驱动装置，固定在上车转台上，其下部的输出轴上安装驱动齿轮。回转支承似一盘大滚动轴承，内座圈为不动圈，内圆柱面上制成齿圈，固定在下车的车架上；外座圈为转动圈，通过滚珠相对内座圈可以转动，固定在转台底部。当驱动齿轮与内座圈的齿圈啮合时，带动外座圈和转台正转或反转，实现吊机在固定的下车上回转。 回转机构回转中心装有回转密封件，亦称中心回转接头。回转密封件心轴固定在下车车架上；套在心轴上的转子固定在上车转台上，因此，上车的回转便可带动转子绕心轴转动。转子与心轴间有用密封相互隔离的油道及电器用的电刷和滑环。回转密封用以沟通上下车间的油路和电路。一、中心回转密封 三联齿轮泵供到上车的液压油分别通过回转密封件，而上车返回的液压油及油门的液压控制也通过回转密封而返回下车；下车供给上车电源以及上车对下车的电气控制都通过回转电刷。回转密封件的心轴用凸缘固定在下车车架上，转子用拉杆固定在上车的转台上（见图4-2）1、回转密封件 1.1结构 液压回转密封件主要由中心轴1、转子2、上盖3、下凸缘6、O型环7及支承环8等组成(见图4-3)。中心轴固定在凸缘6上，凸缘再固定在下车车架上。中心轴外周车有环形槽，环形槽上装有O型密封圈和支承环，两支O型环间的环槽内有径向油道孔，分别与轴向油道孔相通，轴向油道孔分别通往中心轴下端，再分别安装联结下车的相应油管。 转子套装在中心轴上，转子内圆柱面与中心轴环形油槽对应位置也车有油道槽，油道槽内有径向油孔，与上车的对应油管联结。转子用拉杆连结到转台上，所以，转台转动时便带动转子在中心轴上回转，沟通了上下车间的液压油路。 回转O型密封圈为耐油丁腈橡胶，支承环为聚缩醛树脂。O型环两侧都装有支承环，既能承受较高的油压，使用寿命也很长。支承环由于材质紧硬，为了拆装方便，在圆周上开有一个切口，开口的切角和倒棱都经过精细加工，所以不得随便使用其他制品代用。 为了使转子下端面的止推垫圈减少磨损，设置了黄油嘴以便注油。图4-2 中心回转密封 NK-400E型的回转密封件，密封圈和支承环都设置在转子内圆柱面上(见图4-4)。 中心轴下部外圆柱面上安装下车通往上车的油管（见图4-5）。油管3、4、5为上车返回油箱管道，油管6、20、21为第一泵的排油管，油管7、25、21为第二泵的排油管，油管8、9、22、70为第三泵的排油管，油管13为上车控制下车油门工作缸32的油管，油管67为上车液压元件泄漏及控制油路回油管，油管10、66、68为支腿控制阀回油管。有的吊车用软索自上车操作室经回转密封件的心轴中的通孔，直接操纵运载车的发动机转速。图4-3旋转密封1.中心轴2.转子3.转子帽4.止推垫圈5.终端垫圈6.凸缘7.O型环8.支承环9.圆头螺钉10、11.螺栓12.弹簧垫圈13.润滑脂嘴1.2回转密封件的维修 拆装回转密封件时，用拉器或专用工具将转子从心轴上拉出（见图4-6）。图4-4 NK-400E型回转密封1.中心轴2.凸缘3.盖5.塞6.油堵8.上盖9.回转体13.止推垫圈14.润滑油管17 、18.螺栓19.垫圈21.滑脂嘴22.防光圈23、24.密封圈25.支承环26.接头28.卡子 密封件装配时应小心细致，防止0型密封圈扭曲和支承环的损坏，心轴外表面及转子内表面应涂抹适量液压油。组装完毕后，为了确认各孔口的O型密封圈安装是否正常，回转力是否合适，应分别对各孔口进行压力试验（见图4-7）。 压力试验时，将中心轴上对应油孔用螺塞封堵，分别将试验油管接到转子孔口上，加压后并左右回转转子，如O型密封圈受到损伤，则转子上其他孔口会有压力油流出，遇到这种情况时，应立即停止试验，重新拆检旋转密封件。 试验时，对各油孔所加压力及试验条件见表4-1。其中A孔为回油孔，B孔为第一泵出油孔，C为第二泵出油孔，D为第三泵出油孔，E为液压元件漏油及液压控制油路泄油孔，F为发动机油门液压控制油道孔。图4-5下车液压管路1、11、12、76.油箱出油管3、4.、5、44、45、67.主回油管6、20、21、38、39.第一泵出油管7、21、25、38、83.第二泵出油管8、38、69、70.、72.第二泵出油管9、20、37、69、72.第三泵供上车油管10.66、68、70.支腿回油箱13.26.29、30、31发动机转速控制油路32油门控制分泵33.三联泵34.支腿控制阀35.中心回转密封36.第三泵测压接头67. 泄漏油管40、41、42、43、63、64、84、85.密封圈图4-6转子和轴的组装法示意图图4-7压力试验示意图表4-1 回转密封压力试验(NK-250E型)油孔名称压力(100kPa)漏油试验回油AP1BP2 CP3 D回油E油门F102502502105120没有漏油没有漏油没有漏油没有漏油没有漏油没有漏油试验压力ABCDEF2030030025510145没有变形和漏油没有变形和漏油没有变形和漏油没有变形和漏油没有变形和漏油没有变形和漏油条件液压油：相当于56号粘度级，油温：50552、回转电刷 回转密封件的顶部安装回转电刷，用以沟通上下车间的电气装置。运载车向吊机提供电源，供吊机的仪表、照明和控制装置等用电，同时于上车操作室内用电器装置经回转电刷，可控制下车发动机的起动、熄火，控制整车的外形灯及前支腿的限位开关等。 淘通上车的导线分别与六支电刷63联结，电刷弹性地压在滑环上，即接通上下车相应的导线电刷联结在底座15上，底座用螺栓固定在回转密封件的转子上端，所以电刷与转子一同转动，沟通上下车的电器装置，达到连续通电的目的。 滑环的心轴上端8上安装有齿轮46，通过与之啮合的齿轮5的转动，驱动臂杆回转角度电位计49，用以显示臂杆左、右旋转角度。
