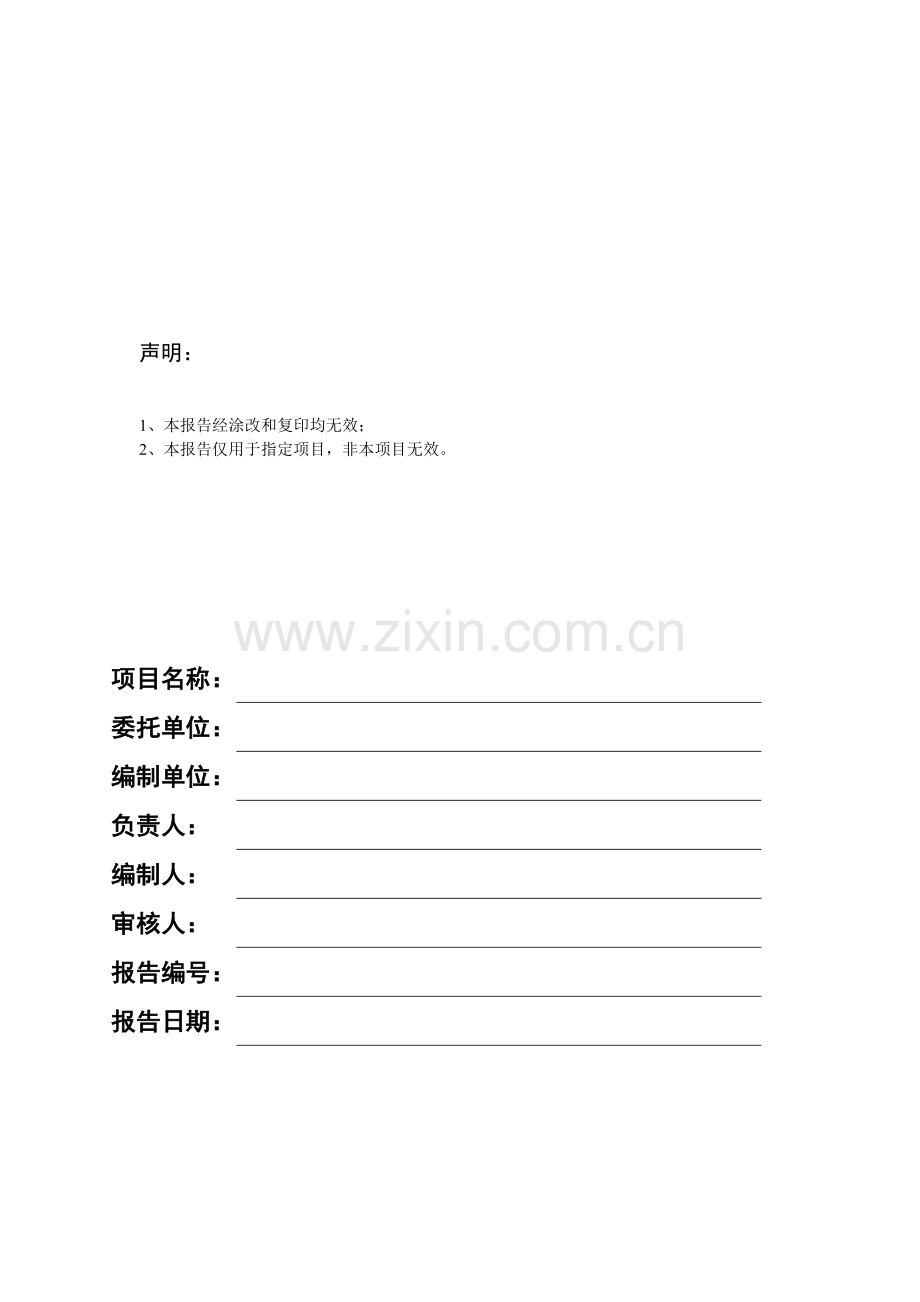

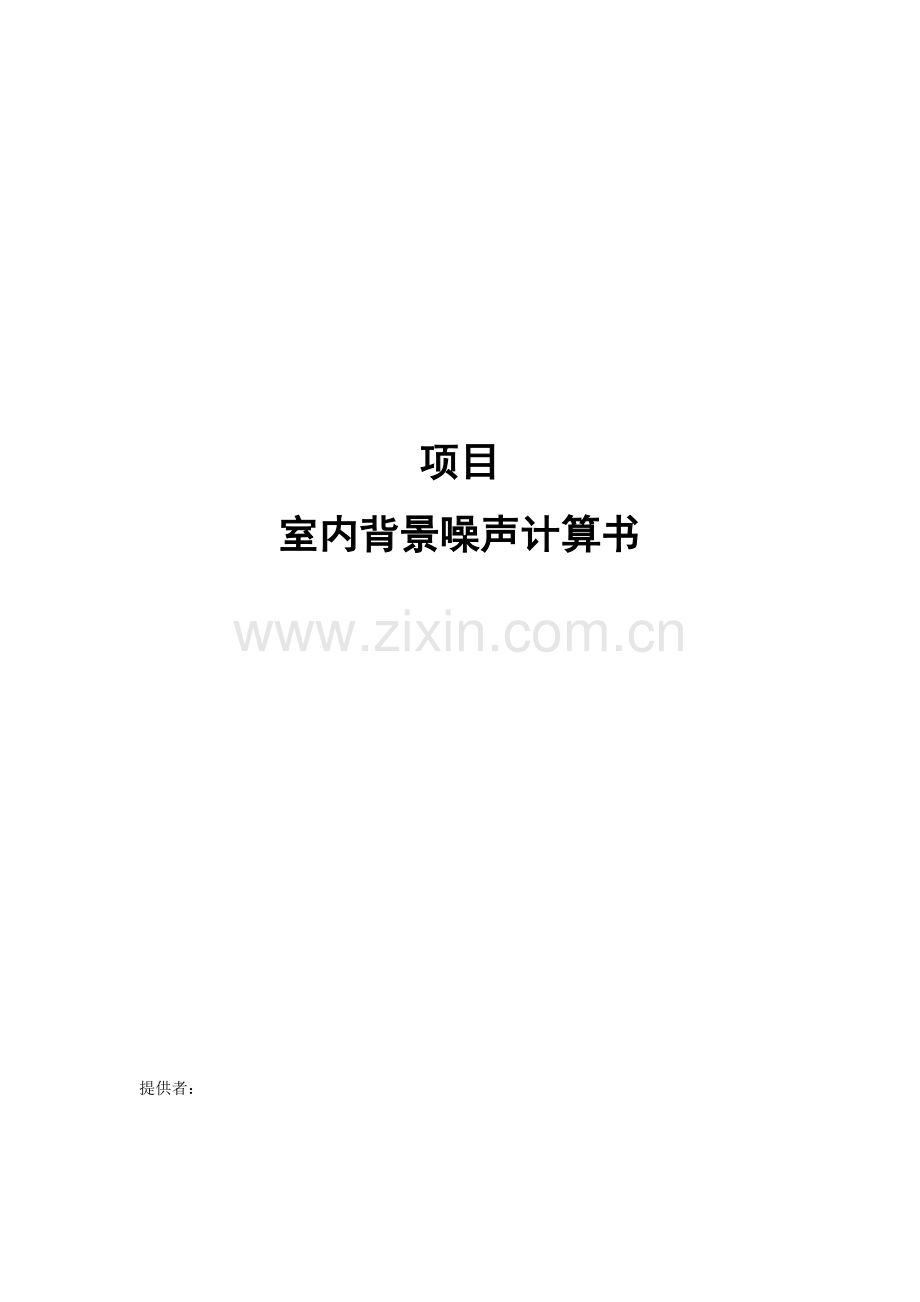

1、项目室内背景噪声计算书提供者:声明:1、本报告经涂改和复印均无效;2、本报告仅用于指定项目,非本项目无效。项目名称:委托单位:编制单位:负责人:编制人:审核人:报告编号:报告日期:室内背景噪声计算书目 录1. 计算概述11.1. 项目概况11.2. 计算内容11.3. 设计依据12. 分析目的23. 分析条件23.1. 环境噪声影响值23.2. 最不利位置分析24. 计算过程34.1. 室外交通环境噪声影响值34.2. 外墙外窗隔声量34.3. 房间总吸声量A的确定44.4. 组合墙有效隔声量计算44.5. 室内背景噪声计算64.6. 窗墙间缝隙对隔声的影响74.7. 交通噪声室内背景噪声计算
2、结果75. 分析结论76本报告书需加盖骑缝章有效 项目室内背景噪声计算书1. 计算概述1.1. 项目概况 项目名称 建设单位 建设地点 建设规模、特点 附一张总平面图或鸟瞰图1.2. 计算内容判断 项目建筑是否满足绿色建筑评价标准GB/T 50378-2014第8.1.1条评分项“主要功能房间室内噪声级manzu 现行国家标准民用建筑隔声设计规范GB50118中的低限要求”;低限要求:卧室、起居室的允许噪声级在白天不大于45 dB,卧室夜间不大于37dB。1.3. 设计依据环境影响评价技术导则声环境HJ 2.4-2009建筑声学设计手册(中国建筑工业出版社出版,中国建筑科学研究院建筑物理研究所
3、主编,出版时间1987.07)建筑隔声设计空气声隔声技术(中国建筑工业出版社出版,康玉成主编,出版时间:2004.10)建筑物理环境与设计(中国建筑工业出版社出版,柳孝图主编,出版时间:2008.3.1)民用建筑隔声设计规范GB 50118-2010民用建筑热工设计规范GB 50176-93绿色建筑评价标准GB/T 50378-2014山东省绿色建筑设计规范J13204-2015委托方提供的关于本项目建筑设计图纸委托方提供的其他相关资料2. 分析目的卧室、起居室允许噪声级满足以下要求:低限要求:卧室、起居室的允许噪声级在白天不大于45 dB,卧室夜间不大于37dB。3. 分析条件3.1. 环境
4、噪声影响值查阅环评报告,得到相应位置的环境噪声影响值。最好附图表示。3.2. 最不利位置分析根据环评报告中噪声较大的位置,确定最不利位置为哪个楼哪个房间。最好附图表示。4. 计算过程本报告主要分析噪声对最不利位置房间的影响,以判断本项目室内的背景噪声是否满足卧室、起居室的允许噪声级在关窗状态下白天不大于45 dB,卧室夜间不大于37dB。4.1. 室外交通环境噪声影响值项目周围最不利环境噪声值昼间为51.6 dB(A),夜间为46.1 dB(A)。4.2. 外墙外窗隔声量外墙构造:水泥砂浆(20mm)挤塑聚苯板(60 mm)加气混凝土砌块(200 mm)水泥砂浆(20 mm).根据建筑物理(第
5、二版)附表IX-1,采用和本项目墙体质量相近的墙体隔声量数据,15 cm厚加气混凝土,双面抹灰,面密度140 kg/m2,较本项目墙体面密度223kg/m2相对较小(见本项目建筑构件隔声性能分析报告),外墙不同频率隔声量如表 1所示。可知空气计权隔声量达43分贝。表 1 外墙不同频率下隔声量(dB)材料125 HZ250 HZ500 HZ1000 HZ2000 HZ4000 HZRw外墙29363946545143外窗采用断桥隔热铝合金中空玻璃(5+12A+5),由于当前未有其隔声性能数据,暂以中空玻璃5+9A+5隔声数据替代,可知空气计权隔声量达32分贝,隔声量数据来源于建筑声学设计手册,如
6、表 2所示。表 2 门和窗的空气隔声量和计权隔声量Rw门和窗的空气隔声量和计权隔声量Rw序号类别说明空气声隔声量(dB)Rw1252505001000200031501单层玻璃3mm玻璃15.720.525.831.135.435.63024mm玻璃13.52327.433.535.928.73135mm玻璃19.124.628.634.632.431.33246mm玻璃19.62430.935.128.434.43258mm玻璃20.326.233.933.927.336.2316中空玻璃5/6/524.521.127.434.136.134.63275/9/527.319.830.335.
7、135.233.83285/13/526.922.431.435.838.435.83396/6/632.220.927.236.431.138.932105/6/5/6/535.328.831.737.135.536.636因此,本项目外墙、外窗按不同频率隔声量按表二和表三进行计算。4.3. 房间总吸声量A的确定房间总吸声量A由下式确定:式中:A房间总吸声量,m2;材料的吸声系数,在不同声音频率下的值不同;围护结构的面积,m2,这里包括内墙、内窗、地板和天花板。表 3 计算采用材料在各频率下的吸声系数围护结构材料125 HZ250 HZ500 HZ1000 HZ2000 HZ内墙砖墙抹灰0.
8、030.030.030.040.05外窗玻璃窗0.350.250.180.120.07天花板混凝土涂漆0.010.010.020.020.02地板混凝土0.010.010.020.020.02将吸声系数和各围护结构面积代入计算,如表 4所示:表 4 房间吸声量计算结果围护结构面积(m2)125 HZ250 HZ500 HZ1000 HZ2000 HZ内墙30.520.920.920.921.221.53外窗3.061.070.770.550.370.21天花板12.050.120.120.240.240.24地板12.050.120.120.240.240.24总计57.682.231.921
9、.952.072.224.4. 组合墙有效隔声量计算本项目对1号楼4层西侧D户型主卧室内声环境进行分析,4层平面如图 1所示:图 1 4层平面本项目1号楼4层高度为2.8 m,主卧南侧外窗面积3.06 m2,则面对室外噪声最不利的墙面面积为8.68-3.06=5.62 m2,如图 2所示(详见建筑图纸和门窗表):计算分析位置图 2 卧室平面图不同频率下外墙外窗隔声量,隔声量数据如下:表 5 外墙、外窗不同频率下隔声量(dB)材料面积(m2)125 HZ250 HZ500 HZ1000 HZ2000 HZ外墙5.622936394654外窗3.0627.319.830.335.135.2以125
10、 HZ下的隔声量数据为例,外墙隔声量29 dB,外窗隔声量27.3 dB。各部分的透声系数按照下式计算:式中:透声系数;TL构件隔声量,dB。则组合墙的平均透声系数为:则墙体平均隔声量为:在计算出墙体平均隔声量之后需要对其进行修正。根据建筑声学设计计算房间的窗和墙组合后的实际有效隔声量。计算公式如下:式中:实际隔声量,125 HZ下计算值为28.32 dB;A房间的总吸声量,125 HZ下为2.23 m2。按照上述公式,对窗墙组合不同频率下的隔声量计算结果如下表:表 6 窗墙组合不同频率下隔声量(dB)隔声量125 HZ250 HZ500 HZ1000 HZ2000 HZ房间吸声量A(m2)2
11、.231.921.952.072.22外墙隔声量(dB)2936394654外窗隔声量(dB)27.319.830.335.135.2组合隔声量(dB)28.3224.1433.8739.0239.62有效隔声量(dB)22.4217.5927.3832.8033.704.5. 室内背景噪声计算根据计算窗墙组合有效隔声量数据,可知最小隔声量为在250 Hz处的隔声量17.59 dB。4.6. 窗墙间缝隙对隔声的影响一个隔声结构的孔和缝隙对其隔声性能有很大的影响。孔和缝隙的影响主要决定于它们的尺寸和声波波长的比值。如果孔的尺寸大于声波波长时,透过孔的声能可近似认为与孔的面积成正比。孔和缝隙使壁的
12、隔声效果降低数值为:式中:隔声结构的隔声量,通过上述计算为17.59dB;、分别为孔、缝隙和封闭面的面积。通常窗和墙之间有0.5 cm左右的缝隙,该处缝隙会用材料填实。考虑到填充材料并不具备一定的隔声性能以及最不利的原则,认为该处为窗墙间缝隙。本报告计算中外窗的周长7 m,缝隙面积为70.005=0.035 m2;窗墙的组合面积为8.68 m2,代入上式计算得=0.9 dB。则窗墙组合在缝隙影响下的隔声量为17.59-0.9=16.69 dB。4.7. 交通噪声室内背景噪声计算结果针对上述计算结果,根据环境噪声值:昼间为51.6 dB,夜间为46.1 dB,经过围护结构隔声和考虑室内吸声量后,
13、即用环境噪声值分别减去窗墙组合的计权隔声量,则室内背景噪声为:昼间:51.6-16.69=34.91 dB夜间:46.1-16.69=29.41dB结果显示本项目最不利房间在关窗状态下的背景噪声值,昼间为34.91dB(A),夜间为29.81dB(A),满足绿色建筑评价标准“卧室、起居室的允许噪声级在白天不大于45 dB(A),夜间不大于37 dB(A)。”中关于卧室、起居室室内背景噪声的要求。5. 分析结论本项目最不利房间在关窗状态下的背景噪声值,昼间为34.91dB(A),夜间为29.81dB(A),满足山东省绿色建筑评价标准GB/T 50378-2014第8.1.1条评分项“主要功能房间室内噪声级达到现行国家标准民用建筑隔声设计规范GB50118中的低限要求。”
