快捷智能会议系统方案.doc

(完整word)快捷智能会议系统方案

—多媒体会议室系统工程 —

设

计

方

案

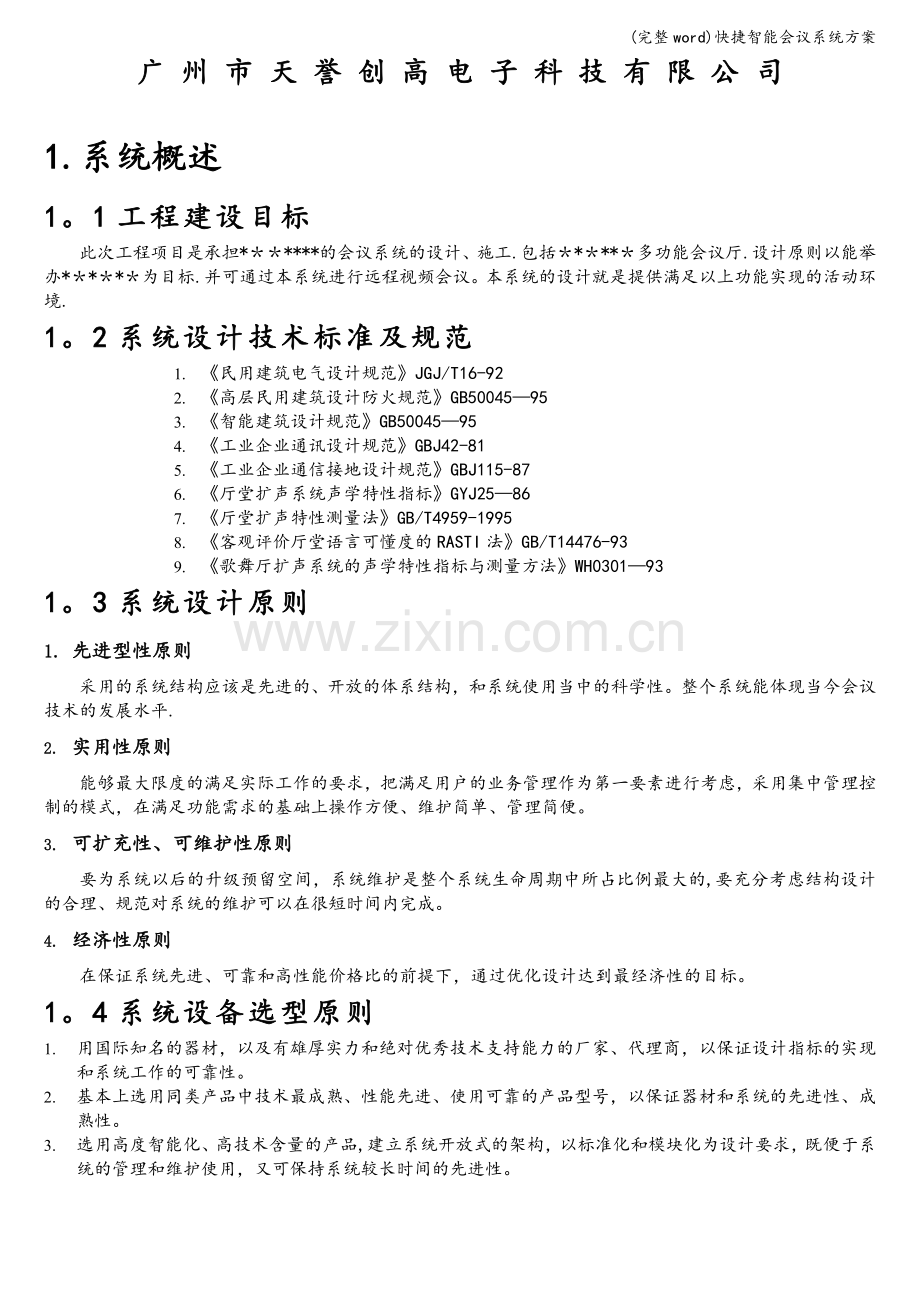

广 州 市 天 誉 创 高 电 子 科 技 有 限 公 司

1.系统概述
1。1工程建设目标
此次工程项目是承担*＊＊****的会议系统的设计、施工.包括＊*＊**＊多功能会议厅.设计原则以能举办*＊*＊*＊为目标.并可通过本系统进行远程视频会议。本系统的设计就是提供满足以上功能实现的活动环境.
1。2系统设计技术标准及规范
1. 《民用建筑电气设计规范》JGJ/T16-92
2. 《高层民用建筑设计防火规范》GB50045—95
3. 《智能建筑设计规范》GB50045—95
4. 《工业企业通讯设计规范》GBJ42-81
5. 《工业企业通信接地设计规范》GBJ115-87
6. 《厅堂扩声系统声学特性指标》GYJ25—86
7. 《厅堂扩声特性测量法》GB/T4959-1995
8. 《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93
9. 《歌舞厅扩声系统的声学特性指标与测量方法》WH0301—93
1。3系统设计原则
1. 先进型性原则
采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平.
2. 实用性原则
能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。
3. 可扩充性、可维护性原则
要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。
4. 经济性原则
在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。
1。4系统设备选型原则
1. 用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。
2. 基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。
3. 选用高度智能化、高技术含量的产品,建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。

系统功能及技术要求
首先是我们熟知的常规会议系统，它包含了：会议讨论、同声传译、投票表决三部分；当我们增加了包含信号切换系统、投影显示系统在内的中央控制系统；融合了现场的声音、灯光、电等会议环境；再配以音视频采集系统、网络视频会议系统、电子桌牌显示系统，就组成了一套完整的智能会议系统。

智能化会议系统就是通过中央控制器对各种会议设备及会议环境集中控制的一种现代化会议模式!它具有以下几个特点:
1、 集中化的设计使的会议室中所有的设备有机的结合在一起，从而增加了主持人对整个会议的控制度;
2、 液晶触摸屏直观化、可视化的人机交互界面使繁多的设备被控变的简单、快捷；
3、 科技化、智能化的集成充分体现了现代会议的高品位所在；
4、 规范化、系统化的会议配置可有助于企业形象的提高、提高了效率。

根据这一领域的需求以及我们的实际工程经验,我们将整个智能会议系统细分成以下几个子系统：

（智能会议系统各子系统图）

\
中央控制系统
随着科技的不断进步,广大的客户对各种多功能的会议室、学术交流中心、培训中心、多媒体教室、监控中心提出了越来越高的要求；各种先进的音视频设备、电子设备等被许多高要求的客户所采用,以期达到理想的效果。但是随着设备数量的增加，遥控器会越来越多,控制方法也会越来越多，叫人无所适从；同时对于环境的控制，很难根据需要及时改变以达到理想的效果。
全自动智能化设备中央集中控制系统可通过触摸式有线/无线液晶显示控制屏对几乎所有的电气设备进行控制，包括投影机、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。简单明确的中文界面，只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能,它不仅能控制DVD、录像的播放、快进、快倒、暂停、选曲等功能，而且可以控制投影机的开关、信号的切换，还有屏幕的上升、下降，白炽灯调节、日光灯开关等等功能，免去了复杂而数量繁多的遥控器.
系统在视频显示上，依托音/视频矩阵切换器对输入的各视频信号进行统一的调配和编组处理。具体是，由2台摄像机采集到的视频信号，送入矩阵切换器输入口，DVD和录像机的音/视频信号送入切换器输入口(采用的是音/视频同步矩阵，所以DVD和录像机的音/视频都可同步输入到切换器)，实物展台的信号也送入输入口。通过切换器的编组将各视频信号分别输出到投影机、监视器、录像机.而对于输入进来的音频信号则由切换器的任意一路输出给调音台。
显示系统能够实现将各种的视频(系统兼容VIDEO、S—VIDEO、Y/C色差信号）信号和计算机（兼容VGA、RGBHV分量视频信号,以及广播级的SDI信号)的显示。能够清晰播放各种DVD、VCD资料碟并可通过音响扩声系统对信号源内的音频信号进行扩声重放或实时讲解，通过中央控制系统的使用使得各个信号之间的切换简单,便利化。在使用电脑进行演讲和演示时，可通过投影系统和中央控制系统的配合将不同电脑的信号按使用需要切换至投影机进行显示，可以同时显示多台电脑信号。这样可以同时进行多内容的演示。
使用15"的彩色液晶显示器作为操作人员的监视设备，在控制室内的操作人员可过该设备，对会场内的情况进行监视和控制。并同时可以对输入的各信号源首先进行审查监测，以便随时控制。
现代的会议室越来越集成化，控制设备越来越多操作越来越繁复，为了简化使用者的操作和控制以及提高效率和操作的准确性,我们设计了一套实用、功能强大、工作稳定、使用方便并美观大方的中央控制系统.实现对各设备的统一控制。

（中央控制系统图）

相关设备清单：
设备型号
描述
备注
PGMII
可编程中央控制主机

LTX-1200
12寸有线画中画触摸屏

ST—7600C
无线画中画触摸屏

CRWM8
8键墙上面板
可编程
CR-XPORT
网络控制卡
可通过网络进行控制
CR—PWR—4/8II
4/8路电源控制器
可控制灯光、幕布等各强电电源
CR—LITE-4A
4路调光器
可调四组白炽灯亮度

信号管理系统
对会场信号源进行完善的处理，包括转接、分配、切换、倍频、四分割、多屏拼接等，达到信号资源共享的目的，使会场能轻易地获取任意一个或多个所需的信号，满足各种不同功能的需要。它是整个多媒体会议系统灵活性、安全性的有力保证。

相关设备清单：
设备型号
描述
备注
AV系列矩阵
对视频信号进行切换分配

VGA系列矩阵
对VGA信号进行切换分配

RGB系列矩阵
对RGB信号进行切换分配

DVI系列矩阵
对DVI信号进行切换分配
可延长输入端36米
VGA系列矩阵
对VGA信号进行切换分配

MAX1301
混合矩阵

VGA/RGB185转换器
对RGB信号进行距离传输
150米
S190
倍线器
可将视频/S端子信号转换成VGA
CR-200T/R
五类双绞线发射/接收器
可讲VGA信号传输200米远
DVI—036
DVI长线均衡器
使输入端延长至36米
DVI-F500R/T
DVI光纤传输器
用光纤将DVI信号传输至500米
VGA—F500R/T
VGA光纤传输器
用光纤将VGA信号传输至500米
DVI/VGA—240转换器
把DVI信号转换成VGA信号

应用软件
一般系统都设计了功能丰富的软件模块，这些软件模块在PC机上由Microsoft Windows执行,从而使会议的准备、管理和控制在多功能的图形计算机环境下进行，按照特定的系统要求可以将任何的模块结合装入，运行软件的PC与系统相连接，因此，通过系统的总线与发言，翻译，控制设备形成直接链路，所以会议的全面管理可以集中到一点来控制，使得操作更方便，高效，也使数据分配更容易.

（会议软件截图）

4方案设计参考
方案:多功能厅会议系统方案
多功能厅会议系统简介:
多功能厅会议系统以其功能多样性（如：会议厅、视频会议厅、报告厅、学术讨论厅、培训厅等），在近几年得到迅速普及应用。并且从技术的角度上来看,对系统在设计和施工上有较大的技术复杂度,尤其对有较高技术要求的用户，这就需要一种技术来综合管理不同功能的AV设备使其能相互协调工作，这种技术就是中央控制技术，与会议系统的无缝结合就是多功能厅会议系统。

多功能厅会议系统的主要配置：
配置手拉手会议主席机、代表机发言系统。摄像机可以自动跟踪发言者,为每个代表席配置一台液晶显示器，使得每个代表都可以看到清晰的画面,在每个与会者的面前放置一个电子桌牌，考虑到与会人员可能来自不同的国家，同时配置同声传译系统；同时考虑多元化功能,配置高品质无线MIC、无线AP供与会这在会间上网之用,信号部分采用VGA、AV矩阵组合，能实现多元化的信号处理，开会时使用者通过开启集中控制系统，液晶显示系统与投影幕可以将发言者的讲稿或图像根据需要分别显示出来，同时控制多功能厅的灯光、窗帘、幕布等系统动作,为与会者提供一个方便、快捷、舒适的现代化手段的平台.

示意图一

系统功能说明：
会议讨论功能：有会议主席单元、会议代表单元、会议主机单元以手拉手方式组成的会议讨论系统，实现会议讨论功能、摄像跟踪触发功能,若使用不同发言单元还可以实现签到与表决功能。
同声传译功能：由红外线调制同声传译发射主机、红外线辐射器、红外线同声传译接收器所组成，实现多通道的同声传译功能。
电子身份显示功能：由电子桌牌、电子桌牌系统主机以手拉手方式组建成,能实现各个与会代表的（名字+职位）中、英文显示，以及实时的服务申请功能与短消息功能。
信号处理功能：由VGA矩阵、AV矩阵、信号输入设备、液晶显示器、大屏幕投影系统组成，实现各个输入、输出信号的协调、处理、切换动作，把输入信号进行任意切换组合，实现一个非常灵活的信号中枢处理功能.
中央控制功能：有中控主机、触摸屏、电源控制器、调光器等设备组成，实现本地的灯光控制、窗帘控制、投影机、幕布动作控制、系统音效等控制,与会议主机连接能实现任意型号摄像快球的自动跟踪功能。
卡拉OK与娱乐组合功能：由高品质无限MIC与专业音响系统组成，实现高档次的歌舞厅效果,配上数字电视机顶盒，可以随时随地的实现节目点播功能。
会间无线上网功能：由会场天花上的无线AP组成，无线网络信号能很好的覆盖整个会场.

5数字会议系统
会议系统主机——CR—M4101
产品说明

功能描述
— 系统主机最多可连接128台发言单元，通过扩展口接入扩展主机（多个扩展主机之间手拉手串联连接），最多可接入4096台发言单元，且相互无干扰
— 最多可连接30台翻译单元，实现11+1种语言同声传译功能
— "手拉手”电缆串接模式，便于安装和维护,采用统一8芯航空插头.
— 具有音频输入接口，可输入外部音频信号（如背景音乐）
— 具有多组音频通道输出,可连接PA功放对发言者的讲话进行放大输出，也可连接卡座进行录音
— 发言人数限制功能:发言单元数量1、2、4、6可调，主席单元不受限制
— 具有四种发言模式选择：
1、 普通模式(NORMAL）：设定可以同时打开的发言单元数量，当发言人数达到定值时，要打开另一台发言单元，必须先关闭已打开的发言单元。
2、 先进先出模式(FIFO)：设定可以同时打开的发言单元数量，当发言人数达到定值时，后打开的发言单元会自动取代之前最早打开的发言单元
3、 自由模式(FREE)：
4、 申请发言模式（APPLY）：需要发言时必须先按申请键申请发言,待主席机同意其申请后方能开启话筒发言。
— 内置数字均衡器模块、降噪处理器模块是声音清晰透彻，可以对系统输出的音频信号进行高、低音调节，以适应不同的听觉要求
— 配合中央控制系统可实现由中央控制系统对会议系统进行统一管理，全面代替管理软件，如各种会议模式的选择和配置、发言人数的设定等
— 配合摄像跟踪系统可实现视像自动跟踪功能
— 投票表决功能及数据管理功能
— 配合电话耦合器可以进行远程电话会议
— 主机外壳采用金属材料，线路与外壳都加强了与地线的连接,保证具备可抗静电8000V的能力
— 主机可安装在19英寸标准机柜上，便于摆放及设备维护

5。2。1。3 电脑管理软件功能

1、会前准备:
A、会议参数设置：主要填写会议标题、地点、与会人员、时间、会议说明等会议信息，并且可编成会议通知打印；
B、议案编辑设置：制作表决任务列表、定制表决流程、表决类型和表决的显示方式等等；
C、投影资料设置：可将会议中所用到的图象、图片、文档的要在投影机投射出去的资料根据会议进程进行编排，实时投放出去;
D、代表资料设置:对代表资料进行编辑录入，并可在此进行发卡、挂失、补卡功能。

2、开始会议
A、签到管理：控制会议签到的进程，并可在签到结束后在软件里补充签到，可将签到结果实时输出到显示设备；软件里监控界面可实时监控签到状态；
B、议程控制:对表决的议程进行实时控制;
C、会议控制：可对会议的发言模式、人数、话筒开关等进行控制.
3、会后整理
A、统计报表：对会议的人数、结果等进行统计制成电子表格；
B、数据备份：备份会议数据。

4、系统管理：可对用户进行权限设置。

5.2.1.3 技术参数
电源
开关电源100—240V
静态功耗
10W
最大功率
350W
输出功率
≤110W/24V
音频输出
阻抗：100Ω 方式:非平衡
话筒输入
阻抗：2kΩ
电平：—60 dB
方式：非平衡
频率响应
60－12kHz
信噪比(S/N)
〉 80dB
谐波失真
< 0。5％
过载波失真
〈1％
串音衰减（1kHz）
>50dB
重量
5。25KG
尺寸
430L x 275W x90H (mm)
颜色
白色／灰色

5.2。2 系统扩展主机——CR-ME4000

5。2。2.1 功能描述
配合CR—M4101系统主机扩展连接会议单元,最多可扩展连接4096台发言单元
输入电压为交流100－240V，出厂时都经过耐高压（3500V）测试，确保符合安全标准
主机外壳采用金属材料，线路与外壳都加强了与地线的连接，保证具备可抗静电8000V的能力
主机可安装在19英寸标准机柜上,便于摆放及设备维护
5.2.2.2 技术参数：
技术参数
CR—ME2000
电源
开关电源100—240V
静态功耗
10W
最大功率
350W
输出功率
≤110W/24V
音频输出
阻抗：100Ω方式：非平衡
话筒输入
阻抗：2kΩ
电平：-60 dB
方式:非平衡
频率响应
60－12kHz
信噪比（S/N）
〉 80dB
谐波失真
< 0。5％
过载波失真
<1％
串音衰减（1kHz）
〉50dB
重量
5KG
尺寸
430L x 275W x90H （mm）
5。2。5发言表决单元-—CR-M4102/4D
5。2。5。1产品说明

CR-M4102D主席机
— 推拉滑盖设计,引领会议系统新潮流
—  稳重的黑色与银色拉丝凸显时尚、现代科技
—  超大LCD显示屏，详细显示菜单功能，极大方便用户的操作使用
—  防水、防尘的贴心设计
—  全数字音频传输技术
—  低功耗技术，由系统主机供电，输入电压为24V，属于安全范围
—  人性化的MIC按键
—  清晰的耳机输出和数码调音技术
—  专业高保真话筒
—  专业DSP处理芯片对人声的中频部分进行增益补偿，使音质细腻、清晰通透

5.2.5。2 功能描述
主席单元
发言与讨论
— 主席单元具有批准和否决代表的发言申请功能,长按数字键“4"中断所有发言单元
— 主席单元不受发言人数限制
— 主席单元具有全权控制会议秩序的优先功能
多功能表决
      会议表决：表决时按下“开始”键发出表决指令，按键2、3、4分别表示赞成、弃权、反对，表决完后按下"停止”键停止表决
会议选举：按键1至5代表不同的候选人
会议评估：按键1至5分别代表级别——、-、0、+、++
代表单元
发言与讨论
      代表单元具有发言申请功能
      代表单元具有讨论申请功能
多功能表决
      会议表决：按键2、3、4分别表示赞成、弃权、反对
      会议选举:按键1至5代表不同的候选人
      会议评估：按键1至5分别代表级别-—、-、0、+、++

5.2.7 桌面式发言单元――CR-M4102/4B

桌面式发言单元CR—M4102/4B
5.2。7。1功能描述
1、单元具有内置扬声器及耳机插口，音质清晰，具有音量调节旋钮。
2、心型电容式花筒并带有发言环行双色指示灯。
3、具有啸叫抑制功能,当话筒打开时,内置的扬声器会自动关闭，防止声音回输。 主席单元具有全权控制会议秩序的优先功能。
4、单元为无源设备，由系统主机供电。输入电压为24V,属安全范围。
5、单元自带2米8芯连线，线材采用全线铝箔＋水线屏蔽,大大降低强电磁波对线材的干扰。
6、主席单元的连接位置不受限制,可串联在线路的任意位置.
7、自带耳机接口，并可自由调节音量。
8、”手拉手"电缆串接模式,便于安装和维护。

 5。2.7。2　技术参数
电 源： DC24V（主机供电）
单 元 接 口： 8芯航空插头
功 率 消 耗： 3W
耳 机 输 出： 9dBu，8—32Ω，3.5mm微型插口
扬声器功率 ： 2W
传声器类型 : 高指向性柱极式
指 向 特 性： 心型
信噪比(S/N）： 〉 80dB
串 扰 衰 减： 〉 80dB
失 真： 〈 0.10％
频 率 响 应： 60-8KHz
等 效 噪 声： ≈20dB SPL
最 大 S P L: 105dB（3%门限）
灵 敏 度： —22dBv/Pa

5。2.10系统配件——CR-HL*＊* 系列连接线缆
5.2.10。1产品说明
1、CR—HL002 是2米连接电缆
2、CR—HL005 是5米连接电缆
3、CR—HL010是10米连接电缆
4、CR—HL020是20米连接电缆
5、CR—HL100是100米连接电缆

5。2。10.2功能描述
10. 用于会议主机与扩展主机之间的连接或与发言单元之间的连接或作为发言单元之间的延长线缆
11. 具有2米、5米、10米、20米、100米五种规格可选
12. 8芯航空插头线缆，一公一母接口
17。传输距离最远可达1000米

中央控制系统
编程主控机CR—PGMII
功能描述
CR-PGM II中控系统是CREATOR中控系统产品的最新杰作。它配置了主频达210MHZ的32位内嵌式处理器，内置了8M内存和8M存储FLASH,能高速运算复杂的逻辑指令，提供了开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构；采用了国际流行的全贴片式SMT工艺和可编程逻辑阵列电路，能保证更快的运行速度和更稳定的操作系统,几乎可以控制任何外接设备（包括第三方设备），适合大型系统工程！

产品特性
— 强大的逻辑控制指令
CR-PGMII支持多达100条以上的逻辑控制指令，可以完成各种复杂的控制操作。随着版本的不断升级，可支持的指令亦会不断增加。
— 红外学习及在线仿真功能
CR—PGMII采用电脑软件红外学习功能，用户可自行建立、维护、管理红外代码库，亦可以从网上下载常用电器设备的红外代码库.配合软件的红外代码在线仿真功能,可进行红外代码在线检测甚至实时控制
— 不断推出的功能扩展模块
CR－PGMII设有扩展槽,可插入各种不同的适配卡，对控制功能进行扩充.我们会不断推出各种适配卡，以适应各种控制场合及方案。用户无需对机器进行升级,即可完成功能的扩充.
— 强大的软件支持
专为CR—PGM II主机编写的Control System Builder编程软件，以人性化的图形界面，对PGM-II进行编程操作,支持所有复杂指令的图形化编程，支持在线底层软件升级及程序下载。
技术参数
— 开放式的可编程控制平台，人性化的中文操作界面，交互式的控制结构
— 采用最新32位内嵌式处理器，处理速度可达257MHZ
— 采用可编程逻辑阵列电路,运行速度更快，系统更稳定
— 主机内置8MB内存及8MB的大容量FLASH存储器
— 8路独立可编程RS-232控制接口，可以收发RS232、RS485、RS422格式数据
— 8路独立可编程IR红外发射口
— 8路数字I/0输入输出控制口,带保护电路
— 8路弱电继电器控制接口
— 全面支持远程网络控制，可选配网络适配卡、智能电话控制卡
— 5个网络控制接口,可任意扩展模块，如多台调光器，多台电源控制器等，可扩充至256个网络设备
— 全面支持第三方设备及控制协议，客户可自行设置多种控制协议和代码
— 提供2条可扩展多功能插槽，可选配网络适配卡、智能电话控制卡、音量卡、RF无线接收卡等扩展模
— 支持3路CR—NET控制总线,可任意扩展控制模块，如多台调光器、多台射频无线接收器、多台电源 控制器等，最大可支持256个网络设备
— 全面支持第三方设备及控制协议,客户可自行设置多种控制协议和代码
— 前、后面板具有系统软件传输接口
— 前面板具有系统系统硬件复位功能
— 内嵌智能红外学习功能模块，无须配置专业学习器
— 支持双代码的控制,即一键发二种代码
— 用户可行建立IR DATABASE数据库,支持红外代码库在线仿真.
— 可从网上下载各种常用的电器设备的红外代码库
— 采用国际流行全贴片式（SMT）生产工艺
— 全制式环保电源(110V-240V），适合任何地区
— 外形尺寸:485L×236W×89H （MM)
— 重量：2.8KG
　ST-7600C彩色无线画中画触摸屏

产品描述
ST-7600C支持无线单向控制方式,16:9的宽屏显示。通过无线接收器（CR—RFA)与主机进行通信.轻巧外型，可手持操作，配合CR-PGMII、TOUCH—AV使用，组成完美的控制系统。

产品特性
•65K真彩TFT LCD显示屏，触屏解析度800×480像素，16:9的宽屏显示。
•触屏尺寸为7.0〞/17。8cm对角线。
•可通过CRRFA无线接收器与主机进行单向通讯，通讯距离50M（开阔地带）。
•支持433MHz频率的控制指令传输。
•具有亮度感应及红外感应功能。
•具有跳页和子页显示功能及中英文显示功能。
•操作界面可编辑，图形界面支持视频、图片、图形、文字、3D按键。声音可编辑.
•具有待机屏幕保护功能；电子万年历时间显示功能。
•具有触屏坐标矫正功能。
•使用大容量锂离子电池及外部DC12V供电。
•USB下载数据准确可靠，可用于传输用户工程。
•32M记忆内存.
•触摸板输入误差小于正负1mm。

技术参数
触摸式显示屏
显示方式 : 65K真彩TFT LCD
触屏尺寸 ： 7。0〞/17。8cm对角线
触屏解析度: 800X480像素
控制方式:无线单向
适用范围 ：可接CR-PGMⅡ、Touch—AV控制系统
触屏背光 ： EL背光
记忆内存
32M
控制
控制方式:无线单向
遥控距离:50m
无线发射频率：433MHZ,2.4GHZ
通讯接口
USB接口
电源规格
外置电源: DC12V/3.0A供电
外形尺寸（mm）
196L×131W×31D
重量
约762g
电池
电池容量：5000 mAH
连续工作时间：﹥6小时
关闭待机时间：长达60天
充电饱和时间:约5小时
电池充电温度：35°—50°
电池规格：锂电7.2V

　单向无线接收器CR-RFA
— 与ST-7600C/ST—6500C配合使用
— 单向RF，频率为413MHz
　红外发射棒CRIRP
— 用于对带红外遥控器的设备进行控制
— 连接在主机的红外端口与被控设备之间
　调光器CRLITE-4A II
— 4路可调节灯光接口
— 电源要求：220V 50HZ
— 载入容量:单路功率20A
— ID选择：旋转的ID切换设置网络ID身份代码
— 供电：24VDC网络供电
— 控制方法：通过独立的网络协议控制
— ID选择：旋转的ID切换设置网络ID身份代码
— 单路或多路调节
　电源控制器CRPWR-8 II
— 8路独立电源开关控制
— 载入容量：单路功率20A
— ID选择：旋转的ID切换设置网络ID身份代码
— 电源：24VDC网络供电
— 控制方法：通过独立的网络协议控制
— 单路或多路开关
　音量控制器 CR—VOL
13. 2路独立音量调节控制
14. 电源：外置电源12VDC/内置24VDC网络供电
15. ID选择：旋转的ID切换设置网络ID身份代码
16. 控制方法：通过独立的网络协议控制
17. 单路或多路音量调节
18. 音量频道输出阻抗:10Ω
19. 输入：平衡或非平衡
20. 输出：平衡或非平衡
