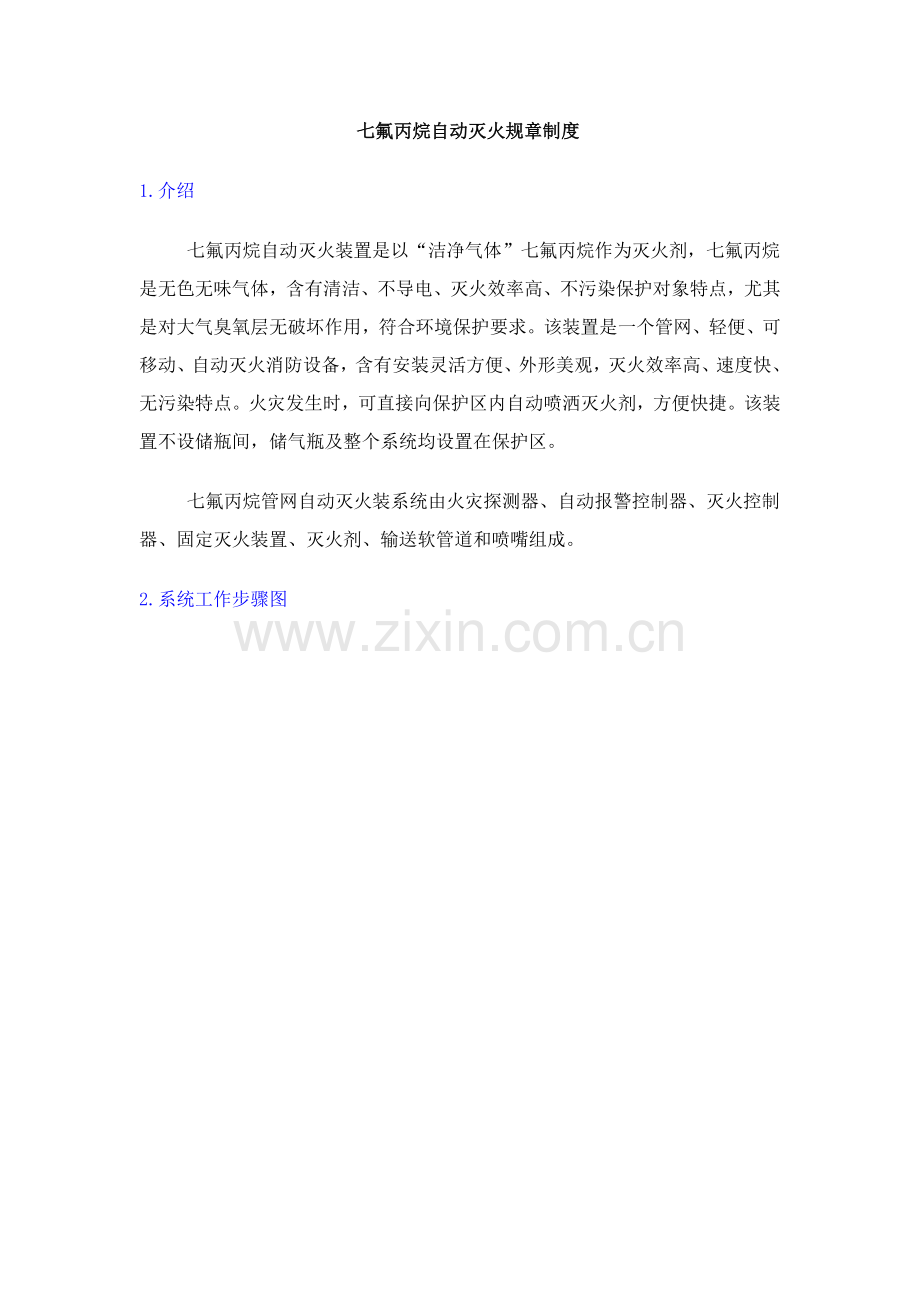

七氟丙烷自动灭火规章制度
1.介绍
　七氟丙烷自动灭火装置是以“洁净气体”七氟丙烷作为灭火剂，七氟丙烷是无色无味气体，含有清洁、不导电、灭火效率高、不污染保护对象特点，尤其是对大气臭氧层无破坏作用，符合环境保护要求。该装置是一个管网、轻便、可移动、自动灭火消防设备，含有安装灵活方便、外形美观，灭火效率高、速度快、无污染特点。火灾发生时，可直接向保护区内自动喷洒灭火剂，方便快捷。该装置不设储瓶间，储气瓶及整个系统均设置在保护区。
　七氟丙烷管网自动灭火装系统由火灾探测器、自动报警控制器、灭火控制器、固定灭火装置、灭火剂、输送软管道和喷嘴组成。

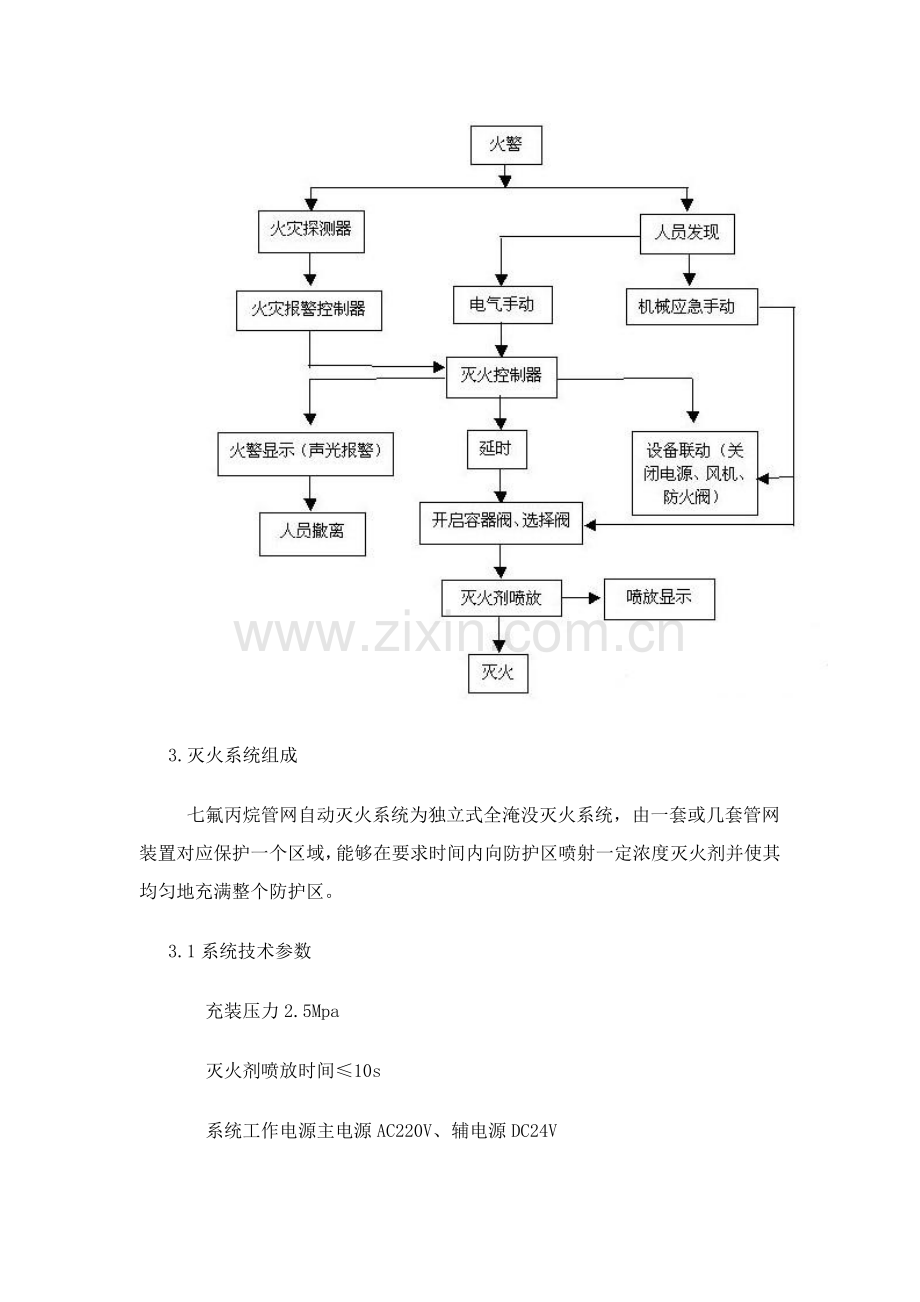

2.系统工作步骤图

3.灭火系统组成
　七氟丙烷管网自动灭火系统为独立式全淹没灭火系统，由一套或几套管网装置对应保护一个区域，能够在要求时间内向防护区喷射一定浓度灭火剂并使其均匀地充满整个防护区。
3.1系统技术参数
　　充装压力2.5Mpa
　　灭火剂喷放时间≤10s
　　系统工作电源主电源AC220V、辅电源DC24V
　　系统工作环境温度-10~50℃
　　系统开启方法自动、手动、机械应急手动
　　储瓶容积120L
3.2七氟丙烷储存瓶组
由储存瓶、容器阀、压力信号发生器、电磁开启阀、高压软管组成，平时储存瓶用来储存七氟丙烷灭火剂，火灾发生时将灭火剂释放出去进行灭火。
七氟丙烷储存瓶储存压力检验方法：检验压力表开关是否关闭，即压紧螺母是否旋紧；卸下压力表，泄放压力表密封腔内压力；此时压力表应归零，不然更换压力表；装上压力表，打开开关，显示正常压力。
电磁开启阀安装在容器阀上，以电动或手动打开容器阀，释放灭火剂。紧急情况下，能够用手指拉住保险扣拉手，把保险扣拉出，拍击手动按钮，即可驱动电磁阀动作。
压力信号发生器安装在出口部位，当释放七氟丙烷时，压力信号发生器动作送出工作信号给灭火控制系统。
高压软管用于容器阀和喷嘴之间连接。
4.灭火系统安装和调试
4.1将七氟丙烷管网自动灭火系统箱体平稳放置在预先设置基础上，并用地脚螺栓固定。
4.2将电磁开启器、压力信号发生器接至灭火控制器，并检验线路是否正确，按接线图和报警控制器进行接线。
4.3因电磁开启器检验合格后，动作机构弹簧已处于压缩状态，为了预防在安装、调试及运输中产生误动作，动作机构是由保险定位轴锁定，待整个系统安装、调试完成后，即投入使用时，必需将电磁开启器保险定位轴旋出后调头旋紧安装，不然电磁开启器动作机构将无法动作。
 5.灭火系统使用和操作
5.1自动控制
在保护区无人时，将灭火控制箱内控制方法转换开关拨到“自动”位置，灭火系统处于自动控制状态。当保护区发生火情，火灾探测器发出火灾信号，报警器即发 出声光报警信号，同时发出联动指令，关闭联动设备，经过约30秒延迟时间（此时保护区内人员必需全部撤离），发出灭火指令，电磁开启阀动作打开储存瓶容 器阀，释放出灭火剂进行灭火。
5.2电气手动控制
在防护区有些人工作或值班时，将灭火控制箱内控制方法转换开关拨到“手动 ”位置，灭火系统处于手动控制状态。当保护区发生火情，可按下控制器上生动开启按钮，或打开设在防护区门外手动控制盒，按下盒内开启按钮，即可开启灭火系统进行灭火。在自动控制状态，仍可实现电气手动控制，电气手动控制实施前保护区内人员必需全部撤离。
5.3机械应急手动控制
当保护区发生火情，但因为电源发生故障或自动探测系统、控制系统失灵，不能实施灭火指令时，打开箱体门，按下储存瓶上电磁开启器紧急按钮，即可释放灭火剂进行灭火。应急手动控制时，必需关闭影响灭火效果设备（如通风机、门窗等），通知并确定防护区内人员已全部撤离后方可进行。
5.4当发生火灾警报，在延时时间内发觉不需要开启灭火系统进行灭火情况时，可按下控制器上或手动控制盒内红色紧急停止按钮，即可阻止灭火指令发出，停止系统灭火程序。
5.5实施灭火前，人员必需撤离防护区；喷放七氟丙烷后应保持必需灭火时间才可给保护区通风换气，开放门窗；保护区未完成通风换气前人员不得进入，必需进入时应戴防毒面具。
5.6在不释放灭火剂而需检测系统时，可按下运行测试转换开关测试按钮，即可进行系统测试。
　　（1）灭火控制器复位。
　　（2）压力信号发生器活塞复位。
　　（3）电磁开启器装置复位。
　　（4）容器阀重新更换密封膜片。
　　（5）按设计要求重新充装灭火剂。
　　（6）箱体喷头接头、容器阀、连接软管连接处必需安装正确，保持密封。
 6.灭火系统维护和保养
6.1灭火系统安装完成后，应遵照设计内容及要求，按国家消防标准进行检验、试验和调试，并经验收合格后才可交付使用。
6.2气体灭火系统运行使用应由经过培训专员负责；使用人员应熟悉该系统结构、工作原理、性能和动作程序，和各阀件结构和工作状态；了解各保护区灭火时所投入设备种类、数量、位置和动作状态；熟悉灭火系统应急操作及灭火后系统恢复工作内容和操作。
6.3每个月最少对系统进行一次外观检验，符合下列要求：
　　（1）设备就位正确，无碰创、固定牢靠。
　　（2）设备工作状态正常，无泄露现象。
　　（3）线路、仪表指示正常，标牌、安全指示正常。
6.4每十二个月进行一第二年检：
　　（1）检验七氟丙烷储存压力，如压力表指针不在绿色正常区域内，或在储存温度下压力指示数值和压力表盘对应数值不相符时，应卸下储存瓶，进行称重检验，查明原因立即排除，按设计要求重新补充灭火剂。
　　（2）从储存瓶上卸下电磁开启器，应用应用系统本身灭火控制线路进行通电检验，应开启正常，检验完成后电磁开启器装置必需复位。
　　（3）对橡胶密封件进行抽检，是否出现老化现象。
6.5每5年对系统进行一次全检：
　　（1）卸下七氟丙烷储存瓶，进行称重检验
　　（2）对阀件进行拆洗、重新试验，并对全系统重新调试。
7.总结
　七氟丙烷管网自动灭火系统一是能满足消防要求，二是能将灭火后室内设施损坏降到最低，不因灭火而破坏设施，三是安装方便，便于检修。七氟丙烷自动灭火系统以它独自特点，现在已得到广泛使用。

安全环境保护部
5月
