电路短路、断路故障专题.doc

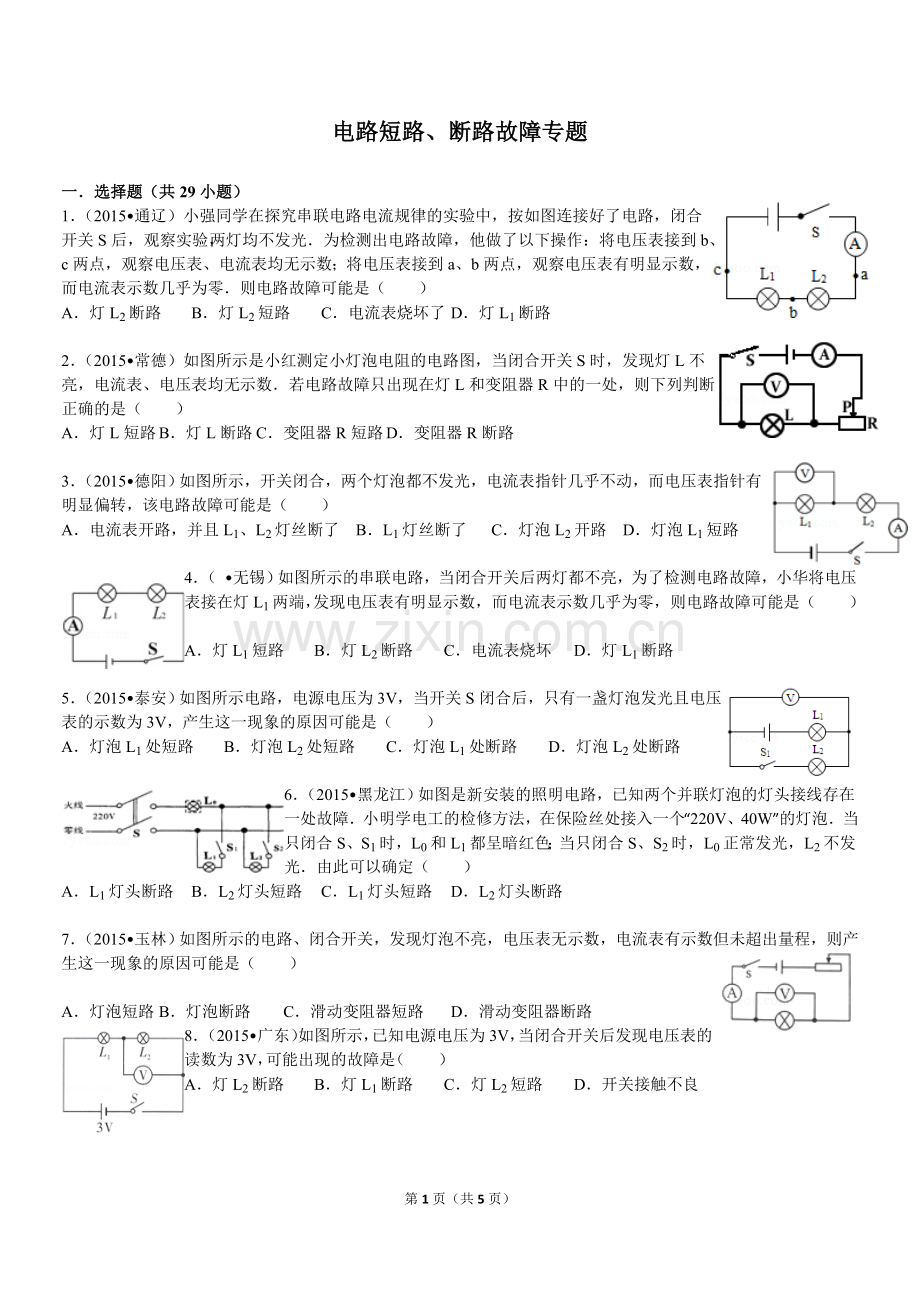

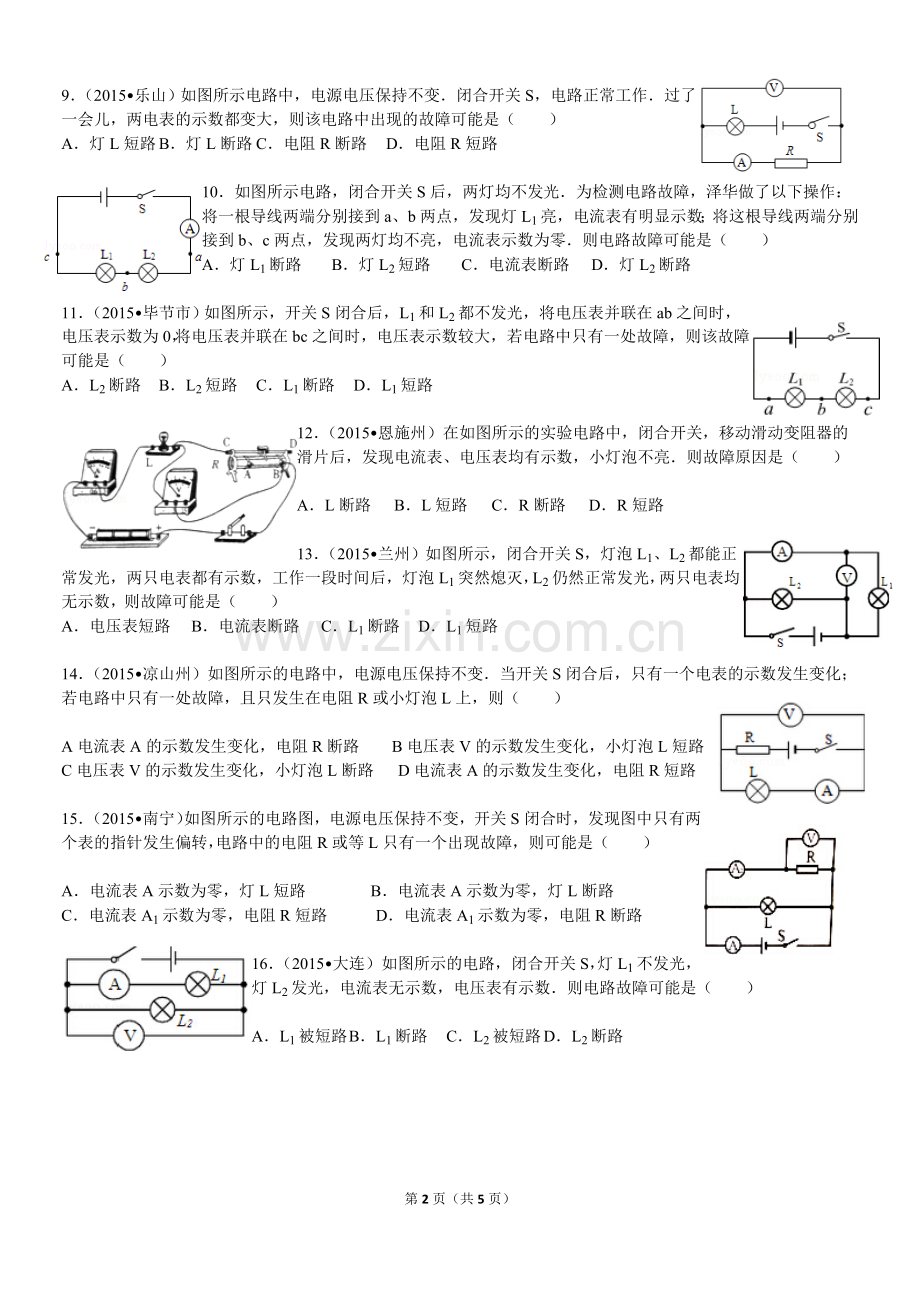

电路短路、断路故障专题一选择题（共29小题）1（2015通辽）小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零则电路故障可能是（）A灯L2断路B灯L2短路C电流表烧坏了D灯L1断路2（2015常德）如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A灯L短路B灯L断路C变阻器R短路D变阻器R断路3（2015德阳）如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A电流表开路，并且L1、L2灯丝断了 BL1灯丝断了 C灯泡L2开路 D灯泡L1短路4（ 无锡）如图所示的串联电路，当闭合开关后两灯都不亮，为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A灯L1短路B灯L2断路C电流表烧坏D灯L1断路5（2015泰安）如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A灯泡L1处短路B灯泡L2处短路C灯泡L1处断路D灯泡L2处断路6（2015黑龙江）如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光由此可以确定（）AL1灯头断路BL2灯头短路CL1灯头短路DL2灯头断路7（2015玉林）如图所示的电路、闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A灯泡短路B灯泡断路 C滑动变阻器短路D滑动变阻器断路8（2015广东）如图所示，已知电源电压为3V，当闭合开关后发现电压表的读数为3V，可能出现的故障是（）A灯L2断路B灯L1断路C灯L2短路D开关接触不良9（2015乐山）如图所示电路中，电源电压保持不变闭合开关S，电路正常工作过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A灯L短路B灯L断路C电阻R断路D电阻R短路10如图所示电路，闭合开关S后，两灯均不发光为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零则电路故障可能是（）A灯L1断路B灯L2短路C电流表断路D灯L2断路11（2015毕节市）如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）AL2断路BL2短路CL1断路DL1短路12（2015恩施州）在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮则故障原因是（）AL断路BL短路CR断路DR短路13（2015兰州）如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是（）A电压表短路B电流表断路CL1断路DL1短路14（2015凉山州）如图所示的电路中，电源电压保持不变当开关S闭合后，只有一个电表的示数发生变化；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则（）A电流表A的示数发生变化，电阻R断路 B电压表V的示数发生变化，小灯泡L短路C电压表V的示数发生变化，小灯泡L断路 D电流表A的示数发生变化，电阻R短路15（2015南宁）如图所示的电路图，电源电压保持不变，开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或等L只有一个出现故障，则可能是（）A电流表A示数为零，灯L短路 B电流表A示数为零，灯L断路C电流表A1示数为零，电阻R短路 D电流表A1示数为零，电阻R断路16（2015大连）如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数则电路故障可能是（）AL1被短路BL1断路CL2被短路DL2断路17（2015梧州）小明用如图所示的电路图研究并联电路电流的规律，当闭合开关S试触时，发现3只小灯泡均发光，电流表的指针正向偏转并超过最大刻度产生这种现象的原因可能是（）A小灯泡L1发生断路B小灯泡L2发生短路C电流表使用的量程太小D电流表的接线柱接反了18（2015铁岭）在如图所示的电路中，电源电压不变，闭合开关S后，灯L正常发光一段时间后，灯L突然熄灭，电压表示数变大，电流表示数变为零产生这一现象的原因是（）A电阻R断路B电阻R短路C电灯L断路D电灯L短路19（2015曲靖）如图是测量小灯泡电功率的电路图，当开关闭合后发现小灯泡不亮，移动滑动变阻器的滑片时电压表无示数，电流表的示数有明显变化，则以下分析正确的是（）A电流表正负接线柱接反了B电压表的量程选大了C小灯泡处发生短路 D小灯泡处发生断路20（河池）在如图所示的电路中，电源电压保持不变闭合开关S后，灯L不发光，电压表指针有明显偏转若此电路中只有一处故障，则对于电路故障的判断，下列说法不正确的是（）A灯L短路B灯L断路C滑动变阻器R2断路D定值电阻R1断路21（2014南宁）如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）AL2断路BL1断路CL2短路DL1短路22（2014巴中）如图所示，两只额定电压相同的灯泡L1、L2，串联在电路中，闭合开关后发现，L1不亮，L2亮，电压表有一定的示数，其原因可能是（）AL1的灯丝烧断 BL1的电阻小于L2的电阻CL2的实际功率小于L1的实际功率 DL2的额定功率大于L1的额定功率23（2014鄂州）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大该电路中可能出现的故障是（）A灯L短路B灯L断路C电阻R短路D电阻R断路24（2014锦州）如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A灯L短路B灯L断路 C滑动变阻器R2断路D定值电阻R1断路25（2014潍坊）在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明（）A电源接线柱接触不良 B开关的触片或接线柱接触不良C电流表连接柱接触不良 D灯泡灯丝断了或灯座接触不良26（2014上海）在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后，电流表A的示数变小，电压表V的示数不变，若故障只发生在电阻R1，R2上，用某完好的定值电阻R（RR1）替换R2，替换前、后两电表的示数恰好不变，则（）AR1一定断路BR2一定断路CR1可能断路DR2可能断路27（2014昆明）某实验小组连接了如图所示的串联电路，电源电压为3V恒定不变连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得Uab=Ubc=Ucd=0，Uad=3V为进一步确认电路故障，他们先用导线将a、b连接起来，先后测得Ubc=Ucd=0；再用导线将b、c连接起来，先后测得Uab=0，Ucd近似等于3V；最后用导线将c、d连接起来，先后测得Uab=0，Ubc近似等于3V则故障原因可能是（）A灯Ll和灯L2都发生了断路 B灯L2和开关S都发生了断路C灯Ll和开关S都发生了断路 D灯Ll、灯L2和开关S都发生了断路28（2015达州）小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是（）A台灯插头处出现了短路 B台灯灯泡处出现了短路C台灯开关的两接线碰线 D插座处出现了短路29（2011遂宁）小明同学学习了家庭电路后，为家里新安装了一盏电灯当闭合开关时，发现电灯不亮，配电箱内空气开关立即跳闸断开，其原因可能是（）A灯头内部短路 B开关内部短路C灯泡的灯丝断了 D开关接触不良2016年02月16日电路故障参考答案一选择题（共29小题）1A；2D；3B；4D；5A；6B；7A；8A；9A；10D；11A；12B；13B；14C；15D；16B；17C；18A；19C；20B；21B；22B；23C；24B；25B；26A；27B；28B；29A；第5页（共5页）
