S7300 与 S7200之间的mpi通讯和组态
在通讯之前 先得确认cpu没有报任何错误，首先硬件组态，组态完毕后下载进CPU 下载后先在线看是否有错误cpu指示灯是否有SF BF报警灯亮 。（BF1灯亮为通信故障 检查电缆是否松动接触不良，九针接口螺丝拧紧）（SF灯亮为硬件组态出错）

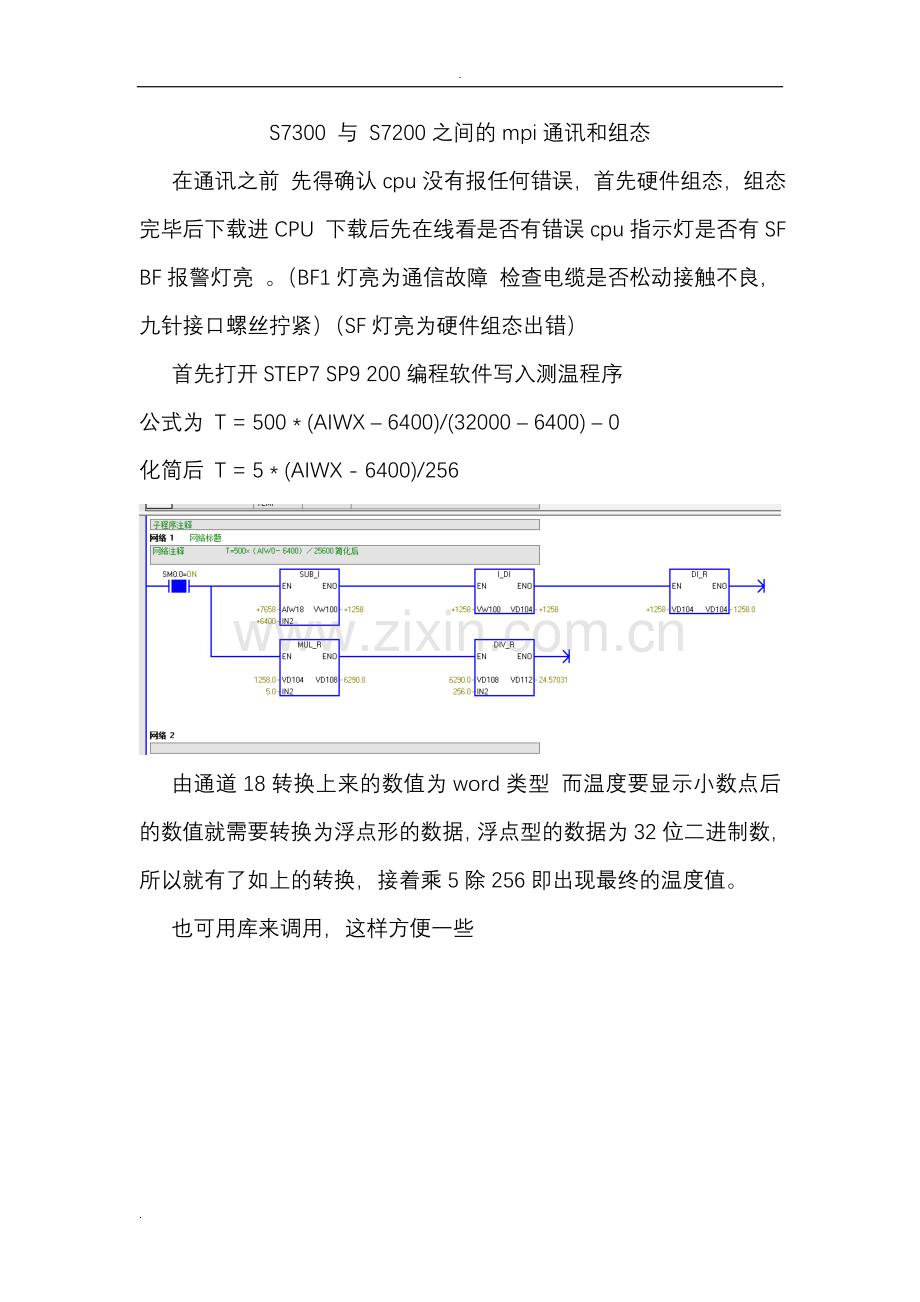

首先打开STEP7 SP9 200编程软件写入测温程序
公式为 T = 500 * (AIWX – 6400)/(32000 – 6400) – 0
化简后 T = 5 * (AIWX - 6400)/256

由通道18转换上来的数值为word类型 而温度要显示小数点后的数值就需要转换为浮点形的数据，浮点型的数据为32位二进制数，所以就有了如上的转换，接着乘5除256即出现最终的温度值。
也可用库来调用，这样方便一些

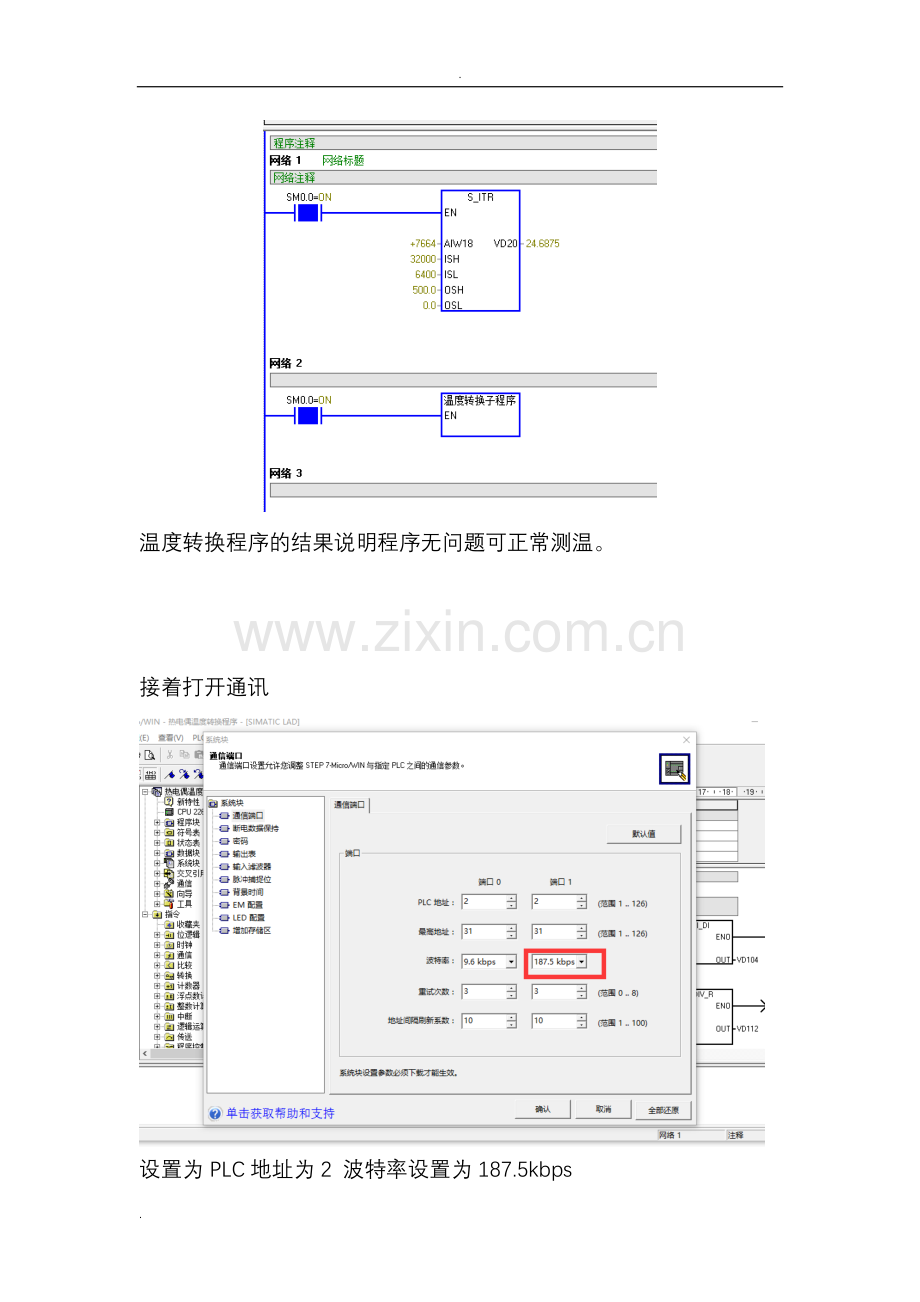

温度转换程序的结果说明程序无问题可正常测温。

接着打开通讯

设置为PLC地址为2 波特率设置为187.5kbps
点确认下载一次即可。
然后打开博途 ，组态硬件。
在硬件组态完成后确认CPU没有任何错误信息错误指示灯亮。如有 即是组态错误。

将地址设置为3 传输率设置为187.5kbps 如设备中含有cp通信模块cpu会自动加1的地址。
Mpi地址不可相同。

确认有无MPI 的线。

接着写一个X_GET 指令
返回值的显示格式要为浮点数，这样才可以看到正确的信息。

根据实际测试 ，300的温度值可以变 应该和AI模块中滤波时间有关系。
X_GET 指令中 DENT_ID为刚刚设置200PLC中的站地址
由于300中没有v存储区 访问200的v存储区得用指针方式寻址，
P#DB1.DBX20.0 BYTE 4 代表的含义为 从vb20开始的四个字节。
也就是VD20。RET_VAL 中可以看到返回值。此返回值开头为8时有错误，可按F1参考说明手册查找相应问题。
PLC程序无错误，即可开始组态。
打开MCGS 新建一个工程，打开设备窗口，添加一个为西门子CP443-1以太网模块的设备 将其添加到设备窗口中

将本地的ip地址和plc的ip地址填写完毕后 新建一个变量
点击右边的添加设备通道

接着给通讯状态连接一个变量
确认完成后 点击右边的启动设备调试 通讯状态的调试数据为0 说明通讯成功 如变量值关联正确 也会传回相应的数值。
接着添加两个文字框 一个写通讯成功 一个写通讯失败调节可见度为 通讯成功com = 0 通讯失败 com = 1
添加一个文字框 罐子水温： 再添加一个输入框

关联变量 使用单位温度 确认即可
接着下载程序 启动仿真 结果如下。

读回来的值为300 GET 200 的温度值。
.
