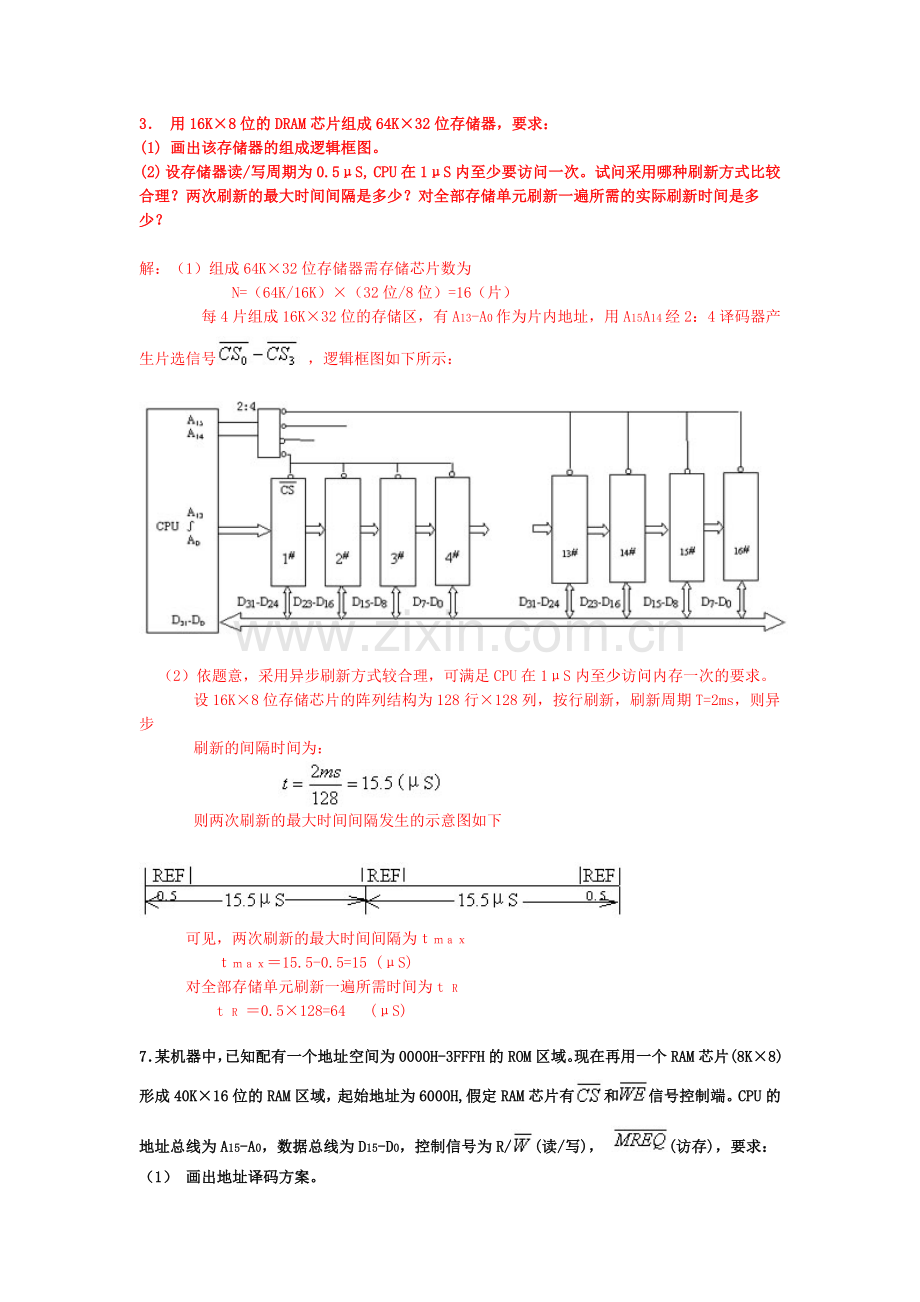

1、3 用16K8位的DRAM芯片组成64K32位存储器，要求：(1) 画出该存储器的组成逻辑框图。(2) 设存储器读/写周期为0.5S, CPU在1S内至少要访问一次。试问采用哪种刷新方式比较合理？两次刷新的最大时间间隔是多少？对全部存储单元刷新一遍所需的实际刷新时间是多少？解：（1）组成64K32位存储器需存储芯片数为N=（64K/16K）（32位/8位）=16（片） 每4片组成16K32位的存储区，有A13-A0作为片内地址，用A15 A14经2：4译码器产生片选信号 ，逻辑框图如下所示：（2）依题意，采用异步刷新方式较合理，可满足CPU在1S内至少访问内存一次的要求。 设16K8位存储芯片
2、的阵列结构为128行128列，按行刷新，刷新周期T=2ms，则异步 刷新的间隔时间为： 则两次刷新的最大时间间隔发生的示意图如下可见，两次刷新的最大时间间隔为15.5-0.5=15 (S)对全部存储单元刷新一遍所需时间为t Rt R 0.5128=64 (S)7某机器中，已知配有一个地址空间为0000H-3FFFH的ROM区域。现在再用一个RAM芯片(8K8)形成40K16位的RAM区域，起始地址为6000H,假定RAM芯片有和信号控制端。CPU的地址总线为A15-A0，数据总线为D15-D0，控制信号为R/(读/写)， (访存)，要求：（1） 画出地址译码方案。（2） 将ROM与RAM同CP
3、U连接。解：（1）依题意，主存地址空间分布如右图所示，可选用2片27128(16K8位)的EPROM作为ROM区；10片的8K8位RAM片组成40K16位的RAM区。27128需14位片内地址，而RAM需13位片内地址，故可用A15-A13三位高地址经译码产生片选信号,方案如下:（2）9 CPU执行一段程序时, cache完成存取的次数为2420次，主存完成存取的次数为80次，已知cache存储周期为40ns，主存存储周期为240ns，求cache/主存系统的效率和平均访问时间。解：先求命中率hh=nc/(nc +nm )2420(242080)0.968则平均访问时间为tata0.96840(1-0.968) 24046.4(ns)r 240406cache/主存系统的效率为ee1/r(1r)0.96886.2
