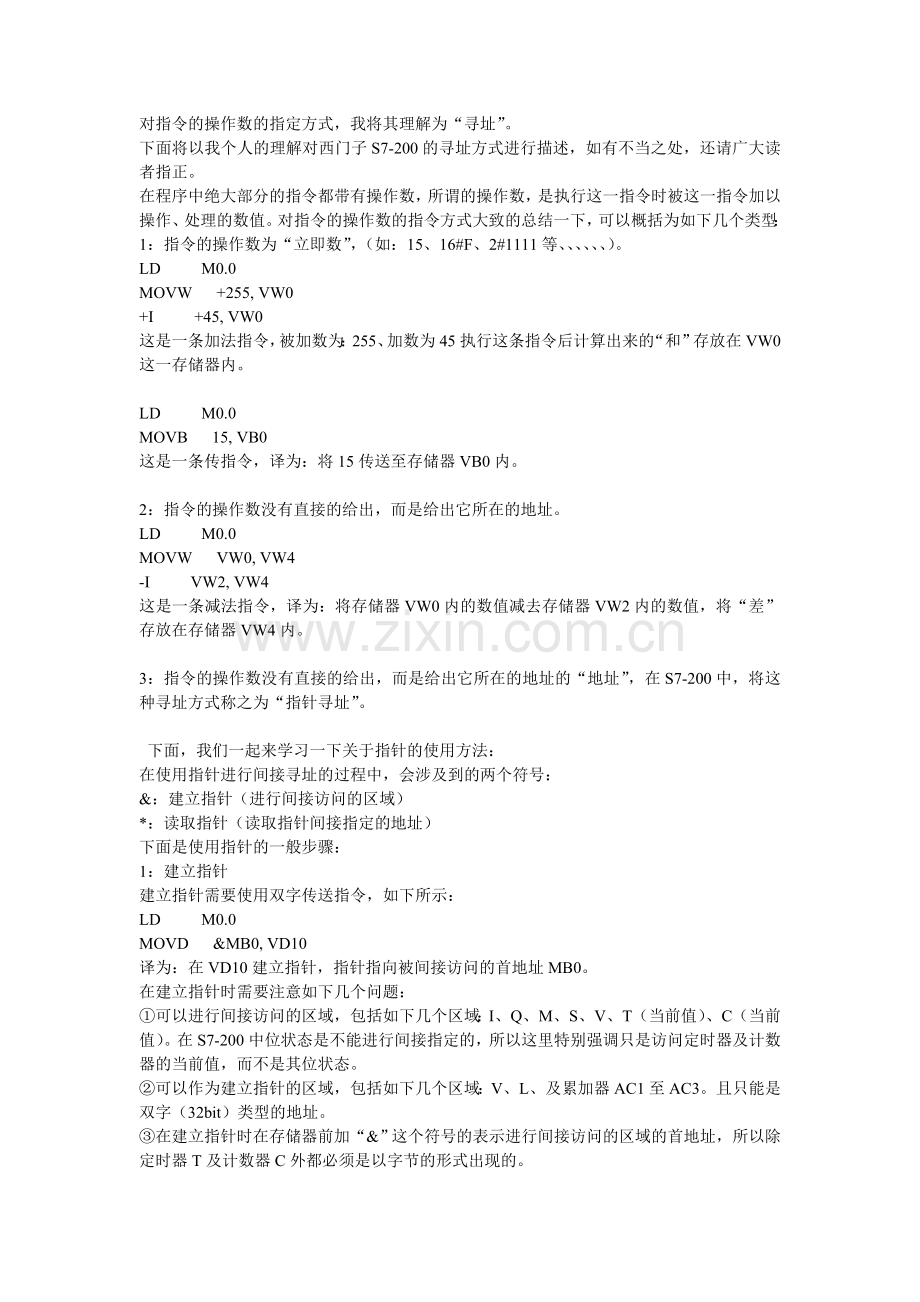

S7-200间接寻址解析.doc

对指令的操作数的指定方式，我将其理解为“寻址”。下面将以我个人的理解对西门子S7-200的寻址方式进行描述，如有不当之处，还请广大读者指正。在程序中绝大部分的指令都带有操作数，所谓的操作数，是执行这一指令时被这一指令加以操作、处理的数值。对指令的操作数的指令方式大致的总结一下，可以概括为如下几个类型：1：指令的操作数为“立即数”，（如：15、16#F、2#1111等、）。LD M0.0MOVW +255, VW0+I +45, VW0这是一条加法指令，被加数为：255、加数为45执行这条指令后计算出来的“和”存放在VW0这一存储器内。 LD M0.0MOVB 15, VB0这是一条传指令，译为：将15传送至存储器VB0内。 2：指令的操作数没有直接的给出，而是给出它所在的地址。LD M0.0MOVW VW0, VW4-I VW2, VW4这是一条减法指令，译为：将存储器VW0内的数值减去存储器VW2内的数值，将“差”存放在存储器VW4内。 3：指令的操作数没有直接的给出，而是给出它所在的地址的“地址”，在S7-200中，将这种寻址方式称之为“指针寻址”。 下面，我们一起来学习一下关于指针的使用方法：在使用指针进行间接寻址的过程中，会涉及到的两个符号：&：建立指针（进行间接访问的区域）*：读取指针（读取指针间接指定的地址）下面是使用指针的一般步骤：1：建立指针建立指针需要使用双字传送指令，如下所示：LD M0.0MOVD &MB0, VD10译为：在VD10建立指针，指针指向被间接访问的首地址MB0。在建立指针时需要注意如下几个问题：可以进行间接访问的区域，包括如下几个区域：I、Q、M、S、V、T（当前值）、C（当前值）。在S7-200中位状态是不能进行间接指定的，所以这里特别强调只是访问定时器及计数器的当前值，而不是其位状态。可以作为建立指针的区域，包括如下几个区域：V、L、及累加器AC1至AC3。且只能是双字（32bit）类型的地址。在建立指针时在存储器前加“&”这个符号的表示进行间接访问的区域的首地址，所以除定时器T及计数器C外都必须是以字节的形式出现的。2：读取指针在读取指针时，有如下几种不同的情况出现：以字节的形式读取指针：LD M0.0MOVD &MB0, VD10MOVB *VD10, VB30译为：在VD10建立指针，指针指向以MB0为首地址的地址，读取在指针VD10所指向的首地址开始的一个字节（即以MB0开始的一个字节，很明显就是MB0本身），所以，读取指针时将MB0放到VB30。以字的形式读取指针：LD M0.0MOVD &MB0, VD10MOVW *VD10, MW20译为：在VD10建立指针，指针指向以MB0为首的地址，读取在指针VD10所指向的首地址开始的一个字（即以MB0开始的一个字，很明显就是MW0），所以，读取指针时将MW0放到MW20。 以双字的形式读取指针：LD M0.0MOVD &VB0, VD10MOVD *VD10, VD40 译为：在VD10建立指针，指针指向以VB0为首的地址，读取在指针VD10所指向的首地址开始的一个双字（即以VB0开始的一个双字，很明显就是VD0），所以，读取指针时将VD0放到VD40。3：修改指针修改指针是在使用指针寻址中关健的一部分，修改指针是将指针指向的首地址进行适当的偏移，使之指向我们需要访问的地址，这样我们可以比较方便的使用在这一存储区的某一具体地址，使程序的灵活性有所增加。修改指针的方法大致的可以概括为如下几种：使用加法或减法指令，对指针进行指定常数作为偏移量的修改指针。使用加“1”或减“1”指令，对指针进行1个单位（字节）的偏移。 下面将以实际情况为例来说明修改批指针的方法：例1：网络1：LD M0.0MOVD &VB0, VD10MOVD *VD10, VD40+D 4, VD10网络2：LD M0.1MOVD *VD10, VD44 译为：在VD10建立指针，指针指向以VB0为首的地址，读取在指针VD10所指向的首地址开始的一个双字（即以VB0开始的一个双字，很明显就是VD0），所以，读取指针时将VD0放到VD40。然后对指针进行修改，对其指定4个单位的偏移量，即指针此时指向的首地址为VB4。在下一网络中又以双字的形式读取指针。所以，此时读取指针是将以VB4为首的一个双字传送至VD44（即VD4传送至VD44）。 例2：网络1：LD M0.0MOVD &VB0, VD10MOVB *VD10, MB0INCD VD10网络2：LD M0.1MOVB *VD10, MB1 译为：在VD10建立指针，指针指向以VB0为首的地址，读取在指针VD10所指向的首地址开始的一个字节（即以VB0开始的一个字节，很明显就是VB0），所以，读取指针时将VB0放到MB0。然后对指针进行修改，对其进行一个单位（字节）的偏移，即指针此时指向的首地址为VB1。在下一网络中又以字节的形式读取指针。所以，此时读取指针是将以VB1为首的一个字节传送至MB1（即VB1传送至MB1）。 在程序中，如果希望以连续的形式去间接访问地址（即：读取VB0后希望下一次读取的是VB1、读取VW0后希望下一次读取的是VW2、读取VD0后希望下一次读取的是VD4），修改指针时，需要注意以下问题：读取下一个字节：网络1：LD M0.0MOVD &VB0, VD10MOVB *VD10, VB100+D 1, VD10网络2：LD M0.1MOVB *VD10, VB100 第一次读指针时，读取的是VB0。第二次读指针时，读取的是VB1。 读取下一个字： 网络1：LD M0.0MOVD &VB0, VD10MOVW *VD10, VW100+D 2, VD10网络2：LD M0.1MOVW *VD10, VW100 第一次读指针时，读取的是VW0。第二次读指针时，读取的是VW2。 读取下一个双字：网络1：LD M0.0MOVD &VB0, VD10MOVD *VD10, VD100+D 4, VD10网络2：LD M0.1MOVD *VD10, VD100 第一次读指针时，读取的是VD0。第二次读指针时，读取的是VD4。 综上所述，在以连续方式读取指针时：读取下一个字节，修改指针时“加1”。读取下一个字，修改指针时“加2”。读取下一个双字，修改指针时“加4”。 下面，给出两个应用实例，读者可自行分析其工作原理。例1：网络1：LD I1.0EUMOVD &VB0, VD100S M0.0, 1网络2：LD M0.0FOR VW1000, 1, 10网络3：LD Always_On:SM0.0MOVW VW1000, VW1002+I VW1000, VW1002MOVW VW1002, *VD100+D 2, VD100网络4：NEXT网络5：LDW= VW1000, 10R M0.0, 1 例2：网络1：LD M0.0MOVD &VB300, VD131MOVW 0, VW129网络2：LD M0.0FOR VW125, 1, 6网络3：LD SM0.0MOVB *VD131, AC0+I AC0, VW129+D 1, VD131网络4：NEXTS7-200cpu允许使用指针对下述存储区进行间接寻址：I, Q, V, M, S, T和C。但不能对独立的位或模拟量进行间接寻址。指针为双字值，用来存放另一个存储器的地址，只能用V, L或累加器AC1,AC2和AC3作指针。为了生成指针，必须用双字传送指令（MOVD）将某个位置的地址移入另一个位置或累加器作为指针。MOVD &VB200,AC1MOVW *AC1,AC0
