综合试验实验报告
一、实验题目
全站仪测量综合实验

二、 实验目的
1. 熟悉全站仪的基本操作。
2. 熟悉全站仪的基本测量功能。
3. 熟悉并掌握用全站仪进行施工点位放样。

三、 实验基本原理
全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置,仪器便可以完成测站上所有的测量工作，故被称为“全站仪"。 全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。

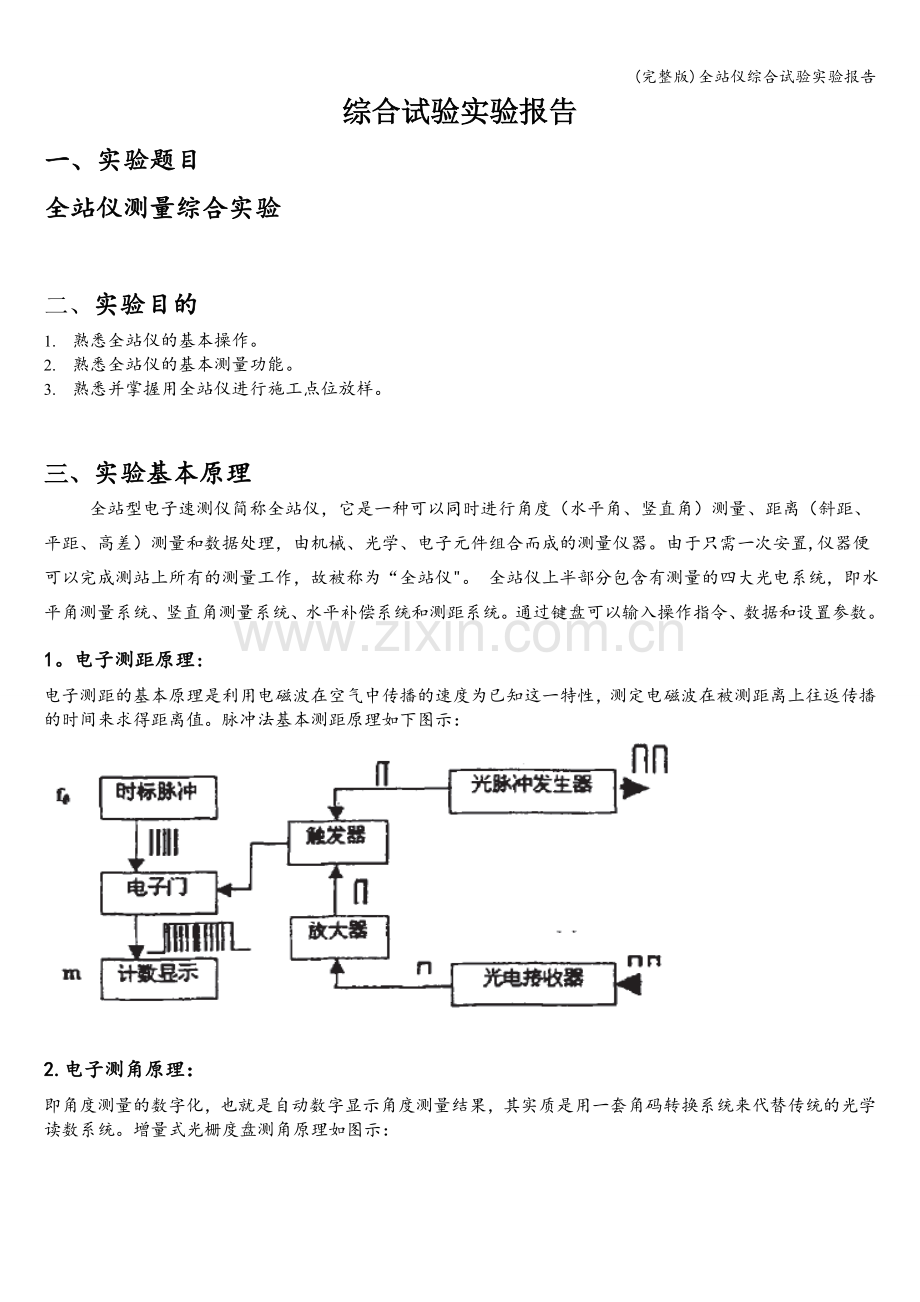

1。电子测距原理:
电子测距的基本原理是利用电磁波在空气中传播的速度为已知这一特性，测定电磁波在被测距离上往返传播的时间来求得距离值。脉冲法基本测距原理如下图示：

2.电子测角原理：

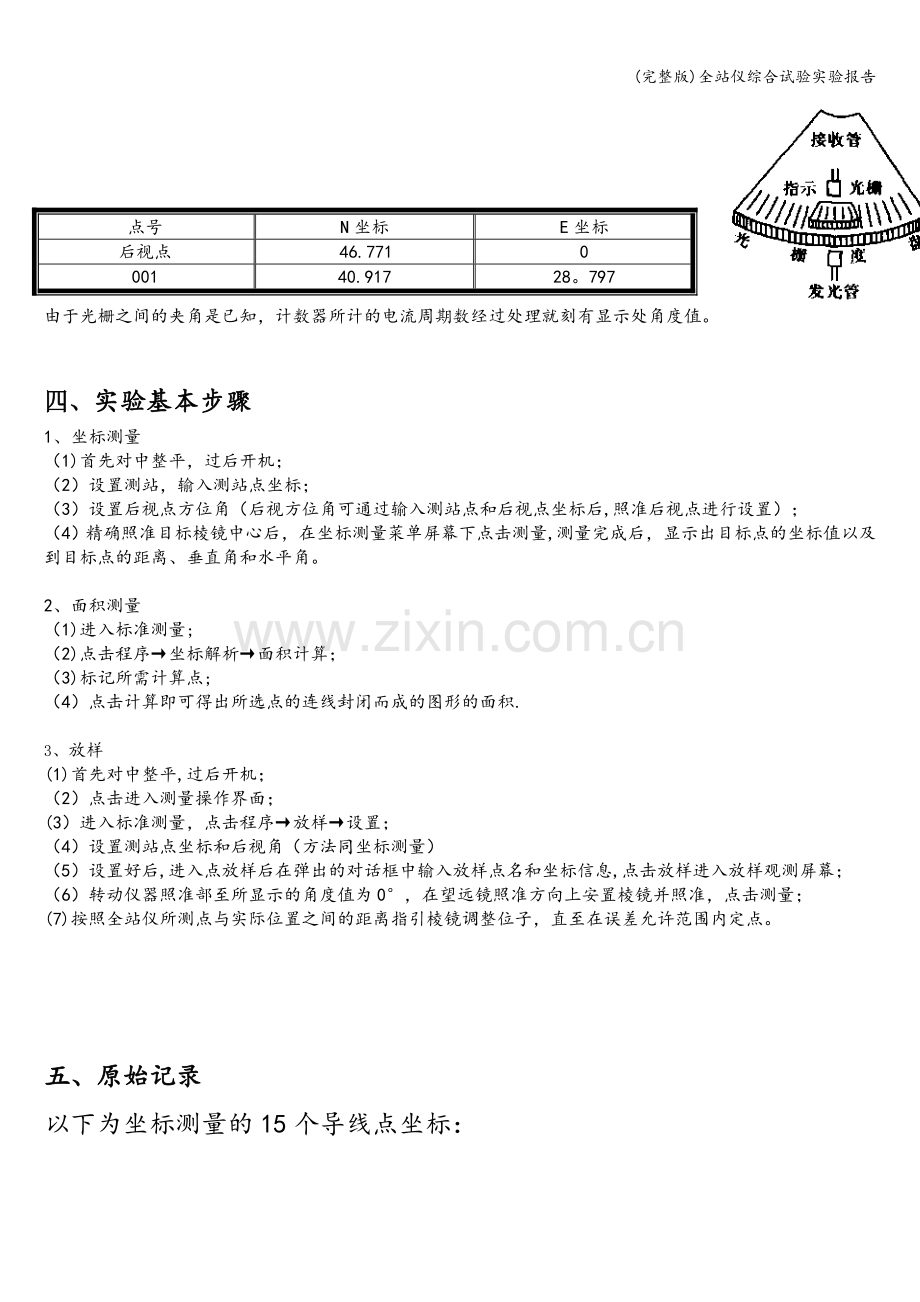

即角度测量的数字化，也就是自动数字显示角度测量结果，其实质是用一套角码转换系统来代替传统的光学读数系统。增量式光栅度盘测角原理如图示：

由于光栅之间的夹角是已知，计数器所计的电流周期数经过处理就刻有显示处角度值。

四、 实验基本步骤
1、坐标测量
（1)首先对中整平，过后开机；
（2）设置测站，输入测站点坐标；
（3）设置后视点方位角（后视方位角可通过输入测站点和后视点坐标后,照准后视点进行设置）；
（4）精确照准目标棱镜中心后，在坐标测量菜单屏幕下点击测量,测量完成后，显示出目标点的坐标值以及到目标点的距离、垂直角和水平角。

2、面积测量
（1)进入标准测量;
（2)点击程序→坐标解析→面积计算；
（3)标记所需计算点;
（4）点击计算即可得出所选点的连线封闭而成的图形的面积.

3、 放样
(1)首先对中整平,过后开机；
（2）点击进入测量操作界面；
(3）进入标准测量，点击程序→放样→设置；
（4）设置测站点坐标和后视角（方法同坐标测量）
（5）设置好后,进入点放样后在弹出的对话框中输入放样点名和坐标信息,点击放样进入放样观测屏幕；
（6）转动仪器照准部至所显示的角度值为0°，在望远镜照准方向上安置棱镜并照准，点击测量；
(7)按照全站仪所测点与实际位置之间的距离指引棱镜调整位子，直至在误差允许范围内定点。

五、原始记录
以下为坐标测量的15个导线点坐标：
点号
N坐标
E坐标
后视点
46.771
0
001
40.917
28。797
002
10.296
31.399
003
—2。902
30.684
004
-34。693
34.208
005
—67。664
33。529
006
-68。559
19.027
007
-75.495
-1。791
008
-95.454
-4.924
009
—98。646
—44.912
010
—98.393
—78。102
011
-35。470
—78。687
012
14.147
—77。543
013
42。901
-74。498
014
47。334
—39。536
015
39.135
-9。901

以下为面积计算点坐标：
点号
N坐标
E坐标
e1
34。256
0
e2
17。950
13.198
e3
—3。468
41.514
e4
-13。133
35.239
e5
—26。911
29。200
e6
—30。892
22。388
e7
—45.680
11.478
e8
—41.585
—13.406
e9
—28.394
-33.844
e10
-13.159
—51.595
e11
5。802
—53.961
e12
27。636
—46.709
e13
55.652
-38。600
e14
44.841
-19.147
e15
57。855
—7.455

六、实验总结
本次全站仪测量综合实验为期两天，实验内容为坐标测量、面积测量、点放样。全站仪是一种光机电算一体化的高新技术测量仪，测距部分有发射，接受与瞄准组成共轴系统，测角部分由电子测角系统完成，是一种具有高精度，高效率，各种测量功能的外业数据采集设备，大大减轻外业人员的劳动强度.作为在实际施工中最常见、最基本的测量仪器，了解其基本功能，熟练掌握其基本操作，将对今后的工作产生积极影响.
全站仪操作注意事项：
1、测量前应检查仪器箱背带及提手是否牢固。
2、开箱后提取仪器前，要看准仪器在箱内放置的方式和位置，装卸仪器时，必须握住提手，将仪器从仪器箱取出或装入仪器箱时，请握住仪器提手和底座，不可握住显示单元的下部.切不可拿仪器的镜筒，否则会影响内部固定部件，从而降低仪器的精度。应握住仪器的基座部分,或双手握住望远镜支架的下部。仪器用毕，先盖上物镜罩,并擦去表面的灰尘.装箱时各部位要放置妥帖，合上箱盖时应无障碍.
3、在太阳光照射下观测仪器,应给仪器打伞,并带上遮阳罩，以免影响观测精度。在杂乱环境下测量,仪器要有专人守护。当仪器架设在光滑的表面时,要用细绳（或细铅丝）将三脚架三个脚联起来,以防滑倒.
4、当测站之间距离较远，搬站时应将仪器卸下，装箱后背着走。行走前要检查仪器箱是否锁好，检查安全带是否系好.当测站之间距离较近，搬站时可将仪器连同三脚架一起靠在肩上，但仪器要尽量保持直立放置。
5、搬站之前，应检查仪器与脚架的连接是否牢固，搬运时，应把制动螺旋略微关住，使仪器在搬站过程中不致晃动。
实验感想：
为期四天的综合实验结束了，在这四天里我们主要做了全站仪综合实验，回弹综合实验和钢筋位置及楼板检测实验。在全站仪的综合试验中我们学习了坐标测量，面积测量以及放样，在回弹综合实验中我们主要学习了用回弹法测量混凝土强度，在钢筋位置及楼板检测实验中我们主要学习了用钢筋仪检测板、柱钢筋位置及保护层厚度的检测。虽然只有四天的综合实验,但是我感觉自己收获了不少知识。在暑假认知实习的时候自己也接触到了全站仪，但是没有自己操作过，这次实验自己学会用全站仪.这次的综合实验都是在施工现场最常用了,做好，学好这些实验对我们工程管理专业的学生来讲非常重要，因为只有掌握好技术才能进行好管理。这次的实验自己也是用心学习了，虽然只做了三天，可是收益匪浅，在老师和组长的带领下，我们组员一起学习,研究，最终将实验进行好。记忆最深的是我们那天早上用全站仪放样，整整一个上午，然后用钉子打好桩,我们总共放了十二个点，等待着老师下午的验收。可是下午去的时候，只看到操场的跑道上躺着一堆堆的钉子，后来老师说不检查了，其实我们挺失落的,但是我们真的学到了知识，这比什么都重要！通过实验,使我们对理论知识有了更深的认识,也锻炼了我们的操作能力。

通过本次综合性的试验,我了解到综合实验的应用，特别是在两天的全站仪测量试验，刚开始拿到仪器时还手忙脚乱不知所措。但经过坐标测量、面积测量、点放样,我基本了解一些:全站仪是一种光机电算一体化的高新技术测量仪,测距部分有发射，接受与瞄准组成共轴系统，测角部分由电子测角系统完成，是一种具有高精度，高效率，各种测量功能的外业数据采集设备，大大减轻外业人员的劳动强度。作为在实际施工中最常见、最基本的测量仪器，了解其基本功能,熟练掌握其基本操作，将对今后的工作产生积极影响。
通过本次试验，我了解到钢筋保护层厚度，钢筋位置和钢筋直径的检测方法，认识到钢筋仪工作的基本原理和使用方法。钢筋仪的基本操作方法较为简单，在检测过程中使用方便，操作简洁。由于本次试验为提供检测构件的相关施工图纸，故无法对检测结果进行综合性分析，也无法对被检测构件的钢筋保护层厚度等各项指标进行检测.但通过实际操作和后期试验总结,对工程检测过程有了感性的认识。
