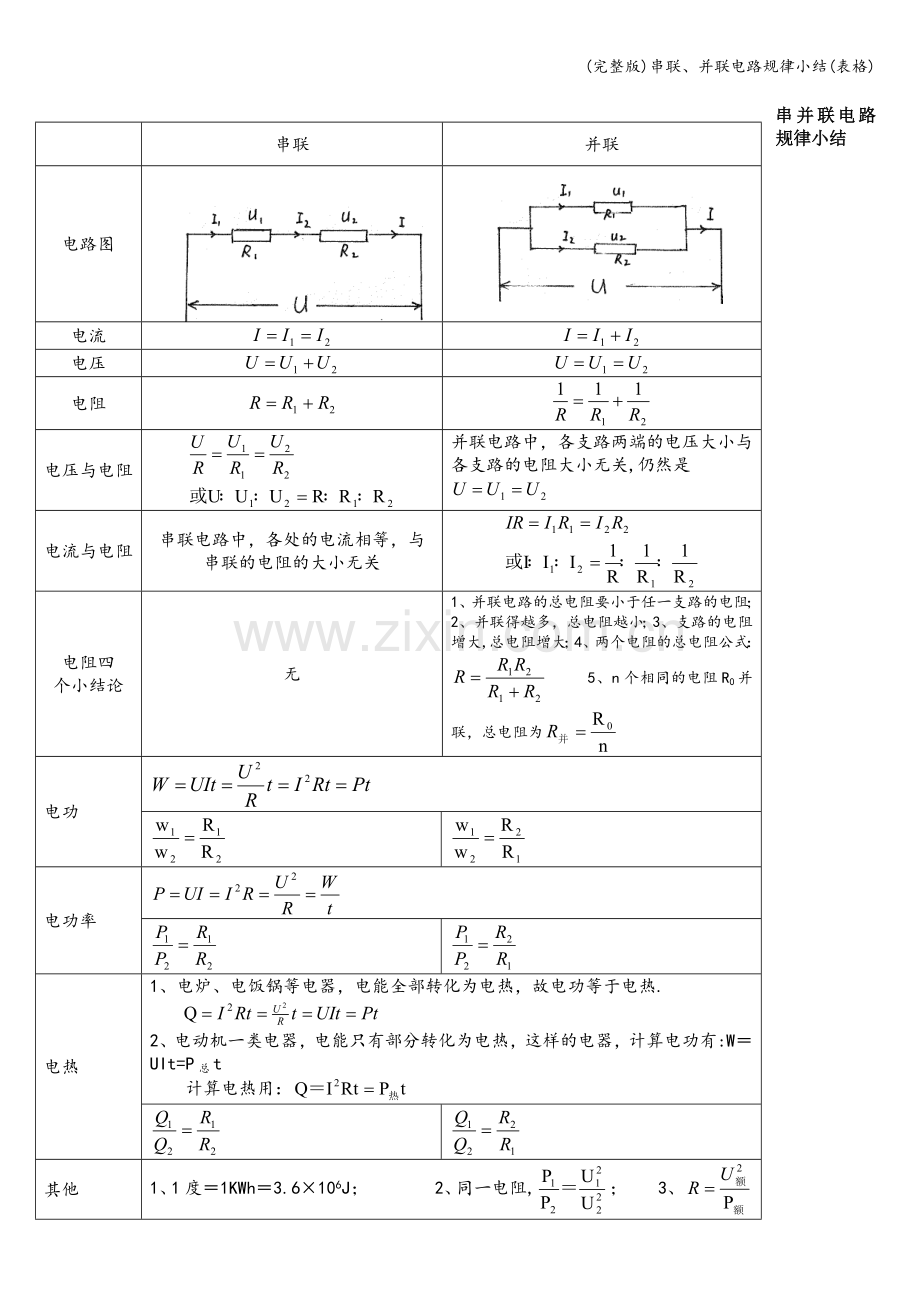

串并联电路规律小结

串联
并联
电路图

电流

电压

电阻

电压与电阻

并联电路中，各支路两端的电压大小与各支路的电阻大小无关,仍然是

电流与电阻
串联电路中，各处的电流相等，与
串联的电阻的大小无关

电阻四
个小结论
无
1、并联电路的总电阻要小于任一支路的电阻；2、并联得越多，总电阻越小；3、支路的电阻增大,总电阻增大；4、两个电阻的总电阻公式： 5、n个相同的电阻R0并联，总电阻为
电功

电功率

电热
1、电炉、电饭锅等电器，电能全部转化为电热，故电功等于电热.

2、电动机一类电器，电能只有部分转化为电热，这样的电器，计算电功有:W＝UIt=P总t
计算电热用：

其他
1、1度＝1KWh＝3.6×106J；　　　　2、同一电阻,；　　3、
3、电能表上“3000r/KWh”表示铝盘转3000转用1度;

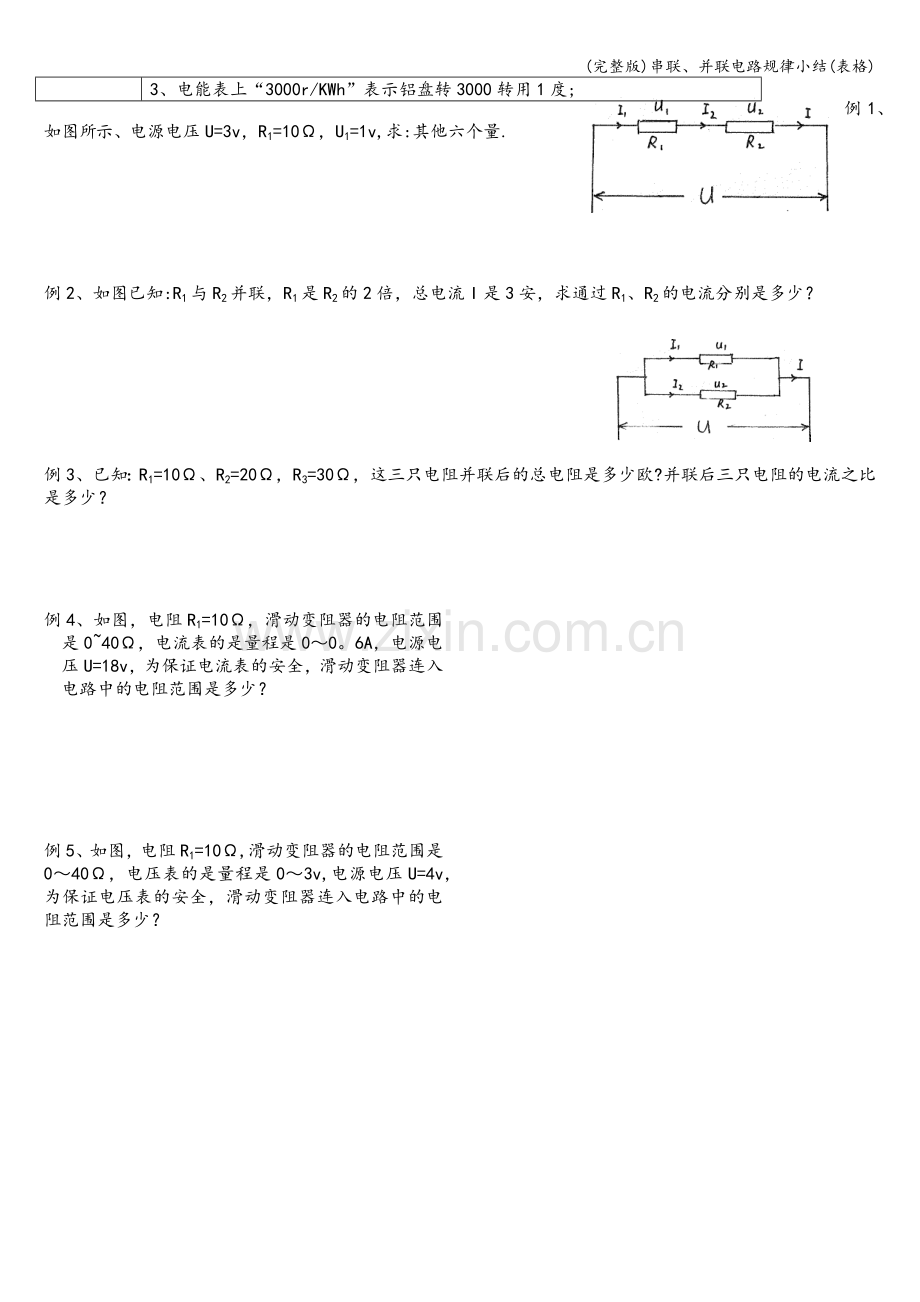

例1、如图所示、电源电压U=3v，R1=10Ω，U1=1v,求:其他六个量.

例2、如图已知:R1与R2并联，R1是R2的2倍，总电流I是3安，求通过R1、R2的电流分别是多少？

例3、已知：R1=10Ω、R2=20Ω，R3=30Ω，这三只电阻并联后的总电阻是多少欧?并联后三只电阻的电流之比是多少？

例4、如图，电阻R1=10Ω，滑动变阻器的电阻范围是0~40Ω，电流表的是量程是0～0。6A，电源电压U=18v，为保证电流表的安全，滑动变阻器连入电路中的电阻范围是多少？

例5、如图，电阻R1=10Ω,滑动变阻器的电阻范围是0～40Ω，电压表的是量程是0～3v,电源电压U=4v，为保证电压表的安全，滑动变阻器连入电路中的电阻范围是多少？
