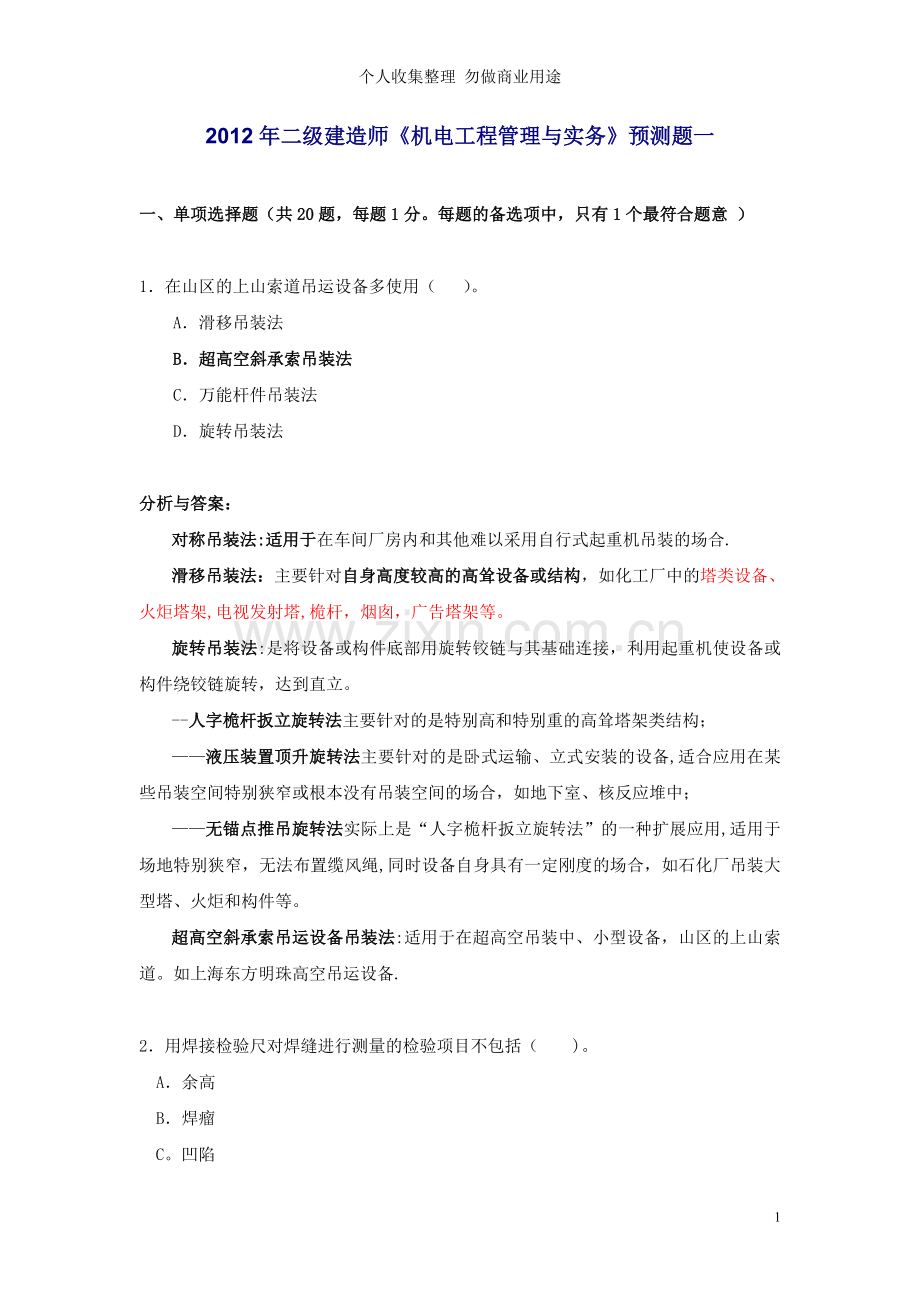

2012年二级建造师《机电工程管理与实务》预测题一

一、单项选择题（共20题，每题1分。每题的备选项中，只有1个最符合题意 ）

1．在山区的上山索道吊运设备多使用（ ）。
A．滑移吊装法
B．超高空斜承索吊装法
C．万能杆件吊装法
D．旋转吊装法

分析与答案：
对称吊装法:适用于在车间厂房内和其他难以采用自行式起重机吊装的场合.
滑移吊装法：主要针对自身高度较高的高耸设备或结构，如化工厂中的塔类设备、火炬塔架,电视发射塔,桅杆，烟囱，广告塔架等。
旋转吊装法:是将设备或构件底部用旋转铰链与其基础连接，利用起重机使设备或构件绕铰链旋转，达到直立。
--人字桅杆扳立旋转法主要针对的是特别高和特别重的高耸塔架类结构；
——液压装置顶升旋转法主要针对的是卧式运输、立式安装的设备,适合应用在某些吊装空间特别狭窄或根本没有吊装空间的场合，如地下室、核反应堆中；
——无锚点推吊旋转法实际上是“人字桅杆扳立旋转法”的一种扩展应用,适用于场地特别狭窄，无法布置缆风绳,同时设备自身具有一定刚度的场合，如石化厂吊装大型塔、火炬和构件等。
超高空斜承索吊运设备吊装法:适用于在超高空吊装中、小型设备，山区的上山索道。如上海东方明珠高空吊运设备.

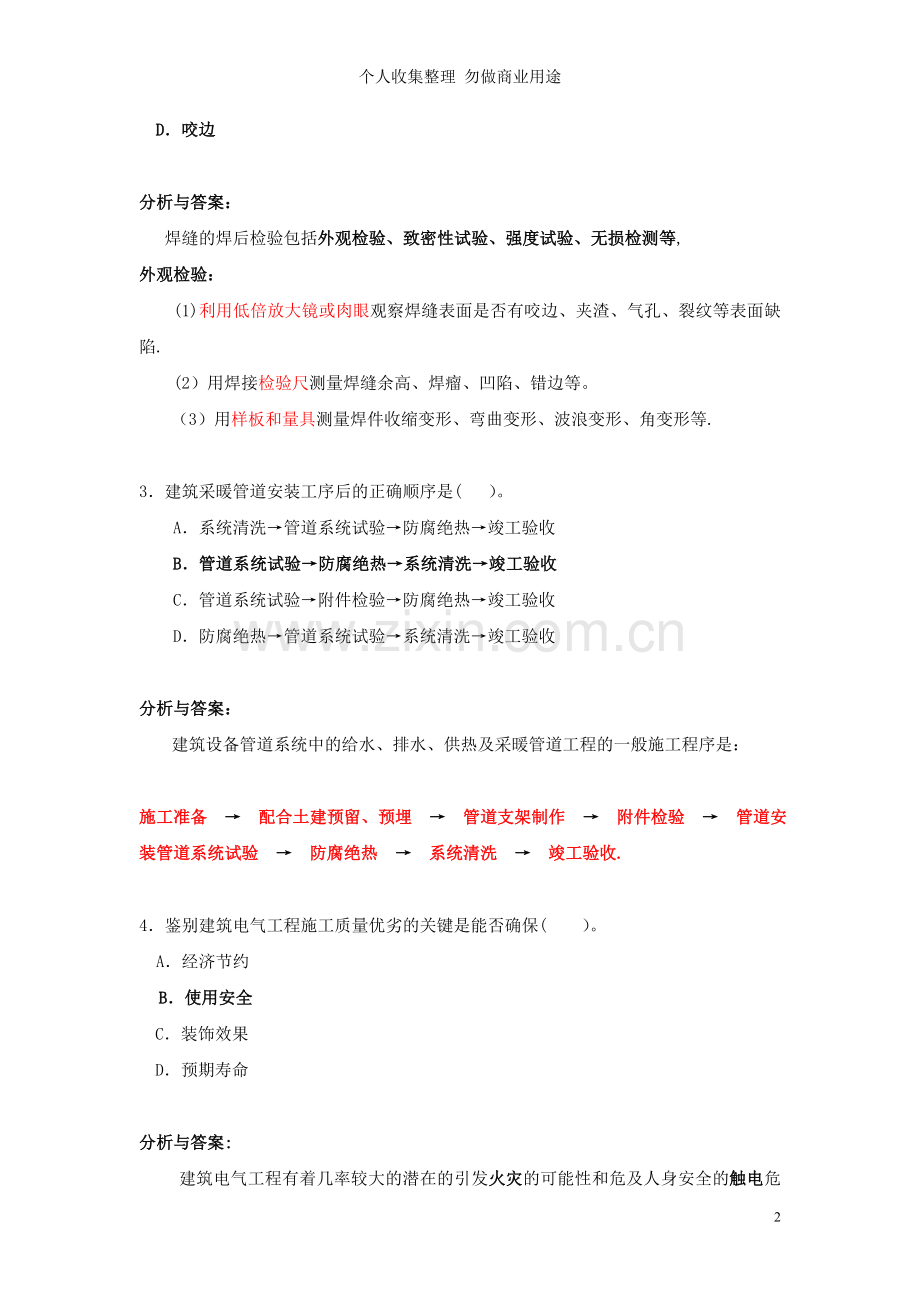

2．用焊接检验尺对焊缝进行测量的检验项目不包括（ )。
A．余高
B．焊瘤
C。凹陷
D．咬边

分析与答案：
焊缝的焊后检验包括外观检验、致密性试验、强度试验、无损检测等,
外观检验：
(1)利用低倍放大镜或肉眼观察焊缝表面是否有咬边、夹渣、气孔、裂纹等表面缺陷.
(2）用焊接检验尺测量焊缝余高、焊瘤、凹陷、错边等。
（3）用样板和量具测量焊件收缩变形、弯曲变形、波浪变形、角变形等.

3．建筑采暖管道安装工序后的正确顺序是( ）。
A．系统清洗→管道系统试验→防腐绝热→竣工验收
B．管道系统试验→防腐绝热→系统清洗→竣工验收
C．管道系统试验→附件检验→防腐绝热→竣工验收
D．防腐绝热→管道系统试验→系统清洗→竣工验收

分析与答案：
建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：

施工准备 → 配合土建预留、预埋 → 管道支架制作 → 附件检验 → 管道安装管道系统试验 → 防腐绝热 → 系统清洗 → 竣工验收.

4．鉴别建筑电气工程施工质量优劣的关键是能否确保( ）。
A．经济节约
B．使用安全
C．装饰效果
D．预期寿命

分析与答案:
建筑电气工程有着几率较大的潜在的引发火灾的可能性和危及人身安全的触电危险性，因而确保建筑电气工程使用安全是施工质量判定中属于第一位的。也是建设各方所密切关注的，此题立意使学习者树立安全用电意识。

5．排烟系统的风管板材厚度若设计无要求时，可按（ ）系统风管板厚选择.
A．负压
B．低压
C．中压
D．高压

分析与答案:
-—非金属复合风管板材的覆面材料必须为不燃材料，具有保温性能的风管内部绝热材料应不低于难燃B1级；风管制作所采用的连接件均为不燃或难燃B1级材料；且风管所使用板材的规格应符合要求。
——防排烟系统风管的耐火等级应符合设计规定，风管的本体、框架、连接固定材料与密封垫料,阀部件、保温材料以及柔性短管、消声器的制作材料，必须为不燃材料。
-—排烟系统风管板材厚度若设计无要求，可按高压系统风管板厚选择。

6．消防工程安装结束后，以( ）为主，进行消防系统的调试。
A．建设单位
B．设计单位
C。 施工单位
D．设备供应商

分析与答案:
消防工程在施工单位安装结束后，必要时会同建设单位、设计单位和设备供应商，对固定灭火系统进行自检性质的调试检验，鉴定固定灭火系统的功能是否符合设计预期要求，发现安装缺陷，及时整改，为向公安机关消防机构申报消防验收做好准备。

7．在下列设备安装工程中,需要埋设永久中心标板的设备有( )。
A．空气压缩机
B．颚式破碎机
C．轧钢机
D．大型引风机

分析与答案：
其中的选项C是轧钢机，轧钢机是连续生产设备。连续生产设备是由多个部件组装
而成的,布置在一条比较长的直线上。
在生产中，一台设备要连续的完成多个工序.所以，连续生产设备一方面是散件组装而成，另一方面又很长,组装时间也会很长，而要求组装的精度又很高。而在组装过程中，都要使用纵、横向基准线和标高基准线。所以其纵、横向基准线标板和标高基准点标板要埋设永久标板.这也为以后的维修打下了良好的基础。
标板一般要采用铜或者不锈钢制作,还要设置带螺纹的盖将其保护好。
其余A、B、D三项不属于连续生产设备，所以不是正确选项。

8．按静置设备的设计压力分类,中压设备的压力范围是( ）。
A．0.1MPa≤P〈l。6MPa
B．1。6MPa〈P≤l0MPa
C．1.6MPa≤P〈l0MPa
D．10MPa〈P≤l00MPa

分析与答案：
按静置设备的设计压力分类
1．常压设备:P＜0。1MP。
2．低压设备：0。lMPa≤P＜1.6MPa。
3．中压设备：1。6MPa≤P＜l0MPa。
4．高压设备；l0MPa≤P＜l00MPa。
5．超高压设备；P≥l00MPa。
注：P＜0时,为真空设备。

从安全监察的角度，将压力容器按照其危险性和危害性进行分类可分为:
第一类压力容器；第二类压力容器;第三类压力容器.
如:
高压容器、介质毒性程度为极度和高度危害的中压容器、容积大于50m3的球形储罐为第三类压力容器;
介质为非易燃、易爆的中压容器、介质毒性程度为极度和高度危害的低压容器、低压管壳式余热锅炉、低压搪瓷玻璃容器为第二类压力容器;
介质为非易燃、易爆的低压容器为第一类压力容器.

9．球形罐焊后整体热处理应在( )前进行。
A．与球罐壳体连接的受压件焊缝焊接
B．无损检测完成
C. 压力试验
D．气密性试验

分析与答案：
A、B、C、D四个选项实际是球形罐的四个施工过程，它们的先后顺序是：与球罐壳体连接受压件的焊缝焊接、无损检测完成、压力试验、气密性试验。
（可用排除法）
根据球形罐整体热处理的条件，要求整体热处理前，与球罐受压件连接的焊接工作全部完成,各项无损检测工作全部完成，因此，应排除A、B两个选项.
气密性试验是在压力试验之后,若选择此项，也就是允许球罐焊后整体热处理在压力试验之后进行，与规定不符，因此，应排除D项.
惟一的正确项是压力试验C项。

10。 自动化仪表工程施工的原则是（ ）.
A。 先地上后地下
B. 先配管后安装设备
C。 先中间后两端
D. 先安装设备后布线

分析与答案：
自动化仪表工程施工的原则是：
先土建后安装;先地下后地上；先安装设备再配管布线;
先两端（控制室、就地盘、现场和就地仪表)后中间（电缆槽、接线盒、保护管、电缆、电线和仪表管道等）。
仪表设备安装应遵循的程序是:
先里后外；先高后低；先重后轻。

仪表调校应遵循的原则是:
先取证后校验;先单校后联校；先单回路后复杂回路；先单点后网络.

11．以液体为介质的仪表管道的压力试验，试验压力应为（ ）倍的设计压力。
A．1.15
B．1。20
C．1.50
D．1.60

分析与答案：
仪表管道的压力试验以液体为试验介质。
仪表气源管道和气动信号管道以及设计压力小于或等于0。6MPa的仪表管道，可采用气体为试验介质；
液压试验压力应为1。5倍的设计压力，气压试验压力应为1。15倍的设计压力。

12．管道进行气压试验的正确步骤是( ).
A．缓慢升压至试验压力的30％→按试验压力的10％逐级升压后每级稳压3min→直至试验压力稳压10min→试验压力降至设计压力涂发泡剂检验不泄漏为合格
B．缓慢升压至试验压力的50％→按试验压力的10％逐级升压后每级稳压3min→直至试验压力稳压10min→试验压力降至设计压力涂发泡剂检验不泄漏为合格
C。缓慢升压至试验压力→稳压10min→涂刷发泡剂检验不泄漏为合格
D．缓慢升压至试验压力→稳压10min→试验压力降至设计压力保持30 min→以压力不降无渗漏为合格

分析与答案：
试验时，应逐步缓慢增加压力。当压力升至试验压力的50%时，如未发现异常或泄漏现象，继续按试验压力的10％逐级升压，每级稳压3min,直至试验压力。稳压10min,再将压力降至设计压力进行检查，以发泡剂检验不泄漏为合格.试验过程中严禁带压紧固螺栓.

本题解答要点是掌握液压试验、气压试验、泄漏试验的试验过程的根本区别。
液压试验应缓慢升压，待达到试验压力后，稳压10min,再将试验压力降至设计压力,停压30min，以压力不降、无渗漏为合格。

输送剧毒流体、有毒流体、可燃流体的管道必须进行泄漏性试验。
泄漏性试验应在压力试验合格后进行.试验介质宜采用空气,试验压力为设计压力。
泄漏性试验应重点检验阀门填料、法兰或螺纹连接处、放空阀、排气阀、排水阀等,以发泡剂检验不泄漏为合格。

13．工业管道施工中，系统清洗工序的紧前工序是（ ）。
A．管道系统检验
B．管道系统试验
C．气体泄漏试验
D．防腐绝热

分析与答案:
管道工程的一般施工程序是:
施工准备（技术、人员、机具、材料、现场)→配合土建预留、预埋、测量→ 管道、支架预制 → 附件、法兰加工、检验 → 管段预制 →管道安装 → 管道系统检验 → 管道系统试验 → 防腐绝热 →系统清洗 →资料汇总→绘制竣工图→竣工验收。

14．金属表面预处理质量等级有四级的方法是( )除锈。
A．手工
B．喷射
C．火焰
D．化学

分析与答案：
金属表面预处理的质量等级:
1) 手工或动力工具除锈，金属表面预处理质量等级定为二级，用St2，St3表示。
2) 喷射或抛射除锈，金属表面预处理质量等级定为四级，用Sal, Sa2, Sa21/2、Sa3表示。
3) 火焰除锈金属预处理质量等级定为一级,用Fi表示.
4） 化学除锈金属预处理质量等级定为一级,用Pi表示.
金属表面预处理方法的选择和质量要求,主要根据设备和管道的材质、表面状况以及施工工艺要求进行选取和处理。
St2  St3    S-Surface  表面     t-tool  工具（电动、手动）
Sal， Sa2, Sa21/2、Sa3  S—Surface  表面     a-air 空气动力

15．能够阻止外部环境的热流进入，减少冷量损失，维持保冷功能的保冷核心层是( ）。
A．防锈层
B．绝热层
C. 防潮层
D．保护层

分析与答案：
管道绝热的作用是减少热介质管道向周围环境散发热量或冷介质管道从周围环境吸收热量，因此绝热层是维持保温功能的核心层。

16．规范规定,炉窑耐火砖砌筑的加工砖厚度不得小于原砖厚度的（ ）。
A．1/3
B．1/2
C．2/3
D．3/4

分析与答案：
耐火砖砌筑技术的注意事项：
（1）砌砖或锁砖时，应采用木糙或橡胶褪进行施工找正；
(2)不得在砌体上砍凿耐火砖;
（3)泥浆干涸后，不得敲打砌体;
（4）砖的加工面不宜朝向炉膛、炉子通道内表面或膨胀缝；
(5)砌砖中断或返工拆砖时,应做成梯形的斜搓；
（6)加工砖的厚度不得小于原砖厚度的2/3.

17。 按国家计量局《计量器具分类管理方法》的范围划分，施工企业在用的C类计量器具是（ ）。
A. 接地电阻测量仪
B. 弯尺
C。 焊接检验仪
D. 水平仪

分析与答案：
按国家计量局《计量器具分类管理办法》，施工企业对在用计量器具按范围划分为A、B、C三类
（一） A类计量器具
1。 A类计量器具范围
（1） 施工企业最高计量标准器具和用于量值传递的工作计量器具，例如:一级平晶、零级刀口尺、水平仪检具、直角尺检具、百分尺检具、百分表检具、千分表检具、自准直仪、立式光学计、标准活塞式压力计.
（2) 列入国家强制检定目录的工作计量器具,例如：兆欧表、接地电阻测量仪、X射线探伤机。
2. A类计量器具管理办法
本企业最高计量标准器，按照计量法有关规定，送法定计量检定机构，定期检定。
(二) B类计量器具
1。 B类计量器具范围
用于工艺控制,质量检测及物资管理的计量器具,如:卡尺、千分尺、百分尺、千分表、水平仪、直角尺、塞尺、水准仪、经纬仪、焊接检验尺、超声波测厚仪、5m以上（不含5m)尺。还有温度计、温度指示仪；压力表、测力计、转速表、衡器、硬度计、材料试验机、天平；电压表、电流表、欧姆表、电功率表、功率因数表；电桥、电阻箱、检流计、万用表、标准电阻箱、校验信号发生器;示波器、图示仪、直流电位差计、超声波探伤仪、分光光度计等.
2。 B类计量器具管理办法
B类计量器具可由项目经理部按《计量器具管理目录》规定，送交所属企业中心试室定期检定校准。中心试验室无权检定的项目,可提交社会法定计量检定机构就近检定。
(三） C类计量器具
1。 C类计量器具范围
(l) 计量性能稳定，量值不易改变，低值易耗且使用要求精度不高的计量器具，如：钢直尺、弯尺、5m以下的钢卷尺。
(2） 与设备配套，平时不允许拆装指示用计量器具,如：电压表、电流表、压力表。
（3） 非标准计量器具,如:垂直检测尺、游标塞尺、对角检测尺、内外角检测尺;
2。 C类计量器具管理办法:
对新购入的C类计量器具（不含大于5m钢卷尺),经库管员验货、验证合格后即可发放使用。对使用中的C类计量器具，由计量管理人员到现场巡视,发现损坏的及时更换。
对于拆装不便的设备上的指示用仪表，可与设备检修同步进行，用已经检定合格的仪表直接比对、核准、确认合格,在设备鉴定记录上注明:仪表名称、编号、状态。

18．机电工程临时用电设备总容量在（ ）及以上者,均应编制临时用电施工组织设计。
A．20kW
B．30kW
C．40kW
D．50kW

分析与答案：
（1) 临时用电设备在5台及其以上或设备总容量在50kW及其以上者，均应编制临时用电施工组织设计。
（2) 临时用电设备不足5台和设备总容量不足50KW者,应编制安全用电技术措施和电气防火措施。
(3) 临时用电施工组织设计应由电气技术人员编制,项目部技术负责人审核,经主管部门批准后实施。

19．不属于机电工程注册建造师执业工程范围的是（ ）。
A．水电工程
B．钢结构工程
C．送变电工程
D．管道安装工程

分析与答案：
《注册建造师执业管理办法（试行）》文件规定，机电工程专业建造师执业工程范围包括：——机电、石油化工、电力、冶炼、钢结构、电梯安装、消防设施、防腐保温、起重设
备安装、机电设备安装、建筑智能化、环保、电子、仪表安装、火电设备安装、送变电、核工业、炉窑、冶炼机电设备安装、化工石油设备、管道安装、管道、无损检测、海洋石油、体育场地设施、净化、旅游设施、特种专业.

20．某送变电工程的单项合同总价为（ ）万元,该工程为中型项目。
A．760
B．810
C．950
D．1100

分析与答案：
送变电工程工程规模按照单项合同额划分：
400～800万元的送变电工程为中型项目,
400万元以下的送变电工程为小型项目。

二、多项选择题(共 10 题，每题 2 分．每题的备选项中，有2个或2个以上符合题意,至少有1个错项.错选,本题不得分;少选，所选的每个选项得0。5分）

21．．建立平面控制网的测量方法有( ）.
A．三角测量法
B．水准测量法
C．导线测量法
D．高程测量法
E．三边测量法
分析与答案:
平面控制网建立的测量方法:
——三角测量法、导线测量法、三边测量法等.
高程控制测量方法：水准测量法(常用）、电磁波测距三角高程测量法。
高程测量常用的测量仪器:S3光学水准仪

22．一般家庭和办公室照明通常采用（ ）型的铜芯导线作为电源连接线。
A．RVV
B．BX
C．RV
D．BLV
E．BV

分析与答案：
1) BLX型、BLV型：铝芯电线，由于其重量轻通常用于架空线路尤其是长途输电线路.
2） BX、BV型：铜芯电线被广泛采用在机电安装工程中，但由于橡皮绝缘电线生产工艺比聚氯乙烯绝缘电线复杂，且橡皮绝缘的绝缘物中某些化学成分会对铜产生化学作用,这种作用虽然轻微，但仍是一种缺陷，所以在机电安装工程中被聚氯乙烯绝缘电线基本替代。
3） RV型::铜芯软线主要采用在需柔性连接的可动部位。
4) BVV型：多芯的平形或圆形塑料护套，可用在电气设备内配线.在家用电器内的固定接线，常用RVV铜芯塑料绝缘塑料护套多芯软线。
应用实例：
一般家庭和办公室照明通常采用BV型或BX型聚氯乙烯绝缘铜芯线作为电源连接线；机电安装工程现场中电焊机至焊钳的连线由于电焊位置不固定,多移动而采用RV型聚
氯乙烯绝缘平形铜芯软线。
电缆：
1) VLV、VV型电力电缆
不能受机械外力作用,适用于室内、隧道内及管道内敷设。
2） VLV22、VV22型电缆
能承受机械外力作用,但不能承受大的拉力，可敷设在地下。
3) VLV32、VV32型电缆
能承受机械外力作用,且可承受相当大的拉力，可敷设在竖井内、高层建筑的电缆竖井内，且适用于潮湿场所。
4) YFLV、YJV型电力电缆 主要是高压电力电缆。
5） KVV型控制电缆 适用于室内各种敷设方式的控制电路中。主要应使其额定电压满足工作电压的要求

23．管道工程施工应遵循电管让水管、（ ）的配管原则。
A．小管让大管
B．大管让小管
C．有压管让无压管
D．无压管让有压管
E．水管让风管

分析与答案：
在机电安装施工中，某层面可能有多种管道的布置在相同或相近的标高位置,没有一个配管原则会使施工造成混乱，有了此原则以便安排施工顺序。
在编制施工组织设计时，一般应考虑先难后易、先大件后小件的施工方法和遵循小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。

风管安装就位的程序通常为：
先上层后下层，先主干管后支管，先立管后水平管，就位时应注意.

24. 防雷装置的引下线主要由明敷于建筑物表面由上而下的( ）构成.
A。 圆钢
B. 扁钢
C. 裸导线
D。 线槽
E。 钢管

分析与答案：
防雷保护装置的组成：由接闪器、引下线和接地装置三部分组成.
1） 接闪器指的是接受雷电的导体,突出于建筑物，使雷电通过它导入大地而不经建筑物其他部位导入而起到保护作用。主要形式：有避雷针，避雷带和避雷网.
2) 引下线指的是由接闪器导雷引入大地构成路径的导体；主要形式：有明敷于建筑物表面由上而下的圆钢、扁钢、裸导线等构成的避雷引下线；还有利用建筑物钢筋混凝土立柱中的一对钢筋作引下线。
3） 接地装置指的是埋入地内—0.7m以下的接地极组,是导雷入地的散流极；
若人为设置专门打入的称人工接地体；
若利用建筑物钢筋混凝土桩基、地下室钢筋以及埋设的金属管道等作为接地装置散流极称为自然接地体；

25. 建筑设备监控系统可以通过（ ）共享其他系统的数据，实现各系统的交互。
A. 反馈装置
B. 监控元件
C。 通信协议
D。 接口方式
E. 检测工具

分析与答案：
建筑设备监控系统可以通过TCP/IP通信协议或RS232接口方式等共享其他系统的部分数据，实现各系统的交互与联动；冷水机组、热泵机组、锅炉设备也可以提供设备的通信接口卡、通信协议和接口软件,以通信方式与建筑设备监控系统相连.

26．机械零、部件的主要形状误差有( ）。
A．直线度
B．垂直度
C．圆度
D．平面度
E．圆柱度

分析与答案：
1） 技术测量是为确定量值而进行的实验过程.
测量过程包括：
测量对象、计量单位、测量方法和测量精度等四个要素。
2） 主要形状误差、位置误差的检测方法及其误差评定
(1） 形状误差:是指被测实际要素对其理想要素的变动量。
主要形状误差有：直线度、平面度、圆度、圆柱度等（自身)。
（2） 位置误差:关联实际要素的位置对基准的变动全量称为位置误差。
主要位置误差有：平行度、垂直度、倾斜度、圆轴度、对称度等（相对)。

27．电气安装工程中，应采用二次回路接线有（ ）.
A．继电保护的接线
B．控制操作信号接线
C．电动机的接线
D．真空断路器的接线
E．监视仪表的接线

分析与答案：
二次回路通电检查试验注意事项
1) 按通电回路编制通电检查大纲。
2） 检验回路有关的一、二次设备安装接线应全部完成,所有的标志应明显、正确、齐全。将被检验回路与暂时不检验的回路之间的连线断开。
3） 回路中继电器、变送器、和仪表等有关部件应校验合格。（二次回路元件)
4) 具备可靠的操作、信号和合闸等各系统用的交、直流电源。
5） 回路经过绝缘电阻测定和耐压试验合格。弱电回路或回路中的弱电设备应按制造厂规定执行.

28。 电站锅炉中的炉是由燃烧器以及（ ）等组成。
A. 炉膛
B。 过热器
C。 省煤器
D. 烟道
E. 预热器

分析与答案：
电站锅炉系统主要设备一般包括：本体设备、燃烧设备和辅助设备.
其中锅炉本体设备主要由：锅和炉两大部分组成。其中：
锅由汽包、下降管、水冷壁、过热器、再热器、省煤器及其连接管路的汽水系统组成；炉由炉膛（钢架)、燃烧器、烟道、预热器等组成。

29．《特种设备安全监察条例》规定，必须获得资格许可，方可从事相应作业活动的有（ ）.
A．制造单位
B．安装单位
C．使用单位
D．维修单位
E．改造单位

分析与答案:
《条例 》 第 2 条规定：本条例所称特种设备是指涉及生命安全、危险性较大（两个基本特征）的锅炉、压力容器（含气瓶，下同）、压力管道、电梯、起重机械、客运索道、大型游乐设施和场（厂）内专用机动车辆.
特种设备的制造、安装、改造、维修单位的资格许可.
(一)《条例》的规定
1。制造、安装、改造单位的许可
《 条例 》 第 14 条规定：锅炉、压力容器、电梯、起重机械、客运索道、大型游乐设施及其安全附件、安全保护装置的制造、安装、改造单位，以及压力管道用管子、管件、阀门、法兰、补偿器、安全保护装置等（以下简称压力管道元件）的制造单位和场（厂）内专用机动车辆的制造、改造单位，应当经国务院特种设备安全监督管理部门许可，方可从事相应的活动.
2。维修单位的许可
锅炉、压力容器、电梯、起重机械、客运索道、大型游乐设施的维修单位，应当经省、自治区、直辖市特种设备安全监督管理部门许可,方可从事相应的维修活动.
3.从事安装、改造、维修作业的许可
《 条例 》 第 17 条规定:锅炉、压力容器、起重机械、客运索道、大型游乐设施的安装、改造、维修以及场（厂）内专用机动车辆的改造、维修,必须由依照本条例取得许可的单位进行.
电梯的安装、改造、维修,必须由电梯制造单位或者其通过合同委托、同意的依照本条例取得许可的单位进行。电梯制造单位对电梯质量以及安全运行涉及的质量问题负责。

30．关于注册建造师施工管理签章文件的填写要求,表述正确的有（ ）。
A．表格中施工单位可填写简称
B．表中若实际工程没有其中一项时，可注明“工程无此项”
C．审查、审核、验收意见或检查结果，必须用明确的定性文字写明基本情况和结论
D．分包企业签署的质量合格文件，应由分包企业的注册建造师签章
E．表格中凡要求签章的，应签字并盖章

分析与答案：
通用要求:
1.表格上方右侧的编号（包括合同编号），由各施工单位根据相关要求进行编号。
2。表格上方左侧的工程名称应与工程承包合同的工程名称一致.
3。表格中致XX单位，例如:致建设(监理)单位,应写该单位全称。
4。表格中施工单位应填写全称并与工程承包合同一致。
5。表格中工程地址，应填写清楚，并与工程承包合同一致。
6。表格中单位工程、分部(子分部）、分项工程必须按规范标准相关规定填写。
7.表中若实际工程没有其中一项时，可注明“工程无此项"。
8。审查、审核、验收意见或检查结果,必须用明确的定性文字写明基本情况和结论.
9.表格中施工项目负责人是指受聘于企业担任施工项目负责人(项目经理)的机电工程注册建造师。
10。分包企业签署的质量合格文件,必须由担任总包项目负责人的注册建造师签章。
11.签章应规范。表格中凡要求签章的，应签字并盖章。
（1)“施工单位(章)”应加盖施工单位公章.
(2）“施工项目负责人（签章）"由施工项目负责人加盖国家注册建造师执业资格印章。
（3）专业工程监理工程师审查,并在“监理单位审查意见”中填写意见和签章．
（4)“总监理工程师审核意见”由总监理工程师审核签章并加盖项目监理机构印章．
12。应如实填写签章日期

三、案例分析题（共 4 题，每题 20 分）
(一)
背景资料：
某机电安装公司承建一小区泵站工程，按合同要求已全部完成，监理组织的复验已通过，并经建设单位组织验收合格。
在投入使用前,主管部门提出管线布置在地面以上不利于操作，应改到地下;主要设备分散布置不好，应改为直线布置，除此以外的工艺流程、材料设备、技术要求等均不变。建设单位据此要求施工单位予以更改，并仍按原固定总价提高20%.施工单位经认真核算预计修改量会达到原工程量的50％以上,而且材料量占的比重大,因此，施工单位没有同意，要求终止合同.
经多次协商，确定按修改内容，重新单独核价一次包死。由于工期紧，建设单位无法提供修改图，施工单位按照业主代表现场指导完成了修改任务.施工单位归档时，用的是原竣工图。

问题：
1。 施工单位可否要求终止合同？说明理由。
2。 工程修改后，施工单位在资源管理的控制重点是什么？应从哪些方面控制？
3。 施工单位提供竣工图的做法是否合适？说明理由.
4。 该工程修改后应如何进行质量评定？说明理由。

分析与答案：
1。 施工单位可否要求终止合同？说明理由。
施工单位可以要求终止合同；
理由：因为工程承包合同已按约定履行完成，并经建设单位组织验收合格。

2。 工程修改后,施工单位在资源管理的控制重点是什么?应从哪些方面控制？
工程修改部分资源管理的重点是材料管理，因为虽尽量利用拆除下的原有材料,但修改后材料量占的比重大.
材料管理应从以下方面着手：加强采购成本的管理，从量差和价差两个方面控制;
加强材料消耗的管理，从限额发料和现场消耗两个方面控制,获得最大经济效益.

3。 施工单位提供竣工图的做法是否合适?说明理由.
施工单位采用原竣工图交工的做法不合适；
理由:项目竣工图是项目竣工验收，以及项目今后进行维修、改扩建等的重要依据，必须真实、准确地反映项目竣工时的实际情况,必须图物相符、技术数据可靠、签字手续完备、整理符合档案管理要求.而原竣工图不含有管线布置由地面改到地下；主要设备由分散布置改为直线布置的内容.

4. 该工程修改后应如何进行质量评定？说明理由.
应重新评定质量等级。
理由:该工程因设计进行了修改，应按修改后的项目,重新评定质量等级.

（二）
背景资料:
某机电公司承建某市新建一座油库的机电安装工程任务。工程内容包括：3000m3、5000 m3。储油罐各四台、卸油站一座及输油管网工程等.合同工期为270d，土建工程已全部完工。
该公司项目部根据劳动力资源和施工机具的条件（主要是电焊工和焊机）,优先安排储油罐制作安装，待完成后，再进行输油管网施工。储油罐安装采取液压顶升倒装法,焊前进行了焊接工艺评定。项目部制订的网络进度计划如下图所示：

在施工过程中，由于气候条件影响,致使储油罐制作安装延期20d。为确保工期，项目部对原网络进度计划进行及时调整。

问题：
1。 本工程应编制哪几种主要的施工方案?
2. 用节点编号表示上述网络计划的关键线路，总工期为多少天？管道安装最早开始时间?
3. 储油罐的检验试验有哪些要求?
4。 该工程有哪些特种作业人员？

分析与答案:
1. 本工程应编制哪几种主要的施工方案？
本工程应编制的施工方案有:油储罐的吊装方案、焊接方案、检验试验方案；管道的焊接方案、试压方案；试车方案。

2. 用节点编号表示上述网络计划的关键线路，总工期为多少天? 管道安装最早开始时间?
关键线路:①®②®③®⑤®⑥®⑦®⑧,
总工期：265d。
管道安装最早开始时间:第181天。

3. 储油罐的检验试验有哪些要求?
储油罐的检验试验要求有：焊接试板的检验试验要求、储油罐的沉降试验要求、充水试验要求、几何尺寸检验等要求。
容器的检验试验要求：
(一）压力容器产品焊接试板要求
1．为检验产品焊接接头和其他受压元件的力学性能和弯曲性能，应制做纵焊缝产品焊接试板，制取试样，进行拉力、冷弯和必要的冲击试验。
2．现场组焊的球形储罐应制作立、横、平加仰三块产品焊接试板.
3．产品焊接试板的材料、焊接和热处理工艺,应在其所代表的受压元件焊接接头的焊接工艺评定合格范围内。
4．产品焊接试板由焊接产品的焊工焊接,并于焊接后打上焊工和检验员代号钢印。
5．圆筒形压力容器的纵向焊接接头的产品焊接试板，应作为筒节纵向焊接接头的延长部分(电渣焊除外)采用与施焊压力容器相同的条件和焊接工艺连续焊接。
6．球罐的产品焊接试板应在焊接产品的同时，由施焊该球形储罐的焊工采用相同的条件焊接工艺进行焊接。
7．产品焊接试板经外观检查和射线(或超声）检测,如不合格，允许返修，如不返修,可避开缺陷部位截取试样。
8．需进行热处理以达到恢复材料力学性能或耐腐蚀性能的压力容器，其焊接试板应同炉、同工艺随容器一起进行热处理。
（二)球罐的沉降试验要求
球罐在充水、放水过程中,应对基础的沉降进行观测,作实测记录，并应符合下列规定。
1．沉降观测应在充水前、充水到球壳内直径的1/3时、充水到球壳内直径的2/3时、充满水时、充满水24h后、放水后各阶段进行。
2．每个支柱基础均应测定沉降量。各支柱上应按规定焊接永久性的水平测定板。
3．支柱基础沉降应均匀。放水后，不均匀沉降量不应大于基础中心圆直径的1/1000,相邻支柱基础沉降差不应大于2mm.
4．当不均匀沉降量大于上述要求时，应采取措施进行处理。
（三)储罐的充水试验要求
1．储罐建造完毕，应进行充水试验，并应检查罐底严密性，罐壁强度及严密性,固定顶的强度、稳定性及严密性，浮顶及内浮顶的升降试验及严密性、浮顶排水管的严密性等.进行基础的沉降观测.
2．充水试验前,所有附件及其他与罐体焊接的构件，应全部完工，并检验合格；所有与严密性试验有关的焊缝，均不得涂刷油漆。
一般情况下,充水试验采用洁净水；特殊情况下，如采用其他液体充水试验,必须经有关部门批准。
对不锈钢罐,试验用水中氯离子含量不得超过25mg/L。
试验水温均不低于5℃.充水试验中应进行基础沉降观测,如基础发生设计不允许的沉降，应停止充水，待处理后，方可继续进行试验。
充水和放水过程中,应打开透光孔，且不得使基础浸水.
(四）几何尺寸检验要求
1．球罐焊后几何尺寸检查内容包括:
壳板焊后的棱角检查；
两极及赤道截面内直径检查；
支柱垂直度检查;
赤道带水平度检查;
人孔、接管的位置、伸出长度、法兰面与管中心轴线垂直度检查。
2．储罐罐体几何尺寸检查内容包括：
罐壁高度偏差;
罐壁铅垂度偏差；
罐壁焊缝角变形和罐壁的局部凹凸变形；
底圈壁板内表面半径偏差；
罐壁上的工卡具焊迹清除；
罐底焊后局部凹凸变形;
浮顶局部凹凸变形；
固定顶的局部凹凸变形.

4. 该工程有哪些特种作业人员？
本工程的特种作业人员有：焊工、起重工、电工、厂内运输工(叉车工)、架子工等。

(三）
背景资料:
某机电安装公司承担了某钢厂新厂区油罐组焊,燃气、氧气管道安装施工,设计要求焊缝进行射线无损探伤检查，强度试验采用气压试验方法.
该公司在编制施工方案时，对油罐组焊、管道焊接方案采用综合评价法进行了技术经济比较,选定了最优方案。
管道焊后经射线探伤发现，焊接合格率偏低。项目部组织人员按质量预控的施工因素进行了分析，经查验，工艺文件已按程序审批，并进行了技术交底。但焊接记录中有部分焊材代用，部分焊机不符合要求，焊缝外观检查有漏检。根据分析结果，找出了失控原因，经整改后焊接合格率得到了提高.
项目部根据现场危险源辨识，编制了高处作业、机械操作、起重吊装、临时用电安全技术措施.

问题：
1．指出焊接方案的技术效率应从哪些方面进行比较.
2．针对个别焊工的焊接合格率偏低状况，指出施工生产要素中哪些因素失控.
3．项目部查验的技术交底记录包括哪些方面？
4．指出该公司编制的安全技术措施还有哪些不完善的地方。

分析与答案：
1．指出焊接方案的技术效率应从哪些方面进行比较。
焊接技术效率比较的主要内容有:能否适应母材，焊接速度,熔敷效率,适应的焊接位置.

2．针对个别焊工的焊接合格率偏低状况，指出施工生产要素中哪些因素失控。
引起焊接合格率偏低的因素有人员(焊工、质检人员）、机具（焊机）、材料（焊材
