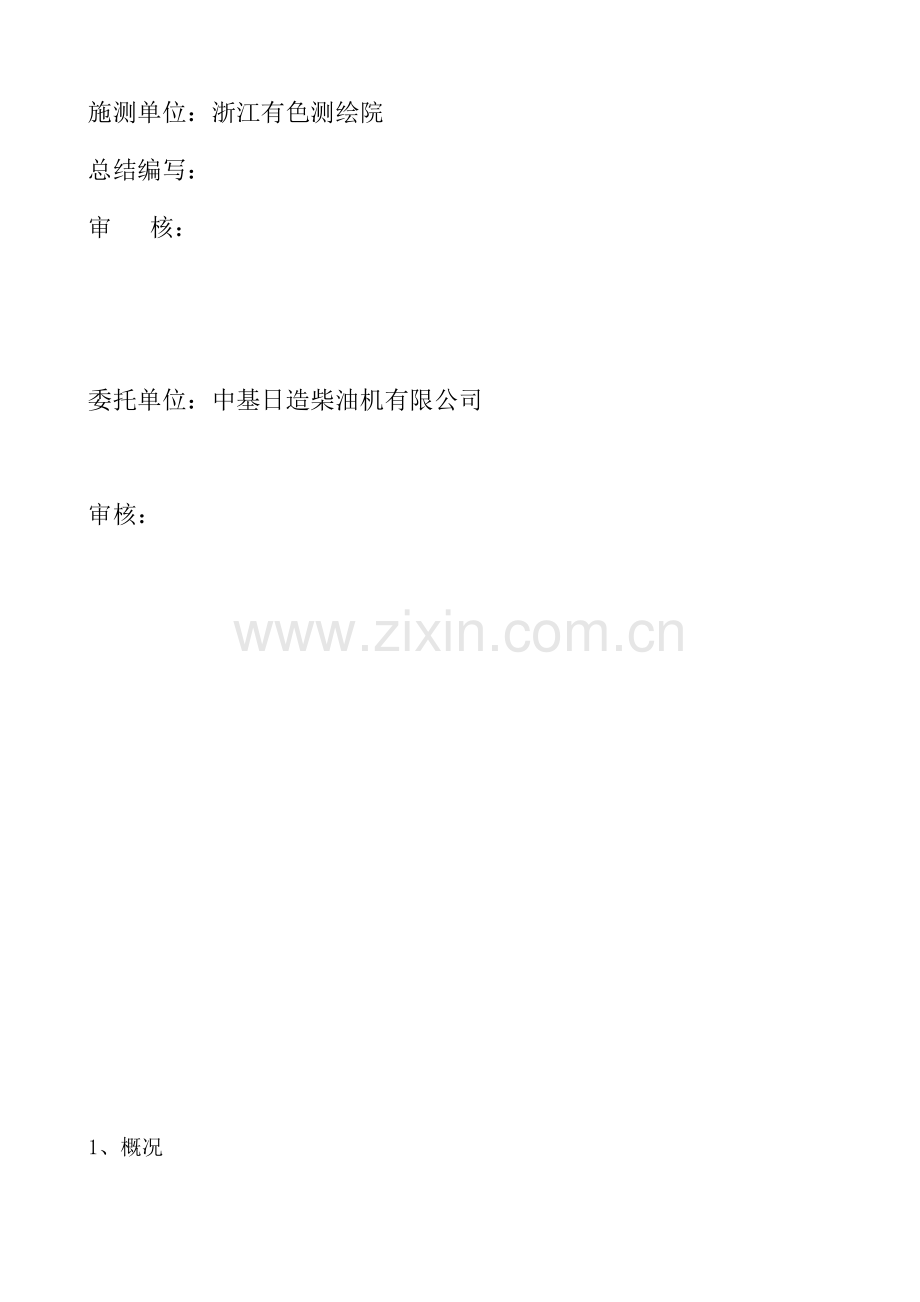

中基日造柴油机有限公司沉降、水平位移观测成果（第十二次）浙江有色测绘院二一年八月施测单位：浙江有色测绘院总结编写：审 核：委托单位：中基日造柴油机有限公司审核：1、概况根据工程计划及天气情况安排，于2010年8月7日至10日，对中基日造柴油机有限公司在舟山定海基地的在建项目进行了第十二次沉降测量和位移观测。该次观测，观测点数目有所改变：G145有人为的撬动痕迹，已经变形； G140被破坏；M1、M9、M10、M14、M15、M16、M18、M20、M25被破坏。其它和第十一次一样。2、测量执行的技术规范及规程2.1国家一、二等水准测量规范（GB128972006）。2.2工程测量规范GB50026-93；2.3建筑变形测量规范JGJ8-2007；2.4精密工程测量规范GB/T15314-94；3、观测3.1沉降观测二级水准测量采用中纬ZDL-700配3米条码尺进行，采用后前（BF）及后前支点（BIF）模式施测。二级水准观测要求级别仪器类型视线长度前后视距差任一测站上前后距差视线高度二级ZDL70050M2M3M0.3M二级水准观测限差（mm）级别基、辅分划读数差基、辅分划所测高差之差环差及往返测较差单程双测站所测高差之差检测已测测段高差之差二级0.50.71.0N0.7N1.5N本次对起算点进行了检测，备用基1至基2高差：-1.50875，六月份检测-1.5098，本次检测备用基1至基2，高差：-1.5076，高差之差2.2mm，证明起算点稳固。3.2位移观测采用极坐标法，将2级全站仪架设在强制对中观测墩上，观测强制对中观测点上的棱镜，测回数为两测回，然后计算出每个观测点的坐标，然后两次数据取平均值，作为本次观测的成果。由于新立起的厂房遮挡了KA1的塔尖方向，本次对KA1进行了一个方向的检测：在KA1测站上，KA1坐标：5002.936,5895.921,5.050。 KA2方位：91.3700 烟囱方位：251.5841在KA2测站上，KA2坐标：5000.000,6000.000,5.000。 KA1方位：271.3716 塔尖方位：180.5444 烟囱方位：252.4905经过分析判断，由于堤坝的沉降，平面起算点X方向，向北有轻度的偏移，但位移量不大，经计算，KA2在X方向+1.9mm。4、提交的成果4.1沉降观测点分布图4.2 沉降观测成果表4.3水平位移观测点分布图4.4水平位移观测成果表4.5 监测点沉降量组合图浙江有色测绘院 2010.8.18建筑物沉降观测测量成果（A幢）工程名称工程地点结构形式设计层数测量仪器沉降观测点第1周期第2周期第3周期第4周期2009年9月12日2009年10月9日2009年10月29日2009年11月28日高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)A13.54730.000.003.5374-9.90-9.903.53770.30-9.603.53460-3.10-12.70A23.54680.000.003.5372-9.60-9.603.53750.30-9.303.53350-4.00-13.30A33.53600.000.003.5265-9.50-9.503.5257-0.80-10.303.52200-3.70-14.00A43.53650.000.003.5280-8.50-8.503.5271-0.90-9.403.52380-3.30-12.70A53.48120.000.003.4731-8.10-8.103.4711-2.00-10.103.46750-3.60-13.70A63.41740.000.003.4086-8.80-8.803.4064-2.20-11.003.40340-3.00-14.00A73.49200.000.003.4830-9.00-9.003.4809-2.10-11.103.47730-3.60-14.70A83.49920.000.003.4902-9.00-9.003.4882-2.00-11.003.48410-4.10-15.10A93.58670.000.003.5781-8.60-8.603.5764-1.70-10.303.57300-3.40-13.70A103.49110.000.003.4824-8.70-8.703.4808-1.60-10.303.47820-2.60-12.90A113.52670.000.003.5177-9.00-9.003.5171-0.60-9.603.51350-3.60-13.20A123.67290.000.003.6630-9.90-9.903.6620-1.00-10.903.65790-4.10-15.00A133.51150.000.003.5012-10.30-10.303.4996-1.60-11.903.49460-5.00-16.90A143.53870.000.003.5300-8.70-8.703.5289-1.10-9.803.52460-4.30-14.10A153.58120.000.003.5724-8.80-8.803.5712-1.20-10.003.56730-3.90-13.90A163.47160.000.003.4637-7.90-7.903.4620-1.70-9.603.45750-4.50-14.10A173.54990.000.003.5417-8.20-8.203.5408-0.90-9.103.53660-4.20-13.30A183.58050.000.003.5725-8.00-8.003.5716-0.90-8.903.56680-4.80-13.70A193.67960.000.003.6708-8.80-8.803.6702-0.60-9.403.66580-4.40-13.80A203.52000.000.003.5107-9.30-9.303.5100-0.70-10.003.50650-3.50-13.50工程进度完工施测单位项目技术负责人观测人建设单位建设单位项目负责人单位名称：浙江有色测绘院建筑物沉降观测测量成果（A幢）工程名称工程地点结构形式设计层数测量仪器沉降观测点第5周期第6周期第 7 周期第 8 周期2009年12月24日2010年1月21日2010年2月24日2010年3月21日高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)A13.53090-3.70-16.403.53030-0.60-17.003.52710-3.20-20.203.52700-0.10-20.30A23.53060-2.90-16.203.53000-0.60-16.803.52660-3.40-20.203.52640-0.20-20.40A33.51810-3.90-17.903.51730-0.80-18.703.51360-3.70-22.403.513600.00-22.40A43.52100-2.80-15.503.51930-1.70-17.203.51610-3.20-20.403.516200.10-20.30A5-A6-A73.46970-7.60-22.303.470300.60-21.703.46620-4.10-25.803.46600-0.20-26.00A83.47660-7.50-22.603.477701.10-21.503.47390-3.80-25.303.47320-0.70-26.00A93.56620-6.80-20.503.568202.00-18.503.56500-3.20-21.703.56440-0.60-22.30A103.47130-6.90-19.803.473602.30-17.503.47060-3.00-20.503.47020-0.40-20.90A113.50900-4.50-17.703.50870-0.30-18.003.50590-2.80-20.803.50560-0.30-21.10A123.65420-3.70-18.703.65280-1.40-20.103.64940-3.40-23.503.649700.30-23.20A133.49120-3.40-20.303.48980-1.40-21.703.48540-4.40-26.103.48520-0.20-26.30A143.52240-2.20-16.303.52110-1.30-17.603.51740-3.70-21.303.517500.10-21.20A153.56560-1.70-15.603.56400-1.60-17.203.56030-3.70-20.903.560900.60-20.30A163.45640-1.10-15.203.45460-1.80-17.003.45100-3.60-20.603.451900.90-19.70A173.53560-1.00-14.303.53320-2.40-16.703.52970-3.50-20.203.531001.30-18.90A183.56380-3.00-16.703.56370-0.10-16.803.56030-3.40-20.203.560800.50-19.70A193.66310-2.70-16.503.66250-0.60-17.103.65910-3.40-20.503.659700.60-19.90A203.50350-3.00-16.503.50280-0.70-17.203.49960-3.20-20.403.500400.80-19.60工程进度完工施测单位项目技术负责人观测人建设单位建设单位项目负责人单位名称：浙江有色测绘院建筑物沉降观测测量成果（A幢）工程名称工程地点结构形式设计层数测量仪器沉降观测点第 9 周期第 10 周期第 11 周期第 12 周期2010年4月26日2010年5月27日2010年6月2日2010年8月10日高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)A13.527000.00-20.303.52430-2.70-23.003.52240-1.90-24.903.522700.30-24.60A23.526700.30-20.103.52380-2.90-23.003.52140-2.40-25.403.521900.50-24.90A33.513900.30-22.103.51100-2.90-25.003.50810-2.90-27.903.508800.70-27.20A43.516500.30-20.003.51360-2.90-22.903.51070-2.90-25.803.511300.60-25.20A5-A6-A73.46550-0.50-26.503.46300-2.50-29.003.45860-4.40-33.403.460001.40-32.00A83.47310-0.10-26.103.47040-2.70-28.803.46660-3.80-32.603.467701.10-31.50A93.564900.50-21.803.56190-3.00-24.803.55990-2.00-26.803.560100.20-26.60A103.470600.40-20.503.46760-3.00-23.503.46560-2.00-25.503.465800.20-25.30A113.506200.60-20.503.50320-3.00-23.503.50150-1.70-25.203.501600.10-25.10A123.64950-0.20-23.403.64690-2.60-26.003.64450-2.40-28.403.645000.50-27.90A133.485300.10-26.203.48260-2.70-28.903.47960-3.00-31.903.480400.80-31.10A143.518300.80-20.403.51520-3.10-23.503.51380-1.40-24.903.513900.10-24.80A153.561100.20-20.103.55830-2.80-22.903.55690-1.40-24.303.556900.00-24.30A163.45100-0.90-20.603.44870-2.30-22.903.44760-1.10-24.003.44750-0.10-24.10A173.52900-2.00-20.903.52720-1.80-22.703.52630-0.90-23.603.52620-0.10-23.70A183.55940-1.40-21.103.55730-2.10-23.203.55690-0.40-23.603.55660-0.30-23.90A193.65800-1.70-21.603.65610-1.90-23.503.65550-0.60-24.103.65520-0.30-24.40A203.49840-2.00-21.603.49670-1.70-23.303.49570-1.00-24.303.49550-0.20-24.50工程进度完工施测单位项目技术负责人观测人建设单位建设单位项目负责人建筑物沉降观测测量成果（B幢）工程名称工程地点结构形式设计层数测量仪器沉降观测 点第 1 周期第2周期第3周期第4周期2009年9月12日2009年10月9日2009年10月29日2009年11月28日高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)B13.56400.000.003.5511-12.90-12.903.5498-1.30-14.203.54400-5.80-20.00B23.57650.000.003.5634-13.10-13.103.5624-1.00-14.103.55590-6.50-20.60B33.54360.000.003.5310-12.60-12.603.5299-1.10-13.703.52290-7.00-20.70B43.60940.000.003.5968-12.60-12.603.5961-0.70-13.303.58860-7.50-20.80B53.53320.000.003.5217-11.50-11.503.52170.00-11.503.51470-7.00-18.50B63.55130.000.003.5422-9.10-9.103.5420-0.20-9.303.53560-6.40-15.70B73.55490.000.003.5450-9.90-9.903.5447-0.30-10.203.53760-7.10-17.30B83.54230.000.003.5320-10.30-10.303.5314-0.60-10.903.52520-6.20-17.10B93.56230.000.003.5533-9.00-9.003.5526-0.70-9.703.54700-5.60-15.30工程进度完工施测单位项目技术负责人观测人建设单位建设单位项目负责人单位名称：浙江有色测绘院建筑物沉降观测测量成果（B幢）工程名称工程地点结构形式设计层数测量仪器沉降观测 点第 5 周期第6周期第 7 周期第 8 周期2009年12月24日2010年1月21日2010年2月24日2010年3月21日高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)B13.54060-3.40-23.403.543002.40-21.003.53890-4.10-25.103.53680-2.10-27.20B23.55300-2.90-23.503.555702.70-20.803.55180-3.90-24.703.54950-2.30-27.00B33.51930-3.60-24.303.522102.80-21.503.51760-4.50-26.003.51570-1.90-27.90B43.58520-3.40-24.203.587902.70-21.503.58270-5.20-26.703.58080-1.90-28.60B53.51150-3.20-21.703.514002.50-19.203.50900-5.00-24.203.50750-1.50-25.70B63.53340-2.20-17.903.535602.20-15.703.53200-3.60-19.303.53030-1.70-21.00B73.53560-2.00-19.303.538202.60-16.703.53450-3.70-20.403.53260-1.90-22.30B83.52290-2.30-19.403.525602.70-16.703.52200-3.60-20.303.51990-2.10-22.40B93.54420-2.80-18.103.546702.50-15.603.54280-3.90-19.503.54020-2.60-22.10工程进度完工施测单位项目技术负责人观测人建设单位建设单位项目负责人单位名称：浙江有色测绘院建筑物沉降观测测量成果（B幢）工程名称工程地点结构形式设计层数测量仪器沉降观测 点第 9 周期第 10 周期第 11 周期第 12 周期2010年4月26日2010年5月27日2010年6月2日2010年8月10日高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)B13.542405.60-21.603.54100-1.40-23.003.53400-7.00-30.003.534400.40-29.60B23.555105.60-21.403.55380-1.30-22.703.54730-6.50-29.203.547300.00-29.20B33.520705.00-22.903.51980-0.90-23.803.51290-6.90-30.703.513200.30-30.40B43.586305.50-23.103.58520-1.10-24.203.57830-6.90-31.103.57820-0.10-31.20B53.513105.60-20.103.51200-1.10-21.203.50540-6.60-27.803.50510-0.30-28.10B63.536005.70-15.303.53490-1.10-16.403.52810-6.80-23.203.52790-0.20-23.40B73.538906.30-16.003.53760-1.30-17.303.53050-7.10-24.403.530800.30-24.10B83.526306.40-16.003.52500-1.30-17.303.51820-6.80-24.103.518700.50-23.60B93.546806.60-15.503.54540-1.40-16.903.53870-6.70-23.603.539600.90-22.70工程进度完工施测单位项目技术负责人观测人建设单位建设单位项目负责人 建筑物沉降观测测量成果（C幢）工程名称工程地点结构形式设计层数测量仪器沉降观测 点第1周期第2周期第3周期第4周期2009年9月12日2009年10月9日2009年10月29日2009年11月28日高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉高程本次下沉累计下沉(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)(m)(mm)(mm)C13.80320.000.003.7935-9.70-9.703.7925-1.00-10.703.78760-4.90-15.60C23.63360.000.003.6234-10.20-10.203.6216-1.80-12.00-C33.64020.000.003.6304-9.80-9.803.6277-2.70-12.503.62140-6.30-18.80C43.81310.000.003.8053-7.80-7.803.8024-2.90-10.703.79690-5.50-16.20C53.73920.000.003.7297-9.50-9.503.7268-2.90-12.403.72210-4.70-17.10C63.65610.000.003.6451-11.00-11.003.6410-4.10-15.103.63640-4.60-19.70C73.75740.000.003.7451-12.30-12.303.7417-3.40-15.70-C83.80500.000.003.7950-10.00-10.003.7922-2.80-12.803.78790-4.30-17.10
