福州大学至诚学院
数字电子设计性实验报告

姓 名：
学 号：
系 别:
专 业：
年 级：
班 级：
实验时间：

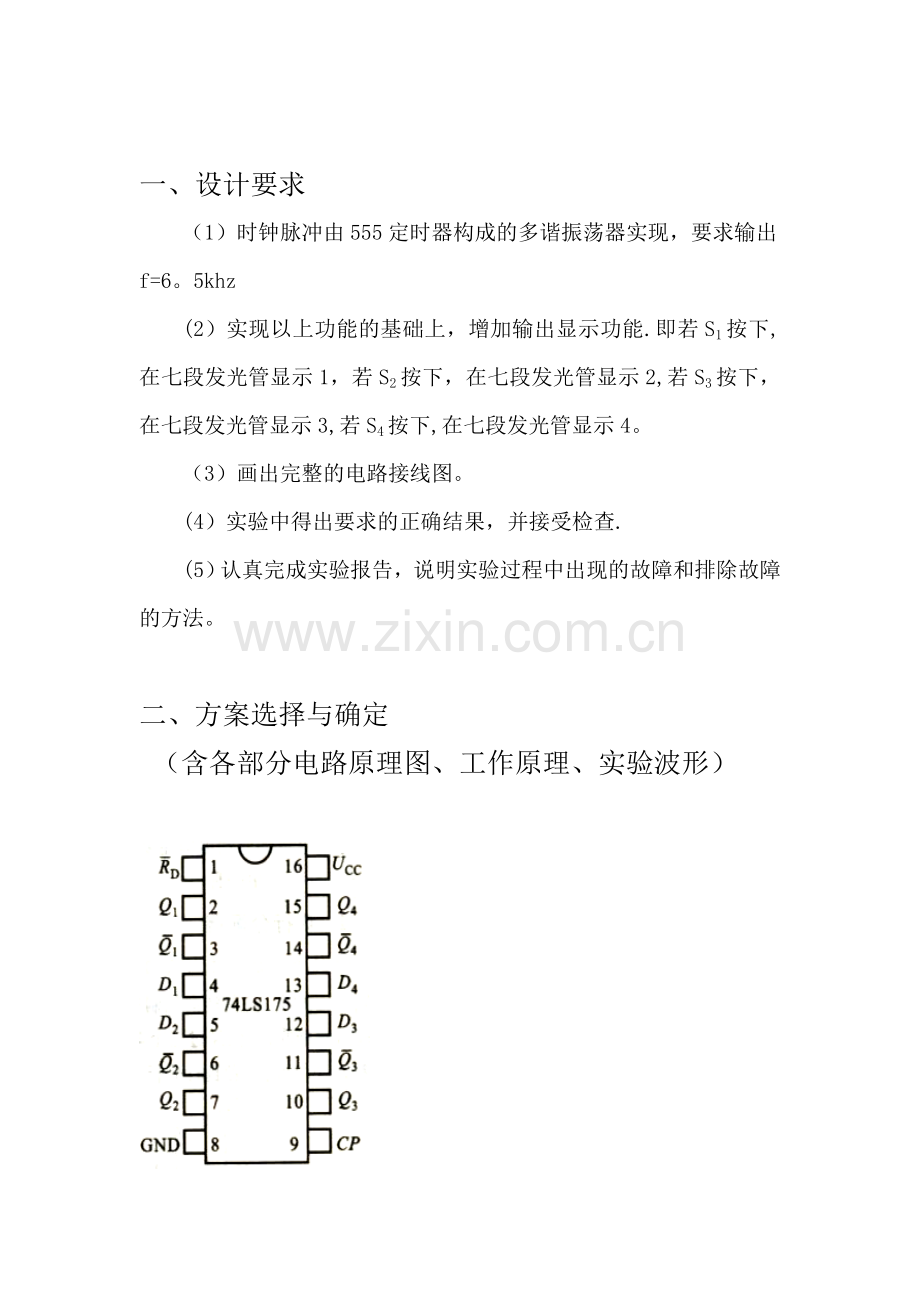

一、设计要求
（1）时钟脉冲由555定时器构成的多谐振荡器实现，要求输出f=6。5khz
(2）实现以上功能的基础上，增加输出显示功能.即若S1按下,在七段发光管显示1，若S2按下，在七段发光管显示2,若S3按下，在七段发光管显示3,若S4按下,在七段发光管显示4。
（3）画出完整的电路接线图。
(4）实验中得出要求的正确结果，并接受检查.
(5）认真完成实验报告，说明实验过程中出现的故障和排除故障的方法。

二、方案选择与确定
（含各部分电路原理图、工作原理、实验波形）

工作原理:
图1所示为四人参加智力竞赛的抢答部分电路，电路中的主要器件是74LS175型四上升沿D触发器（如图2所示)，它的清零端和时钟脉冲CP是四个D触发器共用的。
抢答前先清零，Q1～Q4均为0； ～均为1，与非门G1输出为0。同时,G2输出为1,将G3开通，时钟脉冲CP可以经过G3进入D触发器的CP端.此时，由于S1～S4均未按下，D1～D4均为0，所以触发器的状态不变.抢答开始，若S1首先按下，D1和Q1均变为1；变为0，G1的输出为1.同时，G2输出为0，将G3关断，时钟脉冲CP便不能经过G3进入D触发器，由于没有时钟脉冲,因此再接着按其他按钮，就不起作用了，触发器的状态不会改变。
抢答判决完毕，清零，准备下次抢答用。

工作原理:
图3所示是时钟脉冲产生的电路。该时钟脉冲由555定时器（如图4所示）构成的多谐振荡器实现。

实验波形:

三． 总线路图

四、元器件选择（含明细表)
元器件
型号
数量
2输入与非门
74LS00
1
4输入与非门
74LS20
1
4输入上升沿D触发器
74LS175
1
集成定时器
NE555
1
共阴极译码器
74LS48
1
数码管
TS547
1
电阻
4.7kΩ
5
电阻
100Ω
1
电阻
1 kΩ
1
电阻
10kΩ
1
电容
0。01uf
1
按钮

5
铁线

若干

五． 实验总结
要注意元件的排版，一旦错误，就不能正常运行，还要注意没个元件管脚的排布，以免出现接触不良或出现短路情况，还要确保安装牢固，不至于掉下来。

六． 心得体会
这次实验使我学会了很多知识，增强了动手能力，也让我对各种芯片有了一定的认识，也让我们对设计产品的一半步骤有了深刻的了解，对于我们今后的学习和工作都有很大的帮助，通过自己的不懈努力和老师的精心教导使我完成了作品.
