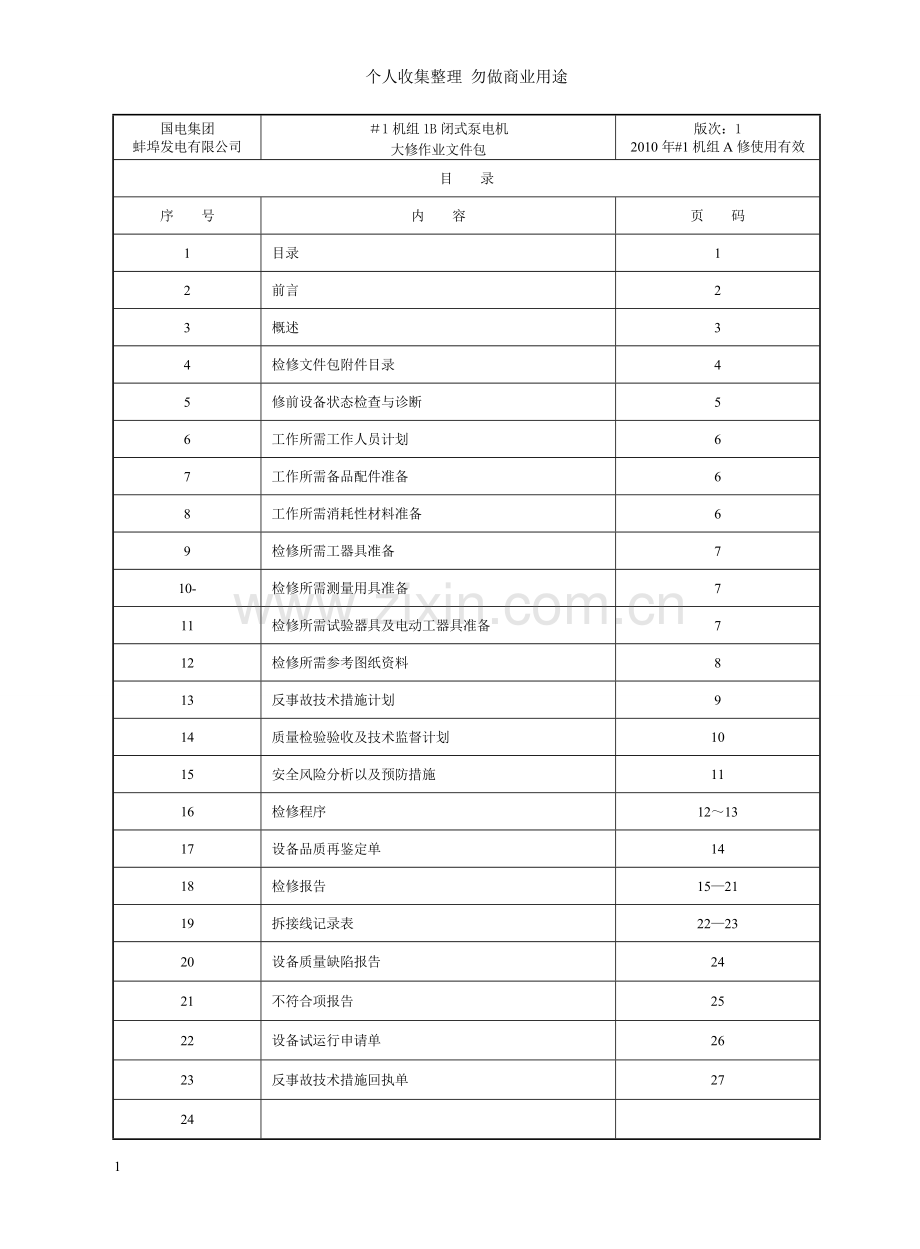

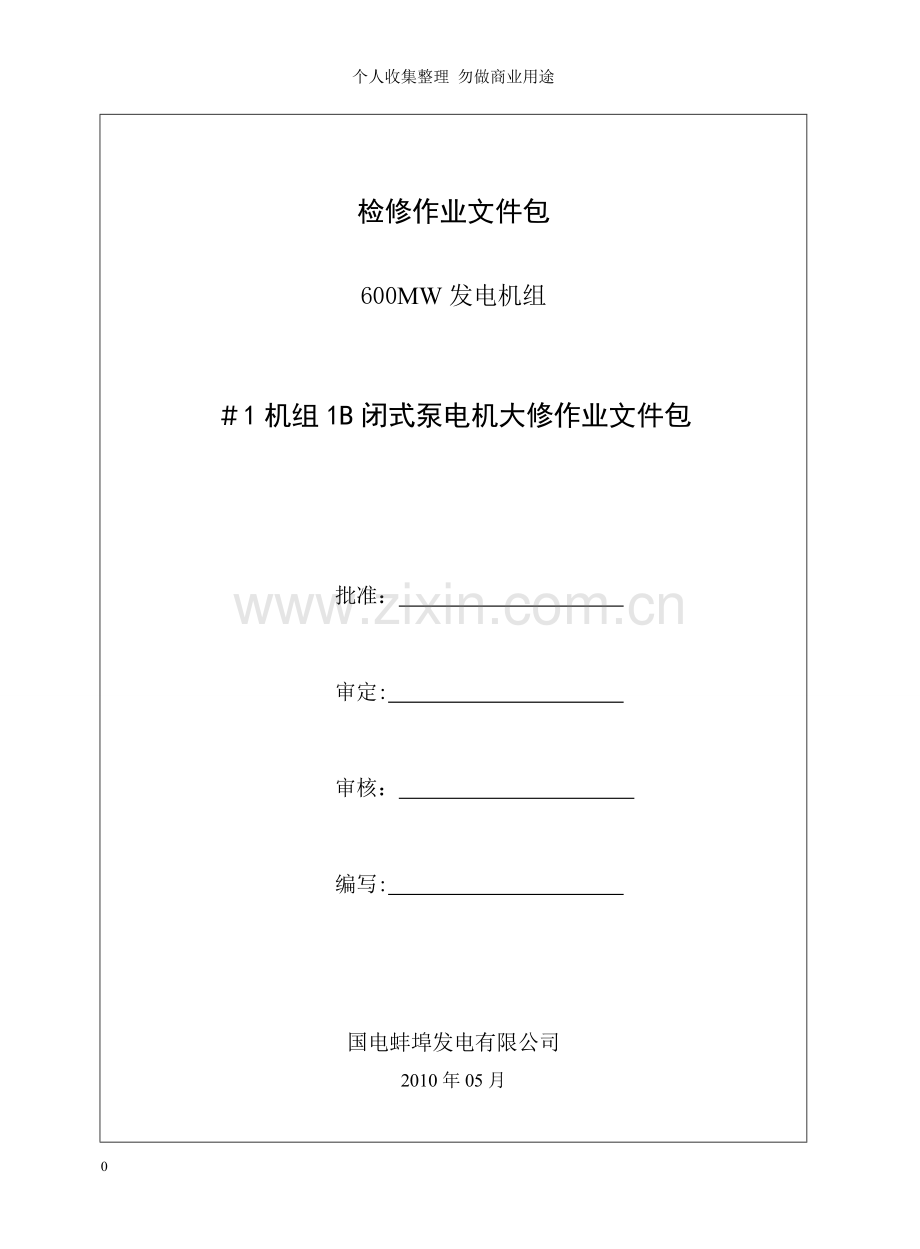

个人收集整理勿做商业用途检修作业文件包 600MW发电机组＃1机组1B闭式泵电机大修作业文件包批准：　　　　　审定:　　　　　　　　　　　审核：编写: 国电蚌埠发电有限公司 2010年05月国电集团蚌埠发电有限公司＃1机组1B闭式泵电机大修作业文件包版次：1 2010年#1机组A修使用有效目录序号内容页码 1 目录 1 2 前言 2 3 概述 3 4 检修文件包附件目录 4 5 修前设备状态检查与诊断 5 6 工作所需工作人员计划 6 7 工作所需备品配件准备 6 8 工作所需消耗性材料准备 6 9 检修所需工器具准备 7 10- 检修所需测量用具准备 7 11 检修所需试验器具及电动工器具准备 7 12 检修所需参考图纸资料 8 13 反事故技术措施计划 9 14 质量检验验收及技术监督计划 10 15 安全风险分析以及预防措施 11 16 检修程序 12～13 17 设备品质再鉴定单 14 18 检修报告 15—21 19 拆接线记录表 22—23 20 设备质量缺陷报告 24 21 不符合项报告 25 22 设备试运行申请单 26 23 反事故技术措施回执单 27 24 国电集团蚌埠发电有限公司＃1机组1B闭式泵电机大修作业文件包版次:1 2010年＃1机组A修使用有效前言为认真贯彻执行《发电企业设备检修导则》、《中国国电集团公司燃煤机组检修管理办法（A版）》，落实“预防为主，计划检修"的方针，强化检修过程控制，实现检修作业标准化、规范化、程序化和高效化的要求，以全面提升检修管理水平,特制定本检修作业文件包. 1. 编制说明 1。1 本检修作业文件包包括了“前言、概述、检修资源准备、质量检验验收及技术监督计划、安全风险分析与预防措施、检修工序及质量要求、设备再鉴定、检修报告、设备质量缺陷报告、不符合项报告"等内容，为检修实现全过程规范化管理提供支持材料。 1。2 本检修作业文件包适用于600MW机组#1机组闭式泵电机大修。 1.3 本检修作业文件包的消耗材料计划根据《发电设备标准大修材料消耗》并结合设备修前状态诊断编制。 1.4 本检修作业文件包的危险点分析以及防范措施根据《电业安全工作规程》、《现场安全规程》、《火力发电厂危险点分析及预控措施》,并结合现场实际情况编制而成。 1.5 本检修作业文件包的设备检修工序及质检点、技术监督设置参考《发电机组大修标准项目和验收质量标准600MW机组汽机专业》，并结合中国国电集团公司部分企业相关资料编制而成。 1。6 本检修作业文件包需经设备部审核,总工程师(生产副总经理）批准后方可使用。 2．编制目的 2。1 有利于检修项目管理，规范检修作业行为，便于检修管理全过程控制，确保凝泵电机修后符合质量要求。 2。2 有利于检修方执行，提供完善、标准、规范的检修作业程序。 2。3 有利于检修资料归档。 3. 确保目标 3.1 确保1B闭式泵电机检修全过程无不安全因素发生. 3。2 确保1B闭式泵电机检修项目的验收率、合格率为100%，质量评价为“优秀”. 3。3 实现1B闭式泵电机修后一次性启动成功。 3.4 实现安全运行180天 4. ＃1机1B闭式泵电机结构概述＃1机1B闭式泵电机是由株洲南车电机厂生产的YJK4002—4型卧式电机,前后为轴承，前为一摧力滚柱轴承和一滚珠轴承，后为一摧力滚柱轴承，电机冷却为空冷却，外结构与普通三相异步电机相同。国电集团蚌埠发电有限公司 #1机组1B闭式泵电机大修作业文件包版次：1 2010年＃1机组A修使用有效概述检修文件包编号检修计划名称＃1机组电气专业小修检修等级 A级检修检修项目类型标准项目技术监督项目汽机监督个实际完成质检点设置 W点计划2个 H点计划0个实际完成反措项目有□个，无□ 实际完成设备异动项目有□个,无□ 实际完成项目变更情况有□个,无□ 实际完成不符合项统计有□个，无□ 质量缺陷报告统计有□个，无□ 是否需要再鉴定品质再鉴定有□个，无□；功能再鉴定有□个，无□ 工作票号检修工作描述 #1机组1B闭式泵电机大修检修工作内容设备型号 YJK4002—4 设备编码检修地理位置＃1机汽机房0米层计划开工时间计划完成时间实际开工时间实际完成时间工作接受单位工作负责人国电集团蚌埠发电有限公司＃1机组1B闭式泵电机大修作业文件包版次：1 2010年＃1机组A修使用有效文件包附件目录序号项目内容(工序描述）附件目录 1 质量缺陷报告单（示意） 2 不符合项报告（示意） 3 设备试运行申请单（示意） 4 反事故措施回执单（示意) 国电集团蚌埠发电有限公司 #1机组1B闭式泵电机大修作业文件包版次:1 2010年＃1机组A修使用有效修前设备状态检查与诊断设备状态：电机运行情况正常. 检修建议：电机解体大修,更换前后端轴承及油脂，检查定转子，进行预防性试验. 检查人：日期：国电集团蚌埠发电有限公司＃1机组1B闭式泵电机大修作业文件包版次:1 2010年＃1机组A修使用有效资源准备工作所需工作人员计划检修人员和配合人员需用人数需用工时统计工时专责工 1 100 200 作业工 4 200 400 临时工 2 100 200 电焊工 0 0 0 架子工 0 0 0 试验工 1 20 20 备注统计工时=需用人数×工时工作所需备品配件准备序号名称规格型号单位数量单价编码 1 轴承 NU224 盘 2 2 轴承 6224 盘 1 3 轴承定位卡 Ф120 个 2 工作所需消耗性材料准备序号名称规格型号单位数量单价编码 1 棉布 2 电气清洗剂恩赛－25 L 10 3 润滑脂 #3二硫化钼锂基脂 kg 4 4 铁丝 #10 kg 5 工作负责人确认以上准备完成后签字：日期: 国电集团福州发电有限公司 #1机组1B闭式泵电机大修作业文件包版次:1 2008年#1机组小修使用有效资源准备检修所需工器具准备序号工具名称型号数量序号工具名称型号数量 1 内六角扳手 1套 2 重型扳手 1套 3 钢丝绳 4根 4 敲击扳手 2把 5 榔头 1把 6 活动扳手若干 7 梅花扳手 17～32 1套 8 大锤 1把 9 撬棍 2把 10 检修所需测量用具准备序号工具名称型号数量序号工具名称型号数量 1 游标卡尺 1把 2 内径千分尺 0~150 1把 3 百分表架 3架 4 百分表 0～10 3个 5 6 7 8 9 10 检修所需试验器具及电动工器具准备序号试验器具名称型号数量序号电动工器具名称型号数量 1 兆欧表 2500V 1台 2 双臂电桥 1台 3 交、直流耐压试验设备 1套 4 兆欧表 500V 1台工作负责人确认以上工器具准备齐全、可用后签字：日期：国电集团蚌埠发电有限公司＃1机组1B闭式泵电机大修作业文件包版次:1 2010年＃1机组A修使用有效资源准备检修所需参考图纸资料序号资料名称资料图号 1 闭式泵电机厂提供的相关图纸、说明书 2 原绐安装资料 3 高压电机检修规程国电集团蚌埠发电有限公司＃1机组1B闭式泵电机大修作业文件包版次：1 2010年＃1机组A修使用有效反事故技术措施计划序号反事故技术措施计划名称标准要求执行结果执行负责人 1 断开电机所属开关运行 2 合上电机所属接地刀闸运行 3 断开电机加热器电源运行 4 电机侧电缆三相短路并接地检修国电集团蚌埠发电有限公司 #1机组1B闭式泵电机大修作业文件包版次：1 2010年#1机组A修使用有效质量检验验收与技术监督计划序号工序名称工时质检点技术监督项目标准要求 1 办理工作票工作措施齐全 2 作业区布置布置符合安全要求，标识明确 3 拆除对轮连接螺栓 4 电机拆线 5 电机拆除 6 电机扒对轮 7 电机解体 8 更换电机前后轴承及油脂 W1 9 设备清理、检查及测量 10 电机定子检查 11 电机转子检查 12 电机装复 13 电机做电气实验 W2 电气监督 14 电机装对轮 15 电机空载试运行 16 电机找中心 17 清理现场，结束工作票国电集团蚌埠发电有限公司 #1机组1B闭式泵电机大修作业文件包版次：1 2010年#1机组A修使用有效安全风险分析以及预防措施工作名称＃1机组1B闭式泵电机大修序号工作内容危险点分析应采取的预防措施措施执行情况及执行人 1 隔离措施禁止无票作业工作负责人按照规定要求办理工作票手续 2 防止人身伤害工作负责人与工作许可人共同确认所有的隔离措施已做好，疏放水门已打开,并挂警告牌，系统内介质已排干净。 3 防止人身触电设备的电源开关已停电，并挂警告牌。 4 着装装备工作人员戴帽、着装不当，易造成自身保护、防护能力不够工作人员必须按规定戴好安全帽 5 工作人员戴帽、着装不当，易造成自身保护、防护能力不够工作人员必须穿合格的工作服和绝缘鞋 6 使用电动工具时，着装不当易发生触电使用电动工具时,要戴绝缘手套，并穿绝缘鞋 7 作业环境工作现场照明充足 8 材料、工器具、零部件定置管理，防止高空落物 9 临时电源防止人身触电现场使用的临时性电源盘要有合格证，并在电源开关处悬挂标示牌 10 电源插座完整,固定牢固，电源插头应完整 11 电源由专职人员接、拆线 12 拆装设备人员滑倒 1、工作人员应穿耐油鞋.2、防止油流到地上或其它落脚之处。3、看到油流到地上或其它落脚之处应立即擦拭干净。试转时机器伤人 1、工作服袖口必须扣好2、水泵转动前应提前清理现场.3、转动部分的防护罩应牢固地装复.4、试转时人员远离水泵，站在泵体的轴向位置。 13 设备起吊起吊前仔细检查钢丝绳有无断股现象，对于断股的钢丝绳必须更换，钢丝绳要绑牢,起吊时要由专人指挥. 14 严禁在吊物下行走或停留 15 数据测量千斤顶滑脱伤人千斤顶要顶牢不得歪斜,用枕木垫在千斤顶与设备间。 16 文明检修防止检修现场污染工作完毕后，工作负责人终结工作票,检修现场做到工完、料净、场地清学习人员签字：主持人：时间: 国电集团蚌埠发电有限公司＃1机组1B闭式泵电机大修作业文件包版次：1 2010年＃1机组A修使用有效检修程序 1 概述：本程序是根据厂家资料、闭式水泵电机安装资料，并参照电机规程、标准编写，适用于蚌埠发电有限公司#1机组600MW＃1机组闭式水泵电机的标准大修。 2 开工前的准备工作确认 2.1 安全预防措施 □办理工作票、工作卡，工作票工作卡内所列安全、隔离措施应全面、准确、完善. □确认工作票所列安全措施及系统隔离措施得到可靠落实，进行必要工作危险点分析后，方可开工。 2.2 作业区 □工作现场照明充足，通风良好。 □工作作业区域围栏已围设整齐、布置完备；出、入口设置合理，警示明显。 □作业区信息牌悬挂规范. □检修区域胶皮铺设整齐、卫生清洁. 2.3 工器具 □工器具已按计划准备齐全，满足使用. 2.4 材料和备品备件准备 □材料和备品备件已按计划准备齐全，满足使用。 3 检修工序与质量标准 3.1 电机拆除 □拆除联轴器螺栓,螺丝要妥善保管。 □拆除电机底座固定螺栓，固定螺丝要妥善保管。 □拆电机电源接线,引线做好记号，记号牢固，易分辨，三相短路明显接地，引线做好保护措施. □电机测温线拆除，引线做记号，引线做好保护措施。 □电机加热器线拆除，引线做好保护措施. □电机移位或运离现场□至检修位置，电机垫片做记号保存 3。2 电机解体 □拆除电机侧联轴器、连轴器较紧时，要加热拆下,键及连轴器，妥善放置. □拆下电机后外风扇，较紧时，要加热拆下,螺丝、轴键妥善保管。 □拆下电机后风箱，螺丝妥善保管 □拆除电机前轴承油盖端盖,螺丝妥善保管。 □拆除电机前轴承固定螺母及卡环,固定螺母位置做记号，螺母卡环妥善保存。 □拆下电机前端盖，位置做记号，螺丝妥善保管 □拆除电机后轴承油盖端盖，螺丝妥善保管. □拆除电机后轴承固定螺母及卡环,固定螺母位置做记号,螺母卡环妥善保存. □拆下电机后端盖，位置做记号，螺丝妥善保管 □使用专用工具抽出电机转子，转子放置牢固 3.3设备清理、检查及测量 □清洗检查轴承，轴承内外圈无变色磨损现象，珠柱及支架无变色。测量轴承间隙合格,不合格或异常者更换新轴承 □更换轴承，用拉力器扒下旧轴承，用轴承加热热器装复新轴承，装轴承注意轴承与转子轴的配合紧度 □检查电机端盖与轴承配合,轴承与端盖配合紧度适中。 W1点验收国电集团蚌埠发电有限公司 #1机组1B闭式泵电机大修作业文件包版次：1 2010年＃1机组A修使用有效质检点名称轴承检查质量标准各部件应无损坏，磨损,裂纹等情况，转动灵活，均匀，间隙小于30丝检修描述 □修理 □更换 □调整 □保持原状态验收结论工作负责人日期检修专业技术人员日期监理日期点检员日期 □检查定子:铁芯、线圈无变色、松弛，槽楔紧固，定子线圈绑线、垫块、槽楔等无松动、变形、脱落、磨损现象，线圈干净无变色、过热、绝缘损坏现象。 □检查转子,平衡块无松动，转子端环无断裂，铁芯无变色、松弛. □检查清扫接线盒，检查电机引线接线柱，接线柱应无松动变色现象,螺丝丝纹完好。 □检查测量线圈、轴承测点工况,发现异常及时汇报，必要时更换。 □各部件宏观检查:检查各部件损坏,磨损，裂纹等情况,进行相应处理，必要时更换。 □清理各部件，制作各结合面垫子。 3.4电机电气试验 □测量直流电阻，电机三相绕组直阻不平衡值≤2% □测量绝缘电阻，电机绝缘电阻 ≥6兆欧/2500V □直流泄露试验 □交流耐压试验 W2点验收质检点名称电气试验质量标准绝缘大于6。3MΩ,吸收比大于1。3，交直流试验合格检修描述 □修理 □更换 □调整 □保持原状态验收结论工作负责人日期检修专业技术人员日期监理日期点检员日期 3。5电机复装 □前轴承装复，轴承固定到位，固定螺母紧到拆时记好位置，锁片锁紧 □轴承加油，加油量为轴承油室1/2,油脂干净，牌号正确。 □电机前端盖装复,按记号装到位，端盖结合面、瓷口应干净，无损伤。 □装复前轴承油盖，油孔对正，螺丝紧力适中。 □联轴器装复，加热装复，到位。 □后轴承装复，轴承固定到位,固定螺母紧到拆时记好位置，锁片锁紧。 □轴承加油，加油量为轴承油室1/2，油脂干净，牌号正确. □电机后端盖装复，按记号装到位，端盖结合面、瓷口应干净，无损伤。 □装复后轴承油盖，油孔对正，螺丝紧力适中. □电机后端风扇装复，紧时加热装到位。 □电机就位，垫子按记号放置。 □电机接线,按拆时记号接线 3。6电机试运找正 □电机空载运行,试运2小时,振动小于5丝,轴承温升小于30K，线圈温升小于20K. □ 电机找中心，扒口小于3丝，圆周同心度小于3丝 □ 电机喷漆，注意做好防护措施 □ 整理收拾工具，清理场地 3.7终结工作 □ 清理现场卫, □ 填写检修交代,注明电机运行需要的注意事项 □ 结束电机检修工作票，工作票存档，填写设备检修台账国电集团蚌埠发电有限公司 #1机组1B闭式泵电机大修作业文件包版次:1 2010年#1机组A修使用有效设备品质再鉴定设备名称＃1机组1B闭式泵电机大修再鉴定编号再鉴定时间开始时间：年月日时分结束时间：年月日时分设备所处状态说明运行设备再鉴定情况控制程序确认检修程序已全部执行，现场无异常：是□ 否□ 工作负责人：承包商QC: 再鉴定负责人：再鉴定记录检查人：检查人: 试验人: 检查人：再鉴定意见工作负责人发电运行部再鉴定负责人意见：意见：意见：签名：签名：签名：国电集团蚌埠发电有限公司 #1机组1B闭式泵电机大修作业文件包版次：1 2008年＃1机组小修使用有效检修报告检修情况说明及设备检修后健康状况分析检修更换的主要备品配件（名称、规格型号、数量）检修使用的消耗性材料检修所用工时（人×小时）设备检修异常以及消除的主要缺陷尚未消除的缺陷及未消除的原因设备变更和改进情况技术监督情况（监督项目名称,监督结果，报告日期,监督人）信息反馈您发现本检修作业文件包存在那些问题您对本厂/公司设备管理、检修管理、质量管理、工艺标准等方面的建议程序执行情况检修程序已全部执行，无异常：是□ 否□ 国电集团蚌埠发电有限公司＃1机组1B闭式泵电机大修作业文件包版次:1 2010年#1机组A修使用有效检修报告检修情况说明序号工序名称检修基本情况遇到的问题解决的方法应吸取的教训结果 1 设备解体 2 设备清理、检查及测量 3 设备组装工作负责人签字: 日期：承包商QC签字: 日期: 国电集团蚌埠发电有限公司＃1机组1B闭式泵电机大修作业文件包版次：1 2010年＃1机组A修使用有效检修报告更换备品配件统计序号名称规格型号单位数量单价总价合计消耗材料统计序号名称规格型号单位数量单价总价合计工作负责人签字：日期：承包商QC签字：日期：国电集团蚌埠发电有限公司 #1机组1B闭式泵电机大修作业文件包版次：1 2010年#1机组A修使用有效检修报告检修实际所用工时序号工序名称专责工作业工临时工电焊工试验工架子工 1 2 3 4 5 6 工作负责人签字：日期: 承包商QC签字：日期：国电集团蚌埠发电公司＃1机组1B闭式泵电机小修作业文件包版次：1 2010年#1机组A级检修使用有效检修报告检修记录清单序号记录名称记录编号工序名称 1 电动机解体后检查报告拆除后对未动各部件作一次原始状况的全面检查 2 电动机轴承检查报告清洗风扇，视轴承磨损情况决定是否更换 3 电动机装复前检查报告按拆除顺序反向进行装复. 4 电动机试验报告进行电动机的试验 5 电动机试转报告进行电动机的试转 6 7 8 9 10 11 12 13 14 15 16 17 18 国电集团蚌埠发电公司 #1机组1B闭式泵电机小修作业文件包版次：1 2010年＃1机组A修使用有效检修报告检修记录 3.2.4 拆除后对未动各部件作一次原始状况的全面检查电缆拆除后检查报告编号：－　　－ 3.2.16 清洗风扇,视轴承磨损情况决定是否更换电动机轴承检查报告编号：－　　－ 3.3.3 按拆除反顺序将端盖进行装复电缆恢复前检查报告编号：－　　－国电集团蚌埠发电公司 #1机组1B闭式泵电机小修作业文件包版次:1 2010年＃1机组A修使用有效检修报告检修记录 3.4 进行电动机的试验电动机试验报告编号：08#1DX－　　－绕组修前（MW) 耐压前（MW）耐压后(MW） R15 R60 R60/ R15 R15 R60 R60/ R15 R15 R60 R60/ R15 A B C 国电集团蚌埠发电公司 #1机组1B闭式泵电机小修作业文件包版次:1 2010年＃1机组A修使用有效国电集团蚌埠发电公司电气专业拆接线记录表机组号 #1 设备名称 6KV电动机检修类别大修拆线人拆线日期接线人接线日期设备名称拆线号头端子排号接线号头端子排号备注绕组温度A1－1 绕组温度A1－2 绕组温度A1－3 绕组温度A2－1 绕组温度A2－2 绕组温度A2－3 绕组温度B1－1 绕组温度B1－2 绕组温度B1－3 绕组温度B2－1 绕组温度B2－2 绕组温度B2－3 绕组温度C1－1 绕组温度C1－2 绕组温度C1－3 绕组温度C2－1 绕组温度C2－2 绕组温度C2－3 轴承温度A－1 轴承温度A－2 轴承温度A－3 轴承温度B－1 轴承温度B－2 轴承温度B－3 加热器1 加热器2 加热器3 动力电缆A 动力电缆B 动力电缆C 国电集团蚌埠发电公司 #1机组1B闭式泵电机小修作业文件包版次：1 2010年＃1机组A修使用有效国电集团蚌埠发电公司电气专业拆接线记录表对于拆接线情况如上述表格不能清晰描述，可在此处画出接线图: 国电集团蚌埠发电有限公司 #1机组1B闭式泵
