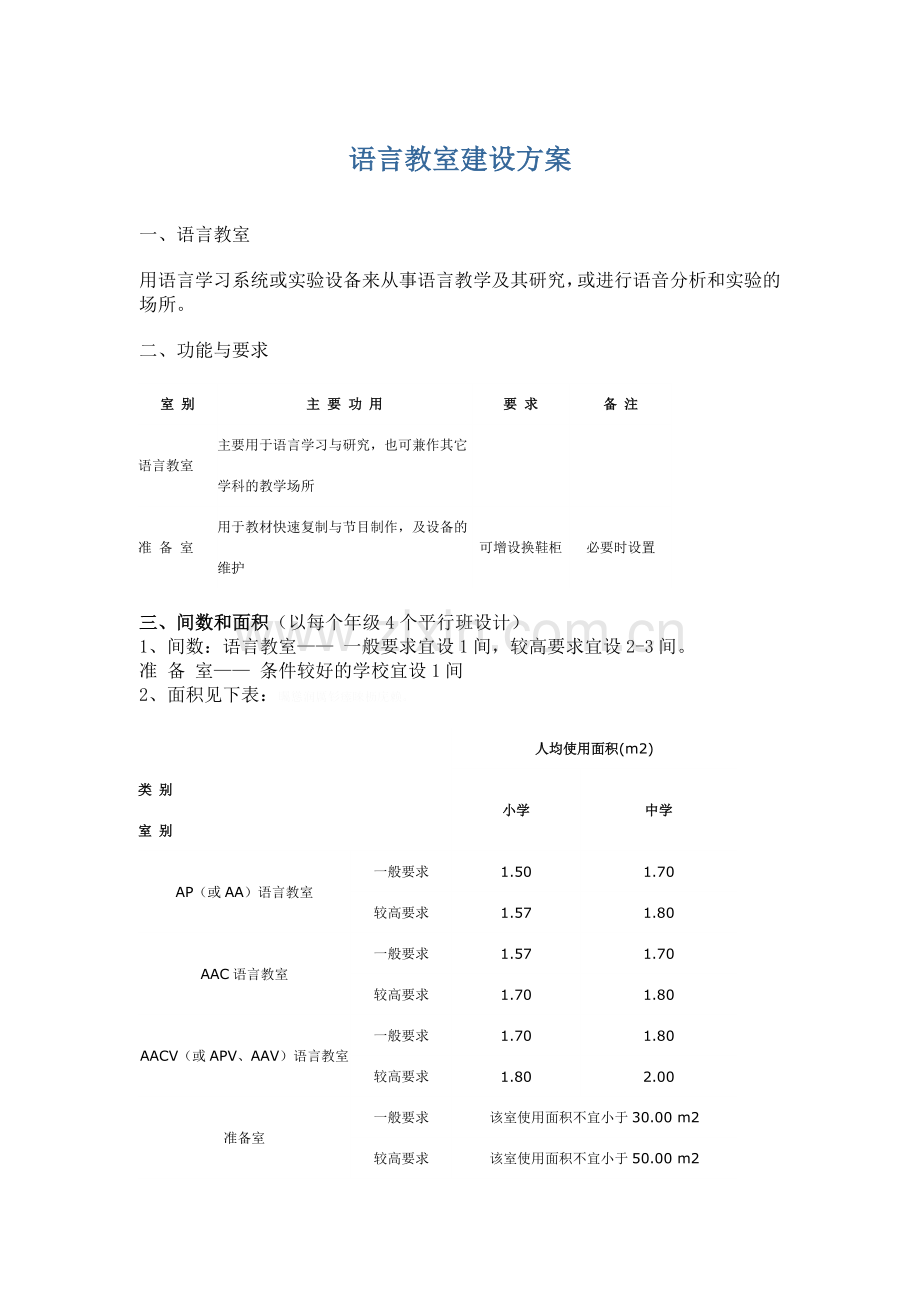

语言教室建设方案

一、语言教室
用语言学习系统或实验设备来从事语言教学及其研究，或进行语音分析和实验的场所。
二、功能与要求
室 别
主 要 功 用
要 求
备 注
语言教室
主要用于语言学习与研究，也可兼作其它学科的教学场所

准 备 室
用于教材快速复制与节目制作，及设备的维护
可增设换鞋柜
必要时设置
三、间数和面积（以每个年级4个平行班设计）
1、间数：语言教室—— 一般要求宜设1间，较高要求宜设2-3间。
准 备 室—— 条件较好的学校宜设1间
2、面积见下表：矚慫润厲钐瘗睞枥庑赖。

类 别
室 别
人均使用面积(m2)
小学
中学
AP（或AA）语言教室
一般要求
1.50
1.70
较高要求
1.57
1.80
AAC语言教室
一般要求
1.57
1.70
较高要求
1.70
1.80
AACV（或APV、AAV）语言教室
一般要求
1.70
1.80
较高要求
1.80
2.00
准备室
一般要求
该室使用面积不宜小于30.00 m2
较高要求
该室使用面积不宜小于50.00 m2

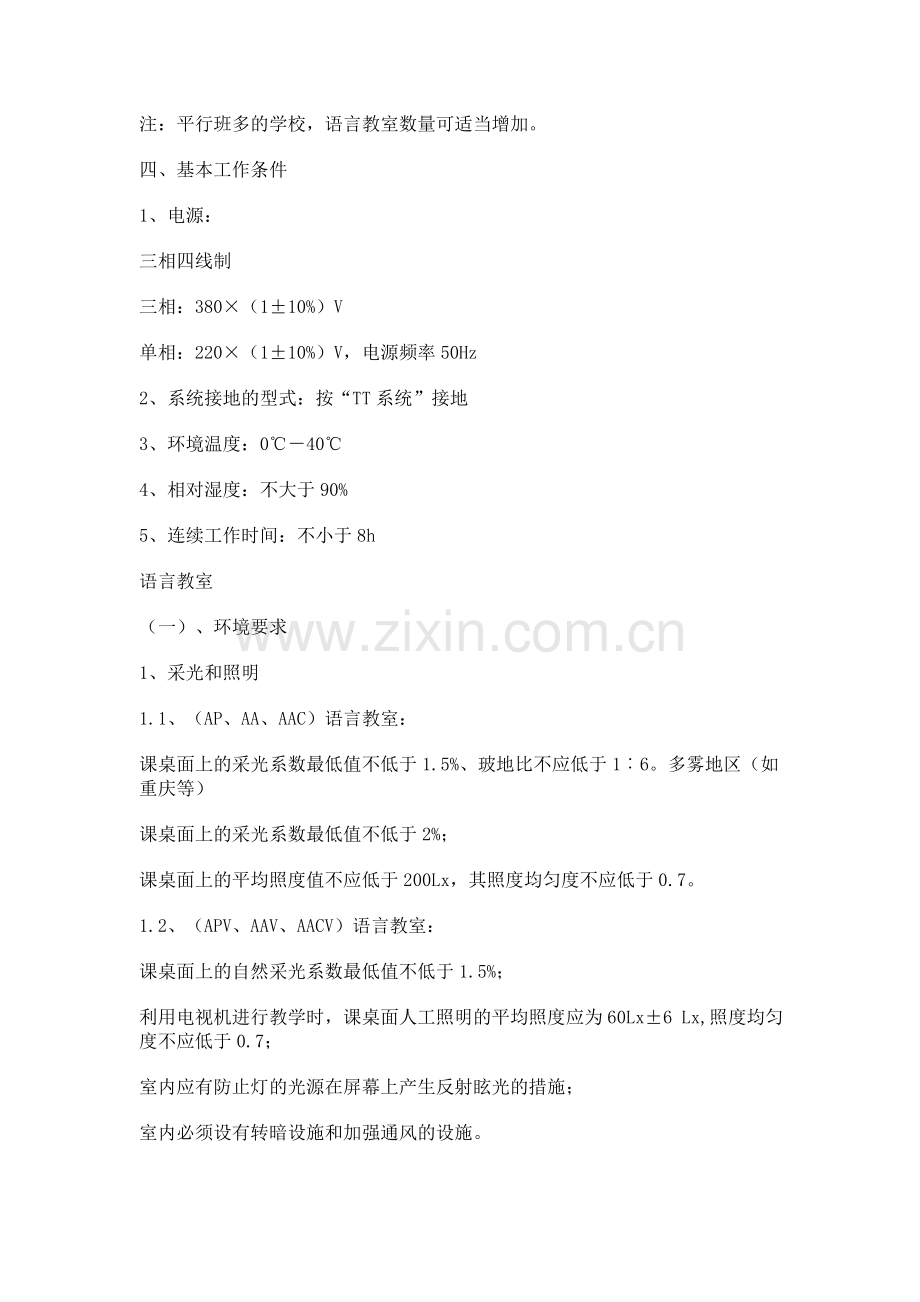

注：平行班多的学校，语言教室数量可适当增加。
四、基本工作条件
1、电源：
三相四线制
三相：380×（1±10%）V
单相：220×（1±10%）V，电源频率50Hz
2、系统接地的型式：按“TT系统”接地
3、环境温度：0℃－40℃
4、相对湿度：不大于90%
5、连续工作时间：不小于8h
语言教室
（一）、环境要求
1、采光和照明
1.1、（AP、AA、AAC）语言教室：
课桌面上的采光系数最低值不低于1.5%、玻地比不应低于1︰6。多雾地区（如重庆等）
课桌面上的采光系数最低值不低于2%；
课桌面上的平均照度值不应低于200Lx，其照度均匀度不应低于0.7。
1.2、（APV、AAV、AACV）语言教室：
课桌面上的自然采光系数最低值不低于1.5%；
利用电视机进行教学时，课桌面人工照明的平均照度应为60Lx±6 Lx,照度均匀度不应低于0.7；
室内应有防止灯的光源在屏幕上产生反射眩光的措施；
室内必须设有转暗设施和加强通风的设施。
2、换气
每小时换气次数：小学不宜低于3次，中学不宜低于4次；
必要换气量：小学生不宜低于11m3/( h.人), 中学生不宜低于14m3/( h.人)；室内二氧化碳最高容许浓度为0.15%。聞創沟燴鐺險爱氇谴净。
3、采暖地区的采暖温度
在学习时间内，教室中部（距地面一米处）的气温应为16℃～18℃，不宜超过20℃，相对湿度应为30%～80%，风速应在0.3m/s以残骛楼諍锩瀨濟溆塹籟。
下；教室水平温差和垂直温差不宜超过2℃。
4、噪音：语言教室内的噪音应小于55dB。
5、语言教室应设置在没有强电磁辐射的环境；
（二）、设计要求
1、语言教室宜设计在教学楼的上层。应相对远离运动场、音乐教室、街道等声源较大的场所。
2、语言教室应有吸音设计。
3、在教室内设置控制台时，第一排语言学习桌前沿与黑板的水平距离不宜小于2500mm；纵向走道宽度均不应小于600mm，教室后部横向走道的宽度不宜小于600 mm。酽锕极額閉镇桧猪訣锥。
4、语言学习桌端部与墙面（或突出墙面的内壁柱及设备管道）的净距离均不应小于550mm；前后排语言学习桌净距离不宜小于彈贸摄尔霁毙攬砖卤庑。
600mm。
5、环形天线在室内要求采用暗线铺设。
6、多间音频感应类AP语言教室的位置分布：各间不可垂直设在教学楼的各层内；各间应水平设置，且两间之间应有足够的距离，使其相互的音频串扰小于45dB。謀荞抟箧飆鐸怼类蒋薔。
DB-SZ06 数字化语言学习系统
产品优势：
第一， 采用大屏幕显示器，取代五寸或三寸小液晶屏，方便读写，尤其是写作考试.市场上自带小液晶屏的产品即使支持中英文输入，因为显示的文字有限，一般只能做选择题。这款产品因为是直接用普通电脑彩显，可以显示整版的内容（1800个汉字，3600个西文）。学生不再长时间盯着小液晶屏，可以保护视力。厦礴恳蹒骈時盡继價骚。
第二， 每个学生一台显示器，一套键盘、鼠标。与电脑相似的特点使本套产品不但易于操作，并增加学生学习兴趣。茕桢广鳓鯡选块网羈泪。
第三， 采用嵌入式操作系统具有更高可靠性，终端可1秒钟快速启动。稳定性和易维护性高于PC
第四， 双主控模式，数字主控机具有实时音频处理能力，并配有液晶显示和按键。不开启教师电脑的情况下，实现节目广播（磁带、DVD、展台）、教师插话、示范和对讲功能。在计算机感染病毒、故障或只播放磁带、DVD时，确保正常上课。鹅娅尽損鹌惨歷茏鴛賴。
系统特点：
1．系统基于标准TCP/IP网络通讯协议，并采用RTP技术，保证语音信号实时传送
2．学生终端自带显示器接口，支持CRT/液晶显示器。超大屏幕可彩色显示1850个汉字、3700个西文。取代传统单色小尺寸液晶屏，避免了显示器只作为教师电脑屏幕广播的巨大浪费，使点播菜单和文本都在显示器输出，可视内容倍增籟丛妈羥为贍偾蛏练淨。
3．.具备USB接口，支持U盘读写(选配)
4．终端使用标准PS/2 键盘，实现听写、作文等文字输入，新增鼠标控制，操作更便捷
5．终端变速不变调播放，调节范围达50%-200%
6．终端采用数字智能语言识别技术，实现SP播放功能
7．系统支持2-4人讨论口语考试和全班问答口语考试

数字主控机（可脱离计算机独立授课）
系统拓扑图

详细功能介绍：
一．教师部分

主控制软件界面
兼容模拟语音室功能，涵盖全通话、个别通话、组通话，组讨论、示范等传统功能。
多路节目播出，支持8路任意分组广播。
电子白板功能。当讲解过程中遇到生词的时候，或遇到大段的文章时需要解释时，教师只要在软件上的窗口输入文本，或是调入已有的文档，学生端显示器上就可即时显示，窗口同步滚动，支持手写输入。預頌圣鉉儐歲龈讶骅籴。
自主学习，学生端能自主点播系统资源库的音频、文本资料，或是调入考卷测验学习效果。在自习时间里，学生与学生之间可以互不干扰，各取所需，满足不同层次需求。渗釤呛俨匀谔鱉调硯錦。
教学资源数字化、多元化，互联网上的最新的媒体素材可以即时播放，经过数字传输，到学生端仍然能高品质回放。铙誅卧泻噦圣骋贶頂廡。
动态设定学生点播范围。由于点播资料库内容广泛，包括课堂教材、科技、时事、文化、乃至休闲资料。教师有时需要让学生有针对性的补充课外知识，若是完全开放，就有失初衷。在资料库目录中设定学生可以点播的范围，这种情况就能有效控制。擁締凤袜备訊顎轮烂蔷。
5级语音变速不变调。学生是否抱怨听力资料太难！听不懂？教学还得循序渐进，软件保持其原有发音音调，播放要慢要快，一个键轻松搞定。贓熱俣阃歲匱阊邺镓騷。
实用的无纸化考试功能，有支持两套试卷的自由考试和随堂即时测验，自由考试模拟常规考试环境，学生可以按自己的进度上下翻阅试卷和答题。考试结果实时分析、评估，将结果马上发给学生，并可打印输出坛摶乡囂忏蒌鍥铃氈淚。
支持2人、4人讨论式口语考试，和全班问答式口语考试
可配标准PC键盘和鼠标，实现听写测验和写作功能。
自主测验，自习时间学生可调阅试题测验，软件自动打分。
1－4人的同声翻译练习，教师和学生可选听原音任意一个翻译员。
实时监视，帮助教师了解学生自习情况
教案试题制作，简单方便。
数字节目循环播放、AB记忆播放
磁带转录成MP3文件，教学实况现场录音
学生呼叫显示
标准显示器接口，可输出到CRT或LCD显示器，中英文显示。
自由点播资源库的音频素材，支持MP3和WAV两种格式，字幕同步显示
超级数字录音，录音时间可长达十小时以上，统一由教师机硬盘保存。
终端实现5级变速不变调播放，变速范围高达±60%，效果明显
学生终端英译汉电子词典查询
播放过程SP控制，可实现SP、SSP、SPS模式播放。采用数字智能语言识别技术，准确识别句间间隙，完美实现跟读、复读功能。蜡變黲癟報伥铉锚鈰赘。
A-B循环播放
8路节目选择收听，每个终端可根据学生情况分别控制播放进度
IP电话，自主学习期间，学生可拨号与其他同学进行电话交谈练习。
128题标准化自由考试、口语会话考试，口语问答考试
支持PS/2标准键盘，可实现听写测验，和写作考试
支持鼠标
线路板全部SMT（表面贴）工艺，质量可靠。
支持终端接驳U盘功能，可以任意下载资料库音频和文本（选配功能）

三．学生管理
采用服务/客户网络模式，学生上机信息统一管理，不用每个教室都输入学生信息
支持点名功能，点名后，在教师端的学生座位上即可实时显示姓名，方便教学
纯软件实现完善的计费管理功能，再无需外挂计费模块，即节省您的设备开支，又提高系统衔接性和可操作性。
技术指标
整体技术指标
整机容量
≤192座
采样分辨率
16bit
采样频率
44.1kHz
数据压缩方式
线性PCM、ADPCM、MP3
广播延迟
≤5ms
对讲延迟
≤5ms
声音断裂
无
通讯协议
基于以太网的TCP/IP, 100M
信噪比
>70db
频响
20-16KHZ±2db
串音衰减
>60db
立体声分离度
>60db
失真度
<3%
电源
AC220V 50HZ
环境温度
0°C-40°C
学生机技术指标
核心处理器
16位双核(ARM+DSP)嵌入式CPU
终端显示方式
标准VGA输出，在CRT或LCD上显示
终端显示分辨率
640×480
接口
支持鼠标、键盘
多媒体特性
支持文本、音频数据
频响
20-16KHZ±2db
串音衰减
>60db
立体声分离度
>60db
失真度
<3%
工作电压
9V
工作电流
200mA
耳机阻抗
8-16欧
话筒阻抗
200欧（动圈）
教室布局图

DB-SZ06型数字多媒体语言学习系统

序号
名称
型号及规格
单位
数量
备注
1
多媒体计算机
i3-3240T 4G内存 500G硬盘 百兆网卡 DVD DOS
台
1

2
教师副显示器
19″
台
1

3
系统控制/服务软件
DB -SZ06A
套
1

4
数字语言交换机
D-Link 100M 24口
台
2

5
数字语言主控制器
DB-SZ06A
台
1

6
教师耳机话筒组
ECD-6KC
付
2

7
主录音机
DB -SZ进口电控机芯
台
2

8
教师主控制台
DB -SZ06A 豪华型
套
1

9
教师五轮转椅

张
1

10
学生数字终端
DB -SZ06A（带电源）
台
56

11
键盘、鼠标
套装
套
56

12
学生耳机话筒组
ECD-6KC
副
56

13
学生桌
DB -SZ06A铝木结构
张
56

14
音箱
Alse-78 200W
对
1

15
功放
步步高 (功率200W)
台
1

16
学生终端电源线
DB -SZ 9V 三芯线
套
1

17
学生显示器
19
台
56

18
分配器
32口
台
2

19
视频信号线
DB -SZ06A
套
1

20
五类双胶线
超五类
套
1

21
施工材料
DB -SZ06A
套
1

22
总价
￥248000元(56座)
