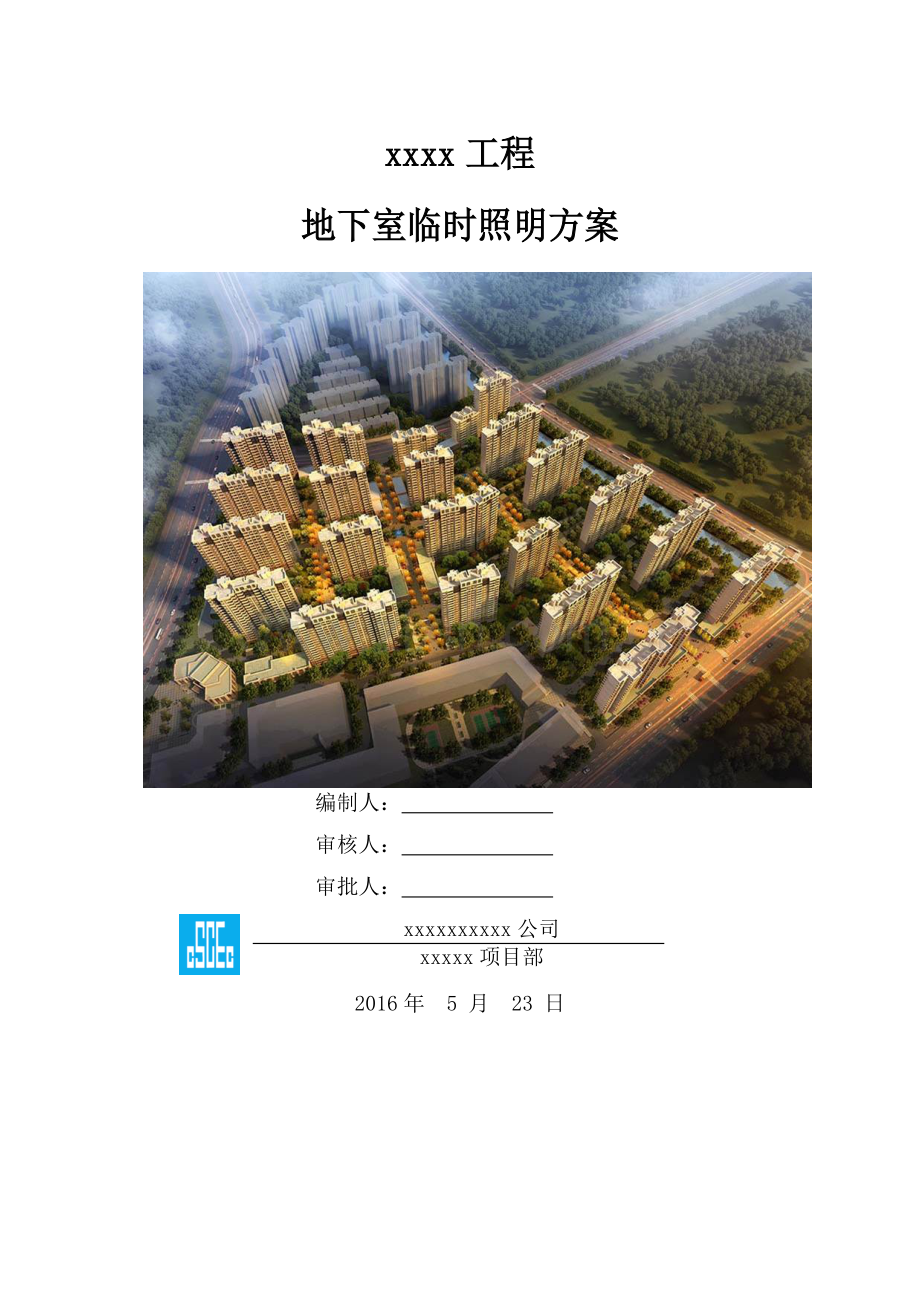

地下室临时照明技术方案.doc

xxxx工程地下室临时照明方案编制人： 审核人： 审批人： xxxxxxxxxx公司xxxxx项目部2016年 5 月 23 日目 录地下室临时照明方案01. 编制说明12. 编制依据13. 工程概况14. 施工准备14.1 材料准备14.2 技术准备14.3 现场准备25. 地下室照明设计26. 地下室照明布置37. 地下室照明计算48. 地下室照明配电箱设置要求49. 施工用电管理制度49.1 配电房及配电箱现场防护59.2 接地与接零保护系统69.3 地下室照明要求69.3.1 一般规定69.3.2 照明供电79.3.3 照明装置79.3.4 施工照明布置79.4 安全用电注意事项89.5 施工用电管理制度89.6 停电应急措施89.7 施工现场用电管理措施99.7.1 电气系统的管理99.7.2 对电工人员的管理99.7.3 对分包队伍的管理1010. 地下室临时照明专项方案实施检查记录表1111. 临时照明平面布置图11 / 141. 编制说明本方案为地下室临时照明专项方案，方案主要内容包括地下室临时照明线路布置、负荷计算、照明灯具选型及使用过程中的一些注意事项等，以指导现场地下室照明施工。2. 编制依据（1）建筑现场临时用电安全技术规程(JGJ46-2005)；（2）建筑工程施工现场供用电安全规范（GB50194-2014）；（3）建筑机械使用安全技术规程(JGJ33-2012)；（8）xxxxG74施工蓝图；（5）xxxxG74施工组织设计；（6）公司科技成果推广应用技术清单。3. 工程概况xxxx工程位于南京市浦口高新区，地处永新路以东，丹霞路以西，侨谊路以南，地理位置优越，是南京新一轮城市发展的重点区域。项目由南京招商招盛房地产有限公司投资兴建，总建筑面积约15.8万平方米。 xxxx工程总建筑面积15.8万平方米，由13栋高层住宅及附属商铺、地库、35#配电室组成，主要是18层的住宅楼，是典型的现代化城市群体性住宅项目。其中9#19#楼、21#楼为18层，建筑高度约53m；20#楼为11层，建筑高度32.2m；9#、10#、16#、18#、20#、21#楼有附属两层商铺；3#5#单层配电房、建筑高度5.4m。总建筑面积约158524m2，其中住宅面积约109937 m2，商业面积（沿街商铺）约7442 m2，地下车库及地下室面积约39922 m2,详细建筑面积统计详见附表。本工程地下室共一层，其中包含一层整体地库及9#、10#、13#、21#楼有单独地下室，地库层高3.5m，地上标准层层高2.9m。4. 施工准备4.1 材料准备本工程根据绿色施工节能要求及公司科技成果推广应用清单，优先选用直流12V低压LED照明系统代替传统交流36V低压照明作为地下室照明使用。所有材料必须具备相应合格证书，并按规范要求进行现场验收和送检，检验合格后方可投入使用。4.2 技术准备施工前编制有针对性的施工方案，明确项目工程、质量、安全、物资等各部门施工管理人员任务与责任。同时组织人员认真熟悉方案，同时结合本工程实际，制定详细的施工计划，做好施工前三级技术安全交底。1、根据建筑图纸，计算地下室需照明的面积；2、根据面积计划所用电缆及灯管的规格和数量，提前安排材料进场；4.3 现场准备1、施工前，应确保地下室支模体系及灰渣杂物清除干净，清理完毕。3、工人必须在机电工长的指导下进行现场临时照明施工作业。5. 地下室照明设计（1）本工程地下室照明采用12V直流LED照明系统，电线采用瓷瓶和丝杆固定混凝土柱上，总长度为30cm左右（按需求切割），打入砼墙、柱内10cm，安装两个瓷瓶。使用至地下室装修基本完成。后期实际采用灯头盒加线管（2）照明灯具间距为按柱子间距串联连接,间距一般不大于8m。具体位置根据暖通、消防管道位置做适当调整。4个变压器备用，根据后期施工进度情况，4栋地库外楼栋供电可单独设置。（3）按规范要求，地下室施工用照明线路（220V电压）必须高于2.5m。（4）照明系统如下：220V交流电源16A 2P漏电保护开关交流变直流12V开关电源铝芯电源线路LED灯 交流变直流12V开关电源 12V 7W LED灯泡（5）照明设施的选择序号名称规格备注1二级配电箱总开400A/4回路 200A4901个2二级配电箱1总开200A/8回路 100A4901个3二级配电箱2总开200A/5回路 100A4901个4变压器400W15个5输入线路YZ3*4200m7输出线路BLV6铝芯电线5000m8LED灯12V 7W LED灯泡1000个6. 地下室照明布置本工程地下室一层，根据地下室施工图纸，将每层分为11个区域，每个区域设置一个400W的变压器(另外增加4个,根据现场施工进度情况，留做4栋地库外楼栋备用)。照明用电与施工机械用电分开，施工用电由分配箱接出，照明用电由照明分配接出，分配箱作为施工机械用电。具体地下室照明详见附图。7. 地下室照明计算考虑到施工现场条件差、临时性强、变化大等因素，选择分别按允许电流、允许电压降选择，计算公式如下：单层地下室约4万平米，共分11个区域，每个区域考虑一个变压器(另外增加4个,根据现场施工进度情况，留做4栋地库外楼栋备用)，每个变压器考虑5个回路，地下室照明灯按每根柱子跨度布置。一个400W变压器由于线路较长，容量按照80%计算，P=400*80%=320W，一个线路所包含的灯具数量最大为n=320/7=45个，每个变压器考虑灯具45个，则一个回路的照明灯具数量最大为45/5=9个：考虑每个灯瓦数为7w，则一条回路上p10.00790.063kw（ 取0.75，K=1）20.2A 33A，满足使用要求。输出功率400W满载电流为33A。8. 地下室照明配电箱设置要求（1）总配电箱须装设总隔离、分路隔离开关，总融断器和分路熔断器，漏电保护器。（2）分配电箱应装设总隔离和分路隔离开关，总融断器和分路熔断器。（3）开关箱装设隔离开关和漏电保护器，满足“一机一闸，一漏电一保护”。（4）箱体采用户外式，铁皮厚度大于1.5mm,箱内各回路标识清楚，电线接头压紧，安装牢固，作到防雨防尘，便于操作。电气防火措施：（1）现场应配置足够灭火器材，电气火灾事故发生后，要及时断电后，才能使用消防栓扑救；为电器设备配备灭火器材应是干粉灭火器、二氧化碳等绝缘灭火器。（2）电线接头必须压紧或焊接牢固，避免接触不良、接头松动引起发热。（3）禁止非电气专业人员私拉乱接。（4）现场应设置足够应急灯具，并标识好逃生通道，以利于人员的疏散。9. 施工用电管理制度（1）临时用电安装完毕，经项目部验收合格后方可使用。（2）从事电气操作人员，必须持有效证件上岗，认真执行电气操作规程，专人管理，责任到人。（3）对电箱检查、维修时，必须断电作业，并悬挂“正在作业，禁止合闸”的标志或派专人监护。（4）建立健全安全用电的管理制度，对员工进行安全用电的宣传教育和书面的安全技术交底。各分包单位必须执行相应的技术规范和总包单位有关的用电管理制度；未经总包单位的许可，严禁私拉乱接。（5）地下室照明线路与动力线路应分开设置，不得混用。（6）地下室照明线路须经验收合格后方可投入使用。9.1 配电房及配电箱现场防护配电箱的设计依据JGJ46-2005施工现场临时用电安全技术规范等电气安全、技术标准。具体要求如下：箱体材料选用钢制材料，保证施工现场机械强度。箱体结构上配置电器安装板和箱门。电器安装板用绝缘板制作，箱体关闭严密并配锁。箱体的尺寸要以保证电器器具便于安装和接线及维修为原则，同时也要留有电气安全距离。箱体的电器保护措施主要是防漏电、触电措施。作为防漏电、触电的电气保护措施之一，箱内电器正常不带电的金属基座、外壳以及铁质支架之间应通过金属连接螺栓等保证电气连接，并应在箱体安装明确的保护接零端子（即采用TN-S保护系统），专门用于连接专用保护零线PE线。室外配电箱需作防护笼，刷红白色漆，保证防雨，防砸。笼门上锁，并有警示标志。笼体需安装在基础上，距地20cm以上，内填沙土。 配电柜（一级配电）设置在砖砌配电房内，砖砌配电房3*3m，高度3m，采用百叶窗，水泥砂浆地面上铺绝缘胶皮。 分配电箱作防护笼，刷红白色漆，保证防雨，防砸。笼门上锁，并由警示标志。笼体需安装在基础上，距地20cm以上，内填沙土。参见下图。9.2 接地与接零保护系统本工程施工现场比较大，用电设备较多，用电量大，采用TN-S三相五线接零保护。TN-S三相五线接零保护架设要求：保护零线不通过开关或熔断器。保护零线作为接零保护的专用线，单独使用。保护接零除了从总配电箱电源侧引出外，在任何地方不与工作零线有电气连接。保护零线的截面积不小于工作零线的截面积，同时满足机械强度的要求。保护零线的统一标志为黄/绿双色线，在任何情况下不将其作负荷线用。重复接地在保护零线上，工作零线不加重复接地。保护零线除了在配电室或总配电箱作重复接地外，还在配电线路的中间处及末端处接入。9.3 地下室照明要求9.3.1 一般规定照明器的选择必须按下列环境条件确定：正常湿度一般场所，选用开启式照明器；潮湿场所，选用密闭型或配有防水灯头的开启式照明器；含有大量尘埃但无爆炸和火灾危险的场所，选用防尘型照明器；有爆炸和火灾危险的场所，按危险场所等级选用防爆型照明器；9.3.2 照明供电特殊场所、潮湿场所及工作面照明应使用安全特低电压照明器。照明系统宜使三相负荷平衡，其中每一单相回路上，灯具和插座数量不宜超过25个，负荷电流不宜超过15A。工作零线截面应按有关规定选择。9.3.3 照明装置照明开关箱内必须装设隔离开关、短路与过载保护电器和漏电保护器。并应符合相关规定。 照明灯具安装高度低于2.4m的均加一根PE线。普通灯具与易燃物距离不宜小于300mm。 9.3.4 施工照明布置楼梯间：楼层内楼梯间设12V低压照明，确保施工期间上下照明的需要。施工通道：施工通道采用12V低压照明，并在整个施工期间负责照明设施的维护管理，确保施工期间通道照明的需要。9.4 安全用电注意事项对靠近施工现场的外电线路，设置木质、塑料等绝缘体的防护设施。配电箱中的各类电器应是合格产品，应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受压、腐蚀、漏电等隐患，以防突然出事。按二级保护要求，选取符合容量要求和质量合格的漏电保护器。检查和操作人员必需按规定穿、戴绝缘鞋、绝缘手套，必需使用电工专用绝缘工具。9.5 施工用电管理制度（1）临时用电或机械设备安装完毕，经项目部验收合格后方可使用。 （2）从事电气操作人员，必须持有效证件上岗，认真执行电气操作规程，专人管理，责任到人。 （3）对电箱检查、维修时，必须断电作业，并悬挂“正在作业，禁止合闸”的标志或派专人监护。 （4）建立健全安全用电的管理制度，对员工进行安全用电的宣传教育和书面的安全技术交底。各分包单位必须执行相应的技术规范和总包单位有关的用电管理制度；未经总包单位的许可，严禁私拉乱接。 （5）地下室照明线路与动力线路应分开设置，不得混用。 （6）地下室使用12V低压照明。地下室照明线路须经验收合格后方可投入使用。 9.6 停电应急措施配备1台300KVA柴油发电机，保证断电时现场重要设备及消防设备的用电。现场配电室设置联络柜，柴油发电机通过联络柜与市政供电线路相互切换，并形成连锁，设置手自动转换开关，当市政用电断电后可通过自动或手动方式启动柴油发电机组。每月启动柴油发电机组一次，保证柴油发电机组能随时正常使用。建筑物的地下室、建筑物出入口、楼梯间、疏散通道、施工场区的消防通道以及办公区的照明纳入应急供电。市政用电断电后，仍可由柴油发电机供应，保证正常照明。在以上区域内设置足够的应急照明灯具，保证30分钟的应急照明时间。配备50部手提应急灯及50部可充电型手电筒备用。配备足够的维修电工，进行施工用电线路、灯具、配电箱的检查与维护，检查结构形成文字记录，并由检测人员签字认可。进行安全消防交底，停电后在没有照明的情况下，工人在原地等待，直到照明恢复后方可离开。9.7 施工现场用电管理措施9.7.1 电气系统的管理（1）现场从事电工工作的人员必须经过培训并有有效电工操作证。各分包单位、施工队电气操作人员也必须持证上岗，进场时必须带证到动力部进行登记，交操作证复印件一份，以备今后工作联系管理之用。（2）电缆敷设电缆沟后要做好保护措施，穿过道路时上面应做承重板遮盖。任何单位和个人不得在电缆中断头接线，如确须从中接线，须报请动力工长进行核准，并指派专人操作。（3）现场中临时用电采用三相五线制，要做到三级配电、两级保护。分配电箱、总配电箱及塔吊、对焊机、电梯、钢筋房中各大中型固定分开关箱、电机处须做重复接地，各接地点接地电阻要做好测试并记录，合格后方可使用，否则加装人工接地体。（4）移动式分配电箱、开关箱及用电器具应保持干燥、绝缘良好，电线无破损，并应从学习漏电开关馈电。各电气器具应按所处现场所（如露骨天、室内、高湿度空间）不同采取有针对性的防雨、防潮、防撞击措施，确保用电安全。（5）手持电动工具必须在TN-S电力系统中使用，保护零线与工作零线分开，既保护零线应单独与电网的重复接地处连接。为了接零可靠，最好采用带有保护接零芯线的铜芯橡套软电缆作为电源线，保护零线的截面不应小于1.5平方毫米。工具所用的电源插座和插销，应有专用的接零插孔和插头，不得乱插，防止把零线插错造成事故。（6）虽然采取了保护接零措施，手持电动工具仍然存在漏电的危险。因此，还必须在工具插头的前端加装额定动作电流不大于30mA,动作时间不大于0.1s的漏电保护器。9.7.2 对电工人员的管理（1）电工操作人员应服从项目及机电工长安排，上班时间内不得擅自离开工地或值班场所，有事须向机电工长请假经允许后方可离开。（2）电工操作人员必须按电工操作规范进行操作，不得擅自委托或转派无证人员代其操作，若违规让他人操作造成严重后果的，报请项目部进行严肃处分。（3）电工操作人员每天必须对现场中各配电箱，用电设备进行巡视检查，并做好电工巡视记录，每月配合项目部对现场电气设备进行安全大检查，并接受上级部门的不定期安全检查，对检查中提出的整改意见进行及时整改。（4）当出现电气故障时，电工操作人员必须及时到场，对故障采用正确方法进行排除，经检查合格后，方可重新投入进行，并要将情况记入电工巡视记录，以备今后查看参考。（5）做好用电施工组织设计、技术交底，电气设备试检验凭单和调试记录，设立安全用电技术档案，并由项目机电工长保管管理。9.7.3 对分包队伍的管理（1）各分包单位、施工队搭接施工用电，必须提前将本单位用电负荷量及配电方式、电工人员及证件（含复印件）报到动力部，若无专职电工可协商由动力部派人接线。（2）各分包单位施工队必须将本单位内部接线完善，并报经动力部检查合格后方可按指定方式接入临时施工用电系统。本单位配电线路出现故障时只准断开本单位接入的主开关，不得乱断其它用电单位开关。确须超出本单位用电范围的停电，须报动力部批准并派人参加，以协调各分包单位间相互影响。故障由各用电单位负责排除，经动力部检查合格后方可重新投入。（3）各分包单位、施工队伍电工操作人员须做好各自配电线路检查，若因其故障造成其他单位损失的，由引发故障分包单位负责赔偿。各分包单位电工应积极配合动力部对现场用电安全进行检查并整改，若因其不合格造成不良影响，应按项目管理处罚条例进行处罚。10. 地下室临时照明专项方案实施检查记录表工程名称地下室临时照明检查人王坤检查时间序号检查项目方案设计情况现场检查情况是否符合1安装单位资质及证明书2电缆电具电缆型号4mm/BLV63开关电源交流变直流12V（4个备用需到位）4灯泡12V 7W LED6其他安全用电措施灯具平均间距8米7线路离地高度2.5米8照明与施工用电分开9电缆使用情况就近原则10区域电缆布置5回路11. 临时照明平面布置图
