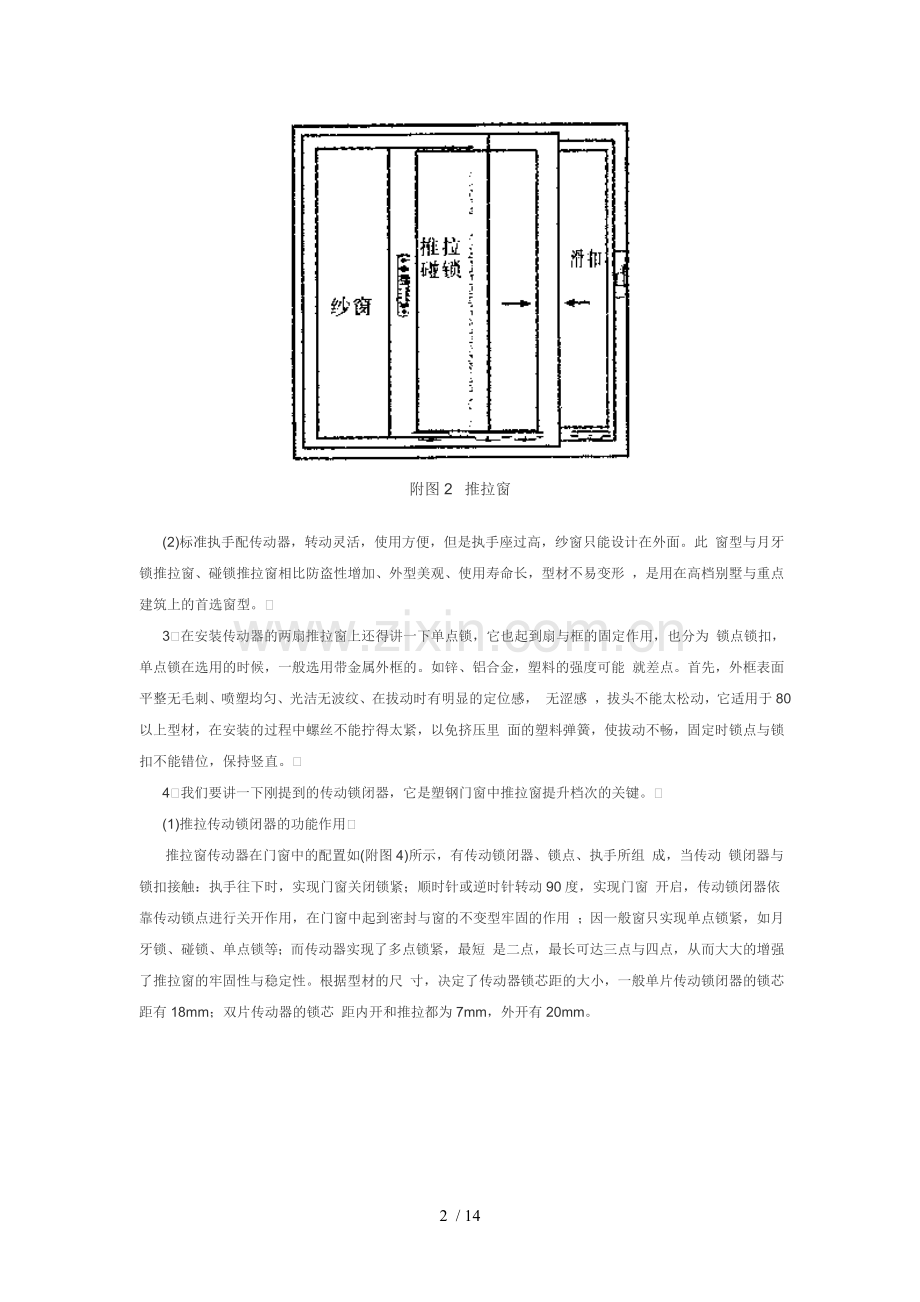

推拉门窗立面简洁，美观，使用方便，安全可靠，开启时不占用室内空 间，是目前国内最普遍的一种窗型，其推门窗五金件的选用，对提高门窗的可靠性、安全性 、功能性有密切的关系，并对提高门窗质量有着关键性的作用。 第一点 推拉门窗几种窗型配置 一、推拉窗 一般有以下几种窗型配置： 1月牙锁推拉窗(见附图1)其所需的五金配件由半圆锁和滑轮所组成，通过转动半圆锁 手柄，将 JP2关闭后的两扇推拉窗锁住。基本配置：一樘两扇推拉窗滑轮用四只，半圆锁用一只 ，限位块用一只，密封桥(防风块)用二只，碰珠用四只。另半圆锁因寿命、外观及价位的不 同，目前 市场上大致有韩式月牙锁(喷塑)、韩锁(亚光)、美式月牙锁、新韩锁、长柄月牙锁等几种。 此窗型安装方便，是目前广大门窗组装单位、用户最易接受、应用最广的窗型。 附图1 推拉窗 碰锁推拉窗(见附图2)，其所需的五金配件由碰锁、单点锁、滑轮和辅助件等组成。 通过推拉窗扇将窗锁住，即碰锁与锁勾相碰。碰锁、单点锁分别固定窗框上。此窗型比月 牙锁推拉窗型外表来得美观且操作方便，内外可关，一碰即闭。但安装碰锁须铣槽。以上是不带传动器的推拉五金件配置。 2带传动器配执手多点锁闭的推拉窗型，其所需的五金件配件由推拉执手、 传动锁闭 器、单点锁(滑扣)，滑轮和辅助件等组成，通过转动执手手柄关闭后窗扇实现两点锁紧。 (1)暗执手配传动器比较适合带纱扇的推拉窗型上使用，它是在型材上铣孔，然后镶进去的 执手，高度较低，不影响纱扇的推拉但是这种执手受型材断面的限制，使用时有一定的局限性，当受到阻力过大时开启就比较费劲，只能适合规格小、重量轻的窗型。附图2 推拉窗 (2)标准执手配传动器，转动灵活，使用方便，但是执手座过高，纱窗只能设计在外面。此 窗型与月牙锁推拉窗、碰锁推拉窗相比防盗性增加、外型美观、使用寿命长，型材不易变形 ，是用在高档别墅与重点建筑上的首选窗型。 3在安装传动器的两扇推拉窗上还得讲一下单点锁，它也起到扇与框的固定作用，也分为 锁点锁扣，单点锁在选用的时候，一般选用带金属外框的。如锌、铝合金，塑料的强度可能 就差点。首先，外框表面平整无毛刺、喷塑均匀、光洁无波纹、在拔动时有明显的定位感， 无涩感 ，拔头不能太松动，它适用于80以上型材，在安装的过程中螺丝不能拧得太紧，以免挤压里 面的塑料弹簧，使拔动不畅，固定时锁点与锁扣不能错位，保持竖直。 4我们要讲一下刚提到的传动锁闭器，它是塑钢门窗中推拉窗提升档次的关键。 (1)推拉传动锁闭器的功能作用 推拉窗传动器在门窗中的配置如(附图4)所示，有传动锁闭器、锁点、执手所组 成，当传动 锁闭器与锁扣接触：执手往下时，实现门窗关闭锁紧；顺时针或逆时针转动90度，实现门窗 开启，传动锁闭器依靠传动锁点进行关开作用，在门窗中起到密封与窗的不变型牢固的作用 ；因一般窗只实现单点锁紧，如月牙锁、碰锁、单点锁等；而传动器实现了多点锁紧，最短 是二点，最长可达三点与四点，从而大大的增强了推拉窗的牢固性与稳定性。根据型材的尺 寸，决定了传动器锁芯距的大小，一般单片传动锁闭器的锁芯距有18mm；双片传动器的锁芯 距内开和推拉都为7mm，外开有20mm。附图4 推拉窗 (2)注意事项 开好孔的型材先固定传动锁闭器，然后用专用螺钉把执手与传动锁闭器拧紧固定，先试是 否 转动灵活。装好推拉传动器后，在框上再固定传动锁闭器要配套的锁扣，其安装位置要求开 启时，锁扣传动锁闭器锁点脱离；关闭时，锁扣与传动锁闭器锁点扣死，起到关闭作用。 在选用推拉动器时注意： A、根据型材的不同，双片传动器适用于欧式槽的型材，外形美观，传动效果优越。单片传 统锁闭器适用于无欧式槽的型材上，单片传动锁闭器和双片传动锁器在传动时，只能跟型材 产生摩擦，装上扇后，因没有螺丝孔，容易两边晃动，不牢固，因此我们一般不推荐使用。 B、看传动锁闭器是否转动灵活，外表光洁度如何。 C、看执手与传动锁闭器关闭或开启时是否成90度角。 D、执手的螺钉孔与传动器的固定孔是否对称。 E、传动锁闭器锁点与锁扣接触点，即开启与关闭是否灵活。 F、在使用单片时，检查传动闭器的硬度及弹性如何，用手或机械轻弯一下，看是否复原。 二、推拉门 推拉门有两扇推拉和四扇推拉之分： 二扇推拉： 1带锁执手式(见附图5)其所需配件中带锁对开执手配传动锁闭器、滑轮和滑扣所组成。通 过转动手柄将关闭后的门扇实现四点锁紧与前面带传动锁闭器推拉窗相似，此门型简单、美 观、使用方便。附图5 推拉门 2推拉门锁式和中间推拉门锁式(见附图6附图7)，其所需配件由二扇推拉门锁或中间推拉 门 锁、滑轮和滑扣所组成。通过转动钥匙将推拉门框与门窗扇锁紧。这种推拉门锁式外观美、 牢固，并有保险功能，在室内时，即可用黄色小钮来调整足否需要带保险等；但这种门锁不 适合80、73、型材上安装。附图6 推拉门附图7 四扇推拉 1带锁执手式(见附图8)其所需配件由带锁对开执手配传动锁闭器、滑轮和滑扣组成。四扇 推拉中间通过传动手柄，实现框与扇的四点锁紧，两边用两只单点锁，通过拔动锁 点，实现窗框的固定。附图8 四扇推拉门 2推拉门窗式(见附图9)，其所需配件由扇推拉门锁、滑轮和滑扣所组成。这里四扇推拉门 锁与两扇推拉门锁区别在于两扇推拉不在一条轨道上，所以在锁扣下面加一个垫片A与锁孔 在一个平面上，而四扇推拉就省去了这个垫片。附图9 四扇推拉门 备注：此四扇推拉门，需在中间部位采有一个限位装置或插销限位。 第二点 滑轮 一、滑轮的种类 滑轮是塑钢推拉窗的关键部件，滑轮材质优劣直接影响到塑钢门窗的使用寿命与 性能。 滑轮根据各家型材断面的不同，具体有推拉95、88、80、75、73、60等几种叫法；根据滑轮 宽 度的不同，现基本上有16mm、155mm、14mm等几种宽度；根据厂家有没有采用铝导轨，滑 轮有带槽的和无槽的等等； 1滑轮的轮子外表材料有聚碳酸脂、尼龙、金属(金属有铜、铝等)等几种。 2滑轮轴承具体可分为二种： A、轴套式，孔与轴紧密配合传动，此种滑轮制作工艺比较简单、承载量大，但滑动不灵活 。在环境恶劣的地区，按标准是不提倡使用。 B、滚珠式，分为单面滚珠式和双面滚珠式，多是采用在门滚轮为主，是一种滑动灵活、 噪音小、承载量大，质量又能保证的一种配置。 3按型材的不同，有带五金欧式槽和不带五金欧槽的滑轮，有欧式槽的一般选用轮子轴芯 在轮 架中间，轮子两边都超出外框的、不带欧式槽的，一般选用轴芯偏移一边、轮子一半出外框 的，如型材是带铝轨的，就应选有槽轮，不带铝轨或带平铝轨的一般选用平轮，那么轮子 和大小按扇料的槽宽来选定。轮子的宽度一般的16mm、155mm、14mm。轮子高度按扇槽深 减去8mm搭接量，再减去2mm的铝轨的厚度就是槽轮的高度，平轮槽深减去8mm。 4滑轨还可分可调和不可调节，单轮和双轮，可调轮可调动轮架高低，来调整框扇的搭接 量，双轮能自动调节平稳，受力均匀。双轮定装时，把轮可调面朝向扇的边角。 二、滑轮的质量要求与区别 在滑轮的种类中讲到滑轮是塑钢推拉窗的最重要组成部分，它的质量好坏直接关系到推拉窗 的寿命，而已经成型的推拉窗，外表是看不出来，但几天、几个月或半年后往往导致换轮的 重大损失，所以我们学员必须明确清楚的了解滑轮的质量与区别，按国际即A型5万次以上、 B型3万以上、C型1万5千次以上，根据门窗的质量要求来选定型号，使新上组装厂，根据不 同的型材与承重量、寿命来挑选，不吃再换轮的亏，所以下面将详介绍：滚针滑轮的主要区别，具体是： 三、材料上区别 一般说来(5万次以上)轴承材料采用进口不锈钢(硬度60度)，中心轴采用304不锈钢，工艺精 细 ，具有转动灵活、噪声低，就能达到推拉5万次的要求。轴承材料采用进口钢片轴承钢(硬 度30度)，中芯轴采用304不锈钢，工艺精细也能达到1万次的要求。当然除了材料上区别还 有工艺和生产厂家的区别。 四、载重量的区别 按档次来分较好的轮子，承重量为35公斤。还有30公斤、和普遍一点的20公斤。以上滑轮承 量指的是滚钉有槽滑轮，滚针平滑轮的载重量在每档次承载量基础上增加10公斤而滚珠式主 要 用在门上的门轮为主。当用在80、88、75型材上，但窗型超大时，滑轮轮子必须加大，为解 决 搭接问题，就必须在型材上铣槽。(见付图12)。另：双玻标准35公斤以上，需用加强窗滑轮 与门滑轮。附图12 五、滑轮的挑选 塑料推拉门窗用的滑轮，目前市场上品种很多差价很大，从几角钱到二十几角钱的都有。 滑轮架目前大部分采用粗铸或压铸的铝合金材料，这种材料如果配方合理，生产工艺没问题 ， 生产出来的轮架完全可以满足该产品的性能要求，但有些轮架明显的配方不合理，表面状态 与性能均不太好。目前，也有采用塑料或其他材料制造的滑轮架，其档次各也就有千秋了。 其中滑轮轮子有聚碳酸脂、尼龙和金属的，聚碳酸脂轮是采用高强度聚碳酸脂热塑强压而成 ，它噪音低、不易损伤铝轨，但它不适合风沙过大的地区使用，材质相对较软，容易粘结沙 石，聚脂轮两个半轮的结合点容易有合缝线，滚动时容易造成跳跃，还容易产生气泡。 金属轮容易损伤铝滑轨，相对噪音比较大。 所以我们挑选轮子时应注意： 1选用金属外框的轮架。 2轴芯必需是不锈钢的，轴越粗相对承重量越大，双轮比单轮承重量好。 3聚脂轮表面是光洁无毛刺，有无明显的半轮合线，有无明显的气泡。 4、轴与轴芯在轮子能灵活转动的情况下，间隙不能过大，不能晃动。 这是我们眼睛直观能分辩的，还有用机械来测试一下，按国家标准用五金件试验机现场试验 ，用挑选好的滑轮装入架上，按上面几种质量要求，到1万次拆下来看，看滑轮框动量程 度、轮子是否有滞阻、破损程度、铝轨是否有凹凸不平现象，滑轮质量档次就分出来了，要 用直观与试验来摆明质量。所以部分及个别组装厂为降低成本，采用劣质滑轮，导致不到几 月轮架碎裂，轮子生锈的后果，造成了低价滑轮高支出，成本要比原来高几倍。 六、滑轮的安装要点 推拉窗(门)扇的滑轮主要承受窗(门)扇的自身重力和开关力，其安装主要根据塑钢门窗的型 材与窗型的大小选用那一种滑轮，具体安装要点如下： 1推拉窗滑轮安装的位置距拐角100mm(玻璃垫片的下方)，(见A-4图)。A-4图 2框与滑轮的搭接量为8mm1mm，如按80框扇深20mm计，那么滑轮的高度不超12mm。 3滑轮必须在安装毛条前安装，螺钉要从中心线中打入，防止滑轮偏差。 4滑轮应在滑轮槽内居中安放，用自攻螺钉紧固后，不应松动。门(窗)扇推拉动作顺畅， 无阻滞现象。 5如在80、73等型材上安装的轮子，用双玻的加重窗超过30公斤以上的，因没有欧式槽， 但为保证其承载，安装时在塑钢型材上要铣一个轮子的槽孔。 另外，这里讲一下铝合金滑轨(俗铝导轨)，其铝导轨的截面，尤其是与滑轮配合的半径急需 标 准化和系列化，否则后患无穷。因为铝导轨凸凹半径不一致，最后，形成了滑轮与铝导轨不 是线(面)接触，而是点接触的现象，把整个门窗的重力由一条线承受变成了由一点来承受， 而这个点的承力比一条线的承力，增加几十倍乃至上百倍，使滑轮的寿命大大减少。因此， 在选择了好的滑轮后同时，也必须注意滑轮的凹槽与铝导轨配合一致。目前轨与滑轮的材质 应需要有明确标准和要求，否则将给带铝合金滑轨的塑料推拉门窗的推广和应用带来一定后患。 第三点 锁 勾 窗锁建议安装于推拉扇高度的中点。而相配套的锁勾目前市场上通常有以下两 种(见图1)图1 此种锁的结构决定了它必须安装在塑料推拉窗扇的压条，采用两个纤维板自功螺钉紧固。 它的主要缺点一是在使用双玻压条时，锁勾会对玻璃造成挤压，使玻璃受损。二是不牢固， 由于锁勾紧固在压条上，在用力推拉时，会把锁勾带出，甚至把压条带出，不安全。三是这 种锁勾没有紧固在钢衬上。塑钢门窗的受力五金件均应紧固在型材的钢衬上， 以确保其牢固性，安全性。四是局限性，由于不同的扇型材的玻璃压条不同，压条上安装锁 勾的位置尺寸有变化，造成不同型材系列采用不同的锁勾。基于以上原因。我们建议采用以 下锁勾(见图2)，此种锁勾有明显的优越性：图2 一是无论单层玻璃还是双层玻璃均可使用，对玻璃干涉已完全消除。二是由于采用自攻螺钉 直接紧固在型材钢衬上，其牢固性不容怀疑。三是螺钉孔采用长槽结构，给安装人员带来更 大的 方便，可有效调整锁勾的位置，使半圆锁与锁勾位置达到最佳。四是螺钉孔倒大斜角，可有 效减少自攻螺钉的突出高度，更适宜推拉窗扇间的小距离要求。五是此锁勾应用广泛，不仅 适用于80系列，也适用于60、70及其他推拉窗系列。六是满足了推拉窗对五金件的要求，承 受更大的推力，也满足了门窗的安全性要求。 第四点 推拉窗辅助件的作用与功能推拉窗辅助件如密封桥(防风块)、缓冲垫、防撞块、玻璃垫片、膨胀螺栓等，它们在推拉窗中起到相应的作用，必须选齐，缺一不可。具体见辅件的作用与功能。 1碰珠(缓冲垫)如图A-1所示 作用：减震、控制搭接量，紧闭窗框，减少窗框的松动现象。碰珠根据型材有无欧式槽可选 用带台阶的和平的不带台阶的碰珠，根据槽宽深来选择，规格常用有1616，1614，16 19。图A-1 2限位块(防撞块)如图A-2所示。 作用：防止月牙锁勾与型材框碰撞。一樘窗用一只。放置于有半圆锁的一边。选用看是否带 铝轨，有轨的选有缺口的限位块，无轨的选平的长度应高于月牙锁的高度。图A-2 3密封桥(防风块)如图A-3所示。 功能：防盗、密封、防尘、选用宽度按槽宽而定，高度则必须轨间距保证扇与框的搭接量。图A-3 4玻璃垫片 玻璃垫片是保证塑料窗质量作用功能和使用寿命的必要部件，在实际生产中不应忽视或省略 ，必须注意承重垫片和定位垫块安装位置和数量。玻璃垫片作用： (1)对扇框保持校正作用，持续调节； (2)防止玻璃掉角； (3)固定玻璃； (4)玻璃重量分配到窗框上； (5)确保窗扇开启灵活； (6)避免玻璃与扇框直接接触； 注意点：安装时，将垫片装配位置距外侧拐角100mm处，并一定要把滑轮安在玻璃垫片的下 面(如图A-4所示)。因为滑轮承载最大的时候，也就是窗推拉最顺滑的时候。玻璃宽度超过1 米时，要放两只80mm长的玻璃垫块于转角上，使外缘承重。图A-4 备注：由于好多型材组装厂对辅助件的作用不了解，因而造成了很大的损失，例如：没有安 装玻璃垫片的玻璃在运输过程中玻璃容易掉角；另玻璃重量压在型材上容易变型，而滑轮的 重量吃不到中心位置，造成轮子受力不均匀，容易损坏 。提示开发商与组装厂推拉窗滑轮是关键，一定要慎重的挑选。要了解各种滑轮的性能，才 能保证门窗滑动自如。绝不能贪便宜而造成全部更换轮子的重大损失。 5膨胀螺栓 主要用于型材与墙体的连接。如图A-5所示。图A-5 一般有铁膨胀和塑料膨胀两种； 外观：一种盖于膨胀管螺头上；一种是膨胀深入型材中用工艺孔盖盖牢。安装要求: A、膨胀孔与膨胀孔间距的打孔距离为300-500mm之间； B、打孔后，先放塑管或铁管，后放螺丝。 6、连接螺栓 主要用于型材与型材的连接。如图A-6所示。图A-6 7固定片 主要用于将门窗框固定在建筑洞口上的配件。如图A-7所示。图A-7 国标规定固定片的厚度不应小于1.5mm宽度不应小于20mm。其安装孔径为5mm。有单 向固定片和双向固定片之分，如图A-8、A-9所示。A-8A-9 8漏水孔盖 作用：达到外框美观，漏水功能； 漏水孔盖槽宽4mm-5mm，长度一般为30mm。 众所周知，五金件在门窗中安装的好坏，直接影响该产品的性能，即最终产品质量，甚至直 接影响推广使用。至今许多门窗生产厂家对于五金件安装的前提准备和后期保养工作在思想 认识方面仍然重视不够，只抓了门窗安装的过程，造成了安装验收时许多的麻烦，可谓得不 偿失。至此，我们再重述一下推拉窗的安装要点： 一、扇的安装 1在扇的框扇搭接侧，各装两个防碰块，高度为16mm左右； 2将扇上框，等安装平稳、滑动自如后，安装步骤为先上后下(即先装上面的密封桥，后装 下面的密封桥)，密封桥的安装位置为：两扇对接处(具体见图A)。 3等上框后的推拉窗扇达到滑动自如后，装有月牙锁扇的一边一定要安装防撞块，以防止 月牙锁与窗框碰撞(见图B)。图A图B 二、框的安装 1框的安装是推拉窗平衡、稳定、平正、 滑轮 滑动自如的前提，也是推 拉窗组装成功的关键，可以说3分组装7分安装，所以安装应按以下步骤： (1)窗框上墙必须先用膨胀螺栓固定框的中间部位(指1米以下的小型窗)，根据窗框的大小决 定螺栓的多少，如果有2个螺栓孔的，那么先固定上一个，如果是3个螺栓孔的，那么先固定 中间一个，这样便于平衡，平衡后的窗框把下一螺栓固定，但必须注意框的下底框，必须 用铁脚片固定，这样不容易漏水(见图C)。 (2)螺栓的固定方法有两种；一种是把螺栓钻进型材处用型材小盖盖住，外壳美观。另一种 是螺栓在型材外，此方法牢固但不太美观(见图D)。图C图D 2不同的窗型选配滑轮要求： (1)73、75推拉窗应选用长度为45mm左右，宽度为14mm，框底边不超过12mm滑轮，主要是解 决承重量的问题。因为73、75推拉一般比较轻，而大多无欧式槽，所以解决了承重量的问题 ，不需要在型材上铣孔。 (2)80、88型材推拉窗，单玻的无欧式槽的，应选用长度为45mm-50mm，宽度为16mm，高 度 为12mm的滑轮。如采用双玻，而窗高度为1500mm以上的，必须采用长度为60mm，高度为17mm 的滑轮，而且必须用铣孔来解决滑轮的载重量问题。 (3)95型材推拉窗，必须采用长度为60mm，高度17mm的滑轮，窗高度超过1.8米，宽度1米以 上，双玻，应考虑采用门滑轮代替。主要是为了解决载重量的问题。 (4)不管采用73、75、88、95哪种型材做推拉门，必须要选双轮单轴的门滑轮，主要区别于 无欧式槽与带有欧式槽，铣孔与不铣孔的问题。解决了载重量中的双玻单玻问题。 (5)无铝滑轨的框料，用金属材料制成的滑轮可比聚碳酸脂、尼龙增加10-15kg的载重量，但 它的不足之处容易损坏型材表面。有铝导轨的用聚碳酸脂、尼龙的比较科学，但制作工艺比 较 复杂。用金属轮制作载重量可以增加承重量，但容易损坏铝导轨，用铜材料作表面不电镀 ，容易铜铝直接接触氧化，会造成推拉门窗的推拉波动。 推拉窗在近几年特别是沿海城市得到了飞快的普及，其五金件的安装也越来简便，只 要我们掌握了必要的选用原则和安装要点，其推拉窗将独具魅力地发展，成为沿海地区最广 泛、最易接受的窗型。14 / 14
