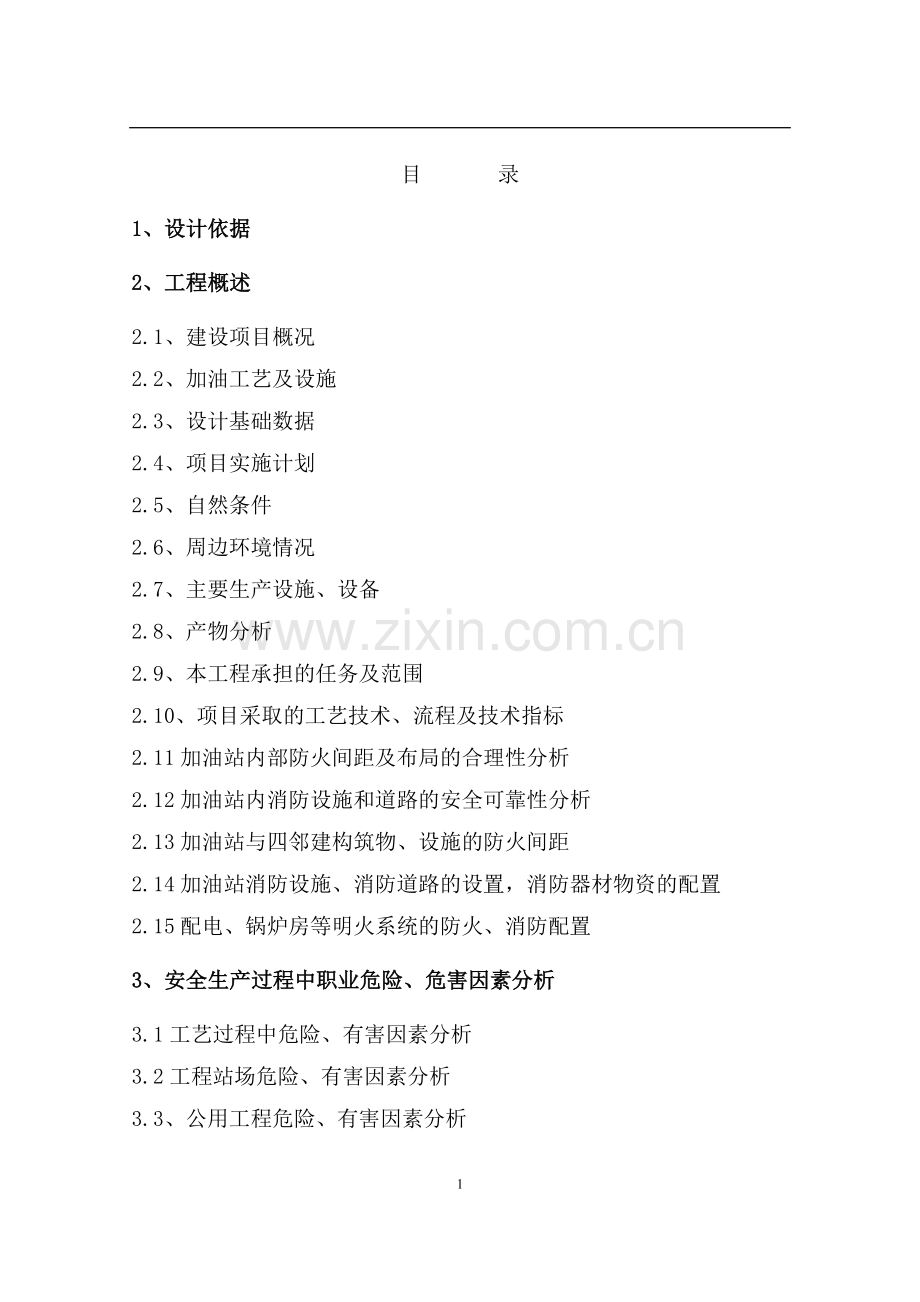

1、前郭县查干花农机加油站工程设计安全专篇项目号:HLY001-2007D001档案号:集-7382 吉林石油集团石油工程有限责任公司设甲级 070115-sj勘乙级 070115-ky 工咨甲 10310100012010年6月2目 录1、设计依据2、工程概述2.1、建设项目概况2.2、加油工艺及设施2.3、设计基础数据2.4、项目实施计划2.5、自然条件2.6、周边环境情况2.7、主要生产设施、设备2.8、产物分析2.9、本工程承担的任务及范围2.10、项目采取的工艺技术、流程及技术指标2.11加油站内部防火间距及布局的合理性分析2.12加油站内消防设施和道路的安全可靠性分析2.13加油站与四
2、邻建构筑物、设施的防火间距2.14加油站消防设施、消防道路的设置,消防器材物资的配置2.15配电、锅炉房等明火系统的防火、消防配置3、安全生产过程中职业危险、危害因素分析3.1工艺过程中危险、有害因素分析3.2工程站场危险、有害因素分析3.3、公用工程危险、有害因素分析3.4、工程危险场所危险程度分级及主要危险场所3.5、其他危险因素3.6、职业卫生有害因素分析3.7、自然和社会环境危险因素分析4、初步设计中采用的主要防护技术和措施4.1、工程设计中的安全措施4.2、工艺、设备设施和装置中选用的防火防爆等安全设施和必要的控制、检测、检验设施。4.3、根据爆炸和火灾危险场所的类别、等级、范围选择
3、电气设备、安全距离、防雷防静电及防止无操作等措施4.4、危险性较大的生产过程中,发生事故和急性中毒的疏散方式和应急措施4.5、针对特殊工作环境采取的防范措施,防范设备性能及检测检验设备5、安全管理机构5.1、安全管理机构设置及人员配备5.2、安全教育设施和人员5.3应急机构6、专用投资概算6.1、主要生产环节安全专项防范设施费用6.2、安全教育装置和设施费用6.3、事故应急措施费用7、主要结论及建议7.1、主要结论7.2、建议8、附表:8.1、消防系统专用设备及材料表8.2、可燃气体泄露报警器、烟气感应报警仪附件: 设计委托书附图1:前郭县查干花农机加油站工程平面布置图附图2:前郭县查干花农机
4、加油站原理流程图附图3:前郭县查干花农机加油站工程厂区防爆分区平面图31 设计依据1.1、依据前郭县查干花农机加油站工程可行性研究报告1.2、依据前郭县查干花农机加油站工程初步设计设计委托书1.3依据国家、地方政府和行业主管部门有关法律、法规、标准和规程汽车加油站设计与施工规范(GB50156-2002)-2006版)中华人民共和国土地管理法1998年8月29日第九届全国人民代表大会常务委员会第四次会议通过,1999年1月1日执行。中华人民共和国环境保护法1989年12月26日主席令第22号。中华人民共和国消防法主席令第4号1998年4月29日地第九届全国人民代表大会常务委员会第二次会议通过,
5、1998年9月1日起执行。中华人民共和国建设工程质量管理条例中华人民共和国国务院令第279号2000年1月10日执行。环境空气质量标准(GB3095-1996)地面水环境质量标准(GB3838-2002)大气污染物综合排放标准(GB16297-1996)锅炉大气污染物排放标准(GB13271-2001)工业企业厂界噪声标准(GB12348-1990)爆炸和火灾危险环境电力装置设计规范GB50058-92输油管道工程设计规范GB50253-2003工业设备及管道绝热工程设计规范GB50264-97建筑给排水设计规范GB50015-2003低倍数泡沫灭火系统设计规范GB50151-92(2000年
6、版)建筑企业照明设计标准GB50034-200410KV及以下变电所设计规范GB50053-94建筑物防雷设计规范GB50057-94(2000年局部修订)供配电系统设计规范GB50052-95低压配电设计规范GB50054-95通用用电设备配电设计规范GB50055-93电力工程电缆设计规范GB50217-9466KV及以下架空线路设计规范GB50061-97锅炉房设计规范GB50041-92钢制压力容器GB150-1998压力容器安全技术监察规程1999版建筑结构荷载规范GB50009-2001砌体结构设计规范GB50003-2001建筑地基基础设计规范GB50007-2002建筑抗震设计
7、规范GB50011-2001混凝土结构设计规范GB50010-2002采暖通风与空气调节设计规范GB50019-2003建筑设计防火规范(GB50016-2006)建筑灭火器配置设计规范GB50140-2005石油地面工程设计文件编制规程SY0009-2004石油天然气工程总图设计规范SYJ0048-2000石油化工企业可燃气体和有毒气体检测报警设计规范SH3063-1999钢制焊接常压容器JB/T4735-1997钢制化工容器设计基础规定HG20580-1998钢制化工容器结构设计规定HG20583-1998常用化学品危险品贮存通则(GB15603-1995)爆炸性环境用电气设备(GB383
8、6-2000版)防止静电事故通用导则(GB12158-90)主要法律法规(1)中华人民共和国安全生产法 (中华人民共和国主席令第70号)(2)安全生产许可证条例 (国务院令第397号(3)危险化学品建设项目安全许可实施办法(国家安全生产监督管理总局令第8号)(4)危险化学品安全管理条例 (国务院令第344号)(5)国家安全监管总局关于印发危险化学品建设项目安全设施目录(试行)和危险化学品建设项目安全设施设计专篇编制导则(试行)的通知(安监总危化2007225号)(6)重大危险源辨识 (GB18218-2000)2工程概况2.1.、建设项目概况2.1.1 、地理位置 前郭县查干花农机加油站位于吉
9、林省松原前郭县乌兰塔拉乡至查干花乡路边。该区经济地理条件比较优越,该路是通往向海旅游区乌兰塔拉民俗主要道路,过往车辆繁多。108站212站218站2.1.2、项目概况前郭县查干花农机加油站毗邻松原通往向海旅游区乌兰塔拉民俗主要道路省级公路,经济地理位置十分优越。为满足该区域的运输车辆的加油需求,建设规模为二级站。2.1.2.1、加油系统新建加油站工艺流程采用比较成熟的、技术可靠、投资较低的自吸泵加油机流程,自吸泵进口真空度0.054MPa。工艺流程见以下示意图:2.2加油工艺及设施2.2.1油罐加油站储油罐采用卧式油罐。油罐设计和建造,满足油罐在所承受外压作用下的强度要求,并应有良好的防腐蚀性
10、能和导静电性能。钢制油罐所采用的钢板的厚度不应小于5mm。油罐区设挡土墙,且设有行车道之外。油罐各接合管均设在人孔盖上,在储油罐人孔位置设操作井。油罐的进油管下伸到罐内距罐底0.2m处;油罐出油管的底端设底阀,底阀入油口距离罐底0.2m。油罐量油孔设带锁的量油帽,量油帽下部的接合管向下伸至罐内距罐底0.2m处。油罐下设基础,基础与油罐之间用钢带固定,当油罐受地下水或雨水作用可防止油罐上浮。油罐顶部覆土厚度1m,大于规范所要求的不小于0.5m。油罐周围回填干净的沙子或细土,厚度不小于0.3m。2.3设计基础数据汽油相对密度: d420=0.61-0.71汽 油 熔 点: 65柴油蒸汽压: 0.3
11、(50)柴油爆炸极限: 0.55.0(%V/V)2. 4、项目的实施计划 本次工程由可行性研究到竣工,预期6月完成。2. 5、自然条件新建加油站位于吉林省松原市境内,松原市属于温带大陆性季风气候,气候主要特征为:冬季常受极地大陆气团的控制,寒冷而漫长;夏季受低纬度热带海洋气团的影响,温热多雨;春季为冬季向夏季过渡的季节,气旋活动频繁,天气多变,干燥多大风;秋季是夏季向冬季过渡的季节,一般秋高气爽,多晴朗天气,冷暖变化剧烈。表2.1-1 地区自然环境概况项目名称单位数值气温年平均温度4最热月平均气温29.1最冷月平均气温-21极端最低气温-35极端最高气温30冬季地温-2.0m45-1.0m冻结
12、情况历年冻结深度m1.85历年冻结最深m2.0年冻结期5个月(11月3月)平均风速年平均风速m/s2.5 冬季平均风速m/s2.4 夏季平均风速m/s2.3风向冬季主导风向西北风夏季主导风向西南风年降雨量380-400ml,多集中在7、8月份备注:最冷月平均是指每年的2月,特殊的月份在后面用括号已注明。最热的月平均是指每年的8月,特殊的月份在后面用括号已注明。极端最高是指7月份,极端最低是指12月份。2.6、周边环境情况2.6.1、社会人文查干花镇位于吉林省前郭尔罗斯蒙古族自治县西部,东距县城所在地松原市区100公里,北距白城市220公里,南距省会长春市170公里。县内“双乌”公路、县级乾安至
13、长岭、乾安至长春三条县级公路在镇内交汇,距国道203线仅15公里,交通便利、通讯便捷。查干花镇幅员面积447平方公里,现有耕地11936公顷,草原16700公顷,林地及水域面积12000公顷。辖9个行政村,1个镇办牧场,其中民 族村5个,共35个自然屯。面积750.58平方千米。人口20535人。镇政府驻查干花。辖乌兰花村、白音花村、长发村、腰五井子村、昂格赉村、五家户村、晏家窝堡村、腰英吐村、查干花村。总人口21082人,其中蒙古族人口10568人,占总人口的50%,是前郭县蒙古族聚居重镇,同时也是前郭西部民族乡镇的经济、文化中心,全省唯一的乡镇级文化馆查干花草原文化馆坐落于镇内,民风纯朴、
14、民族特色浓郁,被誉为郭尔罗斯的“窗口”。本项目建于前郭县乌兰塔拉乡至查干花乡路边,周边无大型工矿企业,环境良好。2.6.2、社会经济查干花镇位于吉林省前郭尔罗斯蒙古族自治县西部,工业发展比较缓慢,主要以农业及牧业为主,周边村镇经济主要依赖农业,经济状况中等。2.6.3、交通情况 本项目建于前郭县乌兰塔拉乡至查干花乡路边,周边无大型工矿企业,环境良好。区域内乡路四通八达,省级道路从该区通过,交通十分便利。2.7、主要生产设施、设备前郭县查干花农机加油站的主要生产设施、设备包括:汽柴油罐区共设6座埋地储罐,其中: 30m3柴油储罐1个,50m3柴油储罐1个柴油总容量为80m3 ;20m3车用乙醇汽
15、油储罐4个,车用乙醇汽油总容量为80m3;折合后的总容量为108.0m3,为二级加油站;汽柴油销售区:加油机及罩棚;生活及管理区:站房,包括营业室及燃煤锅炉房。2.8、产物分析2.8.1、产物性质分析汽油为无色液体,具特殊臭味,易挥发,不溶于水。主要成分为C4-C12烷烃、烯烃、环烷烃和芳香烃,并有少量硫化物。汽油相对密度: d420=0.61-0.71汽 油 熔 点: -60汽 油 沸 点: 40200汽 油 闪 点: -5010汽油蒸汽压: 25.3(20)汽油爆炸极限: 0.767.6(%V/V)汽油自燃温度: 280456柴油为淡黄色液体,具特殊臭味,不溶于水。主要成分为烷烃、烯烃、环
16、烷烃和芳香烃及多环芳烃,并有少量硫化物(2-60g/kg)、氮(65柴油蒸汽压: 0.3(50)柴油爆炸极限: 0.55.0(%V/V)2.8.2、产物危害分析汽油汽油是一种易燃易爆物质。它的火灾危险性主要表现在:汽油易燃,其蒸发出的气态烃能与空气形成爆炸性混合物。遇明火、静电、高温、强氧化剂能引起爆炸;汽油易挥发,挥发油蒸汽密度比较大,不易扩散,往往在储存处或作业场地低洼处积聚,沿地面随风扩散,大大增加了火灾爆炸危险程度;汽油有流动性,一旦泄露,会四处扩散,加大蒸发面积。汽油蒸气具有毒性,人吸入较高浓度的汽油蒸气后,可出现头晕、头痛、四肢无力、心悸、呕吐、视物模糊、复视、酩酊感、易激动、步态
17、不稳、眼睑、舌、手指微震颤等。吸入高浓度高浓度的蒸气可引起流泪、咳嗽、眼结膜充血等眼和上呼吸道刺激症状,少数可发生化学性的肺炎;吸入极高浓度可迅速引起意识丧失、反射性呼吸停止。柴油柴油是一种易燃物质。它的火灾危险性主要表现在:汽油易燃,其蒸发出的气态烃能与空气形成易燃性混合物。遇热、火花、明火易燃;可蓄积静电,引起电火花。柴油的毒性因杂质及添加剂不同而毒性可有差异,对皮肤和粘膜有刺激做用,也可有轻度麻醉作用。柴油为高沸点物质,吸入蒸气而致毒害的机会较少,皮肤接触后可发生接触性皮炎,表现为红斑、水疱、丘疹。2.9、本工程承担的任务和范围2.9.1.主体工程根据前郭县查干花农机加油站提供的有关资料
18、,该工程的主要内容为:(1)新建二级加油站一座。(2)新建加油站除满足本乡车辆加油之外,计划将市场面扩大,涵盖本区机动以及经由该路是通往向海旅游区,乌兰塔拉民俗主要道路,过往的运输车辆。该加油站新建汽柴油罐区1座,新建站房1座,罩棚1座,硬化场地2000m2。新建加油站具备90#汽油、93#汽油、97#汽油、0#柴油、-20#、-35#柴油的加油能力,年加油能力7000吨的规模。2.9.2配套工程与主体工程配套的给排水及消防、供配电、自控仪表、通信、总图运输、防腐保温、供热采暖通风、建筑结构、生产维修与管理、环境保护、节能等辅助系统。2.10、项目采取的工艺技术、流程及技术指标2.10.1、工
19、艺技术新建加油站建于采用比较成熟的、技术可靠、投资较低的自吸泵加油机;汽柴油管线采用无缝钢管。工艺部分:经方案比选后,新建汽柴油罐区,包括30m3柴油罐2座、汽油罐2座。土建部分:新建站房,包括营业室和值班室等。供配电、通信部分:新建工程供配电及通讯工程设计。2.10.2、工艺流程加油站工艺流程主要包括卸油、储油、加油三个部分(如下图)。2.11加油站内部防火间距及布局的合理性分析根据汽车加油加气站设计与施工规范GB50156-2002中的有关规定,前郭县查干花农机加油站属2级站,新建系统各建筑物均满足安全防火要求。2.12加油站内消防设施和道路的安全可靠性分析 新建加油站站内按汽车加油加气站
20、设计与施工规范(GB50156-2002)在指定位置配备移动灭火器材,确保安全生产。前郭县查干花农机加油站站内道路及回车场为混凝土路面为主,满足站内消防安全要求。本次工程依托公路及乡路等已建的道路系统,不需要作新的设计。2.13加油站与四邻建构筑物、设施的防火间距前郭县查干花农机加油站建于省级公路附近,距最近的村庄超过50m,满足防火间距要求。2.14加油站消防设施、消防道路的设置,消防器材物资的配置 新建加油站站内按汽车加油加气站设计与施工规范(GB50156-2002)在指定位置配备移动灭火器材,确保安全生产。每两台加油机设置1只4kg手提式干粉灭火器和1只6L泡沫灭火器,共配置4只4kg
21、手提式干粉灭火器,4只6L泡沫灭火器。每个地下储罐设35kg推车式干粉灭火器1个。共设置推车式干粉灭火器2个。加油站内配置灭火毯5块,沙子2m。前郭县查干花农机加油站站内道路及回车场为混凝土路面为主,满足站内消防安全要求。本次工程依托公路及乡路等已建的道路系统,不需要作新的设计。2.15配电、锅炉房等明火系统的防火、消防配置配电室、锅炉房设置了二氧化碳灭火器。3安全生产过程中职业危险、危害因素分析3.1工艺过程中危险、有害因素分析本次工程的工艺过程中的危险有害因素主要为加油站内的设备,主要为汽柴油罐、加油机、管线等。 油罐区 油罐是火灾爆炸事故多发和损失巨大的设施及设备。如果,油罐没有有效的控
22、制液位措施或液位计失灵、油罐地基和基础承载力不符合规范要求导致不均匀沉降造成管线断裂、油管线腐蚀穿孔或管阀配件存在质量缺陷、密封不严、违章操作等可能造成溢罐或油品泄漏。遇到激发能源可能导致火灾、爆炸事故。3.2工程站场危险、有害因素分析根据汽车加油加气站设计与施工规范(GB50156-2002)中石油天然气火灾危险性分类,本次工程涉及到汽油属甲B类液体、轻柴油及重柴油分别为乙B类及丙A液体;新建加油站属2级站场。在工艺过程中,凡是可能造成油气泄露、积聚及产生明火的地点,都是可能引发事故的危险源。危险物质临界量物质名称临界量t生产场所储存区闪点28的液体汽油22028闪点60的液体煤油10100
23、爆炸下限10%气体甲烷110天然气110有毒物质一氧化碳25二氧化硫40100硫化氢3075火灾、爆炸危险源分析表序号地点原因火源1汽柴油罐区油品蒸发、阀门泄露、腐蚀穿孔等静电、雷击、清罐、维修动火2加油管线管材、焊口缺陷、内外腐蚀、砂蚀、结蜡、超压、应力开裂、自然及人为破坏维修、氧电焊3锅炉房燃烧不充分产生CO等明火、电火花3.3、公用工程危险、有害因素分析加油站电源均引自附近农电,供电可靠性较高。结合新建前郭县查干花农机加油站,做好供配电的设计,确保供电的安全可靠性要求。3.4、工程危险场所危险程度分级及主要危险场所通过对汽柴油储罐区、配电间和输油管道的分析,能够造成事故等级为级的危险有害
24、因素为:油储罐火灾爆炸、静电;加油机操作区火灾爆炸、静电;站房火灾爆炸、静电和雷电、输油管道火灾爆炸。能够造成事故等级为级的危险有害因素为:汽柴油储罐区、高处坠落和中毒窒息;机械伤害、噪声震动、触电和中毒窒息;配电间火灾爆炸和触电。能够造成事故等级为级的危害有害因素为:油罐、加油设备及管线等各单元设备、设施的腐蚀。希望对以上危险有害因素要有足够的重视,采取必要的防范措施,避免重特大事故的发生。3.5、其他危险因素3.5.1、触电和电气火灾1)、若电气设备过载或过载保护失效、带电设备接零接地保护失效、电缆质量不佳、导线绝缘老化裸露、电器屏护设施损坏、屏护距离不足、个人防护不够、管理不善和违章作业
25、等,都有可能造成停电、触电和电气火灾,电气火灾还可能引发油气的燃烧或爆炸。2)、变压器受到腐蚀、撞击或雷击,变压器油泄露,可能引发火灾爆炸事故。3)、高低压线路因线杆固定不牢或大风、大雪、洪水等自然灾害可能造成高压线断落地面发生接地、短路、断电,不仅造成停产事故,还可能发生人员触电伤亡和火灾事故;人为破坏线路,也会引发触电伤人,停电事故。3.5.2、静电危害 静电在油气处理过程中,是一种不可忽视的危险源。在油气处理过程中,绝缘体与导体或绝缘体之间的相互摩擦就产生静电。静电聚集在不导电的物质上或管道、设备和容器的某些部位。当两点之间的电位差超过两点之间绝缘介质所能承受的绝缘能力时,就会发生静电放
26、电产生电火花所具有能量大于0.2MJ。有可燃气体存在的场所,如果发生静电放电所产生的电火花现象,就会引爆或引燃可燃混合物,发生火灾、爆炸事故,因此,采用防静电防腐涂料、控制油品流速在规定范围内、作好防静电接地是预防静电事故的关键。3.5.3、雷电危害泵、储罐等设备、设施因防雷设施不能有效保护致使引发火灾和雷击伤害。3.5.4、机械伤害和物体打击站内各种运转设备,如果其旋转部件的防护罩残缺或失效,或者由于人体在操作过程中注意力不集中,不慎触及高速旋转部件,易发生机械伤害;在机械设备的检修过程中,可能发生机械伤害和物体打击事故;压力容器如果存在缺陷、遇到高温、安全设施失去作业可能引起物理爆炸,使人
27、和周围的物品受到损害。3.5.5、高处坠落工作人员在高处施工、检修、操作、巡检是,如果防护设施存在缺陷或工作人员麻痹大意,可能发生高处坠落伤害。3.5.6交通事故及溺水 工作人员在公路附近,且站内长年出入各种类型车辆,如果防护设施存在缺陷或工作人员麻痹大意,可能发生交通事故。 3.6、职业卫生有害因素分析前郭县查干花农机加油站位于吉林省松原市前郭县境内,医疗卫生条件较好,基本没有地方病和流行病。存在的职业卫生有害因素主要包括:3.6.1、腐蚀危害:油气中含有微量的酸性位置,对油气处理设备及管线有腐蚀作用,造成油气泄露导致燃烧爆炸事故,不仅造成经济损失,还威胁员工生命安全。3.6.2、中毒窒息当
28、岗位工人进入储罐清罐或对罐体检修时,因未排净罐内油蒸汽有可能造成中毒窒息伤害。3.6.3噪声 燃煤小锅炉房内各种机泵风机等设备将产生噪音,对岗位工人的身心健康具有一定的影响。3.7、自然和社会环境危险因素分析自然灾害的事故特点是突发性强、后果严重、波及面大。自然灾害中对石油工业影响较大的有雷击、地震、洪涝、大风、雪灾等,因此合理的布局及有效的防雷接地等安全措施十分重要。基础承载力不够或地震多可能导致设备基础变形,设备进出口管线扭曲、断裂、设备变形、破裂,发生泄露,导致火灾、爆炸事故。不法分子在站内偷盗设备、部件,可能造成油气泄露引发火灾、爆炸;站外可能发生井场和集油管线偷盗原油,引发火灾、爆炸
29、;偷盗电缆、高压线及其附属设备、通讯设备,引发生产事故。4、设计中采取的主要防护技术和措施4.1、工程设计中的安全措施4.1.1、总图布置 前郭县查干花农机加油站位于吉林省松原市前郭县境内,加油站为2级站,敞开式营业,与村庄相邻一侧距离满足防火间距要求,且建有2.2m高实体砖围墙。 站内各建(构)筑物严格按照规范要求的防火、防爆间距布置,将可能散发可燃气体的罐组等设施布置在易产生明火或散发火花场所的全年最小风频的上风侧。消防道路及消防设施设计安装到位,不影响总平面布局。同时结合当地规划,合理选用站址,新建站场周边不存在对其安全生产构成威胁的相邻厂矿企业。建筑采用为单层房屋,砖混结构,设计抗震设
30、防烈度为6度。耐火等级为二级,地面以上墙体采用MU10机砖,M5混合砂浆砌筑;地面以下墙体采用MU10机砖,M5水泥砂浆砌筑。值班室等其他不防爆场所与防爆场相邻孔洞间距3米,值班室与防爆场所就设固定防火窗,材质防火阻燃材料。4.1.2、工艺过程1)、产品在线计量仪表与加油设备一起设置.2)、每个汽柴油罐单独设置放空管。4.1.3、防腐主要防腐内容:(1) 为站内室外埋地及地上钢质管线做外防腐。管线规格:汽、柴油管线DN50,介质:汽、柴油,温度:-1020,埋深:-1.0m。汽、柴油通气管线DN65,介质:挥发气,温度:-1040,埋深:-0.5m。汽、柴油卸油管线DN80,介质:汽、柴油,温
31、度:-1030,埋深:-0.5m。(2) 为站内室外新建汽、柴油罐做内、外防腐。规格:30m3汽、柴罐,介质:汽、柴油,温度:-1030,埋深:-3.0m。防腐材料及结构(1) 埋地钢质管线及汽、柴油罐外防腐均采用JS-2常温固化重防腐涂料面漆、配套底漆及中碱性玻璃布。结构:底漆-面漆-面漆、玻璃布(压边20mm)、面漆-面漆、玻璃布(压边20mm)、面漆-面漆。总600m,管线补口材料及结构与主管线相同。注:“面漆、玻璃布、面漆”应连续涂敷,也可用一层浸满面漆的玻璃布代替。玻璃布厚度为0.1mm,防腐玻璃布规格:经纬密度为1010根/cm2。(2) 汽、柴油罐内防腐及内部构件外防腐采用环氧防
32、腐防静电涂料及配套底漆。结构:底漆-面漆-面漆,总250m。施工方法及技术要求(1) 防腐前钢材表面必须进行除锈处理,管线及容器外表面应达到GB8923规定的Sa2级,容器内表面及内部构件外表面应达到GB8923规定的Sa2的1/2级,并清除表面粉尘。除锈后的金属表面应尽快涂漆,以防返锈;若返锈必须重新进行除锈。(2)所用防腐涂料在使用及配制时必须严格按产品说明书执行;并做到涂刷均匀、无流淌、无空白等缺陷。玻璃布防腐施工时要将玻璃布拉紧,保持表面平整,无折皱和空鼓,搭接头长度不得小于100mm,涂漆时应将玻璃布所有网眼灌满漆,不露布纹,防腐层表面应平整连续、光滑、无气泡、无漏涂部位,并且不得有
33、发粘、脱皮、气泡、斑痕等缺陷存在。(3) 容器内防腐层施工完成后,应固化两周后,方可投入使用。4.1.4、通风 燃煤锅炉房的通风利用门窗自然通风,有油气散发的场所,采用有组织的自然通风,通风次数为12次/小时。4.1.5、抗自然灾害和社会灾害的安全措施1)管线选线通过详细的勘察,选择合理的线路走向,站外管网走向尽可能沿油区路间敷设,尽量避开不良工程地质段,对必须通过的不良工程地质段采取必要的措施。2)、管材管材的选用要兼顾到安全可靠性、施工可行性、经济合理性三方面。结合目前国内管线建设的现状以及发展趋势,站内管网选用无缝钢管。3)、管线附设站内管线采用埋地的敷设方式,加防护管,不影响正常站内操
34、作,同时便于维修。4)、管线防腐无缝钢管作特加强级防腐,不需再做防腐处理。4.2、工艺、设备设施和装置中选用的防火防爆等安全设施和必要的控制、检测、检验设施。4.2.1建构筑物建构筑物耐火等级不低于二级,并根据建筑灭火器配置设计规范GB50140-2005配置活动灭火器材。4.2.2消防前郭县查干花农机加油站属于2级站场。根据汽车加油加气站设计与施工规范GB50156-2002中的有关规定,加油站罐区及加油机操作区,按规定配备手提式或推车式移动式灭火器具消防,能够满足加油站的消防要求。4.3、根据爆炸和火灾危险场所的类别、等级、范围选择电气设备、安全距离、防雷防静电及防止无操作等措施4.3.1
35、、新建加油站附近有农电10kV架空线路经过,线路上有1台柱上变压器50kVA,能够满足供电要求。新建加油站供电电源引自附近柱上变压器,站外架空线路与加油站埋地油罐距离不得小于5m,加油站电力线路采用电缆直埋敷设,施工现场电缆沟不得与油品、液化天然气和天然气管道、热力管道敷设在同一沟内;避雷线选择为GJ-35钢绞线。4.3.2、新建低压配电装置设在加油站的站房内,并为加油站信息系统预留不间断供电电源的安装位置。加油站内电力线路采用直埋敷设。电缆穿越行车道部分,穿钢管保护。4.3.3、新建低压配电柜选用MCC型,低压电力电缆采用ZR-YJV22-1.0kV、控制电缆采用ZR-kV22-0.5kV型
36、。电缆直埋敷设,室外埋深自然地坪下1.0m,室内埋深-0.3m(室内地坪为0.00),电缆出地面穿钢管保护。根据规范要求,工艺设计和油品性质,做厂区防爆分区。加油机壳体内部空间为1区;以加油机中心线为中心线,以半径为4.5米的地面区域为底面和以加油机顶部以上0.5米半径为3米的平面为顶面的圆台形空间划分2区。埋地储罐人孔井内部空间,以通气管口为中心,半径为1.5米的球形空间和密闭卸油口为中心,半径为0.5米的球形空间为1区;人孔井外边缘1.5米以内,自地面算起1米高的球柱形空间和以以通气管口为中心,半径为3米的球形空间和密闭卸油口为中心,半径为1.5米的球形并至地面的空间为2区;防爆区内采用隔
37、爆型防爆电气设备,标记dIIBT4。加油站内爆炸危险区域以外的站房、罩棚等建筑物内照明灯具选用非防爆型,但罩棚下的灯具选用防护等级不低于IP44级的节能型照明灯具。4.3.4、防雷、防静电及过电压保护措施:防雷及过电压保护措施:1)、加油站内的站房和罩棚等建筑物做避雷带保护。罩棚采用沿屋顶四周设避雷带,接地电阻R10。2)、储油罐罐壁厚度大于4mm,呼吸阀装有阻火器时,罐体直接接地,接地电阻R10。油罐组进行防雷接地,且接地点不少于两处。埋地油罐与露出地面的工艺管道相互做电气连接并接地。3)、低压电力电缆进户端其外铠皮及零线与重复接地装置相联,接地装置的接地电阻R4。低压屏(柜、箱)外壳、电机
38、外壳及电气设备正常不带电的金属外壳均做好保护接“零”。4)、防爆场所的金属管线、配线钢管、金属门窗等均需可靠接地;建筑物内钢筋连接成闭合回路,并可靠接地,防止雷电感应过电压。5)、保护措施:配电系统于总箱处加电涌保护器。防静电地上敷设和油品管道设的油口管线始末端设防静电和防感应雷的联合接地装置,接地电阻不大于30。在爆炸危险区域内油品管道上的法兰两端等连接处用金属线跨接。防静电接地装置的接地电阻不应大于100。防静电接地:进出工艺管线,场区工艺管线转弯、分支处及直线段每隔100m均做好防静电接地,防静电接地的接地电阻R100。接地极采用505 l=2500镀锌角钢垂直敷设,极顶埋深室外地坪下1
39、.2m,相邻接地极间距5m。接地干线采用-404镀锌扁钢,支线采用-254镀锌扁钢,水平埋深室外地坪下1.2m。4.4、危险性较大的生产过程中,发生事故和急性中毒的疏散方式和应急措施4.4.1事故发生后应采取的处理措施(1)根据工艺规程、操作规程的技术要求,确定采取的紧急处理措施;(2)根据应急措施及与本单位、设备生产厂家联系后获得的信息而采取的应急措施。4.4.2人员紧急疏散、撤离依据对可能发生事故场所、设施及周围情况的分析结果,确定采取的紧急处理措施;(1)事故现场人员清点,撤离的方式、方法;(2)非事故现场人员紧急疏散的方式、方法;(3)抢救人员在撤离前、撤离后的报告;(4)周边区域的单
40、位、社区人员疏散的方式、方法。4.4.3 危险区的隔离 依据可能发生的事故类别、危害程度级别,确定以下内容:(1)危险区的设定;(2)事故现场隔离区的规定方式、方法;(3)事故现场隔离方法;(4)事故现场周边区域的道路隔离或交通疏导办法。4.4.4检测、抢救、救援及控制措施依据有关国家标准和现有资源的评估结果,确定以下内容:(1)检测的方式、方法及检测人员的防护、监护措施;(2)抢险、抢救方式、方法及人员的防护、监护措施;(3)现场实时检测及异常情况抢险人员的撤离条件、方法;(4)应急救援队伍的调度;(5)控制事故扩大的措施;(6)事故可能扩大后的应急措施。4.4.5受伤人员现场救护、救治和医
41、院救治依据事故分类、分级,附近疾病控制与医疗救治机构的设置的处理能力,制订具体可能操作性的处置方案,应包括以下内容:(1)接触人群检伤分类方案及执行人员;(2)依据检伤结果对患者进行分类现场紧急抢救方案;(3)接触者医学观察方案;(4)患者转运及转运中的救治方案;(5)患者治疗方案;(6)入院前和医院救治机构确定及处置方案;(7)信息、药物、器材储备信息。4.4.6现场保护及现场洗消事故现场的保护措施;明确事故现场洗消工作的负责人和专业队伍。4.4.7.应急救援保障内部保障依据现有资源的评估结果,确定以下内容:(1)确定应急队伍,包括抢修、现场救护、医疗、治安、消防、交通管理、通讯、供应、运输
42、、后勤等人员;(2)消防措施配置图、工艺流程图、现场平面布置图和周围地形图、气象资料、危险化学平安全技术说明书、互救信息等存放地点、保管人;(3)应急通信系统;(4)应急电源、照明;(5)应急救援装备、物资、药品等;(6)运输车辆的安全、消防设备、器材及人员防护装备;(7)保障制度目录:责任制;值班制度;培训制度;运输单位检查运输车辆实际运行制度(包括行驶时间、线路,停车地点等内容);应急救援装备、物资、药品等检查、维护制度(包括运输车辆的安全、消防设备、器材及人员防护装备检查、维护);演练制度。外部援救依据对外部应急援救能力的分析结果,确定以下内容:(1)单位互助的方式;(2)请求政府协调应
43、急救援力量;(3)应急救援信息咨询;(4)专家信息。4.4.8预案分级响应条件依据危险化学品事故的类别、危害程度的级别和从业人员的评估结果,可能发生事故现场情况分析结果,设定预案的启动条件。4.4.9 事故应急救援终止程序1)确定事故应急救援工作结束。2)通知本单位相关部门、周边社区的人员事故危险已解除。4.5、针对特殊工作环境采取的防范措施,防范设备性能及检测检验设备(1)、设计中的主体工程及管线敷设,减少工程作业对周边住户的影响,防范周围居民受到噪音,粉尘等危害;(2)、生产区域内没有油气及污水排放,不会污染环境,防止工人受到腐蚀的危害;(3)、站外采用耐腐蚀管材,可有效控制因管线腐蚀泄露造成的环境污染;防止因管道腐蚀泄露等造成的火灾、爆炸等危害;(4)、站、场平面布置严格按照汽车加油加气站设计与施工规范GB50156-2002执行,满足防火、防爆要求,防范火灾、爆炸危害;(5)、管线、设备及建筑物设计按地震烈度VI度设防,满足抗震设防烈度要求,防范自然危害引发的其他伤害。(6)、如有利旧设备,对于利旧设备必须经相关部门检测合格后,方可利旧。4.5.1工艺过程中的防护措施1) 防火、防爆(1) 新建厂房依据建筑设计防火规范(GB50016-2006)考虑防火、防爆、人员疏散等问题。(2) 有油气散发的厂房均采取良好的
