工程竣工验交证书

工程名称：孤岛中一区NG3聚驱后井网神仙沟跨渠工程

建设单位：孤岛采油厂

施工单位：胜利油田金岛工程安装有限责任公司

胜利油田金岛工程安装有限责任公司

年 月 日

SH/T3503-J107A

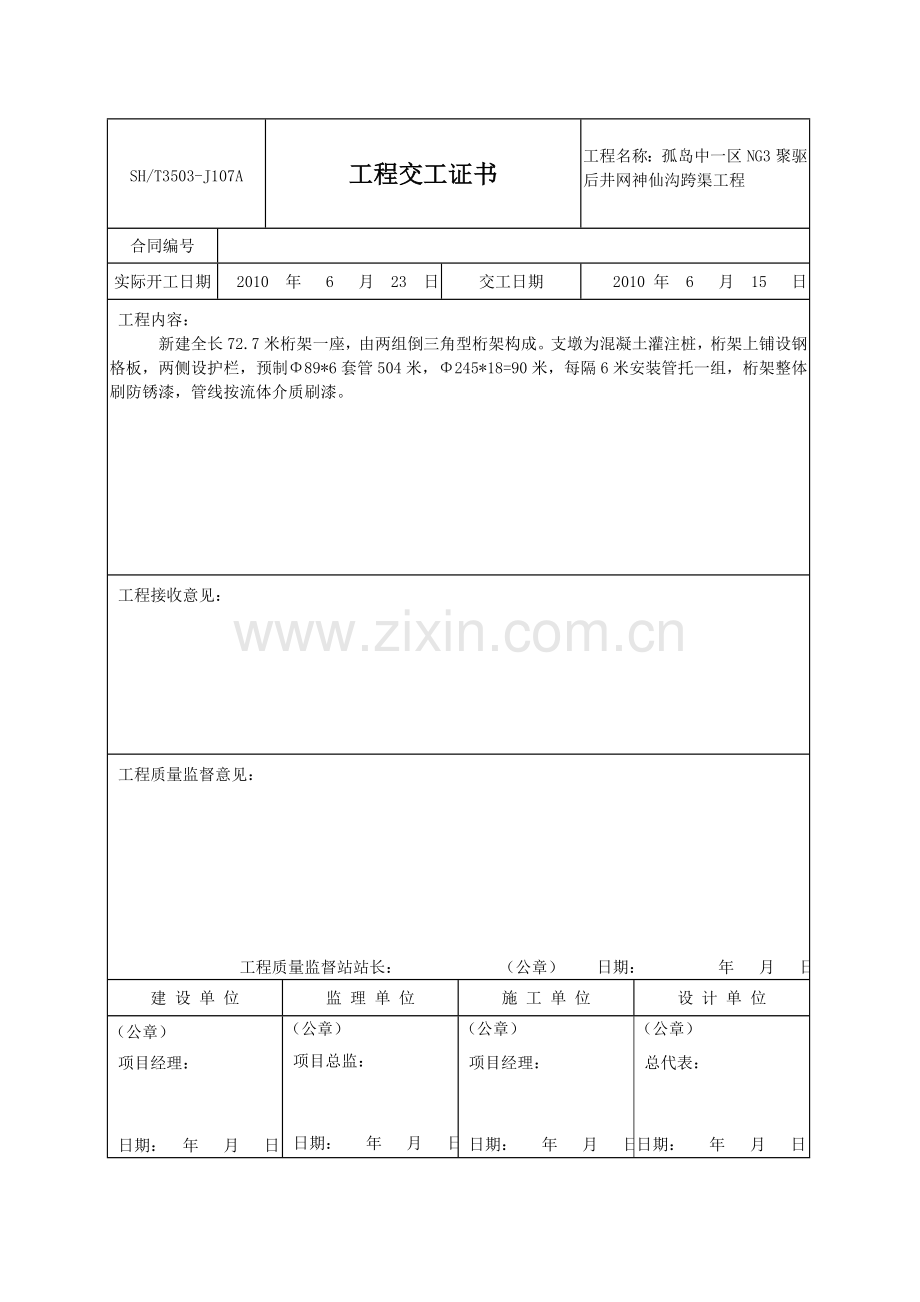

工程交工证书

工程名称：孤岛中一区NG3聚驱后井网神仙沟跨渠工程

合同编号

实际开工日期
2010 年 6 月 23 日
交工日期
2010 年 6 月 15 日
工程内容：
新建全长72.7米桁架一座，由两组倒三角型桁架构成。支墩为混凝土灌注桩，桁架上铺设钢格板，两侧设护栏，预制Φ89*6套管504米，Φ245*18=90米，每隔6米安装管托一组，桁架整体刷防锈漆，管线按流体介质刷漆。
工程接收意见：
工程质量监督意见：

工程质量监督站站长： （公章） 日期： 年 月 日
建 设 单 位
监 理 单 位
施 工 单 位
设 计 单 位
（公章）
项目经理：

日期： 年 月 日
（公章）
项目总监：

日期： 年 月 日
（公章）
项目经理：

日期： 年 月 日
（公章）
总代表：

日期： 年 月 日

工程竣工报验单　　　　　　
工程名程：孤岛中一区NG3聚驱后井网神仙沟跨渠工程

致：胜利监理公司
我方已按设计要求完成了孤岛中一区NG3聚驱后井网神仙沟跨渠工程，经自检合格，请予以检查和验收。
附件：竣工报告

承包单位（章）　　　　　　　
　　　　　　　　　　　　　　　　　项目经理　　　　　　　　
　　　　　　　　　　　　　　　　　　　日　　期　　　　　　　　
审查意见：

　　　　　　　　　　　　　　　项目监理机构　　　　　　　　
　　　　　　　　　　　　　　　总监理工程师　　　　　　　　
　　　　　　　　　　　　　　　　　　　日　　期　　　　　　　　
YQ-1-16
竣 工 报 告
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
工程造价
60万
工程地址
孤岛
工程类别
新建
建设单位
孤岛采油厂
设计单位
胜利油田勘察设计研究院
监理单位
胜利监理公司
施工单位
胜利油田金岛工程安装公司
合同工期
天
开工日期
2010.6.20
竣工日期

竣
工
条件具备情况
我方已按设计要求完成孤岛中一区NG3聚驱后井网神仙沟跨渠
工程，经自检合格，请予以检查和验收。
检
查
、
评
定

遗
留
内
容

施 工 单 位
监 理 单 位
建 设 单 位
项目经理：

（签章）

年 月 日
总监理工程师：

（签章）

年 月 日
项目负责人：

（签章）

年 月 日

施工现场质量管理检查记录
　　　　　　　　　　　　　　　　　　　　　开工日期： 年 月 日
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
开工报告

建设单位
孤岛采油厂
项目负责人

设计单位
胜利油田胜利勘察设计研究院
项目负责人

监理单位
胜利监理公司
总监理工程师

施工单位
胜利油田金岛工程安装有限责任公司
项目经理

项目技术负责人

序号
项　目
检查情况
1
质量管
理体系
质量责任制
岗位责任制、设计交底会制度、技术交底会制度、挂牌制度等已建立落实
组织机构
确定工程项目的项目经理、技术负责人、施工管理负责人和质量检查人员
质量目标
目标明确，单位工程合格率100%
质量检验计划
制定了质量检验计划，并经技术负责人审核，项目经理审批
2
有要求的专业工种人员持证上岗情况
焊工、无损检测人员、管工的资格证书或上岗操作证书齐全
3
施工图（会）审查情况
施工图设计文件已经孤岛采油厂基建办组织（会）审查，胜利油田胜利勘察设计研究院进行了设计交底，孤岛采油厂已确认
4
施工组织设计、施工方案及审批
施工组织设计、主要施工方案已编制，审查审批手续齐全
5
施工技术标准配备情况
国家标准 5 项，行业标准 7 项，满足工程建设需要
6
计量器具的检定与校准
计量器具已检定或校准，并在有效期内
7
现场的材料、设备存放与管理
按材料、设备性能要求制定了管理措施、制定，其存放符合施工组织设计平面图的要求
8
综合施工质量水平评定考核制度
施工质量水平评定考核已建立、健全，考核制度落实（见标注）
检查结论：

通过上述项目的检查，胜利油田金岛工程安装有限责任公司项目经理部质量管理体系建立健全，质量责任措施得力，管理制度明确到位，主要专业工种人员资格和上岗证书齐全，施工图审查已完成，施工组织设计、主要施工方案逐级审批，施工技术标准配备满足工程建设需要，计量器具的检定、校准符合规定，现场的材料、设备存放与管理符合要求，综合施工质量技术水平评定考核制度已建立落实

总监理工程师
（建设单位项目负责人）　　　　 　 年　 月 日
注：“施工技术标准施工的其他行为”主要指：
（1） 未建立或认真执行班组自检、互检、交接检制度的；
（2） 按标准规定应当进行检查而未进行检查或检查不合格按合格使用的；
（3） 未及时进行分项工程评定、检验评定不真实的，质量保证资料整理不及时、真实、完整的；

孤岛中一区NG3聚驱后井网神仙沟跨渠工程单位（子单位）工程质量控制资料核查记录
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
施工单位
胜利油田金岛工程安装有限责任公司
序号
项目
资料名称
份数
核查意见
核查人
1
通用
图纸会审记录
1
符合要求
×××
2
施工技术交底记录
4
符合要求
×××
3
设计变更文件
3
符合要求
×××
4
工程联络单
3
符合要求
×××
8
单位（子单位）工程质量交工验收申请报告（*）
1
符合要求
×××
9
单位（子单位）工程质量验收记录（*）
1
符合要求
×××
10
设备基础
水泥出厂质量证明文件和试验报告
10
符合要求
×××
11
砖出厂质量证明文件和试验报告
2
符合要求
×××
12
钢筋质量证明文件和试验报告
22
符合要求
×××
13
防腐材料出厂质量证明文件和试验报告
2
符合要求
×××
14
混凝土试块试验报告
5
符合要求
×××
15
砂浆试块试验报告
2
符合要求
×××
16
砂、石子或轻骨料试验报告
4
符合要求
×××
17
混凝土、砂浆、马蹄脂配合比设计报告
5
符合要求
×××
18
土壤、回填土分层试验报告
2
符合要求
×××
19
打（试）桩记录
1
符合要求
×××
20
检验批、分项、分部工程质量验收记录
29
符合要求
×××
30
钢结构
材料和附件出厂质量合格证或检验报告
23
符合要求
×××
31
焊接工艺评定被告
1
符合要求
×××
32
焊缝射线检测报告
5
符合要求
×××
33
焊缝超声波检查报告
1
符合要求
×××
34
焊缝磁粉检测报告
5
符合要求
×××
35
焊缝渗透检测报告
12
符合要求
×××
36
隐蔽工程检查记录
2
符合要求
×××
37
钢结构安装记录
3
符合要求
×××
38
涂装施工记录
1
符合要求
×××
40
检验批、分项、分部工程质量验收记录
12
符合要求
×××
结论：

共 项，经审查符合要求 项

施工单位项目经理：
年　 月 日

总监理工程师：
（建设单位项目负责人）： 年　 月 日

　孤岛中一区NG3聚驱后井网神仙沟跨渠工程　单位（子单位）工程
质量交工验收申请报告
孤岛采油厂项目经理部：（建设单位名称）
下列单位（子单位）工程已完工，预试运合格。根据国家和行业工程施工质量验收规范的规定，下列单位（子单位）工程质量检查评定合格，质量控制资料符合要求。特申请下列单位（子单位）工程质量交工验收。　　　
序号
单位工程名称及编号
自评结果
备注
1
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
合格

施工单位

单位盖章

单位（项目）负责人：
　　　　　　　　　 年　 月 日
监理单位意见

单位盖章

总监理工程师：
　　　　　　　　　 年　 月 日
建设单位意见

单位盖章

单位（项目）负责人：
　　　　　　　　　 年　 月 日

孤岛中一区NG3聚驱后井网神仙沟跨渠工程单位（子单位）工程质量验收记录
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
分部工程数
2
施工单位
胜利油田金岛工程安装有限责任公司
技术负责人
刘玉鑫
开工日期
年 月 日
项目经理部

项目技术负责人

交工日期
年 月 日
序号
项　　目
验收记录
验收结论
1
分部工程名称
共　　2　分部，经查　2　分部

符合标准及设计要求　 2　分部
同意施工单位评定结果，验收合格
2
质量控制资料
共 项，经审查符合要求　 项，

经核定符合规范要求　　　项
共 项，经核查符合规范要求 项
3
预试运情况
合格
合格
验
收
单
位
施工单位
设计单位
监理单位
建设单位
工程质量监督机构
单位盖章：

单位（项目）负责人：

　　年　月　日
单位盖章：

单位（项目）负责人：

　　年　月　日
单位盖章：

总监理工程师：

　　年　月　日
单位盖章：

单位（项目）负责人：

　年　月　日
单位盖章：

单位（项目）负责人：

　　年　月　日
注：大型项目设计单位必须参加单位（子单位）工程质量验收，中小型项目设计单位可不参加单位（子单位工程质量验收）

土建工程分部（子分部）工程质量验收记录　　　
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
分项工程数
4
施工单位
胜利油田金岛工程安装有限责任公司
技术部门负责人
刘玉鑫
质量部门负责人
张德勇
分包单位

分包单位
负责人

分包单位技术
负责人

序号
分项工程名称
检验批数
施工单位检查评定结果
验收意见
1
基桩工程
1
评定合格
验收合格
2
墩台工程
1
评定合格
3
钢筋工程
1
评定合格
4
预埋件
1
评定合格

质量控制资料
经审查共4项 份符合要求
经核查4项 份符合规范要求
验

收

单

位
分包单位
项目经理：　　　 　 年　 月 日
施工单位
项目经理：　　　 　 年　 月 日
勘察单位
项目经理：　　　 　 年　 月 日
设计单位
项目经理：　　　 　 年　 月 日
监理（建设）单位

总监理工程师：　
（建设单位项目技术负责人）
　　　　　　　　　　 　 年　 月 日

基桩分项工程质量验收记录　　　
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
检验批数
1
施工单位
金岛工程安装公司
项目经理
刘玉鑫
专业技术负责人
安旭东
序号
检验批编号
施工单位检查评定结果
监理（建设）单位验收结论
1
混凝土灌注桩 编号01
评定合格

2
以下空白

3

4

5

6

7

8

9

10

11

施工
单位
检查
评定
结果
评定合格

项目技术负责人：
　　　　　　　　　　　　　　　　　 年　 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目代表）　　　　　　　　 　 年　 月 日

混凝土灌注桩检验批质量验收记录表
（SY4207－2007）
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠
分项工程名称
混凝土灌注桩
验收部位
混凝土灌注桩
施工单位
金岛工程安装公司
专业负责人
安旭东
项目经理
刘玉鑫
施工执行标准名称及编号
SY4207-2007
检验批编号
01
质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控
项目
1
混凝土灌注桩所用材料的品种、规格、性能等应符合现行国家产品标准和设计要求
符合产品标准及设计要求

2
混凝土强度等级应符合设计要求
符合设计要求
3
钢筋骨架配筋和定位应符合设计要求
符合设计要求
4
清孔及孔底标高应符合设计要求
符合设计要求
5
灌注桩施工完毕后应对单桩承载力进行检测及桩体质量进行检查
符合要求
项目
允许偏差，mm
实测偏差或实测值
6
孔径
≥d
3100
6100
6100
6100
6100
6100

7
孔深
摩擦桩
≥设计值

端承桩
≥50+设计值
12550
12550
6100
6100
6100
6100

一般
项目
项目
允许偏差，mm
实测偏差或实测值

1
孔的中心位置mm
群桩
≤100

单排桩
≤50
30
25
30
20
30
25

2
倾斜度
直桩
＜1/100
√
√
√
√
√
√

斜桩
＜±2.5%设计倾斜度

3
孔内沉淀土的厚度，mm
摩擦桩
≤0.4d～0.6d

端承桩
≤设计规定值
√
√
√
√
√
√

4
清孔后砂浆指标
相对密度
1.05～1.2
1.1
1.1
1.08
1.12
1.15
1.11

粘度、含砂率
17s～20s，＜4%
√
√
√
√
√
√

施工单位检查评定结果

项目专业质量检查员： 经检查主控项目符合设计要求，一般项目合格，评定合格 　　　　　

质检员：
年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日
注：d为设计桩直径。

墩台分项工程质量验收记录　　　
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
检验批数
1
施工单位
金岛工程安装有限责任公司
项目经理
刘玉鑫
专业技术负责人
安旭东
序号
检验批编号
施工单位检查评定结果
监理（建设）单位验收结论
1
混凝土墩台 编号02
评定合格

2
以下空白

3

4

5

6

7

8

9

10

11

施工
单位
检查
评定
结果
评定合格

项目技术负责人：
　　　　　　　　　　　　　　　　　 年　 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目代表）　　　　　　　　 　 年　 月 日

混凝土墩台检验批质量验收记录表
（SY4207－2007）
表7.46
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠
分项工程名称
混凝土墩台施工
验收部位
混凝土墩台
施工单位
金岛工程安装公司
专业负责人
安旭东
项目经理
刘玉鑫
施工执行标准名称及编号
SY4207-2007
检验批编号
02
质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控
项目
1
墩台所用材料的品种、规格、性能等应符合现行国家产品标准和设计要求
符合产品标准和设计要求

2
混凝土强度等级应符合设计要求
符合设计要求
项目
允许偏差，mm
实测偏差或实测值
1
断面尺寸
承台
±20
10
15
13

墩台身
±15

墩台帽
±10

2
垂直或斜坡
墩台身
0.2%H

3
顶面标高
承台
±15
8
11
10

墩台
±10

4
轴线偏移
承台
15
10
8
6

墩台身
10

墩台帽
10

5
预埋件位置
5
3
4

6
跨径（度）
中小型
±30
20
23

大型
±L0/3000

一般
项目
1
墩台裂缝宽度应小于设计要求与规范规定
符合要求

2
蜂窝、麻面不应超过同侧面积的1%
符合要求
3
承台、墩帽无掉边、掉角及蜂窝麻面
符合要求
4
表面平整密实
符合要求
施工单位检查评定结果

经检查主控项目符合设计要求，一般项目合格，评定合格 　　　　　

质检员：
年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日
注：H为结构高度，L0为设计单跨长度。

钢筋分项工程质量验收记录　　　
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
检验批数
1
施工单位
金岛工程安装有限责任公司
项目经理
刘玉鑫
专业技术负责人
安旭东
序号
检验批编号
施工单位检查评定结果
监理（建设）单位验收结论
1
钢筋 编号03
评定合格

2
以下空白

3

4

5

6

7

8

9

10

11

施工
单位
检查
评定
结果
评定合格

项目技术负责人：
　　　　　　　　　　　　　　　　　 年　 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目代表）　　　　　　　　 　 年　 月 日

钢筋工程检验批质量验收记录表
（SY4207－2007）
表7.49
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
分项工程名称
钢筋
验收部位

施工单位
金岛工程安装公司
专业负责人
安旭东
项目经理
刘玉鑫
施工执行标准名称及编号
SY4207－2007
检验批编号
03
质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控
项目
1
钢筋、焊条材料的品种、规格、性能等应符合现行国家产品标准和设计要求
符合国家产品标准和设计要求

2
钢筋的位置应符合设计要求
符合设计要求
3
钢筋的搭接长度以及弯钩的设置应符合设计要求
符合设计要求
一般
项目
项目
允许偏差
mm
实测偏差或实测值

1
受力钢筋的排距
±5

2
同排受力钢筋的间距
±20

3
箍筋、横向水平钢筋、螺旋筋间距
—20～0

4
混凝土保护层厚度
柱、梁
±5

基础、墩台
±10

施工单位检查评定结果
经检查主控项目符合设计文件要求，一般项目合格，评定合格。

项目专业质量检查员： 　　　　　 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

预埋件分项工程质量验收记录　　　
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
检验批数
1
施工单位
金岛工程安装有限责任公司
项目经理
刘玉鑫
专业技术负责人
安旭东
序号
检验批编号
施工单位检查评定结果
监理（建设）单位验收结论
1
预埋件 编号04
评定合格

2
以下空白

3

4

5

6

7

8

9

10

11

施工
单位
检查
评定
结果
评定合格

项目技术负责人：
　　　　　　　　　　　　　　　　　 年　 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目代表）　　　　　　　　 　 年　 月 日

预埋件检验批质量验收记录表
（SY4207－2007）
表7.50
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
分项工程名称
预埋件
验收部位

施工单位
金岛工程安装公司
专业负责人
安旭东
项目经理
刘玉鑫
施工执行标准名称及编号
SY4207－2007
检验批编号
04
质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控
项目
1
预埋件材料的品种、规格、性能等应符合现行国家产品标准和设计要求
符合国家产品标准和设计要求

2
预埋件的埋设位置应符合设计要求
符合设计要求
3
预埋件的锚筋长度或锚固螺栓长度应符合设计要求
符合设计要求
一般
项目
项目
允许偏差
mm
实测偏差或实测值

1
预埋件的中心位置
±10

2
预埋件的锚筋长度或锚固螺栓长度
±20

3
预埋件的标高
±5

施工单位检查评定结果

经检查主控项目符合设计文件要求，一般项目合格，评定合格

项目专业质量检查员： 　　　　　 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

钢结构工程分部（子分部）工程质量验收记录　　　
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
分项工程数
3
施工单位
胜利油田金岛工程安装有限责任公司
技术部门负责人
刘玉鑫
质量部门负责人
张德勇
分包单位

分包单位
负责人

分包单位技术
负责人

序号
分项工程名称
检验批数
施工单位检查评定结果
验收意见
1
钢桁架制作
1
评定合格
验收合格
2
桥面结构安装
1
评定合格
3
钢结构防腐
1
评定合格

质量控制资料
经审查共3项 份符合要求
经核查3项 份符合规范要求
验

收

单

位
分包单位
项目经理：　　　 　 年　 月 日
施工单位
项目经理：　　　 　 年　 月 日
勘察单位
项目经理：　　　 　 年　 月 日
设计单位
项目经理：　　　 　 年　 月 日
监理（建设）单位

总监理工程师：　
（建设单位项目技术负责人）
　　　　　　　　　　 　 年　 月 日

钢桁架制作分项工程质量验收记录　　　
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
检验批数
1
施工单位
金岛工程安装有限责任公司
项目经理
刘玉鑫
专业技术负责人
安旭东
序号
检验批编号
施工单位检查评定结果
监理（建设）单位验收结论
1
钢桁架制作 编号05
评定合格

2
以下空白

3

4

5

6

7

8

9

10

11

施工
单位
检查
评定
结果
评定合格

项目技术负责人：
　　　　　　　　　　　　　　　　　 年　 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目代表）　　　　　　　　 　 年　 月 日

桁架制作检验批质量验收记录表
（SY4207－2007）
表7.61
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠
分项工程名称
桁架制作
验收部位
桁架
施工单位
金岛工程安装公司
专业负责人
安旭东
项目经理
刘玉鑫
施工执行标准名称及编号
SY4207-2007
检验批编号
05
质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控
项目
1
桁架制作所用的钢材、焊接材料、紧固件等主要材料及成品应按GB50205的相关规定进行进场验收和检验
符合要求

2
桁架结构尺寸、构件规格、焊缝尺寸应符合设计要求
符合设计要求
3
一级、二级焊缝质量等级、缺陷分级应符合GB50205的相关规定
符合要求
4
焊缝表面不应有裂纹、焊瘤等缺陷。一级、二级焊缝不应有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不应有咬边、未焊满、根部收缩等缺陷
符合要求
项目
允许偏差，mm
实测偏差或实测值
5
桁架跨度
L≤24
＋3，－7

L＞24
＋5，－10
3
-5

6
桁架跨中高度
±10
5
8

7
桁架跨中拱度
设计要求起拱
±L/5000

设计未要求起拱
＋10，－5
7
5

8
桁架构件轴线交点错位
±3.0
2
1
1
-2
2
1
2
2
1.5
1
一般
项目
1
焊缝感观应达到：外形均匀、成型较好，焊渣和飞溅物基本清除干净
√
√
√
√
√
√
√
√
√
√

2
设计要求顶紧的节点，其顶紧接触面应有75%以上的面积紧贴
√
√
√
√
√
√
√
√
√
√
施工单位检查评定结果
经检查主控项目符合设计文件要求，一般项目合格，评定合格

项目专业质量检查员： 　　　　　 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日
注：L为桁架的跨度。

桥面结构安装分项工程质量验收记录　　　
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
检验批数
1
施工单位
金岛工程安装有限责任公司
项目经理
刘玉鑫
专业技术负责人
安旭东
序号
检验批编号
施工单位检查评定结果
监理（建设）单位验收结论
1
桥面结构安装 编号06
评定合格

2
以下空白

3

4

5

6

7

8

9

10

11

施工
单位
检查
评定
结果
评定合格

项目技术负责人：
　　　　　　　　　　　　　　　　　 年　 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目代表）　　　　　　　　 　 年　 月 日

桥面结构安装检验批质量验收记录表
（SY4207－2007）
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠
分项工程名称
桁架安装
验收部位
桁架
施工单位
金岛工程安装公司
专业负
责人
安旭东
项目经理
刘玉鑫
施工执行标准名称及编号
SY4207-2007
检验批编号
06
质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控
项目
1
桁架安装的地脚螺栓规格及其紧固等应符合设计要求
符合设计要求

2
桥面结构安装焊缝的质量等级及检验标准应符合设计要求
符合设计要求
项目
允许偏差，mm
实测偏差或实测值
3
支承面
标高
±3.0
2
1
2

水平度
L/1000

4
地脚螺栓（锚栓）中心偏移
5.0
3
2
4
3
4
2
3
3
4
4
5
预留螺栓孔中心偏移
10.0

6
地理螺栓（锚栓）露出长度
＋30.0
20
19
20
12
20
19
20
22
21
20
7
地理螺栓（锚栓）螺纹长度
＋30.0
12
17
29
28
25
16
18
20
19
16
8
桁架定位轴线
±10.0
8
6

9
桁架跨中垂直度
h/250且≤15.0
5
6

10
桁架侧向弯曲矢高
L≤30m
L/1000且≤10.0

11
30m＜L≤60m
L/1000且≤30.0
15
18

12
L＞60m
L/1000且≤50.0

一般
项目
1
桥面底与其支承面要紧贴平稳，其顶紧接触面不应少于70%，且边缘最大间隙不应大于0.8mm
符合要求

2
爬梯、栏杆、走道板安装应牢固，线条顺直，不应歪斜、扭曲
符合要求
3
桥面结构的表面应干净，主要表面不应有疤痕、油污、泥砂等污垢
符合要求
项目
允许偏差，mm
符合要求
4
支座底板四角相对高差
2.0
1.5
1
1.6
1.3
1
1.2
1.3
1.4
1.2
1.3
5
支座底板预留螺栓孔中心偏移
±1.5
1
1.2
1
0.5
1
1.2
0.5
0.8
1.3
1.1
6
防护栏杆
高度
±15.0

立柱间距
±15.0

施工单位检查评定结果
经检查主控项目符合设计文件要求，一般项目合格，评定合格

项目专业质量检查员： 　　　　　 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日
注1：h为桁架的高度；注2：L为桁架的跨度。

钢结构防腐分项工程质量验收记录　　　
工程名称
孤岛中一区NG3聚驱后井网神仙沟跨渠工程
检验批数
1
施工单位
金岛工程安装有限责任公司
项目经理
刘玉鑫
专业技术负责人
安旭东
序号
检验批编号
施工单位检查评定结果
监理（建设）单位验收结论
1
钢结构防腐 编号07
评定合格

2
以下空白

3

4

5

6

7

8

9

10

11

施工
单位
检查
评定
结果
评定合格

项目技术负责人：
　　　　　　　　　　　　　　　　　 年
