安家咀村食用菌温室基地调蓄池工程初步设计报告.doc

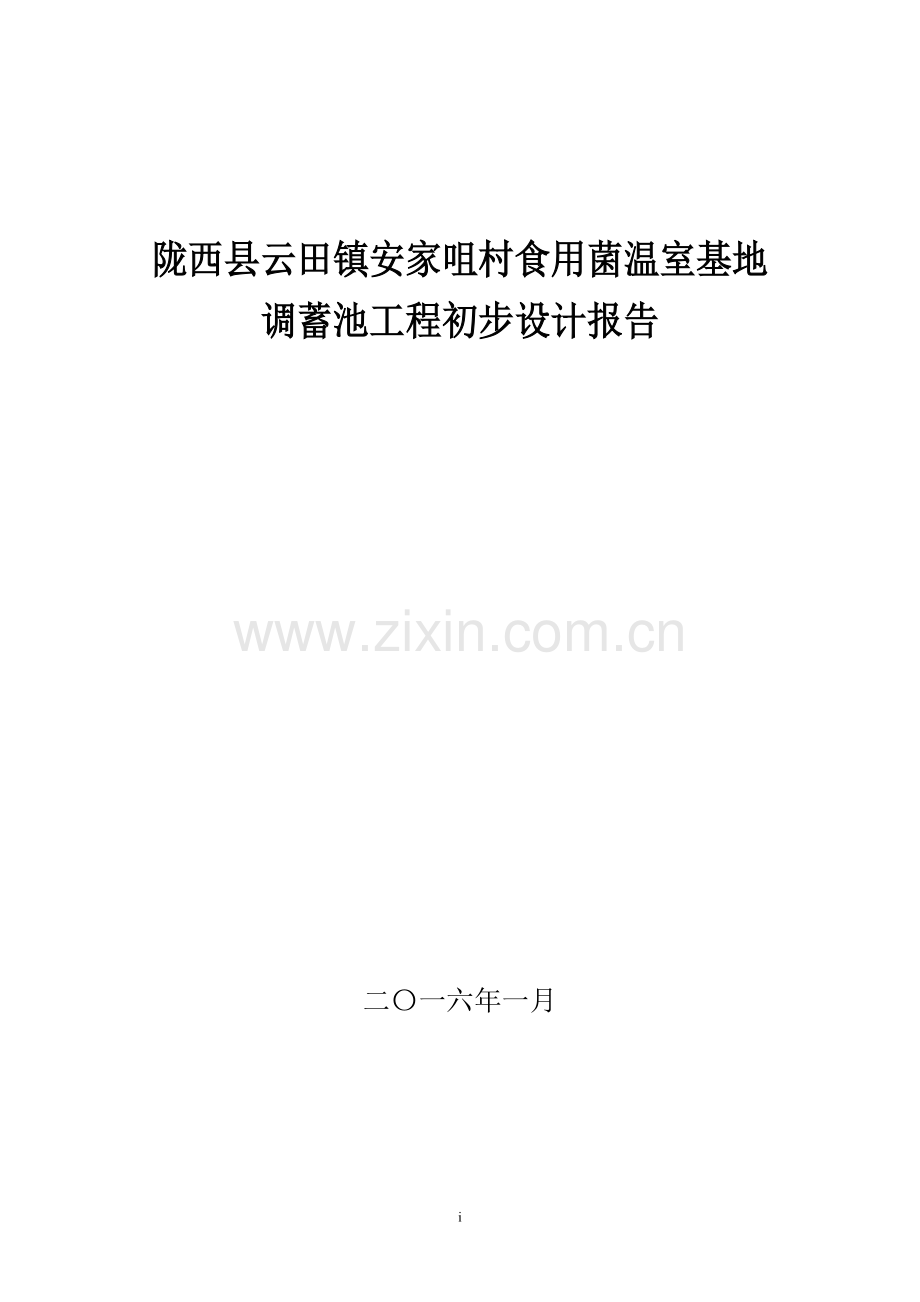

陇西县云田镇安家咀村食用菌温室基地
调蓄池工程初步设计报告

二〇一六年一月

31

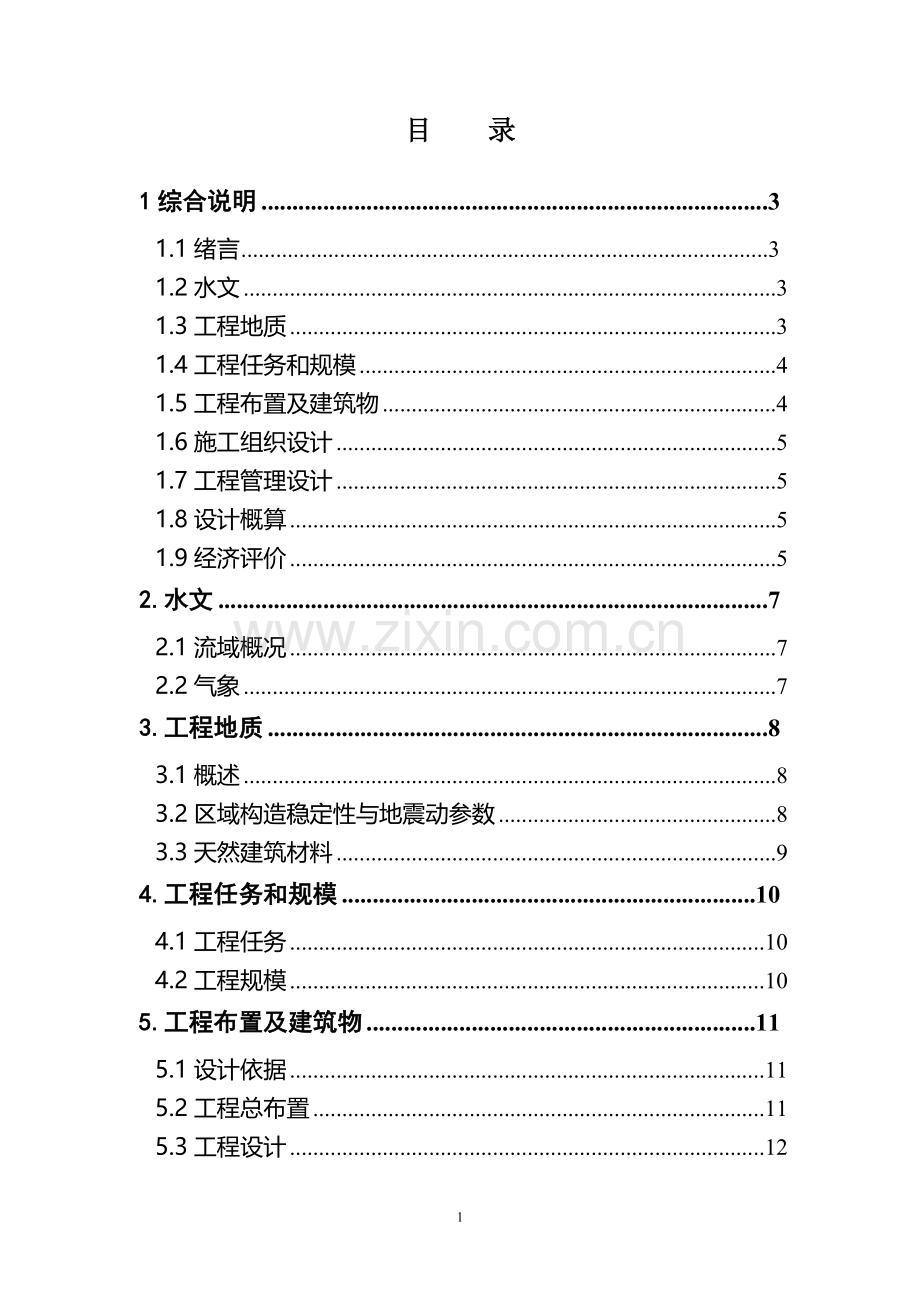

目 录

1综合说明 3
1.1绪言 3
1.2水文 3
1.3工程地质 3
1.4工程任务和规模 4
1.5工程布置及建筑物 4
1.6施工组织设计 5
1.7工程管理设计 5
1.8设计概算 5
1.9经济评价 5
2.水文 7
2.1流域概况 7
2.2气象 7
3.工程地质 8
3.1概述 8
3.2区域构造稳定性与地震动参数 8
3.3天然建筑材料 9
4.工程任务和规模 10
4.1工程任务 10
4.2工程规模 10
5.工程布置及建筑物 11
5.1设计依据 11
5.2工程总布置 11
5.3工程设计 12
6.施工组织设计 13
6.1施工条件 13
6.2天然建筑材料 13
6.3主体工程施工 13
6.4施工进度计划 15
7工程管理设计 16
7.1项目建设管理 16
7.2工程运行管理 17
8.设计估算 19
8.1概述 19
8.2编制原则及内容 19
8.3设计概算成果 22
9经济评价 30

1综合说明
1.1绪言
陇西县云田镇安家咀村食用菌调蓄池工程位于陇西县云田镇安家咀村，工程的兴建主要解决甘肃祥瑞现代农业科技有限公司香菇工厂化栽培示范园区的用水需求，拟在香菇工厂化栽培示范园内建设500m3蓄水池一座，以解决示范园内水资源缺乏、引洮供水不足等问题，确保示范园内的正常生产和需水供应，蓄水主要用于锅炉灭菌、车间拌料、大棚生产等。该工程拟在示范园区穿过的引洮三干渠取水，修建分水闸1座，500m3蓄水池一座。
该工程的实施将彻底解决示范园区的用水量，为我县食用菌产业助推精准扶贫工作起到极大推动作用，也对引洮灌区发展高效节水灌溉项目起到示范带动作用。
1.2水文
本工程区地处西秦岭末端向北部黄土高原过渡区，为温带大陆性季风气候，四季分明，日照充足，气候温和，降水量差异大，为农牧气候过渡地带，宜农宜牧，以农业为主。
依据陇西气象站实测资料，工程区多年平均气温8ºC，极端最高气温35.8ºC，极端最低气温-23.4ºC；多年平均降水量423.7mm，以6-9月降水最多(多暴雨)，降水量278.8mm，占全年降水量的65.8%；年蒸发量1518.8mm（20cm蒸发皿），年日照时数2201.5h，平均风速1.4m/s；最大冻土深度98cm。
1.3工程地质
工程位于陇西北山南麓的大咸河河谷地貌区、大咸河为渭河上游北侧一条主要支流，可见发育有四级阶地。整个河谷地貌中以Ⅱ级阶地最为发育，阶面相对开阔平坦，发育完整，阶面宽0.5-1.2Km。也是村民较集中居住区，工程所在地就位于Ⅱ级阶地上。
根据《中国地震动参数区划图》1/400万（50年超概率10%）（GB18306—2001），本工程区地震动峰值加速度为0.20g。地震反映谱特征周期为0.45s，地震烈度为Ⅶ度，工程应按Ⅷ度设防。
1.4工程任务和规模
该工程位于陇西县云田镇安家咀村，主要解决甘肃祥瑞现代农业科技有限公司在该地实施的香菇工厂化栽培及生态循环示范园区的用水需求。工程水源利用从示范园区穿过的引洮三干渠取水，工程任务是建设分水闸1座、500m3蓄水池1座。
根据 《水利水电工程等级及洪水标准》SL252-2000的规定，以及《灌溉与排水工程设计规范》（GB50288-99）,本工程划分为Ⅴ等小（2）型工程,所属主要建筑物、次要建筑物级别为Ⅴ级。
1.5工程布置及建筑物
工程所在地甘肃祥瑞现代农业科技有限公司香菇工厂化栽培及生态循环示范园区位于陇西县云田镇安家咀村，引洮三干渠从示范园区中间穿过，工程在引洮三干渠新修分水闸1座，直接自流引水到500m3蓄水池，蓄水主要用于锅炉灭菌、车间拌料、大棚生产等。
1.6施工组织设计
工程所在区道路极为方便，项目区较为集中，场地平整，示范园区有库房及办公场所可以租用。工程所需钢材、水泥可从陇西县城购购进运至工地，所需建筑物粗细骨料，从附近的大咸河砂石料场采购。项目区内供水、供电、通迅条件十分方便。蓄水池施工由专业化程度较高的施工队伍进行施工，工程所需材料的采购、运输、加工均应按照相应的工程部位施工管理规范进行。
1.7工程管理设计
项目法人为陇西县云田镇人民政府，负责组织项目的实施，县水务局抽调技术人员，做好工程建设的技术指导和服务，甘肃祥瑞现代农业科技有限公司负责对工程的统一管理和日常维护。
1.8设计概算
依据甘肃省水利厅、甘肃省发展和改革委员会颁布甘水规计发关于颁布《甘肃省水利水电工程概（估）算编制规定》和《甘肃省水利水电建筑工程预算定额》的通知（甘水规计发〔2013〕1号）编制投资概算。
本工程总概算投资28.08万元。其中：建筑工程投资24.71万元，占总投资的88.0 %；金属设备及安装工程投资0.21万元，占总投资的0.7%；施工临时工程投资1.96万元，占总投资的7.0%，独立费用投资1.20万元，占总投资的4.3%；
1.9经济评价
项目建成后，可保证甘肃祥瑞现代农业科技有限公司香菇工厂化栽培示范园区的用水需求，解决示范园内水资源缺乏、引洮供水不足等问题，确保示范园内的正常生产和需水供应。工程的实施将彻底解决示范园区的用水量，为我县食用菌产业助推精准扶贫工作起到极大推动作用，也对引洮灌区发展高效节水灌溉项目起到示范带动作用。经济效益显著、社会效益显著。

2.水文
2.1流域概况
本工程区地处西秦岭末端向北部黄土高原过渡区，为温带大陆性季风气候，四季分明，日照充足，气候温和，降水量差异大，为农牧气候过渡地带，宜农宜牧，以农业为主。项目区距陇西县城约15公里，位于东经104°30′—104°42′之间，北纬35°3′—35°13′之间。地形呈南北走向，南北长30km，东西宽5.5km，北高南低，地貌为黄土丘陵沟壑地区。
2.2气象
依据陇西气象站实测资料，工程区多年平均气温8ºC，极端最高气温35.8ºC，极端最低气温-23.4ºC；多年平均降水量423.7mm，以6-9月降水最多(多暴雨)，降水量278.8mm，占全年降水量的65.8%；年蒸发量1518.8mm（20cm蒸发皿），年日照时数2201.5h，平均风速1.4m/s；最大冻土深度98cm。
3.工程地质
3.1概述
工程位于陇西北山南麓的大咸河河谷地貌区、大咸河为渭河上游北侧一条主要支流，可见发育有四级阶地。整个河谷地貌中以Ⅱ级阶地最为发育，阶面相对开阔平坦，发育完整，阶面宽0.5-1.2Km。也是村民较集中居住区，工程所在地位于Ⅱ级阶地上。
3.2区域构造稳定性与地震动参数
工程区出露的地层有：上第三系（N）及第四系。
（1） 上第三系（N）：遍布于工作区大咸河沿岸，出露于沟谷及斜坡处。岩性为桔红色砂岩、泥岩、砂质泥岩。
（2）第四系（Q）：①风积黄土（eolQ）：分布在丘陵区的梁峁及斜坡上。岩性为浅黄色中粉质壤土，一般粉土占47－68.5%、粘土含量10-12.5%、砂含量占14-19%，具大孔隙，垂直节理发育，湿陷性强，易坍塌。黄土层厚度各地不一， 一般5－30ｍ，它复盖于所有老地层之上。②黄土状粉质壤土（al-plQ）：主要分布在大咸河河谷的另星Ⅲ级阶地上，上部为黄土状粉质壤土，中部为水平层理清淅的砂壤土，下部为砂砾石层，厚3m，该层总厚20-25m。③全新统（Q4）：以冲积、洪积为主，主要构成河谷Ⅰ、Ⅱ级阶地及漫滩的物质，Ⅱ级阶地冲洪积物总厚28-60m，上部26.5-55m厚的中粉质壤土，下部为砂卵砾石层，厚1.5-5.0m不等。Ⅰ级阶地冲积物上部为1-5m厚的砂壤土，下部为砂卵砾石层，厚度大于5.0m。其次有河（沟）床及漫滩堆积的砂砾石，厚度大于5.0m。少量沟岸坡、沟坡脚的洪积、坡洪积物，岩性为轻粉质壤土。
工程区地质构造为秦岭东西向褶皱带与祁吕贺山字型构造体系复合部位，受陇西系旋卷构造的叠加，地质构造复杂，断裂发育，构造线总体呈NW和NWW向展布，该构造线控制区内河谷发育。
根据《中国地震动参数区划图》1：400万（50年超概率10%）（GB18306—2001），本工程区地震动峰值加速度为0.20g。地震动反映谱特征周期为0.45s，相应的地震烈度为Ⅶ度。工程区区域构造稳定性较差。
3.3天然建筑材料
工程所需天然建筑材料主要是砼粗细骨料。砼粗骨料可在大咸河拉运，其储量可远远满足需要。其中5-60mm粒径的砾石可达78.7%，其成份以石灰岩、砂岩为主，针片状含量3.69%，软弱颗粒含量5.5%，含泥量0.37%，粒度模数7.0.储量质量可满足设计要求。砼细骨料大量砂子可在大咸河筛洗拉运，含砂率为68.5%—84.5%，砂为粗砂，堆积密度1.56-1.56g/cm3，空隙率35—36%，细度模数3.38—3.47，平均粒径0.51-0.57，含泥量8.4%，含泥量超标，需筛洗后使用，储量可满足设计要求。
4.工程任务和规模
4.1工程任务
该工程位于陇西县云田镇安家咀村，主要解决甘肃祥瑞现代农业科技有限公司在该地实施的香菇工厂化栽培及生态循环示范园区的用水需求。工程水源利用从示范园区穿过的引洮三干渠取水，工程任务是建设分水闸1座、500m3蓄水池1座。
4.2工程规模
根据 《水利水电工程等级及洪水标准》SL252-2000的规定，以及《灌溉与排水工程设计规范》（GB50288-99）,本工程划分为Ⅴ等小（2）型工程,所属主要建筑物、次要建筑物级别为Ⅴ级。
根据《1/400万中国地震动参数区划图》（50年超越概率10%）（GB18306－2001），工程区地震动峰值加速度采用0.20g，抗震设防烈度采用Ⅷ度。

5.工程布置及建筑物
5.1设计依据
（1）《水利水电工程初步设计报告编制规程》（SL619－2013）；
（2）《水利水电工程等级划分及洪水标准》（SL252－2000）；
（3）《灌溉与排水工程设计规范》（GB50288－99）；
（4）《水工混凝土结构设计规范》（SL/T191－2008）；
（5）《湿陷性黄土地区建筑规范》（BGJ25－90）；
（6）《泵站设计规范》（GB/T50265－97）；
（7）《水闸设计规范》（SL265－2001）；
（8）《建筑地基基础设计规范》（GB50007－2002）；
（9）《节水灌溉工程技术规范》（GB/T50363－2006）；
（10）《水利水电工程设计工程量计算规定》（SL328－2005）；
5.2工程总布置
本工程分为分水闸工程和蓄水池工程两部分。在引洮三干渠二标段12#倒虹吸进口（10+879.93）前200米Ⅱ型梯形明渠上新修分水闸1座，向分闸开口方向右分，安埋Φ500承插式自应力钢筋砼管12米自流进入500m3矩形蓄水池。
工程水源为引洮三干渠水源，三干渠在此段的设计流量是1.33m3/s，水量完全满足项目区用水量的需求，水质也符合灌溉水要求。
5.3工程设计
5.3.1分水闸设计
分向闸在引洮三干渠二标段12#倒虹吸进口（10+879.93）前200米Ⅱ型梯形明渠上修建，采用右分单向分水闸。此段三干渠Ⅱ型梯形明渠渠口宽3.725m，渠高1.25m。拟拆除7.5米梯形明渠，修建上下游连接段各2米，分水闸长度3.5米，闸孔尺寸(宽*高)0.5m*1.25m,预留挡水板门槽。安埋Φ500承插式自应力钢筋砼管12米自流进入500m3矩形蓄水池，砼管采用现浇C20砼挡土墙固定。分水闸基础采用原土翻夯1m和3：7灰土填筑，底板、闸墩分别采用现浇C20砼。结构尺寸祥见分水闸设计图。
5.3.2矩形蓄水池（500m3）设计
本项目蓄水池选择长方形钢筋混凝土结构，长16.9m，宽8.7 m，深4.43m,壁厚25cm，底板厚为25cm，顶板厚18cm，均为C25 现浇钢筋混凝土。地板下设10cm厚C15混凝土垫层,垫层下设30cm 厚水泥土，池内设3根300*300cm 的支柱及3面导流墙，顶板设4根 DN200的通风管，进水管均按本项目输水主管管径设置。结构尺寸详见500m3矩形蓄水池总布置图、顶板配筋图、底板配筋图及池壁及支柱配筋图。

6.施工组织设计
6.1施工条件
工程所在区道路极为方便，项目区较为集中，场地平整，示范园区有库房及办公场所可以租用。工程所需钢材、水泥等建筑材料可从陇西县城购购进运至工地，项目区内供水、供电、通迅条件十分方便。蓄水池施工由专业化程度较高的施工队伍进行施工，工程所需材料的采购、运输、加工均应按照相应的工程部位施工管理规范进行。
6.2天然建筑材料
工程所需建筑物粗细骨料，从附近的大咸河砂石料场采购。粗细骨料的储量及质量均能满足工程要求。
6.3主体工程施工
6.3.1 土方开挖
土方开挖以机械开挖为主，人工为辅。蓄水池开挖的土方量除预留土方回填的土方量外，其余采取1m3挖掘机挖装自卸汽车运输，运至附近的大咸河沟壑中。在土方开挖过程中，定期测量校正开挖平面尺寸和标高，并按施工图纸的要求检查开挖边坡的坡度和平整度，并将测量资料提交管理单位。
土方开挖工程完成后，会同主管单位对主体工程开挖基础面检查清理情况进行验收，主要按施工图纸要求检查基础开挖平面尺寸、标高和场地平整度和取样检测基础土物理力学性质指标，会同主管单位检查和验收砌体填筑前基础面有无积水或流水，基础面表面是否受扰动。
施工区范围内所有垃圾及多余的土方要及时地运到指定区域，以便创造一个文明施工的环境。
6.3.2 土方回填
填筑的土料应将腐植土、垃圾等清掉。根据本工程的土方施工特点和施工环境，土方回填的压实机具主要采用蛙式打夯机，对于机械碾压不到的位置应辅以人工夯实。
6.3.3混凝土工程
混凝土工程分为预制、现浇两种方法进行施工，该建筑物工程采用现场浇筑。现场浇筑可采用1m3搅拌机集中拌和，机动翻斗车水平运输，直接入仓浇筑。混凝土要严格按照配合比拌制，以确保工程质量。浇筑时按不同部位采用插入式或平板式振捣器振捣，要求振捣密实、不漏振。
工作内容包括：钢筋制作安装、模板支设及检测、混凝土运输、平仓、振捣、浇筑、养护。模板要具有足够的强度、刚度及稳定性，表面光滑平整，接缝严密，大面积模板应当使用胶合板，小面积模板可以使用钢模板，模板安装按设计图纸测量放样，不承重的侧面模板，应在混凝土强度达到50%以上方可拆模，承重模板一应在达到设计强度的70%方可拆模。梁、板、柱工程达到设计强度的100%方可拆模。所用的钢筋应符合设计要求，钢筋安装时，应严格控制保护层厚度，使用时应进行防腐除锈处理。混凝土所用水泥掺合料、外加剂符合现行国家标准，骨料粒径、纯度满足设计要求，配合比应通过计算和试验确定，坍落度根据建筑物的部位、钢筋含量、运输、浇筑方法和气候条件决定。检测浇筑前应详细进行仓内检查，模板、钢筋、预埋件、永久缝及浇筑准备工作等，并做好记录，验收合格后方可浇筑，浇筑应连续进行。浇筑完毕后，应及时覆盖以防日晒，面层凝固后，立即洒水养护，使表面和模板经常保持湿润状态，养护至规定龄期，不少于7d。
6.4施工进度计划
本次项目施工总工期计划为为3个月，施工期安排在2016年的4月份至6月份。

7工程管理设计
7.1项目建设管理
（1）项目管理机构
为切实保证云田镇安家咀村500m³调蓄池项目的顺利实施，达到预期的建设目标，由云田镇政府成立相关专门管理站，负责项目建设中的人力、物力、财力的协调，以及项目实施计划的执行、资金的落实、工程质量监督等工作，保障项目按计划顺利实施。
（2）工程质量管理
按照“客观公正、分级负责”的原则，运用定性与定量相结合的评价方法，科学量化考核指标与统一评价标准，对项目建设目标进行综合考核与评价。依据考核结果，实行动态管理，并建立严格的责任追究制度。同时，结合本项目的特点，制定《项目建设管理办法》、《项目验收管理办法》和《项目运行管理办法》等一系列管理办法，通过组织保障、过程管理保障、制度保障，形成较为完善的项目质量保障体系。
（3）工程进度管理
为确保工程施工顺利进行，必须认真做好项目前期工作，提高前期工作质量，切实提高实施方案的科学性和可操作性。各级财务部门要加强资金预算执行分析，及时掌握预算执行动态，切实加快预算执行进度。在加快建设进度方面，水管单位和用水者协会要加强宣传，充分调动群众参与工程建设的积极性，确保工程早开工、早建成、早见效、早受益。具体项目在施工前要制定详细的“施工组织计划”，在项目实施中严格按照施工计划控制工程进度。
（4）项目资金管理
项目建设资金实行专户管理，保证专款专用，严禁挤占挪用。实行项目资金报账制，完善项目资金审批制和资金使用民主监督制，增大项目资金使用的透明度，随时接受社会监督。项目法人要建立和健全资金监管体系，加强对项目建设资金的使用管理和监督检查，保证专款专用；同时加大财务监督力度，积极开展内审工作，成立专项资金内审小组，定期对专项资金开支情况进行审计。
7.2工程运行管理
（1）明晰产权管理
根据我省“关于印发甘肃省小型水利工程产权制度改革暂行办法的通知”（甘水水管发[2012]407号）精神，明晰工程产权，落实工程管理主体，明确管理责任。项目建成后，产权归属受益基地合作社，并借鉴类似工程成熟的管理经验和管理模式，相应制定行之有效的长效管理机制。
（2）后运行管护
项目建成后，由云田镇人民政府组织由基地合作社参与管理。
（3）完善运行管理机制
针对项目区“投资规模大、分布面广”的特点，大力加强基层水利服务体系建设，积极推进用水主体广泛参与的管理模式。
积极探索末级终端水价改革方案，实行灌溉定额内的农业用水优惠水价、超定额用水累进加价办法等制度，建立用水分配和工程管护机制，实现自我服务，自我管护，确保建设项目实现良行循环和资产的保值增值。
（4）增强管理手段，提高信息化水平
通过实时监测用水量等相关数据，实时跟踪分析灌溉用水量，保障水资源可持续利用；通过用水信息的采集分析，建立科学的灌溉模式，为科学用水、合理用水、节约用水提供依据；通过真实节水，提高灌溉保证率，提高农业生产力，增加生态用水，提升环境容量，为项目经济、社会、环境的稳定、协调与可持续发展提供水源保障。
8.设计估算
8.1概述
该工程主要解决甘肃祥瑞现代农业科技有限公司香菇工厂化栽培及生态循环示范园区的用水需求。工程从示范园区穿过的引洮三干渠取水，修建分水闸1座、500m3蓄水池1座。工程为Ⅴ等小（2）型工程,主要建筑物、次要建筑物级别为Ⅴ级。主要工程量是：土方开挖1581m3，土方（夯）回填849m3，现浇砼203.6 m3，钢筋制安17.9T。工程施工总工期为3个月。
8.2编制原则及内容
8.2.1编制原则
本工程概算依据甘肃省水利厅、甘肃省发展和改革委员会关于颁布《甘肃省水利水电工程概（估）算编制规定》和《甘肃省水利水电建筑工程预算定额》的通知（甘水规计发〔2013〕1号），施工机械台时费定额采用甘肃省水利厅颁发的《甘肃省水利水电建筑工程预算定额》中施工机械台时费章节编制。
8.2.2基础单价
（1）人工预算单价
本工程区地处陇西县境内，属二类地区，工资标准按工长615元/月、高级工570元/月、中级工455元/月、初级工320元/月，高原补贴按20元/月，人工预算单价包括基本工资、辅助工资和工资附加费。经计算：人工预算单价：工长7.82元/工时；高级工7.36元/工时；中级工6.18元/工时；初级工4.79元/工时。
（2） 主要材料预算价格
主要材料预算单价包括材料原价、运杂费及采购保管费。主要材料原价，水泥、钢材、木材、油料在陇西县城采购，砼粗细骨料在项目区附近的大咸河砂厂采购。主要材料采用定西市2015年三季度材料指导价，公路运费执行甘交发【2012】62号有关规定。采购保管费率执行甘水规计发【2013】1号文，按材料运到工地仓库价格的2.5%计算。主要材料预算价格如下表：
主要材料预算价格汇总表
序号
名称及规格
单位
预算
价格
其中
原价
运杂费
采购及保管费
一
水泥

普通硅酸盐水泥325R
t
324
300
16.45
7.91

普通硅酸盐水泥425
t
365
340
16.45
8.91
二
钢材

钢筋
t
2569
2490
16.45
62.66

型钢
t
2948
2860
16.45
71.91

钢板

3051
2960
16.45
74.41
三
木材

原木
m3
2210
2140
16.45
53.91

板枋材
m3
2476
2400
15.655
60.39
四
油料

汽油90#
t
7279
7083
18.835
177.55

柴油0#
t
6156
5988.1
17.6425
150.14

(3)施工用风、水、电预算价格
风价：采用9m3/min电动移动式空压机供风，经分析计算风价为0.20元/m3；
水价：选用1台7kW离心水泵供水，经分析计算水价为4.05元/m3；
电价：采用电网电占95%，自发电占5%。经分析计算综合电价为1.07元/kWh。
（4）砂石料预算单价
根据施工组织设计，本工程需用砂石料均从附近砂石料场购买，分析计算砂石料施工现场预算价为：砂子90.19元/m3、石子73.21元/m3。
8.2.3工程单价
建筑工程单价以设计工程量为依据，包括直接费（直接工程费和措施费）、间接费、利润、税金和扩大费。工程单价中的各项费用标准依据甘水规计发〔2013〕1号文件规定，各项费率见下表：
工程单价费(税)率表
序号
项目
计算基础
费率
建筑工程
安装工程
一
措施费
直接工程费
4.5%
5.9%
二
间接费

1
一般土方工程
人工费
13.0%

2
一般石方及砂石备料工程
人工费
16.0%

3
砼工程
人工费
60.0%

4
钻孔灌浆工程
人工费
45.0%

5
设备安装工程
人工费

58%
6
其它工程
人工费
39.0%

7
机械化施工的土方工程
直接费
6.0%

8
机械化施工的石方工程
直接费
8.0%

三
利润
直接费+间接费
7.0%
7.0%
四
税金
直接费+间接费+利润
3.28%
3.28%
五
扩大费
直接费+间接费+利润+税金
5.0%
5.0%

8.2.3施工临时工程
本工程施工临时工程按时实际包括施工房屋建筑工程、其他施工临时工程。其他施工临时工程按第一至部分建安工作量的之和的1.5%计算。
8.2.4独立费用
独立费用依据甘水规计发〔2013〕1号关于颁布《甘肃省水利水电工程设计概（估）算编制规定》的相关规定计算，独立费用包括建设管理费、工程勘测设计费和工程保险费。
8.3设计概算成果
8.3.1设计概算总投资
本工程总概算投资28.08万元。其中：建筑工程投资24.71万元，占总投资的88.0 %；金属设备及安装工程投资0.21万元，占总投资的0.7%；施工临时工程投资1.96万元，占总投资的7.0%，独立费用投资1.20万元，占总投资的4.3%；
8.3.2工程概算表及概算附表
表一、工程总概算表
表二、建筑工程投资概算表
表三、金结设备及安装工程投资概算表
表四、施工临时工程和独立费用投资概算表
表五、工程单位汇总表
表六、施工机械台时费汇总表

陇西县云田镇安家嘴村食用菌温室基地调蓄池工程总概算表
表一 单位：万元
序号
工程名称
建安工程费
设备购置费
独立费用
合计
占一至五 部分投资 （%）

第一部分：建筑工程
24.71

24.71
88.0
一
分水闸工程
1.58

1.58

二
500m3矩形蓄水池工程
23.13

23.13

第二部分：机电设备及安装工程
0.00
0.00

0.00
0.0

第三部分：金属设备及安装工程
0.07
0.14

0.21
0.7

第四部分：施工临时工程
1.96

1.96
7.0

第五部分：独立费用

1.20
1.20
4.3

总 投 资
26.74
0.14
1.20
28.08
100.0
建筑工程投资概算表
表二
编号
工程或费用名称
单位
数 量
单 价 (元)
合 价 (元)

第一部分：建筑工程

247147.31
一
分水闸工程
座
1

15828.41
1
开挖土方
m3
113.8
8.78
999.16
2
夯填土方
m3
91.7
10.53
965.60
3
原土翻夯
m3
34.7
12.96
449.71
4
夯填3：7灰土
m3
13.4
137.54
1843.04
5
现浇C20砼底板
m3
5.7
406.00
2314.20
6
现浇C20砼闸墩
m3
3.2
608.04
1945.73
7
现浇C20砼渐变段
m3
3.4
462.17
1571.38
8
现浇C20砼挡土墙
m3
3.3
423.42
1397.29
9
购安φ500钢筋砼管
m
12
319.56
3834.72
10
制安拦污栅
kg
60
5.07
304.20
11
三干渠梯形渠砼预制块拆除
m3
2.9
70.13
203.38
二
500m3矩形蓄水池工程
座
1

231318.90
1
机械开挖土方
m3
1467
3.22
4723.74
2
土方回填
m3
757
4.37
3308.09
3
土方外运
m3
710
15.47
10983.70
4
原基础翻夯
m3
241
12.96
3123.36
5
水泥土换基
m3
83
123.52
10252.16
6
C15砼垫层
m3
16
345.84
5533.44
7
C25砼池壁
m3
57.2
618.15
35358.18
8
C25砼底板
m3
52
416.11
21637.72
9
C25砼支柱
m3
3.4
683.3
2323.22
10
C25砼顶板
m3
26.5
596.93
15818.65
11
钢筋制安
t
16
5072.36
81157.76
12
钢制爬梯(2座）
kg
201.6
5.07
1022.11
13
水位传示仪
套
1
935.00
935.00

编号
工程或费用名称
单位
数 量
单 价 (元)
合 价 (元)
14
刚性防水套管 DN400
只
2
385.00
770.00
15
刚性防水套管 DN300
只
1
286.00
286.00
16
刚性防水套管 DN150
只
1
145.00
145.00
17
喇叭口 DN400×600
只
2
632.00
1264.00
18
喇叭口支架
只
1
88.00
88.00
19
水管吊架
副
1
93.50
93.50
20
钢制 90°弯头 DN400
只
2
68.00
136.00
21
钢管 DN150
m
3
95.46
286.38
22
钢管 DN300
m
2
235.30
470.60
23
钢管 DN400
m
7
354.46
2481.22
24
检修孔 φ1000
只
2

1009.69

钢筋制安
kg
48.4
5.07
245.39

现浇 C25 砼
m³
0.42
596.93
250.71

不锈钢盖板（厚 4mm）
kg
71
7.00
497.00

其他钢制材料
kg
2.37
7.00
16.59
25
通风管、帽 B1 型
只
4

2410.90

钢筋制安
kg
207.08
5.07
1049.90

现浇 C25 砼
m³
2.28
596.93
1361.00
26
吸水坑 f 型
只
1

6142.33

钢筋制安
kg
540.4
5.07
2739.83

现浇 C25 砼
m³
5.7
596.93
3402.50
27
溢水井
座
1

11213.12

现浇C25砼
m³
10.2
596.93
6088.69

C15砼垫层
m³
0.8
345.84
276.67

钢筋制安
kg
881.4
5.07
4468.70

DN125刚性防水套管
只
2
126.50
253.00

DN125刚法兰
片
2
35.53
71.06

钢丝网（20目）
块
1
55.00
55.00
28
导流墙
m³
13.5
618.15
8345.03
金结设备及安装工程投资概算表

表三

编号
工程及规格
单位
数量
单 价 (元)
合计 (元)
设备费
安装费
设备费
安装费

第三部分：金结设备及安装工程

1400.75
694.72
一
分水闸工程

1400.75
694.72

购安手动螺杆启闭机
台
1
560
368.46
560.00
368.46

购安铸铁闸门（50*50）
扇
1
740
326.26
740.00
326.26

运杂费

7.75%

100.75

施工临时工程和独立费用投资概算表

表五

编号
工程或费用名称
单位
数 量
单 价 (元)
合 价 (元)

第四部分：施工临时工程

19572.64
一
施工房屋建筑工程

15600.00

办公及生活用房
m2
80
120
9600.00

工棚料库
m2
60
100
6000.00
二
其他施工临时工程
%
1.5
264842.78
3972.64

第五部分：独立费用

11962.29
一
建设管理费
%
2
268815.42
5376.31
二
勘测设计费
%
2
268815.42
5376.31
三
工程保险费
%
0.45
268815
1209.67

工程单价汇总表

表五

序号
项目名称
单位
人工费
材料费
机械使用费
措施费
间接费
计划利润
税金
扩大费
合计
1
开挖土方（管沟）
100m3
627.48
18.82
0.00
29.08
81.57
52.99
26.57
41.83
878.34
2
机械开挖土方
100m3
21.12
11.94
217.69
11.28
15.72
19.44
9.75
15.35
322.29
3
夯填土方
100m3
580.45
5.20
210.86
35.84
75.46
63.55
31.86
50.16
1053.38
4
回填土方
100m3
320.55
0.00
0.00
14.42
41.67
26.36
13.22
20.81
437.03
5
原土翻夯
100m3
758.54
5.20
210.86
43.86
98.61
78.19
39.20
61.72
1296.18
6
夯填3：:7灰土
100m3
4209.84
6609.60
0.00
486.87
547.28
829.75
416.01
654.97
13754.32
7
土方外运
100m3
30.85
30.66
735.68
35.87
499.84
93.30
46.78
73.65
1546.63
8
砼预制块拆除
1
