集中式中央空调的设计预算.doc

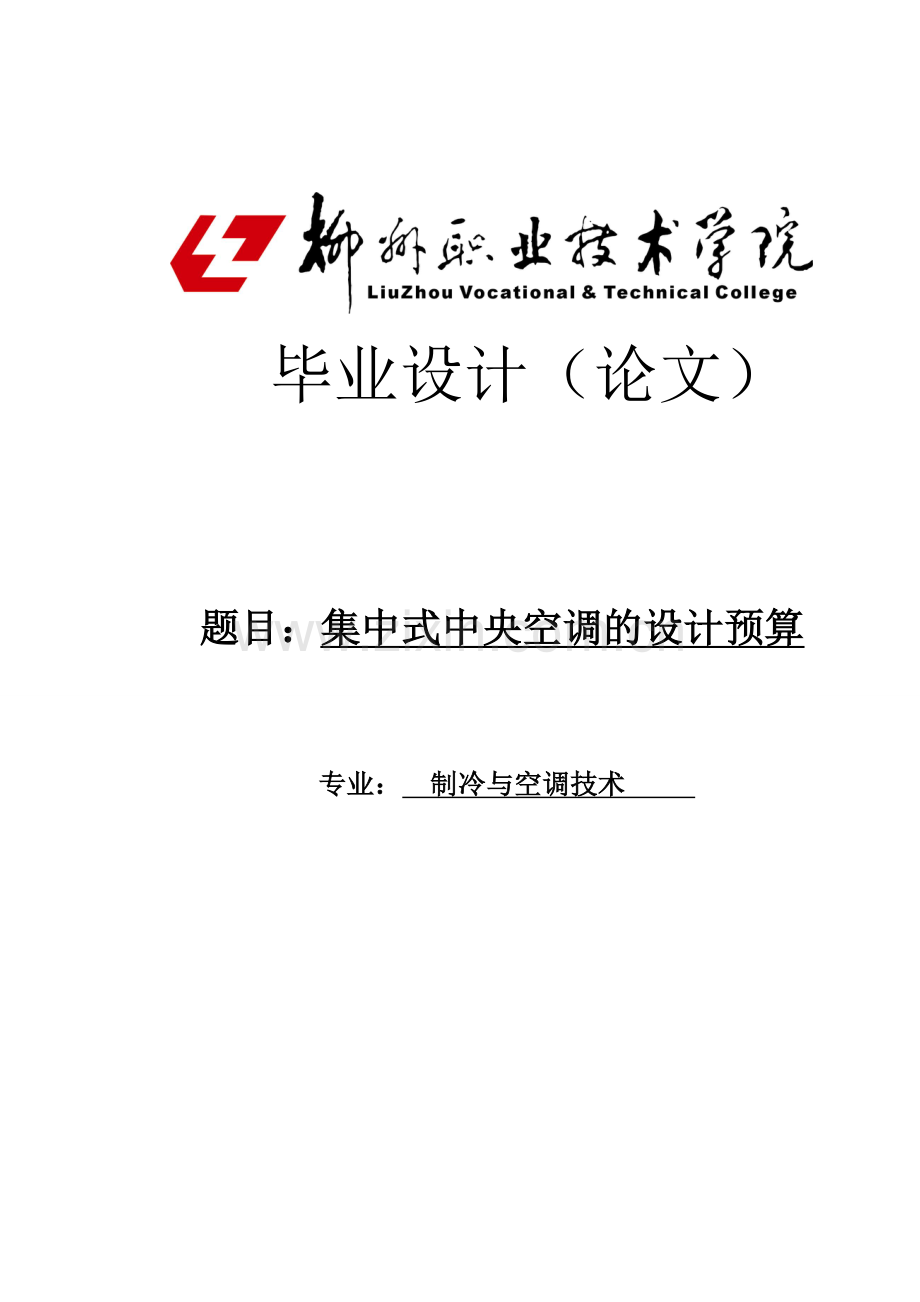

毕业设计（论文）

题目：集中式中央空调的设计预算

专业： 制冷与空调技术

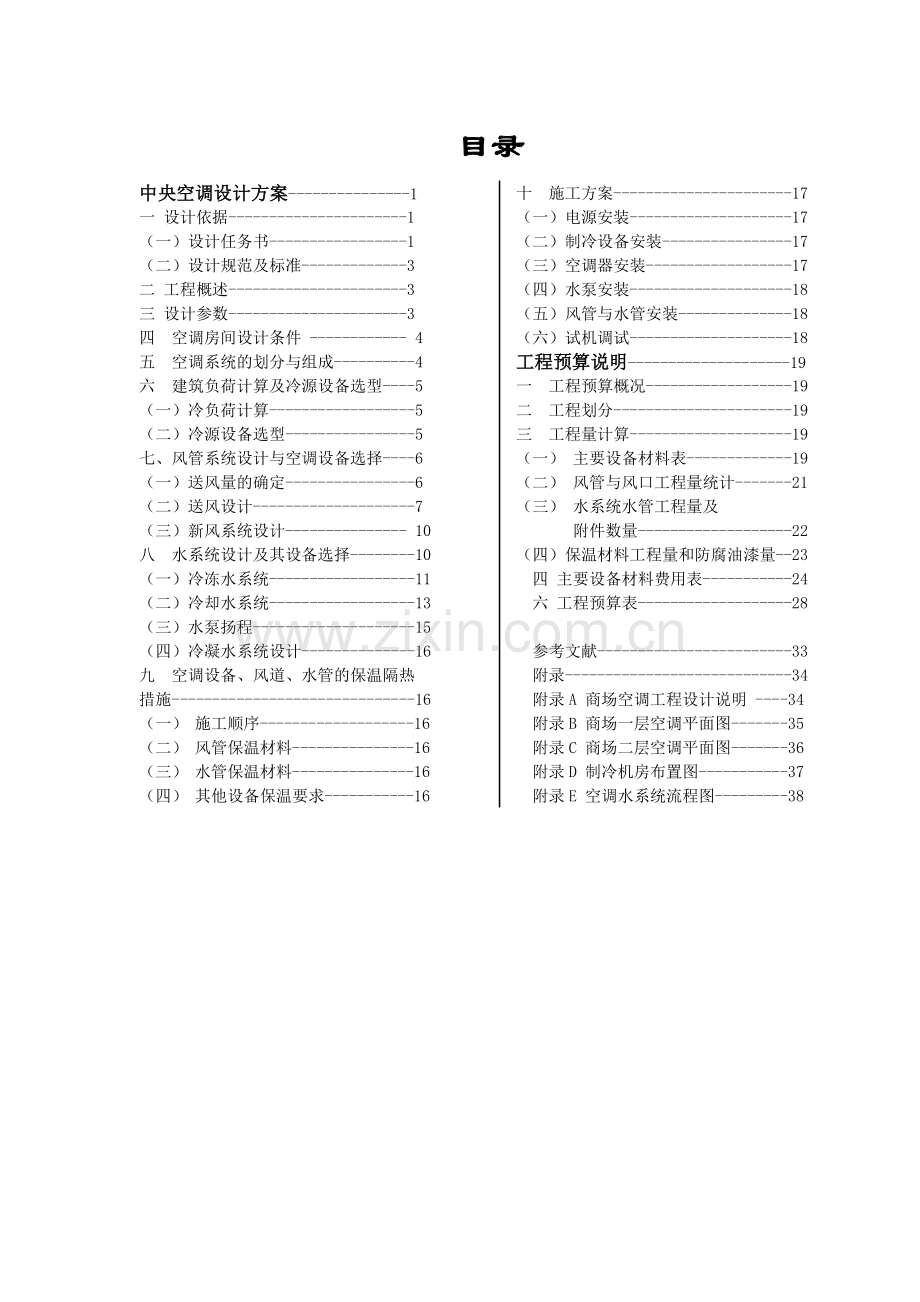

目录

中央空调设计方案---------------1
一 设计依据----------------------1
（一）设计任务书-----------------1
（二）设计规范及标准-------------3
二 工程概述----------------------3
三 设计参数----------------------3
四　空调房间设计条件 ------------ 4
五　空调系统的划分与组成----------4
六　建筑负荷计算及冷源设备选型----5
（一）冷负荷计算------------------5
（二）冷源设备选型----------------5
七、风管系统设计与空调设备选择----6
（一）送风量的确定----------------6
（二）送风设计--------------------7
（三）新风系统设计--------------- 10
八 水系统设计及其设备选择--------10
（一）冷冻水系统------------------11
（二）冷却水系统------------------13
（三）水泵扬程--------------------15
（四）冷凝水系统设计--------------16
九 空调设备、风道、水管的保温隔热
措施------------------------------16
（一） 施工顺序-------------------16
（二） 风管保温材料---------------16
（三） 水管保温材料---------------16
（四） 其他设备保温要求-----------16
十 施工方案----------------------17
（一）电源安装--------------------17
（二）制冷设备安装----------------17
（三）空调器安装------------------17
（四）水泵安装--------------------18
（五）风管与水管安装--------------18
（六）试机调试--------------------18
工程预算说明--------------------19
一　工程预算概况------------------19
二 工程划分----------------------19
三 工程量计算--------------------19
（一） 主要设备材料表-------------19
（二） 风管与风口工程量统计-------21
（三） 水系统水管工程量及
附件数量-------------------22
（四）保温材料工程量和防腐油漆量--23
四 主要设备材料费用表-----------24
六 工程预算表-------------------28

参考文献------------------------33
附录----------------------------34
附录A 商场空调工程设计说明 ----34
附录B 商场一层空调平面图-------35
附录C 商场二层空调平面图-------36
附录D 制冷机房布置图-----------37
附录E 空调水系统流程图---------38

25

中央空调设计方案
一、 设计依据
（一）、毕业设计任务书：
适用班级：2011级制冷与空调技术班 指导老师：林火生
下达日期：2010-11-20 完成日期：2010-12-20
1、毕业设计课题名称
1）、风机盘管系统的设计与预算
2）、集中式空调系统的设计与预算
3）、水冷单元式空调系统的设计与施工方案
以上课题任选一个。
2、毕业设计的目的
毕业设计是高职高专全程教学中必修的关键教学环节，是实现教学科研与工程实践相结合的重要途径，是培养学生综合运用所学专业知识和技能去分析和解决本专业范围内的一般工程技术问题的能力的重要手段。建立正确的设计思想，掌握工程技术设计的一般程序，是学生毕业前应具备的基本技能。
通过毕业设计，学生能得到工程知识和工程技能的综合训练，使学生能较快适应未来的工作岗位，具有较强的应用所学专业知识和技能，解决工程实际问题的能力。
3、毕业设计的基本要求
1）、根据所选课题，独立完成设计工作，训练学生运用所学专业知识解决工程实际问题的能力。
2）、通过毕业设计，提高学生科研和实际技能水平，提高识图、制图、查阅技术手册，正确运算、文字表达能力和组织管理的能力。
3）、培养独立工作的能力，进一步巩固和扩展专业知识，提高自学能力和工作适应能力。
4）、培养严谨求实，理论联系实际的工作作风和严肃认真的科学态度，树立正确的生产管理观念。
4、小型建筑空调的设计步骤和内容
一般的小型建筑空调设计大体分为以下三个阶段：
1）、方案设计：
根据建设单位的设计任务书，搜集资料，进行调查研究，了解冷、热源的可能供应条件；依据室内设计参数，概算冷、热负荷；估算制冷机、锅炉、空调设备容量，初步考虑空调方案；初定制冷机房、锅炉房、空调设备间、风道、管井的面积和位置；估算所需的水量和电量；绘制布置图。
2）、技术设计：
根据建筑工种的设计，核实机房和管井的位置与尺寸；详细计算各功能房间的冷、热负荷；确定制冷机、空调机器及其辅助设备的型号、台数，并作出机房布置设计；依据各功能房间空调的冷、热负荷，确定空调方式和系统；决定各系统的新风、送风、回风量和各类房间的气流组织形式。
3）、施工图设计：
根据各系统空调风量进行风道设计，计算空调机各部件阻力和风道阻力，决定风机的型号和位置；对空调设备和风道、管道的消声、减震做出计算和设计；决定连接冷、热源机器和空调设备、冷却塔水管尺寸，计算水管阻力，决定水泵型号和位置；对空调设备、风道、水管的保温隔热进行计算和设计；绘制全部设备和风道、水管的施工图，做出准确、详细的预算。

二工程概况
本工程为广西桂平市西游童话酒店，建设地点位于桂平市，设有多功能厅、雅间、标准间、会议室、服务员休息室等功能间。一共10层，第一层为停车场和设备用房，2~5层为雅间和多功能厅，6~9层为标准间和会议室，10层为豪华标准间，总建筑面积8756，采用独立全空气系统。
三设计采用的气象数据
室外参数(玉林市)
夏季： 室外干球温度：32℃ 大气压力996.0hPa
风速1.6m/s 室外湿球温度27.5℃
冬季： 室外干球温度：13℃ 大气压力1011.4hPa
风速1.8m/s 室外湿球温度27.7℃

室内参数表1-1
房间名称
夏季
冬季
新风量
噪声
室内干球温度℃
室内相对湿度%
室内干球温度℃
室内相对湿度%
m³/h
dB（A）
物中心
25~27
40~65
18~20
30~60
50
<55
雅间
24~26
40~65
16~18
30~60
25
<55
多功能
24~26
40~65
18~20
30~60
55
<55
标准间
25~27
40~65
18~20
30~60
30
<55
豪华间
25~27
40~65
18~20
30~60
35
<55
会议室
24~26
40~65
18~20
30~60
45
<55
休息室
24~26
40~65
16~18
30~60
25
<55
前厅
25~27
40~65
18~20
30~60
40
<55

表1-2不同类型房间人均占有的使用面积(㎡/人
建筑类别
房间类别
人均占有的使用面积
酒店
建筑
标准间
15
单人间
15
会议室、多功能厅
3
豪华间
18

四、空调房间的设计条件：
夏季
冬季
新风量
温度℃
相对湿度
风速m/s
温度℃
相对湿度
风速m/s
次
24~26
55~65
1.4
18~20
60~70
1.4
2

五、房间负荷和新风配置表

序号
房间名称
房间面积(m2)
单位负荷(w/m2)
总负荷
（w）
新风量（m³）
室内机型号
台数
1
雅间1
19
180
3420
156
FP-68WA
1
2
雅间2
19
180
3420
156
FP-68WA
1
3
雅间3
20
180
3600
162
FP-68WA
1
4
雅间4
30
180
5400
156
FP-136WA
1
5
雅间5
25
180
4500
162
FP-85WA
1
6
雅间6
25
180
4500
162
FP-85WA
1
7
雅间7
27
180
4860
162
FP-102WA
1
8
雅间8
28
180
5040
162
FP-102WA
1
9
雅间9
28
180
5040
162
FP-102WA
1
10
标准间1
24
180
4320
156
FP-85WA
1
11
标准间2
24
180
4320
156
FP-85WA
1
12
标准间1
24
180
4320
162
FP-85WA
1
13
标准间2
25
180
4500
162
FP-85WA
1
14
标准间3
25
180
4500
162
FP-85WA
1
15
标准间4
30
180
5400
180
FP-136WA
1
16
标准间5
27
180
4860
156
FP-102WA
1
17
标准间6
27
180
4860
156
FP-102WA
1
18
标准间7
27
180
4860
156
FP-102WA
1
19
标准间8
26
180
4680
156
FP-102WA
1
20
标准间9
26
180
4680
156
FP-102WA
1
21
标准间10
30
180
5400
180
FP-136WA
1
22
标准间11
30
180
5400
180
FP-136WA
1
23
标准间12
30
180
5400
180
FP-136WA
1
24
标准间13
20
180
3600
162
FP-68WA
1
25
标准间14
30
180
5400
180
FP-136WA
1
26
标准间15
20
180
3600
156
FP-68WA
1
27
标准间16
26
180
4680
156
FP-102WA
1
28
标准间17
27
180
4860
162
FP-102WA
1
29
标准间18
28
180
5040
162
FP-102WA
1
30
标准间19
28
180
5040
162
FP-102WA
1
31
标准间20
28
180
5040
162
FP-102WA
1
32
标准间21
30
180
5400
180
FP-136WA
1
33
标准间22
36
180
6480
216
FP-136WA
1
34
标准间23
36
180
6480
216
FP-136WA
1
35
标准间24
36
180
6480
216
FP-136WA
1
36
标准间25
24
180
4320
162
FP-85WA
1
37
标准间26
24
180
4320
162
FP-85WA
1
38
标准间27
26
180
4680
156
FP-102WA
1
39
标准间28
26
180
4680
156
FP-102WA
1
40
豪华标准间1
20
200
4000
162
FP-85WA
1
41
豪华标准间2
25
200
5000
180
FP-102WA
1
42
豪华标准间3
25
200
5000
180
FP-102WA
1
43
豪华标准间4
28
200
5600
162
FP-136WA
1
44
豪华标准间5
31
200
6200
180
FP-136WA
1
45
豪华标准间6
30
200
6000
162
FP-136WA
1
46
豪华标准间7
31
200
6200
180
FP-136WA
1
47
豪华标准间8
26
200
5200
162
FP-102WA
1
48
豪华标准间9
26
200
5200
162
FP-102WA
1
49
豪华标准间10
26
200
5200
180
FP-102WA
1
50
豪华标准间11
29
200
5800
162
FP-136WA
1
51
豪华标准间12
31
200
6200
180
FP-136WA
1
52
豪华标准间13
25
200
5000
162
FP-102WA
1
53
豪华标准间14
21
200
4200
180
FP-85WA
1
54
豪华标准间15
21
200
4200
180
FP-85WA
1
55
豪华标准间16
29
200
5800
162
FP-136WA
1
56
豪华标准间17
31
200
6200
162
FP-136WA
1
57
豪华标准间18
31
200
6200
180
FP-136WA
1
58
豪华标准间19
35
200
7000
216
FP-136WA
1
59
豪华标准间20
29
200
5800
162
FP-136WA
1
60
豪华标准间21
31
200
6200
180
FP-136WA
1
61
服务员休息间
15
200
3000
200
FP-68WA
1
62
多功能厅
406
200
81200
700
DBFP6
2
63
会议室
50
200
10000
250
FP-102WA
2
64
前厅
43
200
8600
200
FP-102WA
2
65
合计
2162

406380
13650

68
六、主机选型配置计算
1、按国家暖通节能规定和当地气候条件设计取冷按180 w/m2
制热按150 w/m2 计算。初步确定该工程的冷热量总负荷为：
A 冷量：Q=8756 m2ⅹ0.18kw/ m2 =1576.08 kw
B 热量：Q=8756m2ⅹ0.15 kw/ m2 =1313.4 kw
2、根据宾馆实际使用情况，考虑综合能效出发加以修正，取修正系数为0.8，则实际负荷总量为如下：
A 冷量：Q =1576.08kwⅹ 0.8=1260.86kw
B 热量：Q=1313.4kwⅹ 0.8=1050.72kw
依上列计算值，该工程中央空调系统实际选用主机为瀚艺公司生产的水冷螺杆式冷水机组，整个大厦采用二台型号为HYS-***2-1280PHD的冷水机组。，其制冷量为1862kw,制热量为2030kw。（其中一台同型号的机组做维修备用。）
瀚艺公司生产的PH系列HYS-***2-1280PHD水源热泵模块机组一台的主要性能参数
参数内容
单位
参数值
参数内容
单位
参数值
额定制冷量
kw
1350
进出水管径
mm
DN200
额定制热量
kw
1469
运行噪音
dB
74
电源规格
3N-380V 50Hz
机组净重
Kg
5500
水流量
M³/h
270
机组运行重量
Kg
5850
机组水压降
kpa
55
机组深度
mm
4100
最高承压
Mp
1.0
机组宽度
mm
1350

机组高度
mm
2282
制冷剂种类
R22
最大运行电流
A
447

七、新风系统的设计
在空调区总冷负荷计算时已考虑新风负荷，所以新风用管道直接送到空调机组降温处理后再送到空调区。每一个房间每小时换气2次，算得总风量为13812m³，选择北京新风科技有限公司开利新风机组，型号DBFP151，风量为15000m³，用镀锌铁皮做风管，把新风送到每一个房间，新风口用线条出风口。

八、水系统设计及其设备选择
水系统由冷冻系统、冷却水系统和冷凝水系统三大部分组成。
（一）冷冻水系统：均采用闭式系统，供水、回水采用的是同程度流量系统，一次泵系统送水，负荷的变化由末端装置水管上的二通阀进行冷冻水量调节。供回水总管之间安装旁通阀，通过压差控制进行水压平衡调节。在系统最高处有膨胀水箱，并有排水和泄水装置。
1、冷冻水系统设有集水器和分水器进行供回水工作。
2、冷冻水出口温度7℃ 入口温度12℃
3、设计水流速度
水泵出口：3.5m/s 水泵进口：2m/s
主管水流速：2m/s 支管水流速：1.0m/s
4、冷冻水的确定由L（m3/h）=公式得出：
（其中Q为主机制冷量）则：
空调系统冷冻水流量L= 1350/（4.5~5）℃×1.163
= 246.98m3/h
=68.6L /S
5、冷冻水系统的水管直径
由计算得出：
空调区的供回水管管径有：DN150、DN100
6、水泵选择
冷冻水泵由此公式=△P1+△P 2+△P 3估得出公式中：
△P1—冷水机组蒸发器的水压降
△P 2—最不利环路中并联的多台空调末端装置的水压损失最大一台的水压降
△P 3—最不利环路中各种管件的水压降与沿程之和
则：冷冻水泵扬程=△P1+△P 2+△P 3 =55pa+29kpa+190kpa
=274kpa
=27.7H2O
根据冷冻水扬程为27.7H2O以及冷冻水流量为246.98m3/h，由上海东方泵业制造有限公司的DFG型系列立式离心泵，可以选出两台同型号水泵如下表：（其中一台备用）
型号
流量m3/h
流量（L/S）
扬程 m
效率%
转速（r/min）
电机功率（KW）
总质量
（Kg）
DFG150-351 4/30
258
71.7
47.5
74
1480
75
761
7、膨胀水箱起实现系统的补水，膨胀，高压，排气四个功能的作用。故在闭式系统中一般都要设置，并且在系统的最高点，膨胀水箱可以通过下式计算得出：
Vex=
公式中：Vex—膨胀水箱有效容积m3
—水的体积膨胀系数=0.0006℃-1
—系统在初始温度下的水容积m3
△—水温的最大波动值
则Vex=0.0006℃-1×（97-22）℃×
=0.045×5.35 m3
=0.24 m3
根据Vex的数值，则可选择膨胀水箱的规格为内径800mm高800mm.为DN32、DN25、DN20.
二）冷却水系统
1．冷却水系统采用循环式冷却水系统，冷却塔是圆型逆流式低噪声的蒸发式冷却塔。
（1）冷却水出口温度37℃ 入口温度32℃
（2）冷凝器的水压差 h=56Kpa
（3）冷却水量
由公式L（m3/h）=
其中（Q代表制冷主机制冷量）
则： L（m3/h）=1350/（5×1.163）
=232.16 （m3/h）
由上海东方泵业制造有限公司的DFG型系列立式离心泵，可以选出两台同型号水泵如下表：（其中一台备用）
型号
流量m3/h
流量（L/S）
扬程 m
效率%
转速（r/min）
电机功率（KW）
总质量
（Kg）
DFG150-400A/ 4/37
240
66.7
28.5
79
1480
30
400

（4）冷却塔设计选型
冷却塔台数与制冷主机的数量一一对应，可以不考虑备用。
冷却塔的水流量=冷却系统水量×1.2
=232.16×1.2m3/h=278.59m3/h
据冷却塔的冷却水量来选择，是由天津京泰玻璃钢冷却塔厂制造生产的CDBNL3系列低噪声逆流冷却塔，主要参数表如下：
型号
T=28℃冷却水量（m3/h）
t=27℃冷却水量（m3/h）
主要尺寸mm
风量（m3/h）
风机直径mm
电机功率KW
重量（kg）
△t=5℃
△t=8℃
△t=5℃
△t=8℃
总高度
最大直径
自重
运转重
CDBNL3-300
300
225
334
260
4223
5134
168000
400
7.5
3558
9229
进水压力104pa
噪声DB（A）
直径
进水管管径
出水管管径

Dm
10m
16m
DM
mm
mm
3.5
61
56.8
53.5
5
DN150
DN150

（5）冷却水泵的设计选型

冷却水泵流量=冷却水量×1.1
=232.16×1.1m3/h
=255.38m3/h
（三）水泵扬程
水泵扬程可由公式H=△P1+Z+5+0.05L计算得出，公式中：△P1—冷水机组冷凝器水压得△P1
Z—冷却塔开式段高度
L—冷却水系统来回管长
则：H=278.59×0.102+3+5+0.05×24=37.62mH2O
同时，在水冷螺杆机组中，根据经验值及流体力学得知其冷却水泵扬程的组成如下：
1、 制冷机组冷凝器水阻力：一般为5～7 mH2O
2、 冷却塔喷头喷水压力：一般为2～3 mH2O
3、 冷却塔（开式冷却塔）接水盘到喷嘴的高度差：一般为2～3 mH2O
4、 回水过滤器阻力：一般为3～5 mH2O
5、 制冷系统水管路沿程阻力和局部阻力损失：一般为5～8 mH2O
综上所述，冷却水泵扬程为17～26 mH2O，一般为
21～25 mH2O，上述计算出冷却水泵扬程H=37.62 mH2O。

（四）冷水凝水系统设计
冷凝水排放的方式自流开式系统，冷凝水管在设计时水管坡度均为0.01，直接把冷凝水接引到室外排出。
在制造空调机时已经规定配多大的管径，无需再进行计算，根据风机盘管具体的配管。
九、空调设备、风道、水管的保温隔热措施
空调设备、风道、水管的保温结构有防腐油漆层，保温层和保护层组成。保温的范围有冷冻、冷凝水管、送风管空调设备。
（一） 施工顺序：首先涂抹防腐油漆两遍，在涂前清理
设备，风道，使水管表面干净。然后再贴上或绑上保温材料.
（二） 风管和空调设备采用钉贴式保温层，保温材料是
聚氯乙稀，厚度为10mm。
（三） 水管及配件采用作保温材料，厚
度为30mm。
（四） 在施工过程中，对法兰、吊架、托环和抱箍等安
装设备进行保温措施。

十、施工方案
施工包括电源、设备、水管、风管、风机盘管的安装和试机运行几部分组成。设备安装前选择好配件、材料，符合设计参数，设备按先后顺序组装。安装要求保证排列整齐合理，方便操作和维修，并且节约材料、占地面积和空间。机械设备安装做好减振，防振措施。
（一） 电源安装：冷水机组、水泵、冷却塔风机的主电
源为三相380V，50HZ，控制电源为单相220V，50HZ，其它的电设备均采用220V，50HZ的单相电源。每台设备机器配置一个塑料壳自动断路器。接线是注意：接线端子必须牢固，接触良好，布线整齐。所有用电设备都采取接地保护措施。
（二） 制冷设备安装：1、布置冷水机组操作面是向光线
好，操作和观测方便方向；2、多台机组排列成行，且操作面朝同一方向；3、保证有空间操作和维修，安装标准：通道间距2m，机组之间和机组与墙之间的距离为1.5m，安装垫基础为高出地面0.1m。

（三）空调器安装：1、组合式空调器是整体机组安装，操作面积和外接管一侧留有2m的空间，以便操作维修。机组平整放到地面上的基础座，基座高出地面200mm，基座上配套有橡胶减振，地下没有冷凝水排水道。

（四）水泵安装：
水泵安装在混凝土基础上，并且配有橡胶隔振垫，水泵两侧都装有阀门，以便水泵维修使用，管道与水泵连接形式是焊接法兰连接，水泵吸入管为直管，避免弯头。

（五）风管、水管与风机盘管的安装：1、风管安装，风管材料均是镀锌钢板制成，风管为矩形，以咬接形式制成，咬口缝接合紧密，大规格风管用法兰连接风管用双杆吊架调节螺栓形式安装，可以调节水平。采用局部整体风管安装，风管与设备是固定支架连装，防止晃动。水平安装每间距3.5m有一个吊托架，垂直安装每间隔3m有一个支架固定。

2、水管道安装，安装连接前先清除管内的污垢和杂物。角钢支架上放置垫木。管道连接方式是螺纹连接，连接时用麻丝沾白漆填充管纹防止渗漏。主道连接方式是螺纹连接，连接采用法兰连接，加垫圈，保证严密不渗漏。管道与空调机连接都采用活性接法，在空调机进、出水都装有阀门，以便维修。
3风机盘管安装，风管与设备是固定支架连装，防止晃动。而且必须垂直，水平安装与墙面至少50mm，以便于维修。
（六）试机调试：1、接通电源，进行单机试运转，包括制冷机、空调机、冷却塔、水泵等单机试运转，检查是否正常，安装设备是否稳固符合要求。2、联合试运转，并调节各设计参数，查看工作电流、电压、水压力、流量、风量、温度等参数是否达到设计要求。

工程预算说明
一．该工程预算概算：
该工程为商场中央空调系统的安装工程，属于三类工程，由国家某二级企业承包施工。工程包括空气处理系统 给排水系统和保温防腐措施的制作安装，以及空调设备及其备件安装。
二．工程划分
1．空气处理系统，风管和风口的制作与安装。
2．给排水系统，包括冷冻水、冷却水、冷凝水系统的水 、
和及附件安装。
3．保温防腐的施工，包括水管、风管和设备保温防腐。
4．空调设备及其配件的安装

三、工程量计算
(一) 主要设备材料表〈表2-1〉
序号
设备材料表名称
型号及规格
单位
数量
1
螺杆式冷水机组
HYS-***2-1280PHD
台
2
2
冷冻水泵
DFG150-35/4/30
台
4
3
冷却水泵
DFG150-400A/4/37
台
4
4
分水器
DN300
台
1
5
集水器
DN300
台
1
6
冷却水塔
CDBNL3-100
台
3
7

风机盘管
FP-68WA
台
26
8

风机盘管
FP-85WA
台
36
9
风机盘管
FP-136WA
台
64
10
风机盘管
FP-102WA
台
78
11
新风机
DBFP3
台
16
12

新风机
DBFP12
台
8

1
止回阀
DN200
个
6
3
闸阀
DN20
个
22
4
橡胶软接头
DN80
个
40
5
金属软接头
DN20
个
20
6
Y型过滤器
DN20
个
25
7
电动二通阀
DN20
套
15
8
风管软接头
630×320
个
20
9

400×250
个
6
10
过滤网
600×320
个
12
11

400×250
个
10
12
风量调节阀
630×320
个
25
13
膨胀水箱
直径800×高800
台
1
14
单层百叶回风口
320X200
个
207
15
双层百叶送风口
320X250
个
207
16
条形新风回风口
320X200
个
14
17
条形新风送风口
400X250
个
8
18
方形散流器
200X200
个
129
19
蝶阀
DN150
个
12
20
DN125
个
8
21
DN100
个
12
22
DN80
个
30
23
DN50
个
10
25
油漆

kg
90
26
角钢材料
P．E．F板厚25mm
m2
150
27
保温材料
玻璃纤维
m3
20
28
保温材料
岩棉瓦块
m3
5

(二) 风管与风口工程量统计
风管工程量计算表（2-2）

风管规格
风管长度m
风管面积计算
mm×mm
计算式
风管面积m2
1500×320
45.3
（1.5+0.32）×2×45.3
　164.9
1200×400
13.8
（1.2+0.40）×2×13.8
44.16
1200×320
56.7
（1.2+0.32）×2×56.7
172.4
1000×320
45.8
（1.0+0.32）×2×45.8
120.92
800×320　
30.63
（0.8+0.32）×2×30.63
68.6
800×250
12
（0.8+0.25）×2×12
25.2
630×320　　
110.4
（0.63+0.32）×2×110.4
209.76
600×250
15.4
（0.60+0.25）×2×15.4
26.18
600×200　
8.2
（0.60+0.20）×2×8.2
13.12
500×250
109.19
（0.50+0.25）×2×109.19
　163.78
500×200
15.45
（0.50+0.20）×2×15.45
　21.63
400×250
95.6
（0.40+0.25）×2×95.6
124.28
400×200
376.34
（0.40+0.20）×2×376.34
　451.61
320×250
35.95
（0.30+0.25）×2×35.95
　39.55
250×250
14.4
（0.25+0.25）×2×14.4
14.4
250×200
48.2
（0.25+0.20）×2×48.2
43.38
250×160
20
（0.25+0.16）×2×20
16.4
200×160
32.78
（0.20+0.16）×2×32.78
23.6
200×200
2
（0.20+0.20）×2×2
1.6
160×160
18.78
（0.16+0.16）×2×18.78
12.02
120×120
433.5
（0.12+0.12）×2×433.5
208.08

风管工程量统计表（2-3）

风管规格

厚度

合计积
损失率
消耗钢板面积m2
钢板理论重量Kg/ m2
重量
mm×mm
m2
Kg
1500×320
1
45.3
13.80%
51.55
7.85
404.67
1200×400
13.8
15.70
123.25
1200×320
56.7
64.52
506.48
1000×320
45.8
52.12
409.14
800×320　
30.63
34.86
273.65
800×250
12
13.66
107.23
630×320　　
110.4
125.64
986.27
600×250
15.4
17.53
137.61
600×200　
8.2
9.33
73.24
500×250
109.19
124.26
975.44
500×200
15.45
17.58
138.00
400×250
95.6
108.79
854.00
400×200
376.34
428.27
3361.92
320×250
0.75
35.95
40.91
5.888
240.88
250×250
14.4
16.39
96.50
250×200
48.2
54.85
322.96
250×160
20
22.76
134.01
200×160
32.78
37.30
219.62
200×200
2
2.28
13.42
160×160
18.78
21.37　
125.83　
120×120
433.5
493.32
2904.67

（三）水系统水管工程量计算及其附件数量
1、水管工程量计算表﹙2-4﹚

序号
无缝钢管/水管规格 mm
单位
工程量
位置
1
DN150
m
20
立管
2
DN100
m
10
3
DN80
m
18
立管
4
DN50
m
8
7
DN20
m
2
膨胀水箱
8
DN25
m
17
膨胀水系统
9
DN32
m
18
膨胀水系统
10
DN80
m
113
冷却水系统
11
DN70
m
188
12
DN50
m
113
13
DN80
m
113
冷冻水系统
14
DN70
m
188
15
DN50
m
113
16
DN20
m
594
冷凝水系统
17
DN32
m
288
目 录
第一章 项目总论 - 1 -
§1.1项目简介 - 1 -
§1.2可行性研究的范围 - 2 -
§1.3编制依据 - 2 -
第二章 项目建设背景及必要性 - 3 -
§
