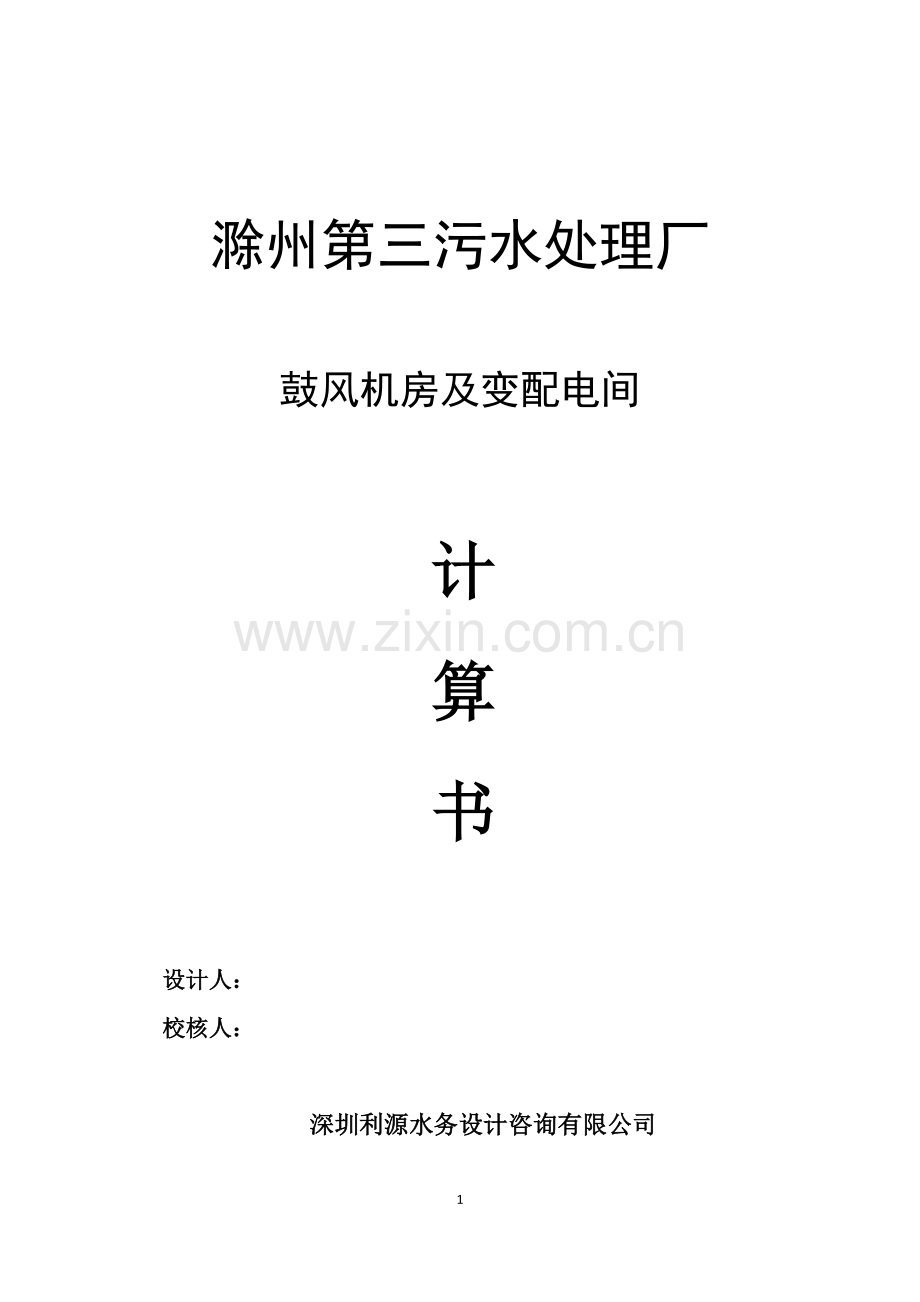

滁州第三污水处理厂

鼓风机房及变配电间

计

算

书

设计人：
校核人：

深圳利源水务设计咨询有限公司
目 录

一、平面计算简图及荷载简图 1
二、墙柱配筋图 7
三、梁配筋图 8
四、梁配筋率 11
五、梁内力与包络图 14
六、梁挠度与裂缝图 17
七、板弯矩图 20
八、板配筋图 22
九、板配筋率 24
十、板挠度与裂缝图 26
十一、墙柱底内力图 28
十二、结构总体和各层信息 29
十三、各层的重量、质心和刚度中心 32
十四、各层的柱墙面积、墙长度和建筑面积 33
十五、风荷载 33
十六、层刚度比 33
十七、静力荷载作用下位移 34
十八、地震作用下位移 37
十九、折减前振动周期(秒)、振型参与质量 38
二十、平动系数和扭转系数 39
二十一、各地震作用工况的标准值 39
二十二、地震反应谱分析结果 44
二十三、重力二阶效应及结构稳定 44
二十四、地震作用的剪重比 45
二十五、倾覆力矩 45
二十六、楼层层间抗侧力结构的承载力比值 47
二十七、最大剪力墙(柱)轴压比 47
二十八、重力恒载和重力活载轴力平衡验算 47
二十九、地震作用下剪力平衡验算 48
三十、独立基础计算 49

2

一、平面计算简图及荷载简图

二、墙柱配筋图三、梁配筋图

四、梁配筋率

五、梁内力与包络图

六、梁挠度与裂缝图

七、板弯矩图

八、板配筋图

九、板配筋率

十、板挠度与裂缝图

十一、墙柱底内力图

十二、结构总体和各层信息
1.结构总体和各层信息

总体信息..........................................................
结构总层数 :3
地下室层数 :0
有侧约束的地下室层数 :0
嵌固层最大结构层号 :0
群房层数 :0
转换层所在层号 :
强制薄弱层结构层号 :
加强层所在的结构层号 :
结构形式 :框架
结构材料信息 :砼结构
结构重要性系数 :1.00
竖向荷载计算标志 :考虑模拟施工
考虑重力二阶效应 :放大系数
梁柱重叠部分简化为刚域 :考虑
砼柱计算长度系数计算原则 :按层
梁配筋计算考虑压筋的影响 :考虑
梁配筋计算考虑板的影响 :考虑
钢柱计算长度系数有无考虑侧移标志:不考虑
墙竖向细分最大尺寸 :2.00m
墙梁板水平细分最大尺寸 :1.00m
异形柱结构 :不是
所有楼层强制采用刚性楼板假定 :实际
填充墙刚度 :周期折减加大地震作用来考虑
计算中考虑楼梯构件的影响 :没考虑
是否为高层结构 :多层

地震信息..........................................................
地震力计算 :水平
计算竖向振型 :不算
地震水准 :多遇
地震设防烈度 :6.00
场地类别(0,1,2,3,4),-4上海地区为:2
地震设计分组 :2
水平地震影响系数最大值 :按规范要求
特征周期 :按规范要求
计算地震作用的结构阻尼比 :0.05
地震影响系数曲线下降段的衰减指数:按规范要求
地震作用方向 :0.0,90.0
振型计算方法 :子空间迭代法
振型数 :9
计算扭转的地震方向 :单向
考虑偶然偏心 :不考虑
偶然偏心时质量偏心 :5.0%,5.0%
框架抗震等级 :3
剪力墙抗震等级 :2
构造抗震等级 :同抗震等级
周期折减系数 :0.80
全楼地震力放大系数 :1.00
顶部小塔楼考虑鞭梢效应的放大系数:1.00
框架剪力调整 :不调整
0.2V0调整系数上限 :2.00
框支柱调整系数上限 :5.00
性能要求 :性能1

风导算信息........................................................
自动导算风力 :计算
计算风荷的基本风压 :0.35kN/m2
承载力设计时风荷载效应放大系数 :1.00
计算风荷的结构阻尼比 :0.05
基底相对风为0的标高 :0.00m
地面粗糙度 :2
风体形系数分段数 :1
第1段体形系数最高层号 :3
第1段体形系数 :1.30
计算层风荷载的结构基本周期 :按经验公式自动计算
风作用方向 :0.0,90.0,180.0,270.0
横风向风振影响 :不考虑
扭转风振影响 :不考虑
计算舒适度的基本风压 :0.50kN/m2
计算舒适度的结构阻尼比 :0.02

调整信息..........................................................
连梁刚度折减系数 :0.60
中梁(H<800mm)刚度放大系数 :1.50
中梁(H>=800mm)刚度放大系数 :1.00
梁负弯矩调幅系数 :1.00
梁跨中弯矩放大系数 :1.10
梁扭矩折减系数 :0.40
是否要进行墙柱基础活荷载折减标志:不折减
考虑活载不利布置 :考虑
考虑结构使用年限的活载调整系数 :1.00

组合系数..........................................................
恒荷载分项系数 :1.20
活荷载分项系数 :1.40
非屋面活载组合值系数 :0.70
屋面活载组合值系数 :0.70
活载重力荷载代表值系数 :0.50
吊车荷载分项系数 :1.40
吊车荷载组合值系数 :0.70
吊车重力荷载代表值系数 :0.00
温度荷载分项系数 :1.40
温度组合值系数 :0.70
雪荷载分项系数 :1.40
雪荷载组合值系数 :0.70
风荷载分项系数 :1.40
风荷载组合系数 :0.60
水平地震荷载分项系数 :1.30
竖向地震荷载分项系数 :0.50
非屋面活载准永久值系数 :0.40
屋面活载准永久值系数 :0.40
吊车荷载准永久值系数 :0.50
雪荷载准永久值系数 :0.20

材料信息..........................................................
砼构件的容重 :25.0kN/m3
梁主筋级别或强度 :360.0N/mm2
梁箍筋级别或强度 :270.0N/mm2
柱主筋级别或强度 :360.0N/mm2
柱箍筋级别或强度 :270.0N/mm2
墙端暗柱主筋级别或强度 :360.0N/mm2
墙水平分布筋级别或强度 :270.0N/mm2
板钢筋级别或强度 :270.0N/mm2
梁保护层厚度(按2010混规) :25mm
柱保护层厚度(按2010混规) :30mm
墙保护层厚度(按2010混规) :20mm
板保护层厚度(按2010混规) :20mm
混凝土热膨胀系数(1/℃) :1.00e-005
钢构件容重 :78.0kN/m3
钢构件牌号 :Q235
型钢构件牌号 :Q235
净截面和毛截面比值 :0.9
钢热膨胀系数(1/℃) :1.20e-005

地下室信息........................................................
X向基床反力系数 :10000kN/m3
Y向基床反力系数 :10000kN/m3
人防设计等级 :无人防设计
人防地下室层数(<=地下室层数) :0

每层几何信息......................................................
层号 下端层号 相对下端层高(m) 相对0层层高(m) 塔块号
1 0 3.00 3.00 1
2 1 4.50 7.50 1
3 2 4.00 11.50 1

每层材料信息(一)..................................................
层号 剪力墙柱砼等级 梁砼等级 板砼等级 砂浆强度等级 砌块强度等级
1 30 30 30 5.00 7.50
2 30 30 30 5.00 7.50
3 30 30 30 5.00 7.50

每层材料信息(二)..................................................
层号 砼斜柱 砼斜柱 钢管砼柱 钢管砼柱 钢管砼柱
弹性模量 抗压设计强度 砼弹性模量 砼抗压设计强度 钢管钢牌号
1 30.0 0.0 25.0 0.0 1.0
2 30.0 0.0 25.0 0.0 1.0
3 30.0 0.0 25.0 0.0 1.0

每层墙柱梁板数量..................................................
层号 塔号 梁数 柱数 墙段数 板数
1 1 27 24 0 4
2 1 42 24 0 16
3 1 30 12 0 16
十三、各层的重量、质心和刚度中心
重量=恒载+活载
质量=恒载+0.50活载

层号 塔号 恒载(kN) 活载(kN) 重量(kN) 质量(kN) 质量比 质心(X,Y)(m) 刚心(X,Y)(m) 偏心率(X,Y)
1 1 6683 751 7435 7059 0.68 71.457 21.228 74.626 21.433 0.263 0.013
2 1 4716 139 4855 4786 0.75 71.370 21.434 74.626 21.433 0.270 0.000
3 1 3275 673 3948 3612 1.00 82.400 21.433 80.180 21.433 0.276 0.000
--------------------------------------------------------------------------------------------------
合计: 14675 1564 16238 15456 最大上下层质量比:0.75

十四、各层的柱墙面积、墙长度和建筑面积

层号 塔号 柱面积(m2) 短肢墙面积(m2) 一般墙面积(m2) 墙总长(m) 建筑面积(m2) 单位面积重量(kN/m2)
1 1 4.56 0.00 0.00 0.00 424.11 17.53
2 1 4.56 0.00 0.00 0.00 200.72 24.19
3 1 2.64 0.00 0.00 0.00 227.50 17.36
-----------------------------------------------------------------------------------------------
合计: 11.76 0.00 0.00 0.00 852.33 19.05

十五、风荷载
层号 塔号 0度风(kN) 90度风(kN) 180度风(kN) 270度风(kN)
1 1 14.20 56.03 14.20 56.03
2 1 21.29 84.05 21.29 84.05
3 1 19.74 41.42 19.74 41.42
--------------------------------------------------------------
合计: 55.23 181.50 55.23 181.50

十六、层刚度比
5.1等效剪切刚度比(高规E.0.1)
0(度)方向.......................................................
层号 塔号 层侧向刚度 本层/上层 最小比值 本层/上三层平均值 最小比值 地震剪力增大
1 1 691204 2.01 0.70 1.00
2 1 229821 1.40 0.70 1.00
3 1 185133 1.00

90(度)方向.......................................................
层号 塔号 层侧向刚度 本层/上层 最小比值 本层/上三层平均值 最小比值 地震剪力增大
1 1 642482 1.78 0.70 1.00
2 1 241030 0.76 0.70 1.00
3 1 354890 1.00

5.2侧向刚度比(抗规3.4.3条文说明)
楼层侧向刚度=层剪力/层间位移
0(度)方向.......................................................
层号 塔号 层侧向刚度 本层/上层 最小比值 本层/上三层平均值 最小比值 地震剪力增大
1 1 564966 3.35 0.70 1.00
2 1 168544 1.25 0.70 1.00
3 1 134484 1.00

90(度)方向.......................................................
层号 塔号 层侧向刚度 本层/上层 最小比值 本层/上三层平均值 最小比值 地震剪力增大
1 1 284419 3.56 0.70 1.00
2 1 79852 0.79 0.70 1.00
3 1 100585 1.00

十七、静力荷载作用下位移
.静力荷载作用下位移

工况 1 -- 重力恒载

层号 塔号 构件编号 Z向最大位移(mm)
1 1 柱 11 0.41
2 1 柱 23 0.64
3 1 柱 14 4.56
------------------------------------
最大位移=4.56mm(及其层号=3)

工况 2 -- 重力活载

层号 塔号 构件编号 Z向最大位移(mm)
1 1 柱 16 0.05
2 1 柱 16 0.10
3 1 柱 14 0.46
------------------------------------
最大位移=0.46mm(及其层号=3)

工况 3 -- 0度风荷载
位移与风同方向,单位为mm
层位移比=最大位移/层平均位移
层间位移比=最大层间位移/平均层间位移

层号 塔号 构件编号 水平最大位移 层平均位移 层位移比 层高(mm) 有害位移
构件编号 最大层间位移 平均层间位移 层间位移比 层间位移角 比例(%)
1 1 柱 3 0.10 0.10 1.00 3000
柱 3 0.10 0.10 1.00 1/9999 100.00
2 1 柱 23 0.42 0.42 1.00 4500
柱 23 0.32 0.32 1.00 1/9999 100.00
3 1 柱 12 0.51 0.51 1.00 4000
柱 1 0.20 0.20 1.00 1/9999 100.00
----------------------------------------------------------------------------------
最大层间位移角= 1/9999(及其层号=1)

工况 4 -- 90度风荷载
位移与风同方向,单位为mm
层位移比=最大位移/层平均位移
层间位移比=最大层间位移/平均层间位移

层号 塔号 构件编号 水平最大位移 层平均位移 层位移比 层高(mm) 有害位移
构件编号 最大层间位移 平均层间位移 层间位移比 层间位移角 比例(%)
1 1 柱 22 0.46 0.46 1.00 3000
柱 22 0.46 0.46 1.00 1/6496 100.00
2 1 柱 21 1.72 1.23 1.41 4500
柱 21 1.28 1.28 1.00 1/3505 100.00
3 1 柱 10 2.44 2.06 1.19 4000
柱 11 0.95 0.95 1.00 1/4224 100.00
----------------------------------------------------------------------------------
最大层间位移角= 1/3505(及其层号=2)

工况 5 -- 180度风荷载
位移与风同方向,单位为mm
层位移比=最大位移/层平均位移
层间位移比=最大层间位移/平均层间位移

层号 塔号 构件编号 水平最大位移 层平均位移 层位移比 层高(mm) 有害位移
构件编号 最大层间位移 平均层间位移 层间位移比 层间位移角 比例(%)
1 1 柱 3 0.10 0.10 1.00 3000
柱 3 0.10 0.10 1.00 1/9999 100.00
2 1 柱 23 0.42 0.42 1.00 4500
柱 23 0.32 0.32 1.00 1/9999 100.00
3 1 柱 12 0.51 0.51 1.00 4000
柱 1 0.20 0.20 1.00 1/9999 100.00
----------------------------------------------------------------------------------
最大层间位移角= 1/9999(及其层号=1)

工况 6 -- 270度风荷载
位移与风同方向,单位为mm
层位移比=最大位移/层平均位移
层间位移比=最大层间位移/平均层间位移

层号 塔号 构件编号 水平最大位移 层平均位移 层位移比 层高(mm) 有害位移
构件编号 最大层间位移 平均层间位移 层间位移比 层间位移角 比例(%)
1 1 柱 22 0.46 0.46 1.00 3000
柱 22 0.46 0.46 1.00 1/6496 100.00
2 1 柱 21 1.72 1.23 1.41 4500
柱 21 1.28 1.28 1.00 1/3505 100.00
3 1 柱 10 2.44 2.06 1.19 4000
柱 11 0.95 0.95 1.00 1/4224 100.00
----------------------------------------------------------------------------------
最大层间位移角= 1/3505(及其层号=2)
十八、地震作用下位移
工2.地震作用下位移

工况 7 -- 地震方向0度
位移与地震同方向,单位为mm
层位移比=最大位移/层平均位移
层间位移比=最大层间位移/平均层间位移

层号 塔号 构件编号 水平最大位移 层平均位移 层位移比 层高(mm) 有害位移
构件编号 最大层间位移 平均层间位移 层间位移比 层间位移角 比例(%)
1 1 柱 1 0.70 0.70 1.00 3000
柱 1 0.70 0.70 1.00 1/4291 100.00
2 1 柱 23 2.97 2.38 1.25 4500
柱 23 2.29 1.69 1.35 1/1967 49.58
3 1 柱 10 4.06 4.04 1.01 4000
柱 1 1.90 1.89 1.01 1/2101 72.78
----------------------------------------------------------------------------------
最大层间位移角= 1/1967(及其层号=2)

工况 8 -- 地震方向90度
位移与地震同方向,单位为mm
层位移比=最大位移/层平均位移
层间位移比=最大层间位移/平均层间位移

层号 塔号 构件编号 水平最大位移 层平均位移 层位移比 层高(mm) 有害位移
构件编号 最大层间位移 平均层间位移 层间位移比 层间位移角 比例(%)
1 1 柱 22 1.09 1.02 1.07 3000
柱 22 1.09 1.02 1.07 1/2752 100.00
2 1 柱 24 3.90 3.40 1.15 4500
