轻型门式架结构设计.doc

同 济 大 学 3D3S 软 件

★★★★★ 计算书 ★★★★★

工 程 名：
设 计 单 位：
计 算 人：
计 算 时 间：Thu Dec 30 19:00:09 2010
工 程 负 责 人：
检 查：
审 核：

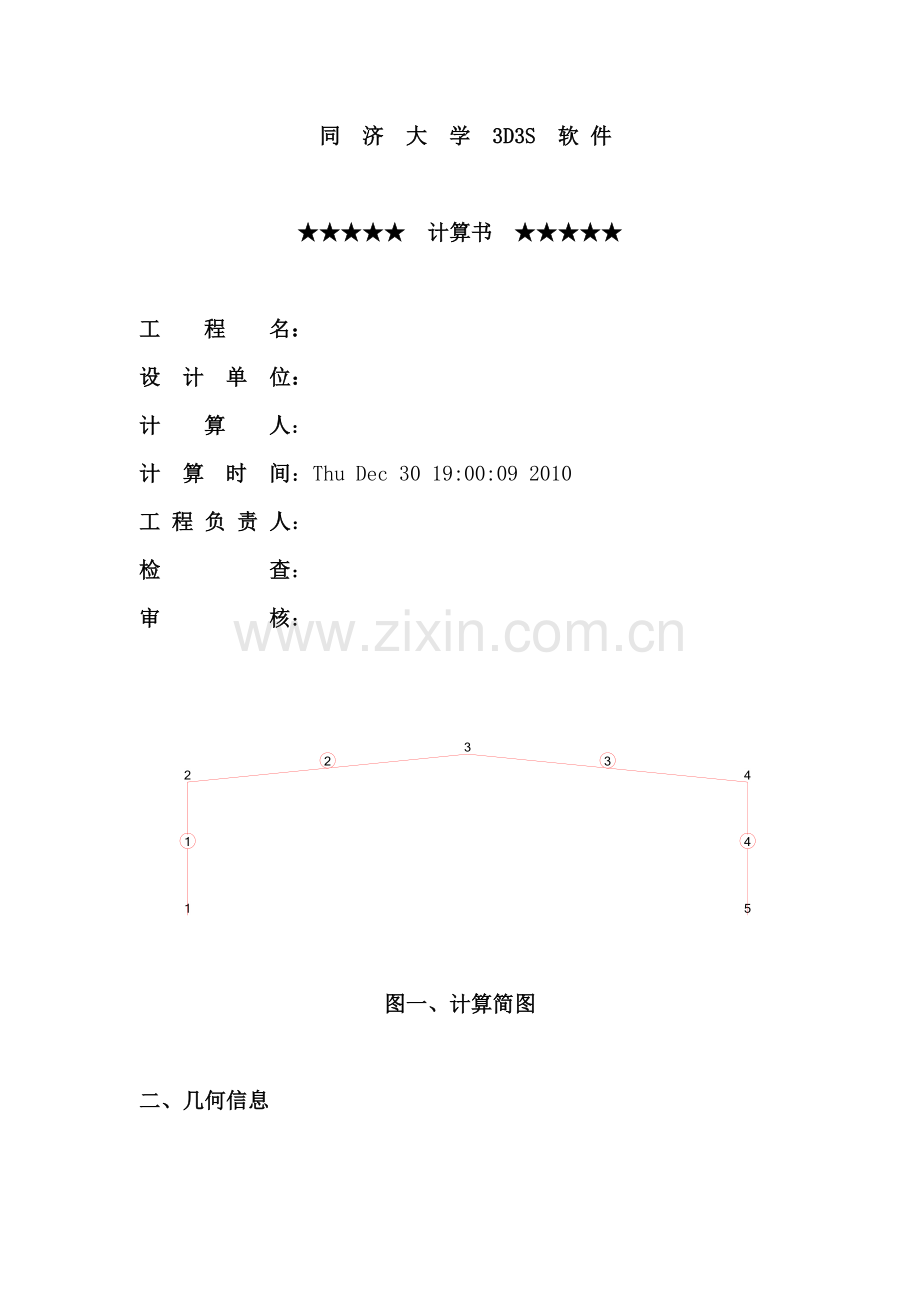

图一、计算简图

二、几何信息

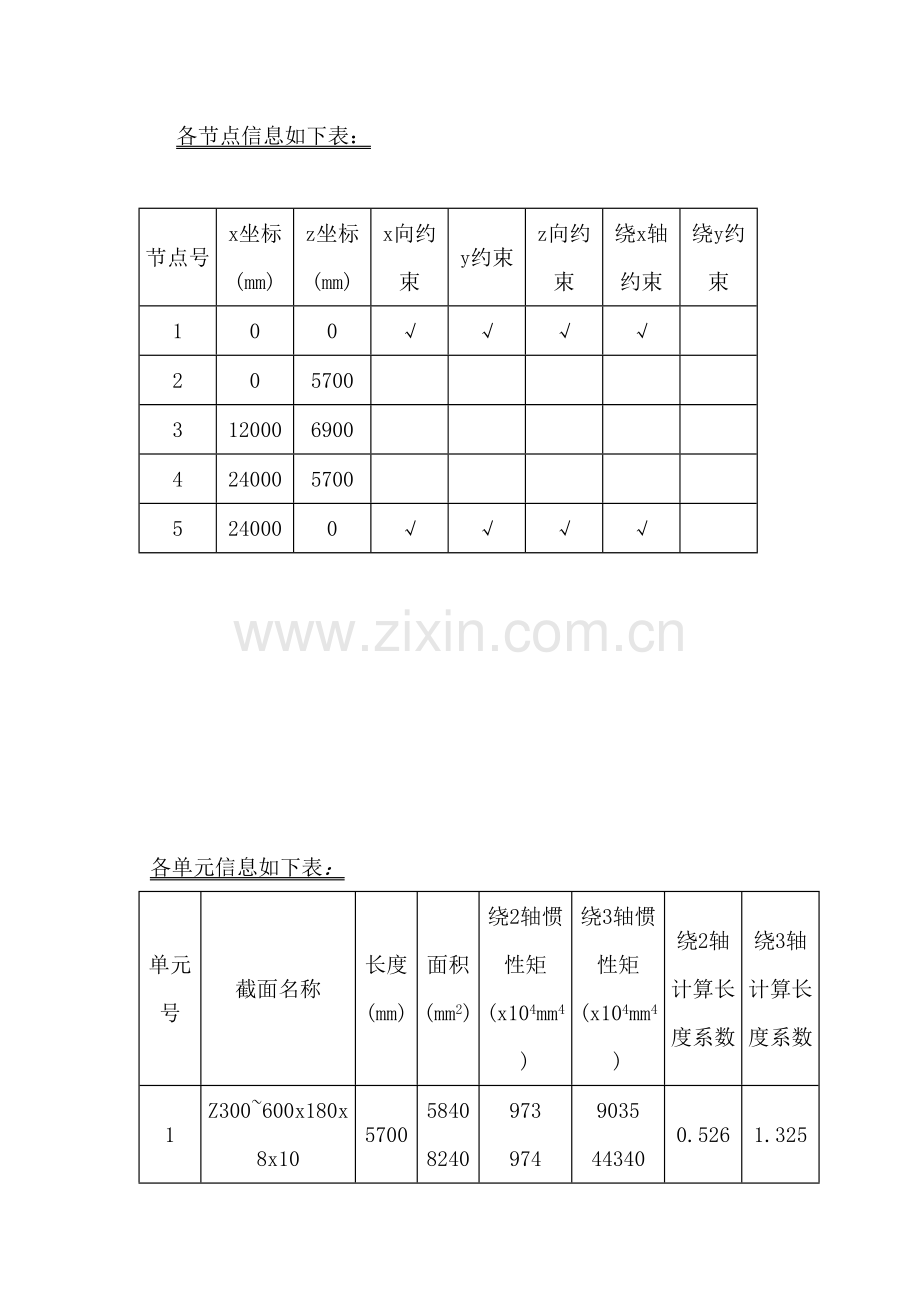

各节点信息如下表：

节点号
x坐标(mm)
z坐标(mm)
x向约束
y约束
z向约束
绕x轴约束
绕y约束
1
0
0
√
√
√
√

2
0
5700

3
12000
6900

4
24000
5700

5
24000
0
√
√
√
√

各单元信息如下表：
单元号
截面名称
长度(mm)
面积(mm2)
绕2轴惯性矩(x104mm4)
绕3轴惯性矩(x104mm4)
绕2轴计算长度系数
绕3轴计算长度系数
1
Z300~600x180x8x10
5700
5840
8240
973
974
9035
44340
0.526
1.325
2
梁620x200x6x10
12060
7600
1334
48013
0.249
1.990
3
梁620x200x6x10
12060
7600
1334
48013
0.249
1.990
4
Z300~600x180x8x10
5700
5840
8240
973
974
9035
44340
0.526
1.325
表中：面积和惯性矩的上下行分别指小头和大头的值

三、荷载信息

1.工况数值
(1). 屋面恒载标准值： 0.20 kN/m2
(2). 屋面活载标准值： 0.50 kN/m2
(3). 风载标准值： 0.35 kN/m2
(4). 地震作用
规范： 全国规范
地震烈度及对应水平地震影响系数最大值： 7度(0.08)
水平地震影响系数最大值： 0.08
计算振型数： 3
建筑结构阻尼比： 0.05
特征周期值： 0.25
地震影响： 多遇地震
场地类别： Ⅰ类
地震分组： 第一组
(5). 温度作用

2.荷载组合
(1) 1.20 恒载 + 1.40 活载工况1 (2) 1.20 恒载 + 1.40 风载工况2 (3) 1.20 恒载 + 1.40 风载工况3 (4) 1.20 恒载 + 1.40 x 0.90 活载工况1 + 1.40 x 0.90 风载工况2 (5) 1.20 恒载 + 1.40 x 0.90 活载工况1 + 1.40 x 0.90 风载工况3 (6) 1.20 恒载 + 1.20 x 0.50 活载工况1 + 1.30 水平地震 (7) 1.20 恒载 (8) 1.20 恒载 + 1.30 水平地震 (9) 1.35 恒载 + 1.40 x 0.70 活载工况1 + 1.40 x 0.60 风载工况2 (10) 1.35 恒载 + 1.40 x 0.70 活载工况1 + 1.40 x 0.60 风载工况3

四、内力计算结果

(一). 内力
1.工况内力
2.组合内力
3.最不利内力

(1). 数值显示
最不利内力表 (单位：N、Q(kN)；M(kN.m)；位置(m))
单元号
名称
组合号
序号
位置
轴力N
剪力Q2
弯距M3

N最大
2
1
5.700
-0.3
4.5
24.5

Q2最大
1
1
0.000
-107.4
49.1
0.0
1
M3最大
2
1
4.275
-3.8
0.1
27.8

N最小
1
1
0.000
-107.4
49.1
0.0

Q2最小
2
1
0.000
-14.2
-13.1
-0.0

M3最小
1
1
5.700
-93.5
49.1
-279.7

N最大
2
1
12.060
-1.5
2.3
9.6

Q2最大
4
1
12.060
-34.3
5.3
140.6
2
M3最大
1
1
11.055
-52.0
-2.6
206.6

N最小
1
1
0.000
-60.6
-87.9
-293.7

Q2最小
1
1
0.000
-60.6
-87.9
-293.7

M3最小
1
1
0.000
-60.6
-87.9
-293.7

N最大
3
1
0.000
-1.5
-2.3
9.6

Q2最大
1
1
12.060
-60.6
87.9
-293.7
3
M3最大
1
1
1.005
-52.0
2.6
206.6

N最小
1
1
12.060
-60.6
87.9
-293.7

Q2最小
5
1
0.000
-34.3
-5.3
140.6

M3最小
1
1
12.060
-60.6
87.9
-293.7

N最大
3
1
0.000
-0.3
-4.5
24.5

Q2最大
3
1
5.700
-14.2
13.1
-0.0
4
M3最大
3
1
1.425
-3.8
-0.1
27.8

N最小
1
1
5.700
-107.4
-49.1
0.0

Q2最小
1
1
0.000
-93.5
-49.1
-279.7

M3最小
1
1
0.000
-93.5
-49.1
-279.7

各效应组合下最大支座反力设计值(单位：kN、kN.m)
节点号
控制
组合号
组合
序号
Nx
Ny
Nz
Mx
My
Mz

Nx最大
1
1
51.5
0.0
107.4
0.0
0.0
0.0

Ny最大
1
1
51.5
0.0
107.4
0.0
0.0
0.0

Nz最大
1
1
51.5
0.0
107.4
0.0
0.0
0.0

Mx最大
1
1
51.5
0.0
107.4
0.0
0.0
0.0

My最大
6
1
27.4
0.0
69.1
0.0
0.0
0.0

Mz最大
1
1
51.5
0.0
107.4
0.0
0.0
0.0
1
合力最大
1
1
51.5
0.0
107.4
0.0
0.0
0.0

Nx最小
2
1
-13.1
0.0
14.2
0.0
0.0
0.0

Ny最小
1
1
51.5
0.0
107.4
0.0
0.0
0.0

Nz最小
2
1
-13.1
0.0
14.2
0.0
0.0
0.0

Mx最小
1
1
51.5
0.0
107.4
0.0
0.0
0.0

My最小
6
2
35.8
0.0
73.5
0.0
-0.0
0.0

Mz最小
1
1
51.5
0.0
107.4
0.0
0.0
0.0

Nx最大
3
1
13.1
0.0
-14.2
0.0
0.0
0.0

Ny最大
1
1
-51.5
0.0
-107.4
0.0
0.0
0.0

Nz最大
3
1
13.1
0.0
-14.2
0.0
0.0
0.0

Mx最大
1
1
-51.5
0.0
-107.4
0.0
0.0
0.0

My最大
6
1
-35.8
0.0
-69.1
0.0
0.0
0.0

Mz最大
1
1
-51.5
0.0
-107.4
0.0
0.0
0.0
5
合力最大
1
1
-51.5
0.0
-107.4
0.0
0.0
0.0

Nx最小
1
1
-51.5
0.0
-107.4
0.0
0.0
0.0

Ny最小
1
1
-51.5
0.0
-107.4
0.0
0.0
0.0

Nz最小
1
1
-51.5
0.0
-107.4
0.0
0.0
0.0

Mx最小
1
1
-51.5
0.0
-107.4
0.0
0.0
0.0

My最小
6
2
-27.4
0.0
-73.5
0.0
-0.0
0.0

Mz最小
1
1
-51.5
0.0
-107.4
0.0
0.0
0.0

(2). 包络图

51.3

51.3
14.2
0.3
107.4
93.5
4.5
1.5
60.6
1.5
4.5
60.6
0.3
14.2
93.5
107.4

轴力 N 包络图(单位：kN)

5.3
49.1
49.1
13.1
3.8
0.2
5.3
87.9
1.9
1.9
87.9
0.2
3.8
13.1
49.1
49.1

剪力 Q2 包络图(单位：kN)

293.7
0.0
24.5
279.7
24.4
205.4
293.7
9.6
205.4
24.4
9.6
24.5
0.0
279.7

弯距 M3 包络图(单位：kN.m)

(二). 位移

1.工况位移

2.组合位移

结构最大水平相对位移: 1/370
结构最大水平相对位移节点号: 4

结构最大竖向相对位移: 1/330
结构最大竖向相对位移节点号: 3

五、设计验算结果
本工程有1种材料：Q345钢

(1). 验算结果表

设计验算结果表 (强度和整体稳定为(应力/设计强度))
单元号
强度
绕2轴
整体
稳定
绕3轴
整体
稳定
绕2轴
抗剪
应力比
绕3轴
抗剪
应力比
绕2轴
长细比
绕3轴
长细比
绕2轴
W/l
绕3轴
W/l
结果
1
0.63
0.79
0.71
0.13
0.00
73
61
0
0
满足
2
0.67
0.76
0.72
0.22
0.00
72
95
1/330
0
满足
3
0.67
0.76
0.72
0.22
0.00
72
95
1/330
0
满足
4
0.63
0.79
0.71
0.13
0.00
73
61
0
0
满足
----------------------------------------------------------
同 济 大 学 3D3S 软 件

抗风柱设计结果文件
设计时间: Thu Dec 30 18:57:35 2010
----------------------------------------------------------

----------基本信息------------

钢材型号: Q235钢
抗风柱高(M): 6.000
抗风柱间距(M): 6.000

----------荷载信息------------

恒载标准值(KN/M2): 0.200
建筑形式: 封闭式
分区: 中间区
基本风压(KN/M2): 0.350
风荷载高度变化系数: 1.000
风荷载体形系数: 1.100

----------计算结果------------

所在组合号(情况号)
强度验算(应力/设计强度): 0.611 1(1)
绕2轴整体稳定验算(应力/设计强度): 0.892 1(1)
绕3轴整体稳定验算(应力/设计强度): 0.630 1(1)

沿2轴抗剪应力比: 0.129 1(1)
沿3轴抗剪应力比: 0.000 1(1)

局部稳定验算: 腹板，翼缘都满足宽厚比要求

绕2轴长细比: 130.18
绕3轴长细比: 70.97

沿2轴W/l： 1/355 1(1)
沿3轴W/l： 0 1(1)

验算结果: 截面满足要求

截面类型: 宽翼缘工字钢
截面名称: 柱200x100x3x5
原序号: 2
验算后序号: 2
----------------------------------------------------------
同 济 大 学 3D3S 软 件

墙梁设计结果文件
设计时间: Thu Dec 30 18:56:05 2010
----------------------------------------------------------

----------基本信息------------

钢材型号: Q235钢
墙面材料: 仅支承压型钢板墙(1/100)
每米紧固件数目: 0
面板截面惯性矩(MM4): 200000

----------墙梁信息------------

墙梁形式: 冷弯卷边槽钢 槽120x60x20x3.0
拉条设置: 设置一道拉条
墙梁跨度(M): 6.000
墙梁间距(M): 1.500

----------荷载信息------------

恒载标准值(KN/M2): 0.200

建筑形式: 封闭式
分区: 中间区
基本风压(KN/M2): 0.350
风荷载高度变化系数: 1.000
迎风面体形系数: 1.000
背风面体形系数: -1.100
迎风面风载标准值(KN/M2): 0.350
背风面风载标准值(KN/M2): -0.385

荷载组合
(1) 1.20 恒载 + 1.40 风载工况2
(2) 1.35 恒载 + 1.40 x 0.60 风载工况2

----------计算类型------------

***** 按照简支梁计算 *****
***** 进行强度验算,考虑墙面阻止墙梁失稳 *****
***** 进行稳定验算,不考虑墙面阻止墙梁失稳 *****
***** 风吸力下的稳定验算 *****

----------验算结果------------

强度验算(应力/设计强度): 0.87
稳定验算(应力/设计强度): 0.96
风吸力作用下稳定验算(应力/设计强度): 0.33
相对挠度值: 1/216

***** 计算满足！ *****

----------------------------------------------------------
同 济 大 学 3D3S 软 件

屋面檩条设计结果文件
设计时间: Thu Dec 30 18:55:02 2010
----------------------------------------------------------

----------基本信息------------

钢材型号: Q235钢
屋面材料: 仅支承压型钢板屋面(1/150)
每米紧固件数目: 0
面板截面惯性矩(MM4): 200000

----------檩条信息------------

檩条形式: 冷弯卷边槽钢 槽150x60x20x3.0
拉条设置: 设置一道拉条
屋面坡度: 0.100
檩条跨度(M): 6.000
檩条间距(M): 1.500

----------荷载信息------------

建筑形式: 封闭式
分区: 中间区
基本风压(KN/M2): 0.350
风荷载高度变化系数: 0.800
风荷载体形系数: -0.500

风载标准值(KN/M2): -0.140

恒载标准值(KN/M2): 0.200
活载标准值(KN/M2): 0.500
检修荷载(KN): 1.000

荷载组合
(1) 1.20 恒载 + 1.40 活载工况1
(2) 1.20 恒载 + 1.40 活载工况2
(3) 1.00 恒载 + 1.40 风载工况3
(4) 1.20 恒载 + 1.40 x 0.90 活载工况1 + 1.40 x 0.90 风载工况3
(5) 1.20 恒载 + 1.40 x 0.90 活载工况2 + 1.40 x 0.90 风载工况3

----------计算类型------------

***** 按照简支梁计算 *****
***** 进行强度验算,考虑屋面阻止檩条失稳 *****

----------验算结果------------

强度验算(应力/设计强度): 0.94
相对挠度值: 1/187

***** 计算满足！ *****
----------------------------------------------------------
同 济 大 学 3D3S 软 件

柱间支撑设计结果文件
设计时间: Thu Dec 30 18:56:48 2010
----------------------------------------------------------

----------基本信息------------

钢材型号: Q235钢
支撑形式: 单层支撑
纵向支撑排数: 2

----------荷载信息------------

柱顶风荷载(KN): 15.750000

----------计算结果------------

所在组合号(情况号)
强度验算(应力/设计强度): 0.018 1(1)
绕2轴整体稳定验算(应力/设计强度): 0.018 1(1)
绕3轴整体稳定验算(应力/设计强度): 0.018 1(1)

沿2轴抗剪应力比: 0.000 1(1)
沿3轴抗剪应力比: 0.000 1(1)

局部稳定验算: 未进行局部稳定验算

绕2轴长细比: 384.19
绕3轴长细比: 384.19

沿2轴W/l： 0 33(33)
沿3轴W/l： 0 33(32)

验算结果: 截面满足要求

截面类型: 圆钢及索
截面名称: new4
原序号: 4
验算后序号: 4
