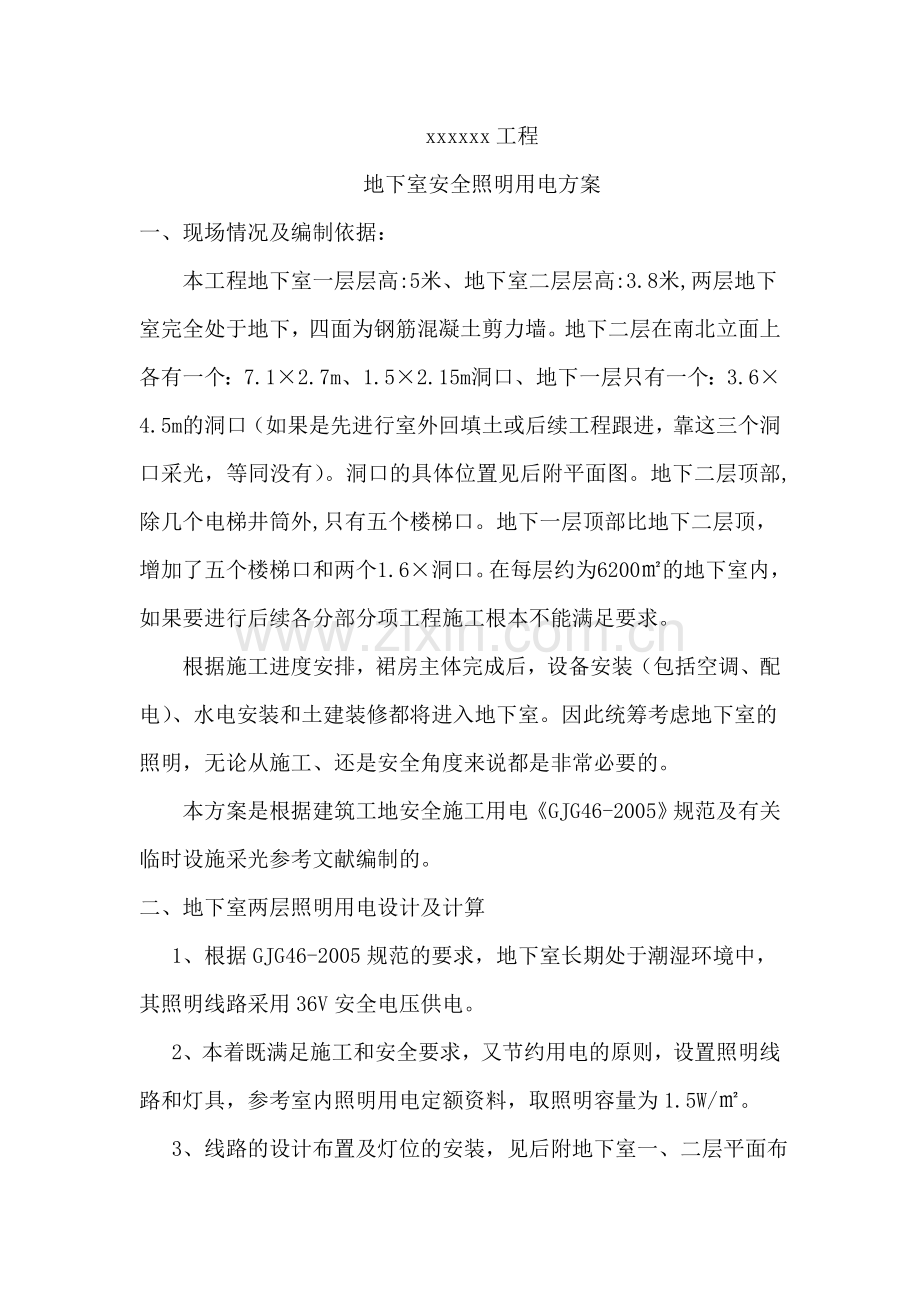

xxxxxx工程
地下室安全照明用电方案
一、现场情况及编制依据：
本工程地下室一层层高:5米、地下室二层层高:3.8米,两层地下室完全处于地下，四面为钢筋混凝土剪力墙。地下二层在南北立面上各有一个：7.1×2.7m、1.5×2.15m洞口、地下一层只有一个：3.6×4.5m的洞口（如果是先进行室外回填土或后续工程跟进，靠这三个洞口采光，等同没有）。洞口的具体位置见后附平面图。地下二层顶部,除几个电梯井筒外,只有五个楼梯口。地下一层顶部比地下二层顶，增加了五个楼梯口和两个1.6×洞口。在每层约为6200㎡的地下室内，如果要进行后续各分部分项工程施工根本不能满足要求。
根据施工进度安排，裙房主体完成后，设备安装（包括空调、配电）、水电安装和土建装修都将进入地下室。因此统筹考虑地下室的照明，无论从施工、还是安全角度来说都是非常必要的。
本方案是根据建筑工地安全施工用电《GJG46-2005》规范及有关临时设施采光参考文献编制的。
二、地下室两层照明用电设计及计算
1、根据GJG46-2005规范的要求，地下室长期处于潮湿环境中，其照明线路采用36V安全电压供电。
2、本着既满足施工和安全要求，又节约用电的原则，设置照明线路和灯具，参考室内照明用电定额资料，取照明容量为1.5W/㎡。
3、线路的设计布置及灯位的安装，见后附地下室一、二层平面布置图。

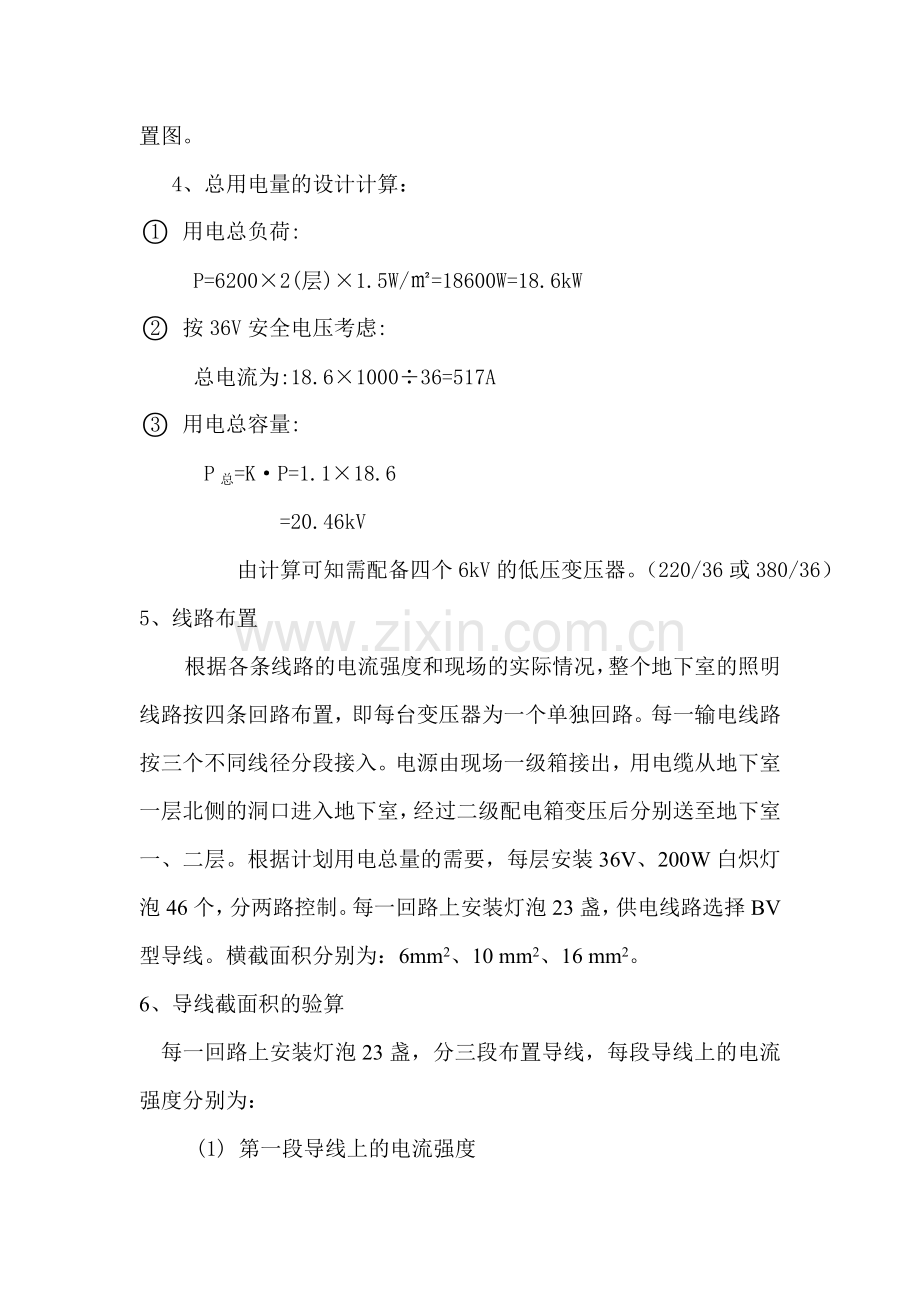

4、总用电量的设计计算：
用电总负荷:
P=6200×2(层)×1.5W/㎡=18600W=18.6kW
按36V安全电压考虑:
总电流为:18.6×1000÷36=517A
用电总容量:
P总=K·P=1.1×18.6
=20.46kV
由计算可知需配备四个6kV的低压变压器。（220/36或380/36）
5、线路布置
根据各条线路的电流强度和现场的实际情况，整个地下室的照明线路按四条回路布置，即每台变压器为一个单独回路。每一输电线路按三个不同线径分段接入。电源由现场一级箱接出，用电缆从地下室一层北侧的洞口进入地下室，经过二级配电箱变压后分别送至地下室一、二层。根据计划用电总量的需要，每层安装36V、200W白炽灯泡46个，分两路控制。每一回路上安装灯泡23盏，供电线路选择BV型导线。横截面积分别为：6mm2、10 mm2、16 mm2。
6、导线截面积的验算
每一回路上安装灯泡23盏，分三段布置导线，每段导线上的电流强度分别为：
(1) 第一段导线上的电流强度
I1=8盏×200W/36=8×5.6A=44.8A (6mm2导线满足要求)
(2)第二段导线上的电流强度
I2=16盏×200W/36=89.6A (10 mm2导线满足要求)
(3)第三段导线上的电流强度
I3=23盏×200W/36=128A (16 mm2导线满足要求)
三、地下室照明线路的敷设
按照地下室施工照明平面图的要求，分四个回路敷设导线，低压变压器一次侧（220V或380V）采用10mm2橡胶铜芯电缆；二次侧（36V安全电压侧）采用BX型16mm2 、10 mm2 、6 mm2的导线。
导线的固定，横担：采用40×4角钢，用膨胀螺栓固定在框架柱上，每根角钢上安装两个绝缘瓷瓶，每隔一根柱安装一组横担。安装高度大于2.6m。导线截面的大小，根据灯泡安装的数量按每一回路总数的1/3进行调整。
楼梯间的照明线路在进入楼梯时，穿DN20的PVC管，主楼1号楼电梯处送至裙房顶，其它地下室楼梯间的照明线路，送至负一层顶处，每层安装两个灯泡。
主楼1号楼电梯间的照明，待标准层施工时视具体情况，另行编报方案。

xxxxxxxxx大厦工程

地
下
室
安
全
照
明
用
电
方
案

xxxxxxxxxxxxxxxxx项目部
2014年九月五日
